انواع بست پایپ هنگ و کاربرد هرکدام در تأسیسات صنعتی و ساختمانی؛ راهنمای مهندسی
در شبکه گسترده خطوط انتقال سیالات، پایداری ساختاری خطوط لوله متکی بر انتخاب دقیق اجزای نگهدارنده است. بستهای پایپ هنگ (Pipe Hangers) نقش حیاتی در تحمل بارهای استاتیکی و دینامیکی دارند و بهمثابه ستون فقراتِ سیستمهای لولهکشی مدرن عمل میکنند. عدم توجه به انتخاب صحیح این تجهیزات، منجر به ارتعاشات مخرب، نشت اتصالات و حتی شکستهای فاجعهبار در زیرساختهای عظیم صنعتی میشود. مهندسان طراح در سال ۲۰۲۶ بیش از هر زمان دیگری بر اهمیت انتخاب بستهای منطبق بر الزامات مهندسی و استانداردهای متالورژی تأکید دارند تا از طول عمر مفید تجهیزات اطمینان حاصل شود.
اهمیت و جایگاه بستهای پایپ هنگ در مهندسی تأسیسات
پایداری سیستمهای لولهکشی صنعتی صرفاً به کیفیت اتصالات و لولهها محدود نمیشود، بلکه نحوه انتقال بار وزن لوله، سیال داخل آن و عایقکاری به سازه ساختمان، تعیینکننده دوام سیستم است. بستهای پایپ هنگ وظیفه دارند تا با مدیریت دقیق تکیهگاهها، از ایجاد تنشهای متمرکز در لولهها جلوگیری کنند. علاوه بر تحمل بار وزن، این قطعات وظیفه جذب ارتعاشات ناشی از پمپها و تجهیزات مکانیکی را نیز بر عهده دارند. استفاده از متریال نامناسب یا طراحی غیراصولی در این بخش، میتواند هزینههای گزافی را بابت نگهداری و بازسازی در آینده به پروژه تحمیل کند.
بررسی انواع بست پایپ هنگ و کاربرد آنها
انتخاب هر نوع بست پایپ هنگ بستگی مستقیم به نوع لوله، شرایط دمایی، فشار کاری و محیط نصب دارد. دستهبندی این تجهیزات بر اساس نحوه عملکرد و شرایط باربری صورت میپذیرد.

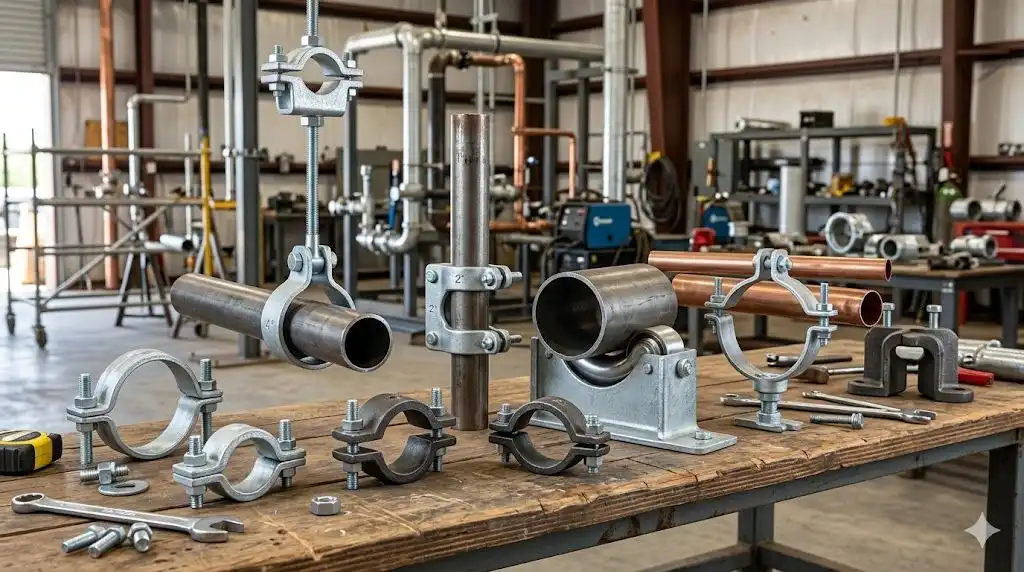

بستهای حلقهای (Clevis Hangers)
این مدل یکی از پرکاربردترین بستهای تعلیقی در پروژههای ساختمانی و صنعتی است که به دلیل طراحی منعطف، اجازه تنظیم ارتفاع لوله را فراهم میآورد. معمولاً در سیستمهای لولهکشی آتشنشانی و خطوط آبرسانی که نیاز به شیببندی دقیق دارند، از این نوع استفاده میشود. سادگی در مونتاژ و هزینه بهصرفه، آن را به گزینهای ایدهآل برای بسیاری از پروژههای عمومی تبدیل کرده است.

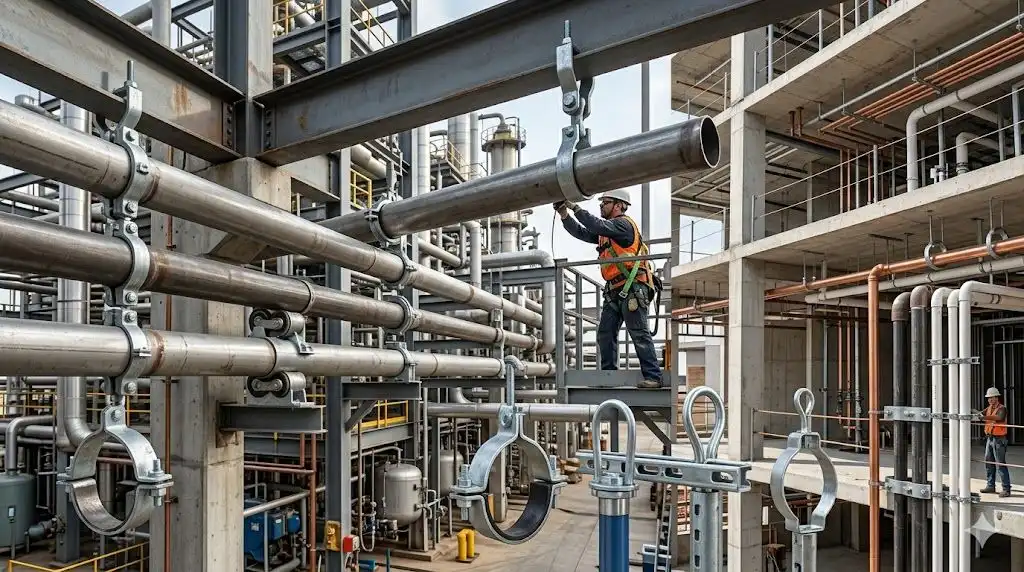

بستهای کلمپس لولهای (Riser Clamps)
برای تثبیت لولههای عمودی در داکتهای تأسیساتی، بستهای کلمپس بهترین انتخاب محسوب میشوند. این بستها با گیرش دور لوله، وزن کل ستون لوله را به تکیهگاههای سازهای در طبقات منتقل میکنند. طراحی دو تکه این بستها، نصب را در محیطهای محدود تسهیل کرده و از جابجایی طولی لوله جلوگیری به عمل میآورد.

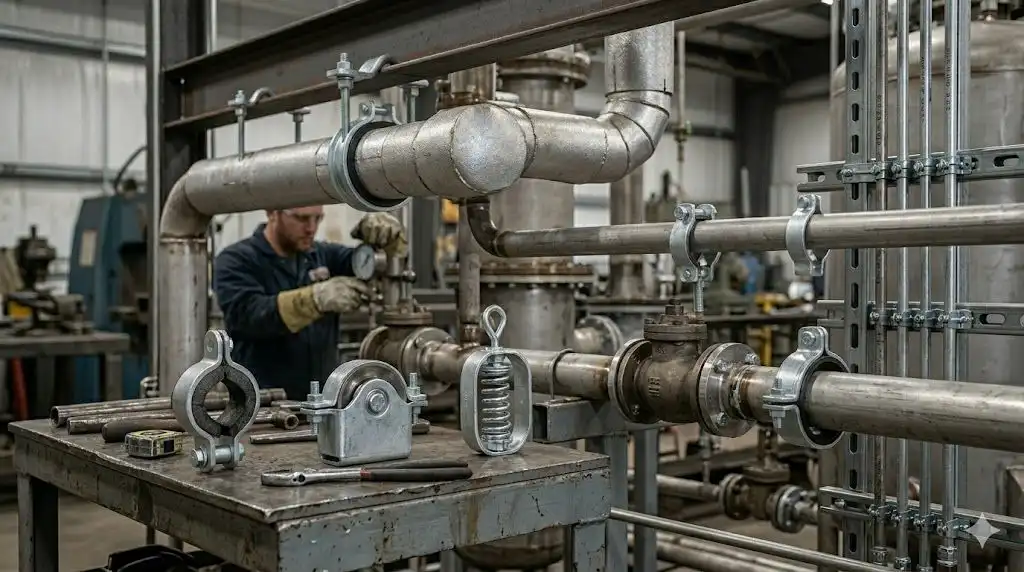

بستهای فنری (Spring Hangers)
در صنایعی که لولهها تحت تغییرات دمایی شدید قرار دارند، انبساط و انقباض طولی لولهها غیرقابل اجتناب است. بستهای فنری با دارا بودن المانهای ارتجاعی، نوسانات ناشی از تغییر طول لوله را خنثی کرده و از وارد شدن تنشهای حرارتی به تکیهگاههای صلب جلوگیری میکنند. پالایشگاهها و نیروگاهها، اصلیترین مصرفکنندگان این سیستمهای حساس هستند.

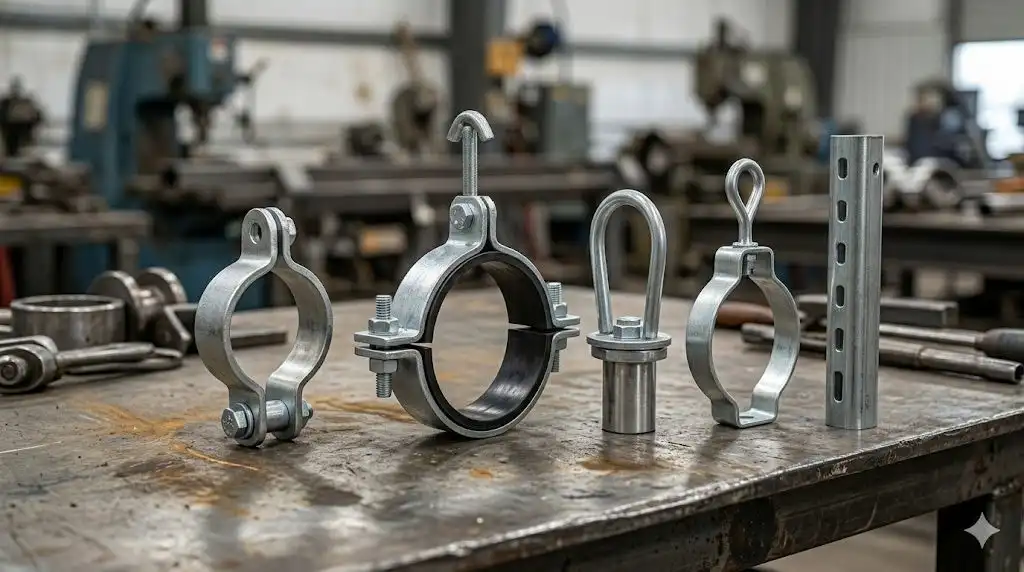

بستهای U شکل (U-Bolts)
سادگی و استحکام در طراحی U-Bolts باعث شده تا این قطعات در سیستمهای لولهکشی با قطر بالا و کاربردهای سنگین صنعتی به کار گرفته شوند. این بستها معمولاً برای مهار لولهها روی پروفیلهای فولادی و نبشیها استفاده میشوند. در صورتی که نیاز به هدایت لوله بدون محدود کردن کامل حرکت طولی باشد، از نسخههای لاینر دار (دارای روکش پلیاتیلن) این بست استفاده میگردد.
تحلیل فرآیند انتخاب و جانمایی تکیهگاهها
طراحی صحیح سیستم ساپورتینگ یک فرآیند مهندسی متوالی است که نباید با حدس و گمان انجام شود. ابتدا باید فاصله مجاز بین ساپورتها بر اساس قطر لوله، وزن سیال و جنس لوله (فولادی، پلیمری، مس) از جداول استاندارد استخراج گردد. پس از تعیین فواصل، محلهای استقرار باید بهگونهای انتخاب شوند که تجهیزات سنگین مانند شیرآلات و پمپها، بار مستقیم به لوله وارد نکنند و حتماً دارای ساپورتهای اختصاصی باشند. در مرحله نهایی، کنترل تنشهای حرارتی و ارتعاشی با استفاده از نرمافزارهای تخصصی انجام شده و نوع بست نهایی (ثابت، راهنما یا فنری) مشخص میگردد.
خطاهای رایج در نصب بستهای پایپ هنگ
بسیاری از شکستهای لولهکشی ناشی از اجرای نادرست ساپورتهاست، نه کیفیت خود لولهها. شناخت این خطاها برای ناظران و تکنسینها ضروری است.
- عدم رعایت فواصل استاندارد: افزایش غیرمجاز فاصله بین دو بست، منجر به شکم دادن لوله (Sagging) و ایجاد حوضچههای آب یا تجمع سیال در نقاط کمارتفاع میشود.
- استفاده از اتصالات غیرسازگار: ترکیب بستهای گالوانیزه با لولههای مسی بدون استفاده از واشرهای عایق، پدیده خوردگی گالوانیک را تسریع میکند.
- نصب در محلهای نامناسب: بستن لولهها به اجزای غیرباربر ساختمانی یا سقفهای کاذب غیر استاندارد، خطرات جدی سقوط را به همراه دارد.
- عدم کنترل گشتاور بستها: بیش از حد سفت کردن بستها، بهویژه در لولههای جدار نازک یا لولههای پلاستیکی، باعث تغییر شکل مقطع و کاهش دبی عبوری میشود.
روشهای نوین جهت ارتقای عملکرد ساپورتینگ (Trend 2026)
تحولات تکنولوژیک در سال ۲۰۲۶، روشهای سنتی ساپورتینگ را به سمت سیستمهای هوشمند و مدولار سوق داده است.

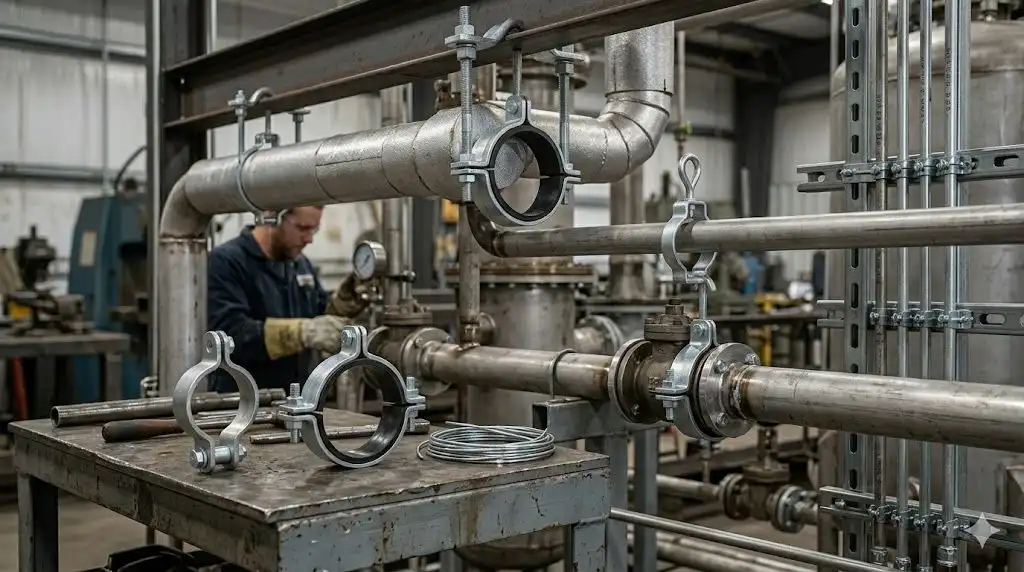

- سیستمهای مدولار پیشساخته: استفاده از پروفیلهای C و U شکل که نیاز به جوشکاری را حذف کرده و امکان تغییر سریع در چیدمان را فراهم میکنند.
- پایش سلامت سازه با حسگرهای هوشمند: نصب سنسورهای مینیاتوری روی بستهای حساس برای اطلاع از میزان بار وارده و ارتعاشات غیرمجاز به سیستم مدیریت هوشمند ساختمان (BMS).
- بهرهگیری از مدلسازی BIM: اجرای مجازی کل شبکه ساپورتینگ پیش از ورود به کارگاه، جهت شناسایی تداخلات احتمالی با سایر مسیرهای تأسیساتی.
- پوششهای نانو-کامپوزیت: استفاده از بستهایی با پوششهای جدید که مقاومت در برابر خوردگی را در محیطهای اسیدی و دریایی تا ۵ برابر افزایش دادهاند.
بست پایپ هنگ (Pipe Hanger) چیست؟
تجهیزاتی مهندسی برای نگهداشتن لولهها در ارتفاع یا مسیرهای مشخص که وظیفه انتقال بار وزن لوله و سیال به سازه ساختمان و جذب ارتعاشات را بر عهده دارند.
چرا استفاده از بستهای فنری در خطوط بخار ضروری است؟
به دلیل تغییرات دمایی شدید و انبساط حرارتی بالای لولههای بخار، بستهای فنری با انعطافپذیری خود از ایجاد تنشهای صلب و ترکیدگی لوله جلوگیری میکنند.
چگونه میتوان خوردگی گالوانیک در بستهای لوله را کنترل کرد؟
با استفاده از عایقهای پلیمری یا واشرهای لاستیکی بین لوله و بست، از تماس مستقیم دو فلز با پتانسیل الکتریکی متفاوت جلوگیری میشود.
FAQ | سوالات متداول
۱. آیا میتوان بستهای لوله فولادی را برای لولههای پلیاتیلن استفاده کرد؟
خیر، لولههای پلیمری به دلیل حساسیت به فشار و دمای نقطهای، نیازمند بستهای مخصوص با سطوح پهن و بدون لبههای تیز هستند تا از تمرکز تنش جلوگیری شود.
۲. فاصله استاندارد بین دو بست پایپ هنگ چگونه تعیین میشود؟
این فاصله بر اساس استانداردهای مهندسی لولهکشی (مانند ASME B31) و با توجه به قطر اسمی لوله، جنس ماده و چگالی سیال محاسبه میگردد.
۳. منظور از بست راهنما (Guide Support) چیست؟
این بستها مانع از حرکت عرضی لوله میشوند، اما اجازه حرکت طولی (ناشی از انبساط حرارتی) را به لوله میدهند.
۴. بستهای حلقهای برای چه قطرهای لولهای مناسب هستند؟
این بستها معمولاً برای طیف وسیعی از لولهها (معمولاً از ۱/۲ تا ۸ اینچ) کاربرد دارند، مشروط بر اینکه ظرفیت باربری بست با وزن لوله تناسب داشته باشد.
۵. چه تفاوتی بین کلمپس رایزر و بستهای معمولی وجود دارد؟
کلمپس رایزر به صورت مستقیم وزن ستون لوله را به سازه منتقل میکند، در حالی که بستهای معمولی صرفاً لوله را در جای خود نگه میدارند.
۶. آیا بستهای جوشی بهتر از بستهای پیچ و مهرهای هستند؟
سیستمهای پیچ و مهرهای به دلیل قابلیت تنظیم، سرعت نصب بالاتر و عدم آسیب به پوشش گالوانیزه لوله (در محل جوشکاری)، در سال ۲۰۲۶ جایگزین روشهای جوشی شدهاند.
