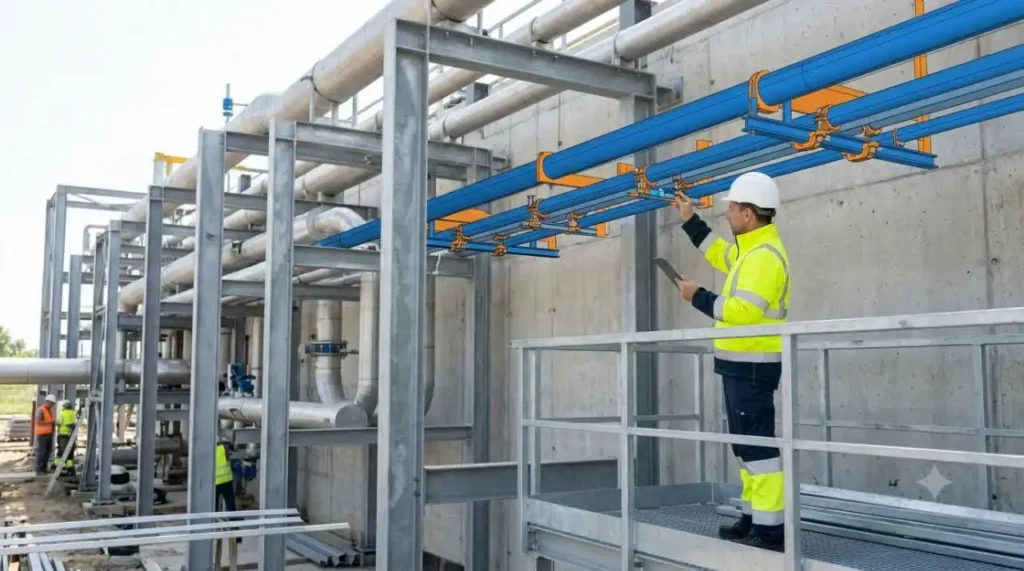

محاسبه بار مجاز ساپورتها؛ چگونه تعداد بست مناسب را تعیین کنیم؟
تعیین تعداد بست مناسب برای نگهداری لوله، به محاسبه بار وارد بر ساپورت و مقایسه آن با ظرفیت مجاز بست، راد، براکت و نقطه اتصال وابسته است. وزن خود لوله، سیال داخل آن، عایق، اتصالات و بارهای جانبی باید پیش از تعیین فاصله ساپورتها در نظر گرفته شوند. انتخاب تعداد بست صرفاً بر اساس قطر لوله یا تجربه اجرایی میتواند باعث خمش، لرزش، تغییر شکل اتصالات و حتی شکست سیستم نگهدارنده شود.
برای محاسبه دقیق، ابتدا بار خطی لوله مشخص میشود، سپس فاصله پیشنهادی بین ساپورتها تعیین و بار هر تکیهگاه محاسبه میگردد. در مرحله بعد ظرفیت باربری بست و اجزای اتصال با ضریب اطمینان مناسب کنترل میشود. استانداردها و جداول فنی سازندگان نیز برای تعیین فاصله ساپورت و ظرفیت اجزای نگهدارنده نقش مهمی دارند.
بار مجاز ساپورت چیست؟

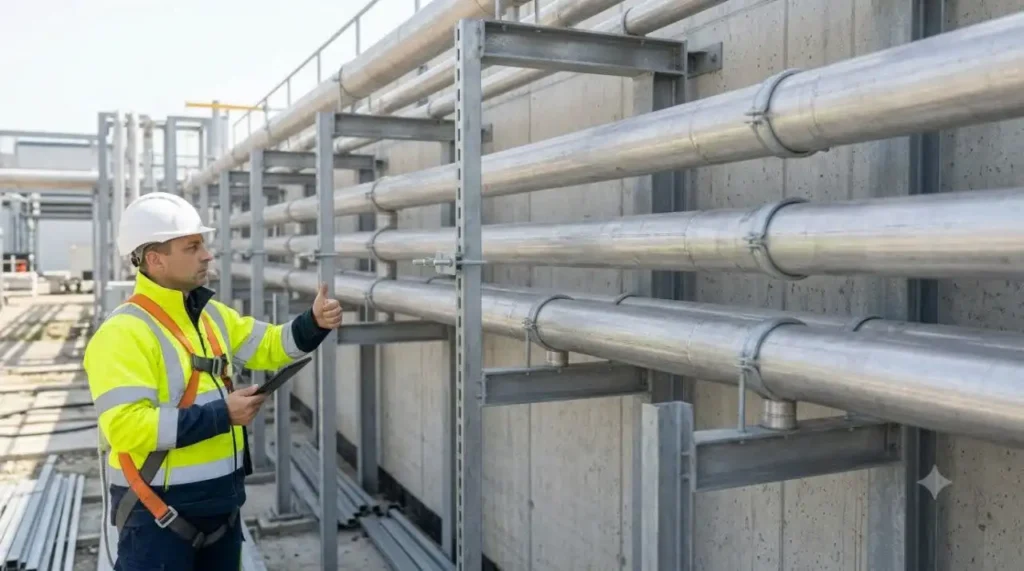

بار مجاز ساپورت حداکثر نیرویی است که یک سیستم نگهدارنده میتواند بدون عبور از حدود طراحی و ظرفیت ایمن خود تحمل کند. این سیستم ممکن است شامل بست لوله، راد رزوهای، براکت، ریل، پیچ و مهره، انکر و اتصال به سازه باشد.
نکته مهم این است که ظرفیت کل سیستم همیشه برابر با ظرفیت قویترین قطعه نیست. اگر یک بست ظرفیت بالایی داشته باشد اما انکر یا اتصال سازهای ظرفیت کمتری داشته باشد، ظرفیت واقعی مجموعه به ضعیفترین جزء محدود خواهد شد.
در طراحی ساپورت لوله باید بارهای قائم، نیروهای جانبی، ارتعاش، ضربه و در سیستمهای دما بالا، نیروهای ناشی از انبساط حرارتی نیز بررسی شوند.
چرا محاسبه تعداد بست اهمیت دارد؟
تعداد بستها مستقیماً روی پایداری مکانیکی شبکه لولهکشی اثر میگذارد. فاصله بیش از حد بین ساپورتها میتواند باعث ایجاد خمش در لوله شود و فشار بیشتری به اتصالات وارد کند.
از طرف دیگر، افزایش بیدلیل تعداد بست نیز همیشه راهکار بهتری نیست. هزینه اجرا، تعداد سوراخکاریها، وزن تجهیزات و محدودیتهای معماری افزایش پیدا میکند و ممکن است حرکت طبیعی لوله محدود شود.
بنابراین هدف، رسیدن به یک آرایش متعادل است؛ یعنی تعداد ساپورتها باید برای تحمل بار واقعی سیستم کافی باشد و در عین حال با الزامات طراحی و اجرایی تناسب داشته باشد.
چه عواملی بار وارد بر ساپورت را تعیین میکنند؟

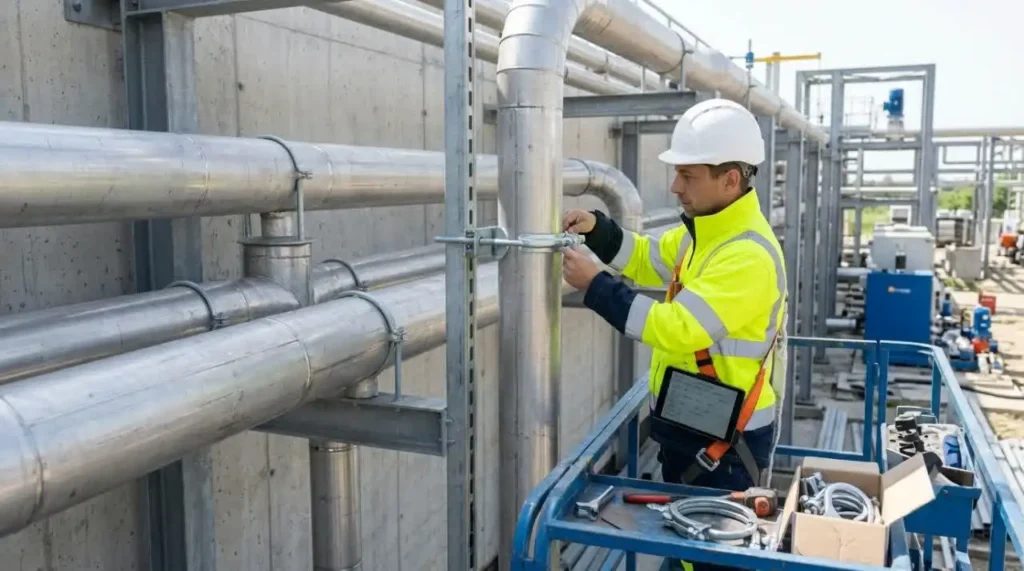

وزن خود لوله
اولین مؤلفه، وزن لوله در واحد طول است. لولههای فولادی، چدنی، مسی، PVC، PEX و سایر انواع، وزن متفاوتی دارند و برای محاسبه باید از وزن واقعی یا جدول فنی تولیدکننده استفاده شود.
قطر و ضخامت جداره نیز روی وزن لوله اثر میگذارند. بنابراین نمیتوان تنها بر اساس قطر اسمی، بار دقیق را تعیین کرد.
وزن سیال
لوله خالی با لوله پرشده شرایط یکسانی ندارد. آب، سیالات فرآیندی و مواد مختلف چگالی متفاوتی دارند و همین اختلاف میتواند بار نهایی ساپورت را تغییر دهد.
برای آب میتوان وزن سیال را از حجم داخلی لوله و چگالی آب محاسبه کرد. در طراحی دقیقتر، شرایط واقعی بهرهبرداری باید مبنا قرار گیرد.
وزن عایق و روکش
اگر لوله عایق حرارتی، صوتی یا ضدحریق داشته باشد، وزن آن نیز باید به بار خطی اضافه شود. ضخامت عایق در خطوط سرد و گرم میتواند قطر خارجی مجموعه را نیز افزایش دهد و انتخاب بست را تحت تأثیر قرار دهد.
روکشهای فلزی، PVC یا سایر پوششهای محافظ نیز در صورت وجود باید در محاسبات لحاظ شوند.
وزن اتصالات و تجهیزات
فلنج، شیرآلات، صافی، لرزهگیر و سایر تجهیزات نصبشده روی مسیر میتوانند وزن قابلتوجهی داشته باشند. این تجهیزات معمولاً نباید بدون بررسی روی همان ساپورتهای معمولی لوله قرار بگیرند.
در اطراف تجهیزات سنگین، استفاده از ساپورت مستقل یا تقویتشده میتواند ضروری باشد.
فرمول محاسبه بار خطی لوله
برای یک محاسبه ساده میتوان بار خطی را از مجموع وزن اجزای سیستم در واحد طول به دست آورد:
بار خطی = وزن لوله + وزن سیال + وزن عایق + وزن روکش
اگر وزنها بر حسب کیلوگرم بر متر باشند، نتیجه نیز بر حسب کیلوگرم بر متر خواهد بود.
برای تبدیل تقریبی جرم به نیروی وزن میتوان از رابطه زیر استفاده کرد:
نیروی وزن = جرم × شتاب گرانش
با درنظرگرفتن شتاب گرانش حدود ۹٫۸۱ متر بر مجذور ثانیه، بار به واحد نیوتن قابل تبدیل است.
در طراحی حرفهای، بارهای اضافی و ضرایب طراحی نیز باید مطابق مبنای طراحی پروژه اعمال شوند.
فرمول تعیین بار وارد بر هر ساپورت
اگر بار خطی یکنواخت باشد و فاصله ساپورتها برابر با L در نظر گرفته شود، بار تقریبی هر ساپورت از رابطه زیر به دست میآید:
بار ساپورت ≈ بار خطی × فاصله ساپورتها
برای مثال، اگر بار خطی سیستم ۳۰ کیلوگرم بر متر و فاصله دو ساپورت ۲ متر باشد:
۳۰ × ۲ = ۶۰ کیلوگرم
در این حالت، بار تقریبی وارد بر یک تکیهگاه میانی حدود ۶۰ کیلوگرم خواهد بود؛ البته این محاسبه ساده است و برای طراحی نهایی باید شرایط واقعی تیرک، نوع اتصال، موقعیت ساپورت و بارهای متمرکز نیز بررسی شود.
چگونه تعداد بست مناسب را تعیین کنیم؟
مرحله اول؛ محاسبه وزن کل سیستم
ابتدا باید وزن لوله در هر متر مشخص شود. سپس وزن سیال، عایق و پوشش به آن اضافه میشود.
برای مثال، اگر وزن لوله ۱۲ کیلوگرم بر متر، وزن آب ۸ کیلوگرم بر متر و وزن عایق ۳ کیلوگرم بر متر باشد، بار خطی برابر خواهد بود با:
۱۲ + ۸ + ۳ = ۲۳ کیلوگرم بر متر
این مقدار مبنای اولیه برای تعیین فاصله ساپورتها خواهد بود.

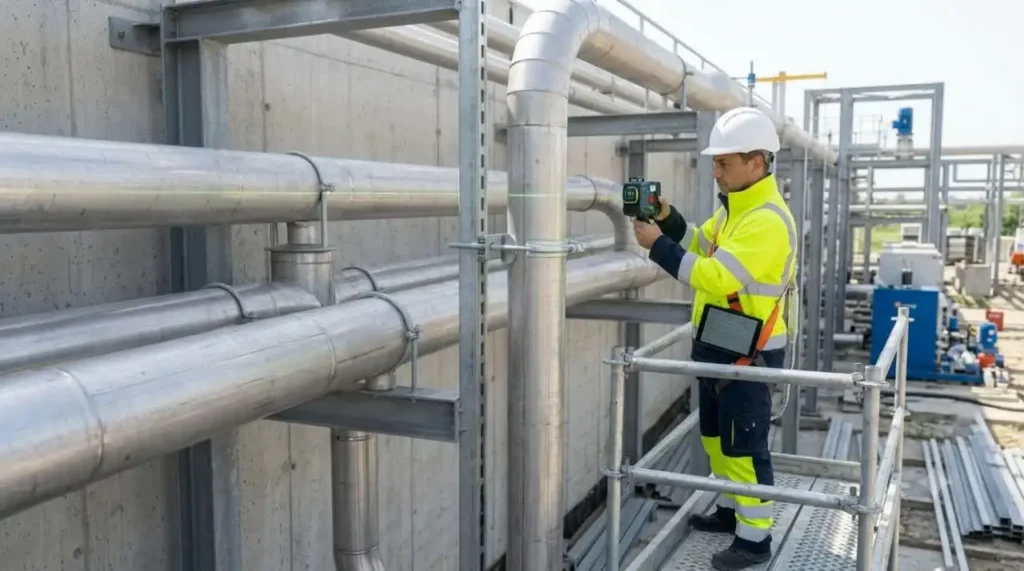

مرحله دوم؛ تعیین فاصله اولیه ساپورتها
فاصله ساپورت نباید صرفاً با تقسیم طول مسیر بر یک عدد دلخواه انتخاب شود. قطر، جنس و سختی لوله، نوع سیال، شرایط نصب و الزامات استاندارد باید بررسی شوند.
جداول فنی تولیدکنندگان و استانداردهای مربوط به سیستم لولهکشی معمولاً محدودههای پیشنهادی برای فاصله ساپورتها ارائه میکنند. این مقادیر باید با شرایط واقعی پروژه تطبیق داده شوند.
مرحله سوم؛ محاسبه بار هر بست
پس از تعیین فاصله اولیه، بار هر تکیهگاه محاسبه میشود. در یک مسیر یکنواخت، رابطه ساده بار خطی ضربدر فاصله ساپورت میتواند برای برآورد اولیه استفاده شود.
ساپورتهایی که در نزدیکی شیر، فلنج یا تجهیزات سنگین قرار گرفتهاند باید جداگانه بررسی شوند؛ زیرا بار آنها ممکن است از مقدار معمول مسیر بیشتر باشد.

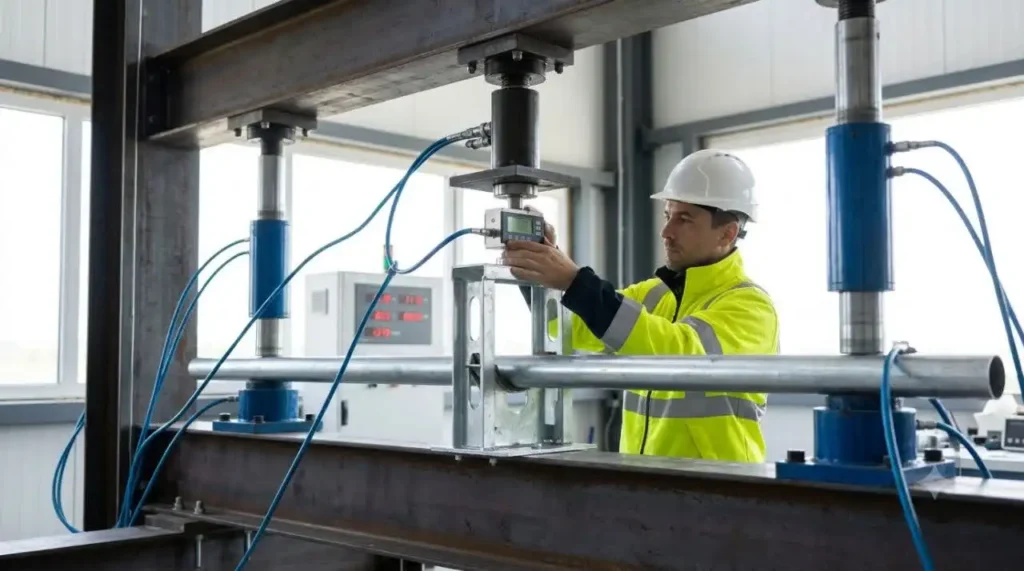

مرحله چهارم؛ مقایسه با ظرفیت مجاز
ظرفیت مجاز بست باید از مشخصات فنی محصول یا جداول معتبر تولیدکننده به دست آید. همین کنترل باید برای راد، انکر، براکت و اتصال سازهای نیز انجام شود.
اگر بار محاسبهشده از ظرفیت مجاز هر جزء بیشتر باشد، باید فاصله ساپورتها کاهش پیدا کند یا از قطعاتی با ظرفیت بالاتر استفاده شود.
مرحله پنجم؛ کنترل تغییر شکل لوله
حتی اگر ظرفیت بست کافی باشد، فاصله زیاد بین ساپورتها میتواند موجب خمش لوله شود. به همین دلیل کنترل خیز و تنش لوله نیز اهمیت دارد.
در خطوط حساس، بررسی تنشهای ناشی از وزن، فشار و دما باید توسط طراح انجام شود.
یک مثال واقعی برای محاسبه تعداد بست
فرض کنید طول یک مسیر لولهکشی ۲۰ متر باشد و بار خطی محاسبهشده آن ۲۵ کیلوگرم بر متر در نظر گرفته شود.
اگر فاصله اولیه ساپورتها ۲ متر انتخاب شود، بار تقریبی هر ساپورت میانی برابر است با:
۲۵ × ۲ = ۵۰ کیلوگرم
برای مسیر ۲۰ متری، تعداد دهانههای دو متری برابر با ۱۰ دهانه خواهد بود. در یک مسیر ساده با ساپورت در ابتدا و انتهای خط، تعداد نقاط نگهدارنده معمولاً حدود ۱۱ نقطه خواهد بود.
بااینحال، این عدد نهایی طراحی محسوب نمیشود. اگر در مسیر یک شیر سنگین یا تغییر جهت مهم وجود داشته باشد، ممکن است نیاز به ساپورت اضافی یا تقویت موضعی ایجاد شود.
چه زمانی باید تعداد بستها را افزایش داد؟
افزایش وزن خط
هرچه وزن لوله، سیال یا عایق بیشتر شود، بار وارد بر هر ساپورت افزایش پیدا میکند. در چنین شرایطی کاهش فاصله بین تکیهگاهها میتواند روش مناسبی برای کنترل بار باشد.
وجود تجهیزات سنگین
شیرآلات، فلنجها، صافیها و تجهیزات کنترلی میتوانند بار متمرکز ایجاد کنند. اطراف این نقاط معمولاً به بررسی جداگانه نیاز دارد.
کاهش خیز لوله
اگر فاصله زیاد باعث ایجاد خمش قابلمشاهده یا خارجشدن لوله از محدوده مجاز شود، باید ساپورتهای بیشتری اضافه شود.
وجود ارتعاش
پمپها، کمپرسورها و تجهیزات دوار میتوانند ارتعاش را به شبکه لوله منتقل کنند. در چنین شرایطی طراحی ساپورت باید علاوه بر وزن استاتیکی، رفتار دینامیکی سیستم را نیز در نظر بگیرد.
تغییرات دمایی
خطوط آب گرم، بخار و برخی خطوط صنعتی در اثر افزایش دما دچار انبساط میشوند. در این سیستمها باید تفاوت میان ساپورت ثابت، راهنما و تکیهگاه لغزشی در طراحی لحاظ شود.
استانداردهای مهم در طراحی ساپورت لوله
استاندارد مناسب به نوع سیستم و کاربرد لوله بستگی دارد. برای مثال، استانداردهای خانواده ASME B31 برای انواع مختلف سیستمهای لولهکشی صنعتی و تأسیساتی مورد استفاده قرار میگیرند.
استاندارد ASME B31.1 بیشتر در حوزه Power Piping کاربرد دارد، در حالی که ASME B31.9 برای Building Services Piping مورد استفاده قرار میگیرد. در سیستمهای آتشنشانی نیز استانداردهای اختصاصی مانند NFPA 13 الزامات مشخصی برای مهاربندی و ساپورت لوله دارند.
در کنار استانداردها، دیتاشیت و Load Table تولیدکننده بست اهمیت زیادی دارد. ظرفیت واقعی یک بست به هندسه قطعه، جنس، روش نصب و نوع اتصال وابسته است و نباید صرفاً از یک عدد عمومی استفاده کرد.
تفاوت بار مجاز و بار نهایی چیست؟
بار نهایی، ظرفیت شکست یا حداکثر بار قابل تحمل یک قطعه در شرایط آزمایش یا طراحی است؛ اما بار مجاز معمولاً مقدار محافظهکارانهتری است که برای استفاده ایمن در طراحی در نظر گرفته میشود.
به همین دلیل مقایسه مستقیم بار کاری با ظرفیت شکست، روش مناسبی برای طراحی نیست. طراح باید از ظرفیت مجاز اعلامشده برای شرایط نصب مربوطه استفاده کند و الزامات ضریب اطمینان پروژه را نیز رعایت نماید.
خطاهای رایج در تعیین تعداد بست
محاسبه فقط وزن لوله
نادیدهگرفتن سیال و عایق باعث کمبرآوردی بار میشود. این اشتباه بهخصوص در لولههای آب و خطوط عایقکاریشده میتواند قابلتوجه باشد.
استفاده از یک فاصله ثابت برای همه لولهها
قطر و جنس لولهها متفاوت است و رفتار مکانیکی یکسانی ندارند. بنابراین یک فاصله واحد برای تمام خطوط قابل تعمیم نیست.
بیتوجهی به ظرفیت انکر
حتی اگر بست و راد مناسب باشند، ضعف اتصال به بتن یا سازه فلزی میتواند کل سیستم را تحت تأثیر قرار دهد.
نصب بست نزدیک تجهیزات سنگین بدون کنترل بار
شیر یا فلنج سنگین ممکن است بار موضعی ایجاد کند. این نقاط باید جداگانه بررسی شوند.
در نظر نگرفتن شرایط دمایی
قفلکردن تمام نقاط لوله گرم میتواند حرکت حرارتی را محدود کند و نیروهای ناخواسته ایجاد نماید.
۴ راهکار کاربردی برای انتخاب تعداد بست
۱. استفاده از جداول فنی معتبر
پیش از تعیین فاصله ساپورت، جداول سازنده لوله و بست و الزامات استاندارد مربوط به پروژه را بررسی کنید.
۲. محاسبه بار واقعی سیستم
وزن لوله، سیال، عایق، روکش و تجهیزات را جمع کنید و بار خطی را به دست آورید.
۳. کنترل ضعیفترین جزء
ظرفیت بست، راد، براکت، پیچ، انکر و سازه محل اتصال را بهصورت یک مجموعه بررسی کنید.
۴. کنترل همزمان بار و خیز
صرفاً تحمل وزن کافی نیست. مقدار خمش لوله و رفتار آن در شرایط بهرهبرداری نیز باید در محدوده قابل قبول باقی بماند.
آیا تعداد بیشتر بست همیشه بهتر است؟
افزایش تعداد بستها میتواند بار هر تکیهگاه را کاهش دهد، اما الزاماً بهترین راهکار نیست. در سیستمهایی که نیاز به حرکت حرارتی دارند، ساپورتهای بیش از حد صلب ممکن است انبساط لوله را محدود کنند.
همچنین نصب ساپورت اضافی میتواند هزینه اجرا و تعداد نقاط اتصال به سازه را افزایش دهد. طراحی مناسب باید میان ظرفیت باربری، کنترل خیز، حرکت حرارتی، ارتعاش و هزینه اجرایی تعادل ایجاد کند.
جمعبندی
محاسبه بار مجاز ساپورتها برای تعیین تعداد بست مناسب، یک فرآیند چندمرحلهای است که از محاسبه وزن واقعی سیستم شروع میشود و با کنترل ظرفیت تمام اجزای نگهدارنده ادامه پیدا میکند. وزن لوله، سیال، عایق، روکش و تجهیزات باید در بارگذاری لحاظ شوند و فاصله ساپورتها نیز بر اساس مشخصات لوله و الزامات استاندارد تعیین شود.
رابطه ساده «بار خطی × فاصله ساپورت» میتواند برای برآورد اولیه بار تکیهگاه مفید باشد، اما طراحی نهایی به بررسی خیز، تنش، بارهای متمرکز، انبساط حرارتی، ارتعاش و ظرفیت اتصال نیاز دارد. در نهایت، تعداد بست مناسب عددی ثابت نیست و باید بر اساس شرایط واقعی هر مسیر لولهکشی تعیین شود.
سوالات متداول
فرمول محاسبه بار هر ساپورت چیست؟
برای یک مسیر یکنواخت، بار تقریبی هر ساپورت از ضرب بار خطی در فاصله بین ساپورتها به دست میآید. شرایط واقعی اتصال و بارهای متمرکز باید جداگانه بررسی شوند.
آیا وزن سیال در محاسبه بار ساپورت لحاظ میشود؟
بله. در حالت بهرهبرداری، وزن سیال بخش مهمی از بار وارد بر سیستم است و باید همراه با وزن لوله، عایق و سایر اجزا محاسبه شود.
تعداد بست موردنیاز برای یک لوله چگونه تعیین میشود؟
ابتدا بار خطی و فاصله مجاز ساپورتها مشخص میشود. سپس طول مسیر بر اساس فاصله طراحی تقسیم و نقاط نگهدارنده با توجه به ابتدا، انتها، تغییر مسیر و تجهیزات سنگین تعیین میشوند.
آیا قطر لوله روی تعداد بست تأثیر دارد؟
بله. افزایش قطر معمولاً وزن و سختی لوله را تغییر میدهد و میتواند فاصله مناسب بین ساپورتها را تحت تأثیر قرار دهد.
آیا برای شیرآلات باید بست جداگانه نصب شود؟
تجهیزات سنگین مانند شیرآلات و صافیها ممکن است به ساپورت مستقل یا تقویتشده نیاز داشته باشند. تصمیم نهایی باید بر اساس وزن تجهیز و طراحی سیستم گرفته شود.
بار مجاز بست را از کجا باید پیدا کرد؟
ظرفیت مجاز باید از دیتاشیت، کاتالوگ یا Load Table معتبر سازنده بست و متناسب با روش نصب مشخص شود. استفاده از ظرفیت نامشخص یا ظرفیت شکست برای طراحی ایمن مناسب نیست.
آیا کاهش فاصله بستها باعث افزایش ایمنی میشود؟
کاهش فاصله معمولاً بار هر ساپورت و خیز بین تکیهگاهها را کاهش میدهد، اما تعداد بیش از حد ساپورت میتواند حرکت حرارتی یا الزامات اجرایی سیستم را مختل کند.
مهمترین اشتباه در محاسبه تعداد بست چیست؟
محاسبه صرفاً بر اساس وزن لوله یکی از خطاهای رایج است. وزن سیال، عایق، روکش، تجهیزات، بارهای جانبی و شرایط حرارتی نیز باید در طراحی بررسی شوند.
