بررسی تجهیزات اندازهگیری ضخامت عایق (UltraGauge) در بازرسی
اندازهگیری دقیق ضخامت عایق با UltraGauge؛ گامی ضروری برای کنترل کیفیت و افزایش بهرهوری تجهیزات
در پروژههای صنعتی، نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی و تأسیسات مکانیکی، کیفیت اجرای عایقکاری تأثیر مستقیمی بر مصرف انرژی، ایمنی تجهیزات و هزینههای نگهداری دارد. یکی از مهمترین مراحل کنترل کیفیت پس از نصب عایق، اندازهگیری ضخامت واقعی آن است. اگر ضخامت عایق کمتر از مقدار طراحی باشد، میزان اتلاف حرارت افزایش پیدا میکند و عملکرد کل سیستم تحت تأثیر قرار میگیرد. از سوی دیگر، ضخامت بیش از حد نیز علاوه بر افزایش هزینه پروژه، وزن سازه و مصرف مصالح را بالا میبرد.
به همین دلیل استفاده از تجهیزات اندازهگیری ضخامت عایق مانند UltraGauge به یکی از روشهای استاندارد در بازرسی پروژههای صنعتی تبدیل شده است. این تجهیزات با استفاده از فناوری اولتراسونیک یا روشهای اندازهگیری غیرمخرب (NDT)، امکان بررسی ضخامت واقعی عایق را بدون آسیب رساندن به آن فراهم میکنند و نقش مهمی در کنترل کیفیت، تأیید اجرای پروژه و کاهش هزینههای بهرهبرداری دارند.
تجهیزات اندازهگیری ضخامت عایق مانند UltraGauge ابزارهای بازرسی غیرمخرب هستند که با استفاده از امواج اولتراسونیک، ضخامت واقعی عایقهای صنعتی را بدون تخریب اندازهگیری میکنند. این تجهیزات برای کنترل کیفیت عایقکاری، کاهش اتلاف انرژی، بررسی انطباق با استانداردها و جلوگیری از خطاهای اجرایی در صنایع مختلف مورد استفاده قرار میگیرند.
تجهیزات اندازهگیری ضخامت عایق چیست؟
تجهیزات اندازهگیری ضخامت عایق مجموعهای از ابزارهای تخصصی هستند که برای تعیین ضخامت واقعی لایههای عایق حرارتی یا برودتی استفاده میشوند. در میان این تجهیزات، UltraGauge یکی از شناختهشدهترین ابزارهای اندازهگیری دقیق محسوب میشود که به دلیل سرعت بالا، دقت مناسب و قابلیت اندازهگیری بدون تخریب، در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرد.
این دستگاهها معمولاً از فناوری امواج فراصوت بهره میبرند. امواج ارسالشده پس از برخورد با سطح زیرین عایق بازتاب پیدا میکنند و دستگاه با تحلیل زمان رفت و برگشت موج، ضخامت لایه را محاسبه میکند.
اهمیت اندازهگیری ضخامت عایق در بازرسی
کنترل ضخامت عایق تنها یک مرحله ساده در فرآیند بازرسی نیست، بلکه یکی از مهمترین شاخصهای ارزیابی کیفیت اجرای پروژه به شمار میرود.
در صورت کمتر بودن ضخامت از مقدار طراحی، مشکلات زیر ایجاد میشود:
- افزایش انتقال حرارت
- افزایش مصرف انرژی
- تشکیل کندانس
- کاهش راندمان تجهیزات
- افزایش هزینههای بهرهبرداری
از سوی دیگر، اجرای عایق با ضخامت بیش از حد نیز باعث افزایش هزینه خرید مصالح، افزایش وزن خطوط لوله و دشواری نصب خواهد شد.

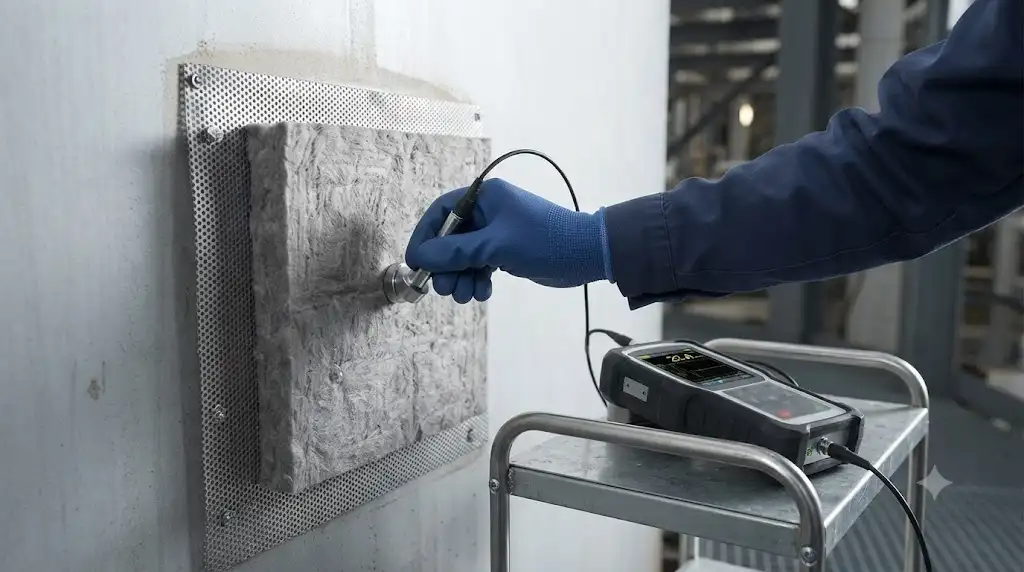

فناوری UltraGauge چگونه کار میکند؟
اساس عملکرد UltraGauge بر پایه فناوری اولتراسونیک است.
در این روش:
- پراب دستگاه روی سطح عایق قرار میگیرد.
- امواج فراصوت وارد لایه عایق میشوند.
- موج به سطح فلزی یا مرز لایه بعدی برخورد میکند.
- بازتاب امواج توسط گیرنده ثبت میشود.
- دستگاه با استفاده از سرعت انتشار صوت در جنس عایق، ضخامت را محاسبه میکند.
این فرآیند در چند ثانیه انجام میشود و نیازی به برش یا تخریب عایق ندارد.

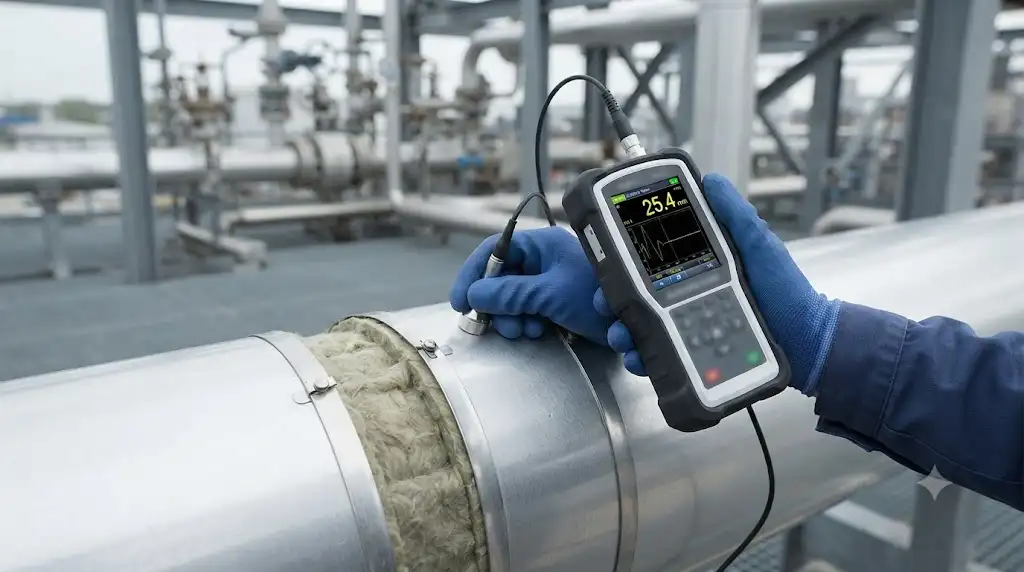

اجزای اصلی دستگاه UltraGauge
واحد پردازش
تمام اطلاعات اندازهگیری را تحلیل کرده و ضخامت نهایی را نمایش میدهد.
پراب اولتراسونیک
وظیفه ارسال و دریافت امواج را بر عهده دارد.
صفحه نمایش دیجیتال
نتایج اندازهگیری را با دقت بالا نمایش میدهد.
حافظه داخلی
بسیاری از مدلهای جدید قابلیت ذخیره هزاران داده اندازهگیری را دارند.

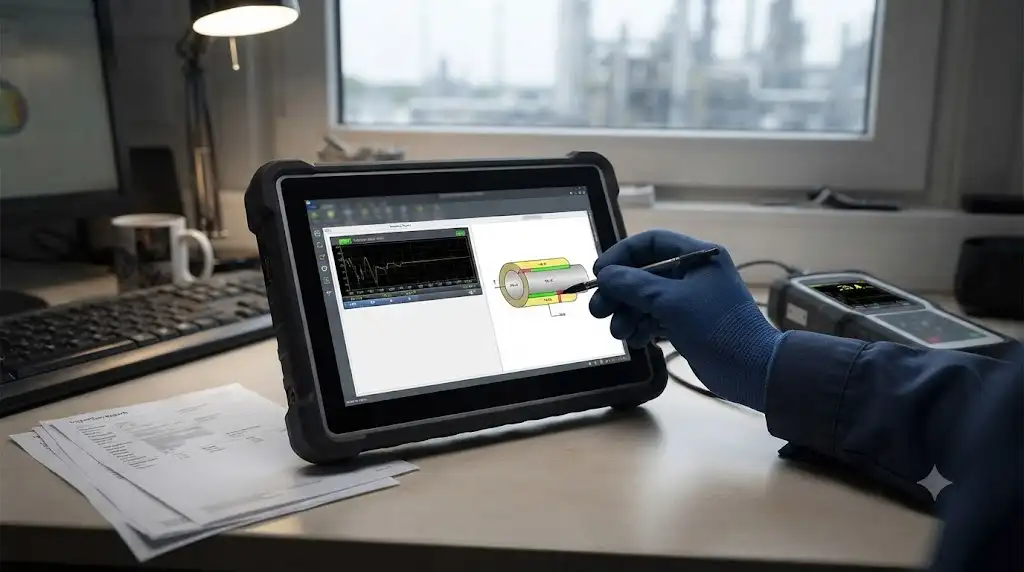

نرمافزار انتقال اطلاعات
اطلاعات ثبتشده به رایانه منتقل شده و گزارشهای بازرسی تهیه میشوند.
مهمترین کاربردهای UltraGauge
این دستگاه در صنایع مختلف کاربرد گستردهای دارد.
از جمله:
صنایع نفت و گاز
کنترل کیفیت عایق خطوط انتقال سیالات
پتروشیمی
اندازهگیری ضخامت عایق تجهیزات فرآیندی

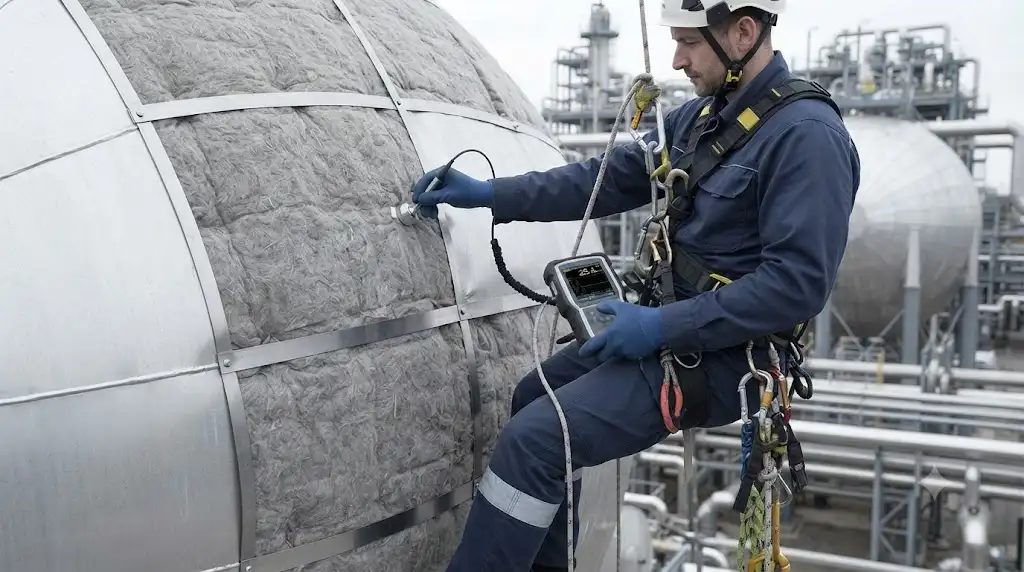

نیروگاهها
کنترل عایق بویلرها، مخازن و خطوط بخار
صنایع غذایی
بررسی عایق سردخانهها و خطوط برودتی
صنایع دارویی
کنترل کیفیت سیستمهای سرمایشی حساس
ساختمانهای صنعتی
بازرسی سیستمهای HVAC
مزایای استفاده از تجهیزات UltraGauge
استفاده از این تجهیزات مزایای متعددی دارد.
اندازهگیری غیرمخرب
هیچ آسیبی به عایق وارد نمیشود.
دقت بالا
نتایج اندازهگیری بسیار نزدیک به ضخامت واقعی هستند.
سرعت زیاد
هر نقطه تنها در چند ثانیه اندازهگیری میشود.
کاهش هزینه بازرسی
نیازی به تخریب و بازسازی عایق وجود ندارد.
افزایش کیفیت پروژه
امکان اصلاح ایرادات پیش از تحویل پروژه فراهم میشود.
مستندسازی کامل
تمام دادهها قابل ذخیره و تهیه گزارش هستند.
استانداردهای مرتبط با اندازهگیری ضخامت عایق
اجرای صحیح بازرسی باید مطابق استانداردهای معتبر انجام شود.
مهمترین استانداردها عبارتاند از:
ASTM C680
محاسبات انتقال حرارت و انتخاب ضخامت عایق
ASTM C168
اصطلاحات استاندارد عایقهای حرارتی
ASTM E797
راهنمای اندازهگیری ضخامت با روش اولتراسونیک
ISO 16809
روشهای آزمون غیرمخرب اولتراسونیک
ISO 12241
محاسبات عملکرد حرارتی سیستمهای عایق
رعایت این استانداردها موجب افزایش اعتبار نتایج بازرسی خواهد شد.
مراحل انجام بازرسی با UltraGauge
بررسی وضعیت سطح
سطح عایق باید تمیز و بدون آسیب باشد.

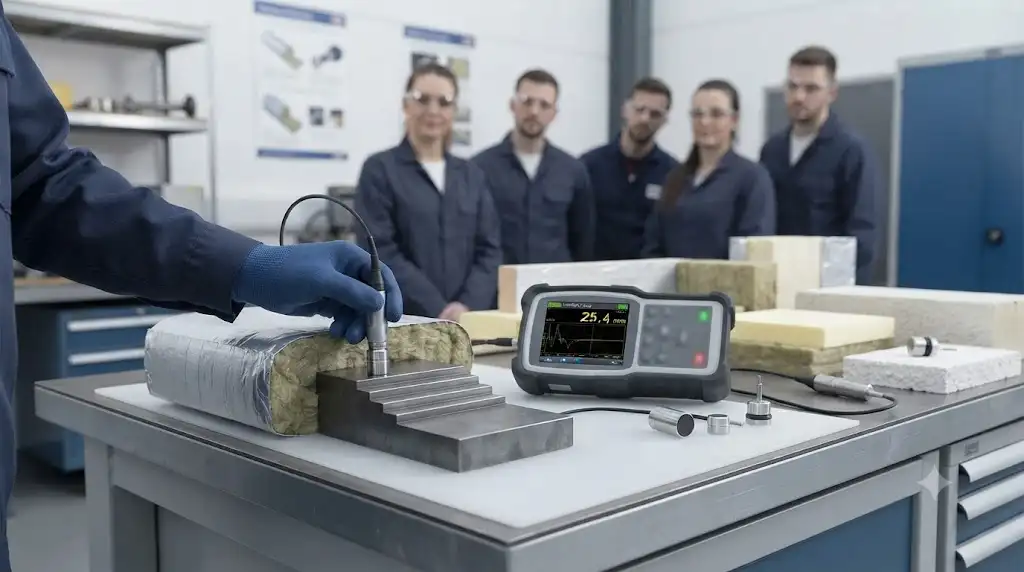

کالیبراسیون دستگاه
دستگاه بر اساس نوع عایق تنظیم میشود.
انتخاب محل اندازهگیری
نقاط اندازهگیری باید مطابق برنامه بازرسی انتخاب شوند.
ثبت ضخامت
چندین اندازهگیری در نقاط مختلف انجام میشود.
مقایسه با نقشه طراحی
نتایج با مشخصات طراحی تطبیق داده میشوند.
تهیه گزارش
تمام اطلاعات در گزارش کنترل کیفیت ثبت خواهد شد.
عوامل مؤثر بر دقت اندازهگیری
دقت نتایج تنها به کیفیت دستگاه وابسته نیست.
موارد زیر نیز نقش مهمی دارند:
- نوع عایق
- دانسیته عایق
- رطوبت موجود در عایق
- دمای محیط
- کیفیت تماس پراب
- کالیبراسیون صحیح
- تجربه بازرس
خطاهای رایج در اندازهگیری ضخامت عایق
یکی از اشتباهات متداول، استفاده از سرعت صوت نامناسب برای جنس عایق است که باعث خطای اندازهگیری میشود.
گاهی نیز اپراتور بدون کالیبراسیون اولیه اقدام به اندازهگیری میکند و نتایج قابل استناد نخواهند بود.
انتخاب نقاط محدود برای نمونهبرداری نیز ممکن است وضعیت واقعی پروژه را نشان ندهد.
از طرف دیگر، اندازهگیری روی سطح خیس یا آسیبدیده میتواند دادههای نادرست ایجاد کند.
راهکارهای افزایش دقت بازرسی
برای دستیابی به نتایج قابل اعتماد، رعایت نکات زیر توصیه میشود:
- دستگاه را پیش از هر شیفت کاری کالیبره کنید.

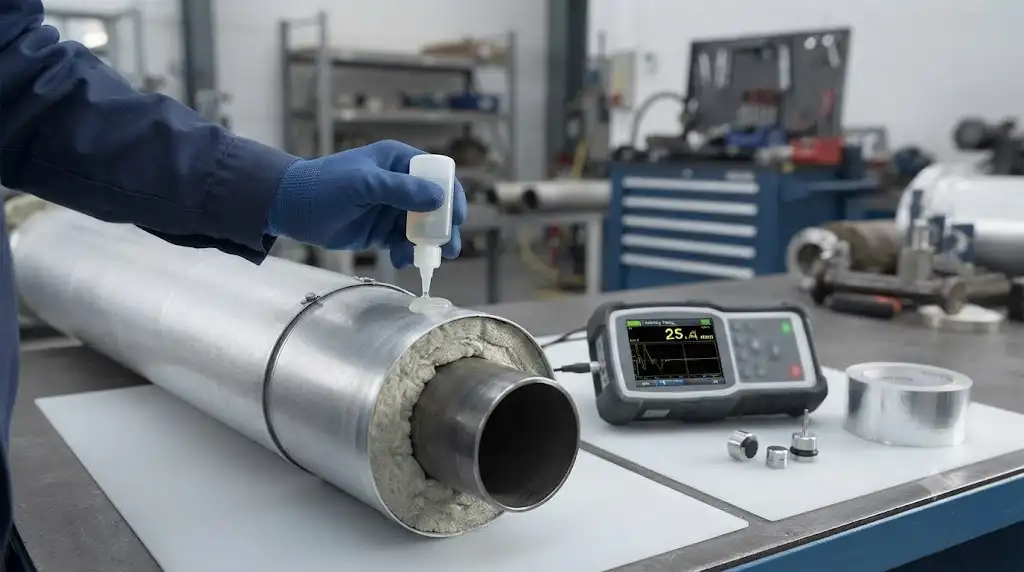

- از ژل کوپلنت مناسب استفاده کنید.
- اندازهگیری را در چند نقطه مختلف انجام دهید.
- نتایج را با ضخامت طراحی مقایسه کنید.
- گزارشهای بازرسی را بهصورت دیجیتال ذخیره کنید.
مقایسه UltraGauge با روشهای سنتی
روشهای قدیمی معمولاً نیازمند برش عایق بودند. این کار علاوه بر صرف زمان، هزینه بازسازی عایق را نیز افزایش میداد.
در مقابل، UltraGauge بدون ایجاد کوچکترین آسیب، ضخامت واقعی را اندازهگیری میکند. سرعت بالاتر، دقت بیشتر و قابلیت ثبت اطلاعات باعث شده این تجهیزات جایگزین بسیاری از روشهای سنتی شوند.

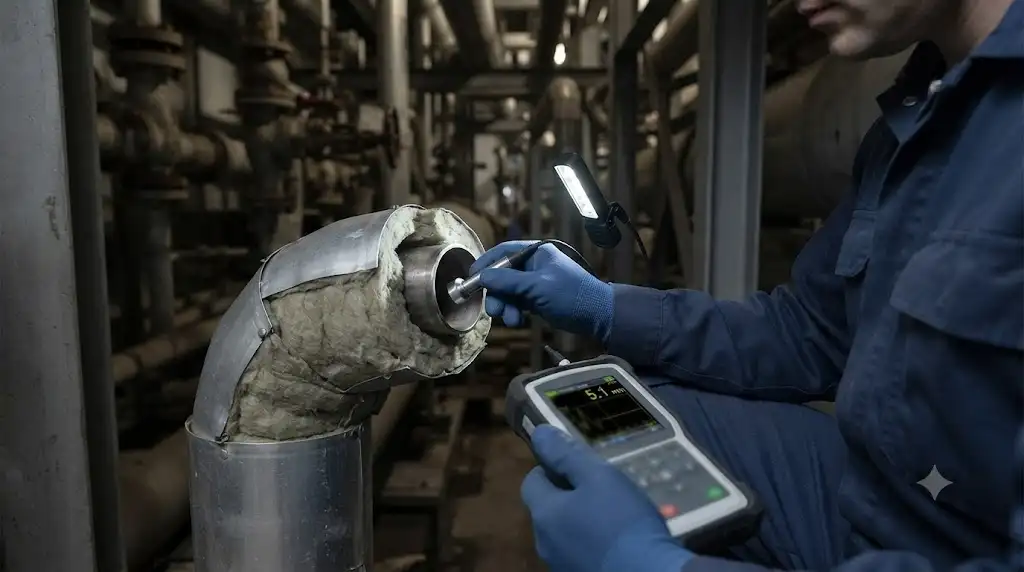

سناریوی اجرایی
فرض کنید در یک پالایشگاه، خطوط بخار با عایق پشم سنگ و روکش آلومینیومی اجرا شدهاند. طبق نقشه، ضخامت عایق باید ۸۰ میلیمتر باشد. پیش از تحویل پروژه، تیم بازرسی با استفاده از UltraGauge چندین نقطه را بررسی میکند. نتایج نشان میدهد در بخشی از مسیر، ضخامت به ۶۵ میلیمتر کاهش یافته است. پیمانکار پیش از بهرهبرداری نسبت به اصلاح این بخش اقدام میکند و از افزایش اتلاف انرژی و بروز مشکلات عملکردی در آینده جلوگیری میشود. این مثال نشان میدهد اندازهگیری دقیق ضخامت عایق چگونه میتواند از هزینههای سنگین تعمیرات و دوبارهکاری جلوگیری کند.
نقش UltraGauge در مدیریت انرژی
در بسیاری از صنایع، حتی چند میلیمتر اختلاف در ضخامت عایق میتواند باعث افزایش قابل توجه تلفات حرارتی شود. استفاده از تجهیزات اندازهگیری دقیق، امکان شناسایی این اختلافها را فراهم کرده و به مدیران پروژه کمک میکند تا عملکرد واقعی سیستم را با طراحی اولیه مقایسه کنند. نتیجه این فرآیند، کاهش مصرف انرژی، افزایش راندمان تجهیزات و بهبود بهرهوری اقتصادی پروژه خواهد بود.
جمعبندی
تجهیزات اندازهگیری ضخامت عایق مانند UltraGauge یکی از مهمترین ابزارهای کنترل کیفیت در پروژههای صنعتی محسوب میشوند. این دستگاهها با استفاده از فناوری اولتراسونیک، امکان اندازهگیری دقیق و غیرمخرب ضخامت عایق را فراهم میکنند و نقش مهمی در کاهش اتلاف انرژی، افزایش کیفیت اجرا، کنترل انطباق با استانداردها و مستندسازی نتایج بازرسی دارند. بهرهگیری از این تجهیزات، همراه با کالیبراسیون صحیح، انتخاب نقاط مناسب اندازهگیری و رعایت استانداردهای بینالمللی، میتواند کیفیت پروژههای عایقکاری را به شکل قابل توجهی افزایش دهد.
سوالات متداول
UltraGauge چیست؟
UltraGauge یک دستگاه اندازهگیری ضخامت عایق با فناوری اولتراسونیک است که بدون تخریب عایق، ضخامت واقعی آن را اندازهگیری میکند.
آیا اندازهگیری با UltraGauge به عایق آسیب میرساند؟
خیر. این روش کاملاً غیرمخرب بوده و نیازی به برش یا سوراخکاری عایق ندارد.
دقت این تجهیزات چقدر است؟
در صورت کالیبراسیون صحیح و استفاده مناسب، دقت اندازهگیری بسیار بالا بوده و برای کنترل کیفیت پروژههای صنعتی کاملاً قابل اعتماد است.
مهمترین کاربرد UltraGauge چیست؟
کنترل ضخامت عایق در خطوط لوله، مخازن، تجهیزات فرآیندی، سردخانهها، نیروگاهها و صنایع نفت، گاز و پتروشیمی.
آیا رطوبت بر نتایج اندازهگیری تأثیر دارد؟
بله. وجود رطوبت یا آسیبدیدگی عایق میتواند دقت اندازهگیری را کاهش دهد و باید پیش از بازرسی بررسی شود.
مهمترین استانداردهای مرتبط با این تجهیزات کداماند؟
استانداردهای ASTM E797، ASTM C680، ASTM C168، ISO 16809 و ISO 12241 از مهمترین مراجع برای اندازهگیری و ارزیابی ضخامت عایق هستند.
هر چند وقت یکبار باید ضخامت عایق بررسی شود؟
زمانبندی بازرسی به شرایط بهرهبرداری بستگی دارد، اما در پروژههای صنعتی معمولاً در زمان تحویل، بازرسیهای دورهای و پس از تعمیرات اساسی، اندازهگیری ضخامت عایق انجام میشود.
