آیا نصب بست و ساپورت نیاز به جوشکاری دارد؟ بررسی روش‌های نصب
نصب بست و ساپورت همیشه به جوشکاری نیاز ندارد. روش اتصال به نوع ساپورت، محل نصب، وزن لوله یا تجهیزات، جنس سازه و شرایط پروژه بستگی دارد. بسیاری از سیستم‌های نگهدارنده با پیچ و مهره، انکر بولت، رول بولت، ریل تأسیساتی یا اتصالات مکانیکی نصب می‌شوند و بدون ایجاد اتصال جوشی قابل اجرا هستند.
جوشکاری زمانی کاربرد پیدا می‌کند که لازم باشد پایه یا قطعه فلزی مستقیماً به سازه متصل شود یا طراحی پروژه اتصال دائمی و مقاوم را ایجاب کند. در مقابل، برای بسیاری از نصب‌های تأسیساتی، استفاده از اتصالات مکانیکی سرعت اجرا را افزایش می‌دهد و امکان تنظیم یا بازکردن قطعه را نیز فراهم می‌کند.
انتخاب روش صحیح فقط به راحتی نصب مربوط نیست. ظرفیت باربری، ارتعاش، انبساط حرارتی، مقاومت در برابر خوردگی، ایمنی آتش و الزامات آیین‌نامه‌ای باید هم‌زمان بررسی شوند.
آیا نصب بست و ساپورت به جوشکاری نیاز دارد؟
پاسخ کوتاه این است: خیر، الزامی نیست. بست و ساپورت می‌تواند با روش‌های مکانیکی یا جوشی نصب شود و انتخاب روش به شرایط فنی محل بستگی دارد.
بست‌های لوله معمولاً برای مهار، هدایت یا نگهداری لوله روی سازه نصب می‌شوند. خود بست ممکن است با پیچ و مهره، رزوه، ریل یا قطعه واسط به سازه متصل شود.
ساپورت‌های فلزی نیز می‌توانند از طریق اتصالات پیچی، انکرهای مکانیکی، انکر شیمیایی یا جوش به سازه اصلی متصل شوند. بنابراین نمی‌توان یک روش ثابت را برای تمام پروژه‌ها مناسب دانست.
بست و ساپورت چه تفاوتی با یکدیگر دارند؟
بست معمولاً قطعه‌ای است که مستقیماً لوله یا تجهیز را در موقعیت مشخص نگه می‌دارد. کلمپ، بست یو، بست روکش‌دار و انواع بست‌های لوله در این گروه قرار می‌گیرند.
ساپورت وظیفه انتقال بار و نگهداری مجموعه لوله یا تجهیزات را بر عهده دارد. این سازه می‌تواند شامل نبشی، پروفیل، ریل، آویز، کنسول، پایه و اجزای اتصال‌دهنده باشد.
گاهی یک بست روی یک ساپورت فلزی نصب می‌شود. در چنین شرایطی ممکن است ساخت ساپورت با جوش انجام شود، اما اتصال خود بست به ساپورت الزاماً جوشی نیست.

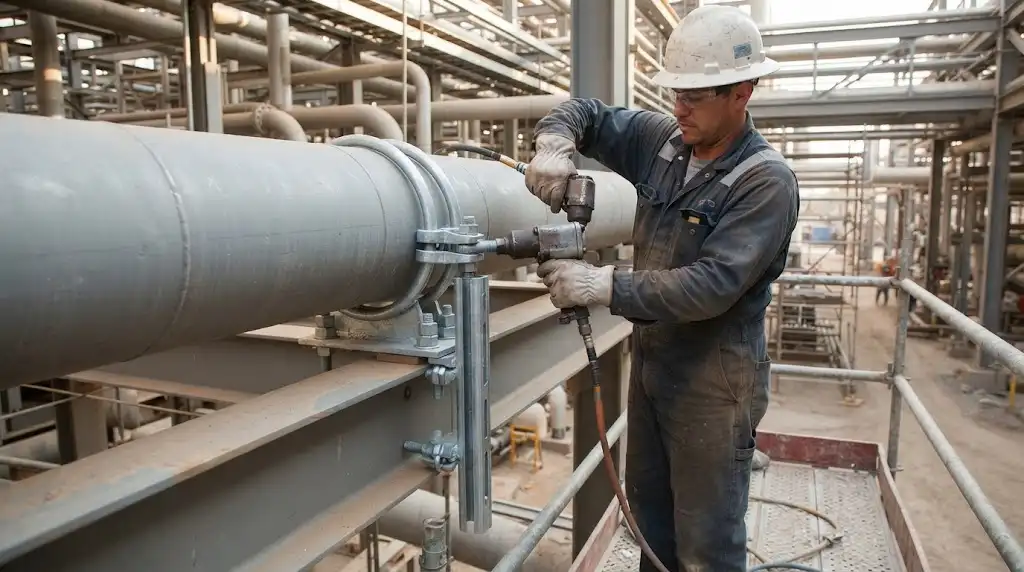

روش‌های اصلی نصب بست و ساپورت

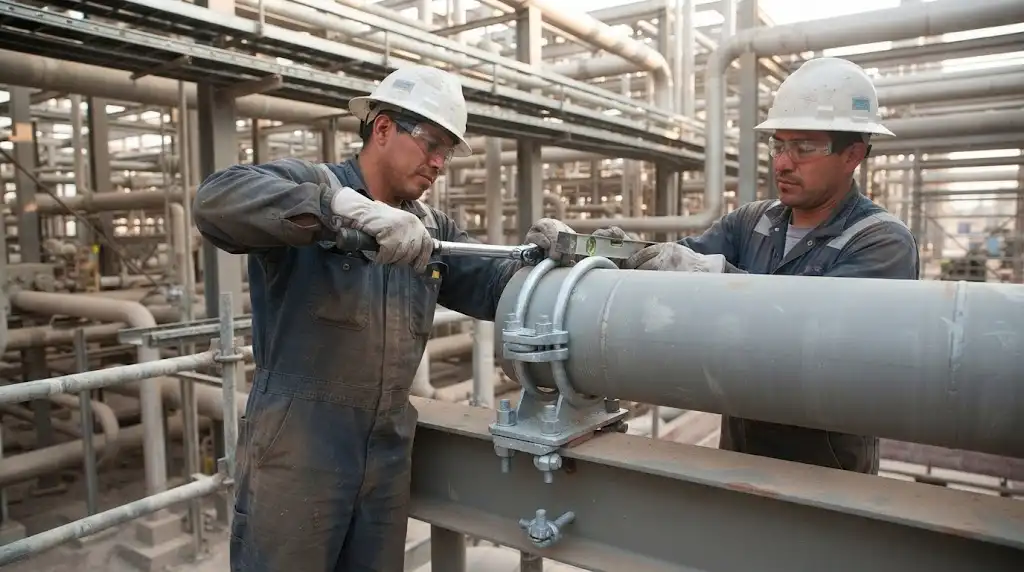

نصب با پیچ و مهره
اتصال پیچی یکی از رایج‌ترین روش‌های نصب تجهیزات نگهدارنده است. قطعات با سوراخ‌های از پیش تعیین‌شده در کنار یکدیگر قرار می‌گیرند و توسط پیچ، مهره و واشر ثابت می‌شوند.
مزیت مهم این روش، امکان بازکردن اتصال در زمان تعمیرات یا تغییرات پروژه است. کنترل گشتاور سفت‌کردن نیز در اتصالات حساس اهمیت دارد.

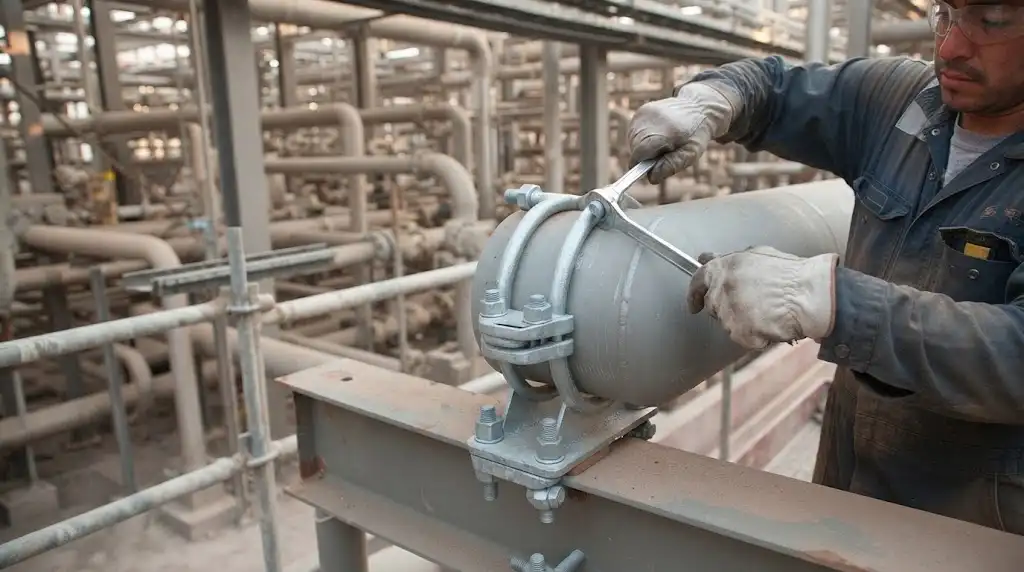

نصب با رول بولت و انکر مکانیکی
زمانی که ساپورت روی بتن نصب می‌شود، استفاده از انکر مکانیکی یکی از گزینه‌های متداول است. ابتدا محل سوراخ‌کاری تعیین می‌شود و پس از ایجاد سوراخ با قطر و عمق مناسب، انکر در بتن نصب خواهد شد.
ظرفیت باربری انکر به نوع محصول، قطر، عمق کاشت، مقاومت بتن، فاصله از لبه و فاصله میان انکرها وابسته است. بنابراین انتخاب آن نباید صرفاً بر اساس اندازه ظاهری انجام شود.

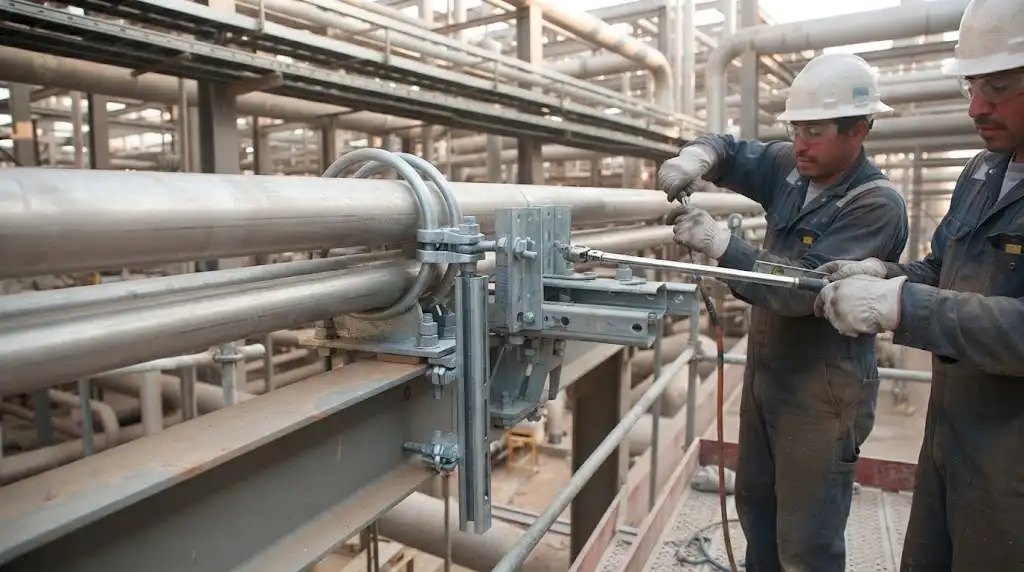

نصب با انکر شیمیایی
انکر شیمیایی برای برخی اتصالات به بتن و مصالح ساختمانی استفاده می‌شود. در این روش، رزین و میله رزوه‌دار یا المان اتصال داخل سوراخ قرار می‌گیرد.
تمیزی سوراخ، قطر و عمق آن، نوع رزین و زمان گیرش روی عملکرد اتصال اثر مستقیم دارند. رعایت دستورالعمل سازنده در چنین سیستمی اهمیت زیادی دارد.

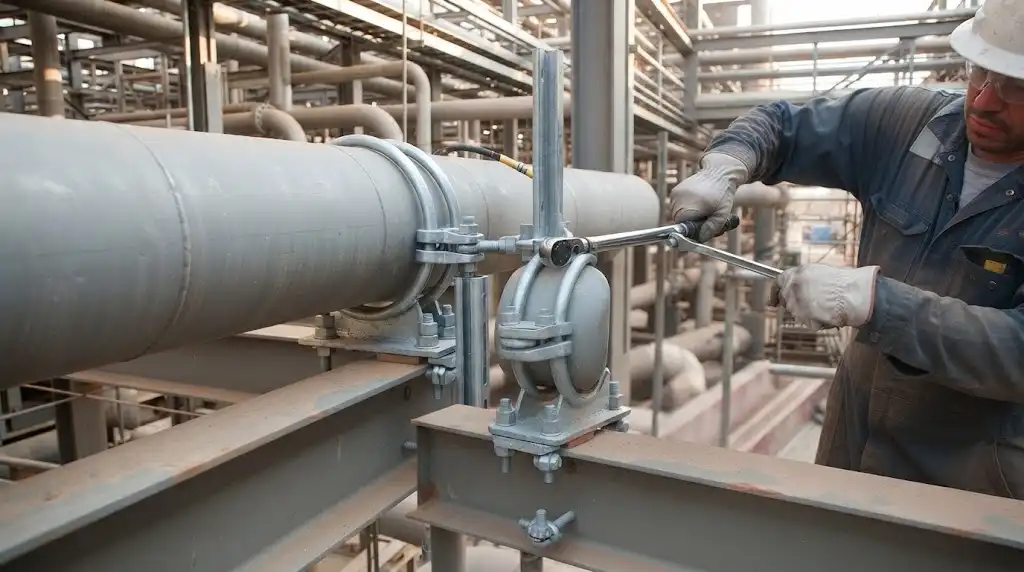

نصب با ریل تأسیساتی
ریل‌های تأسیساتی امکان نصب و تنظیم بست‌ها را بدون جوشکاری فراهم می‌کنند. بست یا مهره مخصوص داخل ریل قرار می‌گیرد و می‌توان موقعیت آن را پیش از سفت‌کردن نهایی تنظیم کرد.
این روش برای تأسیسات مکانیکی و الکتریکی که نیاز به انعطاف در آرایش تجهیزات دارند، کاربرد زیادی دارد.

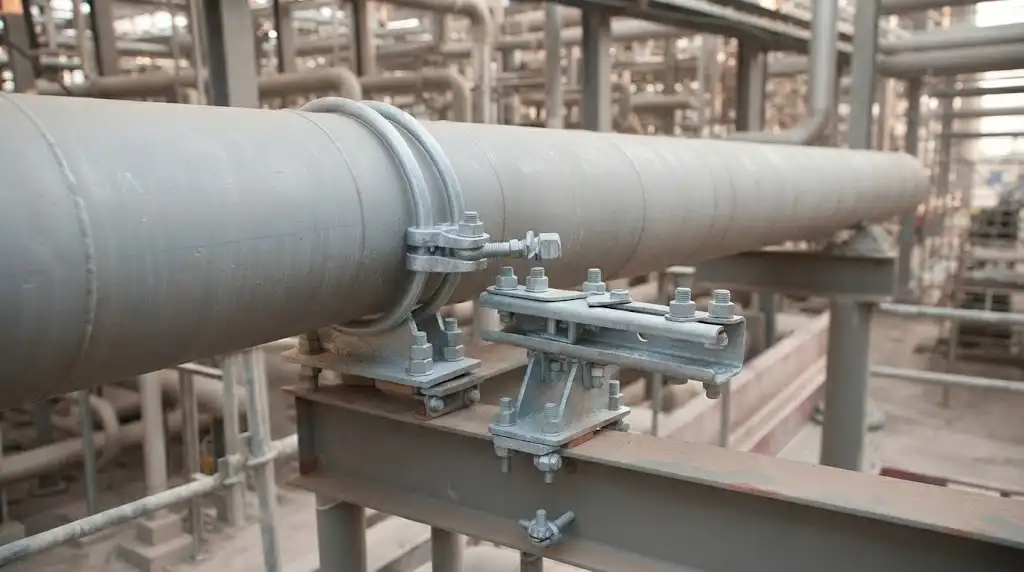

نصب با جوشکاری
در بعضی پروژه‌ها، ساپورت فلزی مستقیماً به سازه فلزی جوش داده می‌شود. این روش می‌تواند اتصال مستحکمی ایجاد کند، اما نیازمند طراحی، اجرای جوش و کنترل کیفیت مناسب است.
جوشکاری همچنین می‌تواند پوشش ضدخوردگی قطعات را در محل اتصال آسیب بزند. پس از اجرای کار، وضعیت سطح و الزامات پوشش مجدد باید بررسی شود.
چه زمانی جوشکاری ساپورت مناسب است؟
جوشکاری زمانی منطقی است که طراحی سازه و مشخصات پروژه آن را تأیید کرده باشد. اتصال مستقیم ساپورت به سازه فلزی یکی از نمونه‌های رایج چنین کاربردی است.
در سازه‌هایی که دسترسی مناسب برای پیچ و مهره وجود ندارد، جوشکاری ممکن است گزینه اجرایی مناسب‌تری باشد. البته این تصمیم باید توسط فرد دارای صلاحیت فنی و مطابق نقشه‌های پروژه گرفته شود.
بارهای سنگین، ارتعاشات و نیروهای دینامیکی نیز باید در انتخاب اتصال مورد توجه قرار گیرند. یک جوش ظاهراً محکم، بدون طراحی و کنترل مناسب الزاماً اتصال ایمنی محسوب نمی‌شود.
چه زمانی بهتر است از جوشکاری استفاده نکنیم؟
اگر امکان استفاده از اتصال مکانیکی استاندارد وجود داشته باشد، حذف عملیات جوشکاری می‌تواند سرعت اجرا را افزایش دهد. این موضوع به‌خصوص در فضاهایی که عملیات گرم محدود شده است، اهمیت بیشتری دارد.
در محیط‌های دارای تجهیزات حساس، جرقه و حرارت ناشی از جوشکاری می‌تواند ریسک ایجاد کند. همچنین عملیات Hot Work معمولاً نیازمند مجوز و اقدامات ایمنی مشخص است.
اتصال مکانیکی برای سازه‌هایی که احتمال تغییر، جابه‌جایی یا تعمیر آن‌ها وجود دارد نیز گزینه انعطاف‌پذیرتری خواهد بود.

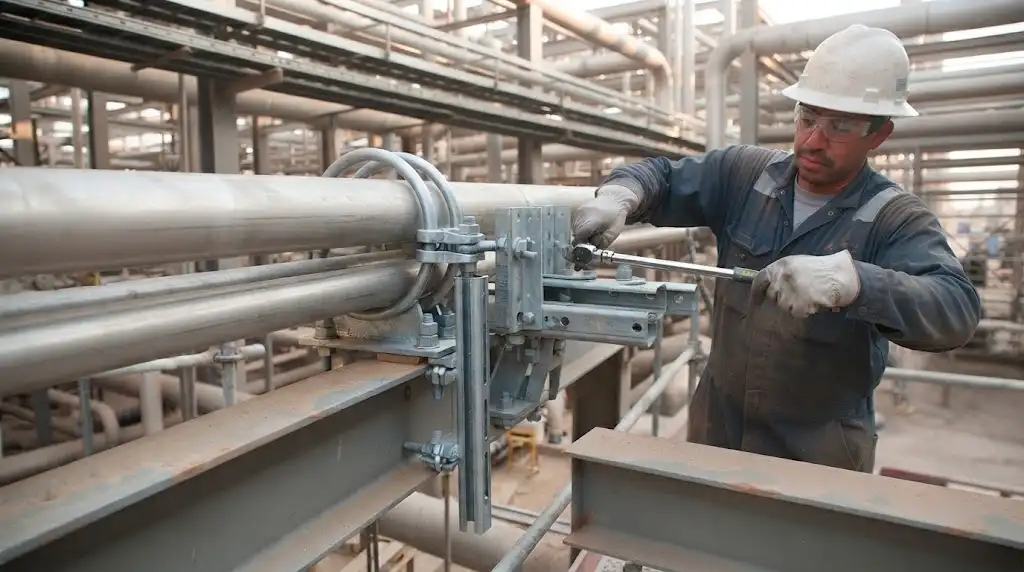

مقایسه نصب جوشی و مکانیکی بست و ساپورت
| ویژگی | اتصال جوشی | اتصال مکانیکی |
|---|---|---|
| نیاز به جوشکار | دارد | معمولاً ندارد |
| عملیات گرم | دارد | ندارد |
| امکان بازکردن اتصال | محدود | بالا |
| سرعت اجرای اولیه | وابسته به شرایط جوشکاری | معمولاً بالا |
| امکان تنظیم | محدودتر | بیشتر |
| تعمیر و تغییرات | دشوارتر | ساده‌تر |
| نیاز به کنترل جوش | دارد | ندارد |
| آسیب احتمالی به پوشش | ممکن است ایجاد شود | معمولاً کمتر |
این جدول یک مقایسه عمومی است و انتخاب نهایی باید بر اساس طراحی و شرایط واقعی پروژه انجام شود.
استانداردها و الزامات فنی نصب ساپورت
انتخاب روش اتصال باید با استانداردهای مرتبط با نوع سازه و سیستم تأسیساتی هماهنگ باشد. برای اتصالات فولادی، الزامات طراحی و اجرای سازه فلزی، مشخصات جوش و نوع پیچ باید مورد توجه قرار گیرد.
در پروژه‌های ساختمانی و صنعتی، استانداردهایی مانند AISC و AWS می‌توانند در بخش‌های مرتبط با طراحی سازه فولادی و جوشکاری مورد استفاده قرار گیرند. برای اتصالات مکانیکی نیز مشخصات انکر، پیچ و قطعات اتصال باید از نظر ظرفیت باربری بررسی شوند.
استاندارد تأسیسات لزوماً یک نوع اتصال خاص را برای تمام ساپورت‌ها تعیین نمی‌کند. مهم آن است که سیستم نگهدارنده بتواند بارهای طراحی‌شده را با ضریب ایمنی مناسب تحمل کند.
چه عواملی روش نصب را تعیین می‌کنند؟
وزن لوله یا تجهیزات
هرچه بار وارد بر ساپورت بیشتر باشد، ظرفیت اتصال اهمیت بیشتری پیدا می‌کند. وزن خود لوله، سیال داخل آن، عایق و تجهیزات جانبی باید در محاسبات لحاظ شوند.
جنس سازه
روش اتصال به سازه بتنی با سازه فولادی یکسان نیست. بتن معمولاً به انکر نیاز دارد، در حالی که برای سازه فولادی امکان استفاده از پیچ، گیره‌های سازه‌ای یا جوش وجود دارد.
ارتعاش و نیروهای دینامیکی
لوله‌های متصل به پمپ، کمپرسور یا تجهیزات دوار ممکن است تحت ارتعاش قرار بگیرند. در چنین شرایطی انتخاب بست و ساپورت باید علاوه بر بار استاتیکی، شرایط دینامیکی سیستم را نیز در نظر بگیرد.
انبساط حرارتی
لوله‌ها در اثر تغییر دما منبسط و منقبض می‌شوند. ساپورت نباید حرکت‌های موردنیاز سیستم را بدون طراحی مناسب محدود کند.
شرایط محیطی
رطوبت، مواد شیمیایی و فضای باز می‌توانند احتمال خوردگی را افزایش دهند. انتخاب پوشش مناسب برای بست، ساپورت و اجزای اتصال در چنین محیط‌هایی اهمیت دارد.
۵ راهکار برای انتخاب روش نصب مناسب
۱. ابتدا نوع سازه را مشخص کنید
پیش از انتخاب اتصال، مشخص کنید ساپورت قرار است روی بتن، فولاد، دیوار یا سقف نصب شود. این اطلاعات گزینه‌های قابل استفاده را محدود و انتخاب را دقیق‌تر می‌کند.
۲. بار طراحی را بررسی کنید
فقط وزن خود بست را ملاک قرار ندهید. وزن لوله، سیال، عایق و بارهای احتمالی باید در محاسبات لحاظ شوند.
۳. حرکت لوله را در نظر بگیرید
برای خطوط دارای انبساط حرارتی، تمام نقاط نباید به شکل ثابت و بدون امکان حرکت مهار شوند. استفاده از ساپورت‌های راهنما، لغزشی یا ثابت باید بر اساس طراحی سیستم انجام شود.
۴. شرایط اجرای کار را بسنجید
اگر اجرای جوشکاری در محل با محدودیت ایمنی یا دسترسی مواجه است، اتصال مکانیکی می‌تواند گزینه مناسب‌تری باشد. برعکس، نبود امکان نصب انکر یا پیچ ممکن است استفاده از جوش را توجیه کند.
۵. کیفیت اجرای اتصال را کنترل کنید
استفاده از محصول استاندارد بدون اجرای صحیح کافی نیست. سفت‌کردن پیچ، عمق انکر، کیفیت جوش و تراز بودن ساپورت باید مطابق دستورالعمل اجرایی کنترل شود.
خطاهای رایج هنگام نصب بست و ساپورت
یکی از خطاهای مهم، تصور این است که هر ساپورت فلزی باید به سازه جوش داده شود. چنین فرضی می‌تواند عملیات اجرایی را پیچیده و هزینه پروژه را افزایش دهد.
استفاده از رول بولت نامتناسب با بار نیز خطرناک است. قطر بزرگ‌تر انکر لزوماً به معنی ظرفیت کافی نیست و عمق کاشت و مقاومت بستر نیز اهمیت دارند.
خطای دیگر، جوش دادن ساپورت بدون بررسی پوشش سطحی سازه است. حرارت جوشکاری می‌تواند پوشش گالوانیزه یا رنگ محافظ را در محدوده اتصال از بین ببرد.
نادیده گرفتن انبساط حرارتی نیز از مشکلات رایج سیستم‌های لوله‌کشی است. مهار بیش از حد لوله ممکن است نیروهای اضافی را به اتصالات و تجهیزات منتقل کند.
سناریوی اجرایی؛ نصب ساپورت لوله روی سقف بتنی
فرض کنید قرار است تعدادی خط لوله در سقف بتنی یک ساختمان نصب شود. در این شرایط، جوشکاری مستقیم ساپورت به بتن امکان‌پذیر نیست.
ابتدا محل ساپورت‌ها بر اساس نقشه مشخص می‌شود. سپس نوع انکر با توجه به بار، جنس بتن و مشخصات سازه انتخاب خواهد شد.
پس از سوراخ‌کاری و اجرای انکر طبق دستورالعمل، ساپورت فلزی نصب می‌شود. بست لوله نیز با پیچ و مهره یا اتصال مناسب روی ساپورت قرار می‌گیرد.
چنین سیستمی بدون هیچ عملیات جوشکاری قابل اجراست. در نهایت، تراز بودن ساپورت، محکم بودن اتصالات و فاصله مناسب نقاط نگهدارنده کنترل می‌شود.
آیا جوشکاری بهتر از پیچ و مهره است؟
هیچ‌کدام به‌صورت مطلق بهتر نیستند. جوشکاری می‌تواند برای یک اتصال دائمی به سازه فولادی مناسب باشد، در حالی که پیچ و مهره برای اتصالی که نیاز به تنظیم یا بازکردن دارد مزیت بیشتری دارد.
مقاومت اتصال باید بر اساس طراحی ارزیابی شود. کیفیت اجرای یک اتصال مکانیکی استاندارد می‌تواند از یک جوش ضعیف بسیار قابل‌اعتمادتر باشد.
هزینه نیز باید در کنار عملکرد بررسی شود. زمان اجرا، تجهیزات موردنیاز، نیروی متخصص، عملیات ایمنی و تعمیرات آینده همگی روی هزینه واقعی اثر می‌گذارند.
آیا برای نصب بست و ساپورت جوشکاری لازم است؟
خیر. نصب بست و ساپورت الزاماً به جوشکاری نیاز ندارد و می‌توان از پیچ و مهره، رول بولت، انکر شیمیایی، ریل تأسیساتی و سایر اتصالات مکانیکی استفاده کرد. انتخاب روش به نوع سازه، بار، شرایط محیطی، طراحی تأسیسات و الزامات اجرایی پروژه بستگی دارد.
مزایای نصب مکانیکی بست و ساپورت
اتصالات مکانیکی معمولاً سرعت اجرای مناسبی دارند و امکان تغییر موقعیت قطعه را فراهم می‌کنند. همین ویژگی در پروژه‌هایی که مسیر لوله‌ها ممکن است اصلاح شود، ارزش زیادی دارد.
عدم نیاز به عملیات گرم نیز مزیت مهم دیگری است. در بسیاری از فضاهای کاری، حذف جرقه و حرارت می‌تواند مدیریت ریسک را ساده‌تر کند.
تعمیرات آینده نیز با اتصال مکانیکی ساده‌تر خواهد بود. قطعه آسیب‌دیده را می‌توان باز کرد و قطعه جدید را جایگزین کرد، بدون اینکه عملیات برش و جوش مجدد انجام شود.
مزایای اتصال جوشی
جوشکاری در صورت طراحی و اجرای صحیح می‌تواند اتصال مستقیم و دائمی میان ساپورت و سازه ایجاد کند. این ویژگی در برخی سازه‌های فولادی و کاربردهای صنعتی مفید است.
فضای موردنیاز برای اتصال نیز ممکن است کمتر باشد. در نقاطی که امکان نصب پیچ یا انکر محدود است، جوشکاری می‌تواند راهکار اجرایی مناسبی باشد.
با وجود این مزایا، اجرای جوش باید تحت کنترل قرار گیرد. صلاحیت جوشکار، فرآیند جوش، آماده‌سازی سطح و بازرسی اتصال از عوامل مؤثر بر کیفیت هستند.
جمع‌بندی
نصب بست و ساپورت الزاماً نیازمند جوشکاری نیست. روش‌های مکانیکی مانند پیچ و مهره، رول بولت، انکر شیمیایی و ریل تأسیساتی در بسیاری از سیستم‌های تأسیساتی امکان نصب بدون جوش را فراهم می‌کنند.
جوشکاری زمانی انتخاب مناسبی است که طراحی پروژه، نوع سازه و شرایط اجرایی آن را توجیه کند. در مقابل، اتصال مکانیکی معمولاً برای پروژه‌هایی که به سرعت، قابلیت تنظیم و امکان تعمیر نیاز دارند، انعطاف بیشتری دارد.
بهترین روش نصب باید بر اساس بارگذاری، جنس سازه، شرایط محیطی، انبساط حرارتی، الزامات ایمنی و استانداردهای پروژه انتخاب شود. استفاده از یک روش ثابت برای تمام انواع بست و ساپورت می‌تواند باعث افزایش هزینه یا کاهش ایمنی سیستم شود.
سوالات متداول
آیا نصب بست لوله بدون جوشکاری امکان‌پذیر است؟
بله. بسیاری از بست‌های لوله با پیچ و مهره، ریل تأسیساتی، گیره یا قطعات اتصال مکانیکی نصب می‌شوند و نیازی به جوشکاری ندارند.
آیا ساپورت لوله حتماً باید به سازه جوش داده شود؟
خیر. نوع اتصال به جنس و شرایط سازه بستگی دارد. در بتن می‌توان از انکرها استفاده کرد و در سازه‌های فولادی نیز علاوه بر جوش، گزینه‌های مکانیکی وجود دارند.
رول بولت برای نصب ساپورت روی بتن مناسب است؟
در صورت انتخاب صحیح و رعایت ظرفیت باربری، قطر، عمق کاشت و فاصله از لبه، رول بولت می‌تواند برای برخی اتصالات مناسب باشد. انتخاب نهایی باید با مشخصات سازه و بار هماهنگ شود.
جوشکاری ساپورت چه مزیتی دارد؟
اتصال جوشی می‌تواند اتصال مستقیم و دائمی ایجاد کند و در برخی سازه‌های فولادی گزینه مناسبی باشد. کیفیت جوش و طراحی اتصال نقش تعیین‌کننده‌ای در عملکرد آن دارند.
آیا اتصال پیچی از جوش ضعیف‌تر است؟
الزاماً خیر. مقاومت هر اتصال به طراحی، جنس قطعات، ابعاد، کیفیت اجرا و بار واردشده بستگی دارد. یک اتصال پیچی طراحی‌شده می‌تواند عملکرد بسیار مناسبی داشته باشد.
آیا جوشکاری روی ساپورت گالوانیزه مشکلی ایجاد می‌کند؟
حرارت جوشکاری می‌تواند پوشش گالوانیزه را در ناحیه اتصال آسیب بزند. پس از اجرا باید الزامات مربوط به ترمیم پوشش و کنترل خوردگی رعایت شود.
برای لوله‌های دارای انبساط حرارتی چه نوع ساپورتی مناسب است؟
نوع ساپورت باید بر اساس طراحی سیستم انتخاب شود. در برخی نقاط از ساپورت ثابت و در نقاط دیگر از ساپورت لغزشی یا راهنما استفاده می‌شود تا حرکت حرارتی کنترل‌شده امکان‌پذیر باشد.
مهم‌ترین نکته هنگام انتخاب روش نصب چیست؟
ظرفیت باربری و شرایط واقعی سازه باید در اولویت قرار گیرد. پس از آن، عواملی مانند روش اجرا، دسترسی، ایمنی، خوردگی، امکان تعمیر و هزینه بررسی می‌شوند.
