داستان یک بازدید: چطور یک لوله بدون عایق، خسارت ۵۰ میلیونی ایجاد کرد؟
یک لوله بدون عایق در نگاه اول شاید فقط یک نقص کوچک در اجرای تأسیسات به نظر برسد؛ اما وقتی همان لوله در مسیر نامناسب قرار داشته باشد و با اختلاف دمای محیط کار کند، میتواند به نقطه شروع یک زنجیره خسارت تبدیل شود. در یک سناریوی واقعی از بازدید فنی یک ساختمان، عایقکاری ناقص یک خط لوله باعث تشکیل میعان، نفوذ رطوبت، آسیب به سقف کاذب و تجهیزات و در نهایت ایجاد هزینهای حدود ۵۰ میلیون تومان شد.
نکته مهم اینجاست که بخش قابلتوجهی از چنین خسارتهایی نه به دلیل خرابی خود لوله، بلکه به علت نادیدهگرفتن رفتار حرارتی آن ایجاد میشوند. انتخاب ضخامت نامناسب، قطعشدن عایق در محل اتصالات، نبود مانع بخار و بیتوجهی به نقاط سرد میتواند یک تأسیسات سالم را به منبع دائمی رطوبت تبدیل کند.
لوله بدون عایق چگونه خسارت ایجاد میکند؟

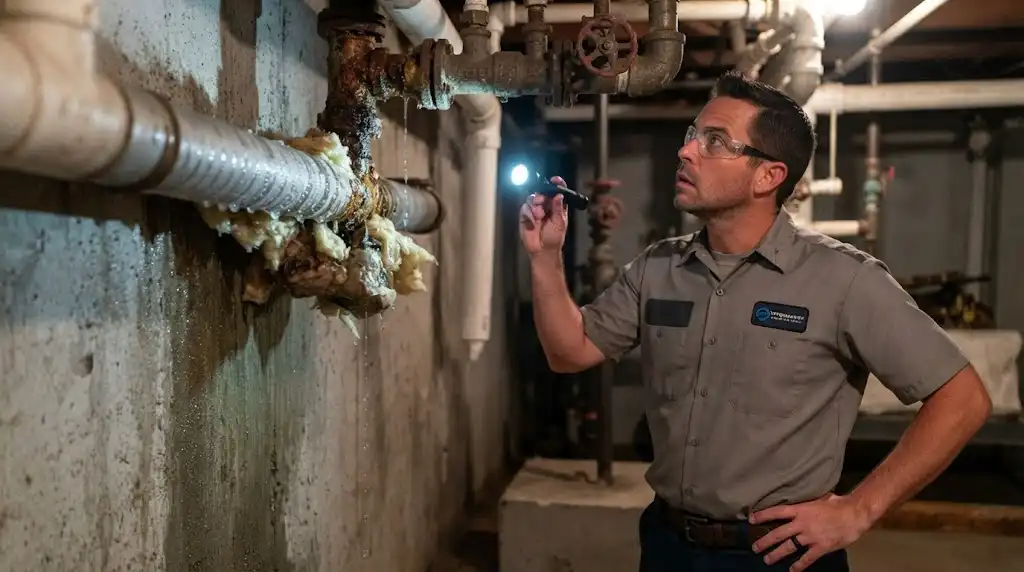

وقتی دمای سطح خارجی یک لوله از دمای نقطه شبنم هوای اطراف کمتر باشد، بخار آب موجود در هوا روی سطح لوله متراکم میشود. این فرآیند همان میعان یا Condensation است و معمولاً به شکل قطرات آب روی سطح لوله دیده میشود.
اگر لوله در فضای باز باشد، آب حاصل ممکن است مستقیماً روی زمین تخلیه شود و خسارت محدودی ایجاد کند. شرایط زمانی خطرناکتر میشود که لوله داخل سقف کاذب، دیوار، شفت تأسیسات یا بالای تجهیزات حساس قرار داشته باشد.
در چنین موقعیتی، قطرات آب میتوانند بهتدریج به مصالح ساختمانی منتقل شوند. گچ، سقف کاذب، عایقهای اطراف، رنگ، اتصالات فلزی و تجهیزات الکتریکی از جمله اجزایی هستند که ممکن است تحت تأثیر رطوبت قرار بگیرند.
داستان بازدید فنی؛ خسارت از کجا شروع شد؟
فرض کنید تیم نگهداری یک ساختمان اداری برای بررسی لکههای آب روی سقف طبقه همکف اعزام شده است. در ابتدا تصور میشود نشتی از لوله آب یا خرابی سیستم سرمایش باشد.

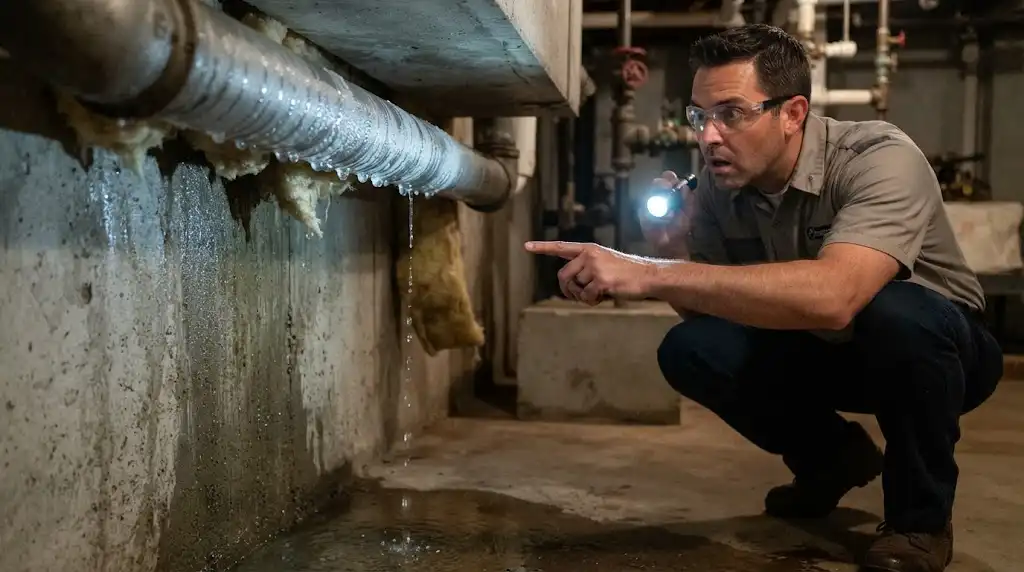

با بازکردن بخشی از سقف کاذب، مشخص میشود یک خط لوله آب سرد در بالای سقف قرار دارد که بخش قابلتوجهی از مسیر آن بدون عایق است. سطح بیرونی لوله کاملاً خیس بوده و قطرات آب به صورت پیوسته روی سقف کاذب میچکیدهاند.
بررسی دقیقتر نشان میدهد مشکل فقط به یک قسمت محدود نیست. در چند نقطه، عایق قدیمی از لوله جدا شده و در اطراف شیرآلات و اتصالات نیز پوشش حرارتی و مانع بخار به شکل مناسبی اجرا نشده است.

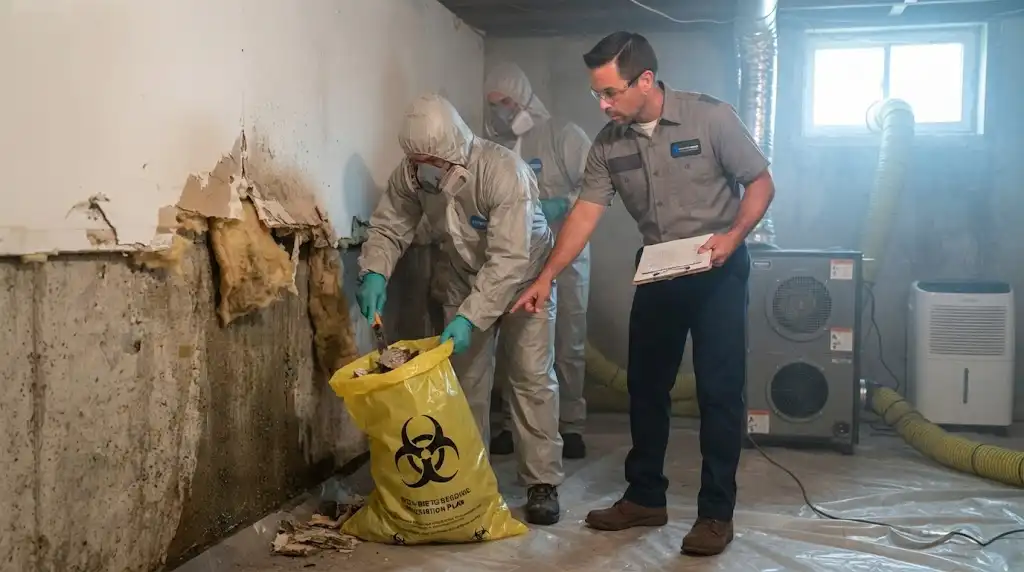

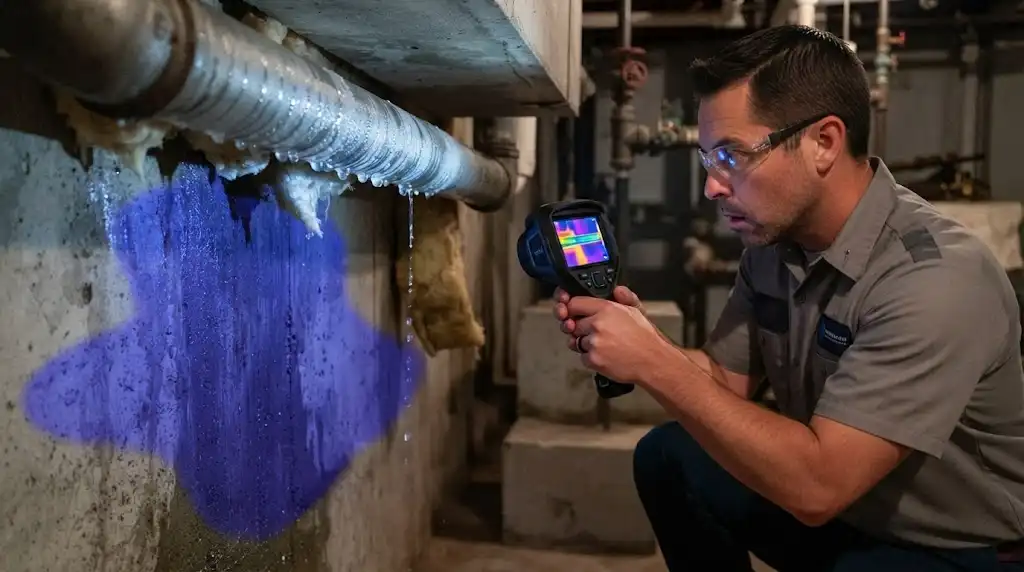

پس از بازدید مشخص میشود رطوبت طی مدت طولانی به سقف کاذب نفوذ کرده و بخشی از پوشش، رنگ، اتصالات و تجهیزات زیر آن را آسیب زده است. هزینه تعمیر و تعویض بخشهای آسیبدیده در نهایت به حدود ۵۰ میلیون تومان میرسد.
این حادثه نمونه روشنی از تفاوت میان «خرابی تأسیسات» و «خرابی ناشی از اجرای نادرست عایقکاری» است.
چرا لوله عرق میکند؟
نقطه شبنم عامل اصلی است
هوای محیط همیشه مقداری بخار آب دارد. هنگامی که هوای مرطوب با سطحی سرد برخورد میکند، اگر دمای سطح از نقطه شبنم پایینتر باشد، بخار آب به مایع تبدیل میشود.
برای مثال، فرض کنید دمای محیط ۲۸ درجه سانتیگراد و رطوبت نسبی ۶۰ درصد باشد. در چنین شرایطی، نقطه شبنم تقریباً در محدوده ۱۹ تا ۲۰ درجه سانتیگراد قرار میگیرد.
اگر دمای سطح لوله ۱۰ یا ۱۲ درجه باشد، اختلاف قابلتوجهی با نقطه شبنم ایجاد خواهد شد. نتیجه طبیعی چنین شرایطی، تشکیل قطرات آب روی سطح لوله است.
عایق فقط برای جلوگیری از اتلاف انرژی نیست
بسیاری از افراد تصور میکنند هدف عایقکاری لوله صرفاً جلوگیری از گرمشدن یا سردشدن سیال است. در خطوط سرد، عایق نقش مهم دیگری نیز دارد: جلوگیری از رسیدن سطح خارجی لوله به دمایی پایینتر از نقطه شبنم.
به همین دلیل در لولههای آب سرد، سیستمهای سرمایش و برخی کانالها، طراحی عایق حرارتی باید همزمان با کنترل رطوبت و بخار آب انجام شود.
اشتباه اصلی در این سناریو چه بود؟
مشکل را نمیتوان فقط به «عایقنکردن لوله» محدود کرد. چند خطای کوچک کنار یکدیگر قرار گرفته بودند و یک خسارت بزرگ ایجاد کردند.
۱. حذف عایق در مسیرهای کوتاه
گاهی تصور میشود چند متر لوله یا یک قطعه کوتاه نیازی به عایق ندارد. همین بخش کوچک میتواند سردترین نقطه سیستم باشد و شروع تشکیل میعان از همانجا اتفاق بیفتد.
۲. عایقکاری ناقص اتصالات
شیرآلات، فلنجها، زانوها و اتصالات معمولاً نقاط دشوارتری برای عایقکاری هستند. حذف عایق در این قسمتها باعث ایجاد نقاط سرد و افزایش احتمال میعان میشود.
۳. قطعشدن مانع بخار
در خطوط سرد، فقط ضخامت عایق اهمیت ندارد. نفوذ بخار آب به داخل ساختار عایق میتواند عملکرد حرارتی سیستم را کاهش دهد و در طول زمان باعث خیسشدن عایق شود.
۴. استفاده از عایق نامناسب
هر ماده عایقی برای همه کاربردها مناسب نیست. عایق یک خط آب سرد باید علاوه بر مقاومت حرارتی، در برابر نفوذ بخار آب نیز عملکرد مناسبی داشته باشد.
۵. بیتوجهی به شرایط محیطی
دمای هوا، رطوبت نسبی، جریان هوا و دمای سیال داخل لوله بر انتخاب سیستم عایق اثر میگذارند. یک ضخامت ثابت نمیتواند برای همه شرایط پاسخ مناسب ایجاد کند.
چگونه بفهمیم لوله نیاز به عایق دارد؟
پاسخ ساده این است: اگر سطح لوله بتواند در شرایط بهرهبرداری به دمایی پایینتر از نقطه شبنم محیط برسد، احتمال تشکیل میعان وجود دارد.
برای ارزیابی دقیقتر، چهار پارامتر باید بررسی شود:
- دمای سیال داخل لوله
- دمای محیط
- رطوبت نسبی محیط
- ضخامت و ضریب هدایت حرارتی عایق
در ساختمانهای بزرگ، تجهیزات اندازهگیری دما و رطوبت میتوانند اطلاعات دقیقتری فراهم کنند. برای پروژههای حساس نیز محاسبات انتقال حرارت و بررسی ریسک میعان، مبنای مطمئنتری برای تعیین ضخامت عایق هستند.
نقش ضخامت عایق در جلوگیری از خسارت
ضخامت عایق باید به گونهای انتخاب شود که دمای سطح خارجی لوله در شرایط طراحی از نقطه شبنم بالاتر بماند. البته افزایش ضخامت بهتنهایی تضمینکننده عملکرد مطلوب نیست.
کیفیت اتصال عایق، نفوذ بخار، فشردگی، درزها و نقاط قطعشده نیز اثر مستقیم دارند. حتی یک عایق ضخیم با درزهای باز میتواند در محل اتصال دچار میعان شود.
استانداردها و دستورالعملهای فنی مرتبط با عایقکاری تأسیسات مکانیکی، از جمله استانداردهای سری ASTM، EN و الزامات طراحی تأسیسات ساختمان، بسته به نوع پروژه میتوانند برای انتخاب مواد و روش اجرا مورد استفاده قرار گیرند. در ایران نیز الزامات مقررات ملی ساختمان و مشخصات فنی پروژه باید مبنای اجرا قرار گیرند.
راهکارهای کاربردی برای جلوگیری از خسارت لوله بدون عایق
راهکار اول: تمام مسیر لوله را عایق کنید
عایق باید در تمام مسیر مورد نیاز پیوستگی داشته باشد. باقیگذاشتن قسمتهای کوتاه بدون پوشش، بهخصوص در محیط مرطوب یا نقاط کمتهویه، میتواند مشکلساز شود.
راهکار دوم: مانع بخار را جدی بگیرید
برای لولههای سرد، کنترل نفوذ بخار آب به اندازه مقاومت حرارتی اهمیت دارد. درزهای عایق باید با روش مناسب بسته شوند تا بخار مرطوب نتواند به سطح سرد لوله برسد.
راهکار سوم: اتصالات را فراموش نکنید
زانوها، شیرها، فلنجها و اتصالات باید با جزئیات مناسب عایق شوند. اگر طراحی عایق این نقاط از ابتدا انجام نشود، اجرای نهایی معمولاً پر از نقاط ضعف خواهد بود.
راهکار چهارم: بعد از اجرا تست کنید
پس از راهاندازی سیستم، سطح عایق و لوله باید بررسی شود. مشاهده قطرات آب، تغییر رنگ عایق یا افزایش رطوبت اطراف خط میتواند نشانه عملکرد نامناسب باشد.
راهکار پنجم: بازدید دورهای انجام دهید
عایقکاری یک عملیات یکباره و بدون نیاز به نگهداری نیست. ضربه، تعمیرات تأسیسات، بازشدن اتصالات و فرسودگی پوشش میتواند در طول زمان مسیرهای بدون عایق ایجاد کند.
چرا خسارت ۵۰ میلیونی قابل پیشگیری بود؟
اگر در همان بازدید اولیه مشخص میشد که بخشی از خط لوله بدون عایق است، هزینه اصلاح آن احتمالاً بسیار کمتر از هزینه تعمیر سقف و تجهیزات میبود.
این اختلاف هزینه یک اصل مهم در نگهداری ساختمان را نشان میدهد: هزینه پیشگیری معمولاً بسیار کمتر از هزینه اصلاح خسارت ثانویه است.
فرض کنید عایقکاری کامل یک مسیر لوله چند میلیون تومان هزینه داشته باشد، اما نشتی ناشی از میعان باعث تعویض سقف کاذب، رنگآمیزی، تعمیر تجهیزات و توقف فعالیت یک بخش ساختمان شود. در چنین شرایطی، یک نقص ساده به زنجیرهای از هزینههای مستقیم و غیرمستقیم تبدیل میشود.
چطور در یک بازدید فنی، لولههای پرریسک را شناسایی کنیم؟
بازرسی را میتوان با یک فرآیند پنجمرحلهای انجام داد:
مرحله اول: شناسایی خطوط سرد
تمام لولههایی که دمای سطح آنها میتواند کمتر از دمای محیط باشد مشخص شوند. خطوط آب سرد، مدارهای سرمایش و برخی سیستمهای برودتی معمولاً در اولویت هستند.
مرحله دوم: بررسی وضعیت عایق

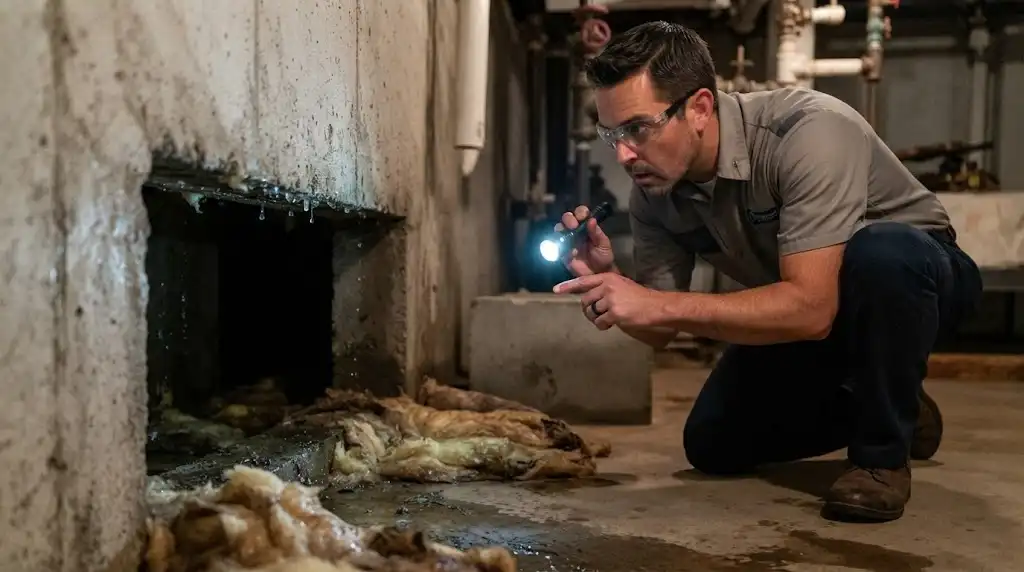

پارگی، جداشدگی، فشردگی، فرسودگی و وجود شکاف باید بررسی شود. هرگونه نقص در پوشش میتواند یک نقطه پرریسک ایجاد کند.
مرحله سوم: اندازهگیری محیط

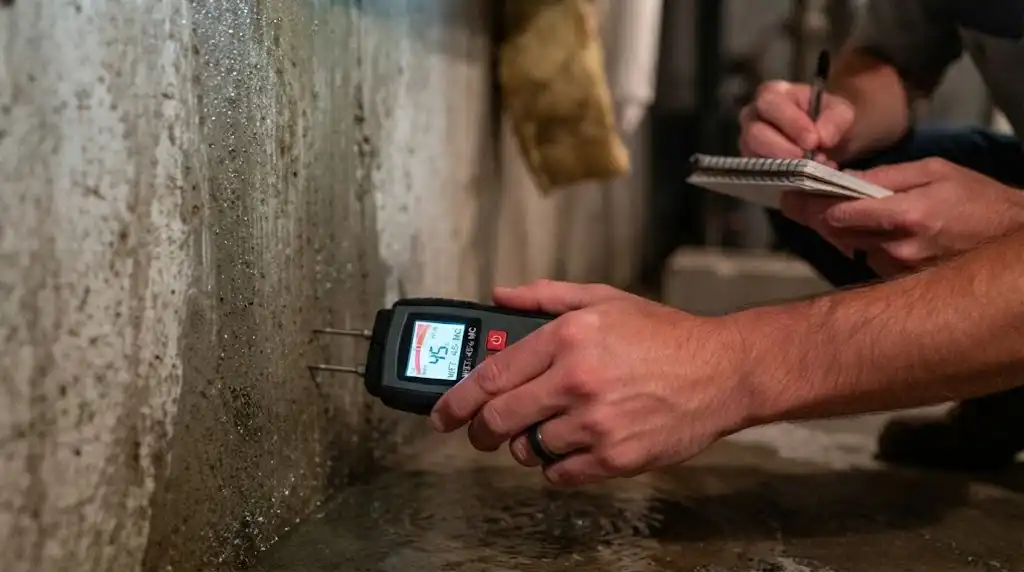

دما و رطوبت نسبی محیط ثبت شود. بدون این دادهها، ارزیابی خطر میعان بیشتر جنبه حدسی خواهد داشت.
مرحله چهارم: بررسی نقاط اتصال

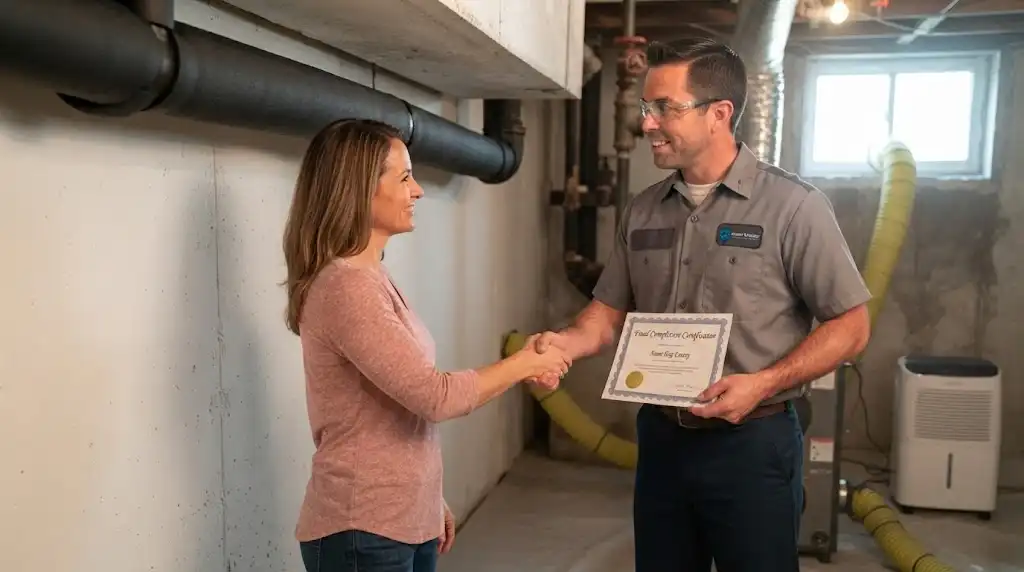

شیرها، فلنجها، زانوها، ساپورتها و محل عبور لوله از دیوار یا سقف باید با دقت بیشتری بررسی شوند.
مرحله پنجم: ثبت و اولویتبندی
نقاط دارای میعان یا عایق آسیبدیده ثبت و بر اساس شدت خطر دستهبندی شوند. نزدیکی لوله به تجهیزات برقی یا مصالح حساس به آب باید اولویت تعمیر را افزایش دهد.
خطاهای رایج در عایقکاری لوله
استفاده از چسب یا پوشش نامتناسب
مواد اتصال باید با نوع عایق و شرایط دمایی و رطوبتی سازگار باشند. استفاده از چسب نامناسب میتواند باعث بازشدن درزها شود.
فشردهکردن عایق
در برخی محصولات، فشردگی بیش از حد ساختار عایق را تغییر میدهد و عملکرد طراحیشده آن را کاهش میدهد.
بیتوجهی به ساپورتها
محل نگهداری لوله یکی از نقاطی است که ممکن است عایق در آن قطع یا فشرده شود. این قسمت باید از قبل جزئیات اجرایی مشخصی داشته باشد.
اجرای عایق روی لوله مرطوب
اگر سطح لوله پیش از نصب عایق دارای رطوبت باشد، بستن آن داخل سیستم عایق میتواند مشکلات بعدی ایجاد کند. شرایط سطح باید پیش از اجرا کنترل شود.
پوشاندن سریع عایق آسیبدیده
گاهی برای زیبایی، روی عایق آسیبدیده پوشش جدید اجرا میشود؛ در حالی که ابتدا باید علت خرابی و وضعیت لایه زیرین بررسی شود.
عایقکاری لوله و کاهش مصرف انرژی
کنترل میعان تنها یکی از مزایای عایقکاری تأسیسات است. کاهش انتقال حرارت از لولهها نیز میتواند به حفظ دمای سیال و کاهش بار سیستم کمک کند.
در مدارهای آب سرد، عایق مناسب باعث میشود گرمای محیط با سرعت کمتری وارد سیال شود. برای سیستمهای آب گرم نیز کاهش انتقال حرارت به محیط میتواند اتلاف انرژی را محدود کند.
بنابراین عایقکاری لوله باید هم از منظر جلوگیری از خسارت رطوبتی و هم از دیدگاه بهرهوری انرژی بررسی شود.
تفاوت عایقکاری لوله آب سرد و آب گرم
هدف در هر دو سیستم کاهش انتقال حرارت است، اما مسئله فنی یکسان نیست.
در لوله آب گرم، تمرکز اصلی معمولاً بر کاهش اتلاف انرژی و محافظت در برابر تماس با سطوح داغ است. در خط آب سرد، علاوه بر کاهش ورود گرما، جلوگیری از رسیدن دمای سطح به زیر نقطه شبنم اهمیت ویژهای دارد.
به همین دلیل انتخاب عایق برای هر دو کاربرد باید بر اساس شرایط واقعی سیستم انجام شود و نمیتوان صرفاً یک نوع محصول یا ضخامت را برای تمام خطوط تجویز کرد.
جمعبندی؛ یک لوله ساده چگونه به خسارت بزرگ تبدیل شد؟
داستان خسارت ۵۰ میلیونی از یک خرابی پیچیده آغاز نشد. یک خط لوله بدون عایق، در شرایطی که دمای سطح آن از نقطه شبنم محیط پایینتر بود، بهتدریج دچار میعان شد و رطوبت ایجادشده به سقف و تجهیزات اطراف آسیب رساند.
نتیجه این حادثه نشان میدهد که عایقکاری لوله بخشی از الزامات عملکردی تأسیسات است، نه یک اقدام صرفاً ظاهری. طراحی ضخامت مناسب، پیوستگی عایق، کنترل بخار، پوشش اتصالات و بازدید دورهای میتواند از هزینههای سنگین جلوگیری کند.
برای یک مدیر ساختمان یا مسئول نگهداری، سادهترین اقدام این است که در بازدیدهای دورهای فقط به نشتی لوله نگاه نکند؛ سطح عایق، نقاط اتصال، آثار میعان و شرایط دما و رطوبت نیز باید بررسی شوند. گاهی پیشگیری از یک خسارت چند ده میلیونی با پیدا کردن همان یک متر لوله بدون عایق امکانپذیر است.
