محاسبه نرخ انتقال بخار آب (MVTR) در عایقها و اهمیت آن
محاسبه نرخ انتقال بخار آب (MVTR) در عایقها چیست؟
نرخ انتقال بخار آب یا MVTR (Moisture Vapor Transmission Rate) شاخصی است که مقدار بخار آبی را که در مدت زمان مشخص از یک متر مربع سطح عایق عبور میکند، اندازهگیری میکند. این پارامتر معمولاً بر حسب گرم بر متر مربع در ۲۴ ساعت (g/m²/24h) بیان میشود و یکی از مهمترین معیارهای ارزیابی عملکرد عایقهای حرارتی، برودتی و رطوبتی به شمار میرود. هرچه مقدار MVTR کمتر باشد، مقاومت عایق در برابر نفوذ بخار آب بیشتر بوده و احتمال ایجاد میعان، خوردگی و افت عملکرد سیستم کاهش مییابد.
اهمیت محاسبه نرخ انتقال بخار آب (MVTR) در عایقها
عملکرد یک عایق تنها به ضریب هدایت حرارتی محدود نمیشود. در بسیاری از پروژههای صنعتی، ساختمانی و تأسیساتی، نفوذ بخار آب میتواند خسارتهایی به مراتب بیشتر از اتلاف انرژی ایجاد کند. از همین رو مهندسان هنگام انتخاب عایق، علاوه بر بررسی ضریب انتقال حرارت، مقدار MVTR را نیز ارزیابی میکنند.

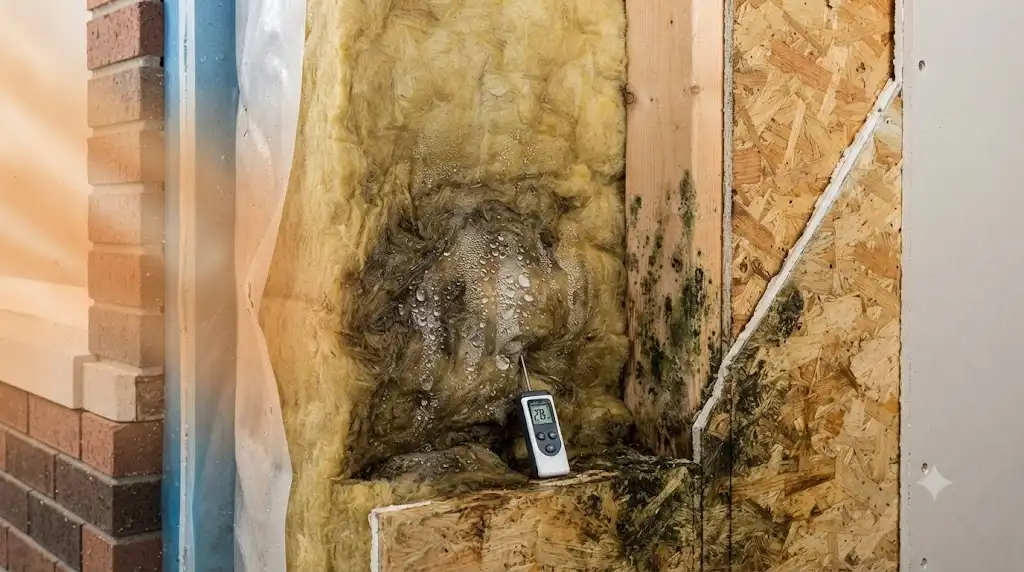

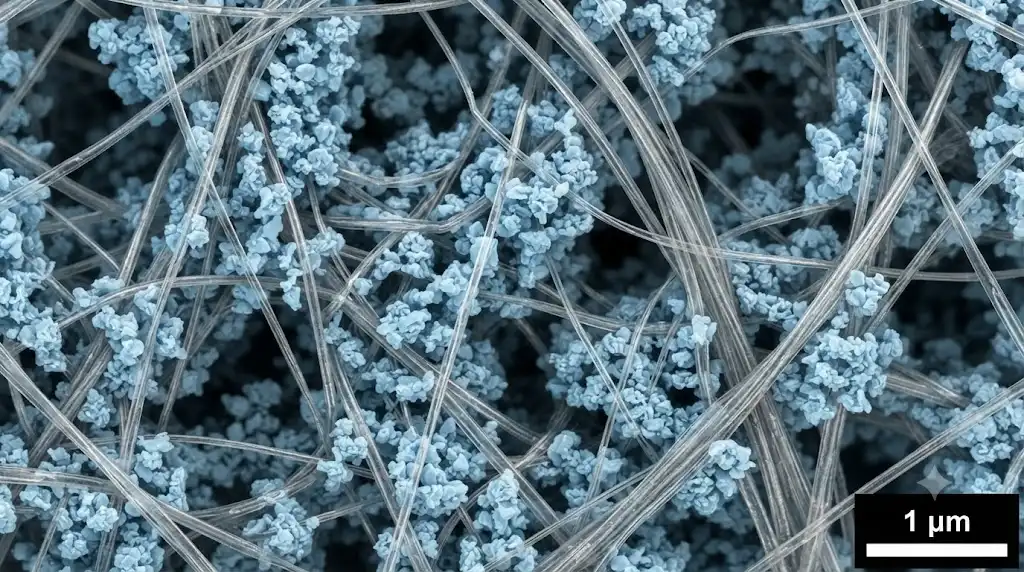

نفوذ بخار آب به داخل ساختار عایق باعث افزایش رطوبت داخلی، کاهش مقاومت حرارتی، رشد قارچ و کپک، ایجاد خوردگی زیر عایق (CUI)، کاهش عمر تجهیزات و افزایش هزینههای تعمیرات خواهد شد. بنابراین محاسبه صحیح نرخ انتقال بخار آب نقش مهمی در طراحی سیستمهای پایدار دارد.
نرخ انتقال بخار آب (MVTR) چیست؟
MVTR میزان عبور مولکولهای بخار آب از یک ماده در شرایط کنترلشده آزمایشگاهی است. این شاخص نشان میدهد یک عایق تا چه اندازه میتواند در برابر نفوذ رطوبت مقاومت کند.
در پروژههایی مانند خطوط آب سرد، مخازن کرایوژنیک، سردخانهها، اتاقهای تمیز، صنایع غذایی، صنایع دارویی و پالایشگاهها، کنترل بخار آب اهمیت بسیار بالایی دارد زیرا کوچکترین نفوذ رطوبت میتواند باعث تشکیل شبنم و آسیب جدی به تجهیزات شود.
تفاوت MVTR با نفوذپذیری بخار آب
گاهی MVTR با ضریب نفوذپذیری بخار آب اشتباه گرفته میشود؛ در حالی که این دو مفهوم یکسان نیستند.
MVTR مقدار واقعی بخار عبوری از سطح مشخص را نشان میدهد، اما ضریب نفوذپذیری بخار ویژگی ذاتی ماده است و مستقل از ابعاد نمونه اندازهگیری میشود.
به بیان ساده، MVTR عملکرد عملی یک محصول را نمایش میدهد، در حالی که Permeability خصوصیت فیزیکی خود ماده است.
اهمیت کنترل بخار آب در عایقها
نفوذ بخار آب میتواند پیامدهای متعددی ایجاد کند که مهمترین آنها عبارتاند از:
- کاهش راندمان حرارتی عایق
- افزایش مصرف انرژی
- ایجاد شبنم روی سطوح
- خوردگی زیر عایق (CUI)
- کاهش عمر تجهیزات
- تخریب ساختار عایق
- رشد قارچ و باکتری
- افزایش هزینه نگهداری
به همین دلیل بسیاری از استانداردهای طراحی تأسیسات صنعتی، کنترل بخار آب را به عنوان یکی از الزامات اصلی معرفی میکنند.
عوامل مؤثر بر نرخ انتقال بخار آب
دمای محیط
با افزایش دما، انرژی مولکولهای بخار آب بیشتر میشود و سرعت عبور آنها از برخی مواد افزایش پیدا میکند.
اختلاف فشار بخار
هرچه اختلاف فشار بخار میان دو سمت عایق بیشتر باشد، نرخ انتقال نیز افزایش خواهد یافت.
ضخامت عایق
ضخامت بیشتر معمولاً مقاومت بالاتری در برابر عبور بخار ایجاد میکند و مقدار MVTR را کاهش میدهد.
نوع ساختار عایق
ساختار سلول بسته نسبت به ساختار سلول باز مقاومت بسیار بیشتری در برابر نفوذ بخار دارد.
کیفیت نصب
حتی بهترین عایق نیز در صورت اجرای نامناسب، عملکرد واقعی خود را از دست خواهد داد.
واحد اندازهگیری MVTR
متداولترین واحدهای اندازهگیری عبارتاند از:
- g/m²/24h
- g/m²/day
- g/100in²/day
- g/m²/week
در پروژههای بینالمللی معمولاً از واحد گرم بر متر مربع در ۲۴ ساعت استفاده میشود.
استانداردهای اندازهگیری MVTR
اندازهگیری نرخ انتقال بخار آب براساس استانداردهای معتبر انجام میشود تا نتایج آزمایشها قابل مقایسه باشند.
مهمترین استانداردها عبارتاند از:
ASTM E96
پرکاربردترین استاندارد اندازهگیری نرخ انتقال بخار آب که از دو روش Wet Cup و Dry Cup استفاده میکند.
ISO 12572
این استاندارد برای اندازهگیری انتقال بخار آب در مصالح ساختمانی کاربرد گستردهای دارد.
ASTM C355
برای بررسی خواص بخار آب در عایقهای حرارتی مورد استفاده قرار میگیرد.
EN 12086
یکی از استانداردهای اروپایی جهت تعیین خواص انتقال بخار در محصولات عایق است.
روش محاسبه نرخ انتقال بخار آب
به طور کلی فرمول محاسبه به صورت زیر تعریف میشود:
MVTR = میزان تغییر جرم ÷ (مساحت × زمان)
که در آن:
- تغییر جرم بر حسب گرم
- مساحت بر حسب متر مربع
- زمان بر حسب ساعت یا روز
خواهد بود.

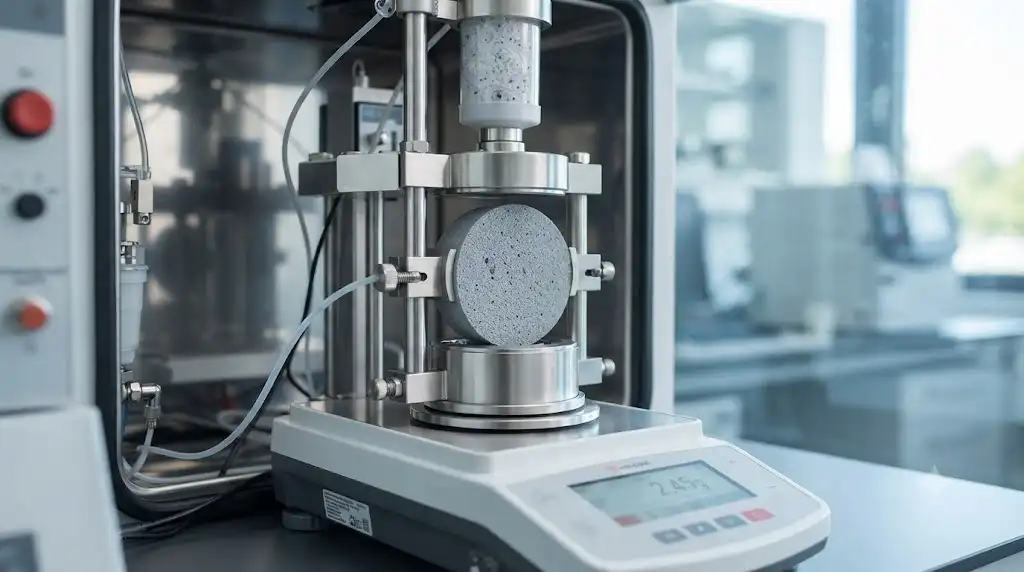

مراحل محاسبه MVTR
مرحله اول: آمادهسازی نمونه
نمونه عایق با ابعاد استاندارد تهیه میشود.
مرحله دوم: کنترل شرایط محیطی
دمای محیط و رطوبت نسبی مطابق استاندارد تنظیم میشوند.

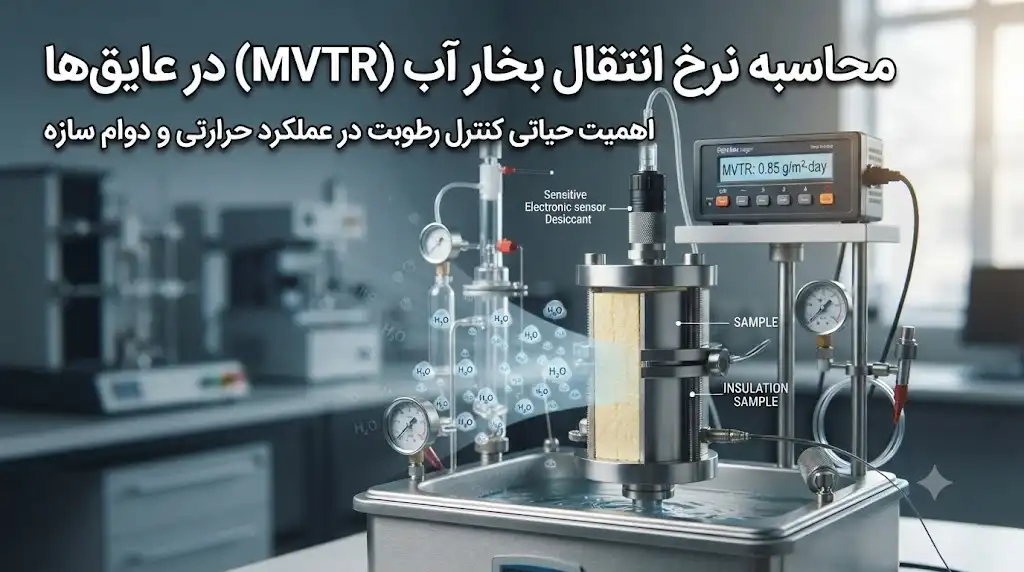

مرحله سوم: نصب نمونه روی کاپ آزمایش
نمونه روی محفظه مخصوص قرار میگیرد تا تنها مسیر انتقال بخار از داخل عایق باشد.
مرحله چهارم: اندازهگیری تغییر جرم
وزن نمونه در بازههای زمانی مشخص ثبت میشود.
مرحله پنجم: انجام محاسبات
پس از پایان آزمون، مقدار MVTR با استفاده از فرمول استاندارد محاسبه خواهد شد.
اهمیت MVTR در انتخاب عایق
انتخاب عایق تنها بر اساس قیمت یا ضریب انتقال حرارت تصمیم درستی نیست. مقدار MVTR مشخص میکند که عایق در طول سالهای بهرهبرداری چگونه در برابر رطوبت مقاومت خواهد کرد.
در پروژههایی که دمای سیال کمتر از دمای محیط است، پایین بودن MVTR اهمیت دوچندان پیدا میکند زیرا احتمال تشکیل میعان بسیار زیاد خواهد بود.

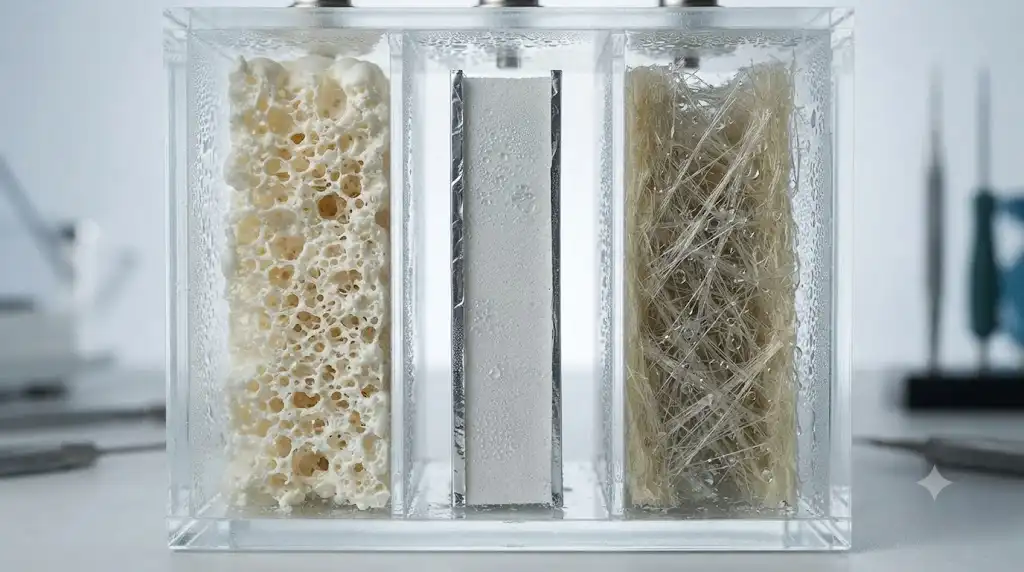

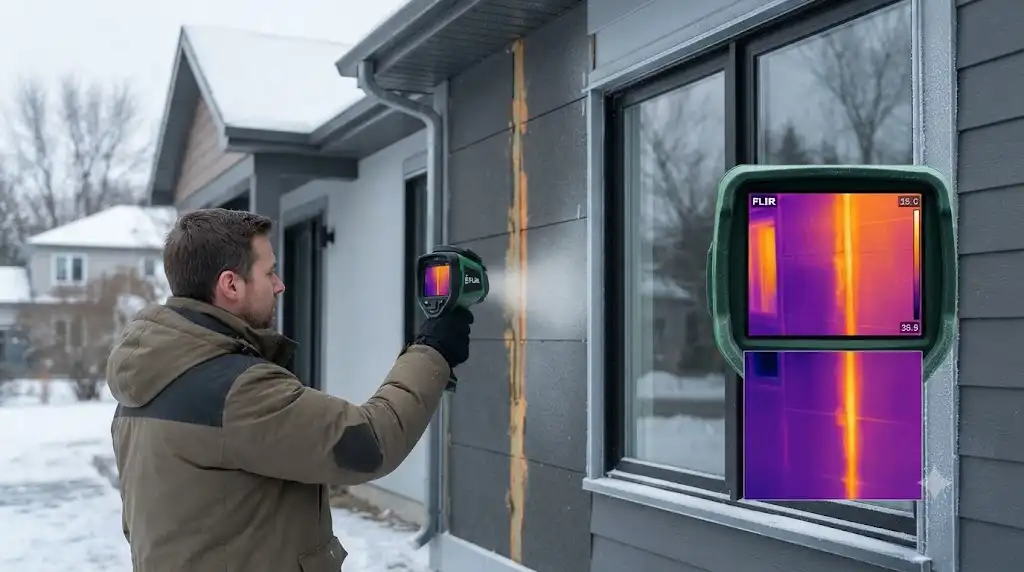

مقایسه MVTR در انواع عایقها
عایق الاستومری
ساختار سلول بسته باعث میشود نرخ انتقال بخار آب بسیار پایین باشد و در سیستمهای سرمایشی عملکرد مطلوبی ارائه دهد.
پشم سنگ
اگرچه مقاومت حرارتی مناسبی دارد، اما بدون روکش بخاربند در برابر نفوذ رطوبت آسیبپذیر است.
پشم شیشه
نفوذپذیری بخار آب نسبتاً بالا بوده و معمولاً به لایه بخاربند نیاز دارد.
پلییورتان
در صورت تولید با سلول بسته، مقاومت مناسبی در برابر بخار آب ایجاد میکند.
پلیاتیلن فومی
در بسیاری از کاربردهای ساختمانی به دلیل MVTR پایین مورد استفاده قرار میگیرد.
ارتباط MVTR با ضریب مقاومت بخار آب (μ)
ضریب μ نشان میدهد مقاومت یک ماده نسبت به هوا در برابر عبور بخار آب چند برابر است.
هرچه مقدار μ بیشتر باشد، عبور بخار کمتر خواهد بود و معمولاً MVTR نیز کاهش پیدا میکند.
خطاهای رایج در محاسبه MVTR
یکی از اشتباهات متداول، مقایسه نتایج آزمایشهایی است که در شرایط دمایی متفاوت انجام شدهاند.
گاهی نیز ضخامت نمونهها یکسان نیست و همین موضوع باعث برداشت نادرست از عملکرد عایق میشود.
استفاده از نمونههای آسیبدیده، کالیبره نبودن تجهیزات آزمایشگاهی، بیتوجهی به رطوبت نسبی محیط و تفسیر نادرست واحدهای اندازهگیری نیز از دیگر خطاهای رایج هستند.
راهکارهای افزایش عملکرد عایق در برابر بخار آب
انتخاب عایق سلول بسته
این نوع عایق کمترین میزان انتقال بخار آب را دارد.

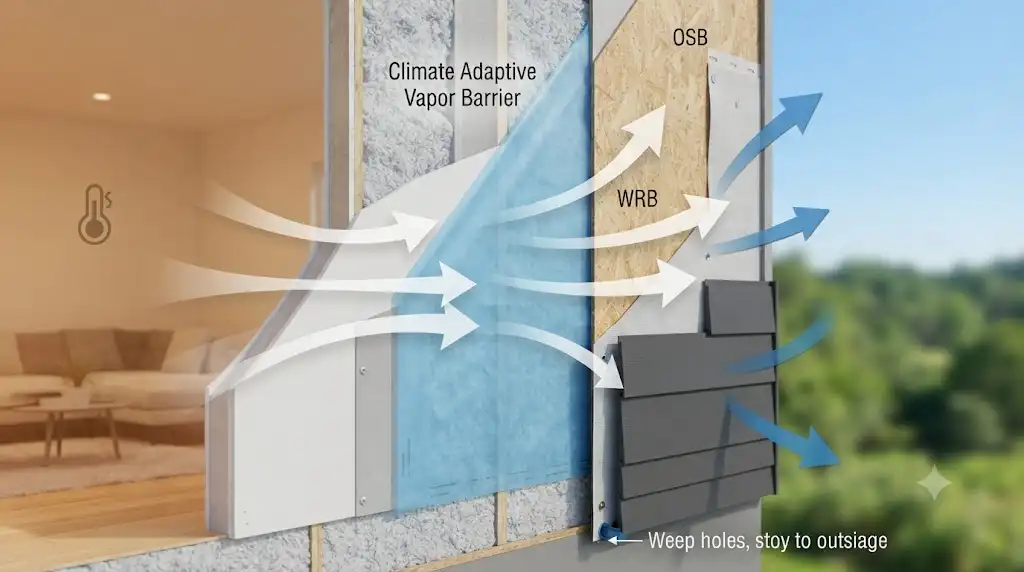

استفاده از بخاربند مناسب
در شرایطی که احتمال نفوذ رطوبت زیاد است، نصب لایه بخاربند ضروری خواهد بود.
اجرای صحیح اتصالات
تمام درزها باید به طور کامل آببندی شوند تا مسیر نفوذ بخار ایجاد نشود.
بازرسی دورهای
کنترل وضعیت روکش و اتصالات از افزایش رطوبت داخلی جلوگیری میکند.
انتخاب محصول دارای گواهی استاندارد
استفاده از عایقهایی که نتایج آزمونهای معتبر MVTR را ارائه میکنند، ریسک پروژه را کاهش میدهد.
سناریوی اجرایی
فرض کنید یک مجتمع دارویی قصد اجرای شبکه آب سرد با دمای ۵ درجه سانتیگراد را دارد. در صورت انتخاب عایقی با MVTR بالا، بخار آب محیط به تدریج وارد ساختار عایق میشود. پس از مدتی، میعان در سطح لوله ایجاد شده و رطوبت به ساپورتها و تجهیزات فلزی منتقل میشود. نتیجه این وضعیت، خوردگی، افزایش مصرف انرژی و کاهش عمر سیستم خواهد بود.
اکنون همان پروژه را با عایق سلول بسته دارای MVTR پایین اجرا کنید. نفوذ بخار آب به حداقل میرسد، دمای سطح کنترل میشود، احتمال تشکیل شبنم کاهش پیدا میکند و هزینههای نگهداری در بلندمدت به شکل محسوسی کمتر خواهد بود.
نقش MVTR در بهینهسازی مصرف انرژی
عایقی که بخار آب را جذب کند، به مرور ضریب انتقال حرارتی آن افزایش مییابد. این اتفاق باعث میشود تجهیزات سرمایشی یا گرمایشی برای حفظ دمای مطلوب انرژی بیشتری مصرف کنند. انتخاب عایق با MVTR پایین علاوه بر جلوگیری از نفوذ رطوبت، موجب حفظ راندمان حرارتی و کاهش هزینههای انرژی در کل دوره بهرهبرداری میشود.
جمعبندی
محاسبه نرخ انتقال بخار آب (MVTR) یکی از مهمترین معیارهای ارزیابی عملکرد عایقهای حرارتی و برودتی است. این شاخص نشان میدهد که یک عایق تا چه اندازه در برابر نفوذ بخار آب مقاومت میکند و چگونه میتواند از ایجاد میعان، خوردگی، کاهش راندمان حرارتی و افزایش هزینههای تعمیرات جلوگیری کند. انتخاب محصول مناسب، توجه به استانداردهای آزمون، اجرای صحیح سیستم عایقکاری و انجام بازرسیهای دورهای، مجموعه اقداماتی هستند که عملکرد واقعی عایق را در طول سالهای بهرهبرداری تضمین میکنند.
سوالات متداول
MVTR چیست؟
MVTR میزان عبور بخار آب از یک متر مربع سطح عایق در مدت زمان مشخص است و معمولاً بر حسب گرم بر متر مربع در ۲۴ ساعت بیان میشود.
چرا MVTR در عایقها اهمیت دارد؟
زیرا مقدار پایین آن از نفوذ رطوبت، تشکیل میعان، خوردگی تجهیزات و کاهش راندمان حرارتی جلوگیری میکند.
آیا هرچه MVTR کمتر باشد بهتر است؟
در اغلب سیستمهای سرمایشی، برودتی و صنعتی بله؛ زیرا مقاومت بیشتری در برابر بخار آب ایجاد میشود.
MVTR چگونه اندازهگیری میشود؟
این شاخص با استفاده از استانداردهایی مانند ASTM E96 و ISO 12572 در شرایط کنترلشده آزمایشگاهی اندازهگیری میشود.
چه عواملی بر MVTR تأثیر میگذارند؟
دما، اختلاف فشار بخار، ضخامت عایق، نوع ساختار سلولی، کیفیت ساخت و نحوه نصب از مهمترین عوامل مؤثر هستند.
بهترین نوع عایق از نظر مقاومت در برابر بخار آب چیست؟
عایقهای الاستومری و سایر عایقهای سلول بسته معمولاً کمترین نرخ انتقال بخار آب را دارند.
آیا بخاربند میتواند MVTR را کاهش دهد؟
بله. استفاده صحیح از بخاربند، میزان نفوذ بخار آب به ساختار عایق را به طور قابل توجهی کاهش میدهد.
آیا افزایش ضخامت عایق همیشه باعث کاهش MVTR میشود؟
در بسیاری از مواد عایق، افزایش ضخامت مقاومت در برابر انتقال بخار را بیشتر میکند، اما نوع ساختار و کیفیت ماده نیز نقش تعیینکنندهای در عملکرد نهایی دارند.
