هزینه هر متر ساپورت لوله صنعتی؛ تخمین بودجه پروژه شما
هزینه هر متر ساپورت لوله صنعتی به عواملی مانند نوع ساپورت، جنس و ضخامت فولاد، قطر و وزن لوله، بارهای واردشده، پوشش ضدخوردگی، روش ساخت، تعداد نقاط تکیه‌گاه و شرایط نصب وابسته است. به همین دلیل نمی‌توان یک قیمت ثابت برای تمام پروژه‌ها تعیین کرد. برآورد دقیق زمانی به دست می‌آید که مشخصات فنی خط لوله، نوع سازه نگهدارنده و مقدار متریال موردنیاز مشخص باشد.
برای تخمین بودجه، ابتدا باید طول مسیر لوله، تعداد ساپورت‌ها و فاصله تقریبی آن‌ها مشخص شود. سپس وزن فولاد مصرفی، اتصالات، کلمپ‌ها، پیچ‌ومهره، عملیات جوشکاری، رنگ یا گالوانیزه و هزینه نصب محاسبه می‌شود. در پروژه‌های صنعتی بزرگ، همین جزئیات می‌توانند اختلاف قابل‌توجهی میان برآورد اولیه و هزینه نهایی ایجاد کنند.

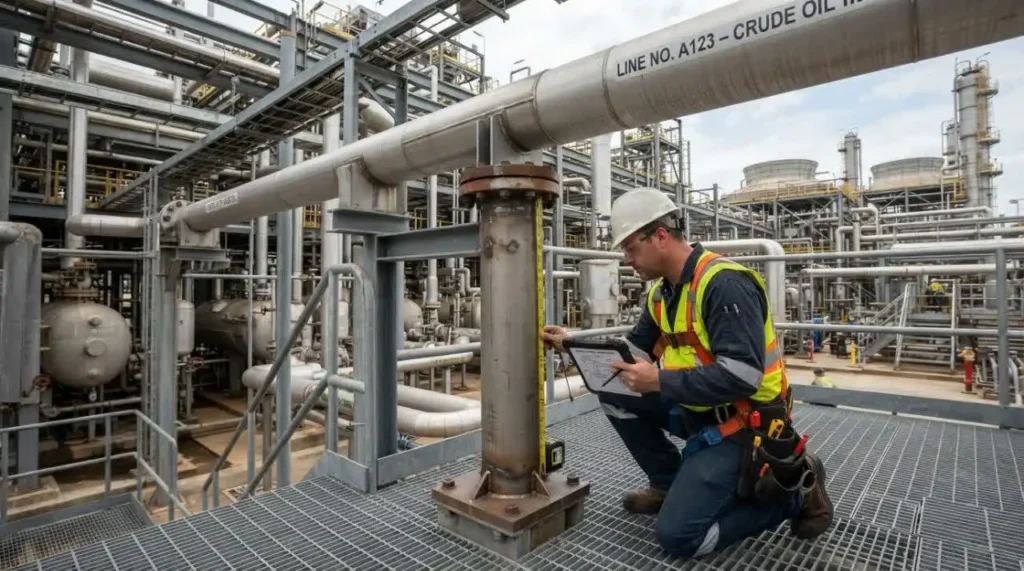

هزینه هر متر ساپورت لوله صنعتی چقدر است؟
هزینه هر متر ساپورت لوله صنعتی یک عدد ثابت نیست و بر اساس وزن فولاد مصرفی، نوع ساپورت، ابعاد پروفیل، جنس متریال، پوشش سطحی، نوع اتصال و هزینه ساخت و نصب تعیین می‌شود. برای بودجه‌بندی، بهتر است قیمت ساپورت به‌صورت «هزینه متری» و هم‌زمان «هزینه هر نقطه تکیه‌گاه» بررسی شود؛ زیرا در یک مسیر ممکن است فاصله ساپورت‌ها یا طراحی آن‌ها متفاوت باشد.

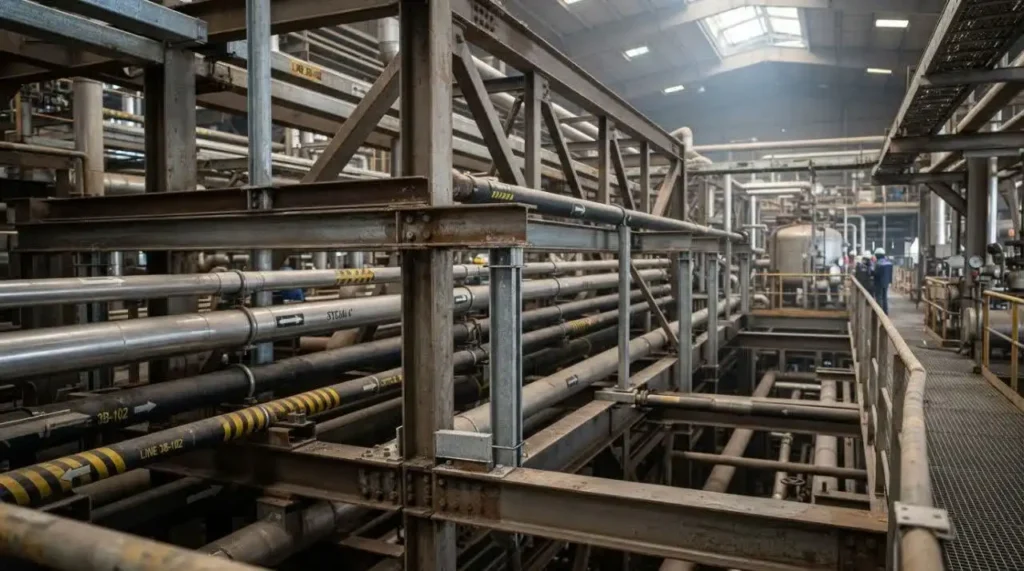

ساپورت لوله صنعتی چیست و چرا روی بودجه پروژه اثر دارد؟
ساپورت لوله صنعتی مجموعه‌ای از اجزای مکانیکی و سازه‌ای است که وزن خط لوله و متعلقات آن را تحمل کرده و موقعیت لوله را در مسیر طراحی‌شده حفظ می‌کند. این مجموعه ممکن است شامل پروفیل، نبشی، تیرآهن، کلمپ، U-Bolt، بست، صفحه‌ستون، پیچ‌ومهره، جوش و تجهیزات خاص مانند اسپرینگ ساپورت باشد.
وظیفه ساپورت تنها نگه داشتن لوله نیست. کنترل جابه‌جایی، انتقال بار به سازه، محدود کردن ارتعاشات و فراهم کردن امکان حرکت کنترل‌شده ناشی از انبساط حرارتی نیز در طراحی اهمیت دارد.
ASME B31.3 در الزامات طراحی پایپینگ فرایندی، موضوع ساپورت لوله، انعطاف‌پذیری، بارگذاری و واکنش‌های تکیه‌گاهی را در کنار سایر الزامات طراحی مورد توجه قرار می‌دهد.
بنابراین انتخاب ارزان‌ترین بست یا سبک‌ترین پروفیل الزاماً به معنی کاهش واقعی هزینه پروژه نیست. اگر ظرفیت تحمل بار کافی نباشد، اصلاح یا تعویض ساپورت در مراحل بعدی می‌تواند هزینه بیشتری ایجاد کند.
چه عواملی هزینه هر متر ساپورت لوله صنعتی را تعیین می‌کنند؟
نوع ساپورت
ساپورت‌های ساده زیر لوله معمولاً ساختار ساده‌تری نسبت به ساپورت‌های هدایت‌کننده، مهاربندی‌شده یا فنری دارند. هرچه مکانیزم نگهدارنده پیچیده‌تر شود، مقدار متریال، زمان ساخت و هزینه نصب نیز افزایش پیدا می‌کند.
برای خطوط حساس، ممکن است استفاده از راهنما، استاپ، انکر یا اسپرینگ ساپورت ضروری باشد. چنین تجهیزاتی را نمی‌توان صرفاً با قیمت یک ساپورت معمولی مقایسه کرد.
وزن و ابعاد فولاد
یکی از مهم‌ترین مؤلفه‌های قیمت، وزن فولاد مصرفی است. پروفیل سنگین‌تر، صفحه ضخیم‌تر و قطعات تقویتی بیشتر، مستقیماً مقدار متریال موردنیاز را افزایش می‌دهند.
به همین علت قیمت ساپورت بهتر است همراه با وزن تقریبی فولاد در هر متر یا هر نقطه تکیه‌گاه بررسی شود. دو ساپورت با طول یکسان می‌توانند به دلیل تفاوت در مقطع فولاد، قیمت کاملاً متفاوتی داشته باشند.
قطر و وزن لوله
با افزایش قطر لوله، معمولاً بار واردشده بر تکیه‌گاه نیز افزایش پیدا می‌کند. وزن سیال، عایق، شیرآلات، فلنج‌ها و سایر متعلقات نیز باید در محاسبات بارگذاری لحاظ شود.
در خطوط بزرگ، حتی یک تغییر کوچک در آرایش ساپورت می‌تواند مقدار فولاد مصرفی را تغییر دهد. بنابراین استفاده از یک نرخ متری ثابت برای تمام قطرها روش دقیقی برای بودجه‌بندی نیست.
جنس متریال
فولاد کربنی، فولاد گالوانیزه و فولاد زنگ‌نزن از نظر قیمت خرید و الزامات ساخت تفاوت دارند. در محیط‌های خورنده نیز ممکن است انتخاب متریال یا پوشش مناسب، هزینه اولیه را افزایش دهد اما برای دوام سیستم ضروری باشد.
نوع متریال باید بر اساس شرایط محیطی، دمای کار، خوردگی و مشخصات پروژه تعیین شود.
پوشش ضدخوردگی
رنگ‌آمیزی صنعتی، پوشش‌های چندلایه یا گالوانیزه گرم می‌توانند بخشی از هزینه نهایی ساپورت باشند. هزینه این مرحله فقط به قیمت رنگ محدود نمی‌شود و آماده‌سازی سطح، سندبلاست، حمل قطعات و کنترل کیفیت پوشش نیز می‌تواند در قیمت نهایی مؤثر باشد.

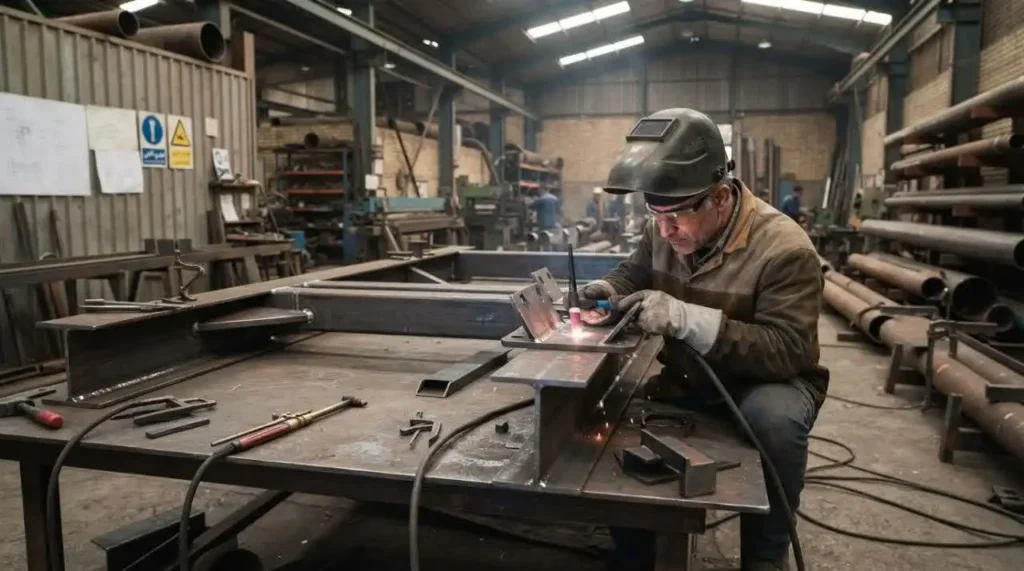

روش ساخت
ساپورت‌های ساخته‌شده در کارگاه معمولاً شامل برش، سوراخ‌کاری، مونتاژ و جوشکاری هستند. هرچه قطعه پیچیده‌تر باشد، زمان ساخت و میزان نیروی انسانی افزایش پیدا می‌کند.
ساخت ماژولار و استفاده از پروفیل‌های آماده در برخی پروژه‌ها می‌تواند زمان مونتاژ را کاهش دهد. در مقابل، ساپورت‌های سفارشی برای شرایط خاص معمولاً هزینه ساخت بالاتری دارند.
تفاوت قیمت ساپورت بر اساس نوع کاربرد

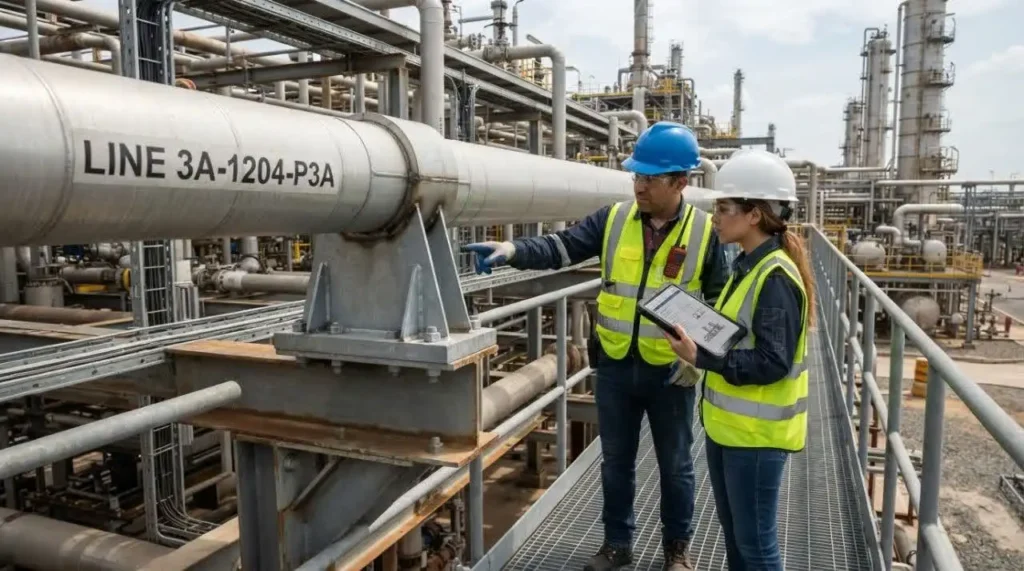

ساپورت ساده زیر لوله
این مدل برای شرایطی استفاده می‌شود که لوله به یک تکیه‌گاه ثابت و نسبتاً ساده نیاز دارد. ساختار آن می‌تواند شامل یک پایه فلزی و قطعه نگهدارنده باشد.
هزینه چنین سیستمی معمولاً از ساپورت‌های پیچیده کمتر است، اما ظرفیت بارگذاری همچنان باید بر اساس شرایط واقعی بررسی شود.

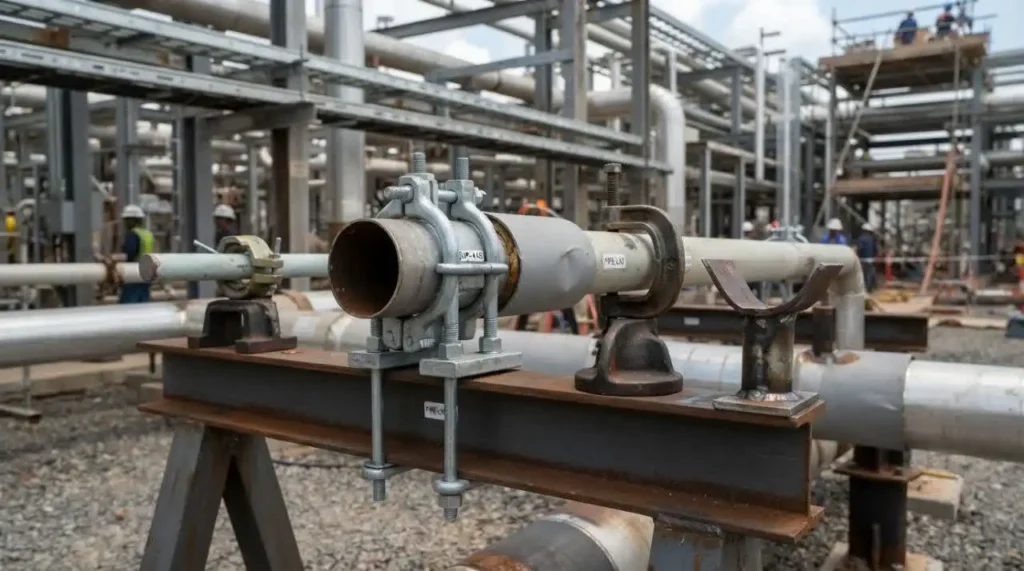

ساپورت U-Bolt
U-Bolt یکی از روش‌های متداول برای نگهداری لوله روی پایه یا سازه است. قیمت آن علاوه بر جنس فولاد، به قطر رزوه، ابعاد و نوع پوشش بست نیز وابسته است.
در بعضی کاربردها، U-Bolt نقش مهارکننده دارد و در برخی دیگر امکان حرکت کنترل‌شده باید در نظر گرفته شود. بنابراین نحوه بستن مهره‌ها و طراحی محل اتصال اهمیت زیادی دارد.
ساپورت دوپیچ یا کلمپی
کلمپ‌های دوپیچ زمانی کاربرد دارند که نیاز به اتصال محکم‌تر و کنترل بهتر لوله وجود داشته باشد. هزینه این مدل به ضخامت قطعات، ابعاد کلمپ، تعداد پیچ‌ها و نوع متریال بستگی دارد.
ساپورت فنری
اسپرینگ ساپورت برای شرایطی استفاده می‌شود که جابه‌جایی عمودی لوله در اثر تغییرات حرارتی اهمیت داشته باشد. این تجهیزات از نظر قیمت با یک ساپورت فلزی ساده قابل مقایسه نیستند.
طراحی اسپرینگ نیز باید بر اساس بار و جابه‌جایی موردنیاز انجام شود. ASME در مباحث طراحی ساپورت پایپینگ، انواع ساپورت‌های استاندارد، اسپرینگ‌های متغیر و ثابت و موضوعات مرتبط با بارگذاری را مطرح می‌کند.
هزینه هر متر ساپورت را چگونه تخمین بزنیم؟
یک روش کاربردی برای برآورد اولیه این است که هزینه را به چند جزء اصلی تقسیم کنیم:
هزینه کل تقریبی = متریال + ساخت + پوشش + اتصالات + حمل + نصب
برای محاسبه هزینه متری نیز می‌توان هزینه کل ساپورت‌های یک بخش مشخص را بر طول همان مسیر تقسیم کرد.
فرض کنید یک مسیر ۱۰۰ متری به ۲۰ نقطه تکیه‌گاه نیاز دارد. اگر هر نقطه شامل پایه، کلمپ، پیچ‌ومهره و متعلقات خاص خود باشد، هزینه واقعی فقط از تقسیم قیمت فولاد بر ۱۰۰ متر به دست نمی‌آید.
در چنین شرایطی باید مقدار فولاد مصرفی هر پایه، وزن بست‌ها، زمان ساخت و هزینه نصب نیز در نظر گرفته شود. نتیجه این محاسبه یک نرخ متری واقعی‌تر برای بودجه اولیه خواهد بود.
رابطه فاصله ساپورت‌ها با هزینه نهایی
فاصله بین ساپورت‌ها یکی از عوامل مهم در تخمین بودجه است. کاهش فاصله می‌تواند تعداد نقاط تکیه‌گاه را افزایش دهد و در نتیجه هزینه متری سیستم نگهدارنده را بالا ببرد.
افزایش بیش از حد فاصله نیز بدون محاسبات مهندسی قابل قبول نیست. خمش لوله، تنش‌های ایجادشده، وزن سیال و عایق و الزامات طراحی باید در تعیین محل ساپورت‌ها بررسی شوند.
در استانداردهای پایپینگ، طراحی ساپورت بخشی از فرایند کلی طراحی سیستم است و باید همراه با بارهای وارده و انعطاف‌پذیری خط بررسی شود.
چه هزینه‌هایی معمولاً در برآورد اولیه فراموش می‌شوند؟
بسیاری از اختلافات مالی پروژه از هزینه‌هایی ایجاد می‌شوند که در برآورد اولیه دیده نشده‌اند.
موارد زیر باید جداگانه بررسی شوند:
- صفحات پایه و تقویتی
- U-Bolt و کلمپ
- پیچ و مهره و واشر
- جوشکاری
- برش و سوراخ‌کاری
- رنگ یا گالوانیزه
- حمل ساپورت تا محل پروژه
- نصب و اجرای ارتفاعی
- داربست یا تجهیزات دسترسی
- تست و بازرسی جوش در صورت الزام پروژه
- اصلاحات کارگاهی
- هزینه طراحی و تهیه نقشه‌های ساخت
برای مثال، ممکن است قیمت خرید فولاد مناسب به نظر برسد اما اجرای ساپورت در ارتفاع یا داخل محیط صنعتی، هزینه نیروی اجرایی و تجهیزات دسترسی را افزایش دهد.
۵ راهکار کاربردی برای کنترل هزینه ساپورت لوله صنعتی
۱. ابتدا نقشه ساپورت را نهایی کنید
قبل از دریافت قیمت، تعداد و نوع ساپورت‌ها را از روی نقشه مشخص کنید. این کار باعث می‌شود پیشنهادهای مختلف بر مبنای مشخصات یکسان مقایسه شوند.
۲. قیمت را فقط به‌صورت متری مقایسه نکنید
نرخ متری به‌تنهایی اطلاعات کافی ارائه نمی‌دهد. وزن هر متر، تعداد تکیه‌گاه، نوع بست و خدمات همراه نیز باید مشخص باشد.
۳. متریال و پوشش را در استعلام قیمت بنویسید
عبارت‌هایی مانند «ساپورت فولادی صنعتی» برای استعلام دقیق کافی نیستند. نوع فولاد، ضخامت، ابعاد، پوشش، نوع جوش و شرایط نصب باید در شرح سفارش مشخص شود.
۴. هزینه ساخت و نصب را جداگانه بررسی کنید
گاهی دو تأمین‌کننده قیمت متری مشابهی ارائه می‌کنند اما یکی فقط متریال را تحویل می‌دهد و دیگری ساخت، پوشش و نصب را نیز انجام می‌دهد. مقایسه صحیح باید بر اساس قیمت نهایی تحویل‌شده انجام شود.
۵. کیفیت را فدای کاهش قیمت نکنید
ساپورت بخشی از سیستم نگهدارنده خط لوله است و عملکرد آن به ایمنی و پایداری سیستم ارتباط دارد. انتخاب مقطع نامناسب یا اتصال ضعیف می‌تواند هزینه اصلاحات و توقف عملیات را افزایش دهد.
استانداردها چه نقشی در هزینه ساپورت دارند؟
استاندارد به‌تنهایی یک «قیمت متری» برای ساپورت تعیین نمی‌کند. نقش استانداردها بیشتر در تعیین الزامات طراحی، بارگذاری، مواد، ساخت، نصب و کنترل کیفیت است.
برای پایپینگ فرایندی، ASME B31.3 موضوعاتی مانند طراحی، انعطاف‌پذیری، بارهای پایدار و اتفاقی و طراحی ساپورت را پوشش می‌دهد.
در سیستم‌های Power Piping نیز ASME B31.1 به طراحی و ساپورت پایپینگ می‌پردازد. صفحه رسمی ASME برای دوره طراحی B31.1 نیز مباحثی مانند Pipe Support Design، بارگذاری و انعطاف‌پذیری را جزو موضوعات اصلی معرفی می‌کند.
چنانچه پروژه در معرض بارهای لرزه‌ای باشد، ASME B31E نیز برای طراحی و مقاوم‌سازی سیستم‌های پایپینگ فلزی روی زمین در محدوده کدهای B31 مطرح است.
بنابراین قبل از تعیین بودجه باید مشخص شود پروژه تحت کدام کد، استاندارد یا مشخصات کارفرما طراحی می‌شود.
خطاهای رایج در تخمین هزینه ساپورت
استفاده از یک قیمت ثابت برای تمام پروژه
ساپورت یک خط آب صنعتی با ساپورت خط بخار، گاز یا سیال فرایندی شرایط یکسانی ندارد. بار، دما، ارتعاش و الزامات حرارتی می‌توانند طراحی را تغییر دهند.
محاسبه صرفاً بر اساس وزن فولاد
وزن فولاد مهم است اما تنها مؤلفه هزینه نیست. عملیات برش، جوش، سوراخ‌کاری، پوشش و نصب نیز باید در محاسبه قرار بگیرد.
نادیده گرفتن تجهیزات متصل به لوله
شیرآلات، فلنج‌ها، فیلترها و تجهیزات جانبی می‌توانند بار قابل‌توجهی ایجاد کنند. قرار دادن ساپورت بدون توجه به این بارها ممکن است باعث اصلاح طراحی شود.
بی‌توجهی به انبساط حرارتی
لوله‌های گرم در زمان کار دچار تغییر طول می‌شوند. اگر تمام نقاط به شکل نامناسب مهار شوند، حرکت حرارتی می‌تواند تنش‌های ناخواسته ایجاد کند.
مقایسه قیمت بدون بررسی مشخصات فنی
قیمت پایین‌تر زمانی ارزش مقایسه دارد که جنس، ابعاد، پوشش، ظرفیت باربری و سطح خدمات دو پیشنهاد مشابه باشد.
سناریوی اجرایی برای تخمین بودجه
فرض کنید یک واحد صنعتی دارای ۱۲۰ متر مسیر لوله‌کشی فولادی است. مسیر شامل چند تغییر جهت، شیرآلات و بخش‌هایی با دمای کاری بالا است.
در مرحله اول، مسیر به بخش‌های مختلف تقسیم می‌شود و محل تقریبی تکیه‌گاه‌ها مشخص می‌گردد. پس از آن نوع هر ساپورت، مقدار فولاد و متعلقات موردنیاز تعیین می‌شود.
اگر بخشی از خط به ساپورت معمولی و بخش دیگری به راهنما یا ساپورت فنری نیاز داشته باشد، منطقی نیست کل ۱۲۰ متر با یک نرخ واحد قیمت‌گذاری شود. بهتر است هر گروه ساپورت جداگانه محاسبه و در نهایت مجموع هزینه‌ها به دست آید.
این روش علاوه بر افزایش دقت، امکان کنترل هزینه را نیز بهتر می‌کند. مدیر پروژه می‌تواند مشخص کند کدام بخش بیشترین سهم را از بودجه ساپورت مصرف می‌کند.
چطور یک استعلام قیمت حرفه‌ای دریافت کنیم؟
برای دریافت قیمت دقیق، اطلاعات زیر را در اختیار سازنده یا تأمین‌کننده قرار دهید:
- طول مسیر لوله‌کشی
- قطر و ضخامت لوله
- جنس لوله
- وزن تقریبی لوله و سیال
- دمای طراحی و بهره‌برداری
- نوع عایق و ضخامت آن
- محل نصب ساپورت
- فاصله تقریبی یا طراحی‌شده بین تکیه‌گاه‌ها
- نوع ساپورت موردنیاز
- مشخصات فولاد و پوشش سطحی
- الزامات جوشکاری و بازرسی
- شرایط نصب و ارتفاع کار
هرچه اطلاعات اولیه کامل‌تر باشد، قیمت پیشنهادی از حالت تخمینی فاصله بیشتری می‌گیرد.
آیا قیمت ارزان‌تر همیشه به‌صرفه‌تر است؟
پاسخ به این سؤال به مشخصات فنی پیشنهاد بستگی دارد. قیمت پایین ممکن است حاصل طراحی ساده‌تر، وزن کمتر فولاد یا حذف برخی خدمات باشد.
مقایسه اقتصادی باید بر اساس «هزینه چرخه اجرای ساپورت» انجام شود، نه فقط قیمت خرید اولیه. ساپورت نامناسب می‌تواند نیاز به تعمیر، تعویض، تقویت یا توقف عملیات ایجاد کند.
از طرف دیگر، استفاده از ساپورت بیش‌ازحد سنگین نیز لزوماً اقتصادی نیست. طراحی بهینه باید میان ظرفیت باربری، ایمنی، قابلیت ساخت و هزینه تعادل ایجاد کند.
جمع‌بندی
هزینه هر متر ساپورت لوله صنعتی تابع یک نرخ ثابت نیست و به مجموعه‌ای از عوامل مهندسی و اجرایی وابسته است. نوع ساپورت، وزن و ابعاد فولاد، قطر لوله، بارهای واردشده، متعلقات، پوشش، روش ساخت و شرایط نصب بیشترین تأثیر را بر بودجه دارند.
برای یک تخمین اولیه، ابتدا تعداد و نوع ساپورت‌ها را از نقشه مشخص کنید و سپس هزینه متریال، ساخت، پوشش، اتصالات، حمل و نصب را جداگانه محاسبه نمایید. در پروژه‌های صنعتی حساس نیز الزامات کدهای مرتبط مانند ASME B31.1 یا B31.3 باید در طراحی لحاظ شوند.
در نهایت، بهترین روش بودجه‌بندی این است که به‌جای تکیه بر یک قیمت ثابت برای «هر متر ساپورت»، کل مسیر به گروه‌های مختلف ساپورت تقسیم شود و هزینه هر گروه بر اساس مشخصات واقعی آن محاسبه گردد.
سوالات متداول
هزینه هر متر ساپورت لوله صنعتی چگونه محاسبه می‌شود؟
با تعیین نوع و تعداد ساپورت‌ها، وزن فولاد، اتصالات، هزینه ساخت، پوشش، حمل و نصب می‌توان هزینه کل را محاسبه و بر طول مسیر تقسیم کرد.
آیا می‌توان برای تمام پروژه‌ها یک قیمت متری تعیین کرد؟
خیر. اختلاف قطر لوله، نوع ساپورت، فاصله تکیه‌گاه‌ها، جنس فولاد و شرایط نصب باعث تغییر قابل‌توجه هزینه می‌شود.
چه چیزی بیشترین تأثیر را بر قیمت ساپورت دارد؟
در بسیاری از پروژه‌ها مقدار فولاد مصرفی و پیچیدگی ساخت مؤثر هستند، اما نوع ساپورت، پوشش، شرایط نصب و الزامات فنی نیز می‌توانند قیمت را تغییر دهند.
آیا U-Bolt ارزان‌تر از ساپورت‌های دیگر است؟
U-Bolt یک جزء نگهدارنده است و نمی‌توان قیمت آن را با کل سیستم ساپورت مقایسه کرد. قیمت نهایی به پایه، کلمپ، پیچ‌ومهره و سایر اجزای مجموعه نیز بستگی دارد.
آیا هزینه نصب در قیمت هر متر لحاظ می‌شود؟
این موضوع به قرارداد و پیشنهاد فروشنده بستگی دارد. هنگام استعلام باید مشخص شود قیمت شامل متریال، ساخت، پوشش، حمل و نصب است یا فقط قیمت ساخت ساپورت ارائه شده است.
استاندارد ASME چه تأثیری بر طراحی ساپورت دارد؟
کدهای ASME مرتبط با پایپینگ الزامات طراحی و تحلیل سیستم را مشخص می‌کنند و موضوعاتی مانند بارگذاری، انعطاف‌پذیری و طراحی ساپورت را دربرمی‌گیرند.
آیا افزایش تعداد ساپورت همیشه باعث افزایش هزینه می‌شود؟
افزایش تعداد نقاط تکیه‌گاه معمولاً مقدار متریال و عملیات نصب را بیشتر می‌کند، اما فاصله ساپورت‌ها باید بر اساس طراحی مهندسی تعیین شود و صرفاً با هدف کاهش هزینه تغییر نکند.
برای دریافت قیمت دقیق ساپورت چه اطلاعاتی لازم است؟
مشخصات لوله، طول مسیر، قطر و ضخامت، وزن سیال و عایق، دمای کاری، نوع ساپورت، شرایط نصب، جنس فولاد و الزامات پوشش و بازرسی باید در استعلام مشخص شوند.
