روش اصولی عایقکاری اتصالات T شکل و زانویی در لولهها
عایقکاری صحیح لولهها یکی از مهمترین عوامل افزایش بهرهوری انرژی، جلوگیری از اتلاف حرارت، کنترل تعریق سطح لوله و افزایش عمر تجهیزات تأسیساتی است. با وجود اینکه بسیاری از مجریان، عایقکاری مسیرهای مستقیم لوله را بهدرستی انجام میدهند، اما اتصالات T شکل و زانویی معمولاً بهعنوان نقاط حساس سیستم، بیشترین احتمال خطا را دارند. کوچکترین نقص در اجرای عایق این بخشها میتواند باعث ایجاد پل حرارتی، نفوذ رطوبت، کاهش راندمان سیستم و افزایش هزینههای نگهداری شود.
از سوی دیگر، پیچیدگی هندسی اتصالات باعث میشود اجرای عایق در این نقاط نسبت به بخشهای مستقیم لوله دشوارتر باشد. انتخاب نادرست نوع عایق، برش غیراصولی، استفاده از چسب نامناسب یا آببندی ناقص از جمله عواملی هستند که کیفیت اجرای پروژه را تحت تأثیر قرار میدهند.
شناخت روش اصولی عایقکاری اتصالات T شکل و زانویی، رعایت استانداردهای اجرایی و استفاده از تکنیکهای صحیح برش و نصب، نقش مهمی در افزایش دوام عایق و کاهش اتلاف انرژی خواهد داشت.
عایقکاری اتصالات T شکل و زانویی چیست؟
اتصالات T شکل و زانویی بخشهایی از شبکه لولهکشی هستند که مسیر جریان سیال را تغییر داده یا منشعب میکنند. به دلیل تغییر شکل هندسی، استفاده از عایقهای لولهای ساده در این قسمتها امکانپذیر نیست و باید برشهای دقیق و متناسب با فرم اتصال ایجاد شود.
هدف از عایقکاری این اتصالات، حفظ پیوستگی لایه عایق، جلوگیری از انتقال حرارت، کاهش تشکیل شبنم، محافظت از لوله در برابر عوامل محیطی و افزایش راندمان سیستم است.
اهمیت عایقکاری صحیح اتصالات
اگرچه طول اتصالات نسبت به کل مسیر لوله محدود است، اما همین نقاط بیشترین میزان اتلاف انرژی را ایجاد میکنند.
عایقکاری اصولی موجب میشود:
- انتقال حرارت کاهش یابد.
- مصرف انرژی کمتر شود.
- تشکیل میعان کنترل گردد.
- از خوردگی زیر عایق جلوگیری شود.
- عمر تجهیزات افزایش پیدا کند.
- ظاهر اجرای پروژه حرفهایتر باشد.
روش اصولی عایقکاری اتصالات T شکل و زانویی چیست؟
برای عایقکاری استاندارد اتصالات T شکل و زانویی باید ابتدا سطح لوله کاملاً تمیز شود، سپس عایق با الگوی مناسب برش داده شده و با چسب مخصوص بهطور کامل روی اتصال نصب شود. در پایان، تمام درزها آببندی شده و در صورت نیاز از روکش محافظ برای افزایش دوام عایق استفاده میشود.
انواع عایق مناسب برای اتصالات T شکل و زانویی
انتخاب نوع عایق به دمای کاری، شرایط محیطی و نوع سیال بستگی دارد.
عایق الاستومری
یکی از رایجترین گزینهها برای سیستمهای سرمایشی و گرمایشی است. انعطافپذیری بالا، مقاومت در برابر رطوبت و نصب آسان از مهمترین مزایای آن محسوب میشود.
عایق پشم سنگ
برای خطوط با دمای بالا، صنایع نفت، گاز و پتروشیمی کاربرد گستردهای دارد و مقاومت حرارتی بسیار مناسبی ارائه میدهد.
عایق پشم شیشه
این نوع عایق در بسیاری از تأسیسات ساختمانی مورد استفاده قرار میگیرد و عملکرد مناسبی در کاهش انتقال حرارت دارد.
عایق پلیاتیلن
در پروژههایی با دمای متوسط و کاربردهای سبک، استفاده از عایق پلیاتیلن گزینهای اقتصادی به شمار میرود.
ابزارهای مورد نیاز برای اجرای عایقکاری
اجرای دقیق اتصالات بدون ابزار مناسب امکانپذیر نیست.
مهمترین تجهیزات عبارتاند از:
- کاتر تیز
- خطکش فلزی
- متر
- چسب مخصوص عایق
- نوار درزگیر
- قلم علامتگذاری
- دستکش ایمنی
- روکش محافظ در صورت نیاز
مراحل اصولی عایقکاری اتصالات زانویی

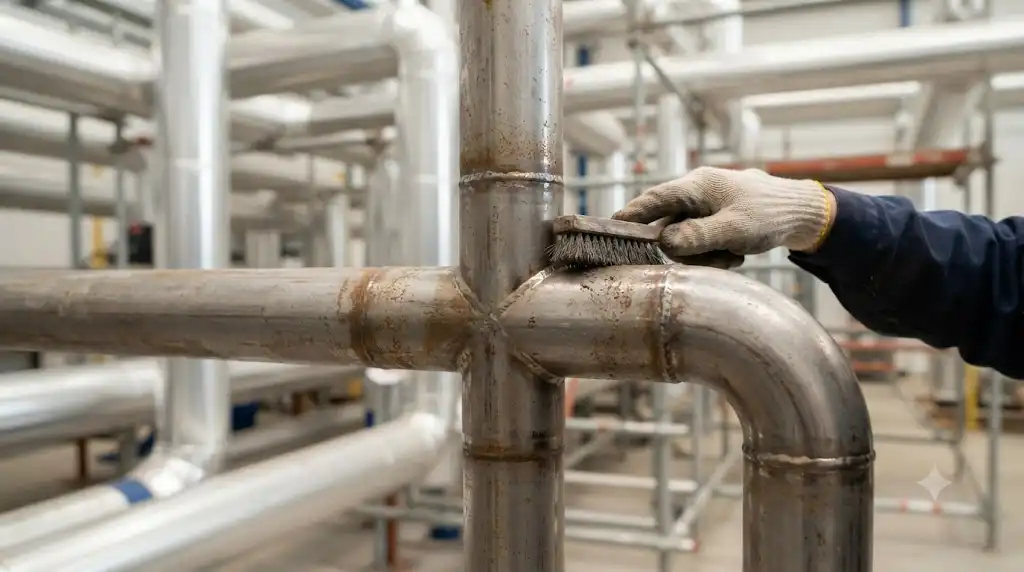

آمادهسازی سطح
پیش از نصب، سطح لوله باید کاملاً تمیز، خشک و عاری از گردوغبار، روغن و زنگزدگی باشد.
اندازهگیری دقیق
ابعاد زانویی، قطر لوله و زاویه اتصال باید با دقت اندازهگیری شوند.

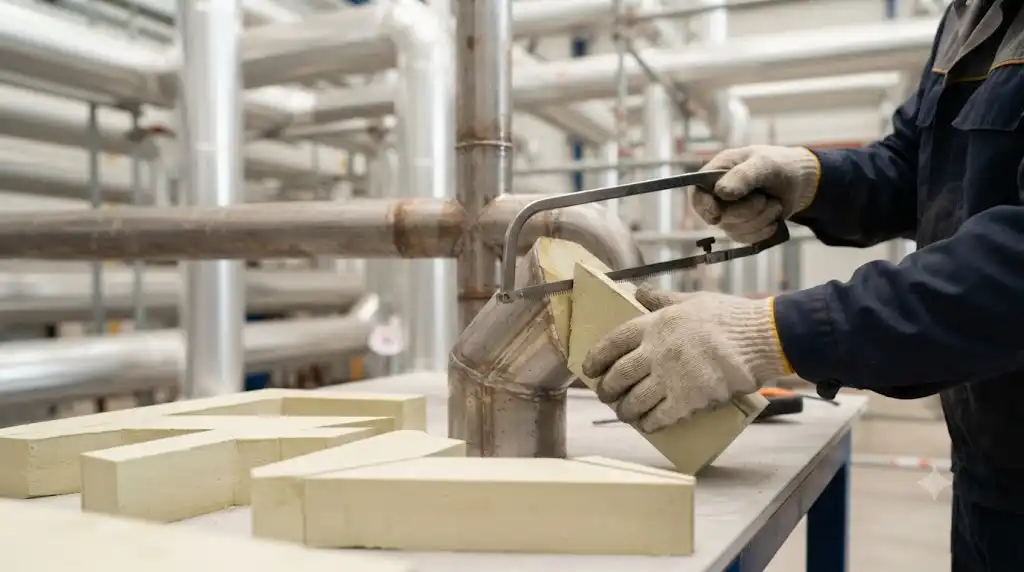

برش الگوی مناسب
عایق باید با الگوی مخصوص زانویی برش بخورد تا بدون ایجاد فاصله روی اتصال قرار گیرد.

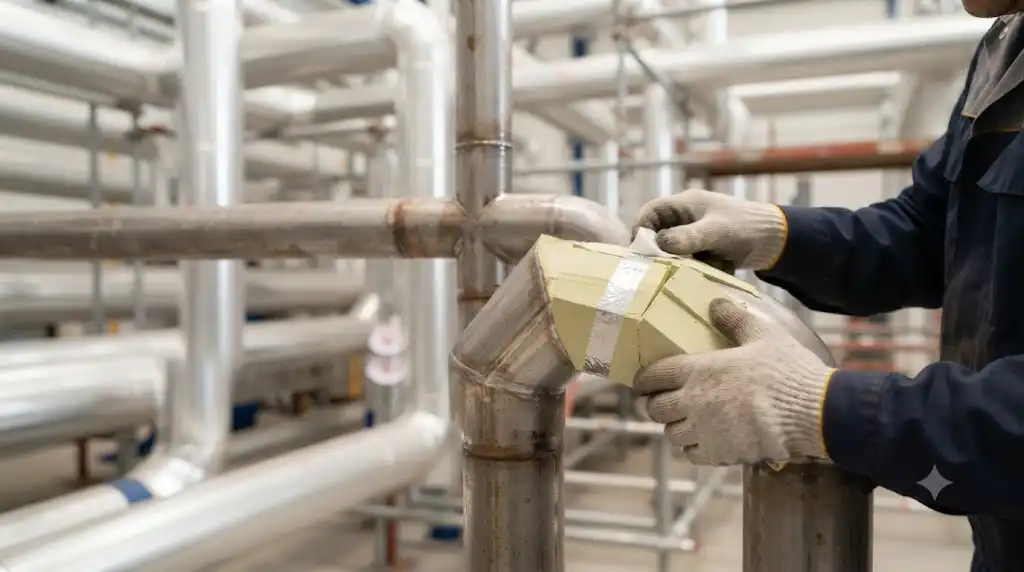

نصب عایق
پس از اعمال چسب، قطعات عایق روی زانویی نصب و کاملاً به یکدیگر متصل میشوند.
آببندی درزها
تمام محلهای اتصال باید با چسب یا نوار مخصوص کاملاً آببندی شوند تا از نفوذ رطوبت جلوگیری شود.

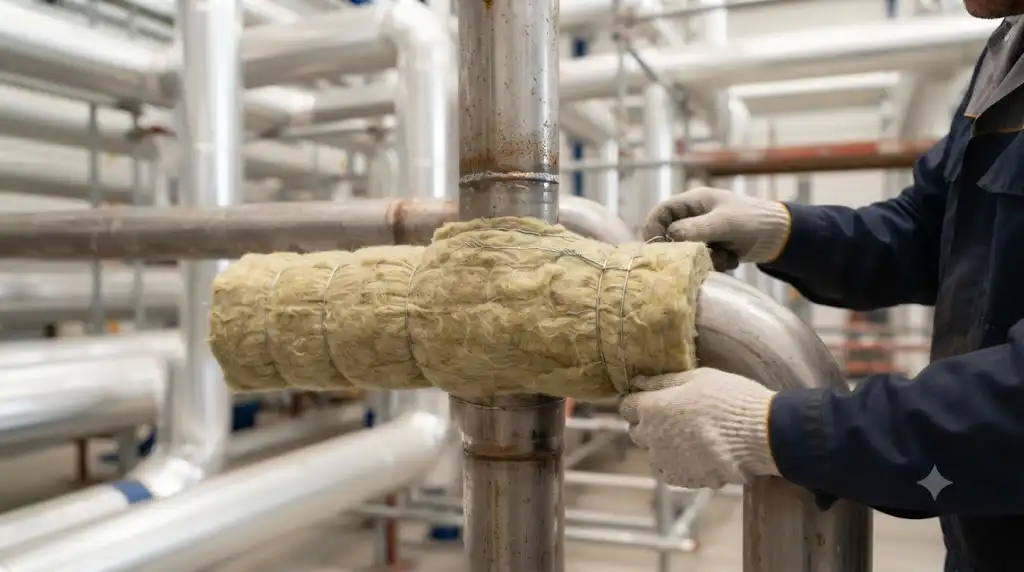

مراحل اصولی عایقکاری اتصال T شکل
اتصالات سهراهی نسبت به زانویی پیچیدگی بیشتری دارند و اجرای صحیح آنها نیازمند دقت بالاتری است.
ابتدا مسیر اصلی و انشعاب بهطور جداگانه اندازهگیری میشوند.
سپس قطعات عایق مطابق الگوی سهراهی برش داده میشوند.
پس از کنترل ابعاد، قطعات با چسب مخصوص روی اتصال نصب میشوند.
در پایان، تمامی درزها بررسی و آببندی میشوند تا هیچ فضای خالی باقی نماند.
استانداردهای مهم در عایقکاری اتصالات
اجرای اصولی عایق باید مطابق الزامات فنی پروژه انجام شود.
مهمترین موارد عبارتاند از:
- انتخاب ضخامت مناسب عایق
- رعایت دمای مجاز نصب
- استفاده از چسب سازگار با نوع عایق
- اجرای بدون شکاف
- جلوگیری از ایجاد پل حرارتی
- آببندی کامل درزها
- استفاده از روکش محافظ در محیطهای باز
رعایت این موارد باعث افزایش دوام عایق و کاهش هزینههای نگهداری خواهد شد.
خطاهای رایج در عایقکاری اتصالات
یکی از رایجترین اشتباهات، برش غیردقیق عایق است که موجب ایجاد فاصله بین قطعات میشود.
استفاده از چسب نامناسب نیز میتواند باعث جدا شدن عایق در مدت کوتاهی شود.
برخی مجریان بدون تمیز کردن سطح لوله، عملیات نصب را آغاز میکنند که این موضوع چسبندگی عایق را کاهش میدهد.
آببندی ناقص درزها نیز زمینه نفوذ بخار آب و تشکیل میعان را فراهم میکند.
همچنین استفاده از ضخامت نامناسب عایق، عملکرد حرارتی سیستم را کاهش خواهد داد.
راهکارهای کاربردی برای افزایش کیفیت عایقکاری
پیش از هر اقدامی، الگوی برش را روی کاغذ یا مقوای نازک طراحی کنید تا میزان خطا در برش عایق کاهش یابد.
همیشه از تیغه تیز استفاده کنید، زیرا برش صاف و یکنواخت باعث اتصال بهتر قطعات خواهد شد.
چسب را بهصورت یکنواخت روی هر دو سطح اعمال کرده و مطابق دستورالعمل سازنده، زمان لازم برای خشک شدن اولیه را رعایت کنید.
پس از پایان نصب، تمام درزها را از نظر وجود شکاف یا فضای خالی بررسی کنید و در صورت نیاز عملیات آببندی را تکمیل نمایید.

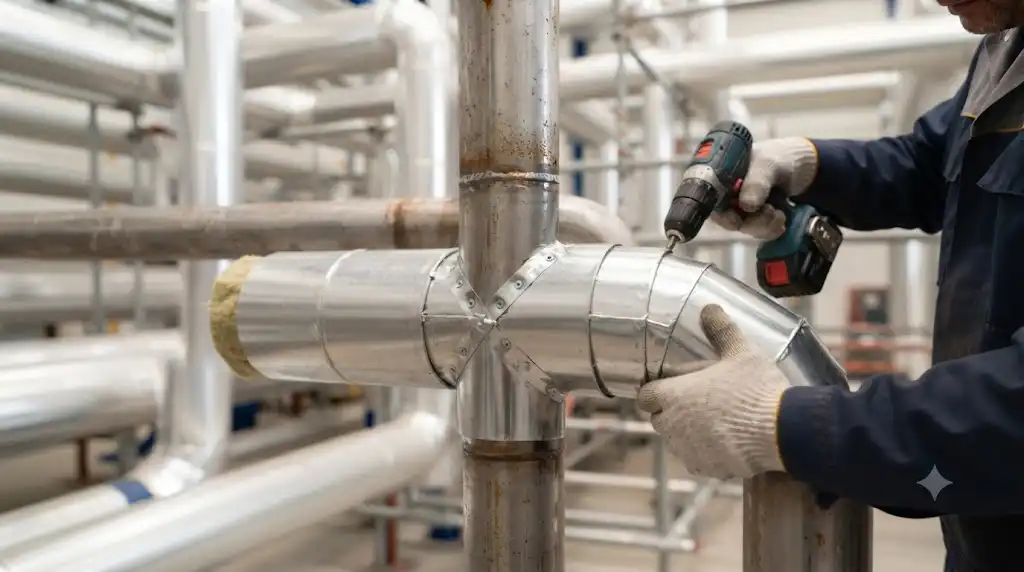

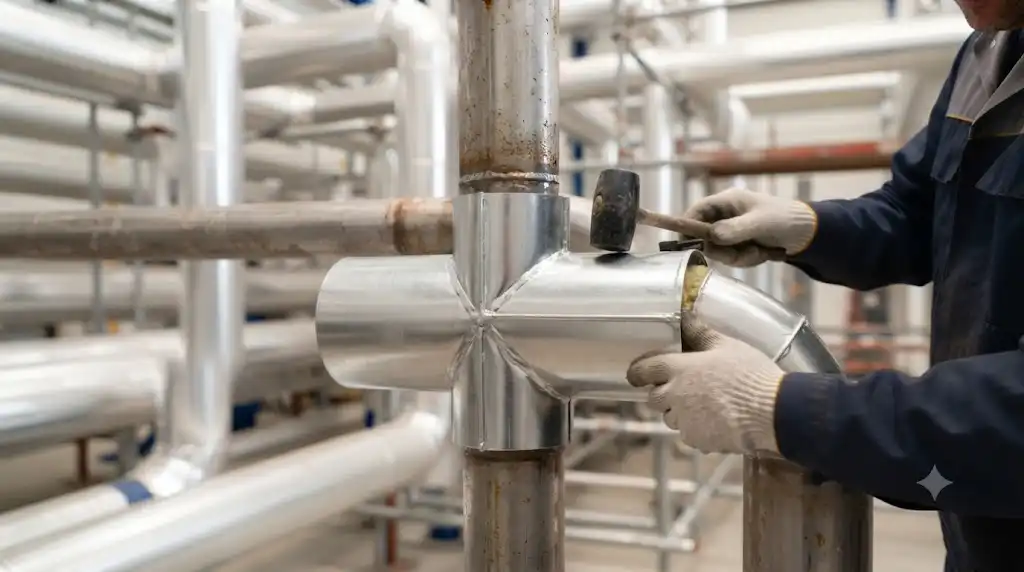

در محیطهای بیرونی یا مکانهایی که احتمال آسیب مکانیکی وجود دارد، از روکشهای محافظ مانند ورق آلومینیومی یا پوشش PVC استفاده کنید تا عمر عایق افزایش یابد.
تفاوت عایقکاری زانویی و اتصال T شکل
اگرچه اصول کلی در هر دو مورد مشابه است، اما اجرای آنها تفاوتهایی دارد.
زانویی دارای تغییر جهت جریان است و معمولاً با دو یا سه قطعه عایق پوشش داده میشود.
در مقابل، اتصال T شکل به دلیل وجود انشعاب، نیازمند برشهای بیشتری است و دقت بالاتری در مونتاژ قطعات میطلبد.
به همین دلیل، زمان اجرای عایقکاری سهراهی معمولاً بیشتر از زانویی خواهد بود.
سناریوی اجرایی
فرض کنید یک موتورخانه مرکزی در حال اجرای شبکه آب سرد و گرم است. مسیرهای مستقیم لوله با عایق الاستومری پوشش داده شدهاند، اما اتصالات زانویی و سهراهی بدون الگوی مناسب برش خوردهاند و بین قطعات فاصلههای کوچکی باقی مانده است.
چند ماه پس از بهرهبرداری، در همین نقاط شبنم تشکیل میشود و بهمرور زمان رطوبت وارد لایه عایق شده و خوردگی زیر عایق آغاز میشود. تیم نگهداری با باز کردن بخشهای آسیبدیده، اجرای مجدد عایقکاری را مطابق الگوی استاندارد انجام میدهد و تمام درزها را با چسب و نوار مخصوص آببندی میکند. پس از اصلاح، تشکیل میعان متوقف شده و عملکرد حرارتی سیستم بهبود پیدا میکند.
این مثال نشان میدهد که کیفیت اجرای اتصالات، تأثیر بسیار بیشتری نسبت به مسیرهای مستقیم لوله در عملکرد نهایی عایق دارد.
جمعبندی
روش اصولی عایقکاری اتصالات T شکل و زانویی یکی از مهمترین مراحل اجرای سیستمهای تأسیساتی است و نقش مستقیمی در کاهش اتلاف انرژی، جلوگیری از تشکیل میعان و افزایش عمر تجهیزات دارد. انتخاب عایق مناسب، آمادهسازی صحیح سطح، برش دقیق، استفاده از چسب استاندارد، آببندی کامل و رعایت ضخامت مناسب، مهمترین عوامل موفقیت در این فرآیند هستند.
هرچند مسیرهای مستقیم لوله اجرای سادهتری دارند، اما اتصالات به دلیل شکل هندسی پیچیده، نیازمند دقت و مهارت بیشتری هستند. رعایت استانداردهای اجرایی و پرهیز از خطاهای رایج، کیفیت نهایی پروژه را افزایش داده و هزینههای تعمیر و نگهداری را به میزان قابل توجهی کاهش خواهد داد.
سوالات متداول
بهترین عایق برای اتصالات T شکل چیست؟
عایق الاستومری در بسیاری از سیستمهای سرمایشی و گرمایشی بهترین گزینه است، اما برای دماهای بالا معمولاً از پشم سنگ استفاده میشود.
چرا عایقکاری زانویی اهمیت بیشتری دارد؟
به دلیل تغییر جهت جریان و شکل هندسی پیچیده، احتمال ایجاد شکاف و پل حرارتی در زانویی بیشتر از مسیرهای مستقیم لوله است.
آیا میتوان از عایق لولهای معمولی برای اتصالات استفاده کرد؟
خیر. عایق باید مطابق الگوی مخصوص برش داده شود تا کاملاً روی اتصال قرار گیرد و هیچ فاصلهای باقی نماند.
مهمترین عامل جلوگیری از تشکیل شبنم چیست؟
انتخاب ضخامت مناسب عایق، اجرای بدون درز و آببندی کامل، مهمترین عوامل جلوگیری از تشکیل میعان هستند.
آیا استفاده از چسب مخصوص ضروری است؟
بله. چسبهای سازگار با نوع عایق، استحکام اتصال را افزایش داده و از جدا شدن قطعات در طول زمان جلوگیری میکنند.
در محیطهای بیرونی چه نوع محافظی پیشنهاد میشود؟
استفاده از روکش آلومینیومی، PVC یا سایر پوششهای مقاوم در برابر اشعه خورشید و رطوبت، دوام عایق را افزایش میدهد.
رایجترین اشتباه در عایقکاری اتصالات چیست؟
برش غیردقیق، آببندی ناقص و استفاده از چسب نامناسب، از رایجترین خطاهای اجرایی هستند.
چگونه کیفیت عایقکاری را پس از اجرا بررسی کنیم؟
بازرسی چشمی، کنترل درزها، بررسی چسبندگی قطعات، اطمینان از نبود شکاف و ارزیابی عملکرد سیستم در زمان بهرهبرداری، بهترین روشهای کنترل کیفیت اجرای عایقکاری هستند.
