ساپورت کلکتورها در موتورخانه؛ اصول طراحی و اجرا
ساپورت کلکتورها در موتورخانه یکی از اجزای مهم سیستم لولهکشی تأسیسات مکانیکی است که وظیفه انتقال ایمن وزن کلکتور، شیرآلات، اتصالات و نیروهای واردشده از لولههای متصل را به سازه ساختمان بر عهده دارد. طراحی نامناسب این تکیهگاهها میتواند باعث خمش لوله و کلکتور، ایجاد تنش در اتصالات، انتقال ارتعاش به سازه، تغییر شکل جوشها، نشتی و حتی آسیب به تجهیزات موتورخانه شود. به همین دلیل، انتخاب نوع ساپورت، محل نصب، ظرفیت باربری، فاصله تکیهگاهها و روش اتصال آن باید همزمان با طراحی کلکتور و مسیر لولهکشی انجام شود.
در یک اجرای اصولی، ساپورت کلکتور تنها یک قطعه فلزی برای نگهداشتن لوله نیست؛ بلکه بخشی از سیستم مهندسی تأسیسات محسوب میشود. نوع کلکتور، قطر و جنس لولهها، تعداد انشعابات، وزن شیرآلات، فشار و دمای سیال، شرایط لرزهای، نحوه اتصال به سازه و امکان تعمیرات آینده، همگی در طراحی این مجموعه اثرگذار هستند.
ساپورت کلکتور چیست؟
ساپورت کلکتور مجموعهای از قطعات سازهای و اتصالات مکانیکی است که برای تحمل و انتقال بار کلکتور و تجهیزات وابسته به سازه ساختمان استفاده میشود. این مجموعه معمولاً از پروفیل فولادی، نبشی، ناودانی، قوطی، میلگرد، پیچ و مهره، صفحهستون، بست و در برخی شرایط لرزهای از مهاربندهای ویژه تشکیل میشود.
کلکتورها معمولاً برای توزیع یا جمعآوری جریان در مدارهای گرمایش، سرمایش، آب مصرفی یا سایر مدارهای هیدرونیکی موتورخانه به کار میروند. وزن قابل توجه این تجهیزات، بهخصوص پس از پر شدن با سیال، باعث میشود اتکا به خود لولهها یا اتصالات مجاور برای نگهداری کلکتور روش مناسبی نباشد.
تفاوت ساپورت کلکتور با ساپورت معمولی لوله
ساپورت لوله معمولاً برای تحمل وزن یک مسیر مشخص و کنترل موقعیت آن طراحی میشود، در حالی که ساپورت کلکتور باید یک مجموعه متمرکزتر و سنگینتر را نگه دارد. علاوه بر وزن خود کلکتور، بار شیرآلات، فلنجها، عایق، آب داخل مجموعه و نیروهای ناشی از انشعابات نیز به سازه ساپورت منتقل میشوند.
از طرف دیگر، کلکتور محل اتصال چندین مسیر لوله است. بنابراین نیروهای ناشی از انبساط حرارتی یا حرکت احتمالی خطوط میتوانند به ساپورت منتقل شوند و اگر محل تکیهگاه بهدرستی انتخاب نشده باشد، تنش اضافی در کل سیستم ایجاد خواهد شد.
چرا طراحی ساپورت کلکتورها اهمیت دارد؟
مهمترین هدف ساپورت، ایجاد پایداری مکانیکی و جلوگیری از انتقال بارهای کنترلنشده به تجهیزات و اتصالات است. نبود یک طراحی مناسب میتواند پیامدهایی مانند افت تراز کلکتور، ترک در جوشها، شلشدن اتصالات، شکست بستها و نشتی در نقاط اتصال را به همراه داشته باشد.
از نظر اجرایی نیز ساپورت مناسب موجب نظم بیشتر موتورخانه میشود. وقتی ارتفاع کلکتور، محل پایهها و مسیر انشعابات از ابتدا مشخص باشد، فضای کافی برای عایقکاری، باز و بسته کردن شیرها و انجام تعمیرات باقی میماند.
در موتورخانههای بزرگ، موضوع ایمنی اهمیت بیشتری پیدا میکند. وزن کلکتورهای فولادی یا کربناستیل با قطر بالا، همراه با حجم زیاد آب، میتواند بار قابل توجهی ایجاد کند؛ بنابراین طراحی ساپورت باید بر مبنای بار واقعی و مسیر انتقال آن تا سازه انجام شود.
اجزای اصلی ساپورت کلکتور
یک سیستم ساپورت استاندارد بسته به شرایط پروژه میتواند اجزای متفاوتی داشته باشد، اما معمولاً موارد زیر در آن دیده میشود:

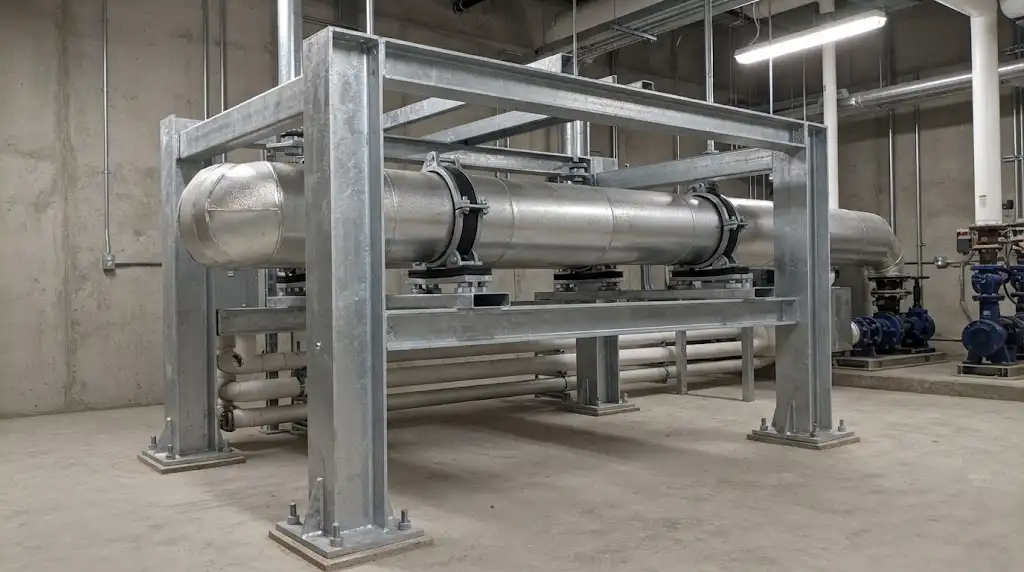

شاسی یا فریم اصلی
شاسی فلزی وظیفه جمعآوری بار و انتقال آن به نقاط تکیهگاهی را دارد. استفاده از قوطی، ناودانی یا مقاطع فولادی مناسب، امکان ساخت یک فریم مقاوم و قابل تنظیم را فراهم میکند.
پایههای عمودی
پایههای عمودی وزن شاسی و کلکتور را به کف یا سازه بالادست منتقل میکنند. ارتفاع آنها باید با توجه به قطر کلکتور، محل شیرآلات، مسیر لولهها و ارتفاع مفید موتورخانه تعیین شود.
بست و کلمپ
بستها برای تثبیت کلکتور روی شاسی به کار میروند. تماس مستقیم فلزات در شرایط خاص ممکن است باعث خوردگی یا آسیب به پوشش سطحی شود؛ به همین دلیل استفاده از لایههای محافظ یا جزئیات مناسب اتصال، خصوصاً در محیطهای مرطوب، اهمیت دارد.

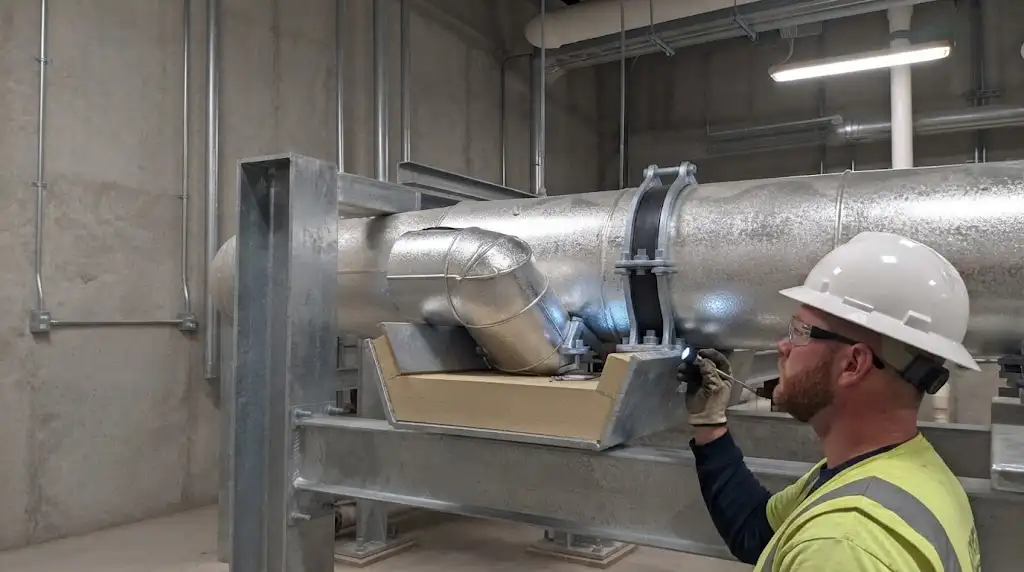

صفحات اتصال
در صورت نصب ساپورت روی بتن، صفحهستون یا پلیت اتصال برای توزیع نیرو و ایجاد اتصال مطمئن استفاده میشود. انتخاب انکربولت باید با توجه به ظرفیت باربری، جنس بتن، فاصله از لبه و شرایط نصب انجام شود.
اصول طراحی ساپورت کلکتور در موتورخانه
طراحی ساپورت باید همزمان با طراحی پایپینگ انجام شود. قرار دادن تکیهگاه پس از تکمیل لولهکشی معمولاً باعث افزایش هزینه و محدود شدن گزینههای اجرایی خواهد شد.
۱. محاسبه بار واقعی
وزن کلکتور بهتنهایی معیار کافی نیست. وزن سیال داخل آن، شیرها، فلنجها، اتصالات، عایق و لولههای نزدیک به محل ساپورت باید در ارزیابی بار لحاظ شوند.
برای یک برآورد اولیه میتوان مجموع وزن اجزای مجموعه را محاسبه کرد:
بار کل = وزن کلکتور + وزن سیال + وزن شیرآلات و اتصالات + وزن عایق + سهم بار لولههای متصل
البته در طراحی نهایی، بارهای دینامیکی، حرارتی، لرزهای و نیروهای ناشی از حرکت لولهها نیز باید در صورت وجود بررسی شوند.
۲. انتخاب محل مناسب تکیهگاه
ساپورت نباید بهصورت تصادفی زیر کلکتور قرار گیرد. نقاط تکیهگاه باید به گونهای انتخاب شوند که خمش کلکتور محدود بماند و نیروهای اضافی به فلنجها و انشعابات وارد نشود.
در کلکتورهای طولانی، تعداد تکیهگاهها باید متناسب با قطر، جنس، ضخامت و وزن مجموعه تعیین شود. فاصله زیاد میان پایهها میتواند باعث افتادگی شود، در حالی که افزایش بیدلیل تعداد ساپورتها نیز هزینه و پیچیدگی اجرا را بالا میبرد.
۳. کنترل ارتفاع نصب
ارتفاع کلکتور باید با چند عامل هماهنگ شود؛ از جمله ارتفاع لولههای رفت و برگشت، محل پمپها، شیرهای کنترلی، صافیها، فلنجها و فضای مورد نیاز برای تعمیرات.
دسترسی اپراتور به شیرآلات یک معیار مهم است. اگر ساپورت باعث شود شیر در ارتفاع نامناسب قرار گیرد، بهرهبرداری و تعمیرات آینده دشوار خواهد شد.

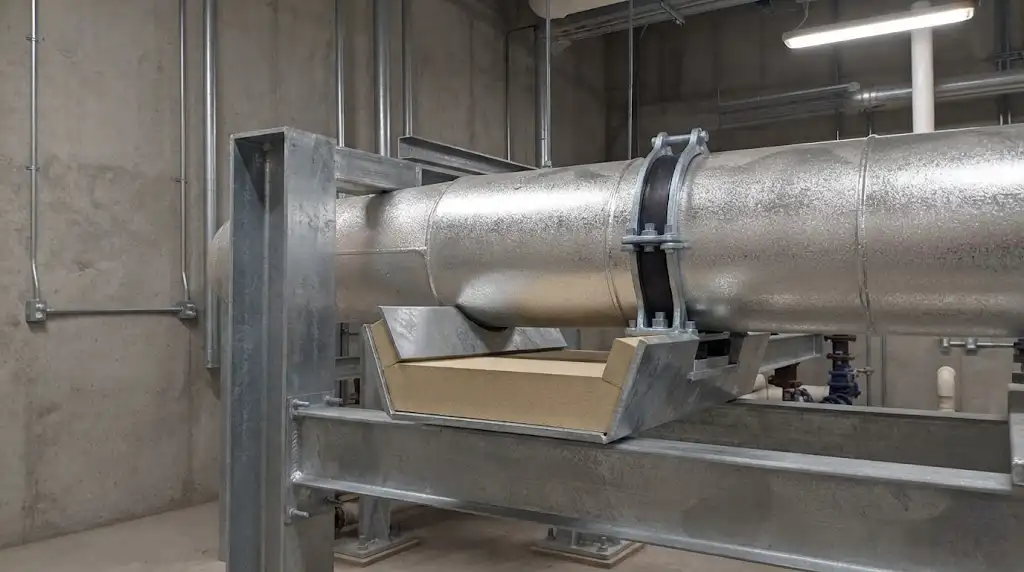

۴. در نظر گرفتن انبساط حرارتی
لولههای آب گرم و مدارهای گرمایشی در اثر افزایش دما منبسط میشوند. اگر کلکتور یا ساپورت بدون توجه به این حرکت کاملاً مقید شود، نیروهای اضافی در سیستم ایجاد خواهند شد.
در چنین شرایطی باید میان تکیهگاه ثابت، راهنما و تکیهگاه لغزشی تفاوت قائل شد. محل نقطه ثابت و نحوه کنترل حرکت حرارتی باید با تحلیل مسیر لولهکشی هماهنگ باشد.
۵. بررسی ارتعاش
پمپها، چیلرها و سایر تجهیزات دوار میتوانند ارتعاش ایجاد کنند. انتقال مستقیم این ارتعاش به کلکتور و لولهکشی ممکن است موجب صدا، شلشدن اتصالات و کاهش عمر تجهیزات شود.
استفاده صحیح از لرزهگیرها و اتصالات انعطافپذیر، همراه با طراحی مناسب شاسی و تکیهگاه، میتواند انتقال ارتعاش را کاهش دهد. نکته مهم این است که لرزهگیر جایگزین ساپورت سازهای نیست و نباید وزن لوله یا کلکتور را به آن تحمیل کرد، مگر آنکه برای چنین باری طراحی شده باشد.
استانداردها و ملاحظات فنی
طراحی ساپورت کلکتورها باید با الزامات نقشههای سازه، مشخصات فنی پروژه و استانداردهای مرتبط با سیستم لولهکشی و ساختمان هماهنگ باشد. بسته به نوع پروژه، مراجع و استانداردهایی مانند ASME B31.9 برای برخی سیستمهای لولهکشی ساختمان، ASME B31.1 برای تأسیسات توان، MSS SP-58 و MSS SP-69 برای ملاحظات ساپورت و تکیهگاه لوله و الزامات لرزهای آییننامههای ساختمانی میتوانند در طراحی مورد توجه قرار گیرند.
در پروژههای ساختمانی ایران نیز الزامات مقررات ملی ساختمان، بهویژه مباحث مرتبط با تأسیسات مکانیکی، سازه و الزامات لرزهای، باید در کنار مشخصات فنی پروژه بررسی شوند. انتخاب استاندارد نباید صرفاً بر اساس نام آن انجام شود؛ نوع کاربری ساختمان، سیستم لولهکشی، مصالح، دما، فشار و شرایط سازه تعیین میکنند کدام الزامات باید اعمال شوند.
انواع ساپورت کلکتورها
با توجه به معماری موتورخانه و مسیر لولهکشی، چند روش متداول برای اجرای ساپورت وجود دارد.

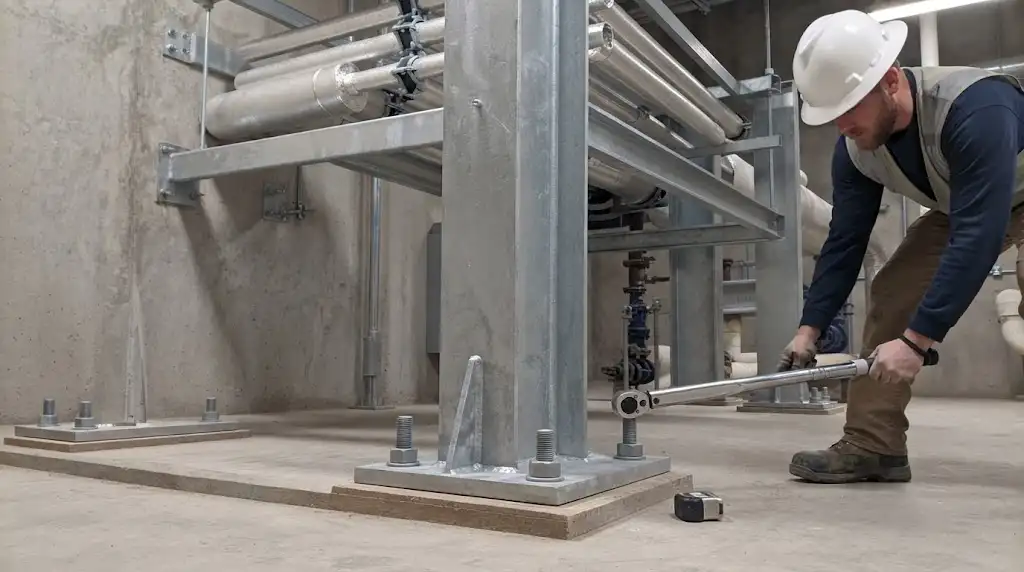

ساپورت زمینی
در این روش، کلکتور روی یک شاسی فلزی قرار گرفته و بار از طریق پایهها به کف سازه منتقل میشود. این گزینه برای موتورخانههایی که فضای کافی دارند، معمولاً سادهترین روش اجرا و تعمیرات است.
مزیت اصلی ساپورت زمینی، کاهش بارگذاری از سقف و دسترسی مناسب به اجزای کلکتور است. با این حال، باید فضای عبور و مرور و مسیرهای تخلیه آب در کف نیز در نظر گرفته شود.

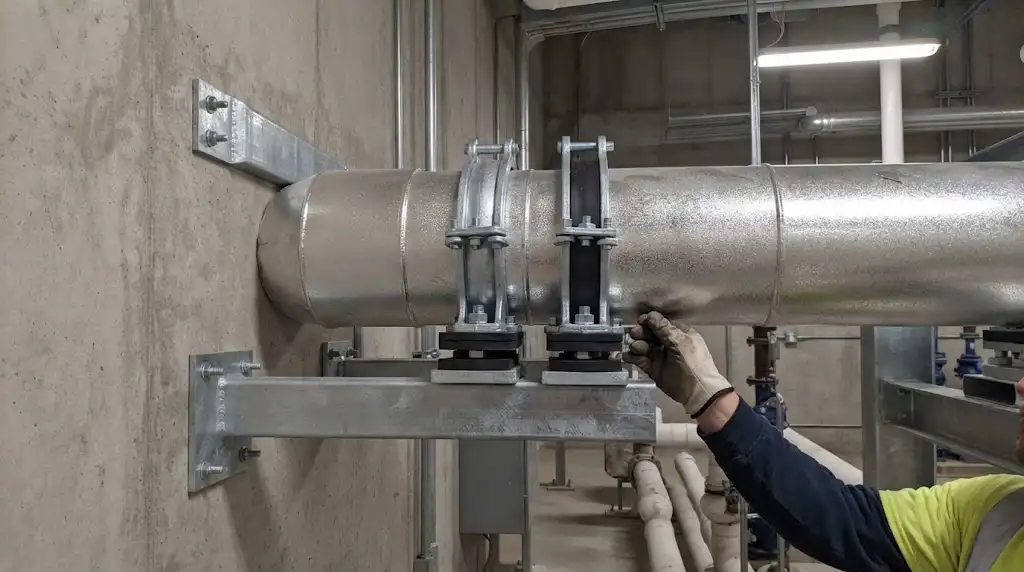

ساپورت دیواری
گاهی کلکتور در مجاورت دیوار قرار میگیرد و شاسی آن به دیوار سازهای متصل میشود. چنین روشی تنها زمانی مناسب است که دیوار و اتصال انتخابشده ظرفیت تحمل بار را داشته باشند.
اتصال ساپورت سنگین به دیوارهای غیرسازهای، تیغههای سبک یا مصالحی که ظرفیت کافی ندارند، یکی از اشتباهات رایج است.

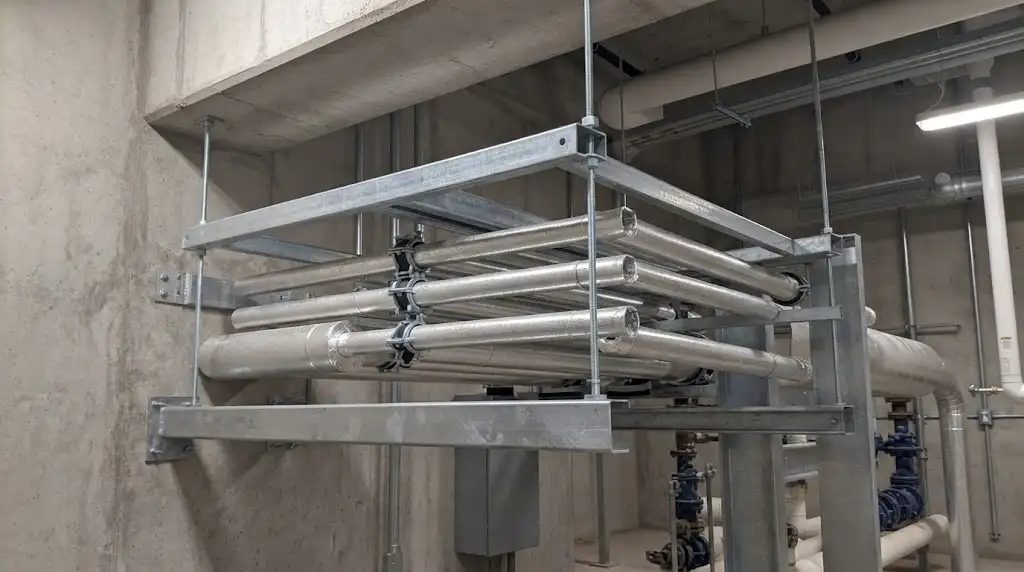

ساپورت سقفی
در شرایطی که کف موتورخانه اشغال باشد، ممکن است از سازه بالادست برای نگهداری کلکتور استفاده شود. در این حالت ظرفیت تیر، دال یا سازه نگهدارنده باید بررسی شود و اتصال نباید بدون تأیید مهندس سازه انجام گیرد.
مراحل اجرای ساپورت کلکتور
اجرای حرفهای بهتر است طبق یک روند مشخص انجام شود.
- برداشت ابعاد: محل دقیق کلکتور، قطرها، تعداد انشعابات، ارتفاع نصب و مسیر لولهها مشخص میشود.
- تعیین بار: وزن کل مجموعه در شرایط خالی و پر از سیال محاسبه و بارهای جانبی احتمالی بررسی میشوند.
- طراحی شاسی: مقطع پروفیلها، تعداد پایهها، صفحات اتصال و جزئیات جوش یا پیچ تعیین میشود.
- هماهنگی با سازه: محل اتصال به کف، دیوار یا سقف از نظر ظرفیت باربری بررسی میشود.
- ساخت و پوشش: قطعات بر اساس نقشه ساخته و پس از کنترل ابعادی، عملیات ضدخوردگی مانند رنگ مناسب یا پوشش مورد نیاز اجرا میشود.
- نصب و تراز: شاسی نصب شده و با ابزار مناسب تراز میشود. سپس کلکتور در موقعیت نهایی قرار میگیرد.
- اتصال لولهها: مسیرهای متصل به کلکتور بدون اعمال نیروی اجباری و کشش نامناسب نصب میشوند.
- کنترل نهایی: تراز، استحکام اتصالات، فضای دسترسی، وضعیت شیرآلات، عایقکاری و عدم انتقال بار ناخواسته به تجهیزات بررسی میشود.
۵ راهکار کاربردی برای اجرای بهتر ساپورت کلکتور
استفاده از شاسی یکپارچه
ساخت یک فریم منسجم برای کلکتورهای چندمسیره، توزیع بار را بهتر میکند و امکان تنظیم ارتفاع و موقعیت را افزایش میدهد.
پیشبینی فضای تعمیرات
پیش از ساخت ساپورت باید مسیر باز شدن فلنجها، تعویض شیرها و دسترسی به تجهیزات کنترلی بررسی شود. ساپورت نباید صرفاً بر اساس ابعاد فعلی طراحی شود.
جداسازی بار کلکتور از تجهیزات
لولههای متصل نباید بهعنوان تکیهگاه کلکتور عمل کنند. بار باید توسط ساپورت اصلی کنترل شود تا فشار اضافی روی نازلها و اتصالات تجهیزات ایجاد نشود.
کنترل خوردگی
ساپورتهای فولادی در محیط موتورخانه در معرض رطوبت و گاهی نشتی آب قرار دارند. آمادهسازی سطح و استفاده از سیستم پوشش مناسب، عمر سازه را افزایش میدهد.
مستندسازی اجرا
ابعاد نهایی، محل ساپورتها و تغییرات اجراشده بهتر است در نقشههای چونساخت ثبت شوند. این اطلاعات هنگام تعمیرات، توسعه موتورخانه یا تغییر مسیر لولهکشی بسیار ارزشمند خواهند بود.
خطاهای رایج در ساپورت کلکتورها
یکی از اشتباهات متداول، انتخاب پروفیل بر اساس تجربه کارگاهی و بدون محاسبه بار است. حتی اگر یک ساپورت در پروژهای مشابه عملکرد خوبی داشته باشد، نمیتوان همان مقطع را برای هر موتورخانهای مناسب دانست.
اتصال به بتن بدون بررسی نوع و ظرفیت انکر نیز خطرناک است. فاصله از لبه بتن، ضخامت عضو سازهای و نحوه نصب انکربولت روی ظرفیت اتصال تأثیر مستقیم دارند.
مشکل دیگر، قرار دادن پایه دقیقاً در محل نامناسب کلکتور است. تکیهگاه باید از نظر خمش، دسترسی و نیروهای ناشی از انشعابات بررسی شود.
استفاده از جوشهای ضعیف یا ناپیوسته نیز میتواند ظرفیت واقعی شاسی را کاهش دهد. کیفیت جوش، ابعاد آن و آمادهسازی قطعات باید مطابق نقشه و مشخصات فنی کنترل شود.
نادیده گرفتن وزن آب داخل سیستم هم خطای مهمی است. یک کلکتور نسبتاً سبک در حالت خشک، پس از پر شدن با آب میتواند بار بسیار بیشتری به ساپورت وارد کند.
سناریوی اجرایی نمونه
فرض کنید یک کلکتور رفت و برگشت برای مدار گرمایش یک ساختمان چندطبقه در موتورخانه نصب میشود و چندین انشعاب به آن متصل است. در چنین شرایطی ابتدا قطر، طول و ضخامت کلکتور مشخص میشود. سپس وزن خود کلکتور، آب داخل آن، شیرآلات و اتصالات محاسبه خواهد شد.
پس از مشخص شدن بار، یک شاسی فولادی با چند پایه طراحی میشود. محل پایهها باید به گونهای باشد که کلکتور در طول خود دچار خمش محسوس نشود و در عین حال فضای کافی برای نصب و باز کردن شیرها وجود داشته باشد.
اگر خطوط متصل به کلکتور مربوط به آب گرم باشند، حرکت حرارتی نیز بررسی میشود. نقاط ثابت، راهنماها و تکیهگاههای لغزشی در صورت نیاز در مسیر لولهکشی تعیین میشوند تا انبساط حرارتی به فلنجها و تجهیزات منتقل نشود.
در نهایت، پس از نصب شاسی، تراز آن کنترل شده و کلکتور روی تکیهگاهها قرار میگیرد. لولهها نیز بدون اعمال نیروی اجباری به اتصالات متصل میشوند. چنین روشی احتمال نشتی و تنش ناخواسته در زمان بهرهبرداری را کاهش میدهد.
چکلیست کنترل ساپورت کلکتور
پیش از تحویل موتورخانه، موارد زیر باید کنترل شوند:
- ظرفیت باربری ساپورت بررسی شده باشد.
- وزن کلکتور و سیال در طراحی لحاظ شده باشد.
- شاسی کاملاً تراز و پایدار باشد.
- اتصال به سازه از نوع مناسب انتخاب شده باشد.
- کیفیت جوشها و پیچها کنترل شده باشد.
- خوردگی و پوشش ضدزنگ بررسی شده باشد.
- مسیر باز و بسته کردن شیرها آزاد باشد.
- ساپورت باعث اعمال نیروی اضافی به تجهیزات نشود.
- انبساط حرارتی مسیرهای گرم در نظر گرفته شده باشد.
- ارتعاش تجهیزات دوار به کلکتور منتقل نشود.
- فضای کافی برای عایقکاری باقی مانده باشد.
- دسترسی برای تعمیرات آینده حفظ شده باشد.
- وضعیت نهایی ساپورت در نقشههای اجرایی ثبت شود.
جمعبندی
ساپورت کلکتورها در موتورخانه باید بهعنوان یک جزء سازهای و مکانیکی مهم طراحی شود، نه یک قطعه فرعی برای نگه داشتن لوله. محاسبه بار واقعی، انتخاب صحیح مقاطع فولادی، تعیین محل مناسب تکیهگاه، توجه به انبساط حرارتی، کنترل ارتعاش و ایجاد دسترسی مناسب برای تعمیرات، مهمترین اصول یک اجرای استاندارد هستند.
بهترین نتیجه زمانی حاصل میشود که طراحی ساپورت، پایپینگ و سازه از ابتدا با یکدیگر هماهنگ باشند. استفاده از شاسی متناسب با وزن مجموعه، اتصال اصولی به سازه، کنترل کیفیت جوش و انکر، رعایت الزامات استاندارد و ثبت جزئیات نهایی نیز باعث افزایش ایمنی، دوام و قابلیت تعمیر موتورخانه خواهد شد.
سوالات متداول درباره ساپورت کلکتورها در موتورخانه
ساپورت کلکتور باید روی زمین نصب شود یا دیوار؟
هر دو روش امکانپذیر است، اما انتخاب آن به ظرفیت سازه، وزن کلکتور، فضای موتورخانه و مسیر لولهکشی بستگی دارد. برای کلکتورهای سنگین، ساپورت زمینی معمولاً گزینه سادهتر و مطمئنتری است؛ مشروط بر اینکه کف سازه ظرفیت لازم را داشته باشد.
فاصله ساپورتهای کلکتور چقدر باید باشد؟
فاصله ثابت و یکسانی برای تمام کلکتورها وجود ندارد. قطر، جنس، ضخامت، طول، وزن پرشده از سیال، تعداد انشعابات و شرایط بارگذاری باید بررسی شوند و فاصله تکیهگاهها بر اساس طراحی مکانیکی تعیین شود.
آیا میتوان کلکتور را به لولههای اطراف آویزان کرد؟
خیر، مگر اینکه سیستم لولهکشی و ساپورت دقیقاً برای انتقال چنین باری طراحی شده باشد. اتکا به لولههای مجاور میتواند باعث انتقال بار و تنش اضافی به اتصالات، تجهیزات و فلنجها شود.
بهترین پروفیل برای ساپورت کلکتور چیست؟
پروفیل مناسب به بار و هندسه شاسی بستگی دارد و نمیتوان یک مقطع مشخص را برای همه پروژهها تجویز کرد. قوطی، نبشی و ناودانی از گزینههای متداول هستند، اما انتخاب نهایی باید بر اساس محاسبات سازهای و جزئیات اجرایی انجام شود.
آیا وزن آب داخل کلکتور در طراحی ساپورت محاسبه میشود؟
بله. در حالت بهرهبرداری، کلکتور با سیال پر است و وزن آب میتواند سهم قابل توجهی از بار کل را تشکیل دهد. حذف این وزن از محاسبات ممکن است باعث انتخاب ساپورت با ظرفیت ناکافی شود.
آیا ساپورت کلکتور به عایقکاری نیاز دارد؟
خود سازه ساپورت الزاماً عایق حرارتی نیست، اما جزئیات اتصال آن باید بهگونهای باشد که عایق کلکتور و لولهها بهدرستی اجرا شود. همچنین در سیستمهای سرد، کنترل پل حرارتی و جلوگیری از تشکیل میعان در محل تکیهگاه اهمیت پیدا میکند.
چگونه از انتقال ارتعاش پمپ به کلکتور جلوگیری کنیم؟
استفاده صحیح از لرزهگیر، اتصال انعطافپذیر و طراحی مناسب تکیهگاهها میتواند انتقال ارتعاش را کاهش دهد. محل ساپورتهای ثابت و متحرک نیز باید با رفتار دینامیکی و حرارتی سیستم هماهنگ باشد.
مهمترین نکته در اجرای ساپورت کلکتور چیست؟
مهمترین اصل، انتقال کنترلشده بار کلکتور به سازه بدون ایجاد تنش اضافی در لولهها و تجهیزات است. برای رسیدن به این هدف، طراحی باید پیش از اجرا انجام شود و بار، سازه، پایپینگ، حرارت، ارتعاش و دسترسی تعمیراتی همزمان بررسی شوند.
