عایقکاری اصولی موتورخانه؛ از لولهها تا مخازن (نقشه کامل)
موتورخانه قلب تپنده هر ساختمان مسکونی، تجاری، اداری یا صنعتی است و عملکرد صحیح آن تأثیر مستقیمی بر مصرف انرژی، آسایش ساکنان و هزینههای بهرهبرداری دارد. با وجود استفاده از تجهیزات پیشرفته، اگر لولهها، مخازن، دیگها، کلکتورها و سایر اجزای موتورخانه بهدرستی عایقکاری نشوند، بخش قابل توجهی از انرژی تولیدشده پیش از رسیدن به مصرفکننده هدر خواهد رفت. این اتلاف انرژی نهتنها باعث افزایش مصرف سوخت و برق میشود، بلکه استهلاک تجهیزات را نیز افزایش میدهد.
عایقکاری اصولی موتورخانه یکی از مؤثرترین روشها برای کاهش تلفات حرارتی، جلوگیری از تشکیل شبنم، محافظت از تجهیزات در برابر خوردگی و افزایش طول عمر سیستمهای تأسیساتی است. انتخاب نوع عایق، ضخامت مناسب، روش اجرای صحیح و رعایت استانداردهای نصب، همگی در عملکرد نهایی سیستم نقش دارند. به همین دلیل، شناخت نقشه کامل عایقکاری موتورخانه برای مهندسان، مجریان و کارفرمایان اهمیت ویژهای دارد.
در ادامه، تمامی بخشهای قابل عایقکاری موتورخانه، بهترین نوع عایق برای هر قسمت، مراحل اجرای صحیح، اشتباهات رایج و راهکارهای افزایش بهرهوری انرژی بهصورت تخصصی بررسی میشوند.
عایقکاری اصولی موتورخانه شامل عایقکاری لولههای آب گرم و سرد، مخازن ذخیره، دیگهای آب گرم، کلکتورها، مبدلهای حرارتی، شیرآلات و اتصالات است. اجرای صحیح عایق با استفاده از عایق الاستومری، پشم سنگ یا پشم شیشه، موجب کاهش اتلاف انرژی، جلوگیری از تعریق لولهها، افزایش طول عمر تجهیزات و کاهش هزینههای بهرهبرداری میشود.
عایقکاری موتورخانه چیست؟
عایقکاری موتورخانه مجموعهای از عملیات فنی است که با هدف کاهش انتقال حرارت، جلوگیری از اتلاف انرژی و محافظت از تجهیزات تأسیساتی انجام میشود.
این فرآیند تنها به پوشاندن لولهها محدود نیست، بلکه تمام تجهیزاتی که در معرض انتقال حرارت یا تشکیل رطوبت قرار دارند باید متناسب با شرایط کاری عایق شوند.
چرا عایقکاری موتورخانه اهمیت دارد؟
بدون عایق مناسب، مقدار زیادی از انرژی تولیدشده توسط دیگ یا چیلر در مسیر انتقال از بین میرود.
این موضوع پیامدهای مختلفی ایجاد میکند:
- افزایش مصرف گاز و برق
- کاهش راندمان سیستم گرمایشی و سرمایشی
- افت دمای سیال در مسیر انتقال
- افزایش هزینه تعمیر و نگهداری
- ایجاد تعریق روی لولههای آب سرد
- افزایش احتمال خوردگی تجهیزات
- کاهش عمر مفید موتورخانه
بخشهای مختلف موتورخانه که باید عایق شوند
لولههای آب گرم
این لولهها بیشترین سهم را در اتلاف انرژی دارند.
عایقکاری مناسب باعث میشود دمای آب تا رسیدن به مصرفکننده حفظ شود.
لولههای آب سرد
هدف اصلی در این بخش جلوگیری از تشکیل شبنم و تعریق است.
وجود رطوبت میتواند موجب زنگزدگی، رشد قارچ و آسیب به مصالح ساختمانی شود.

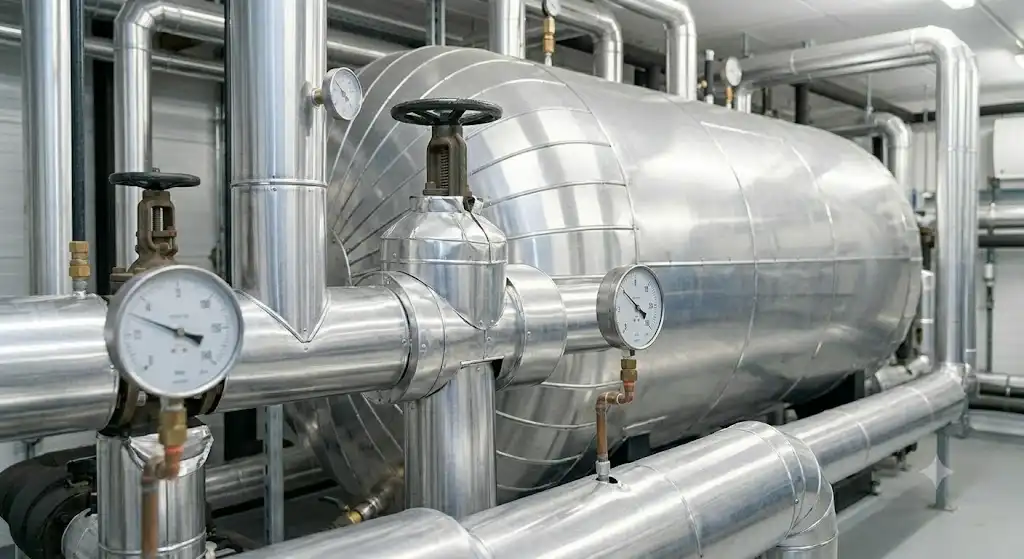

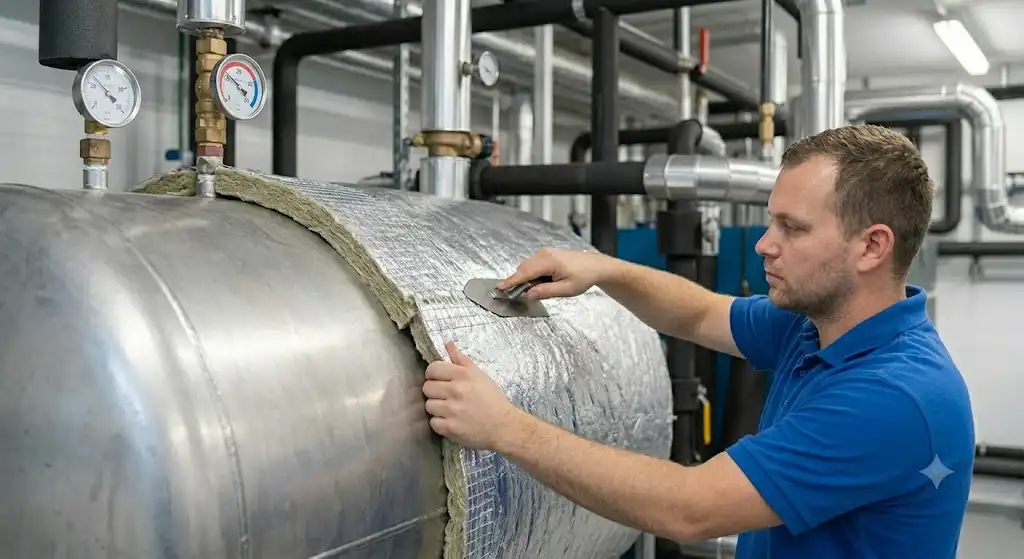

مخازن ذخیره
مخازن آب گرم مصرفی و مخازن ذخیره انرژی باید بهطور کامل عایق شوند تا دمای سیال برای مدت طولانی حفظ شود.
دیگ آب گرم
اگرچه بسیاری از دیگهای جدید دارای عایق کارخانهای هستند، اما بخشهایی مانند اتصالات و فلنجها نیاز به عایقکاری تکمیلی دارند.
کلکتورها
کلکتورهای رفت و برگشت نیز باید متناسب با دمای کاری عایق شوند.
مبدلهای حرارتی
عایق مناسب موجب افزایش راندمان انتقال حرارت و کاهش اتلاف انرژی خواهد شد.

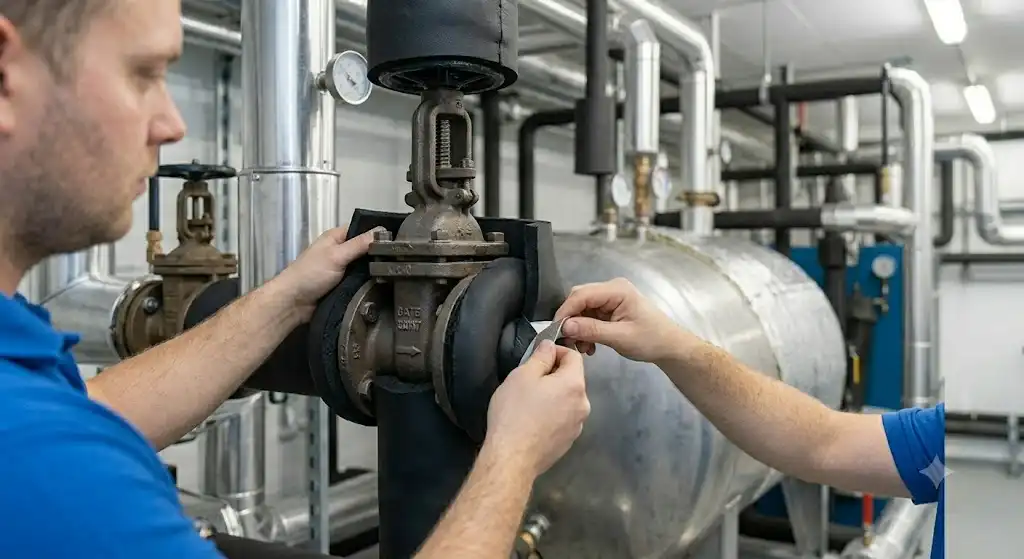

شیرآلات و اتصالات
بیتوجهی به این بخشها یکی از رایجترین دلایل کاهش بازده سیستم است.
بهترین عایق برای موتورخانه

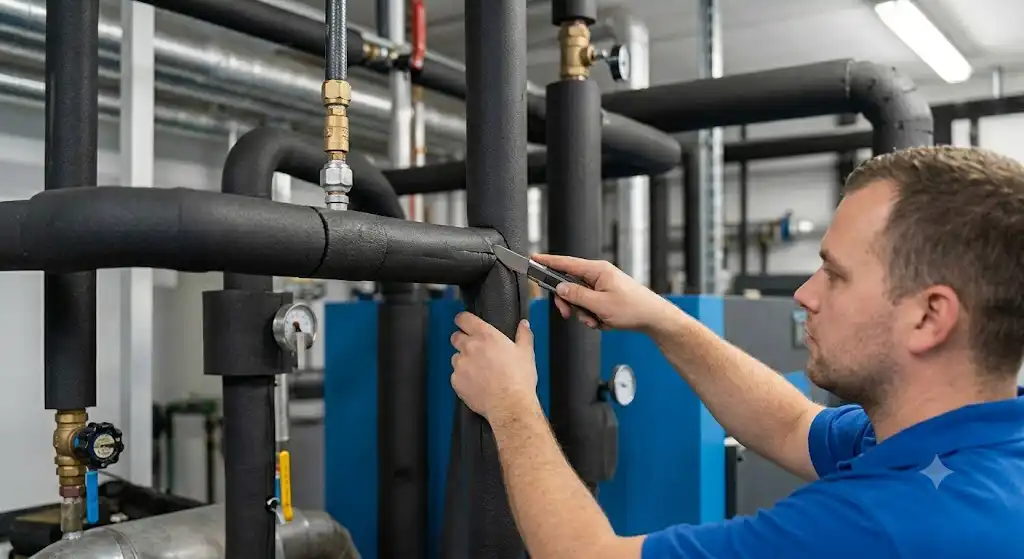

عایق الاستومری
امروزه عایق الاستومری پرکاربردترین گزینه برای موتورخانه محسوب میشود.
مزایا:
- ضریب انتقال حرارت پایین
- مقاومت در برابر رطوبت
- نصب آسان
- انعطافپذیری بالا
- عمر طولانی
- جلوگیری از تعریق

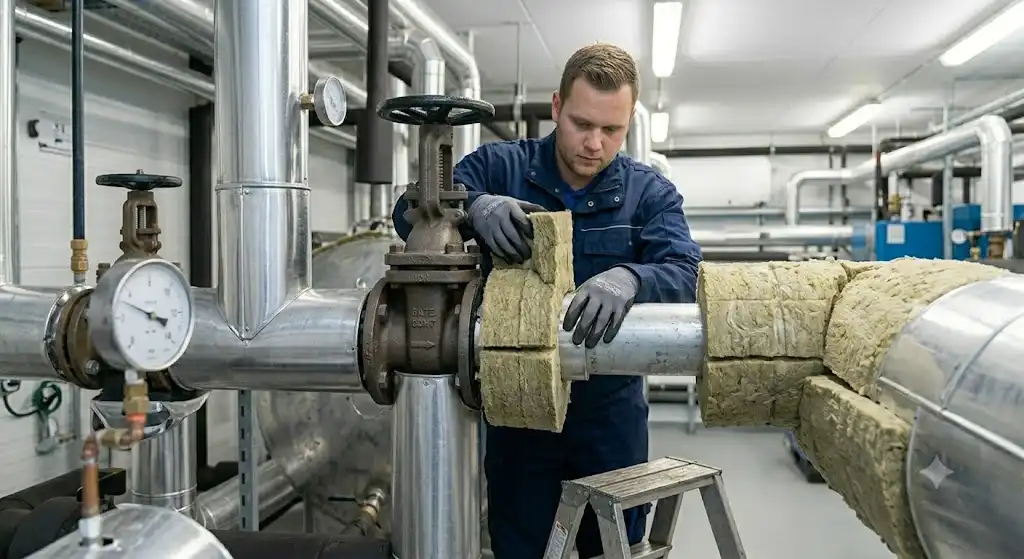

پشم سنگ
این عایق برای دماهای بالا مناسب است.
مزایا:
- مقاومت حرارتی بسیار زیاد
- مقاومت در برابر آتش
- عایق صوتی مناسب
پشم شیشه
پشم شیشه همچنان در برخی پروژهها استفاده میشود، اما نسبت به عایق الاستومری مقاومت کمتری در برابر رطوبت دارد.
مراحل اصولی عایقکاری موتورخانه
مرحله اول؛ بررسی تجهیزات
پیش از اجرا باید تمامی تجهیزات موتورخانه بررسی شوند تا نقاط اتلاف انرژی مشخص شوند.
مرحله دوم؛ انتخاب نوع عایق
دمای کاری، رطوبت محیط، قطر لوله و نوع تجهیز در انتخاب عایق نقش دارند.
مرحله سوم؛ انتخاب ضخامت مناسب
ضخامت عایق باید براساس دمای سیال و شرایط محیط تعیین شود.
مرحله چهارم؛ آمادهسازی سطح
سطوح باید کاملاً تمیز، خشک و عاری از زنگزدگی باشند.
مرحله پنجم؛ نصب عایق
درزها باید کاملاً بسته شوند تا پل حرارتی ایجاد نشود.

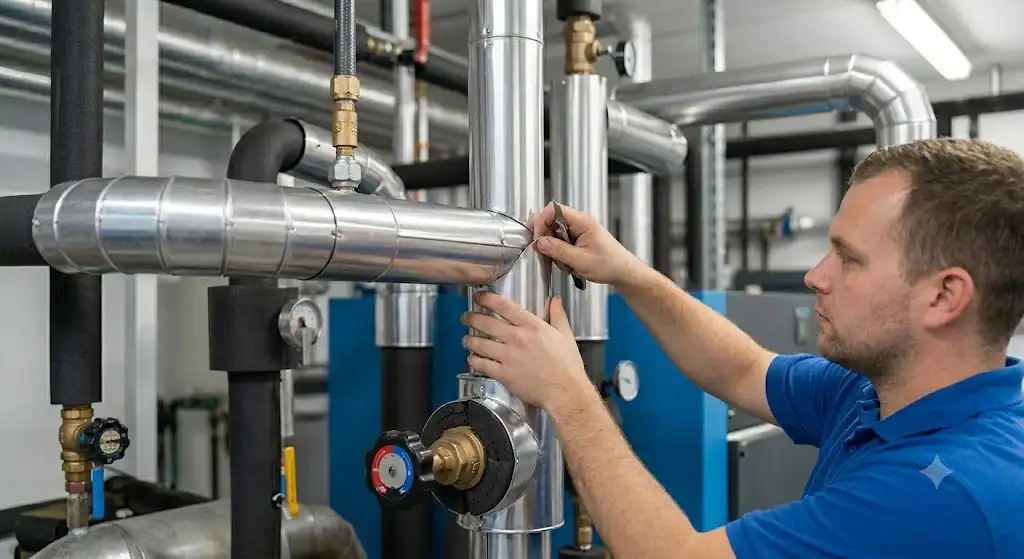

مرحله ششم؛ اجرای روکش محافظ
در محیطهای صنعتی معمولاً از روکش آلومینیومی یا گالوانیزه برای محافظت از عایق استفاده میشود.
استانداردهای مهم
اجرای اصولی عایقکاری باید مطابق استانداردهای معتبر انجام شود.
مهمترین آنها عبارتاند از:
- ASTM C534
- ASTM C547
- ISO 12241
- ASHRAE 90.1
اشتباهات رایج
انتخاب ضخامت نامناسب
عایق نازک نمیتواند از اتلاف انرژی جلوگیری کند.
اجرای ناقص درزها
درزهای باز باعث تشکیل پل حرارتی میشوند.
عایق نکردن اتصالات
فلنجها، شیرها و زانوها نیز باید عایق شوند.
استفاده از عایق نامناسب
تمام عایقها برای همه قسمتهای موتورخانه مناسب نیستند.
حذف روکش محافظ
در محیطهای مرطوب این موضوع عمر عایق را کاهش میدهد.
راهکارهای افزایش راندمان
- استفاده از عایق الاستومری سلول بسته
- انتخاب ضخامت براساس محاسبات حرارتی
- اجرای کامل درزگیری
- استفاده از روکش محافظ در محیطهای صنعتی
- انجام بازدیدهای دورهای
مثال اجرایی
فرض کنید یک موتورخانه مرکزی در ساختمان اداری دارای ۳۰۰ متر لوله آب گرم و دو مخزن ذخیره است.
در حالت اولیه هیچگونه عایق استانداردی روی لولهها وجود ندارد و دمای آب پیش از رسیدن به مصرفکننده چند درجه کاهش پیدا میکند. همچنین روی لولههای آب سرد تعریق ایجاد شده و بخشی از سقف کاذب دچار آسیب شده است.
پس از اجرای عایق الاستومری با ضخامت مناسب، عایقکاری کامل مخازن و پوشش شیرآلات، اتلاف انرژی به شکل محسوسی کاهش یافته، تعریق از بین رفته و مصرف سوخت موتورخانه نیز کمتر شده است. علاوه بر این، دمای آب در تمام طبقات ساختمان یکنواخت باقی مانده و هزینههای نگهداری کاهش یافته است.
جمعبندی
عایقکاری اصولی موتورخانه تنها یک اقدام تکمیلی نیست، بلکه بخشی ضروری از طراحی و بهرهبرداری سیستمهای تأسیساتی محسوب میشود. انتخاب صحیح نوع عایق، اجرای استاندارد، پوشش کامل لولهها، مخازن، کلکتورها و تجهیزات، علاوه بر کاهش مصرف انرژی، موجب افزایش راندمان، جلوگیری از خوردگی، حذف تعریق و افزایش طول عمر تجهیزات خواهد شد. سرمایهگذاری در اجرای صحیح عایقکاری، در مدت کوتاهی از طریق کاهش هزینههای انرژی و تعمیرات جبران میشود.
سوالات متداول
بهترین عایق برای موتورخانه چیست؟
در بسیاری از پروژهها، عایق الاستومری به دلیل مقاومت بالا در برابر رطوبت و اتلاف حرارت بهترین گزینه است.
آیا تمام لولههای موتورخانه باید عایق شوند؟
بله، لولههای آب گرم و سرد هر دو به عایق مناسب نیاز دارند.
چرا لولههای آب سرد عایق میشوند؟
برای جلوگیری از تشکیل شبنم، تعریق و خوردگی.
آیا مخازن نیز باید عایق شوند؟
بله، عایقکاری مخازن باعث کاهش اتلاف انرژی و حفظ دمای سیال میشود.
ضخامت عایق چگونه انتخاب میشود؟
براساس دمای سیال، شرایط محیطی و استانداردهای طراحی.
آیا عایق موتورخانه نیاز به روکش دارد؟
در محیطهای صنعتی و فضای باز استفاده از روکش محافظ توصیه میشود.
عایقکاری موتورخانه چه تأثیری بر مصرف انرژی دارد؟
اجرای صحیح آن میتواند اتلاف حرارت را به میزان قابل توجهی کاهش داده و راندمان سیستم را افزایش دهد.
