فاصله استاندارد بین ساپورتها بر اساس قطر و جنس لوله چقدر است؟
فاصله استاندارد بین ساپورتهای لوله عدد ثابتی برای همه خطوط پایپینگ نیست و به قطر، جنس، ضخامت، وزن لوله، نوع سیال، دمای کاری، وزن عایق و متعلقات و همچنین شرایط نصب بستگی دارد. با این حال، برای طراحی اولیه میتوان از بازههای متداول استفاده کرد و سپس فاصله نهایی را با محاسبات مکانیکی و الزامات پروژه کنترل کرد.
بهصورت معمول، هرچه قطر و وزن لوله افزایش پیدا کند، فاصله مجاز بین تکیهگاهها نیز میتواند افزایش یابد؛ اما افزایش قطر بهتنهایی معیار کافی نیست. جنس لوله نیز اهمیت دارد، زیرا فولاد کربنی، فولاد زنگنزن، چدن، PVC، CPVC و لولههای کامپوزیتی سختی و رفتار مکانیکی متفاوتی دارند.
برای مثال، فاصله ساپورت یک لوله فولادی 2 اینچ را نمیتوان بدون بررسی شرایط، معادل فاصله یک لوله پلاستیکی 2 اینچ در نظر گرفت. در خطوط داغ نیز انبساط حرارتی و نوع ساپورت ممکن است تعیینکنندهتر از قطر اسمی باشند.

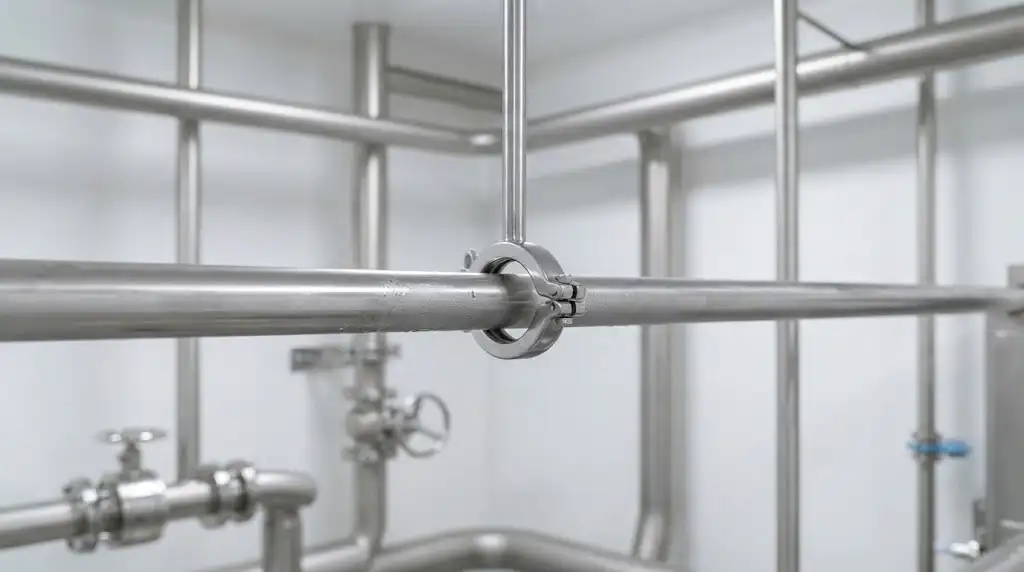

فاصله استاندارد بین ساپورتهای لوله چیست؟
فاصله بین ساپورتها یا Support Span به فاصله افقی یا عمودی میان دو نقطه نگهدارنده متوالی لوله گفته میشود. هدف اصلی تعیین این فاصله، جلوگیری از خمش بیش از حد، کنترل تنش و حفظ هندسه مناسب مسیر لولهکشی است.
اگر دهانه بین دو ساپورت بیش از مقدار مناسب باشد، لوله مانند یک تیر تحت بار عمل میکند. وزن خود لوله، سیال، عایق، شیرآلات و سایر متعلقات باعث ایجاد ممان خمشی و تغییر شکل میشود.
از طرف دیگر، کاهش بیش از حد فاصله نیز همیشه مزیت محسوب نمیشود. ساپورتهای اضافی میتوانند هزینه، وزن سازه، پیچیدگی نصب و در خطوط داغ، محدودیت حرکتی سیستم را افزایش دهند.
بنابراین، فاصله مناسب باید نقطه تعادل میان ظرفیت مکانیکی، کنترل خمش، حرکت حرارتی، الزامات بهرهبرداری و هزینه اجرا باشد.
فاصله ساپورت لوله بر چه اساسی تعیین میشود؟
فاصله ساپورت لوله معمولاً بر اساس قطر اسمی، جنس و ضخامت لوله، وزن لوله و سیال، دمای کاری، وزن عایق و متعلقات، میزان خمش مجاز، نوع سیستم ساپورت و الزامات استاندارد پروژه تعیین میشود. اعداد جدولهای عمومی فقط برای برآورد اولیه هستند و فاصله نهایی باید با محاسبات مهندسی کنترل شود.

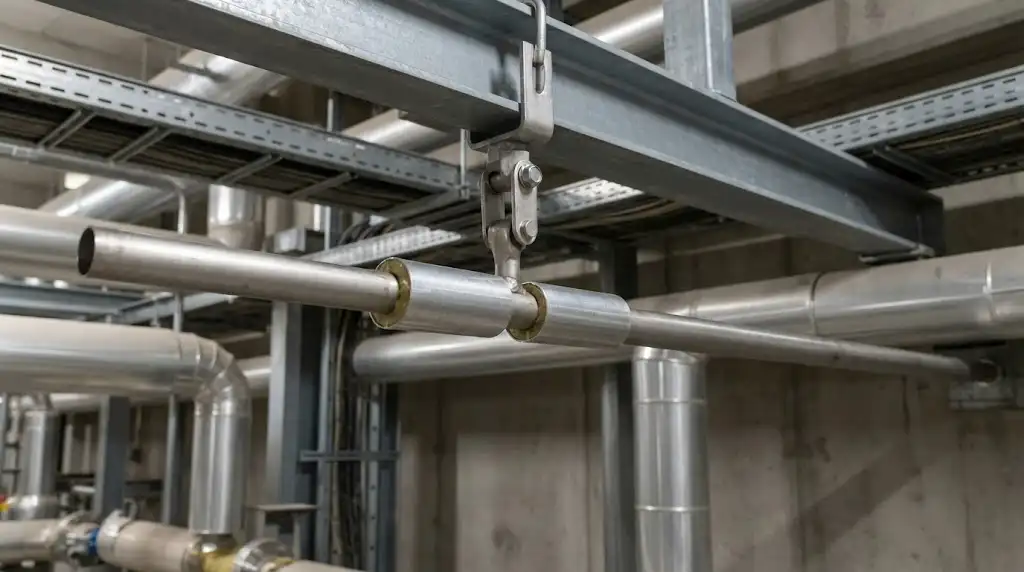

جدول تقریبی فاصله ساپورت لولههای فولادی
برای لولههای فولادی افقی، میتوان از بازههای زیر بهعنوان مقادیر متداول اولیه استفاده کرد. این اعداد جایگزین جدول استاندارد پروژه یا محاسبات طراحی نیستند.
| قطر اسمی لوله | فاصله تقریبی متداول |
|---|---|
| ½ اینچ | حدود 1.5 تا 2 متر |
| ¾ اینچ | حدود 1.5 تا 2 متر |
| 1 اینچ | حدود 1.8 تا 2.1 متر |
| 1½ اینچ | حدود 2 تا 2.4 متر |
| 2 اینچ | حدود 2.1 تا 2.7 متر |
| 3 اینچ | حدود 2.4 تا 3 متر |
| 4 اینچ | حدود 2.7 تا 3.3 متر |
| 6 اینچ | حدود 3 تا 3.6 متر |
| 8 اینچ | حدود 3.3 تا 4 متر |
| 10 اینچ | حدود 3.6 تا 4.5 متر |
| 12 اینچ | حدود 3.6 تا 4.8 متر |
| 16 اینچ | حدود 4 تا 5 متر |
| 20 اینچ و بیشتر | نیازمند بررسی مهندسی |
این جدول برای یک خط فولادی افقی معمولی با شرایط متعارف قابل استفاده بهعنوان نقطه شروع است. وجود عایق سنگین، سیال با چگالی بالا، شیرهای بزرگ یا شرایط دمایی خاص میتواند این مقادیر را کاهش دهد.
آیا جنس لوله روی فاصله ساپورت تأثیر دارد؟
بله. جنس لوله مستقیماً روی سختی، وزن، مدول الاستیسیته و میزان خمش آن اثر میگذارد. به همین دلیل، فاصله مناسب برای لولههای فولادی با لولههای پلاستیکی یا کامپوزیتی یکسان نیست.
لولههای فولادی کربنی
فولاد کربنی به دلیل استحکام و سختی مناسب، در بسیاری از سیستمهای صنعتی امکان استفاده از دهانههای نسبتاً بزرگ را فراهم میکند. با افزایش قطر، وزن نیز افزایش مییابد؛ بنابراین برای سایزهای بزرگ باید بار و خمش دقیقتر کنترل شود.
در خطوط فرآیندی، علاوه بر وزن، دما و فشار نیز باید در تحلیل پایپینگ لحاظ شوند. چنین خطوطی معمولاً تحت بررسی تنش قرار میگیرند و فاصله ساپورت بر اساس مدل واقعی تعیین میشود.
لولههای استنلس استیل
فولاد زنگنزن از نظر مدول الاستیسیته در دمای محیط تفاوتهایی با فولاد کربنی دارد و رفتار حرارتی آن نیز باید مورد توجه قرار گیرد. بنابراین استفاده مستقیم از جدول ساپورت فولاد کربنی برای تمام خطوط استنلس استیل توصیه نمیشود.
بهخصوص در خطوط نازک، فرآیندی و دارای دمای بالا، کنترل خمش و انبساط حرارتی اهمیت بیشتری پیدا میکند.
لولههای چدنی
لولههای چدنی معمولاً وزن زیادی دارند و رفتار تردتری نسبت به فولاد نشان میدهند. همین ویژگی باعث میشود فاصله تکیهگاهها و نحوه انتقال بار اهمیت ویژهای داشته باشد.
در سیستمهای فاضلاب و تأسیسات ساختمانی، شیب خط نیز باید همزمان با فاصله ساپورتها کنترل شود.

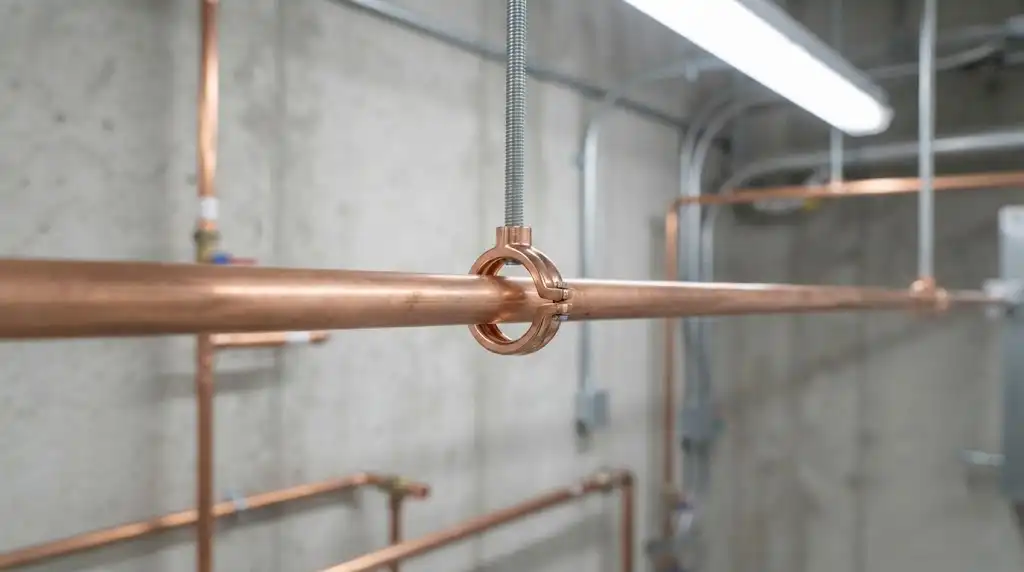

لولههای PVC و CPVC
لولههای پلاستیکی نسبت به فولاد انعطافپذیرتر هستند و با افزایش دما ممکن است تغییر شکل بیشتری داشته باشند. به همین علت، فاصله ساپورت آنها معمولاً باید محافظهکارانهتر انتخاب شود.
جدولهای سازندگان برای PVC و CPVC اهمیت زیادی دارند، زیرا نوع ماده، Schedule، دمای سیال و شرایط نصب مستقیماً روی Support Spacing تأثیر میگذارند.

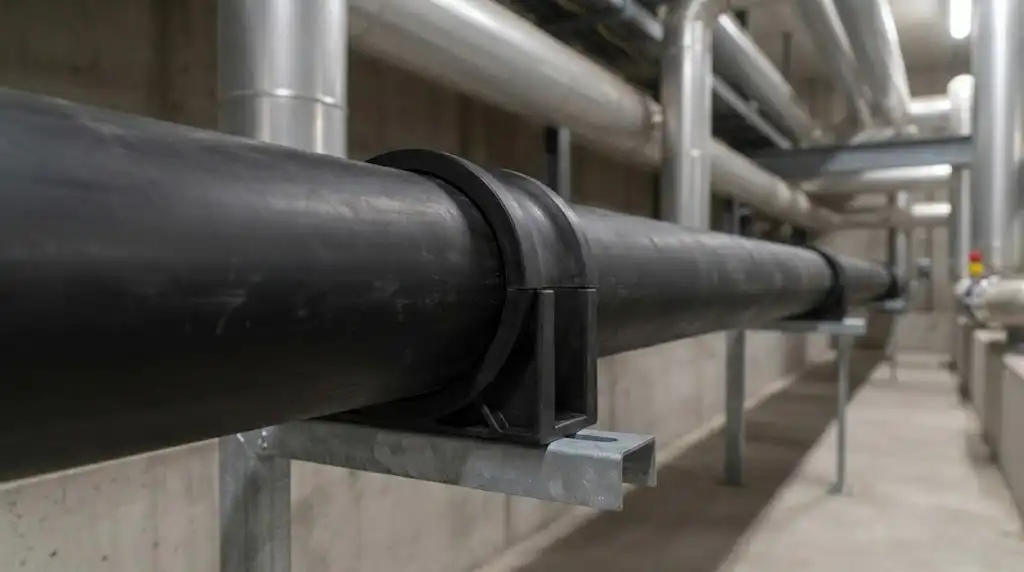

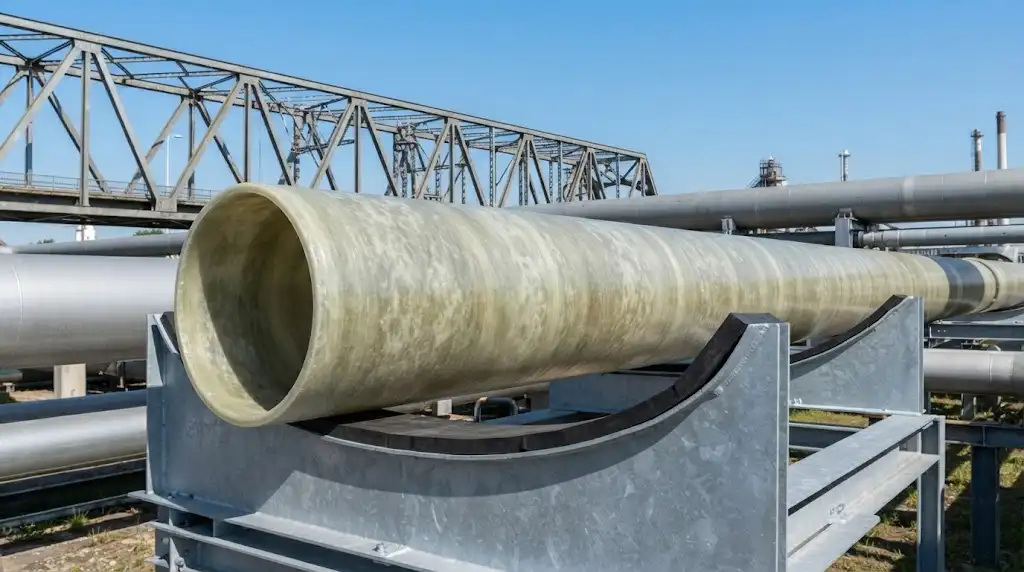

لولههای کامپوزیتی و GRP/FRP
در لولههای GRP، FRP و سایر سیستمهای کامپوزیتی نمیتوان صرفاً براساس قطر، فاصله ساپورت را تعیین کرد. سختی لوله، نوع رزین، ساختار لایهها، دما و توصیه سازنده باید در نظر گرفته شود.
استفاده از ساپورت نامناسب حتی ممکن است باعث تمرکز تنش و آسیب موضعی به بدنه لوله شود.
چرا قطر لوله بهتنهایی معیار مناسبی نیست؟
فرض کنید دو لوله 6 اینچی داریم. یکی برای انتقال آب در دمای محیط استفاده میشود و دیگری حامل سیال داغ فرآیندی است. اگرچه قطر هر دو یکسان است، شرایط مکانیکی آنها تفاوت زیادی دارد.
لوله دوم ممکن است عایق داشته باشد، دمای بالاتری را تجربه کند و به تجهیزات حساس متصل باشد. در نتیجه، یک فاصله ساپورت یکسان برای هر دو خط لزوماً منطقی نیست.
ضخامت لوله نیز عامل مهمی است. لوله با قطر یکسان اما ضخامت بیشتر، سختی خمشی و وزن متفاوتی خواهد داشت.
عوامل اصلی مؤثر بر فاصله ساپورت
۱. قطر اسمی لوله
افزایش قطر معمولاً باعث افزایش ممان اینرسی مقطع میشود و از طرف دیگر وزن لوله نیز بالا میرود. بنابراین تأثیر قطر بر Support Span باید همراه با وزن و ضخامت بررسی شود.
۲. ضخامت دیواره
دو لوله با قطر یکسان و ضخامت متفاوت رفتار یکسانی ندارند. ضخامت بالاتر معمولاً سختی خمشی بیشتری ایجاد میکند، اما وزن واحد طول را نیز افزایش میدهد.
۳. وزن سیال
یک خط خالی ممکن است کاملاً پایدار به نظر برسد، اما هنگام بهرهبرداری وزن سیال بار قابلتوجهی ایجاد کند.
این موضوع در خطوط انتقال سیالات سنگین یا خطوطی که برای Hydrotest با آب پر میشوند اهمیت بیشتری دارد.
۴. وزن عایق و Cladding
در خطوط گرم، سرد یا خطوطی که نیاز به حفاظت ویژه دارند، عایق میتواند بار اضافی ایجاد کند. ضخامت و جنس عایق باید در محاسبه وزن لحاظ شود.
۵. شیرآلات و تجهیزات جانبی
شیرهای بزرگ، Strainer، فلنجهای سنگین، کنترل ولو و سایر اجزا میتوانند بار متمرکز ایجاد کنند.
به همین دلیل، ساپورت مجاور چنین قطعاتی ممکن است نیاز به فاصله کمتر یا طراحی اختصاصی داشته باشد.
۶. دمای کاری
تغییر دما باعث انبساط و انقباض لوله میشود. هرچه اختلاف دمای نصب و بهرهبرداری بیشتر باشد، بررسی حرکت حرارتی اهمیت بیشتری خواهد داشت.
۷. نوع اتصال به تجهیزات
اگر لوله مستقیماً به پمپ، کمپرسور، مبدل حرارتی یا مخزن متصل باشد، محل ساپورتها باید با هدف کنترل بار نازل و جلوگیری از اعمال نیروی اضافی تعیین شود.

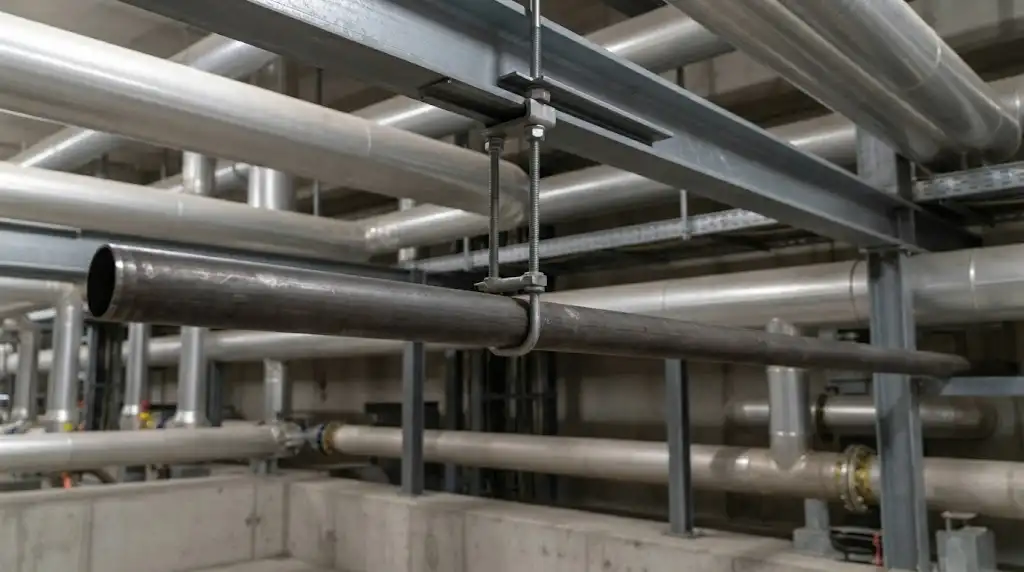

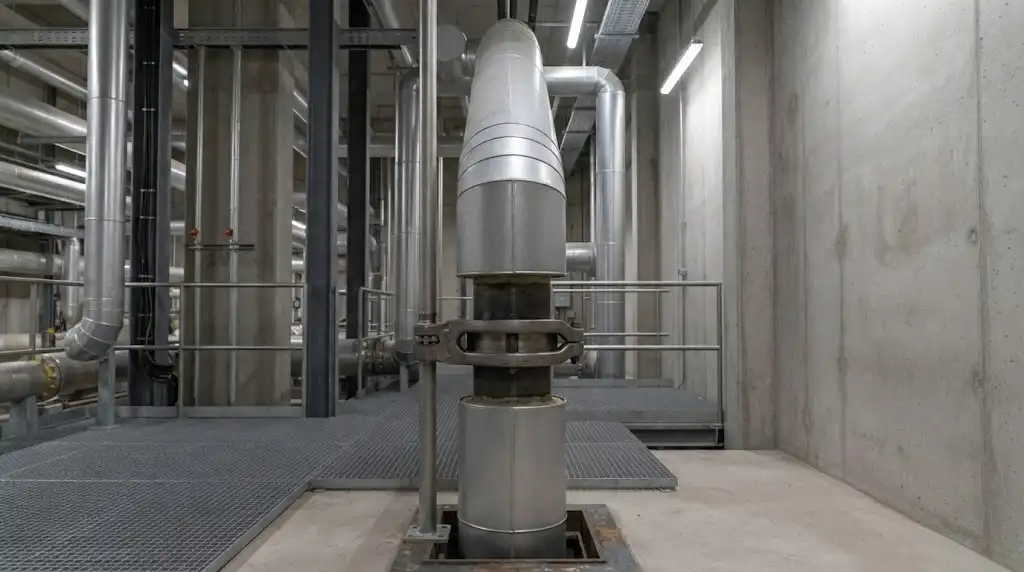

فاصله ساپورت در خطوط عمودی چقدر است؟
قواعد مربوط به خطوط عمودی با خطوط افقی یکسان نیست. در رایزرها، وزن لوله و سیال در راستای محور قرار میگیرد و نحوه انتقال بار بین طبقات یا نقاط اتصال اهمیت پیدا میکند.
فاصله رایزر ساپورت باید با توجه به قطر، وزن، ارتفاع آزاد، اتصالات، تغییر جهت و بارهای جانبی تعیین شود. در برخی موارد، استفاده از Clamp، Guide یا Anchor برای کنترل حرکت جانبی ضروری است.
وجود زانو در انتهای رایزر نیز میتواند نیروی قابلتوجهی ایجاد کند. بنابراین صرفاً تقسیم ارتفاع رایزر بر یک عدد ثابت روش مطمئنی نیست.
فاصله ساپورت در لولههای داغ
لوله داغ یکی از حساسترین حالتها برای طراحی ساپورت است. افزایش دما باعث افزایش طول میشود و این جابهجایی باید در طراحی لحاظ شود.
رابطه ساده انبساط حرارتی به شکل زیر است:
ΔL = α × L × ΔT
برای مثال، اگر یک خط فولادی 30 متری افزایش دمای قابلتوجهی داشته باشد، حتی ضریب انبساط نسبتاً کوچک فولاد میتواند به جابهجایی چند میلیمتری یا بیشتر منجر شود.
در چنین شرایطی، افزایش تعداد ساپورتها بدون توجه به مسیر حرکت حرارتی میتواند نتیجه معکوس داشته باشد. گاید، استاپ، انکر و ساپورتهای فنری باید در موقعیتهایی قرار گیرند که تحلیل تنش سیستم را مختل نکنند.
استانداردهای مرتبط با فاصله ساپورت لوله
یکی از نکات مهم این است که استانداردهای پایپینگ معمولاً یک عدد واحد و عمومی برای فاصله تمام ساپورتها ارائه نمیکنند. استانداردهایی مانند ASME B31.3 و ASME B31.1 بیشتر الزامات طراحی، تنش، بارگذاری و یکپارچگی سیستم را مشخص میکنند.
در زمینه ساپورتهای لوله، MSS SP-58 نیز یکی از مراجع مهم برای انواع ساپورت و الزامات مرتبط با آنهاست. علاوه بر این منابع، مشخصات فنی کارفرما، Pipe Support Standard، استاندارد سازه و دستورالعمل سازنده باید بررسی شوند.
به همین دلیل، اگر در نقشه پروژه عددی مانند 3 متر، 4 متر یا 5 متر برای Support Span درج شده باشد، همان مقدار مصوب پروژه بر یک جدول عمومی اولویت دارد.
روش مرحلهای تعیین فاصله ساپورت
گام اول: مشخصات لوله را جمعآوری کنید
قطر، Schedule، جنس، ضخامت، وزن واحد طول و نوع اتصال را مشخص کنید.
گام دوم: وزن واقعی خط را محاسبه کنید
وزن لوله خالی تنها بخشی از بار است. وزن سیال، عایق، پوشش، فلنجها، شیرآلات و متعلقات نیز باید در نظر گرفته شود.
گام سوم: شرایط دمایی را بررسی کنید
دمای نصب و دمای بهرهبرداری را مشخص کنید تا میزان حرکت حرارتی قابل تخمین باشد.
گام چهارم: فاصله اولیه را انتخاب کنید
برای طراحی اولیه میتوان از جدولهای معتبر و دادههای پروژه استفاده کرد. در این مرحله هدف رسیدن به یک مقدار اولیه است، نه تأیید نهایی طراحی.
گام پنجم: خمش و تنش را کنترل کنید
فاصله انتخابشده باید از نظر خمش، تنش و جابهجایی کنترل شود. برای خطوط حساس، تحلیل تنش پایپینگ ضروری است.
گام ششم: نقاط بحرانی را جداگانه بررسی کنید
اطراف شیرهای سنگین، زانوها، انشعابات، تجهیزات، Anchorها و تغییرات مسیر معمولاً نیازمند بررسی اختصاصی هستند.
۴ راهکار کاربردی برای انتخاب فاصله مناسب ساپورت
استفاده از جدول سازنده
برای لولههای پلاستیکی، کامپوزیتی و محصولات خاص، اطلاعات سازنده معمولاً از جدولهای عمومی قابلاعتمادتر است.
کنترل وزن در حالت بهرهبرداری
محاسبات را صرفاً با لوله خالی انجام ندهید. وضعیت پر از سیال و در صورت نیاز Hydrotest را نیز بررسی کنید.
توجه به انبساط حرارتی
در خطوط داغ، قبل از افزایش تعداد ساپورتها، مسیر حرکت خط را مشخص کنید. ساپورت ثابت نباید بهصورت تصادفی جایگزین Guide یا Support متحرک شود.
بررسی نقاط دارای بار متمرکز
شیرآلات و تجهیزات سنگین را مانند بخش معمولی خط در نظر نگیرید. این نقاط ممکن است به ساپورت مستقل نیاز داشته باشند.
یک مثال اجرایی برای تعیین فاصله ساپورت
فرض کنید یک خط فولادی 6 اینچ برای انتقال آب در شرایط دمایی معمول طراحی شده است. مهندس اجرا در مرحله اولیه، فاصله حدود 3 تا 3.6 متر را بهعنوان بازه شروع در نظر میگیرد.
پس از محاسبه وزن لوله و آب، مشخص میشود که یک شیر نسبتاً سنگین در میانه مسیر قرار دارد. در این نقطه، استفاده از همان فاصله معمول ممکن است باعث افزایش خمش و بار موضعی شود.
راهکار مناسب، بررسی بار شیر و اضافه کردن ساپورت نزدیک آن است. اگر خط در ادامه به یک تجهیز حساس متصل شود، موقعیت ساپورت انتهایی نیز باید از نظر بار نازل و حرکت خط بررسی شود.
این مثال نشان میدهد که جدول Support Span فقط نقطه شروع طراحی است. شرایط واقعی مسیر در نهایت تعیین میکند که آیا همان فاصله قابل قبول است یا باید تغییر کند.
اشتباهات رایج در تعیین فاصله ساپورت
یکی از اشتباهات متداول، حفظ یک فاصله ثابت در تمام طول مسیر است. مسیر پایپینگ معمولاً شامل زانو، انشعاب، ولو و تغییر ارتفاع است و بنابراین شرایط بارگذاری در همه نقاط یکسان نیست.
خطای دیگر، استفاده از جدول فولاد برای لولههای پلاستیکی است. اختلاف سختی و رفتار حرارتی مواد میتواند چنین رویکردی را نامعتبر کند.
نادیده گرفتن وزن سیال نیز اشتباه مهمی محسوب میشود. لولهای که در حالت خالی عملکرد مناسبی دارد، ممکن است هنگام پر شدن دچار خمش بیش از حد شود.
همچنین نباید فاصله ساپورت را بدون بررسی انبساط حرارتی افزایش یا کاهش داد. در خطوط فرآیندی، عملکرد ساپورتها باید با مدل تنش پایپینگ هماهنگ باشد.
چه زمانی فاصله ساپورت باید کاهش پیدا کند؟
کاهش فاصله معمولاً زمانی مطرح میشود که بار واحد طول افزایش یافته یا سختی مؤثر خط کاهش یافته باشد. وجود عایق سنگین، سیال با چگالی بالا، ضخامت کم، شیرآلات سنگین و محدودیت خمش از عوامل مهم هستند.
خطوط دارای شیب مشخص نیز ممکن است به تکیهگاههای بیشتری نیاز داشته باشند تا شیب در طول مسیر حفظ شود.
اگر خط دارای ارتعاش باشد، صرفاً کنترل خمش استاتیکی کافی نیست. فرکانس طبیعی، تحریک مکانیکی و رفتار دینامیکی نیز باید بررسی شود.
چه زمانی میتوان فاصله ساپورت را افزایش داد؟
در صورت افزایش ضخامت یا سختی لوله و کاهش بار واحد طول، امکان افزایش فاصله وجود دارد؛ اما این تصمیم باید با کنترل خمش و تنش همراه باشد.
برای لولههای با قطر بزرگ، افزایش دهانه همیشه به معنای کاهش تعداد ساپورت نیست. وزن خود لوله و سیال میتواند آنقدر زیاد باشد که نیاز به ساپورتهای ویژه یا سازههای تقویتشده ایجاد شود.
جمعبندی
فاصله استاندارد بین ساپورتهای لوله بر اساس یک عدد ثابت تعیین نمیشود. قطر اسمی، جنس، ضخامت، وزن سیال، دمای کاری، عایق، شیرآلات، نوع اتصال و شرایط بهرهبرداری همگی در تعیین Support Span نقش دارند.
برای لولههای فولادی، بازههایی مانند حدود 2 تا 4.5 متر در بسیاری از شرایط متداول بهعنوان مقدار اولیه دیده میشود، اما این اعداد نباید بدون بررسی مهندسی بهعنوان استاندارد قطعی اجرا شوند. در لولههای پلاستیکی و کامپوزیتی نیز باید به دادههای سازنده و رفتار ماده توجه ویژه داشت.
استانداردهایی مانند ASME B31.1، ASME B31.3 و MSS SP-58 در کنار مشخصات پروژه، مبنای مناسبتری برای طراحی و اجرای سیستم ساپورت هستند. در خطوط حساس نیز تحلیل تنش، بررسی بار تجهیزات و کنترل انبساط حرارتی باید پیش از تأیید نهایی فاصله ساپورت انجام شود.
در نهایت، بهترین فاصله ساپورت فاصلهای نیست که صرفاً از یک جدول عمومی برداشته شود؛ مقدار مناسب باید بتواند وزن و خمش خط را کنترل کند، حرکت حرارتی را مختل نکند و عملکرد ایمن سیستم پایپینگ را در شرایط واقعی بهرهبرداری تضمین کند.
