مقدمه
طراحی صحیح سیستم ساپورت لوله یکی از مهمترین بخشهای اجرای تأسیسات مکانیکی، خطوط انتقال سیالات، شبکههای صنعتی و موتورخانهها محسوب میشود. هرچند انتخاب نوع لوله، اتصالات و تجهیزات اهمیت بالایی دارد، اما در صورت تعیین نادرست فاصله بین ساپورتها، حتی باکیفیتترین سیستم لولهکشی نیز در معرض آسیب قرار خواهد گرفت. افتادگی لوله، ایجاد تنش اضافی در اتصالات، افزایش ارتعاش و کاهش عمر مفید شبکه از مهمترین پیامدهای این خطا هستند.
فاصله استاندارد بین ساپورتها به عوامل مختلفی وابسته است. قطر لوله، جنس متریال، وزن سیال، دمای کاری، ضخامت جداره و شرایط نصب از جمله پارامترهایی هستند که در تعیین فاصله تکیهگاهها نقش دارند. به همین دلیل نمیتوان برای تمامی خطوط لوله یک عدد ثابت در نظر گرفت.
شناخت اصول طراحی ساپورت و رعایت الزامات استاندارد باعث افزایش ایمنی، کاهش هزینههای تعمیرات و بهبود عملکرد سیستم در بلندمدت خواهد شد.

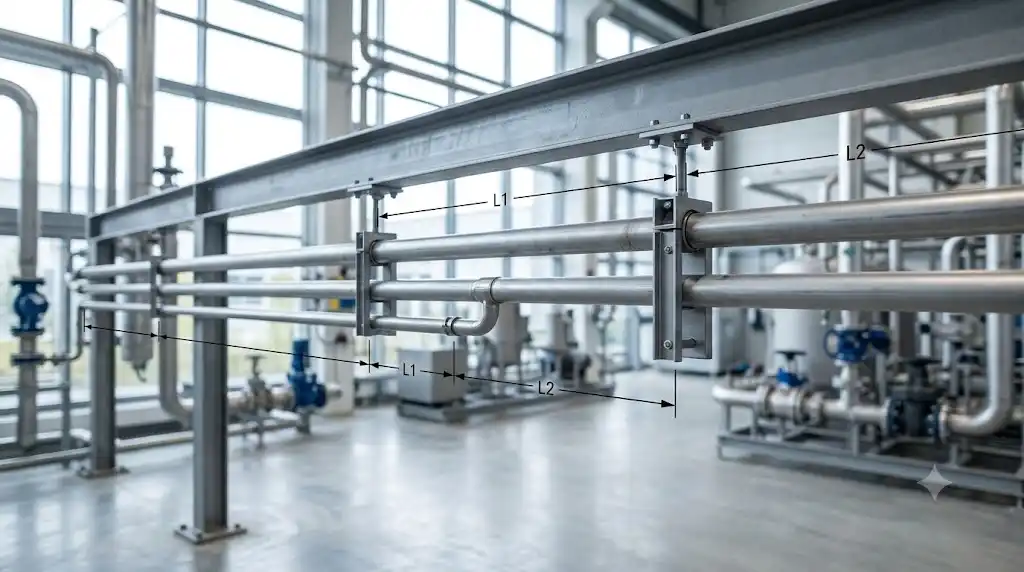

فاصله استاندارد بین ساپورت لوله چیست؟
فاصله استاندارد بین ساپورتها به حداکثر فاصله مجاز میان دو تکیهگاه یا نگهدارنده لوله گفته میشود که در آن میزان خمش، تنش و تغییر شکل لوله در محدوده قابل قبول باقی میماند.
هدف اصلی از تعیین این فاصله، جلوگیری از افتادگی بیش از حد و حفظ پایداری مکانیکی شبکه لولهکشی است.
هرچه فاصله بین ساپورتها بیشتر شود، بار خمشی وارد بر لوله افزایش پیدا میکند. در مقابل، کاهش بیش از حد فاصله نیز باعث افزایش هزینههای اجرایی خواهد شد.
فاصله استاندارد بین ساپورتهای لوله به قطر، جنس لوله، وزن سیال، دمای کاری و شرایط نصب بستگی دارد. لولههای فلزی معمولاً فاصله بیشتری بین ساپورتها دارند، در حالی که لولههای پلیمری به دلیل انعطافپذیری بالاتر نیازمند تکیهگاههای نزدیکتر هستند. رعایت فاصله استاندارد از افتادگی، لرزش و آسیب به اتصالات جلوگیری میکند.
چرا تعیین فاصله مناسب ساپورت اهمیت دارد؟
سیستمهای لولهکشی در طول دوره بهرهبرداری تحت تأثیر بارهای مختلف قرار میگیرند.
علاوه بر وزن خود لوله، سیال داخل آن نیز نیروی قابل توجهی به سازه وارد میکند.
زمانی که فاصله تکیهگاهها بهدرستی انتخاب نشود، مشکلات متعددی ایجاد خواهد شد.
مهمترین پیامدهای فاصله نامناسب عبارتاند از:
- افزایش خمش لوله
- شکست اتصالات
- ایجاد تنش اضافی
- کاهش عمر مفید سیستم
- افزایش لرزش
- نشتی در محل اتصالات
- آسیب به تجهیزات جانبی
- افزایش هزینه تعمیرات

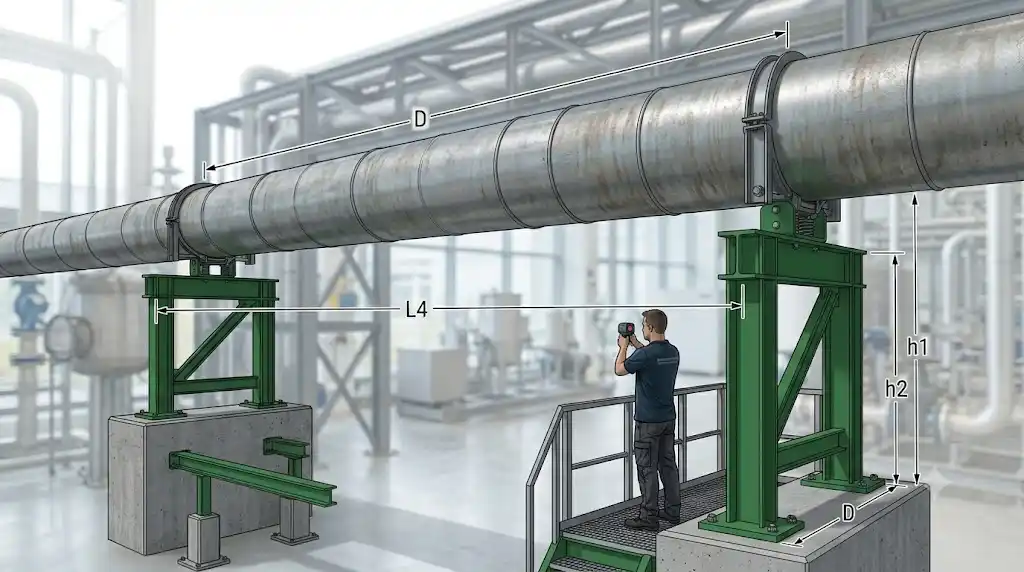

عوامل مؤثر بر فاصله استاندارد ساپورت لوله
تعیین فاصله تکیهگاهها باید بر اساس محاسبات مهندسی انجام شود.
قطر لوله
هرچه قطر لوله افزایش پیدا کند، وزن آن نیز بیشتر میشود.
در بسیاری از موارد لولههای با قطر بزرگتر به ساپورتهای قویتر و طراحی دقیقتر نیاز دارند.
جنس لوله
خواص مکانیکی متریال تأثیر مستقیمی بر میزان خمش دارد.
لولههای فولادی رفتار متفاوتی نسبت به لولههای پلیمری دارند.
ضخامت جداره
افزایش ضخامت موجب افزایش مقاومت خمشی خواهد شد.
وزن سیال
سیالات سنگین مانند آب، روغن و مواد شیمیایی بار بیشتری به لوله وارد میکنند.
دمای کاری
تغییرات دمایی موجب انبساط و انقباض خطوط لوله میشود.
شرایط محیطی
محیطهای صنعتی، مناطق زلزلهخیز و فضاهای روباز نیازمند ملاحظات ویژه هستند.

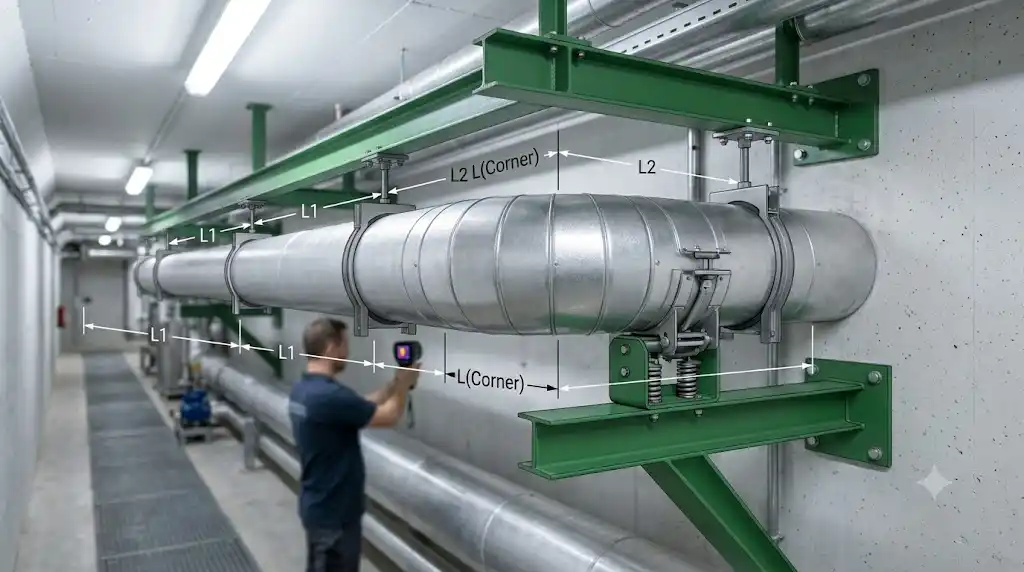

فاصله استاندارد ساپورت برای لولههای فولادی
لولههای فولادی به دلیل استحکام بالا، امکان اجرای دهانههای بلندتری را فراهم میکنند.
با این حال افزایش قطر باعث افزایش وزن و نیاز به طراحی دقیقتر میشود.
لوله فولادی تا قطر ۱ اینچ
فاصله ساپورت معمولاً بین ۲ تا ۲.۵ متر در نظر گرفته میشود.
لوله فولادی ۱.۵ تا ۲ اینچ
فاصله متعارف حدود ۳ متر است.
لوله فولادی ۲.۵ تا ۴ اینچ
بازه رایج بین ۳.۵ تا ۴.۵ متر قرار دارد.
لوله فولادی ۶ اینچ و بیشتر
در بسیاری از پروژههای صنعتی فاصله ساپورت به ۵ تا ۶ متر میرسد.

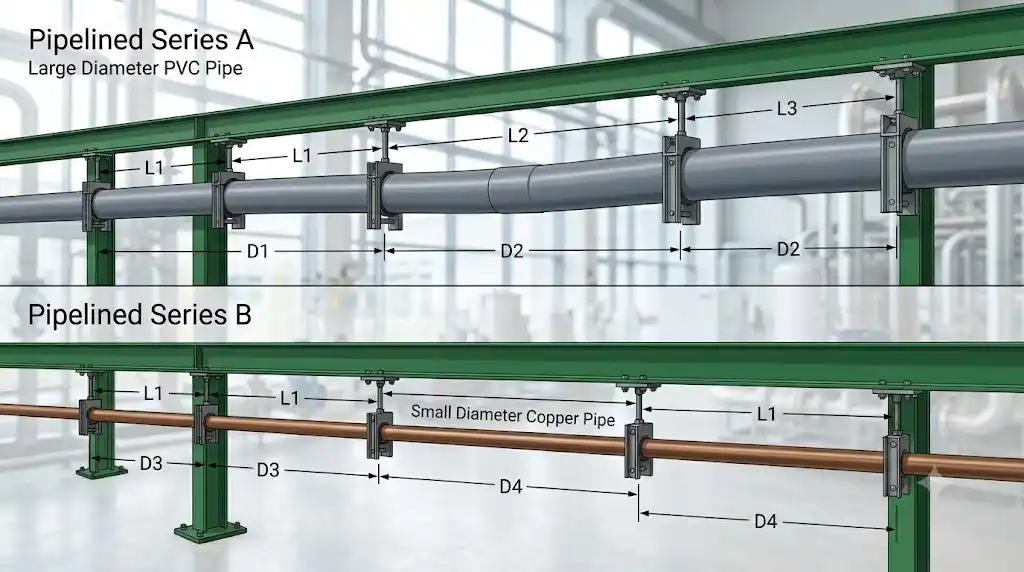

فاصله استاندارد ساپورت برای لولههای پنج لایه
لولههای پنج لایه نسبت به فولاد انعطاف بیشتری دارند.
به همین علت تعداد ساپورتها معمولاً بیشتر است.
سایز ۱۶ میلیمتر
فاصله توصیه شده حدود ۱ تا ۱.۲ متر است.
سایز ۲۰ میلیمتر
حدود ۱.۲ تا ۱.۵ متر مناسب خواهد بود.
سایز ۲۵ میلیمتر
فاصله بین ۱.۵ تا ۱.۸ متر پیشنهاد میشود.
سایز ۳۲ میلیمتر
مقدار تقریبی بین ۱.۸ تا ۲ متر در نظر گرفته میشود.
فاصله استاندارد ساپورت برای لولههای پلیپروپیلن (PP-R)
لولههای PP-R در برابر تغییرات دمایی حساستر هستند.
به همین دلیل فاصله تکیهگاهها باید با دقت بیشتری تعیین شود.
فاصله مجاز بسته به دما و قطر لوله متغیر خواهد بود.
در خطوط آب گرم معمولاً تعداد ساپورتها نسبت به آب سرد بیشتر است.
فاصله استاندارد ساپورت برای لولههای پلیاتیلن
انعطافپذیری بالای پلیاتیلن باعث میشود این لولهها نسبت به افتادگی حساستر باشند.

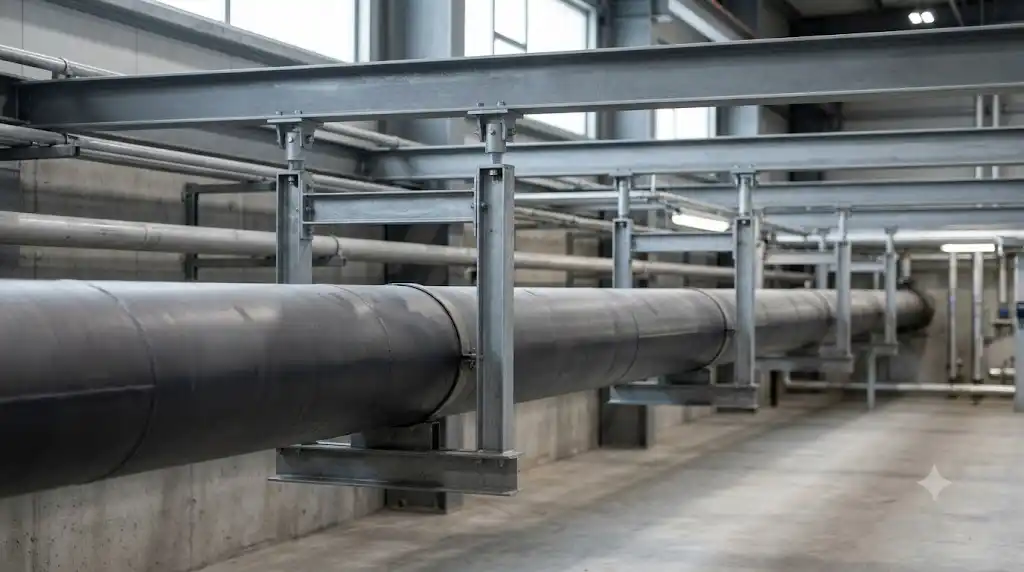

استفاده از ساپورتهای متعدد در مسیرهای افقی ضروری است.
در خطوط انتقال پلیاتیلن، فاصله تکیهگاهها اغلب کمتر از لولههای فلزی در نظر گرفته میشود.
انواع ساپورت مورد استفاده در خطوط لوله
انتخاب نوع ساپورت بر عملکرد کل سیستم تأثیر میگذارد.
ساپورت ثابت
حرکت لوله را محدود میکند.
ساپورت متحرک
اجازه انبساط و انقباض را فراهم میسازد.
ساپورت آویزی
در سقفها و تأسیسات معلق کاربرد دارد.
ساپورت دیواری
برای مسیرهای عمودی و افقی استفاده میشود.
ساپورت فنردار
مناسب خطوط دارای تغییرات دمایی زیاد است.
استانداردهای مهم در تعیین فاصله ساپورت
مهندسان معمولاً از استانداردهای معتبر بینالمللی استفاده میکنند.
ASME B31
یکی از مهمترین مراجع طراحی خطوط لوله صنعتی محسوب میشود.
MSS SP-58
به تجهیزات ساپورت و نگهدارنده لوله اختصاص دارد.
MSS SP-69
راهنمای طراحی و انتخاب ساپورتهای لوله را ارائه میدهد.
ASTM
مشخصات مکانیکی متریال را مشخص میکند.
روش تعیین فاصله ساپورت در پروژههای صنعتی
طراحی اصولی نیازمند طی کردن چند مرحله مشخص است.
مرحله اول: تعیین مشخصات لوله
جنس، قطر و ضخامت لوله مشخص میشود.
مرحله دوم: محاسبه وزن
وزن لوله و سیال داخل آن محاسبه خواهد شد.
مرحله سوم: بررسی شرایط بهرهبرداری
دما، فشار و شرایط محیطی ارزیابی میشوند.
مرحله چهارم: تحلیل تنش
خمش و تنشهای وارد بر لوله بررسی میشوند.
مرحله پنجم: انتخاب نوع ساپورت
مناسبترین تکیهگاه بر اساس شرایط پروژه انتخاب خواهد شد.
خطاهای رایج در تعیین فاصله ساپورتها
بسیاری از خرابیهای خطوط لوله ناشی از اشتباهات طراحی هستند.
استفاده از فاصله یکسان برای همه لولهها
هر جنس و قطر نیازمند طراحی مخصوص خود است.
بیتوجهی به وزن سیال
محاسبه صرف وزن لوله کافی نیست.
نادیده گرفتن دمای کاری
انبساط حرارتی میتواند تنشهای قابل توجهی ایجاد کند.
انتخاب ساپورت نامناسب
حتی با فاصله صحیح، نوع ساپورت اهمیت زیادی دارد.
حذف کنترلهای اجرایی
عدم بازرسی نهایی موجب بروز خطاهای پنهان میشود.
۵ راهکار برای طراحی بهتر سیستم ساپورت
استفاده از جداول استاندارد
مراجع معتبر اطلاعات اولیه مناسبی ارائه میدهند.
انجام محاسبات مهندسی
پروژههای بزرگ باید توسط مهندس متخصص تحلیل شوند.
در نظر گرفتن ضریب ایمنی
افزایش ایمنی سیستم احتمال خرابی را کاهش میدهد.
استفاده از ساپورتهای استاندارد
کیفیت تجهیزات نگهدارنده اهمیت زیادی دارد.
انجام بازرسی دورهای
کنترل وضعیت ساپورتها از ایجاد خسارت جلوگیری میکند.
سناریوی اجرایی واقعی
فرض کنید یک موتورخانه مرکزی در حال اجرای شبکه لولهکشی فولادی ۴ اینچ برای سیستم سرمایش است.
در طراحی اولیه فاصله ساپورتها ۶ متر در نظر گرفته شده بود. پس از بررسی تیم مهندسی مشخص شد که این مقدار باعث افزایش خمش و فشار روی اتصالات خواهد شد.
بازنگری انجام گرفت و فاصله تکیهگاهها به حدود ۴ متر کاهش یافت. نتیجه نهایی شامل کاهش لرزش، افزایش عمر اتصالات و عملکرد پایدار سیستم بود.

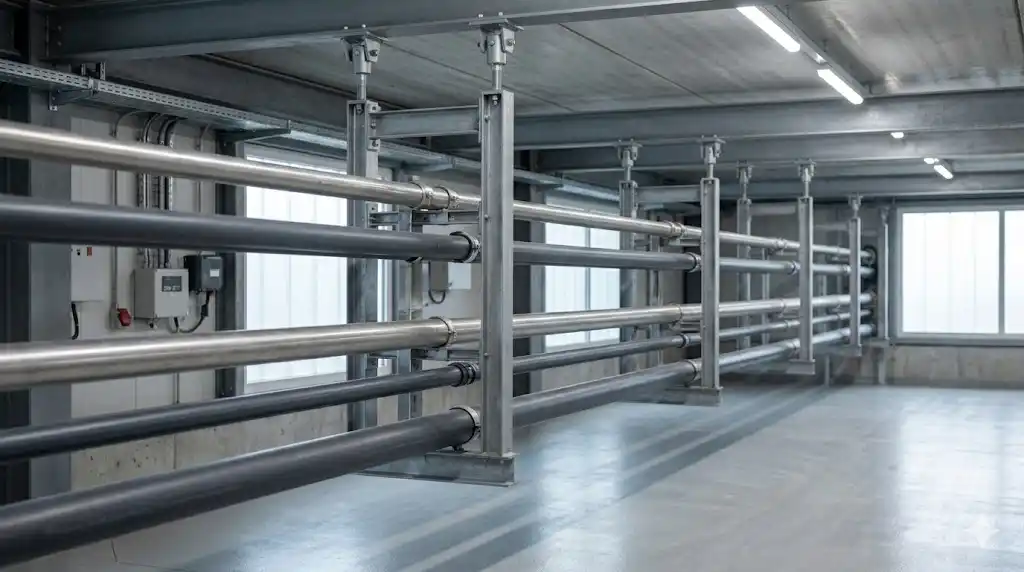

تأثیر جنس لوله بر طراحی ساپورت
یکی از مهمترین عوامل تعیینکننده فاصله ساپورت، مدول الاستیسیته متریال است.
فولاد به دلیل سختی بالا، مقاومت بیشتری در برابر تغییر شکل دارد. در مقابل، لولههای پلیمری انعطافپذیرتر هستند و به تکیهگاههای نزدیکتر نیاز دارند.
همین تفاوت باعث میشود فاصله استاندارد ساپورت در لولههای فولادی، پنج لایه، پلیپروپیلن و پلیاتیلن کاملاً متفاوت باشد.

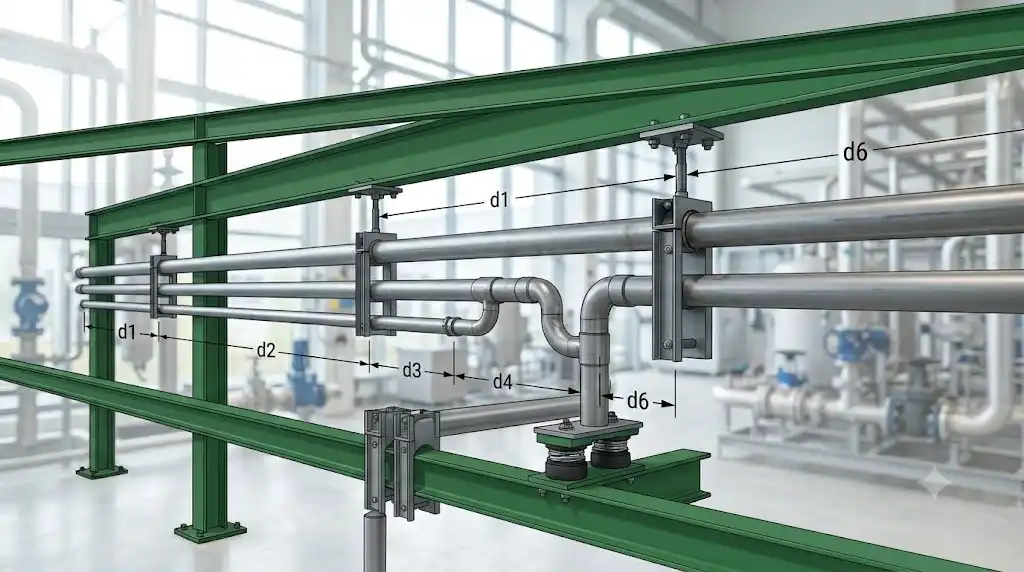

نقش وزن سیال در تعیین فاصله تکیهگاهها
زمانی که لوله خالی است، تنها وزن خود مقطع بر سیستم اثر میگذارد.
پس از بهرهبرداری، وزن سیال نیز به بار کلی اضافه میشود.
برای مثال، لولهای که آب یا روغن را منتقل میکند نسبت به خط انتقال گاز به ساپورتهای بیشتری نیاز دارد.
به همین دلیل طراحی حرفهای همیشه بر اساس شرایط واقعی بهرهبرداری انجام میشود.
سوالات متداول
فاصله استاندارد بین ساپورتهای لوله چگونه تعیین میشود؟
این فاصله بر اساس قطر، جنس لوله، وزن سیال، دما و شرایط بهرهبرداری محاسبه میشود.
آیا فاصله ساپورت برای همه لولهها یکسان است؟
خیر، هر نوع لوله نیازمند طراحی مخصوص به خود است.
چرا لولههای پلیمری به ساپورت بیشتری نیاز دارند؟
انعطافپذیری بیشتر آنها باعث افزایش احتمال افتادگی میشود.
آیا وزن سیال در محاسبات لحاظ میشود؟
بله، وزن سیال یکی از عوامل اصلی تعیین فاصله ساپورت است.
مهمترین استاندارد طراحی ساپورت چیست؟
استانداردهای ASME B31 و MSS SP-58 از معتبرترین مراجع محسوب میشوند.
ساپورت ثابت چه کاربردی دارد؟
این نوع ساپورت از جابهجایی لوله جلوگیری میکند.
فاصله زیاد بین ساپورتها چه مشکلی ایجاد میکند؟
خمش، لرزش و افزایش تنش در اتصالات از مهمترین پیامدها هستند.
آیا در خطوط آب گرم تعداد ساپورتها بیشتر است؟
بله، به دلیل انبساط حرارتی معمولاً فاصله ساپورتها کاهش پیدا میکند.
