آموزش گام به گام نصب بست آویز سقفی برای لوله آب گرم و سرد
متا دیسکریپشن: آموزش نصب بست آویز سقفی برای لوله آب گرم و سرد همراه با اصول اجرا، فاصله استاندارد ساپورتها و جلوگیری از خطاهای رایج.
سیستم لولهکشی آب گرم و سرد تنها زمانی عملکرد مطلوبی خواهد داشت که علاوه بر انتخاب لوله مناسب، روش نگهداری و مهار آن نیز مطابق استانداردهای اجرایی انجام شود. یکی از مهمترین اجزای این سیستم، بست آویز سقفی است که وظیفه تحمل وزن لوله، کنترل ارتعاش و حفظ تراز خطوط لوله را بر عهده دارد.
امروزه با افزایش استفاده از لولههای پنجلایه، پلیپروپیلن، فولادی و گالوانیزه در پروژههای ساختمانی، نقش ساپورتهای سقفی بیش از گذشته اهمیت پیدا کرده است. هرگونه خطا در نصب بست آویز میتواند منجر به افتادگی لوله، ایجاد تنش در اتصالات، نشتی و حتی افزایش هزینههای تعمیرات شود.
از سوی دیگر، رعایت فاصله استاندارد بین بستها باعث افزایش طول عمر شبکه لولهکشی و کاهش فشار وارد شده بر اتصالات خواهد شد. به همین دلیل آشنایی با اصول نصب بست آویز سقفی برای لوله آب گرم و سرد از الزامات اصلی اجرای تاسیسات مکانیکی محسوب میشود.
بست آویز سقفی چیست؟
بست آویز سقفی یکی از تجهیزات ساپورت تاسیساتی است که برای نگهداری لولهها در زیر سقف یا زیر سازههای فلزی مورد استفاده قرار میگیرد. این بست معمولاً از فولاد گالوانیزه، استیل یا آلیاژهای مقاوم ساخته میشود و به کمک پیچ، مهره، انکر و راد رزوهدار به سقف متصل میگردد.
هدف اصلی این تجهیز، انتقال بار لوله و سیال داخل آن به سازه ساختمان است تا از وارد شدن تنش به اتصالات جلوگیری شود.

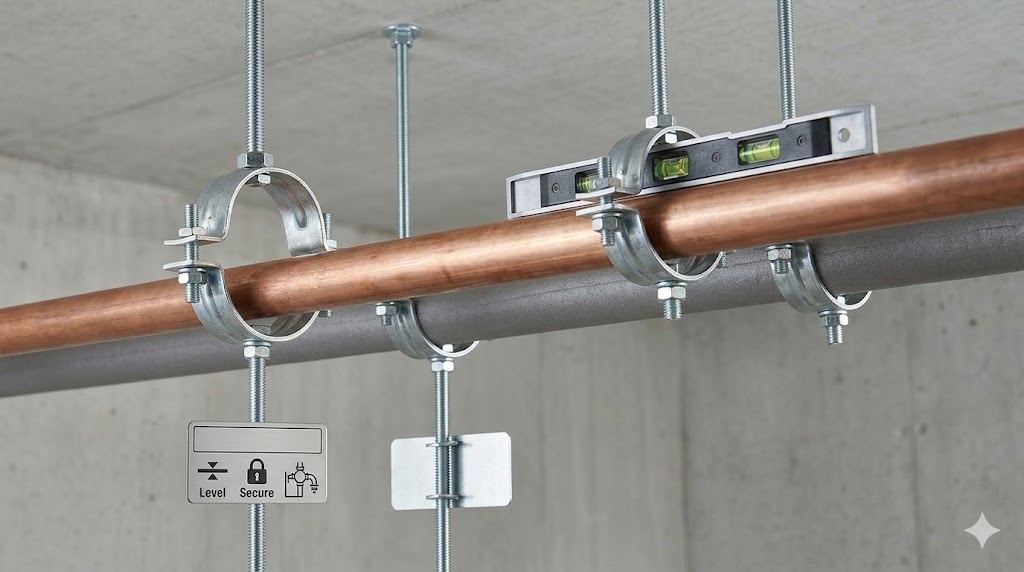

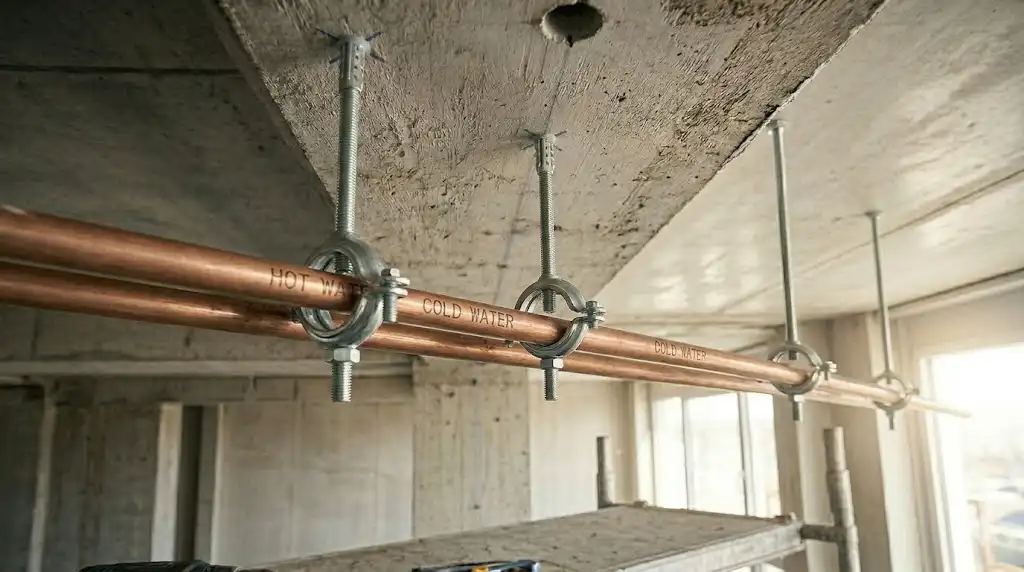

فاصله استاندارد نصب بست آویز سقفی برای لوله آب گرم و سرد چقدر است؟
فاصله بستهای آویز سقفی به جنس و قطر لوله بستگی دارد. برای بسیاری از لولههای پنجلایه و پلیمری این فاصله معمولاً بین ۱ تا ۲ متر و برای لولههای فلزی بین ۲ تا ۳ متر در نظر گرفته میشود. محاسبه نهایی باید مطابق استاندارد سازنده و شرایط پروژه انجام شود.
اهمیت نصب صحیح بست آویز سقفی
در نگاه اول ممکن است بست تنها یک قطعه نگهدارنده ساده به نظر برسد، اما عملکرد صحیح آن تأثیر مستقیمی بر ایمنی و دوام سیستم دارد.
مهمترین مزایای نصب اصولی عبارتاند از:
- جلوگیری از افتادگی لوله
- کاهش تنش در اتصالات
- کنترل لرزش و ارتعاش
- افزایش عمر مفید سیستم
- جلوگیری از شکستگی اتصالات
- حفظ شیب استاندارد خطوط لوله
- توزیع یکنواخت بار روی سازه
بر اساس استانداردهای تاسیساتی بینالمللی، بخش قابل توجهی از خرابیهای خطوط لوله ناشی از اجرای نادرست ساپورتها و بستهای نگهدارنده است.
اجزای اصلی سیستم آویز سقفی
پیش از شروع نصب باید با اجزای این مجموعه آشنا شوید.
بست نگهدارنده لوله
این قطعه مستقیماً دور لوله قرار میگیرد و وزن آن را تحمل میکند.
راد رزوهدار
میلهای فلزی است که بست را به سقف متصل میکند.
انکر یا رول بولت
برای اتصال راد رزوهدار به بتن یا سازه استفاده میشود.
مهره و واشر
وظیفه تثبیت و تنظیم ارتفاع را بر عهده دارند.
پروفیل یا چنل تاسیساتی
در برخی پروژهها برای ایجاد زیرساخت ساپورت مورد استفاده قرار میگیرد.
ابزارهای مورد نیاز برای نصب
پیش از آغاز عملیات اجرایی بهتر است تمام تجهیزات موردنیاز آماده شوند.
فهرست ابزارها شامل موارد زیر است:
- متر و تراز
- دریل چکشی
- مته بتن
- آچار تخت و آچار بکس
- دستگاه برش راد رزوهدار
- ماژیک علامتگذاری
- پیچ و مهره گالوانیزه
- انکر مکانیکی یا شیمیایی
- تجهیزات ایمنی فردی
انتخاب نوع بست مناسب
تمام بستها برای همه لولهها مناسب نیستند.
نوع بست باید بر اساس شرایط زیر انتخاب شود:
جنس لوله
لولههای فلزی معمولاً به بستهای مقاومتر نیاز دارند.
قطر لوله
افزایش قطر موجب افزایش وزن و نیاز به بست قویتر میشود.
دمای سیال
خطوط آب گرم نیازمند بستهایی هستند که انبساط حرارتی را کنترل کنند.
شرایط محیطی
محیطهای مرطوب یا خورنده به بستهای گالوانیزه گرم یا استیل نیاز دارند.

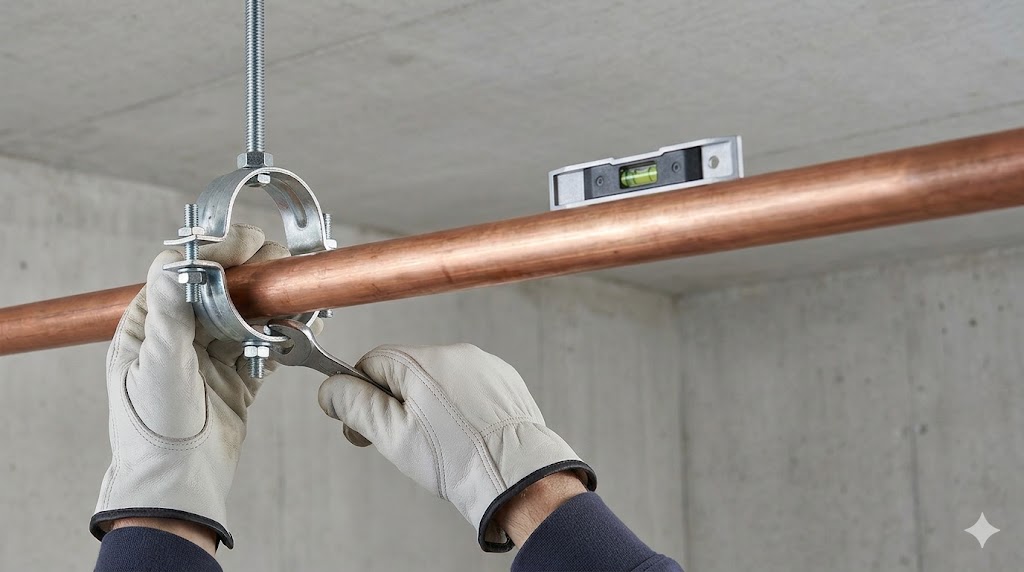

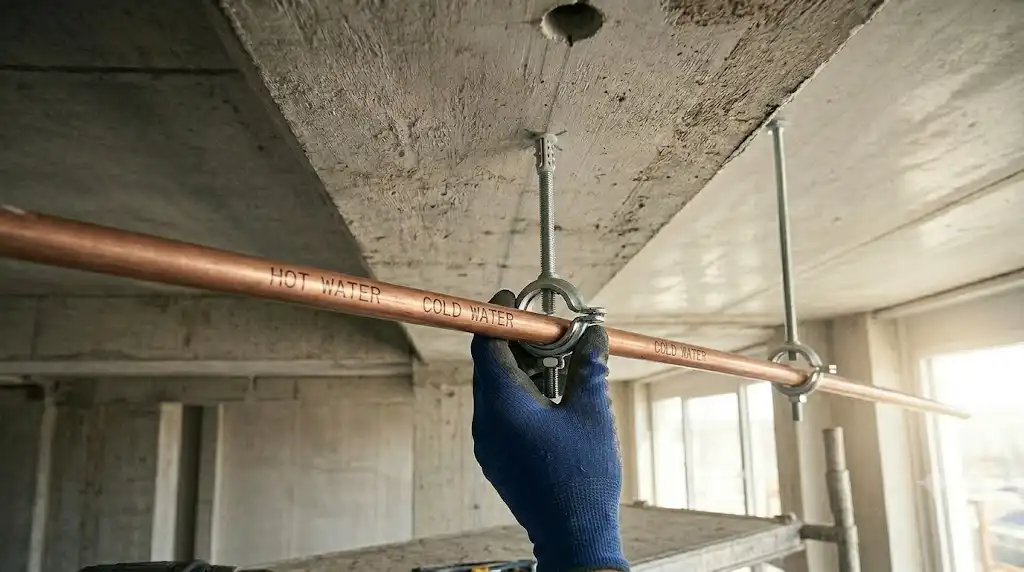

آموزش گام به گام نصب بست آویز سقفی
مرحله اول: بررسی نقشههای اجرایی
پیش از هر اقدامی باید مسیر دقیق لولهها مشخص شود.
نقشههای تاسیساتی محل قرارگیری ساپورتها و نقاط بحرانی را نشان میدهند.
مرحله دوم: محاسبه فاصله ساپورتها
اکنون لازم است فاصله استاندارد بین بستها تعیین شود.
عوامل مؤثر شامل:
- قطر لوله
- جنس لوله
- وزن سیال
- دمای کاری
- شرایط بهرهبرداری
هرچه وزن لوله بیشتر باشد، فاصله بین بستها باید کمتر شود.

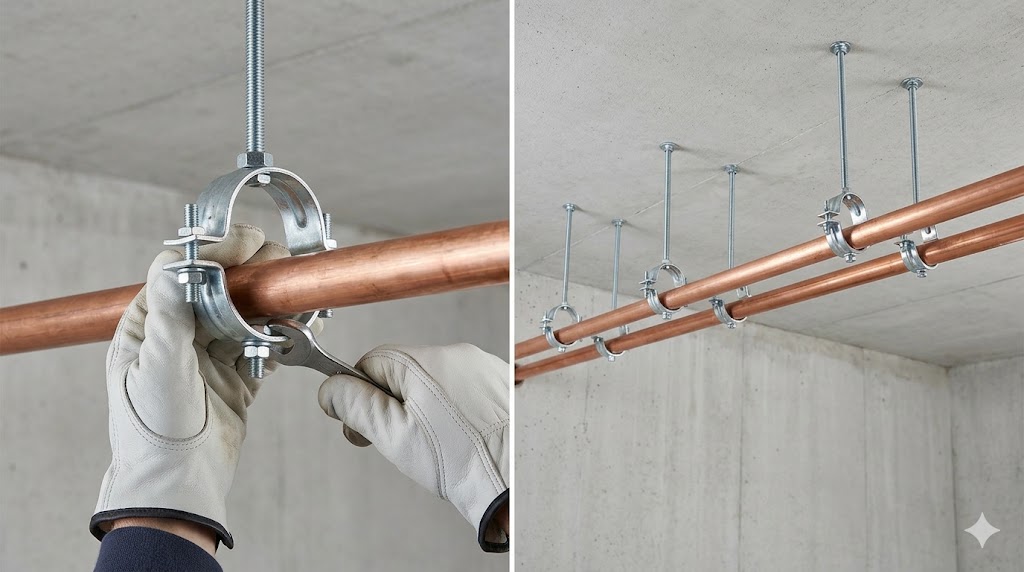

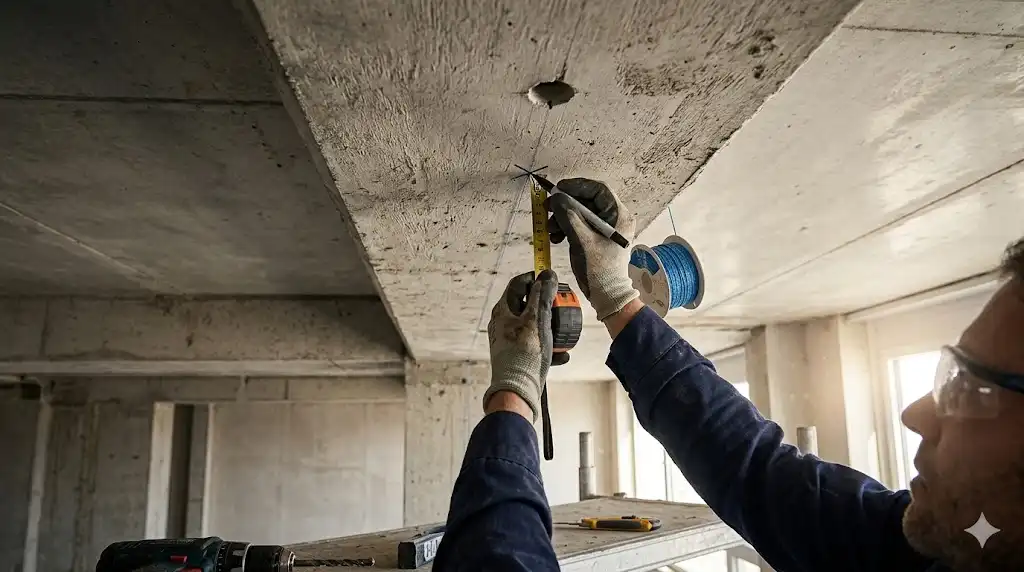

مرحله سوم: علامتگذاری محل نصب
با استفاده از متر و تراز، نقاط نصب روی سقف مشخص میشوند.
دقت در این مرحله نقش مهمی در تراز نهایی لولهها دارد.
مرحله چهارم: سوراخکاری سقف
پس از تعیین نقاط نصب، عملیات سوراخکاری انجام میشود.
قطر سوراخ باید متناسب با نوع انکر انتخاب گردد.

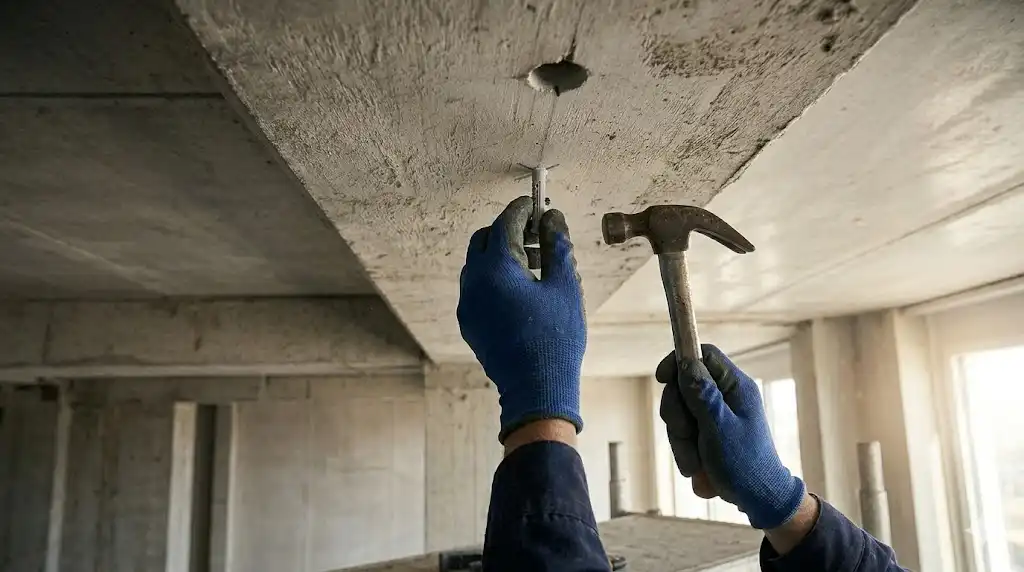

مرحله پنجم: نصب انکر
در این مرحله انکر مکانیکی یا شیمیایی داخل سوراخ قرار میگیرد.
استحکام اتصال باید پیش از ادامه کار کنترل شود.

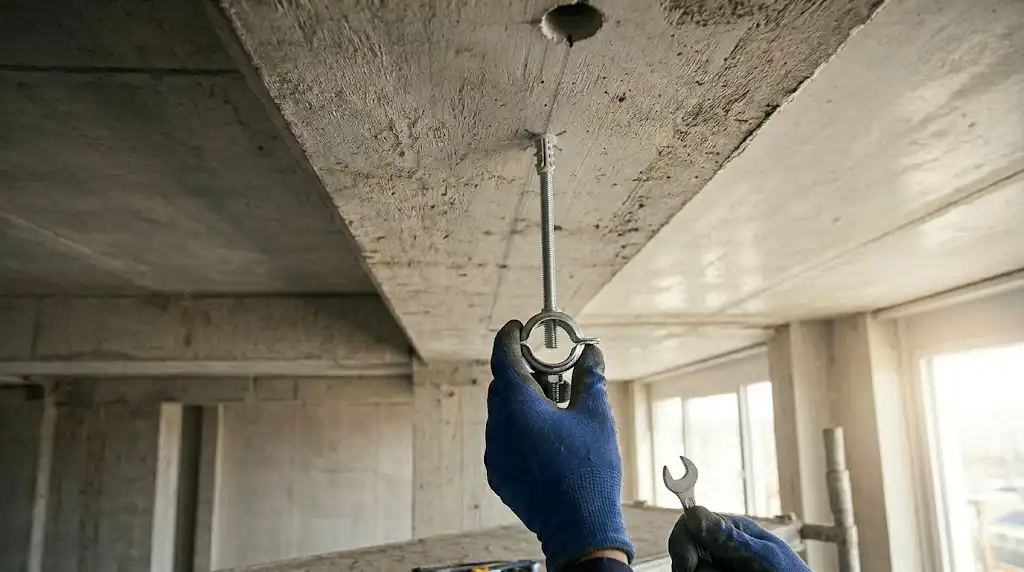

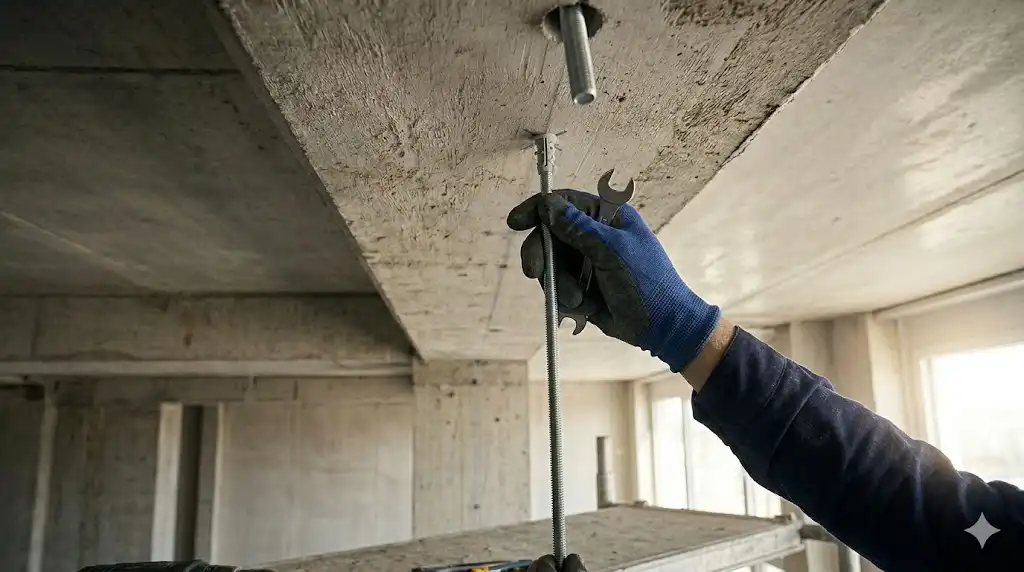

مرحله ششم: نصب راد رزوهدار
راد رزوهدار به انکر متصل میشود.
طول راد باید با ارتفاع موردنیاز سیستم هماهنگ باشد.
مرحله هفتم: تنظیم ارتفاع
مهرهها برای تنظیم تراز و ارتفاع استفاده میشوند.
دقت در تنظیم ارتفاع مانع ایجاد تنش در مسیر لوله خواهد شد.

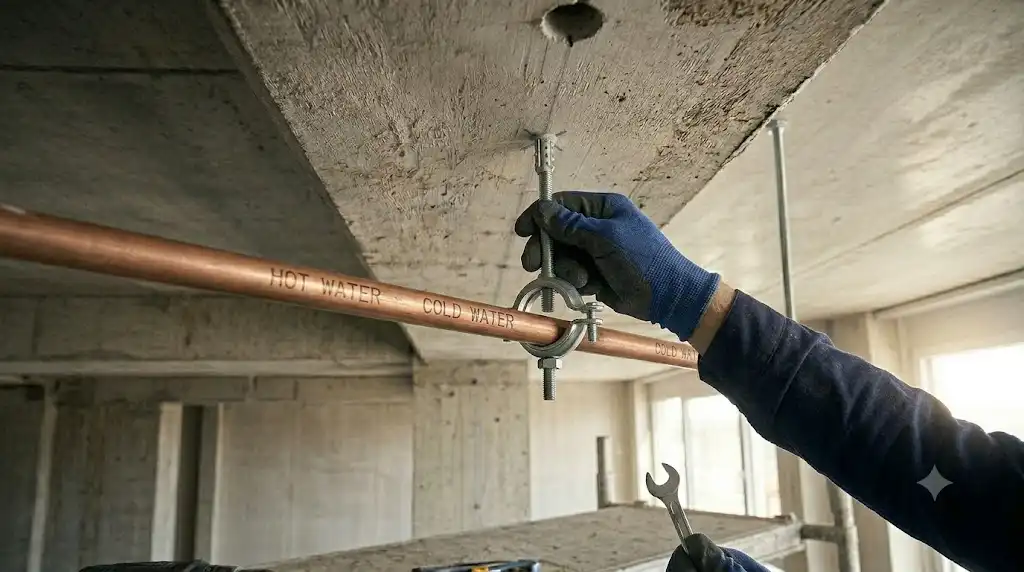

مرحله هشتم: نصب بست روی راد
اکنون بست روی مجموعه نصب میشود.
تمام اتصالات باید به اندازه کافی محکم شوند.
مرحله نهم: قرار دادن لوله
لوله داخل بست قرار گرفته و بست بسته میشود.
در این مرحله نباید فشار بیش از حد به بدنه لوله وارد شود.
مرحله دهم: کنترل نهایی
پس از تکمیل عملیات باید موارد زیر بررسی شوند:
- تراز بودن مسیر
- استحکام اتصالات
- فاصله استاندارد بستها
- عدم وجود لرزش
- رعایت شیب طراحی
نکات ویژه نصب برای لوله آب گرم
سیستمهای آب گرم تحت تأثیر انبساط حرارتی قرار میگیرند.
به همین دلیل رعایت چند نکته ضروری است:
- استفاده از بستهای مناسب انبساط
- پیشبینی نقاط ثابت و متحرک
- جلوگیری از قفل شدن کامل لوله
- رعایت فضای کافی برای حرکت طولی
نادیده گرفتن این موارد میتواند منجر به تغییر شکل لوله و آسیب به اتصالات شود.
نکات ویژه نصب برای لوله آب سرد
برخلاف آب گرم، چالش اصلی خطوط آب سرد معمولاً تعریق سطحی لوله است.
برای جلوگیری از مشکلات اجرایی باید:
- از عایق مناسب استفاده شود.
- بست با عایق سازگار باشد.
- فشار موضعی روی عایق ایجاد نشود.
- رطوبت در محل بست تجمع پیدا نکند.
فاصله استاندارد بستها بر اساس نوع لوله
فاصله ساپورتها باید مطابق مشخصات سازنده تعیین شود.
به طور کلی:
- لوله پنجلایه: حدود ۱ تا ۱.۵ متر
- لوله پلیپروپیلن: حدود ۰.۸ تا ۱.۵ متر
- لوله فولادی سبک: حدود ۲ تا ۲.۵ متر
- لوله فولادی سنگین: حدود ۲.۵ تا ۳ متر
مقادیر دقیق باید با توجه به قطر و شرایط پروژه محاسبه شوند.
اشتباهات رایج در نصب بست آویز سقفی
بسیاری از مشکلات تاسیساتی ناشی از خطاهای اجرایی هستند.
مهمترین اشتباهات عبارتاند از:
استفاده از بست نامناسب
انتخاب اشتباه ظرفیت بست میتواند موجب شکست ساپورت شود.
افزایش بیش از حد فاصله بستها
این خطا باعث افتادگی و خمش لوله خواهد شد.
سوراخکاری غیراصولی
اجرای نادرست سوراخها استحکام اتصال را کاهش میدهد.
بیتوجهی به انبساط حرارتی
خطوط آب گرم بیشترین آسیب را از این موضوع میبینند.
عدم کنترل تراز
اختلال در تراز لوله میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
راهکارهای حرفهای برای افزایش دوام سیستم ساپورت
استفاده از بست گالوانیزه گرم
این نوع بست مقاومت بیشتری در برابر خوردگی دارد.
اجرای بازدیدهای دورهای
بازرسی منظم از شل شدن اتصالات جلوگیری میکند.
استفاده از راد رزوهدار استاندارد
کیفیت پایین راد میتواند کل سیستم را با مشکل مواجه کند.
رعایت استاندارد بارگذاری
هر بست دارای ظرفیت مشخصی است که نباید از آن تجاوز شود.
استفاده از چنل تاسیساتی استاندارد
پروفیلهای استاندارد استحکام بیشتری ایجاد میکنند.
سناریوی اجرایی واقعی
فرض کنید در یک ساختمان اداری ۱۰ طبقه قرار است خطوط آب سرد و گرم از سقف پارکینگ عبور کنند.
مهندس پروژه پس از محاسبه وزن لولهها، بستهای گالوانیزه دو پیچ را انتخاب میکند. فاصله ساپورتها بر اساس قطر لوله تعیین میشود و برای خطوط آب گرم نقاط انبساط در نظر گرفته میشود.
نتیجه این رویکرد، کاهش لرزش، افزایش عمر سیستم و حذف نیاز به تعمیرات زودهنگام خواهد بود.
تاثیر کیفیت بست آویز سقفی بر عمر سیستم لولهکشی
کیفیت بست مورد استفاده یکی از عوامل تعیینکننده در دوام شبکه تاسیسات است. هرچند بسیاری از مجریان تمرکز اصلی خود را بر انتخاب لوله و اتصالات قرار میدهند، اما ضعف در تجهیزات ساپورت میتواند کل سیستم را تحت تاثیر قرار دهد.
بستهای استاندارد معمولاً از فولاد با پوشش گالوانیزه گرم، گالوانیزه سرد یا استیل ضدزنگ تولید میشوند. این محصولات در برابر رطوبت، خوردگی و تنشهای مکانیکی مقاومت بیشتری دارند.
از طرفی، استفاده از بستهای بیکیفیت موجب تغییر شکل تدریجی، زنگزدگی و کاهش ظرفیت باربری خواهد شد. چنین شرایطی احتمال شکست ساپورت و آسیب به خطوط لوله را افزایش میدهد.
نقش بست آویز سقفی در کنترل ارتعاشات
ارتعاش یکی از چالشهای رایج در سیستمهای تاسیساتی محسوب میشود. عملکرد پمپها، جریان سیال و تجهیزات مکانیکی میتواند لرزشهایی را در مسیر لولهها ایجاد کند.
چنانچه این ارتعاشات کنترل نشوند، پیامدهای زیر به وجود میآید:
- شل شدن اتصالات
- ایجاد سروصدا
- ترک خوردگی در محل اتصال
- کاهش عمر مفید تجهیزات
- انتقال لرزش به سازه ساختمان
به همین علت در بسیاری از پروژههای حرفهای از بستهای عایقدار یا لرزهگیرهای مخصوص استفاده میشود.
مقایسه بست آویز سقفی فلزی و بست عایقدار
انتخاب نوع بست باید متناسب با شرایط بهرهبرداری انجام شود.
بست فلزی معمولی
مزایا:
- قیمت اقتصادی
- استحکام بالا
- نصب آسان
- دسترسی گسترده در بازار
معایب:
- انتقال لرزش
- احتمال ایجاد صدا
- نیاز بیشتر به کنترل خوردگی
بست عایقدار
مزایا:
- کاهش ارتعاش
- کاهش انتقال صدا
- محافظت از پوشش لوله
- عملکرد بهتر در سیستمهای حساس
معایب:
- قیمت بالاتر
- نیاز به انتخاب دقیق بر اساس دما
در پروژههای بیمارستانی، هتلها، ساختمانهای اداری و مراکز تجاری معمولاً بستهای عایقدار انتخاب مناسبتری هستند.
نحوه انتخاب سایز بست برای لوله آب گرم و سرد
یکی از سوالات متداول مجریان، انتخاب سایز صحیح بست است.
برای این کار باید قطر خارجی لوله به صورت دقیق اندازهگیری شود. انتخاب بست کوچکتر موجب فشار بیش از حد به لوله خواهد شد. از سوی دیگر، بست بزرگتر نمیتواند لوله را به درستی مهار کند.
مراحل انتخاب سایز مناسب عبارتاند از:
- تعیین نوع لوله
- اندازهگیری قطر خارجی
- بررسی ضخامت عایق
- انتخاب بست مطابق کاتالوگ سازنده
- کنترل ظرفیت باربری
هنگام استفاده از عایق الاستومری یا پشم سنگ باید ضخامت عایق نیز در محاسبات لحاظ شود.
الزامات ایمنی هنگام نصب بست آویز سقفی
رعایت اصول ایمنی نقش مهمی در جلوگیری از حوادث کارگاهی دارد.
پیش از شروع عملیات بهتر است موارد زیر بررسی شوند:
- سلامت ابزارها
- استحکام سازه سقف
- استفاده از کلاه ایمنی
- استفاده از دستکش مناسب
- استفاده از عینک محافظ
- ایمنسازی محل کار
- بررسی کابلهای برق مجاور
علاوه بر این، هنگام کار در ارتفاع باید از تجهیزات حفاظت فردی استاندارد استفاده شود.
نکات مهم برای نصب بست در سقف بتنی
سقفهای بتنی رایجترین محل اجرای آویزهای تاسیساتی هستند.
برای دستیابی به اتصال مطمئن رعایت نکات زیر ضروری است:
- انتخاب انکر متناسب با مقاومت بتن
- رعایت عمق سوراخکاری
- تمیز کردن گرد و غبار سوراخ
- جلوگیری از سوراخکاری در نقاط ضعیف
- کنترل گشتاور بستن مهرهها
بیتوجهی به این جزئیات میتواند موجب کاهش ظرفیت تحمل بار شود.
نکات مهم برای نصب بست در سقف فلزی
در سازههای فلزی روش اجرا تفاوتهایی دارد.
در این نوع پروژهها معمولاً از تجهیزات زیر استفاده میشود:
- کلمپ تیرآهن
- بست تیرآهنی
- براکت فلزی
- پروفیل تاسیساتی
- چنل گالوانیزه
مزیت اصلی این روش عدم نیاز به سوراخکاری گسترده در سازه است.
بررسی استانداردهای بینالمللی نصب ساپورت لوله
استانداردهای معتبر تاسیساتی همواره بر طراحی صحیح ساپورتها تاکید دارند.
مهمترین الزامات این استانداردها عبارتاند از:
- توزیع یکنواخت بار
- جلوگیری از تمرکز تنش
- کنترل ارتعاش
- جبران انبساط حرارتی
- دسترسی مناسب برای تعمیرات
- مقاومت در برابر خوردگی
مطالعات صنعتی نشان دادهاند که اجرای صحیح ساپورتها میتواند هزینههای نگهداری سیستم را به میزان قابل توجهی کاهش دهد.
چکلیست نهایی نصب بست آویز سقفی
پیش از تحویل پروژه بهتر است تمام موارد زیر بررسی شوند:
- تمامی بستها در محل صحیح نصب شده باشند.
- فاصله بین ساپورتها مطابق نقشه باشد.
- مهرهها کاملاً محکم شده باشند.
- مسیر لولهها تراز باشد.
- نقاط انبساط پیشبینی شده باشند.
- هیچگونه خوردگی یا آسیب ظاهری وجود نداشته باشد.
- ظرفیت باربری ساپورتها کنترل شده باشد.
- مسیر برای تعمیرات آینده قابل دسترس باشد.
پرسشهای متداول (FAQ)
بهترین نوع بست برای لوله آب گرم چیست؟
بست گالوانیزه یا عایقدار با قابلیت کنترل انبساط حرارتی بهترین گزینه برای خطوط آب گرم محسوب میشود.
آیا میتوان از یک نوع بست برای همه لولهها استفاده کرد؟
خیر. نوع لوله، قطر، دما و شرایط محیطی در انتخاب بست مناسب تاثیر مستقیم دارند.
فاصله زیاد بین بستها چه مشکلی ایجاد میکند؟
افزایش فاصله باعث افتادگی لوله، ایجاد تنش در اتصالات و کاهش عمر سیستم میشود.
بست گالوانیزه گرم چه مزیتی دارد؟
این نوع بست مقاومت بسیار بالاتری در برابر خوردگی و رطوبت دارد.
آیا برای لولههای عایقکاری شده بست مخصوص نیاز است؟
بله. در بسیاری از موارد از بستهای متناسب با ضخامت عایق استفاده میشود تا به عایق آسیب وارد نشود.
چرا کنترل تراز لوله هنگام نصب اهمیت دارد؟
عدم تراز صحیح میتواند عملکرد سیستم را مختل کرده و فشار اضافی به اتصالات وارد کند.
آیا استفاده از راد رزوهدار غیراستاندارد مشکلساز است؟
بله. راد بیکیفیت ممکن است تحت بار دچار تغییر شکل یا شکست شود.
هر چند وقت یک بار باید ساپورتها بازبینی شوند؟
در ساختمانهای عادی بازدید دورهای سالانه و در پروژههای صنعتی بازههای کوتاهتر توصیه میشود.
