آیا می‌توان از بست به جای ساپورت استفاده کرد؟
در بسیاری از سیستم‌های تأسیساتی، بست و ساپورت هر دو برای نگهداری و مهار لوله به کار می‌روند، اما عملکرد آن‌ها یکسان نیست. به همین دلیل نمی‌توان در همه شرایط از بست به جای ساپورت استفاده کرد. انتخاب بین این دو قطعه به وزن لوله، نوع مسیر، فاصله تکیه‌گاه‌ها، میزان حرکت مجاز، شرایط محیطی و الزامات طراحی بستگی دارد.
به‌طور خلاصه، بست معمولاً وظیفه نگه‌داشتن یا مهار مستقیم لوله را بر عهده دارد، در حالی که ساپورت یک سیستم نگهدارنده برای انتقال بار لوله به سازه است. در برخی کاربردهای سبک، یک بست می‌تواند بخشی از عملکرد نگهدارنده را انجام دهد؛ اما برای خطوط سنگین، مسیرهای صنعتی یا سیستم‌هایی با بارگذاری قابل‌توجه، جایگزینی کامل ساپورت با بست تصمیم فنی مناسبی نیست.

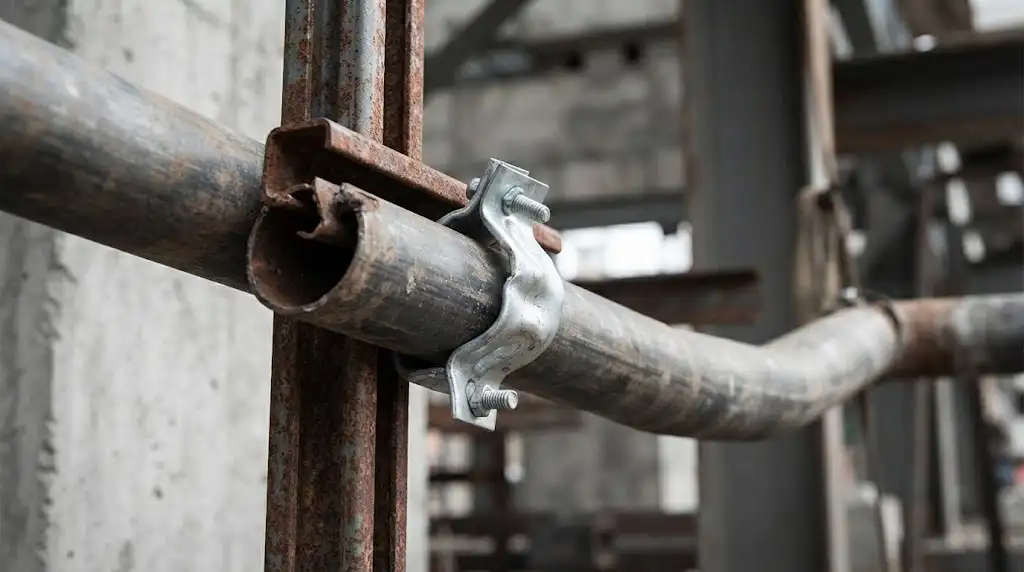

بست چیست و چه کاربردی دارد؟
بست لوله قطعه‌ای است که برای نگهداری، تثبیت یا مهار لوله در یک موقعیت مشخص استفاده می‌شود. این قطعه معمولاً به کمک پیچ، مهره، رول‌بولت، پیچ متری یا سایر تجهیزات اتصال به سازه متصل می‌شود.
مدل‌های مختلف بست برای شرایط متفاوت طراحی شده‌اند. بست‌های لوله، بست U شکل، بست روکش‌دار، بست اسپید، بست رگلاژی و مدل‌های مشابه، هرکدام ظرفیت و کاربرد خاص خود را دارند.
مهم‌ترین وظایف بست عبارت‌اند از:
- نگه‌داشتن لوله در موقعیت مشخص
- محدودکردن حرکت جانبی
- کاهش لرزش
- تثبیت مسیر لوله
- انتقال بخشی از وزن به نقطه اتصال
- کمک به اجرای منظم خطوط تأسیساتی
با وجود این قابلیت‌ها، ظرفیت هر بست محدود است و نمی‌توان عملکرد یک محصول را به تمام انواع بست تعمیم داد.

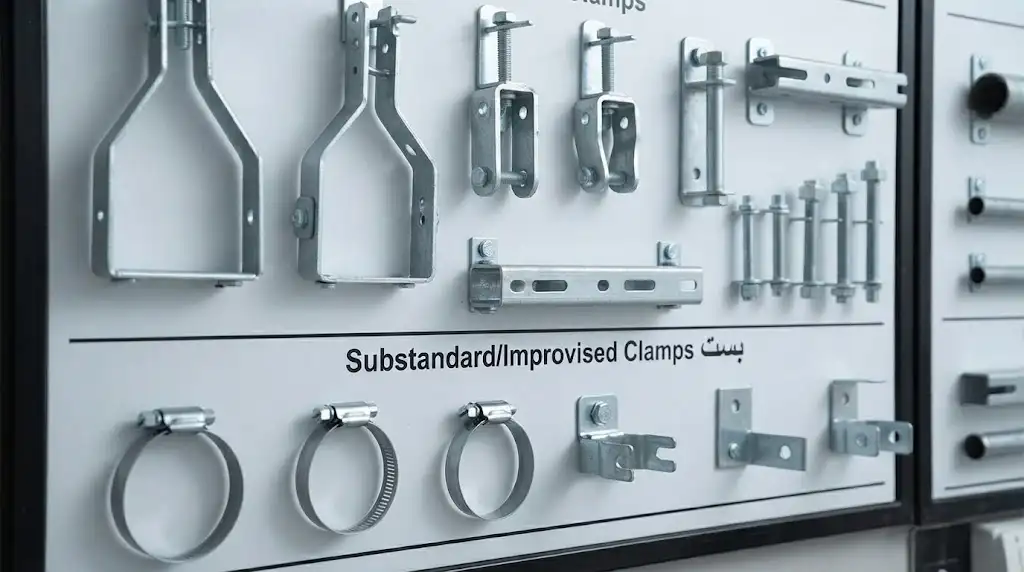

ساپورت چیست؟
ساپورت تأسیساتی مجموعه‌ای از اجزا برای تحمل و انتقال بار سیستم لوله‌کشی به سازه ساختمان یا سازه صنعتی است. این سیستم می‌تواند از ریل، پروفیل، کنسول، براکت، پیچ، مهره، بست و اجزای اتصال‌دهنده تشکیل شود.
ساپورت فقط یک قطعه ساده نیست. در بسیاری از پروژه‌ها، طراحی آن بر اساس بار مرده، بار سیال، بار حرارتی، لرزش و نیروهای واردشده به مسیر انجام می‌شود.
برای نمونه، یک خط لوله ممکن است روی ریل یا پروفیل قرار بگیرد و با بست مهار شود. در چنین حالتی، بست و ساپورت دو نقش متفاوت دارند و در کنار یکدیگر کار می‌کنند.

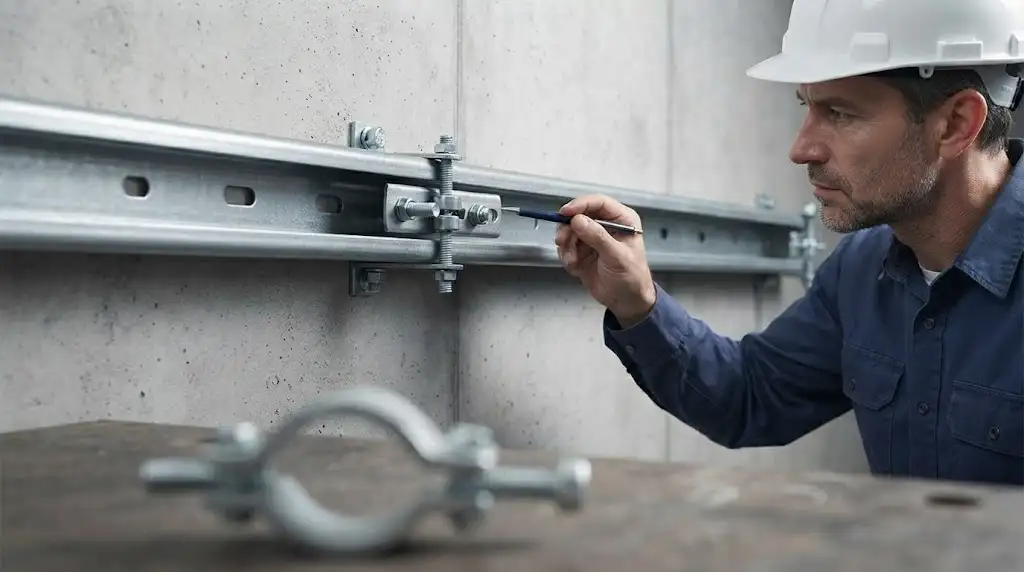

تفاوت بست و ساپورت چیست؟
مهم‌ترین تفاوت به نقش این دو قطعه در سیستم نگهدارنده مربوط می‌شود.
| ویژگی | بست | ساپورت |
|---|---|---|
| وظیفه اصلی | مهار و نگهداری لوله | تحمل و انتقال بار به سازه |
| محل استفاده | اطراف یا روی لوله | زیر، کنار یا بالای مسیر لوله |
| ساختار | معمولاً یک قطعه | معمولاً مجموعه‌ای از اجزا |
| ظرفیت بار | وابسته به مدل | وابسته به طراحی و اجزای سیستم |
| کاربرد | تثبیت و مهار | ایجاد تکیه‌گاه و انتقال بار |
| قابلیت تنظیم | بسته به مدل | معمولاً بیشتر |
| کاربرد صنعتی | محدود یا تخصصی | گسترده |
بنابراین عبارت «بست یا ساپورت» همیشه به معنای انتخاب یکی از دو محصول نیست. در بسیاری از سیستم‌ها، بست بخشی از یک مجموعه ساپورت محسوب می‌شود.
آیا بست می‌تواند جای ساپورت را بگیرد؟
پاسخ به شرایط نصب بستگی دارد. اگر منظور از «ساپورت» یک تکیه‌گاه ساده برای لوله‌ای سبک باشد، در بعضی کاربردهای مشخص ممکن است بست مناسب بتواند نقش نگهدارنده را ایفا کند.
برای مثال، یک لوله سبک تأسیساتی که بار کمی دارد، ممکن است با بست مناسب به یک سطح مقاوم متصل شود. در این شرایط، اگر ظرفیت بست، نوع اتصال و فاصله مهارها مطابق مشخصات فنی باشد، استفاده از بست می‌تواند قابل قبول باشد.
اما در خطوط سنگین یا سیستم‌هایی که نیروهای مکانیکی و حرارتی قابل توجه دارند، استفاده از یک بست ساده به جای سیستم ساپورت می‌تواند باعث ایجاد مشکل شود.
چه زمانی استفاده از بست به جای ساپورت امکان‌پذیر است؟
لوله‌های سبک
برای لوله‌های کم‌وزن، بار واردشده به نقاط نگهدارنده کمتر است. در چنین شرایطی استفاده از بست مناسب می‌تواند بخشی از نیاز نگهداری را تأمین کند.
مسیرهای کوتاه
در مسیرهای کوتاه که بار کلی سیستم محدود است، ممکن است طراحی ساده‌تری امکان‌پذیر باشد. با این حال، فاصله بست‌ها همچنان باید بر اساس مشخصات لوله و سیستم تعیین شود.
تأسیسات ساختمانی سبک
در برخی خطوط آب، فاضلاب یا تأسیسات سبک ساختمان، بست‌های استاندارد برای اتصال مستقیم به سقف یا دیوار استفاده می‌شوند.
اتصال مستقیم به سازه
اگر بست برای اتصال مستقیم به یک عضو سازه‌ای طراحی شده باشد و ظرفیت آن با بار سیستم مطابقت داشته باشد، می‌تواند نقش نگهدارنده را ایفا کند.
نکته مهم این است که «امکان استفاده» باید با توجه به مشخصات محصول و شرایط واقعی بررسی شود، نه صرفاً بر اساس ظاهر بست.
چه زمانی بست جایگزین مناسبی برای ساپورت نیست؟
در خطوط سنگین، موضوع متفاوت است. وزن لوله، سیال داخل آن، عایق، شیرآلات و تجهیزات متصل می‌تواند بار قابل توجهی ایجاد کند.
سیستم‌های دارای انبساط حرارتی نیز به طراحی دقیق نیاز دارند. اگر لوله هنگام گرم‌شدن یا سردشدن امکان حرکت داشته باشد، بست نامناسب می‌تواند حرکت طبیعی را محدود کند و نیروهای ناخواسته ایجاد شود.
در مسیرهای صنعتی، ارتعاش نیز اهمیت زیادی دارد. تجهیزات دوار، پمپ‌ها و کمپرسورها می‌توانند نیروهای دینامیکی ایجاد کنند که با یک بست معمولی به‌درستی کنترل نمی‌شوند.
شرایط زیر معمولاً نیازمند بررسی دقیق‌تر سیستم ساپورت هستند:
- لوله‌های با قطر و وزن بالا
- خطوط صنعتی
- مسیرهای طولانی
- خطوط دارای عایق سنگین
- سیستم‌های دارای شیرآلات متعدد
- مسیرهای دارای تغییر دما
- خطوط تحت ارتعاش
- سیستم‌های دارای بارهای دینامیکی
- محل‌های دارای تغییر جهت یا انشعاب‌های متعدد

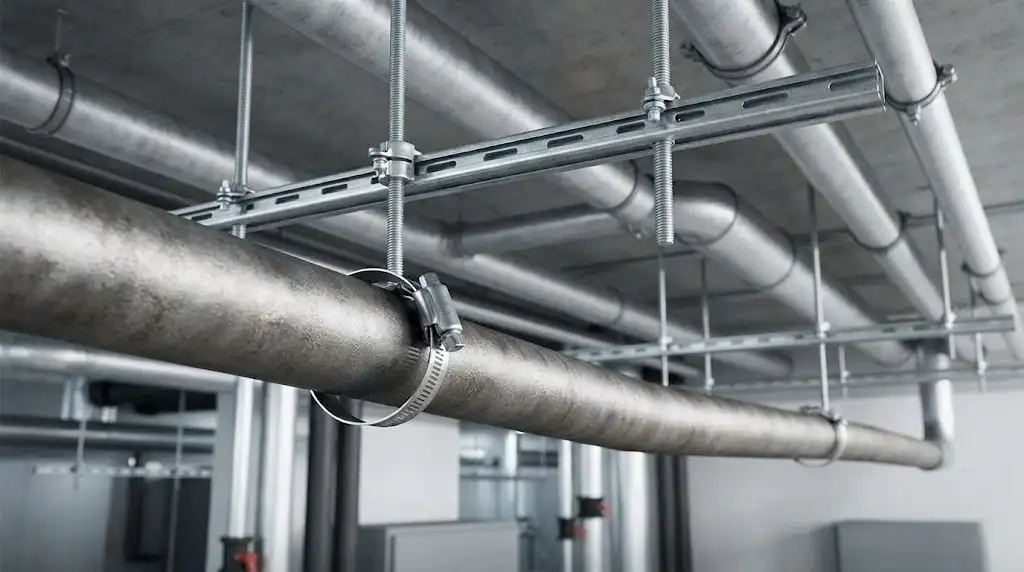

نقش بست در یک سیستم ساپورت
گاهی تصور می‌شود بست و ساپورت دو گزینه کاملاً جدا از یکدیگر هستند. در واقعیت، بسیاری از سیستم‌های نگهدارنده از هر دو استفاده می‌کنند.
یک نمونه معمول شامل ریل یا پروفیل، اتصال به سازه و بست لوله است. ریل بار را دریافت می‌کند و آن را به اتصال سازه‌ای منتقل می‌سازد؛ بست نیز لوله را روی مجموعه نگه می‌دارد.
این ساختار باعث می‌شود هر جزء وظیفه مشخصی داشته باشد. بنابراین افزایش ظرفیت یک بست لزوماً به معنای حذف سایر اجزای ساپورت نیست.
ظرفیت تحمل بار را چگونه بررسی کنیم؟
ظرفیت باربری یکی از مهم‌ترین معیارهای تصمیم‌گیری است. وزن واقعی سیستم باید پیش از انتخاب بست یا ساپورت مشخص شود.
برای محاسبه بار تقریبی، موارد زیر باید در نظر گرفته شوند:
- وزن خود لوله
- وزن سیال داخل لوله
- وزن عایق
- وزن بست‌ها و اتصالات
- وزن شیرآلات و تجهیزات
- بارهای احتمالی ناشی از شرایط کاری
- نیروهای حرارتی و دینامیکی
پس از مشخص‌شدن بار، ظرفیت نگهدارنده انتخابی باید با شرایط نصب مقایسه شود.
صرفاً نگاه‌کردن به حداکثر ظرفیت درج‌شده در کاتالوگ کافی نیست. نحوه اتصال، فاصله تکیه‌گاه، جهت بار و شرایط نصب نیز می‌توانند ظرفیت واقعی سیستم را تحت تأثیر قرار دهند.
فاصله بست‌ها و ساپورت‌ها چه اهمیتی دارد؟
فاصله بین نقاط نگهداری روی میزان بار واردشده به هر نقطه اثر می‌گذارد. هرچه فاصله بین تکیه‌گاه‌ها بیشتر شود، بار بیشتری ممکن است روی هر نقطه وارد شود و خمش لوله نیز افزایش پیدا کند.
از سوی دیگر، کاهش بیش از حد فاصله همیشه راه‌حل اقتصادی نیست. تعداد زیاد ساپورت‌ها هزینه نصب و مصالح را افزایش می‌دهد.
فاصله مناسب باید بر اساس جنس و قطر لوله، وزن سیستم، شرایط کاری و الزامات فنی تعیین شود. برای همین، استفاده از یک فاصله ثابت برای همه انواع لوله‌ها روش دقیقی نیست.
تأثیر انبساط حرارتی بر انتخاب بست
لوله‌های فلزی و برخی سیستم‌های لوله‌کشی در اثر تغییر دما منبسط و منقبض می‌شوند. اگر تمام نقاط مسیر به شکل صلب مهار شوند، حرکت طبیعی لوله محدود خواهد شد.
در چنین شرایطی، طراحی باید امکان حرکت کنترل‌شده را فراهم کند. برخی بست‌ها برای مهار کامل و برخی برای اجازه حرکت طولی یا لغزش کنترل‌شده کاربرد دارند.
انتخاب اشتباه بست می‌تواند نیروهای اضافی را به لوله، اتصالات و تجهیزات منتقل کند. به همین دلیل، در خطوط گرم و سرد، نوع بست باید همراه با طراحی ساپورت بررسی شود.
استانداردها چه نقشی در انتخاب بست و ساپورت دارند؟
استاندارد مورد استفاده به نوع سیستم و مشخصات پروژه بستگی دارد. در تأسیسات مکانیکی، استانداردهای مربوط به لوله‌کشی، متریال، نصب و طراحی ساپورت می‌توانند معیارهای مختلفی ارائه دهند.
در پروژه‌های صنعتی نیز ممکن است الزامات استانداردهایی مانند ASME B31.1 یا سایر کدهای مرتبط با نوع سیستم مورد استفاده قرار گیرند.
با این حال، ذکر نام یک استاندارد روی محصول به‌تنهایی کافی نیست. باید مشخص شود محصول دقیقاً برای چه کاربردی، چه بارگذاری و چه شرایط کاری طراحی شده است.
۵ راهکار برای انتخاب بین بست و ساپورت
۱. وزن کل سیستم را مشخص کنید
ابتدا وزن لوله، سیال، عایق و تجهیزات متصل را تخمین بزنید. بدون دانستن بار، انتخاب نگهدارنده بیشتر بر اساس حدس انجام می‌شود.
۲. نوع حرکت لوله را بررسی کنید
مشخص کنید لوله باید کاملاً مهار شود یا امکان حرکت حرارتی داشته باشد. این موضوع مستقیماً روی انتخاب نوع بست اثر می‌گذارد.
۳. ظرفیت محصول را با بار واقعی مقایسه کنید
ظرفیت اعلام‌شده توسط تولیدکننده باید با شرایط نصب مطابقت داشته باشد. فاصله تکیه‌گاه و جهت اعمال نیرو نیز بررسی شود.
۴. شرایط محیطی را در نظر بگیرید
رطوبت، خوردگی، دمای بالا و محیط صنعتی می‌توانند انتخاب متریال و پوشش را تغییر دهند.
۵. طراحی مجموعه را بررسی کنید
به جای بررسی یک بست به‌صورت مستقل، کل سیستم نگهدارنده را ببینید. اتصال به سقف، دیوار، ریل، پروفیل و سازه باید هماهنگ باشد.

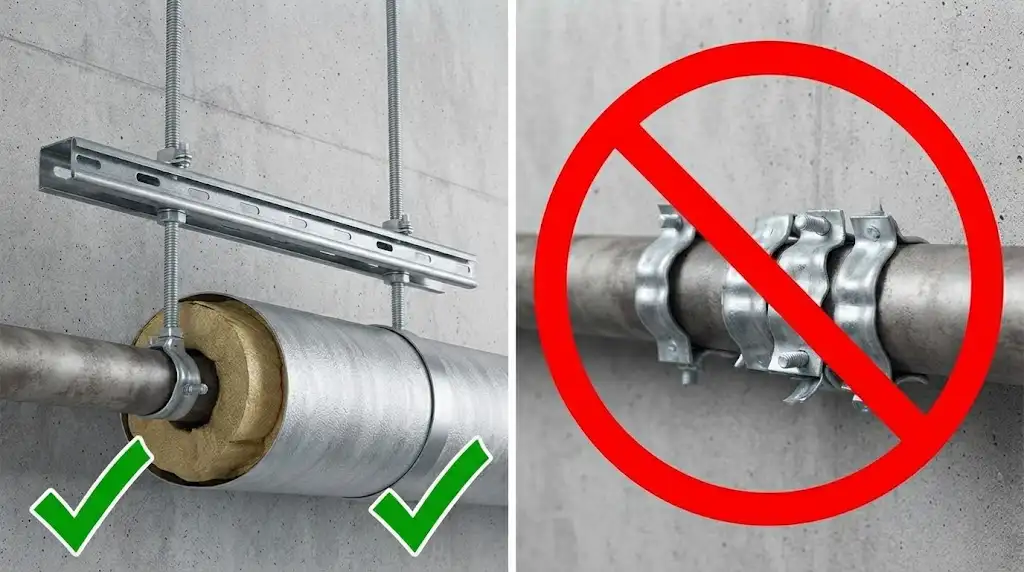

اشتباهات رایج در جایگزینی بست با ساپورت
یکی از اشتباهات رایج، انتخاب بست صرفاً بر اساس قطر لوله است. قطر به‌تنهایی مشخص نمی‌کند که یک بست برای تحمل بار سیستم مناسب است.
خطای دیگر، نادیده‌گرفتن وزن سیال است. لوله خالی ممکن است وزن کمی داشته باشد، اما پس از پرشدن وزن قابل‌توجهی به نقاط نگهدارنده وارد می‌کند.
همچنین نباید ظرفیت اسمی محصول را بدون توجه به نحوه نصب در نظر گرفت. یک بست ممکن است در شرایط آزمایشگاهی ظرفیت مشخصی داشته باشد، اما اتصال نامناسب یا سازه ضعیف می‌تواند عملکرد مجموعه را کاهش دهد.
استفاده از بست‌های یکسان برای تمام نقاط مسیر نیز همیشه صحیح نیست. نقاط ثابت، نقاط لغزشی، تغییر جهت‌ها و محل انشعاب‌ها ممکن است به راهکارهای متفاوتی نیاز داشته باشند.
سناریوی اجرایی
فرض کنید قرار است یک خط لوله آب در یک ساختمان اجرا شود. مسیر دارای لوله‌ای نسبتاً سبک است و بارهای واردشده نیز محدود هستند.
در چنین شرایطی می‌توان از بست‌های مناسب برای اتصال مستقیم به سازه استفاده کرد؛ مشروط بر اینکه ظرفیت بست، فاصله نصب و نوع اتصال با مشخصات فنی سیستم مطابقت داشته باشد.
حالا همین مسیر را برای یک خط لوله صنعتی سنگین در نظر بگیرید. وجود عایق، شیرآلات، وزن سیال و تغییرات دما باعث افزایش نیازهای نگهداری می‌شود. در این وضعیت، طراحی ساپورت مستقل و استفاده از اجزای مناسب برای انتقال بار اهمیت بیشتری پیدا می‌کند.
این مثال نشان می‌دهد که پاسخ به سؤال «آیا بست جای ساپورت را می‌گیرد؟» به شرایط واقعی سیستم وابسته است.
بست یا ساپورت؛ کدام را انتخاب کنیم؟
اگر هدف فقط مهار یک لوله سبک باشد، بست مناسب می‌تواند گزینه قابل استفاده‌ای باشد. زمانی که نیاز به تحمل بار، ایجاد تکیه‌گاه، تنظیم ارتفاع یا انتقال نیرو به سازه وجود دارد، سیستم ساپورت اهمیت بیشتری پیدا می‌کند.
در بسیاری از پروژه‌ها نیز انتخاب درست، استفاده هم‌زمان از هر دو است. ساپورت وظیفه ایجاد تکیه‌گاه را بر عهده دارد و بست، لوله را روی آن ثابت یا مهار می‌کند.
جمع‌بندی
بست و ساپورت از نظر عملکرد کاملاً یکسان نیستند و نمی‌توان یکی را بدون بررسی شرایط، جایگزین دیگری کرد. بست بیشتر برای مهار و نگهداری مستقیم لوله به کار می‌رود، در حالی که ساپورت برای تحمل و انتقال بار سیستم به سازه طراحی می‌شود.
در لوله‌های سبک و برخی تأسیسات ساختمانی، بست مناسب ممکن است به‌تنهایی نقش نگهدارنده را ایفا کند. برای خطوط سنگین، صنعتی، دارای تغییرات حرارتی یا بارهای دینامیکی، طراحی سیستم ساپورت اهمیت بیشتری دارد.
بنابراین پیش از جایگزینی بست با ساپورت باید وزن سیستم، ظرفیت باربری، فاصله تکیه‌گاه‌ها، نوع اتصال، حرکت حرارتی، شرایط محیطی و الزامات فنی پروژه بررسی شوند.
سوالات متداول
آیا بست می‌تواند جای ساپورت را بگیرد؟
در برخی کاربردهای سبک ممکن است بست مناسب بتواند نقش نگهدارنده را انجام دهد، اما این موضوع به ظرفیت محصول، بار سیستم و شرایط نصب بستگی دارد.
تفاوت اصلی بست و ساپورت چیست؟
بست معمولاً برای مهار یا نگهداری مستقیم لوله استفاده می‌شود، در حالی که ساپورت وظیفه تحمل و انتقال بار لوله و متعلقات آن به سازه را بر عهده دارد.
آیا برای لوله‌های سنگین می‌توان از بست استفاده کرد؟
ممکن است در طراحی‌های خاص از بست‌های با ظرفیت بالا استفاده شود، اما برای لوله‌های سنگین باید کل سیستم نگهدارنده و نحوه انتقال بار بررسی شود.
آیا بست بخشی از ساپورت محسوب می‌شود؟
در بسیاری از سیستم‌های نگهدارنده، بست یکی از اجزای مجموعه ساپورت است و در کنار ریل، پروفیل، براکت و اتصالات استفاده می‌شود.
آیا قطر لوله برای انتخاب بست کافی است؟
خیر. قطر تنها یکی از عوامل انتخاب است. وزن، متریال، نوع لوله، شرایط کاری، فاصله نگهداری و ظرفیت باربری نیز اهمیت دارند.
آیا انبساط حرارتی روی انتخاب بست تأثیر دارد؟
بله. تغییرات دما می‌تواند باعث انبساط و انقباض لوله شود. بنابراین نوع مهار باید با میزان حرکت مجاز و طراحی حرارتی سیستم هماهنگ باشد.
برای پروژه صنعتی بست بهتر است یا ساپورت؟
انتخاب باید بر اساس مشخصات فنی و بارگذاری پروژه انجام شود. در سیستم‌های صنعتی، معمولاً طراحی کامل سیستم نگهدارنده اهمیت بیشتری از انتخاب یک بست به‌صورت مستقل دارد.
آیا قیمت بست از ساپورت کمتر است؟
بسته به مدل، متریال، ابعاد و تعداد اجزای مورد نیاز متفاوت است. مقایسه قیمت باید بر اساس عملکرد کامل سیستم نگهدارنده انجام شود، نه فقط قیمت یک قطعه.
