استفاده از بست و ساپورت در سینی‌های کابل و سیستم‌های برق‌رسانی
استفاده از بست و ساپورت در سینی‌های کابل، یکی از بخش‌های مهم اجرای اصولی سیستم‌های برق‌رسانی در ساختمان‌ها، کارخانه‌ها، پالایشگاه‌ها و تأسیسات صنعتی است. سینی کابل باید بتواند وزن کابل‌ها، نیروهای واردشده به مسیر و شرایط محیطی را بدون تغییر شکل یا افت عملکرد تحمل کند. انتخاب صحیح بست، براکت، ساپورت سقفی و سازه نگهدارنده نیز نقش مستقیمی در ایمنی، نظم و دوام شبکه کابل‌کشی دارد.
طراحی نامناسب تکیه‌گاه‌ها می‌تواند باعث خم‌شدن سینی کابل، افزایش فشار روی اتصالات، افت فاصله ایمنی کابل‌ها و حتی آسیب به روکش سیم‌ها شود. به همین دلیل، نوع سینی، ابعاد مسیر، وزن کابل‌ها، جنس سازه، فاصله تکیه‌گاه‌ها و شرایط نصب باید پیش از اجرای سیستم بررسی شوند.
بست و ساپورت سینی کابل چیست؟
بست و ساپورت سینی کابل مجموعه‌ای از تجهیزات مکانیکی هستند که برای نگهداری، تثبیت و انتقال وزن سینی و کابل‌ها به سازه اصلی ساختمان یا تأسیسات استفاده می‌شوند. این تجهیزات می‌توانند شامل براکت دیواری، ساپورت سقفی، راد رزوه‌ای، کلمپ، بست، ریل، کنسول و سازه‌های چندطبقه باشند.
ساپورت، بار سیستم را به سازه منتقل می‌کند؛ در مقابل، بست و کلمپ بیشتر برای تثبیت سینی یا کابل و جلوگیری از جابه‌جایی ناخواسته کاربرد دارند. ترکیب درست این اجزا باعث می‌شود مسیر کابل‌کشی در طول زمان پایدار باقی بماند.
چرا استفاده از ساپورت در سینی کابل اهمیت دارد؟
سینی کابل بدون تکیه‌گاه مناسب نمی‌تواند وزن مسیر را به شکل ایمن تحمل کند. افزایش تعداد کابل‌ها، استفاده از کابل‌های قدرت سنگین و ایجاد مسیرهای طولانی، بار واردشده به سینی و سازه نگهدارنده را بیشتر می‌کند.
از سوی دیگر، ارتعاش تجهیزات، ضربه‌های مکانیکی، تغییرات دما و شرایط محیطی ممکن است باعث حرکت یا تغییر شکل سیستم شوند. ساپورت مناسب این نیروها را کنترل کرده و از انتقال بار نامطلوب به نقاط اتصال جلوگیری می‌کند.
اجرای اصولی همچنین امکان دسترسی بهتر برای تعمیر و نگهداری را فراهم می‌سازد. مسیر مرتب و پایدار، عیب‌یابی، اضافه‌کردن کابل و تعویض تجهیزات را ساده‌تر می‌کند.
انواع بست و ساپورت مورد استفاده در سینی کابل

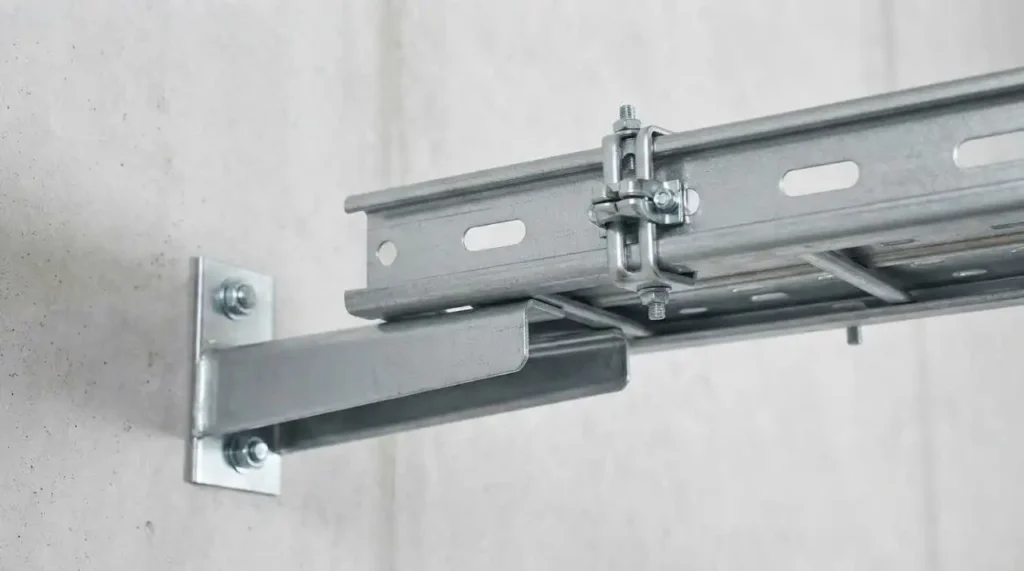

براکت دیواری
براکت دیواری برای نصب سینی کابل در امتداد دیوار استفاده می‌شود. این نوع ساپورت در مسیرهایی که امکان اجرای سازه سقفی وجود ندارد، کاربرد زیادی دارد.
ظرفیت براکت باید با وزن سینی و کابل‌ها متناسب باشد. ضخامت ورق، نوع اتصال به دیوار و فاصله بین براکت‌ها نیز بر ظرفیت نهایی سیستم تأثیر می‌گذارند.

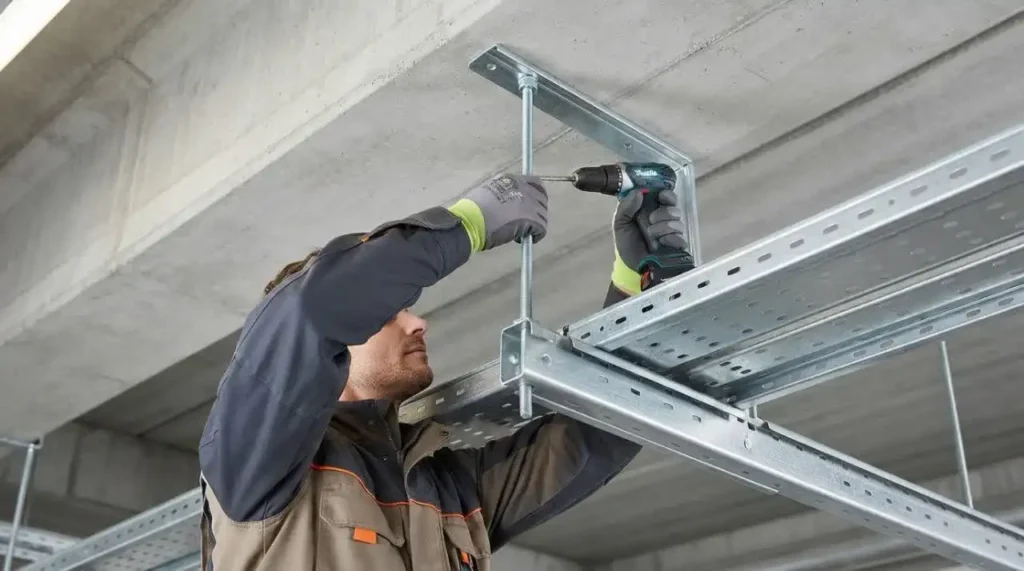

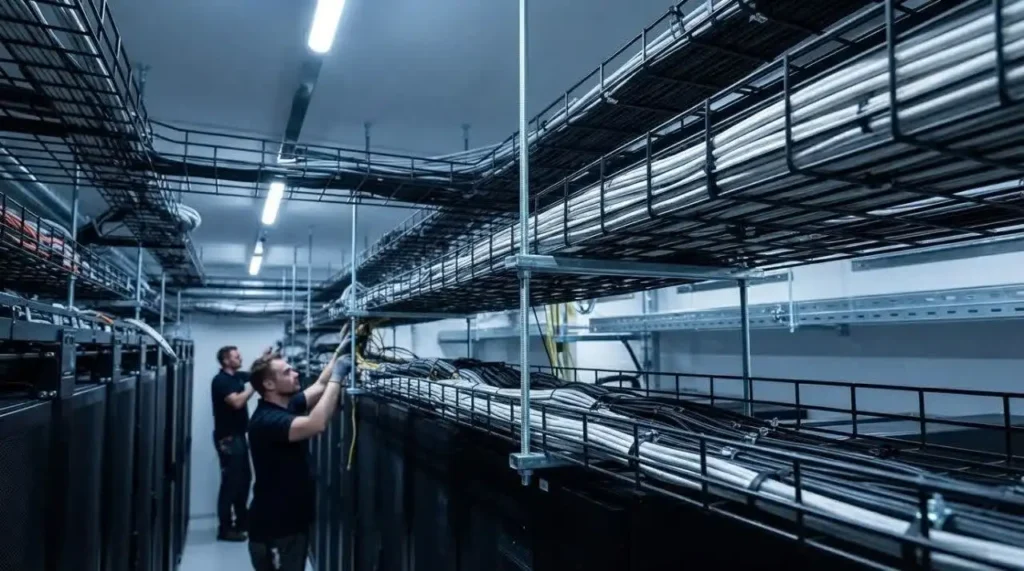

ساپورت سقفی
ساپورت سقفی معمولاً با استفاده از راد رزوه‌ای، پروفیل و اتصالات مکانیکی اجرا می‌شود. این روش برای مسیرهای طولانی و تأسیسات صنعتی بسیار رایج است.

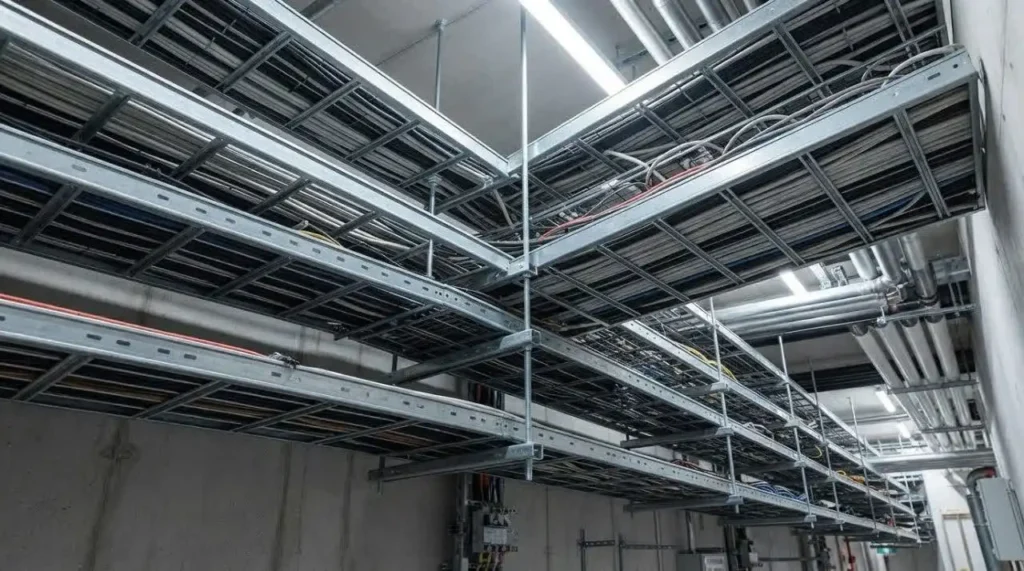

در سیستم‌های چندطبقه می‌توان چند سینی را روی یک سازه عمودی یا افقی قرار داد. چنین آرایشی ضمن استفاده بهتر از فضای موجود، امکان تفکیک کابل‌های قدرت، کنترل و مخابرات را فراهم می‌کند.
راد رزوه‌ای و پروفیل
ترکیب راد رزوه‌ای و پروفیل یکی از روش‌های انعطاف‌پذیر برای ساخت ساپورت سینی کابل است. طول راد، ضخامت پروفیل و نوع اتصال باید متناسب با بار طراحی انتخاب شوند.
استفاده از اجزای گالوانیزه در محیط‌های مرطوب یا خورنده می‌تواند مقاومت سیستم در برابر خوردگی را افزایش دهد.

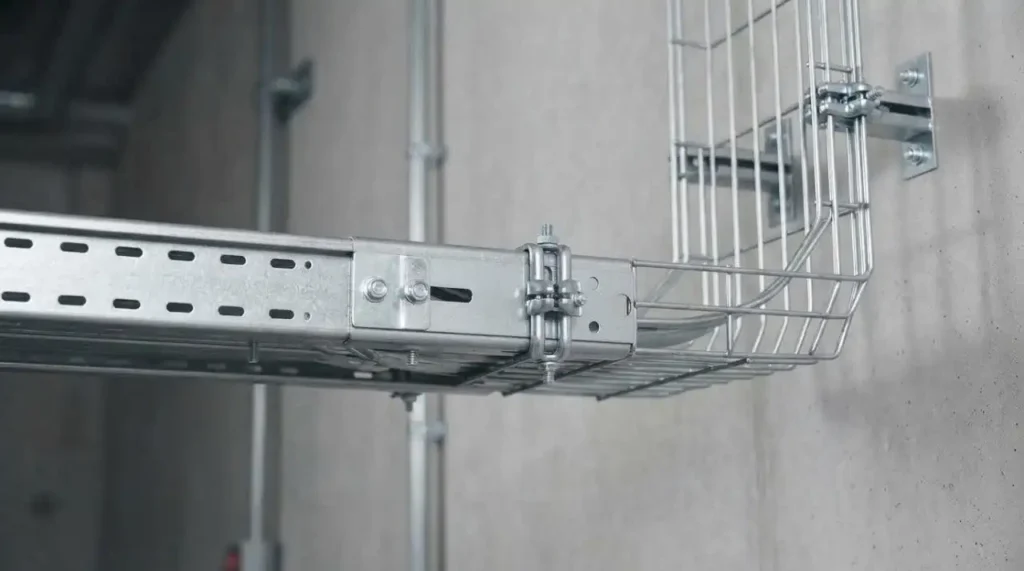

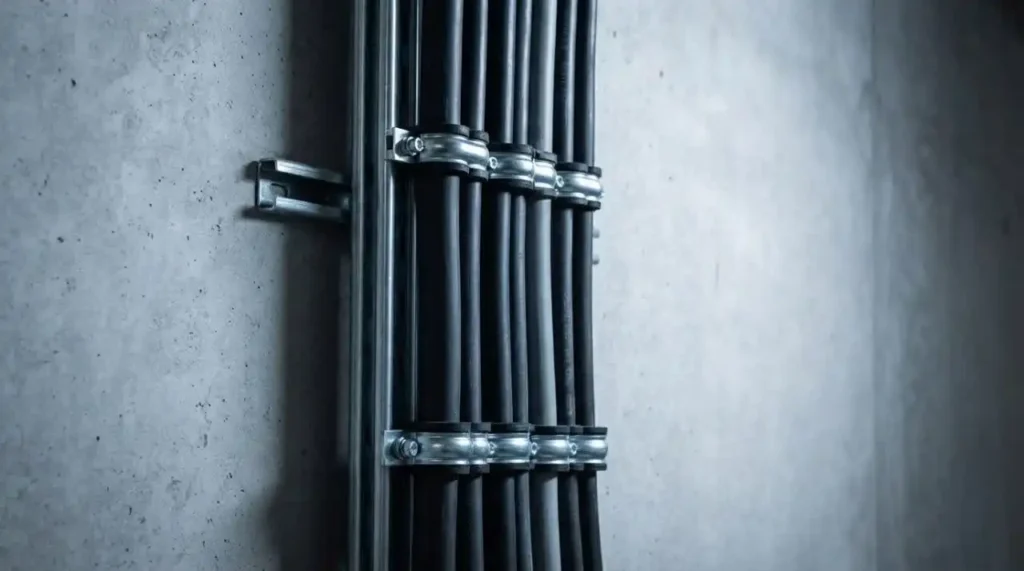

کلمپ و بست سینی کابل
کلمپ‌ها برای اتصال سینی به سازه ساپورت و تثبیت اجزای مختلف به کار می‌روند. انتخاب بست مناسب باید بر اساس ابعاد سینی، ضخامت ورق و نوع سازه انجام شود.
بست نباید باعث آسیب به پوشش ضدخوردگی یا تغییر شکل موضعی سینی شود. همچنین، اتصال باید به اندازه‌ای محکم باشد که مسیر در برابر حرکت‌های ناخواسته پایدار بماند.
مهم‌ترین عوامل در طراحی ساپورت سینی کابل
وزن کابل‌ها
وزن کابل مهم‌ترین پارامتر در محاسبه بار سینی است. کابل‌های قدرت با سطح مقطع بالا می‌توانند بار قابل توجهی به مسیر وارد کنند.
برای محاسبه دقیق، وزن خود سینی، کابل‌ها، اتصالات و تجهیزات جانبی باید در نظر گرفته شود. ظرفیت نهایی ساپورت نیز باید با درنظرگرفتن ضریب اطمینان مناسب تعیین شود.
عرض و نوع سینی
سینی نردبانی، سینی کف‌دار و انواع مشبک رفتار سازه‌ای یکسانی ندارند. عرض و ضخامت سینی نیز بر ظرفیت باربری آن اثر می‌گذارد.
هرچه عرض مسیر افزایش یابد، انتخاب ساپورت و نحوه توزیع بار اهمیت بیشتری پیدا می‌کند. سینی‌های عریض و سنگین ممکن است به سازه نگهدارنده قوی‌تر یا آرایش ساپورت متفاوت نیاز داشته باشند.
فاصله بین ساپورت‌ها
فاصله تکیه‌گاه‌ها باید با ظرفیت باربری سینی و وزن کابل‌ها هماهنگ باشد. افزایش بیش از حد فاصله می‌تواند باعث خمش سینی و ایجاد فشار در محل اتصالات شود.
کاهش فاصله نیز همیشه بهترین راهکار نیست؛ زیرا تعداد زیاد ساپورت، هزینه اجرا و پیچیدگی سازه را افزایش می‌دهد. مقدار مناسب باید بر اساس مشخصات سازنده سینی، بار واقعی و الزامات طراحی تعیین شود.
شرایط محیطی
در محیط‌های بیرونی، رطوبت، بارندگی، تابش خورشید و تغییرات دمایی باید در انتخاب جنس ساپورت و پوشش محافظ در نظر گرفته شوند. محیط‌های صنعتی نیز ممکن است حاوی مواد خورنده باشند.
برای چنین شرایطی، گالوانیزه گرم، فولاد ضدزنگ یا پوشش‌های حفاظتی متناسب با محیط می‌توانند گزینه‌های مناسبی باشند. انتخاب نهایی به کلاس خوردگی و الزامات پروژه بستگی دارد.
۵ راهکار کاربردی برای اجرای بست و ساپورت سینی کابل
۱. تعیین بار قبل از انتخاب ساپورت
ابتدا وزن تقریبی سینی و کابل‌های موجود در مسیر مشخص شود. اضافه‌بار احتمالی ناشی از توسعه آینده نیز در صورت پیش‌بینی پروژه باید لحاظ شود.
با مشخص‌شدن بار، می‌توان ظرفیت موردنیاز براکت، ریل، راد و سایر اجزای نگهدارنده را تعیین کرد. این روش از انتخاب ساپورت صرفاً بر اساس ظاهر یا ابعاد سینی جلوگیری می‌کند.
۲. انتخاب فاصله مناسب تکیه‌گاه‌ها
فاصله ساپورت‌ها باید طبق ظرفیت سینی و شرایط بارگذاری انتخاب شود. نقاط نزدیک به تغییر مسیر، اتصال‌ها و تجهیزات سنگین ممکن است به تکیه‌گاه اضافی نیاز داشته باشند.
قرارگیری مناسب ساپورت در نزدیکی محل اتصال دو سینی نیز می‌تواند از ایجاد خمش در محل اتصال جلوگیری کند. با این حال، فاصله دقیق باید مطابق دیتاشیت سازنده و طراحی پروژه تعیین شود.
۳. تفکیک کابل‌های مختلف
در سیستم‌های برق‌رسانی، قرارگیری کابل‌های قدرت، کنترل، ابزار دقیق و مخابرات در یک مسیر بدون بررسی الزامات می‌تواند مشکلاتی ایجاد کند. استفاده از سینی‌های جداگانه یا تقسیم‌بندی مناسب، مدیریت مسیر را آسان‌تر می‌کند.
این تفکیک علاوه بر نظم، در کاهش تداخل الکترومغناطیسی و افزایش قابلیت تعمیر و نگهداری نیز مؤثر است.
۴. استفاده از اتصالات ضدخوردگی
تمام اجزای فلزی سیستم باید با شرایط محیطی سازگار باشند. اختلاف نامناسب بین جنس قطعات می‌تواند در برخی شرایط باعث خوردگی گالوانیکی شود.
انتخاب پوشش و جنس مناسب باید هم برای سینی و هم برای بست، پیچ، مهره و سازه نگهدارنده انجام شود. در محیط‌های خورنده، توجه به تمام اجزای اتصال اهمیت دارد.
۵. پیش‌بینی توسعه آینده
اگر احتمال افزایش تعداد کابل‌ها وجود دارد، ظرفیت سازه نباید فقط بر اساس بار فعلی محاسبه شود. پیش‌بینی فضای خالی و ظرفیت اضافی می‌تواند هزینه تغییرات آینده را کاهش دهد.
چنین رویکردی به‌ویژه در کارخانه‌ها و ساختمان‌های اداری بزرگ اهمیت دارد؛ زیرا اضافه‌کردن مسیر جدید پس از بهره‌برداری ممکن است هزینه و زمان زیادی نیاز داشته باشد.
استانداردهای مرتبط با سینی کابل و ساپورت
طراحی و اجرای سیستم سینی کابل باید بر اساس استانداردهای مربوط به تجهیزات برق و مشخصات پروژه انجام شود. استاندارد IEC 61537 الزامات مربوط به سیستم‌های سینی کابل و نردبان کابل را پوشش می‌دهد و برای بررسی عملکرد مکانیکی سیستم اهمیت دارد.
در پروژه‌های آمریکایی نیز استانداردهای NEMA برای سیستم‌های سینی کابل مورد استفاده قرار می‌گیرند. علاوه بر استاندارد محصول، مقررات ملی برق، الزامات سازه‌ای، دستورالعمل سازنده و مشخصات کارفرما نیز باید بررسی شوند.
نکته مهم آن است که یک استاندارد به‌تنهایی تمام جزئیات طراحی ساپورت را مشخص نمی‌کند. ظرفیت باربری، شرایط محیطی، نوع کابل، سازه میزبان و الزامات اجرایی باید هم‌زمان بررسی شوند.
مراحل اجرای ساپورت سینی کابل
مرحله اول؛ بررسی مسیر
مسیر کابل‌ها، ارتفاع نصب، نقاط عبور از دیوار و سقف، محل تجهیزات و مسیرهای دسترسی مشخص می‌شود.
مرحله دوم؛ محاسبه بار
وزن سینی، کابل‌ها و تجهیزات جانبی محاسبه شده و ظرفیت موردنیاز سیستم نگهدارنده تعیین می‌شود.
مرحله سوم؛ انتخاب نوع ساپورت
براساس محل نصب، نوع سینی و بار، براکت دیواری، ساپورت سقفی، ریل، راد رزوه‌ای یا سازه چندطبقه انتخاب می‌شود.
مرحله چهارم؛ نصب سازه نگهدارنده
اتصال ساپورت به سازه اصلی باید با روش مناسب انجام شود. ظرفیت انکرها و اتصالات نیز باید با بار طراحی هماهنگ باشد.
مرحله پنجم؛ نصب سینی و بست‌ها
سینی روی تکیه‌گاه قرار گرفته و با کلمپ و اتصالات مناسب تثبیت می‌شود. سپس هم‌راستایی مسیر و استحکام اتصال‌ها بررسی می‌شود.
مرحله ششم؛ کنترل نهایی
در پایان باید خمش سینی، کیفیت اتصالات، فاصله تکیه‌گاه‌ها، مسیر کابل‌ها و شرایط دسترسی برای تعمیرات بررسی شود.
خطاهای رایج در نصب بست و ساپورت سینی کابل
یکی از خطاهای متداول، استفاده از ساپورت با ظرفیت کمتر از بار واقعی است. این مشکل ممکن است در ابتدا قابل مشاهده نباشد، اما با افزایش کابل‌ها باعث تغییر شکل سینی شود.
نصب ساپورت روی بخش‌های ضعیف سازه نیز می‌تواند مشکل‌ساز باشد. حتی اگر خود براکت ظرفیت بالایی داشته باشد، سازه‌ای که براکت به آن متصل شده باید توان تحمل بار را داشته باشد.
استفاده از بست‌های نامتناسب با ابعاد سینی از اشتباهات دیگر است. فشار بیش از حد کلمپ می‌تواند به ورق سینی آسیب بزند و اتصال ضعیف نیز امکان حرکت مسیر را افزایش می‌دهد.
بی‌توجهی به خوردگی، حذف اتصالات لازم در محل تغییر مسیر و بارگذاری بیش از ظرفیت اعلام‌شده سازنده نیز از مواردی هستند که باید پیش از بهره‌برداری کنترل شوند.
سناریوی اجرایی برای یک ساختمان صنعتی
فرض کنید یک کارخانه دارای چند مسیر کابل قدرت و کنترل است و قرار است کابل‌ها از تابلو برق اصلی به بخش تولید منتقل شوند. مسیر اصلی شامل سینی‌های کابل عریض و چندین تغییر جهت است.
ابتدا بار کابل‌ها و وزن سینی محاسبه می‌شود. سپس براساس ظرفیت موردنیاز، ساپورت‌های سقفی از جنس مناسب انتخاب می‌شوند. در نقاطی که چند مسیر روی یک سازه قرار می‌گیرند، ظرفیت پروفیل و رادها نیز بررسی می‌شود.
برای کابل‌های قدرت و کنترل، مسیرها به شکل مناسب از یکدیگر تفکیک می‌شوند. در محل زانوها و اتصالات، تکیه‌گاه‌ها به شکلی قرار می‌گیرند که از ایجاد خمش جلوگیری شود.
پس از نصب، تمام بست‌ها، اتصالات، تراز سینی‌ها و فاصله بین مسیرها کنترل می‌شوند. نتیجه، یک سیستم کابل‌کشی منظم است که ظرفیت لازم برای بهره‌برداری فعلی و توسعه احتمالی آینده را دارد.
چک‌لیست انتخاب بست و ساپورت سینی کابل
- نوع و ابعاد سینی کابل
- وزن سینی
- وزن کابل‌ها
- تعداد و نوع کابل‌ها
- ظرفیت باربری سینی
- فاصله مجاز ساپورت‌ها
- نوع سازه میزبان
- ظرفیت پیچ و انکر
- جنس و پوشش ضدخوردگی
- شرایط محیطی
- مسیرهای عبور و تغییر جهت
- نیاز به تفکیک کابل‌های قدرت و کنترل
- ظرفیت توسعه آینده
- الزامات استاندارد و مشخصات پروژه
مزایای استفاده صحیح از بست و ساپورت
طراحی اصولی سیستم نگهدارنده، عمر مفید مسیر کابل‌کشی را افزایش می‌دهد و احتمال تغییر شکل سینی را کاهش می‌دهد. توزیع مناسب بار همچنین از واردشدن فشار اضافی به اتصالات جلوگیری می‌کند.
نظم بیشتر مسیر یکی دیگر از مزایای اجرای صحیح است. کابل‌ها در مسیر مشخص قرار می‌گیرند و عملیات تعمیر، تست، تعویض و توسعه شبکه آسان‌تر انجام می‌شود.
از نظر ایمنی نیز، یک سیستم ساپورت مناسب احتمال سقوط یا جابه‌جایی سینی را کاهش می‌دهد. در تأسیسات صنعتی که حجم کابل‌ها زیاد است، این موضوع اهمیت بیشتری پیدا می‌کند.
جمع‌بندی
استفاده از بست و ساپورت در سینی‌های کابل، بخش جدایی‌ناپذیر یک سیستم برق‌رسانی ایمن و بادوام است. انتخاب تجهیزات نگهدارنده باید بر اساس وزن کابل‌ها، نوع سینی، فاصله تکیه‌گاه‌ها، شرایط محیطی، نوع سازه و الزامات استاندارد انجام شود.
براکت دیواری، ساپورت سقفی، راد رزوه‌ای، پروفیل، کلمپ و سازه‌های چندطبقه هرکدام کاربرد مشخصی دارند. ترکیب صحیح این تجهیزات می‌تواند از خمش سینی، جابه‌جایی مسیر، آسیب به کابل‌ها و مشکلات تعمیراتی جلوگیری کند.
سوالات متداول
بست سینی کابل چه کاربردی دارد؟
بست و کلمپ برای تثبیت سینی و اتصال آن به سازه نگهدارنده استفاده می‌شوند و از جابه‌جایی ناخواسته مسیر جلوگیری می‌کنند.
فاصله ساپورت‌های سینی کابل چقدر باید باشد؟
فاصله ثابت و یکسانی برای تمام سینی‌ها وجود ندارد. مقدار آن باید براساس ظرفیت سینی، وزن کابل‌ها، مشخصات سازنده و شرایط پروژه تعیین شود.
آیا می‌توان چند سینی کابل را روی یک ساپورت نصب کرد؟
بله، در صورت طراحی سازه برای بار موردنظر می‌توان چند سینی را روی یک سازه چندطبقه یا مشترک نصب کرد.
بهترین جنس ساپورت سینی کابل چیست؟
انتخاب جنس به شرایط محیطی بستگی دارد. فولاد گالوانیزه، گالوانیزه گرم و فولاد ضدزنگ از گزینه‌های متداول هستند و باید متناسب با میزان خوردگی محیط انتخاب شوند.
آیا کابل‌های قدرت و کنترل باید از هم جدا باشند؟
بسته به نوع سیستم و الزامات طراحی، جداسازی یا تفکیک مناسب می‌تواند برای کاهش تداخل و افزایش ایمنی ضروری باشد. این موضوع باید براساس استاندارد و مشخصات تجهیزات بررسی شود.
چرا نزدیک اتصالات سینی به ساپورت نیاز است؟
تکیه‌گاه مناسب در نزدیکی محل اتصال می‌تواند از خمش و ایجاد فشار اضافی روی اتصال جلوگیری کند و پایداری مسیر را افزایش دهد.
آیا ساپورت سینی کابل باید به سازه اصلی متصل شود؟
بله، بار سینی باید به سازه‌ای منتقل شود که ظرفیت کافی برای تحمل آن داشته باشد. اتصال به بخش‌های ضعیف یا نامناسب می‌تواند ایمنی کل سیستم را کاهش دهد.
مهم‌ترین استاندارد سینی کابل چیست؟
IEC 61537 یکی از استانداردهای مهم برای سیستم‌های سینی و نردبان کابل است. بسته به کشور و مشخصات پروژه، استانداردها و مقررات دیگری نیز ممکن است الزامی باشند.
