بستهای لرزهگیر چقدر در برابر زلزله مقاوم هستند؟ عملکرد، استانداردها و نکات نصب
بستهای لرزهگیر یکی از اجزای مهم سیستم مهاربندی تأسیسات مکانیکی و الکتریکی ساختمان در برابر زلزله هستند. این تجهیزات با محدود کردن حرکت لولهها، کانالها و تأسیسات، از جابهجایی شدید، برخورد با اجزای سازهای و آسیب به اتصالات جلوگیری میکنند. با این حال، مقاومت یک بست لرزهگیر را نمیتوان تنها از روی ظاهر یا ضخامت فلز آن قضاوت کرد؛ ظرفیت واقعی سیستم به نوع بست، مهاربند، اتصال به سازه، آرایش نصب، وزن تأسیسات و الزامات طراحی لرزهای وابسته است.
به بیان ساده، بست لرزهگیر بهتنهایی ضدزلزله نیست. زمانی میتوان یک سیستم مهاربندی را مقاوم در برابر زلزله دانست که تمام اجزای آن شامل بست، راد، اتصالات، انکر و سازه نگهدارنده، بهصورت یک مجموعه هماهنگ طراحی و اجرا شده باشند.
بست لرزهگیر چیست و چه کاربردی دارد؟
بست لرزهگیر نوعی نگهدارنده یا مهارکننده مکانیکی است که برای کنترل حرکت تأسیسات در هنگام وقوع نیروهای جانبی و ارتعاشات استفاده میشود. این تجهیزات بیشتر در سیستمهای تأسیساتی مانند لولههای آب و فاضلاب، لولههای آتشنشانی، کانالهای تهویه، سینی کابل و برخی تجهیزات مکانیکی کاربرد دارند.
در حالت عادی، وزن لوله یا کانال عمدتاً به سمت پایین وارد میشود. هنگام زلزله، علاوه بر نیروی قائم، حرکت افقی سازه نیز باعث ایجاد نیروهای جانبی و اینرسی در تأسیسات میشود. اگر این نیروها بهدرستی مهار نشوند، احتمال تابخوردن، جابهجایی، برخورد یا حتی جداشدن سیستم از سازه افزایش پیدا میکند.
نقش بست لرزهای دقیقاً کنترل همین حرکات است. مهاربندی مناسب، دامنه جابهجایی تأسیسات را محدود میکند و مسیر انتقال نیرو را به سمت سازه اصلی ساختمان هدایت مینماید.
آیا بستهای لرزهگیر واقعاً در برابر زلزله مقاوم هستند؟
پاسخ کوتاه این است: بله، اما مقاومت آنها مطلق و مستقل از شرایط نصب نیست.
یک بست لرزهگیر استاندارد میتواند برای تحمل نیروهای لرزهای مشخص طراحی و آزمایش شود، اما ظرفیت نهایی سیستم به ضعیفترین جزء آن بستگی دارد. برای مثال، اگر خود بست ظرفیت مناسبی داشته باشد ولی انکر اتصال به بتن ضعیف انتخاب شود، هنگام زلزله ممکن است انکر از بتن جدا شود.
همین مسئله درباره راد رزوهای، کلمپ، پروفیل، پیچ و نقطه اتصال به سازه نیز صدق میکند. بنابراین عبارت «مقاوم در برابر زلزله» باید همراه با ظرفیت باربری، جهت نیرو، نوع اتصال و شرایط نصب بررسی شود.
چه عواملی مقاومت بست لرزهگیر را تعیین میکنند؟
مهمترین عوامل عبارتاند از:
- جنس و ضخامت بست
- ظرفیت باربری اتصال
- نوع و کیفیت انکر
- قطر و مشخصات راد یا مهاربند
- زاویه مهاربندها
- فاصله مهاربندها از یکدیگر
- وزن لوله یا کانال
- محل نصب نسبت به سازه
- نوع بستر اتصال، مانند بتن یا فولاد
- جهت و شدت نیروی جانبی
- کیفیت اجرای اتصالات
- سازگاری سیستم با الزامات لرزهای پروژه
به همین دلیل، مقایسه دو بست صرفاً بر اساس ابعاد ظاهری یا ضخامت ورق، نتیجه دقیقی ارائه نمیدهد.

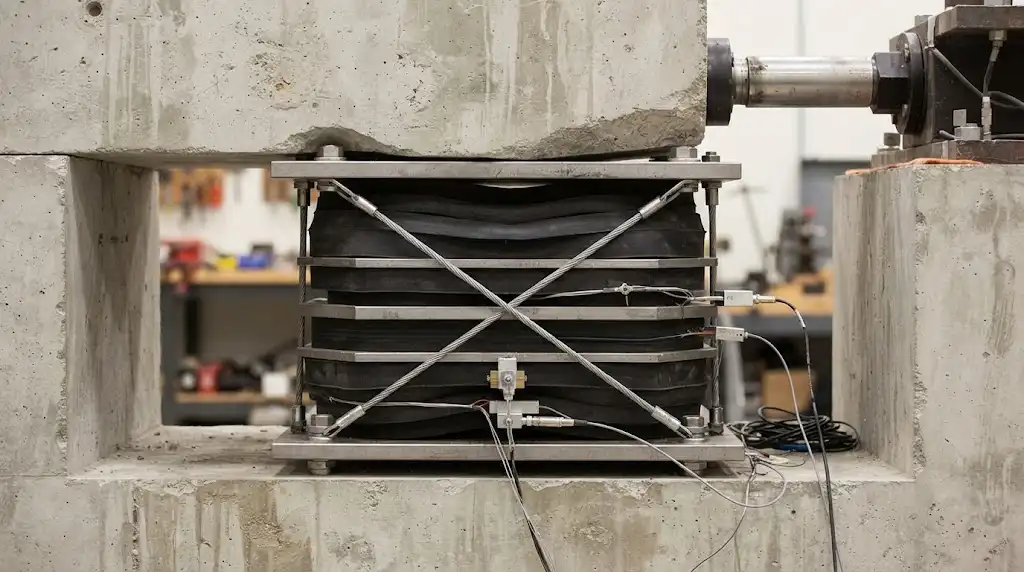

مقاومت لرزهای بست چگونه ارزیابی میشود؟
مقاومت لرزهای یک سیستم مهاربندی معمولاً بر اساس نیروهایی که در زمان حرکت سازه به تأسیسات منتقل میشوند ارزیابی میشود. مقدار این نیرو به پارامترهای مختلف طراحی ساختمان و مشخصات سیستم تأسیسات بستگی دارد.
در طراحی حرفهای، باید مشخص شود که هر نقطه مهاربندی چه نیرویی را تحمل میکند و این نیرو از چه مسیری به سازه انتقال مییابد. سپس ظرفیت اجزای سیستم با نیروی طراحی مقایسه میشود.
نکته مهم این است که ظرفیت اعلامشده توسط سازنده همیشه به معنای ظرفیت قابل استفاده در هر شرایطی نیست. نحوه نصب، نوع انکر، جنس بستر و جهت بار میتوانند ظرفیت واقعی را کاهش دهند.
استانداردهای مرتبط با بست لرزهگیر
طراحی و اجرای مهاربندی لرزهای باید بر اساس مقررات و استانداردهای معتبر پروژه انجام شود. در ساختمانهای ایران، الزامات مقررات ملی ساختمان و ضوابط طراحی لرزهای باید در کنار مشخصات فنی سیستم تأسیسات بررسی شوند.
در پروژههای بینالمللی نیز استانداردها و دستورالعملهایی مانند ASCE 7، NFPA و استانداردهای مرتبط با مهاربندی تأسیسات مکانیکی و آتشنشانی مورد استفاده قرار میگیرند. البته نوع استاندارد موردنیاز به کاربری ساختمان، کشور محل اجرا، نوع تأسیسات و الزامات کارفرما بستگی دارد.
برای سیستمهای آتشنشانی، حساسیت موضوع بیشتر است؛ زیرا مهاربندی نامناسب لولههای اسپرینکلر میتواند علاوه بر خسارت فیزیکی، عملکرد سامانه اطفای حریق را نیز تحت تأثیر قرار دهد.

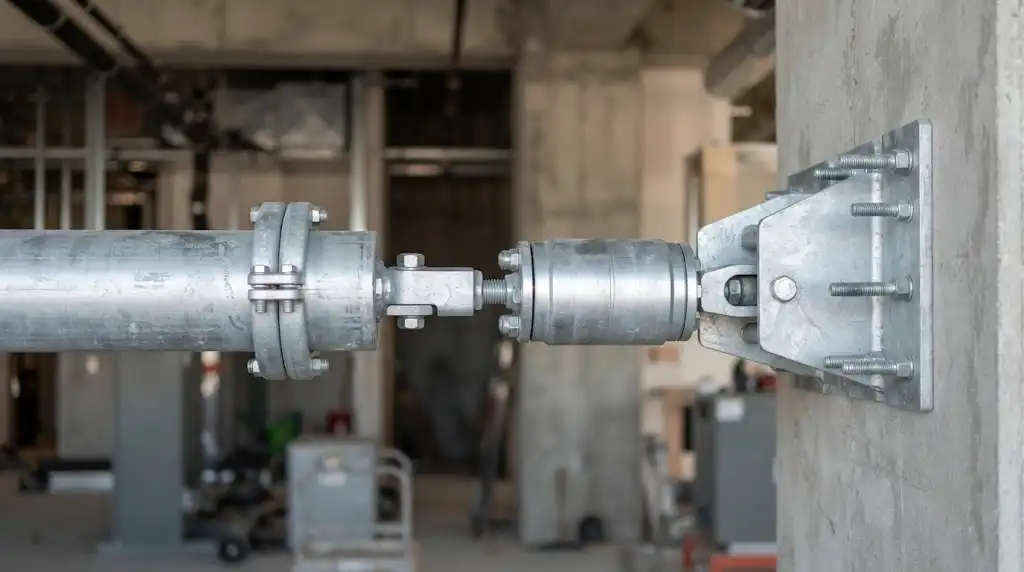

تفاوت بست معمولی و بست لرزهگیر
بست معمولی عمدتاً برای نگهداری وزن تأسیسات و کنترل موقعیت آن طراحی میشود. چنین بستی لزوماً برای تحمل نیروهای افقی ناشی از زلزله مناسب نیست.
در مقابل، بست لرزهای بخشی از یک سیستم مهاربندی است که برای کنترل حرکت جانبی طراحی میشود. ساختار آن ممکن است شامل بست مخصوص، راد، پروفیل، اتصالات و مهاربندهای مورب باشد.
برای مثال، یک لوله ممکن است با چندین بست آویز عمودی از سقف نگهداری شود، اما این آویزها بهتنهایی لزوماً مانع حرکت افقی لوله هنگام زلزله نمیشوند. اضافهکردن مهاربندی جانبی مناسب، عملکرد سیستم را در برابر حرکت افقی بهبود میدهد.

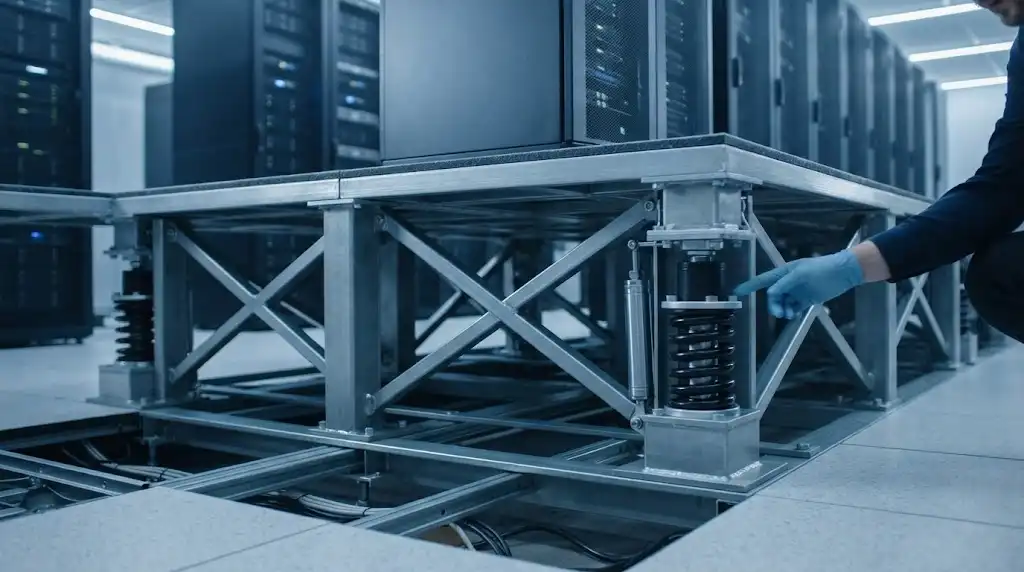

انواع مهاربندی لرزهای تأسیسات
مهاربندی چهارجهته
در برخی سیستمها، مهار در دو راستای اصلی افقی و در صورت نیاز در راستای قائم انجام میشود. این روش برای تأسیسات حساس یا مسیرهایی که امکان حرکت قابل توجه دارند، کاربرد بیشتری دارد.

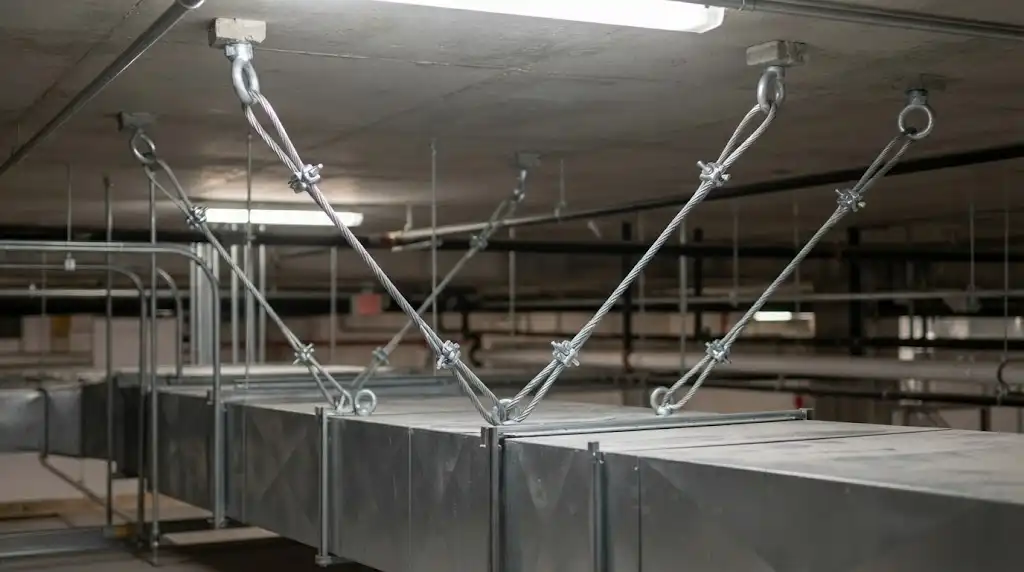

مهاربندی جانبی
مهاربندی جانبی برای محدودکردن حرکت افقی تأسیسات در یک راستا استفاده میشود. انتخاب جهت مهاربندی باید بر اساس آرایش مسیر و جهت نیروهای مورد انتظار انجام شود.
مهاربندی طولی
این نوع مهاربندی برای کنترل حرکت در راستای طول لوله یا کانال به کار میرود. فاصله و محل قرارگیری مهاربندهای طولی باید بر اساس طراحی سیستم مشخص شود.
سیستم ترکیبی
در مسیرهای پیچیده، ترکیبی از مهاربندی جانبی و طولی استفاده میشود تا حرکت تأسیسات در چند جهت کنترل شود. انتخاب این آرایش به هندسه مسیر و محاسبات پروژه وابسته است.
۵ راهکار کاربردی برای افزایش مقاومت لرزهای بستها
۱. ظرفیت تمام اجزا را بررسی کنید
ظرفیت بست تنها یکی از پارامترهای طراحی است. انکر، پیچ، راد، پروفیل و اتصال به سازه نیز باید توانایی انتقال نیروی طراحی را داشته باشند.

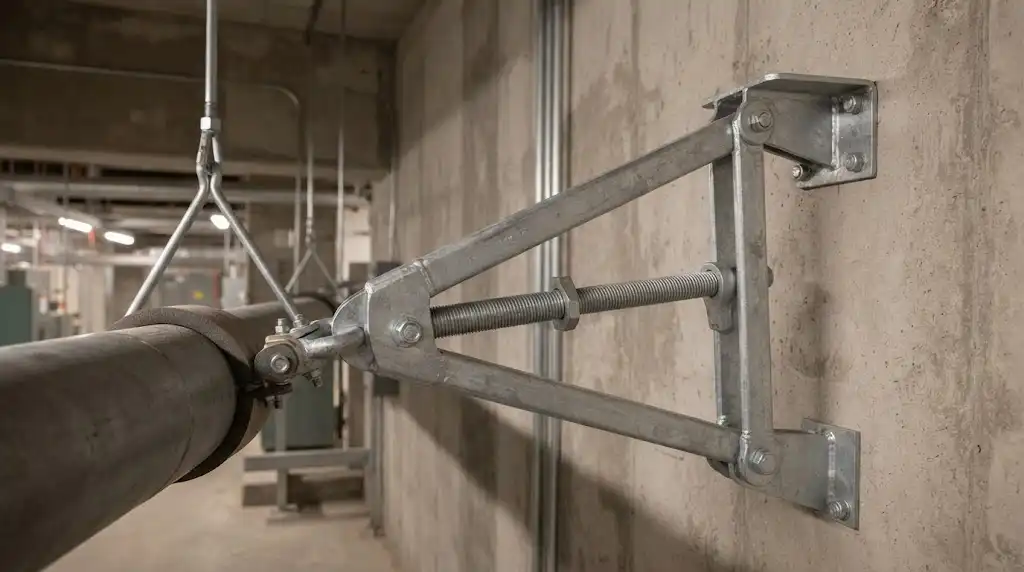

۲. اتصال به سازه اصلی را جدی بگیرید
یکی از نقاط ضعف رایج، اتصال نامناسب به سقف یا دیوار است. مهاربند باید به بخش مناسبی از سازه متصل شود و ظرفیت بستر اتصال پیش از اجرا بررسی گردد.
۳. فاصله مهاربندها را بر اساس طراحی تعیین کنید
قرار دادن تعداد زیادی بست بدون محاسبه لزوماً ایمنی بیشتری ایجاد نمیکند. فاصله مناسب باید با توجه به وزن، قطر، نوع تأسیسات و نیروهای طراحی مشخص شود.
۴. از محصولات دارای مشخصات فنی معتبر استفاده کنید
محصول مناسب باید دارای اطلاعاتی مانند جنس، ظرفیت باربری، ابعاد، نوع پوشش و محدوده کاربرد باشد. در پروژههای حساس، مستندات آزمایشگاهی و تأییدیههای مرتبط نیز اهمیت دارند.

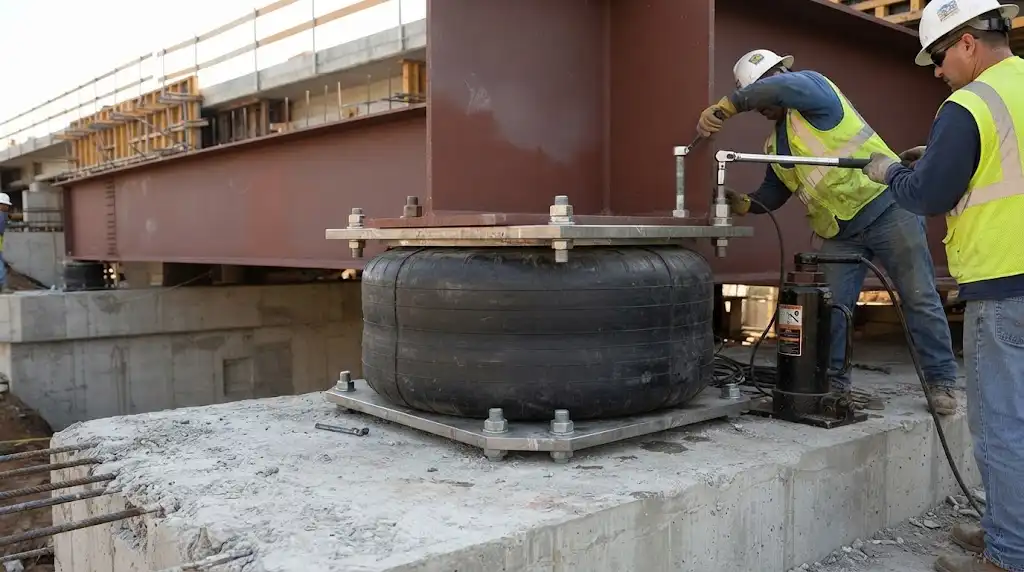

۵. اجرای نهایی را کنترل کنید
حتی یک طراحی مناسب در صورت اجرای ضعیف نمیتواند عملکرد مورد انتظار را ارائه دهد. سفتی اتصالات، جهت مهاربند، کیفیت انکر و اتصال صحیح به بست باید پیش از تحویل بررسی شود.
خطاهای رایج در اجرای بست لرزهای
یکی از اشتباهات متداول، استفاده از بست معمولی به جای بست طراحیشده برای مهاربندی لرزهای است. ظاهر مشابه این دو محصول نباید باعث شود عملکردشان یکسان فرض شود.
خطای دیگر، اتصال مهاربند به بخش غیرمقاوم سازه است. در چنین شرایطی ممکن است خود بست سالم بماند اما محل اتصال هنگام اعمال نیروی لرزهای دچار شکست شود.
استفاده از راد بسیار بلند نیز میتواند عملکرد سیستم را تحت تأثیر قرار دهد. آویزهای بلندتر معمولاً امکان حرکت بیشتری دارند و در برخی شرایط نیازمند مهاربندی مناسبتر هستند.
از سوی دیگر، جوشکاری یا سوراخکاری خودسرانه اجزای سیستم میتواند ظرفیت طراحیشده محصول را تغییر دهد. هرگونه اصلاح باید مطابق دستورالعمل سازنده و مشخصات فنی پروژه انجام شود.
سناریوی اجرایی؛ مهاربندی یک مسیر لوله در سقف ساختمان
فرض کنید چند خط لوله تأسیساتی از زیر سقف یک ساختمان چندطبقه عبور میکنند. لولهها با آویزهای عمودی نگهداری شدهاند و مسیر در طول چندین متر ادامه دارد.
در شرایط عادی، وزن لولهها توسط آویزها به سقف منتقل میشود. هنگام زلزله اما حرکت افقی ساختمان باعث میشود لولهها تمایل به نوسان و جابهجایی داشته باشند.
اگر مسیر فاقد مهاربندی جانبی و طولی باشد، امکان برخورد لولهها با یکدیگر، دیوارها یا تجهیزات اطراف وجود دارد. در یک سیستم مهاربندی اصولی، نقاط مناسب برای مهار تعیین شده و نیروها از طریق بست و مهاربند به سازه منتقل میشوند.
در مرحله اجرا، ابتدا مسیر لوله و نقاط حساس مشخص میشوند. سپس نوع بست و مهاربند متناسب با بار انتخاب شده و اتصالات سازهای نصب میشوند. پس از آن، جهت مهاربندها و کیفیت اتصال بررسی میشود تا سیستم مطابق نقشه و مشخصات فنی تحویل گردد.
آیا ضخیمتر بودن بست یعنی مقاومت بیشتر؟
خیر. ضخامت بیشتر ورق میتواند یکی از عوامل مؤثر بر ظرفیت مکانیکی باشد، اما بهتنهایی معیار کافی برای مقاومت لرزهای نیست.
هندسه قطعه، نوع فولاد، کیفیت اتصال، شکل بارگذاری، محل سوراخها و نحوه انتقال نیرو نیز اهمیت دارند. حتی بست بسیار ضخیم در صورتی که به انکر ضعیف یا بستر نامناسب متصل شود، ممکن است عملکرد مطلوبی نداشته باشد.
بنابراین هنگام خرید بست لرزهگیر باید به مشخصات فنی کامل محصول توجه کرد، نه صرفاً ضخامت یا وزن آن.
هنگام خرید بست لرزهگیر به چه مواردی توجه کنیم؟
نخست باید مشخص شود بست برای چه نوع تأسیساتی استفاده خواهد شد. لوله آب، فاضلاب، آتشنشانی، کانال هوا و سینی کابل میتوانند الزامات متفاوتی داشته باشند.
پس از تعیین کاربرد، قطر و وزن سیستم مشخص میشود. مرحله بعد بررسی ظرفیت باربری بست و سایر اجزای مهاربندی است.
شرایط محیطی نیز اهمیت دارد. در فضاهای مرطوب، موتورخانهها یا محیطهای مستعد خوردگی، پوشش سطحی و جنس بست باید متناسب با شرایط انتخاب شود.
در نهایت، روش اتصال به سازه باید با محصول هماهنگ باشد. انتخاب یک بست حرفهای بدون توجه به انکر و بستر نصب، رویکرد کاملی محسوب نمیشود.
جمعبندی
بستهای لرزهگیر میتوانند نقش مهمی در کاهش آسیبهای ناشی از زلزله به تأسیسات ساختمان داشته باشند، اما میزان مقاومت آنها به یک قطعه فلزی محدود نمیشود. عملکرد واقعی زمانی قابل اتکا خواهد بود که بست، مهاربند، انکر، اتصالات و سازه نگهدارنده بهصورت یک سیستم یکپارچه طراحی و اجرا شوند.
مقاومت لرزهای باید بر اساس ظرفیت واقعی محصول، نیروهای طراحی و شرایط نصب ارزیابی شود. استفاده از محصول استاندارد، اتصال صحیح به سازه، انتخاب فاصله مناسب مهاربندها و اجرای دقیق، چهار عامل کلیدی برای رسیدن به عملکرد مطلوب هستند.
در نتیجه، پاسخ به این پرسش که «بست لرزهگیر چقدر در برابر زلزله مقاوم است؟» یک عدد ثابت ندارد. مقاومت نهایی تابع طراحی و اجرای کل سیستم است و نمیتوان صرفاً بر اساس ظاهر بست درباره ایمنی آن تصمیم گرفت.
سوالات متداول
آیا بست لرزهگیر ضدزلزله است؟
بست لرزهگیر برای کنترل حرکت تأسیسات در اثر نیروهای لرزهای طراحی میشود، اما مقاومت آن به کل سیستم مهاربندی و نحوه اتصال به سازه وابسته است.
آیا هر بست فلزی را میتوان برای مهاربندی لرزهای استفاده کرد؟
خیر. بست باید برای کاربرد موردنظر مناسب باشد و ظرفیت مکانیکی و مشخصات فنی آن با نیاز پروژه مطابقت داشته باشد.
مهمترین تفاوت بست معمولی و لرزهگیر چیست؟
بست معمولی عمدتاً برای نگهداری وزن و موقعیت تأسیسات استفاده میشود، در حالی که سیستم لرزهای برای محدودکردن حرکت ناشی از نیروهای جانبی نیز طراحی میشود.
آیا انکر روی مقاومت بست لرزهای تأثیر دارد؟
بله. انکر یکی از اجزای اصلی مسیر انتقال نیرو است و ظرفیت ناکافی آن میتواند عملکرد کل سیستم را محدود کند.
آیا بست لرزهگیر برای لوله فاضلاب هم کاربرد دارد؟
بسته به طراحی سیستم و شرایط ساختمان، مهاربندی لرزهای میتواند برای مسیرهای مختلف تأسیسات از جمله برخی خطوط لوله استفاده شود. نوع بست و آرایش مهاربندی باید متناسب با مشخصات لوله انتخاب شود.
آیا افزایش تعداد بستها مقاومت سیستم را بیشتر میکند؟
لزوماً خیر. تعداد و فاصله بستها باید بر اساس طراحی تعیین شود. افزایش بدون برنامه ممکن است هزینه و پیچیدگی اجرا را بالا ببرد، بدون آنکه الزاماً عملکرد لرزهای به همان نسبت بهتر شود.
برای انتخاب بست لرزهگیر چه مشخصاتی باید بررسی شود؟
جنس و ابعاد بست، ظرفیت باربری، نوع اتصال، مشخصات مهاربند، شرایط محیطی و سازگاری محصول با سیستم تأسیسات از مهمترین موارد هستند.
آیا نصب صحیح به اندازه کیفیت خود بست اهمیت دارد؟
بله. حتی بست دارای ظرفیت بالا نیز در صورت اتصال نامناسب، انکر ضعیف یا اجرای مغایر با دستورالعمل نمیتواند عملکرد مورد انتظار را ارائه دهد.
