بست اسلایدر (CCS)؛ راهکاری برای جذب انبساط و انقباض حرارتی لولهها
بست اسلایدر (CCS) یکی از اجزای کاربردی سیستم ساپورت لوله است که با فراهم کردن امکان حرکت کنترلشده، اثرات ناشی از انبساط و انقباض حرارتی خطوط لوله را مدیریت میکند. زمانی که دمای لوله تغییر میکند، طول آن نیز متناسب با ضریب انبساط حرارتی متریال تغییر خواهد کرد. اگر این جابهجایی آزاد نباشد، تنش و نیروی اضافی به لوله، بستها، ساپورتها و تجهیزات متصل منتقل میشود.
برخلاف بستهای ثابت، اسلایدر بهگونهای طراحی میشود که ضمن تحمل وزن خط، اجازه دهد لوله در جهت تعیینشده حرکت کند. همین ویژگی باعث شده است بست CCS در سیستمهای تأسیسات مکانیکی، خطوط آب گرم و سرد، سیستمهای گرمایشی، لولهکشی صنعتی و مسیرهایی با تغییرات دمایی قابلتوجه کاربرد داشته باشد.
انتخاب صحیح این بست فقط به قطر لوله محدود نمیشود. مقدار جابهجایی حرارتی، وزن خط، جنس لوله، دمای بهرهبرداری، نوع عایق، جهت حرکت و ظرفیت سازه نیز باید همزمان بررسی شوند.
بست اسلایدر (CCS) چیست؟

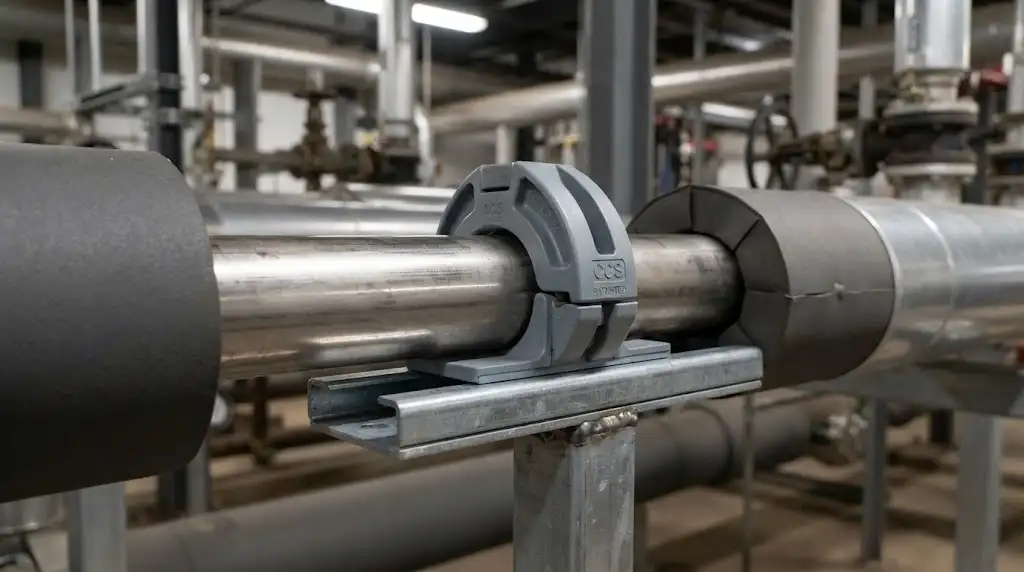

بست اسلایدر یا Slider Clamp نوعی نگهدارنده لوله است که امکان جابهجایی کنترلشده لوله نسبت به نقطه اتصال یا سطح نگهدارنده را فراهم میکند. هدف اصلی آن جلوگیری از قفل شدن مسیر لوله در اثر تغییر طول حرارتی است.
ساختار بست CCS بسته به سازنده و کاربرد میتواند متفاوت باشد، اما اصل عملکرد در همه مدلهای مناسب مشابه است: وزن و موقعیت لوله کنترل میشود، در حالی که حرکت موردنیاز در راستای طراحیشده آزاد میماند.
در یک مسیر لولهکشی، همه نقاط نباید بهصورت صلب مهار شوند. اگر چنین اتفاقی رخ دهد، انبساط حرارتی به جای تبدیل شدن به حرکت کنترلشده، به نیروی واکنشی و تنش مکانیکی تبدیل خواهد شد.
چرا انبساط و انقباض حرارتی لوله اهمیت دارد؟
افزایش یا کاهش دمای لوله موجب تغییر ابعاد آن میشود. مقدار این تغییر برای یک مسیر مستقیم را میتوان بهصورت ساده با رابطه زیر برآورد کرد:
ΔL = α × L × ΔT
در این رابطه، ΔL تغییر طول، α ضریب انبساط حرارتی، L طول اولیه لوله و ΔT اختلاف دمایی است.
برای مثال، یک خط فلزی نسبتاً طولانی که اختلاف دمای قابلتوجهی میان حالت نصب و بهرهبرداری دارد، میتواند چندین میلیمتر یا حتی بیشتر تغییر طول ایجاد کند. چنین جابهجایی کوچکی شاید در نگاه اول مهم نباشد، اما در مسیرهای طولانی یا دماهای بالا میتواند بار قابلتوجهی ایجاد کند.
جنس لوله نیز در این محاسبه تأثیر دارد. فولاد، استنلساستیل، مس و مواد پلیمری ضرایب انبساط متفاوتی دارند؛ بنابراین نمیتوان رفتار حرارتی تمام خطوط را مشابه در نظر گرفت.

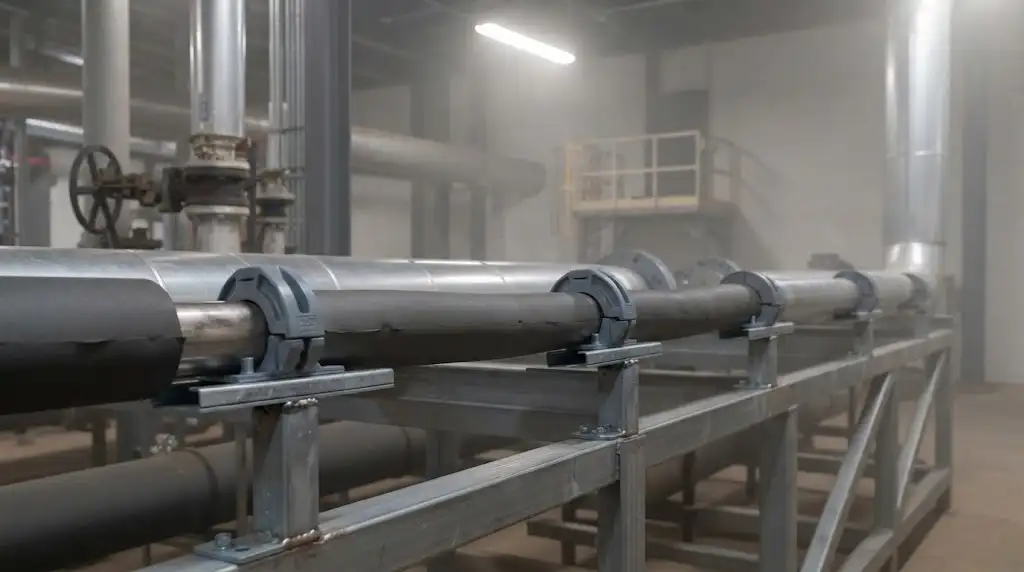

بست CCS چگونه حرکت حرارتی را کنترل میکند؟

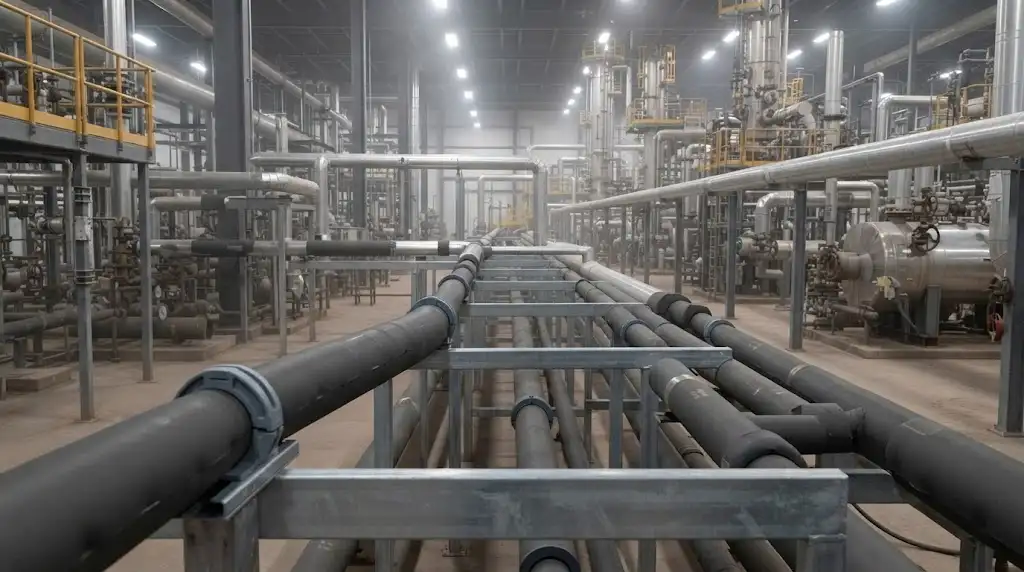

اسلایدر با ایجاد یک تکیهگاه دارای آزادی حرکتی، اجازه میدهد لوله در راستای مشخصشده جابهجا شود. این حرکت معمولاً روی سطح لغزشی یا مکانیزم طراحیشده بست انجام میشود.
در حالت گرم شدن، لوله تمایل دارد منبسط شود و به سمت مسیر آزاد حرکت کند. هنگام سرد شدن نیز همین سازوکار امکان برگشت کنترلشده لوله را فراهم میکند.
نکته کلیدی آن است که «آزاد بودن حرکت» به معنی رها بودن لوله نیست. بست باید همچنان وزن لوله را تحمل کند و از حرکتهای نامطلوب یا خارج از جهت طراحی جلوگیری نماید.

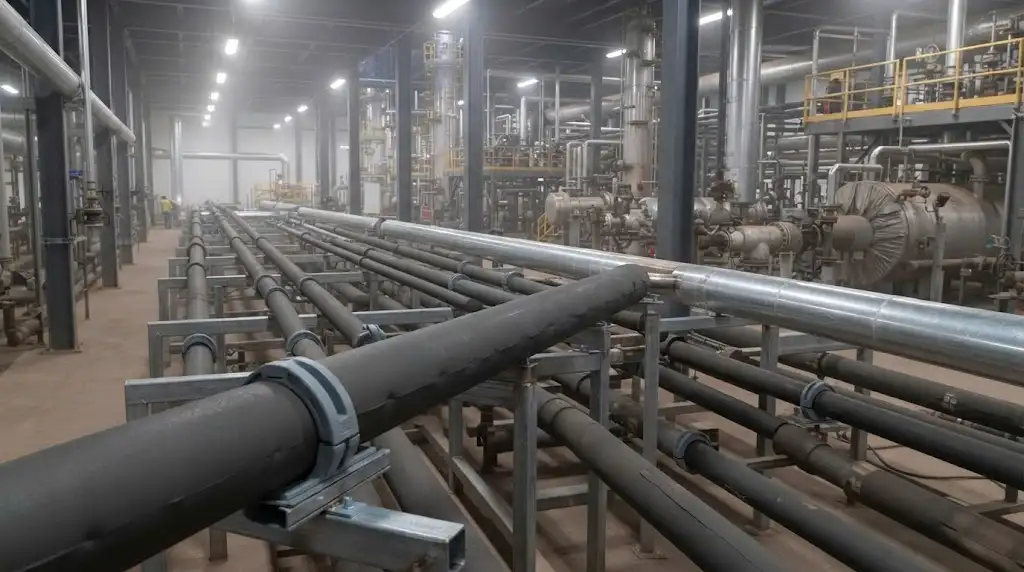

نقش بست اسلایدر در سیستم ساپورت لوله
یک سیستم ساپورت مناسب معمولاً ترکیبی از چند عملکرد است. ساپورتهای باربر وزن خط را تحمل میکنند، گایدها حرکت را در جهات خاص محدود میسازند و بستهای ثابت میتوانند نقاط مرجع ایجاد کنند. اسلایدر نیز در قسمتهایی استفاده میشود که حرکت حرارتی کنترلشده موردنیاز است.
هماهنگی این اجزا اهمیت زیادی دارد. استفاده از بست اسلایدر بدون توجه به موقعیت فیکسپوینت یا گاید ممکن است مسیر حرکت پیشبینیشده را تغییر دهد.
در مقابل، آرایش درست ساپورتها باعث میشود نیروهای حرارتی در طول مسیر به شکل مناسب توزیع شوند و فشار غیرضروری بر اتصالات کاهش یابد.
تفاوت بست اسلایدر CCS با بست فیکسپوینت
مهمترین تفاوت این دو قطعه در نحوه برخورد با حرکت لوله است.
بست فیکسپوینت برای ایجاد یک نقطه مهار ثابت استفاده میشود و حرکت لوله را در محدوده طراحیشده محدود میکند. بست اسلایدر، در نقطهای که باید حرکت حرارتی اتفاق بیفتد، امکان جابهجایی کنترلشده را فراهم میکند.
به زبان ساده، فیکسپوینت نقطه مرجع سیستم را مشخص میکند و اسلایدر به لوله اجازه میدهد نسبت به این آرایش حرکت کند. ترکیب صحیح این دو، یکی از روشهای رایج برای مدیریت رفتار حرارتی مسیرهای لولهکشی است.
تفاوت اسلایدر با ساپورت لغزشی معمولی
هر دو مفهوم بر پایه امکان حرکت لوله شکل گرفتهاند، اما طراحی و جزئیات عملکرد آنها الزاماً یکسان نیست. ساپورت لغزشی ممکن است صرفاً یک تکیهگاه با سطح کماصطکاک باشد، در حالی که بست اسلایدر میتواند یک مجموعه مکانیکی مشخص برای نگهداری و هدایت حرکت ایجاد کند.
انتخاب میان این دو به نوع لوله، وزن، دامنه حرکت، ساختار سازه و الزامات طراحی بستگی دارد. بنابراین نباید تنها بر اساس نام قطعه تصمیم گرفت؛ مشخصات فنی و ظرفیت واقعی محصول باید بررسی شود.
عوامل مؤثر در انتخاب بست اسلایدر
قطر لوله
اولین پارامتر انتخاب، اندازه و محدوده قطر قابلپشتیبانی بست است. بست نامتناسب ممکن است باعث تماس نامناسب، فشار موضعی یا کاهش قابلیت نگهداری شود.
وزن لوله و سیال
ظرفیت باربری باید وزن واقعی سیستم را پوشش دهد. وزن لوله، سیال، عایق، روکش و متعلقات نصب باید در محاسبه بار در نظر گرفته شوند.
مقدار حرکت حرارتی
قبل از انتخاب بست باید مقدار جابهجایی احتمالی مشخص شود. دامنه حرکت کم با مسیرهایی که چندین سانتیمتر جابهجایی دارند، نیازمند راهکارهای یکسان نیست.
ضریب اصطکاک
در سیستمهای لغزشی، اصطکاک میان سطوح بر نیروی موردنیاز برای حرکت اثر میگذارد. افزایش اصطکاک میتواند موجب افزایش نیروی انتقالی به ساپورت شود.
دمای کار
دمای بهرهبرداری روی مقدار انبساط و همچنین انتخاب متریال قطعات اثر دارد. در دماهای بالا، بررسی سازگاری مواد و عملکرد مکانیکی بست اهمیت بیشتری پیدا میکند.
شرایط محیطی
رطوبت، خوردگی، فضای باز، مواد شیمیایی و شرایط نصب میتوانند روی انتخاب پوشش و جنس بست تأثیرگذار باشند.
استانداردهای مرتبط با طراحی ساپورت لوله
طراحی و ارزیابی سیستم ساپورت باید متناسب با نوع لولهکشی و الزامات پروژه انجام شود. استانداردهایی مانند ASME B31.3 در لولهکشی فرایندی و ASME B31.1 در برخی سیستمهای نیروگاهی، در کنار الزامات طراحی و تحلیل تنش، میتوانند مبنای بررسی رفتار مکانیکی مسیر باشند.
استانداردهای مربوط به ساپورتهای تأسیساتی، الزامات سازهای و دستورالعملهای سازنده نیز باید مورد توجه قرار گیرند. در پروژههای خاص، مشخصات فنی کارفرما ممکن است الزامات دقیقتری برای جنس، پوشش، بار مجاز، فاصله ساپورتها و نحوه اتصال تعیین کند.
به همین دلیل، استفاده از یک عدد ثابت برای فاصله ساپورت یا ظرفیت بست در همه پروژهها رویکرد مناسبی نیست. شرایط واقعی سیستم باید مبنای طراحی باشد.
۵ راهکار کاربردی برای استفاده صحیح از بست CCS
۱. مقدار انبساط را قبل از انتخاب بست محاسبه کنید
تخمین تغییر طول، نخستین گام برای تعیین نوع و ظرفیت ساپورت است. طول مسیر و اختلاف دما مستقیماً بر مقدار جابهجایی اثر میگذارند.
۲. مسیر حرکت را مشخص کنید
حرکت لوله باید در راستای طراحیشده اتفاق بیفتد. قرار دادن گایدها و فیکسپوینتها در موقعیت نامناسب میتواند حرکت را محدود یا به جهت دیگری منحرف کند.
۳. ظرفیت باربری را با بار واقعی تطبیق دهید
وزن خط فقط وزن خود لوله نیست. سیال، عایق، روکش و تجهیزات متصل نیز باید در نظر گرفته شوند.
۴. اصطکاک را دستکم نگیرید
هرچه اصطکاک بیشتر باشد، نیروی بیشتری برای حرکت لوله لازم است. بنابراین وضعیت سطح تماس، جنس اجزا و شرایط محیطی باید بررسی شود.

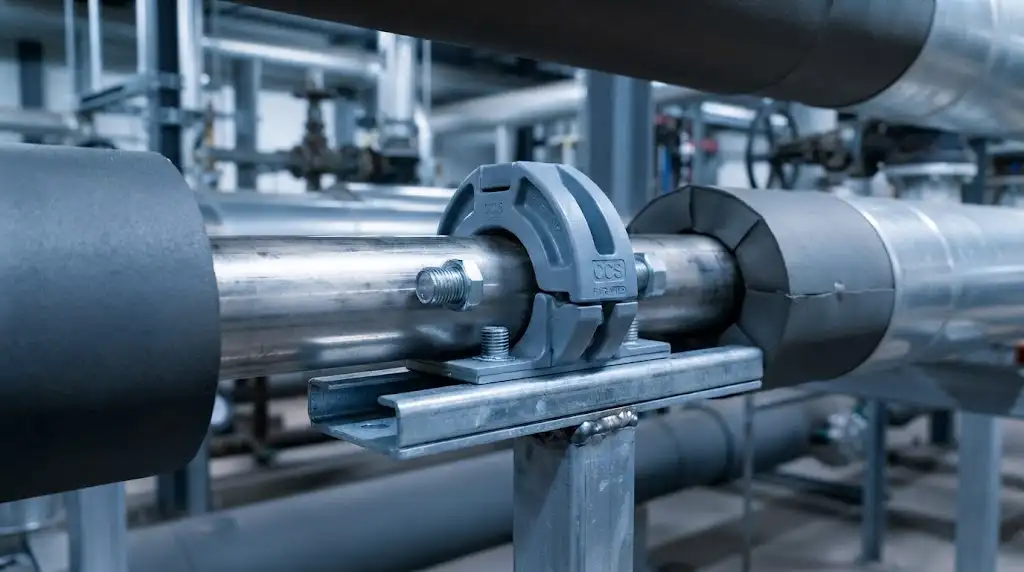

۵. نصب و عملکرد را پس از اجرا کنترل کنید
بعد از نصب، همراستایی بست، آزادی حرکت، عدم گیرکردن لوله و صحت اتصالات باید بررسی شود. بازرسی دورهای نیز در خطوط حساس میتواند از بروز مشکلات تدریجی جلوگیری کند.
خطاهای رایج در نصب بست اسلایدر
یکی از اشتباهات متداول، انتخاب بست فقط بر اساس قطر لوله است. قطر بهتنهایی نشاندهنده نیاز حرارتی یا ظرفیت باربری سیستم نیست.
خطای دیگر، قرار دادن اسلایدر در مسیری است که بهدلیل گایدها یا مهارهای دیگر عملاً امکان حرکت ندارد. در این حالت، مزیت اصلی بست از بین میرود.
نصب نادرست عایق نیز میتواند عملکرد سیستم را مختل کند. اگر عایق یا روکش با سطح حرکتی درگیر شود، اصطکاک افزایش پیدا میکند و حرکت لوله دشوار میشود.
استفاده از تعداد بیش از حد نقاط مهارشده نیز مشکل دیگری است. مهار اضافی ممکن است نیروهای حرارتی را افزایش دهد و رفتار واقعی خط را با طراحی اولیه متفاوت کند.
بیتوجهی به سازه نگهدارنده نیز نباید نادیده گرفته شود. بار منتقلشده به بست در نهایت باید به تیر، پروفیل، براکت یا سازهای منتقل شود که ظرفیت لازم را داشته باشد.
سناریوی اجرایی؛ استفاده از CCS در خط آب گرم
فرض کنید یک خط آب گرم فلزی از یک موتورخانه به سمت ساختمان یا واحد مصرفکننده امتداد دارد. دمای خط هنگام بهرهبرداری افزایش مییابد و طول آن بیشتر میشود.
اگر تمام نقاط مسیر بهصورت صلب مهار شوند، امکان حرکت حرارتی از بین میرود. نتیجه میتواند افزایش نیرو در اتصالات و ایجاد بار اضافی روی تجهیزات باشد.
در یک آرایش مناسب، نقاط ثابت و گایدها مسیر حرکت را تعریف میکنند و بستهای اسلایدر در نقاطی قرار میگیرند که لوله باید بتواند جابهجا شود. با این روش، تغییر طول به حرکت کنترلشده تبدیل میشود و از تمرکز غیرضروری تنش جلوگیری خواهد شد.
همین منطق در خطوط آب سرد، گرمایش، بخار و برخی مسیرهای صنعتی نیز قابل استفاده است؛ البته دامنه حرکت و شرایط طراحی در هر سیستم متفاوت خواهد بود.
آیا بست اسلایدر برای لولههای عایقکاریشده مناسب است؟
بله، اما جزئیات نصب باید با ضخامت و ساختار عایق هماهنگ باشد. تماس نامناسب بست با عایق میتواند باعث فشردگی، آسیب یا ایجاد پل حرارتی شود.
در خطوط سرد، کنترل بخار و رطوبت در اطراف عایق اهمیت ویژهای دارد. برای خطوط گرم نیز باید از راهکاری استفاده شود که ضمن تحمل بار، عملکرد حرارتی عایق را مختل نکند.
بنابراین طراحی بست برای لوله عایقشده باید با جزئیات عایق، روکش و فاصله موردنیاز از سازه انجام شود.
آیا بست CCS برای انقباض حرارتی نیز کاربرد دارد؟
بله. همان سازوکاری که امکان حرکت لوله در زمان گرم شدن را فراهم میکند، هنگام کاهش دما نیز اجازه میدهد خط به سمت موقعیت اولیه خود جابهجا شود.
با این حال، رفتار رفت و برگشتی لوله باید در طراحی لحاظ شود. اگر حرکت برگشت با مانع مواجه شود، ممکن است نیروهای پیشبینینشده در مسیر ایجاد شوند.
چه زمانی استفاده از بست اسلایدر ضروریتر است؟
هرچه تغییر دما و طول مسیر بیشتر باشد، اهمیت مدیریت انبساط حرارتی افزایش پیدا میکند. خطوطی که به تجهیزات حساس متصل هستند نیز به طراحی دقیق ساپورت نیاز دارند.
در مسیرهای کوتاه با تغییر دمای کم، ممکن است یک ساپورت ساده نیاز سیستم را برآورده کند. تشخیص نهایی باید بر اساس محاسبات و مشخصات پروژه انجام شود.
جمعبندی
بست اسلایدر (CCS) راهکاری برای مدیریت حرکت کنترلشده لوله در اثر انبساط و انقباض حرارتی است. این قطعه با ایجاد امکان جابهجایی، از تبدیل تغییر طول طبیعی لوله به نیروهای ناخواسته جلوگیری میکند و در کنار فیکسپوینتها، گایدها و سایر ساپورتها نقش مهمی در پایداری سیستم دارد.
انتخاب صحیح CCS به عواملی مانند قطر لوله، وزن خط، اختلاف دما، مقدار جابهجایی، اصطکاک، شرایط محیطی و ظرفیت سازه وابسته است. استفاده صحیح از آن نیز مستلزم مشخص بودن مسیر حرکت و هماهنگی تمام اجزای ساپورتینگ است.
در نهایت، بست اسلایدر زمانی بیشترین کارایی را دارد که بهعنوان بخشی از یک سیستم مهندسیشده کنترل حرکت لوله انتخاب شود. محاسبه انبساط حرارتی، انتخاب ظرفیت مناسب و اجرای دقیق، سه عامل اصلی برای دستیابی به یک مسیر لولهکشی پایدار و قابلاعتماد هستند.
سوالات متداول
بست اسلایدر CCS چیست؟
بست اسلایدر نوعی ساپورت یا بست لوله است که ضمن تحمل و نگهداری لوله، امکان حرکت کنترلشده آن را در اثر تغییرات دمایی فراهم میکند.
مهمترین کاربرد بست CCS چیست؟
مهمترین کاربرد آن مدیریت انبساط و انقباض حرارتی لوله و جلوگیری از ایجاد تنش و نیروهای ناخواسته ناشی از محدود شدن حرکت خط است.
تفاوت بست CCS و فیکسپوینت چیست؟
CCS برای فراهم کردن حرکت کنترلشده طراحی میشود، در حالی که فیکسپوینت برای ایجاد یک نقطه مهار و مرجع ثابت در مسیر لوله کاربرد دارد.
آیا اسلایدر باعث آزاد شدن کامل لوله میشود؟
خیر. حرکت لوله باید کنترلشده و در جهت تعیینشده باشد. بست همچنان وظیفه نگهداری خط و کنترل موقعیت آن را بر عهده دارد.
آیا بست اسلایدر در خطوط آب گرم قابل استفاده است؟
بله. خطوط آب گرم به دلیل تغییر دما و انبساط حرارتی، از کاربردهای مناسب برای سیستمهای لغزشی هستند؛ البته انتخاب قطعه باید مطابق شرایط واقعی خط انجام شود.
برای انتخاب CCS چه اطلاعاتی لازم است؟
قطر و جنس لوله، وزن خط، دمای نصب و بهرهبرداری، مقدار حرکت حرارتی، شرایط محیطی و مشخصات سازه نگهدارنده از مهمترین اطلاعات موردنیاز هستند.
آیا عایق لوله روی عملکرد اسلایدر تأثیر دارد؟
بله. ضخامت و نوع عایق میتواند بر جزئیات نصب، سطح تماس و میزان آزادی حرکت اثر بگذارد و باید هنگام طراحی در نظر گرفته شود.
آیا استفاده از بست اسلایدر نیاز به محاسبات دارد؟
در مسیرهای دارای تغییر دمای قابلتوجه یا بارهای حساس، محاسبه حرکت حرارتی و بررسی نیروهای وارد بر ساپورت و تجهیزات ضروری است. برای خطوط حساس، طراحی باید توسط متخصص لولهکشی و تحلیل تنش انجام شود.
