بست تأسیسات چیست و چه تفاوتی با ساپورت دارد؟ انتخاب و اجرای بست و ساپورت
بست تأسیسات یکی از اجزای کوچک اما بسیار مهم در اجرای سیستمهای مکانیکی، لولهکشی، تهویه مطبوع و تأسیسات ساختمانی است. این قطعه با مهار لوله، کابل، کانال یا تجهیزات، از جابهجایی، لرزش و وارد شدن بارهای ناخواسته به سیستم جلوگیری میکند. در مقابل، ساپورت تأسیسات یک مفهوم گستردهتر است و مجموعهای از قطعات و سازههای نگهدارنده را شامل میشود که وظیفه انتقال بار و تثبیت سیستم را بر عهده دارند.
به زبان ساده، بست معمولاً قطعهای برای گرفتن و مهار مستقیم یک جزء است، اما ساپورت وظیفه نگهداری و انتقال بار کل سیستم به سازه ساختمان را بر عهده دارد. همین تفاوت ظاهراً ساده، در طراحی و اجرای تأسیسات اهمیت زیادی دارد؛ زیرا انتخاب اشتباه بست یا ساپورت میتواند موجب افتادگی لوله، افزایش ارتعاش، انتقال صدا، خوردگی، آسیب به عایق و حتی شکست اتصالات شود.
بست تأسیسات چیست؟
بست تأسیسات قطعهای مکانیکی برای ثابتکردن، مهارکردن یا هدایت لوله، کابل، کانال و سایر اجزای تأسیساتی است. این قطعات معمولاً از فولاد گالوانیزه، فولاد کربنی، استنلس استیل یا مواد پلیمری ساخته میشوند و بسته به نوع کاربرد، شکل و روش اتصال متفاوتی دارند.
در سیستمهای لولهکشی، بست میتواند لوله را در یک نقطه نگه دارد، حرکت جانبی آن را محدود کند یا امکان حرکت کنترلشده در اثر انبساط حرارتی را فراهم سازد. بنابراین هر بست الزاماً به معنای «قفلکردن کامل لوله» نیست.

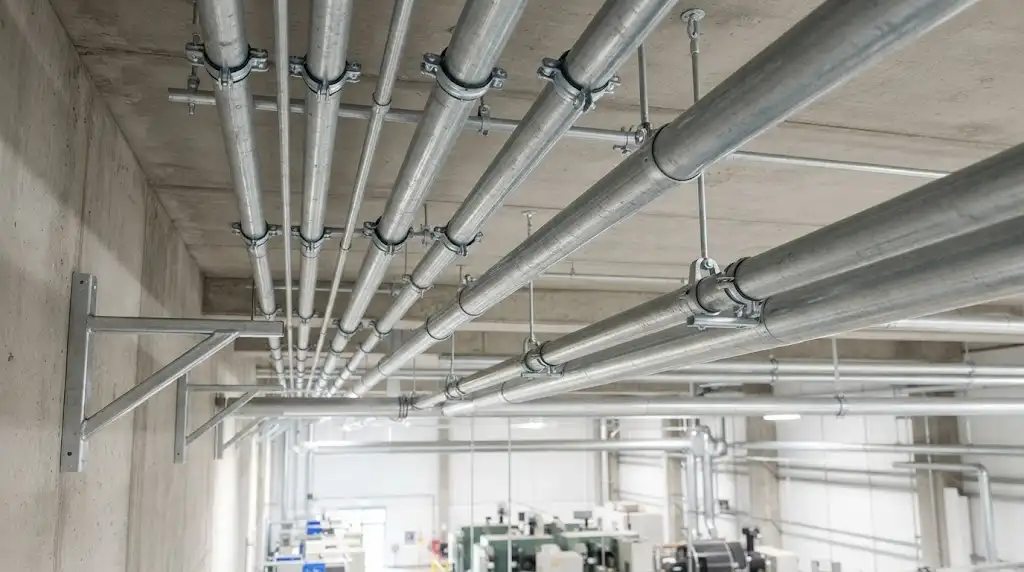

از نظر عملکرد، بستها را میتوان در گروههایی مانند بست لوله، بست رگلاژی، بست آویز، بست روکشدار، بست کرپی، بست U شکل، بست کلمپی و بستهای ضدارتعاش دستهبندی کرد.
وظایف اصلی بست تأسیسات
مهمترین وظایف بست عبارتاند از:
- تثبیت موقعیت لوله یا کابل
- کنترل حرکت جانبی و عمودی
- کاهش لرزش و ارتعاش
- جلوگیری از افتادگی خطوط
- حفظ فاصله مناسب بین اجزای تأسیساتی
- کمک به هدایت مسیر لولهکشی
- کاهش انتقال صدا در صورت استفاده از لایه عایق مناسب
- انتقال بخشی از بار به سازه یا ساپورت نگهدارنده
در نتیجه، بست تنها یک قطعه اتصالدهنده ساده نیست؛ انتخاب نوع، جنس، ابعاد و فاصله نصب آن مستقیماً بر عملکرد و دوام سیستم اثر میگذارد.
ساپورت تأسیسات چیست؟

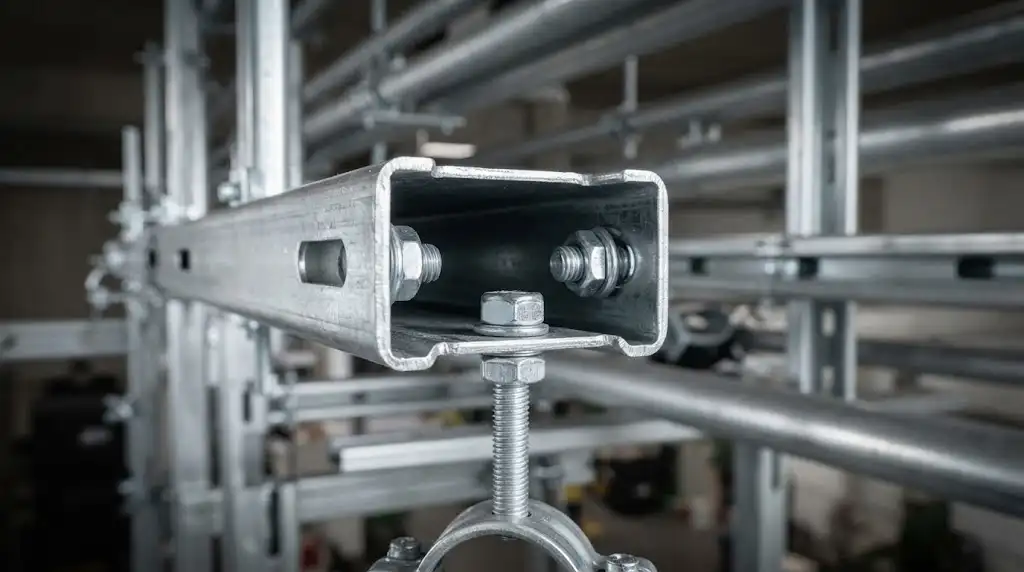

ساپورت تأسیسات به مجموعهای از اجزا و سازههای نگهدارنده گفته میشود که برای تحمل، انتقال و توزیع بار تجهیزات و خطوط تأسیساتی استفاده میشوند. این ساختار ممکن است از نبشی، ناودانی، پروفیل، راد رزوهدار، براکت، کنسول، تیرک، کلمپ و بست تشکیل شده باشد.
برای نمونه، یک ریل یا پروفیل نصبشده زیر سقف که چندین لوله روی آن قرار گرفتهاند، یک ساپورت محسوب میشود. بستهایی که هر لوله را به آن ریل متصل میکنند، اجزای مهارکننده همان ساپورت هستند.
ساپورت میتواند به سقف، دیوار، کف یا سازه فلزی ساختمان متصل شود. طراحی آن باید بر اساس وزن تجهیزات، بارهای استاتیکی و دینامیکی، شرایط محیطی و محدودیتهای سازهای انجام گیرد.
تفاوت بست و ساپورت در یک نگاه
بست تأسیسات معمولاً برای مهار مستقیم یک لوله، کابل یا جزء تأسیساتی به کار میرود، در حالی که ساپورت یک سیستم نگهدارنده است که بار تأسیسات را دریافت و به سازه منتقل میکند. بنابراین بست میتواند یکی از اجزای ساپورت باشد، اما هر بست بهتنهایی یک ساپورت کامل محسوب نمیشود.
| ویژگی | بست تأسیسات | ساپورت تأسیسات |
|---|---|---|
| ماهیت | قطعه اتصال و مهار | سیستم یا سازه نگهدارنده |
| کاربرد | گرفتن و تثبیت جزء | تحمل و انتقال بار |
| ابعاد | معمولاً کوچکتر | معمولاً بزرگتر و سازهایتر |
| محل نصب | اطراف یا روی جزء تأسیساتی | بین تأسیسات و سازه ساختمان |
| نمونه | بست لوله | کنسول، ریل، فریم و آویز |
| نقش در باربری | محدود یا موضعی | اصلی و سازهای |
| امکان استفاده همزمان | بسیار رایج | معمولاً همراه با بست |
آیا بست بخشی از ساپورت محسوب میشود؟
در بسیاری از سیستمها پاسخ مثبت است، اما این دو اصطلاح نباید کاملاً مترادف در نظر گرفته شوند.
فرض کنید یک لوله آب سرد از زیر سقف عبور میکند. راد رزوهدار، براکت یا پروفیل فلزی که به سقف متصل شده، بخش اصلی ساپورت را تشکیل میدهد. حلقه یا کلمپی که لوله را به این سازه متصل میکند، بست است.
گاهی نیز یک بست مستقیماً به سازه متصل میشود و میتواند نقش نگهدارنده یک خط سبک را ایفا کند. با افزایش وزن، قطر، طول دهانه یا حساسیت سیستم، معمولاً نیاز به یک آرایش کاملتر از ساپورت وجود خواهد داشت.
انواع بست تأسیسات
۱. بست لوله

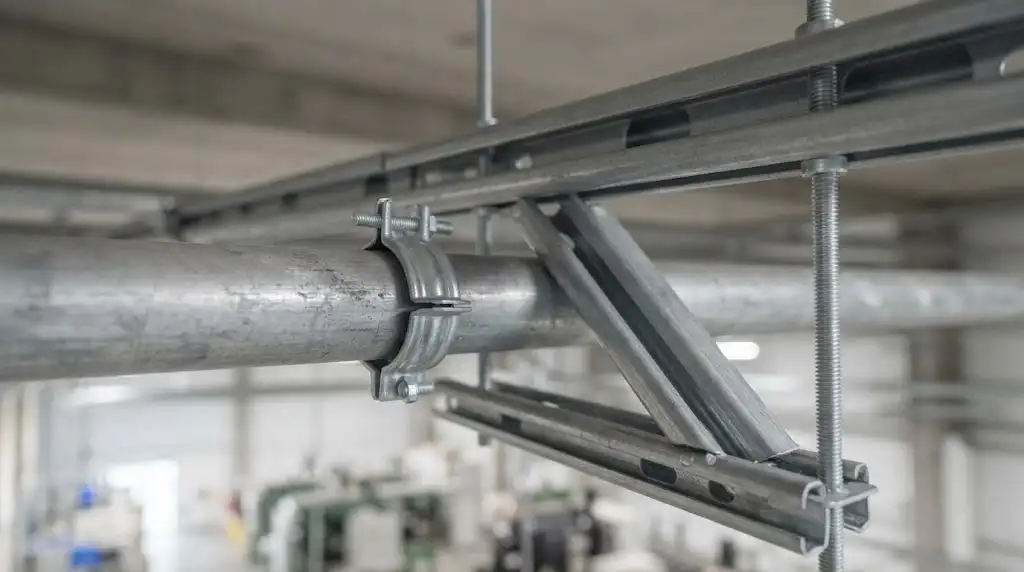

بست لوله یکی از رایجترین انواع بست در تأسیسات مکانیکی و ساختمانی است. این قطعه برای تثبیت لولههای آب، فاضلاب، گرمایش، سرمایش، آتشنشانی و برخی خطوط صنعتی استفاده میشود.
نوع مناسب بست باید متناسب با قطر خارجی لوله، وزن، جنس لوله و شرایط بهرهبرداری انتخاب شود.
۲. بست روکشدار

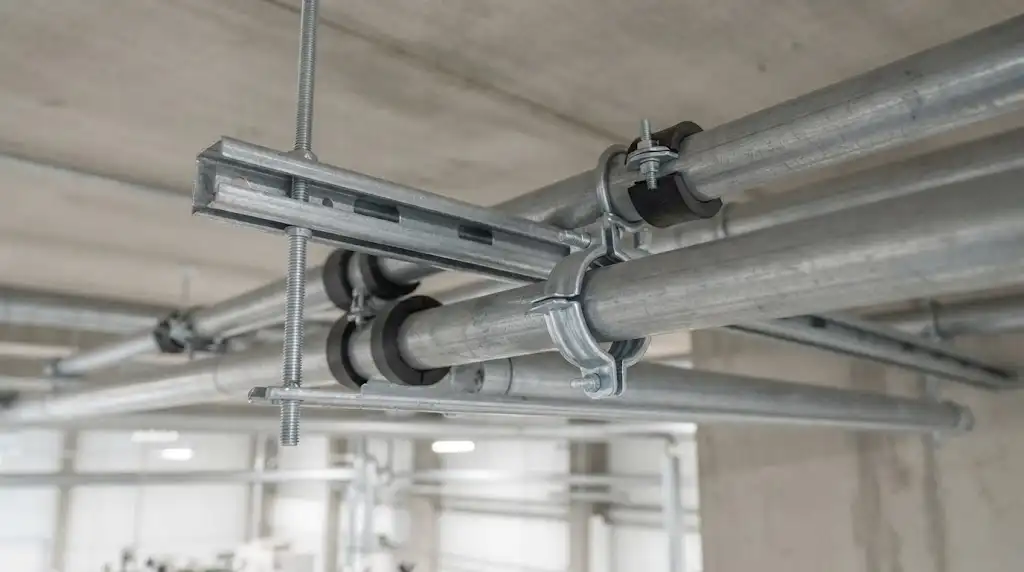

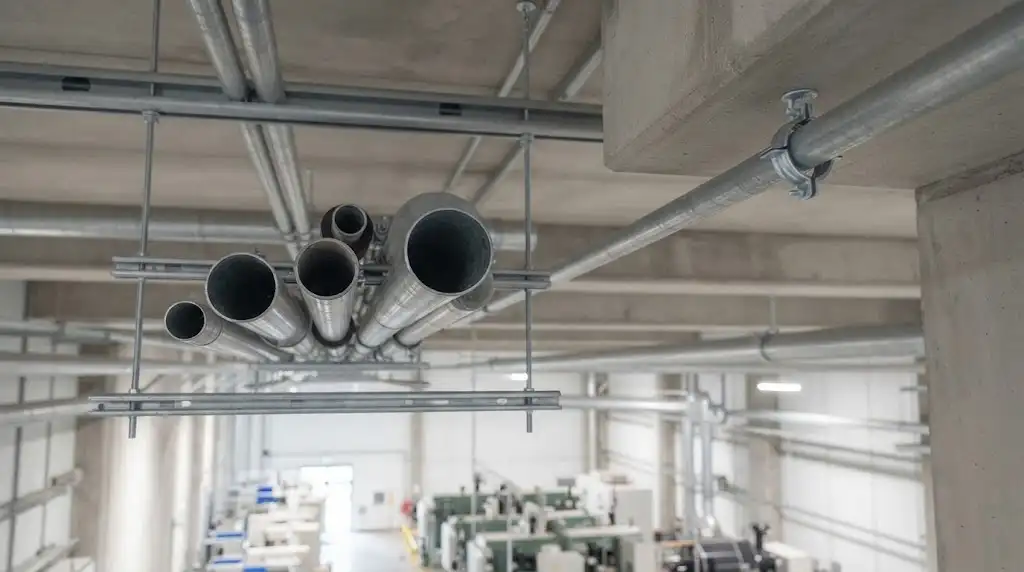

در بستهای روکشدار، یک لایه لاستیکی یا الاستومری میان فلز بست و لوله قرار میگیرد. این ساختار میتواند انتقال ارتعاش و صدا را کاهش دهد و از تماس مستقیم فلز با سطح لوله جلوگیری کند.
برای خطوطی که در معرض ارتعاش هستند، استفاده از چنین بستهایی میتواند عملکرد مناسبتری ایجاد کند؛ البته جنس روکش باید با دما و شرایط محیطی سازگار باشد.
۳. بست آویز
بست آویز برای نگهداری خطوط از سقف یا سازه بالاسری کاربرد دارد. معمولاً راد رزوهدار، پیچ، مهره یا سایر متعلقات اتصال، این بست را به نقطه نگهدارنده متصل میکنند.
۴. بست U شکل
بست U شکل یا U-Bolt برای مهار لولهها روی سازه، شاسی یا پروفیل بسیار متداول است. در انتخاب آن باید به قطر لوله، جنس پیچ، خوردگی و نحوه اعمال فشار توجه کرد.
۵. بست کرپی و کلمپی
بستهای کلمپی برای اتصال سریعتر اجزای مختلف به پروفیل یا سازه مورد استفاده قرار میگیرند. نوع مناسب آن باید متناسب با بار طراحی و هندسه اتصال انتخاب شود.
انواع ساپورت تأسیسات
ساپورتها از نظر نحوه نصب و نوع باربری تنوع زیادی دارند.
ساپورت سقفی
این نوع ساپورت برای خطوطی که در زیر سقف عبور میکنند استفاده میشود. راد رزوهدار، پروفیل، براکت و بست میتوانند اجزای آن باشند.
ساپورت دیواری

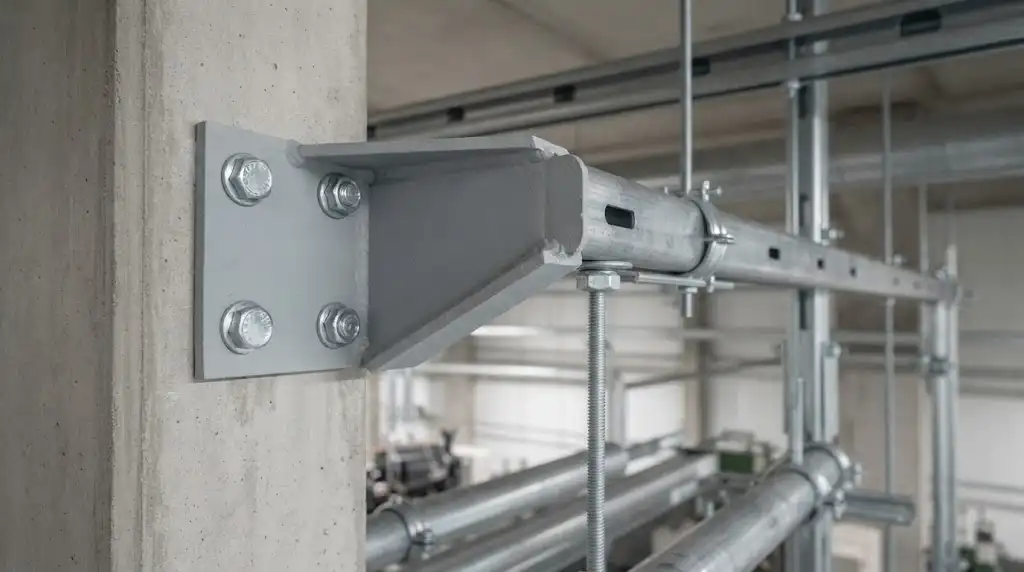

زمانی که امکان استفاده از سقف وجود ندارد یا مسیر تأسیسات در مجاورت دیوار است، ساپورت دیواری کاربرد پیدا میکند. ظرفیت باربری دیوار و نحوه اتصال رولبولت یا انکر اهمیت زیادی دارد.
ساپورت زمینی
برای تجهیزات سنگین، پمپها، خطوط بزرگ یا سیستمهایی که روی کف نصب میشوند، ساپورت زمینی گزینه مناسبی است. در این حالت، انتقال بار به کف و کنترل لرزش اهمیت ویژهای دارد.
ساپورت trapeze یا خرپایی

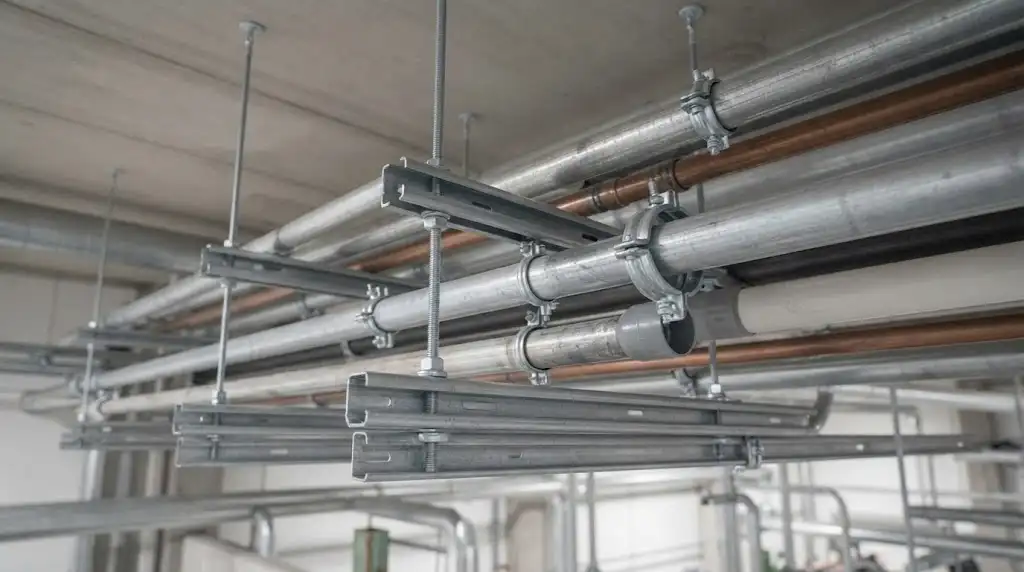

ساپورت ذوزنقهای یا Trapeze Support معمولاً از دو راد رزوهدار و یک پروفیل افقی تشکیل میشود و امکان نگهداری همزمان چند خط را فراهم میکند. این روش در تأسیسات مکانیکی و الکتریکی بسیار کاربردی است.
استانداردهای مهم در طراحی بست و ساپورت
انتخاب بست و ساپورت باید بر اساس نوع سیستم و مقررات پروژه انجام شود. یکی از مراجع شناختهشده در زمینه طراحی و ساخت اجزای نگهدارنده لوله، MSS SP-58 است که به متریال، طراحی و ساخت Pipe Hangers and Supports میپردازد.
برای سیستمهای لولهکشی صنعتی، استانداردهایی مانند ASME B31.1 برای Power Piping و ASME B31.3 برای Process Piping نیز میتوانند الزامات مرتبط با طراحی و رفتار سیستم لولهکشی را تعیین کنند.
در پروژههای ساختمانی، علاوه بر استانداردهای تخصصی، مقررات ملی ساختمان، مشخصات فنی پروژه و دستورالعمل سازنده نیز باید بررسی شوند. برای سیستمهای مقاوم در برابر زلزله نیز الزامات لرزهای پروژه و استانداردهای مرتبط با مهاربندی باید در طراحی لحاظ شوند.
نکته مهم این است که هیچ استاندارد واحدی برای همه انواع بست و ساپورت کافی نیست. نوع سیال، دما، فشار، قطر لوله، مصالح سازه و شرایط محیطی تعیین میکنند کدام ضوابط باید مبنا قرار گیرند.
فاصله مناسب بستهای لوله چگونه تعیین میشود؟
یکی از اشتباهات رایج، تعیین فاصله بستها صرفاً بر اساس تجربه اجرایی است. فاصله مجاز باید با توجه به قطر و جنس لوله، وزن لوله و سیال، دمای کاری، نوع اتصال، وضعیت افقی یا عمودی و الزامات سازنده تعیین شود.
برای مثال، لولهای که در حالت پر از آب قرار دارد، وزن بیشتری نسبت به همان لوله در حالت خالی خواهد داشت. افزایش طول دهانه بین دو تکیهگاه نیز میتواند خمش لوله را بیشتر کند.
در خطوط داغ، موضوع پیچیدهتر است؛ زیرا انبساط حرارتی میتواند باعث جابهجایی لوله شود. بنابراین استفاده از بست ثابت در تمام نقاط ممکن است عملکرد سیستم را مختل کند.
تفاوت بست ثابت، راهنما و آویز
از دیدگاه مهندسی، تمام نقاط نگهدارنده نباید عملکرد یکسانی داشته باشند.
بست یا تکیهگاه ثابت حرکت مشخصی را محدود میکند و میتواند برای کنترل موقعیت خط مورد استفاده قرار گیرد.
راهنما یا Guide عمدتاً حرکت لوله را در یک یا چند جهت محدود میکند، اما ممکن است اجازه حرکت محوری را بدهد.
آویز یا Hanger وزن خط را تحمل کرده و امکان اتصال آن به سازه بالاسری را فراهم میکند.
این تفکیک در خطوط دارای انبساط حرارتی اهمیت زیادی دارد. اگر همه نقاط به شکل ثابت اجرا شوند، نیروهای ناشی از انبساط میتوانند به اتصالات، تجهیزات و خود لوله منتقل شوند.
مراحل انتخاب بست و ساپورت مناسب
مرحله اول: مشخصات سیستم را تعیین کنید
قطر خارجی لوله، جنس، وزن، دمای کاری، نوع سیال، فشار و وضعیت نصب باید مشخص شود. برای کابل، کانال یا تجهیزات نیز مشخصات وزنی و ابعادی اهمیت دارد.
مرحله دوم: بار وارد بر تکیهگاه را محاسبه کنید
وزن خود لوله، سیال داخل آن، عایق، شیرآلات و متعلقات باید در محاسبات لحاظ شوند. در سیستمهای حساس، بارهای دینامیکی، لرزش و نیروهای ناشی از انبساط نیز باید بررسی شوند.
مرحله سوم: نوع نگهداری را مشخص کنید
باید تعیین شود که نقطه موردنظر، آویز، تکیهگاه، راهنما یا مهارکننده است. انتخاب بست قبل از مشخصشدن عملکرد موردنیاز، رویکرد مناسبی نیست.
مرحله چهارم: جنس بست و ساپورت را انتخاب کنید
محیط مرطوب، فضای باز، محیط صنعتی یا مجاورت مواد خورنده میتواند نیاز به پوشش ضدخوردگی یا استنلس استیل ایجاد کند. در کنار جنس، ضخامت و ظرفیت باربری نیز باید بررسی شود.
مرحله پنجم: اتصال به سازه را کنترل کنید
حتی یک بست بسیار مقاوم، در صورتی که به اتصال ضعیف متصل شده باشد، نمیتواند عملکرد مناسبی داشته باشد. ظرفیت انکر، پیچ، جوش، پروفیل و عضو سازهای باید با بار طراحی هماهنگ باشد.
۵ راهکار کاربردی برای اجرای صحیح بست و ساپورت
۱. بار واقعی را مبنا قرار دهید
وزن خالی لوله ملاک مناسبی برای طراحی ساپورت نیست. وزن سیال، عایق، اتصالات و تجهیزات متصل به خط نیز باید در نظر گرفته شود.
۲. از تماس مستقیم نامناسب جلوگیری کنید
در خطوط حساس یا محیطهای خورنده، تماس فلزات متفاوت میتواند ریسک خوردگی گالوانیکی ایجاد کند. استفاده از متریال سازگار یا لایه جداکننده در چنین شرایطی اهمیت دارد.
۳. عایق را هنگام نصب آسیب نزنید
فشار بیش از حد بست روی عایق حرارتی یا برودتی میتواند آن را له کند و عملکرد حرارتی سیستم را کاهش دهد. استفاده از جزئیات مناسب در محل بست، بهویژه در خطوط سرد، ضروری است.
۴. انبساط حرارتی را فراموش نکنید
لولههای آب گرم، بخار و سیالات داغ در اثر افزایش دما منبسط میشوند. طراحی باید اجازه حرکت کنترلشده را فراهم کند و در نقاط مناسب از راهنما، مهار و تکیهگاه استفاده شود.
۵. اتصال به سازه را به اندازه خود بست جدی بگیرید
ظرفیت یک سیستم نگهدارنده برابر با ضعیفترین بخش آن است. بنابراین بررسی پیچ، انکر، جوش، پروفیل و عضو سازهای به اندازه انتخاب بست اهمیت دارد.
خطاهای رایج در اجرای بست و ساپورت
یکی از خطاهای متداول، انتخاب بست صرفاً بر اساس قطر اسمی لوله است. قطر اسمی همیشه با قطر خارجی واقعی یکسان نیست و همین موضوع میتواند باعث انتخاب نامناسب بست شود.
فاصلهگذاری بیش از حد نیز مشکل دیگری است که افتادگی لوله و افزایش تنش را به دنبال دارد. در طرف مقابل، نصب بیش از اندازه بستها میتواند حرکت طبیعی خط را محدود کند.
اجرای ساپورت روی سقف کاذب بدون انتقال بار به سازه اصلی، از اشتباهات مهم اجرایی محسوب میشود. سقف کاذب در بسیاری از موارد برای تحمل بار تأسیسات سنگین طراحی نشده است.
استفاده از بست فلزی بدون تمهیدات مناسب روی لولههای عایقشده، فشردگی عایق یا ایجاد پل حرارتی را به همراه دارد. بیتوجهی به خوردگی، انتخاب پیچ نامناسب و جوشکاری بدون کنترل نیز از دیگر ایرادات قابل توجه هستند.
یک سناریوی اجرایی واقعی
فرض کنید یک خط لوله آب سرد با عایق حرارتی در زیر سقف یک ساختمان اداری اجرا میشود. وزن لوله، آب و عایق باید ابتدا مشخص شود و سپس ظرفیت موردنیاز نقاط نگهدارنده تعیین گردد.
در ادامه، نوع ساپورت سقفی انتخاب میشود؛ برای نمونه، یک ساپورت ذوزنقهای متصل به سازه اصلی میتواند چند لوله موازی را نگه دارد. هر لوله نیز با بست مناسب روی پروفیل مهار میشود.
اگر مسیر شامل تجهیزاتی مانند پمپ یا شیرهای سنگین باشد، نباید تمام بار آن به بستهای معمولی خط منتقل شود. برای چنین نقاطی ممکن است ساپورت مستقل و تقویتشده موردنیاز باشد.
در خطوط سرد نیز باید محل تماس بست با عایق بهدرستی طراحی شود تا از فشردهشدن عایق و ایجاد تراکم رطوبت جلوگیری شود. نتیجه مطلوب زمانی حاصل میشود که بست، ساپورت، اتصال به سازه و عایق بهصورت یک سیستم واحد دیده شوند.
چگونه بست مناسب را انتخاب کنیم؟
برای انتخاب صحیح بست تأسیسات، پنج عامل اصلی را بررسی کنید:
- قطر و جنس لوله: ابعاد بست باید با قطر خارجی واقعی و جنس لوله هماهنگ باشد.
- بار سیستم: وزن لوله، سیال، عایق و متعلقات باید مشخص شود.
- شرایط محیطی: رطوبت، خوردگی، دما و فضای باز بر انتخاب متریال اثر میگذارند.
- نوع حرکت: مشخص کنید لوله باید ثابت بماند یا امکان حرکت کنترلشده داشته باشد.
- روش اتصال: ظرفیت انکر، پیچ، جوش یا پروفیل باید با بار واردشده سازگار باشد.
بست بهتر است یا ساپورت؟
این سؤال از اساس یک مقایسه مستقیم نیست. بست و ساپورت معمولاً مکمل یکدیگر هستند و هرکدام وظیفه متفاوتی دارند.
اگر هدف، مهار مستقیم یک لوله کوچک باشد، یک بست مناسب ممکن است کافی باشد. زمانی که چند خط، کانال یا تجهیزات در یک مسیر قرار میگیرند، استفاده از ساپورت مشترک میتواند از نظر فنی و اجرایی منطقیتر باشد.
بنابراین انتخاب بین بست و ساپورت به نیاز سیستم بستگی دارد، نه به اینکه یکی را ذاتاً بهتر از دیگری بدانیم.
جمعبندی
بست تأسیسات قطعهای برای مهار و تثبیت مستقیم اجزای تأسیساتی است، در حالی که ساپورت یک سیستم نگهدارنده برای تحمل و انتقال بار به سازه محسوب میشود. در بسیاری از کاربردها، بست بخشی از مجموعه ساپورت است و این دو در کنار یکدیگر عملکرد صحیح سیستم را تضمین میکنند.
انتخاب مناسب باید بر پایه قطر و وزن لوله، دما، فشار، نوع سیال، شرایط محیطی، انبساط حرارتی، ظرفیت اتصال و الزامات استاندارد انجام شود. استفاده از یک بست ظاهراً مناسب، بدون بررسی ظرفیت باربری و نحوه اتصال به سازه، تضمینی برای ایمنی سیستم ایجاد نمیکند.
در نهایت، طراحی صحیح بست و ساپورت یعنی ایجاد تعادل میان تحمل بار، کنترل حرکت، دوام، ایمنی و قابلیت نگهداری سیستم. همین رویکرد میتواند از بسیاری از مشکلات رایج مانند افتادگی لوله، لرزش، خوردگی، آسیب عایق و انتقال بار ناخواسته به تجهیزات جلوگیری کند.
سوالات متداول درباره بست و ساپورت تأسیسات
۱. بست تأسیسات چیست؟
بست تأسیسات قطعهای برای نگهداشتن، مهار یا هدایت لوله، کابل، کانال یا تجهیزات است. نوع بست بر اساس قطر، وزن، جنس و شرایط کاری سیستم انتخاب میشود.
۲. مهمترین تفاوت بست و ساپورت چیست؟
بست معمولاً جزء مستقیم مهارکننده است، اما ساپورت یک مجموعه نگهدارنده برای دریافت و انتقال بار به سازه ساختمان است. به همین دلیل بست میتواند جزئی از ساپورت باشد.
۳. آیا هر بست لوله یک ساپورت محسوب میشود؟
خیر. برخی بستها میتوانند نقش نگهدارنده یک خط سبک را داشته باشند، اما از نظر فنی مفهوم ساپورت گستردهتر است و شامل ساختار و اتصال انتقالدهنده بار نیز میشود.
۴. بهترین جنس برای بست تأسیسات چیست؟
جنس مناسب به محیط و کاربرد بستگی دارد. فولاد گالوانیزه برای بسیاری از کاربردهای ساختمانی رایج است، در حالی که استنلس استیل برای برخی محیطهای خورنده انتخاب مناسبتری است.
۵. فاصله بستهای لوله چقدر باید باشد؟
عدد ثابتی برای تمام لولهها وجود ندارد. قطر، جنس، وزن، دمای کاری، نوع لوله و الزامات استاندارد یا سازنده باید برای تعیین فاصله مجاز بررسی شوند.
۶. آیا بست روکشدار بهتر از بست معمولی است؟
در کاربردهایی که کاهش ارتعاش، صدا یا محافظت از سطح لوله اهمیت دارد، بست روکشدار میتواند گزینه مناسبتری باشد. البته جنس روکش باید با شرایط دمایی و محیطی سازگار باشد.
۷. چرا انبساط حرارتی در طراحی ساپورت مهم است؟
لولههای تحت دمای بالا دچار تغییر طول میشوند. اگر ساپورتها حرکت طبیعی لوله را کاملاً محدود کنند، نیروهای اضافی میتوانند به لوله، فلنجها، اتصالات و تجهیزات منتقل شوند.
۸. آیا میتوان ساپورت تأسیسات را به سقف کاذب متصل کرد؟
برای بارهای قابل توجه، اتصال باید به سازه اصلی ساختمان منتقل شود، نه صرفاً به پوشش یا زیرسازی سقف کاذب. ظرفیت باربری محل اتصال باید پیش از اجرا بررسی شود.
