تحلیل تنش خطوط لوله با نرم‌افزار CAESAR II؛ اهمیت در طراحی ساپورتینگ

تحلیل تنش خطوط لوله با CAESAR II یکی از مراحل کلیدی در طراحی سیستم‌های پایپینگ تحت فشار و دمای بالا است. این تحلیل مشخص می‌کند که آیا لوله، اتصالات، ساپورت‌ها و تجهیزات متصل به خط می‌توانند بارهای ناشی از وزن، فشار، انبساط حرارتی، باد، زلزله و نیروهای دینامیکی را با ایمنی مناسب تحمل کنند یا خیر.

اهمیت این موضوع در طراحی ساپورتینگ پایپینگ زمانی بیشتر می‌شود که محل یا نوع یک ساپورت مستقیماً بر رفتار مکانیکی خط اثر بگذارد. انتخاب نادرست Anchor، Guide، Stop یا Spring Support می‌تواند تنش لوله را افزایش دهد، واکنش‌های نامطلوبی به نازل تجهیزات منتقل کند و حتی باعث تغییر شکل یا خرابی اجزای سیستم شود.

به همین دلیل، خروجی CAESAR II صرفاً گزارشی برای کنترل تنش نیست؛ بلکه یکی از منابع اصلی تصمیم‌گیری برای تعیین محل، نوع و ظرفیت ساپورت‌های پایپینگ محسوب می‌شود.

تحلیل تنش پایپینگ چیست؟

تحلیل تنش پایپینگ فرآیندی مهندسی برای بررسی رفتار خطوط لوله تحت مجموعه‌ای از بارهای استاتیکی و دینامیکی است. هدف اصلی، اطمینان از این موضوع است که تنش‌های ایجادشده در محدوده مجاز باقی بمانند و نیروها و ممان‌های منتقل‌شده به تجهیزات نیز از حدود قابل‌قبول فراتر نروند.

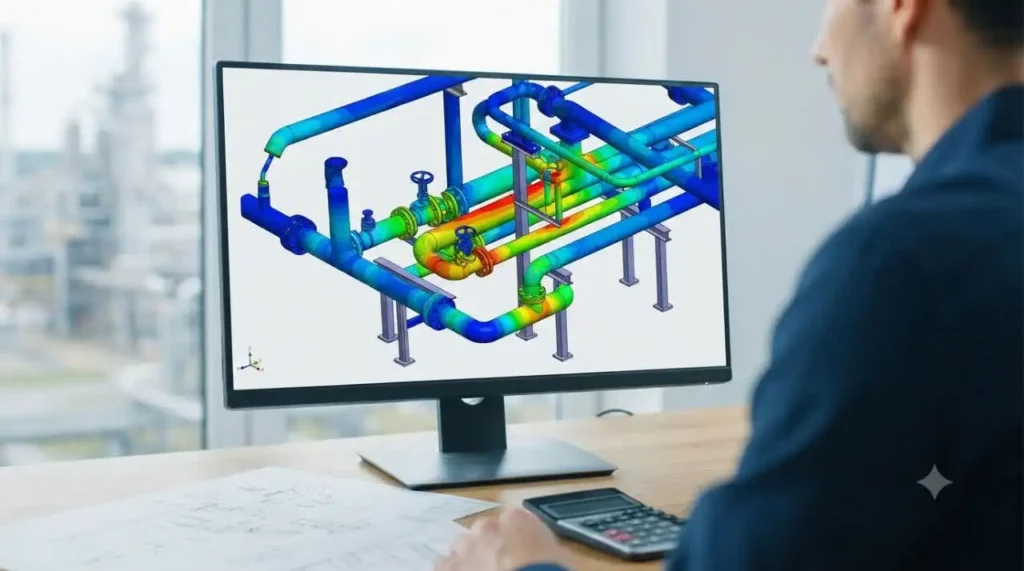

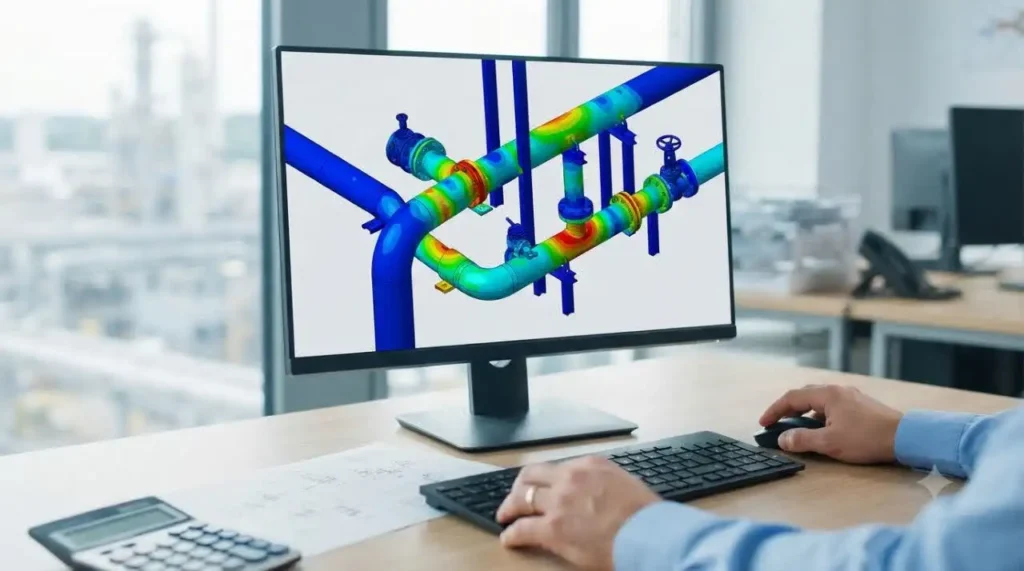

نرم‌افزار CAESAR II با دریافت هندسه سه‌بعدی خط، مشخصات متریال، دما، فشار، ضخامت، وزن و شرایط مرزی، رفتار مکانیکی سیستم را محاسبه می‌کند.

خروجی تحلیل معمولاً شامل موارد زیر است:

• تنش‌های Sustained و Expansion
• تنش‌های Operating

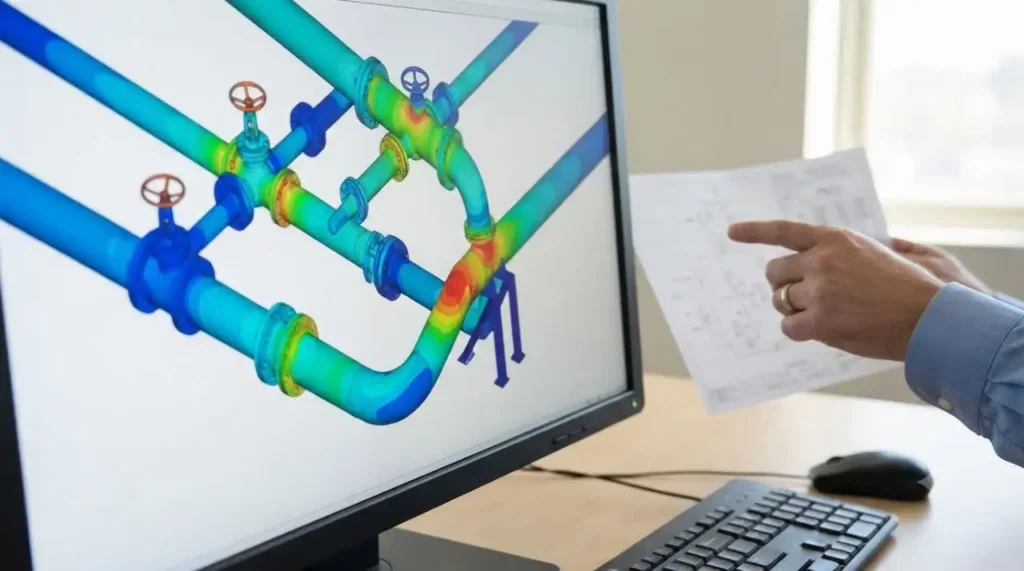

• جابه‌جایی لوله

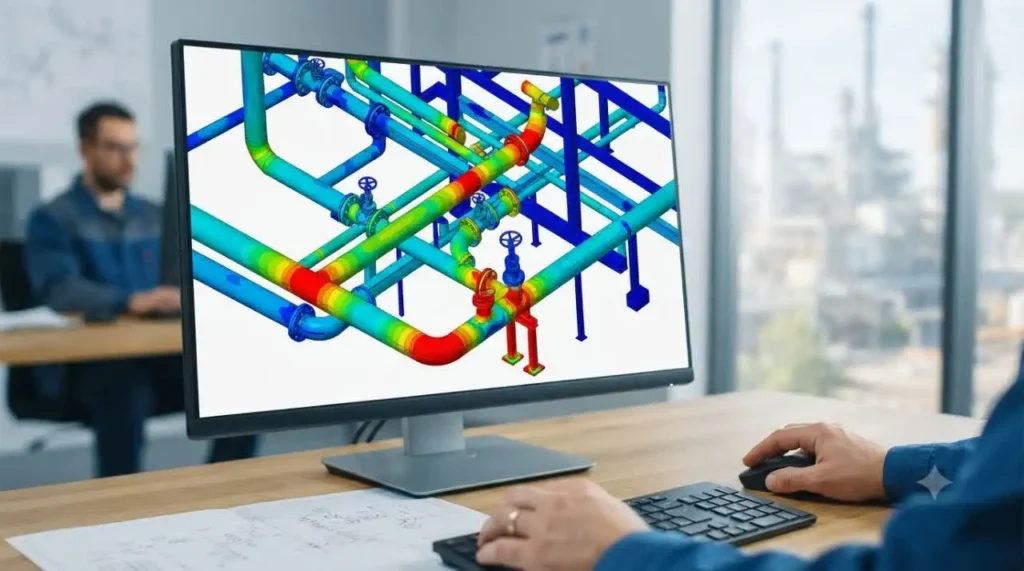

• نیروهای وارد بر ساپورت
• واکنش‌های Anchor
• نیرو و ممان در نازل تجهیزات
• بارهای ناشی از باد و زلزله
• رفتار Spring Support
• نیروهای ناشی از اصطکاک و محدودیت حرکت

چرا CAESAR II برای طراحی ساپورتینگ اهمیت دارد؟

ساپورت پایپینگ فقط وظیفه تحمل وزن لوله را ندارد. هر Support می‌تواند سختی سیستم را تغییر دهد و همین تغییر، نحوه توزیع نیرو و جابه‌جایی را تحت تأثیر قرار می‌دهد.

برای مثال، نصب یک Guide در نقطه نامناسب ممکن است حرکت جانبی خط را محدود کند. در نتیجه، بخشی از انبساط حرارتی به نیرو تبدیل شده و بار بیشتری به Anchor یا نازل تجهیز منتقل می‌شود.

از سوی دیگر، حذف یک Support می‌تواند باعث افزایش دهانه آزاد Pipe و در نتیجه افزایش خمش و جابه‌جایی شود.

بنابراین طراحی ساپورتینگ و تحلیل تنش دو فعالیت کاملاً مرتبط هستند و نمی‌توان یکی را بدون توجه به دیگری انجام داد.

استانداردهای مورد استفاده در تحلیل تنش

انتخاب کد طراحی به سرویس و نوع سیستم پایپینگ بستگی دارد. مهم‌ترین استانداردهایی که در تحلیل تنش پایپینگ مورد استفاده قرار می‌گیرند عبارت‌اند از:

ASME B31.1

برای سیستم‌های Power Piping، استاندارد ASME B31.1 مرجع اصلی است. خطوط بخار، آب تغذیه و بسیاری از سیستم‌های مرتبط با نیروگاه‌ها در این حوزه قرار می‌گیرند.

ASME B31.3

در واحدهای فرآیندی، معمولاً ASME B31.3 مبنای تحلیل تنش قرار می‌گیرد. الزامات مربوط به فشار، دما، تنش مجاز و بارگذاری باید مطابق نسخه قراردادی استاندارد تعیین شود.

ASME B31.4 و B31.8

برای خطوط انتقال مایعات و گازها، بسته به نوع سیستم، استانداردهای B31.4 و B31.8 نیز کاربرد دارند.

استانداردهای تجهیزات

کنترل بار نازل تجهیزات اهمیت ویژه‌ای دارد. برای تجهیزات مختلف ممکن است معیارهایی مانند WRC 107، WRC 297، API 610 و API 661 در کنار مشخصات سازنده مورد استفاده قرار گیرند.

نکته مهم آن است که CAESAR II خودش «استاندارد طراحی» نیست؛ نرم‌افزار ابزار تحلیل است و معیار پذیرش باید از کد طراحی و مشخصات پروژه گرفته شود.

ورودی‌های اصلی CAESAR II

دقت نتایج تا حد زیادی به کیفیت داده‌های ورودی وابسته است. مدل ناقص یا اطلاعات اشتباه می‌تواند نتیجه‌ای ظاهراً دقیق اما از نظر مهندسی نادرست ایجاد کند.

هندسه خط

مختصات Nodeها، طول المان‌ها، Elbowها، Teeها، Reducerها و تغییرات مسیر باید مطابق مدل واقعی باشند.

مشخصات Pipe

قطر اسمی، ضخامت، Schedule و نوع متریال از پارامترهای اصلی مدل هستند.

فشار و دما

فشار و دمای طراحی و بهره‌برداری برای تعریف Load Caseها ضروری هستند. شرایط مختلف مانند Startup، Shutdown، Normal Operation و Design Condition نیز ممکن است به مدل اضافه شوند.

وزن

وزن Pipe، Insulation، Fluid و اجزای متصل باید به‌درستی محاسبه شود. Valveهای سنگین و تجهیزات جانبی نیز نباید از مدل حذف شوند.

مشخصات متریال

مدول الاستیسیته، ضریب انبساط حرارتی، چگالی و تنش مجاز متریال بر نتایج اثر مستقیم دارند.

Load Case در CAESAR II

یکی از مهم‌ترین مراحل تحلیل، تعریف صحیح Load Caseها است. صرفاً واردکردن فشار و دما و اجرای مدل، تحلیل کامل محسوب نمی‌شود.

Sustained Load

این حالت معمولاً شامل وزن و فشار داخلی است. هدف، بررسی تنش‌هایی است که در اثر بارهای دائمی ایجاد می‌شوند.

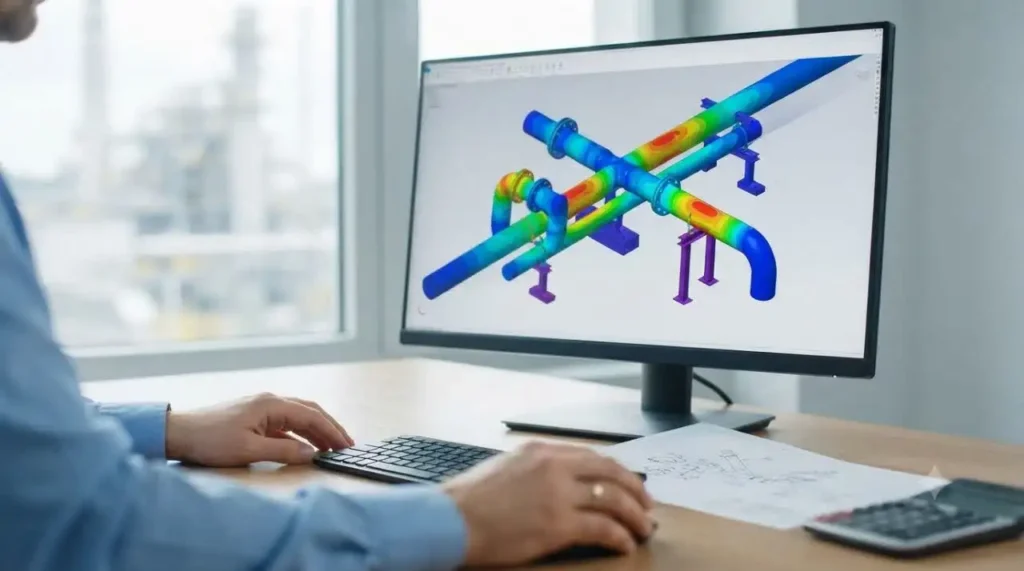

Expansion Load

تفاوت میان وضعیت‌های حرارتی مختلف، مبنای بررسی Thermal Expansion Stress Range است.

این Load Case برای تعیین رفتار حرارتی خط و بررسی عملکرد ساپورت‌ها اهمیت زیادی دارد.

Operating Load

ترکیب شرایطی مانند وزن، فشار و دمای عملیاتی، رفتار واقعی خط را در وضعیت بهره‌برداری نشان می‌دهد.

Occasional Load

باد، زلزله و برخی بارهای غیرمداوم در این گروه قرار می‌گیرند. بسته به کد طراحی، محدودیت تنش متفاوتی برای چنین بارهایی اعمال می‌شود.

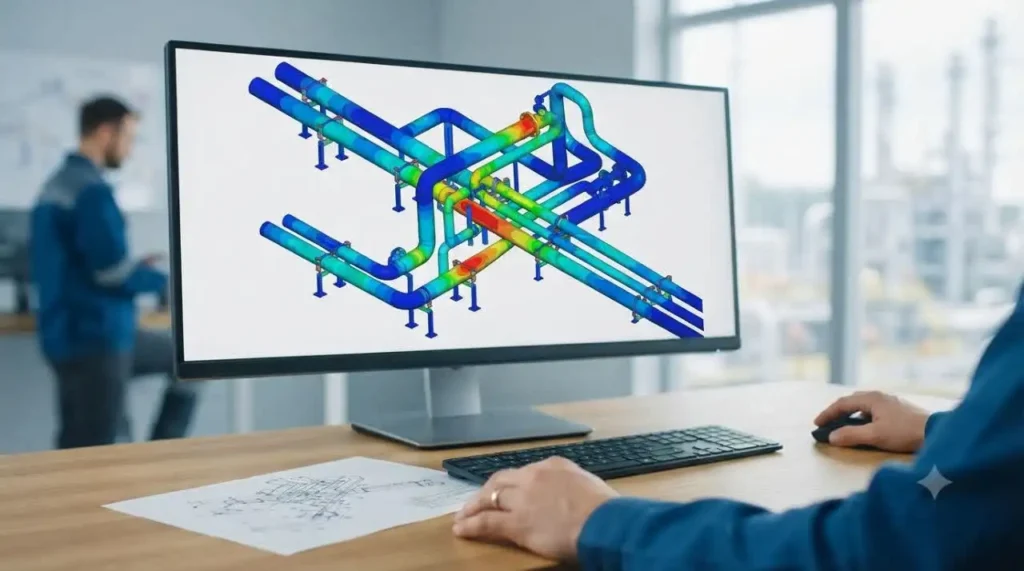

ارتباط تحلیل تنش با طراحی ساپورت

طراحی ساپورتینگ را می‌توان یک فرآیند تکرارشونده دانست.

ابتدا مسیر لوله مدل می‌شود و Supportهای اولیه در نقاط مناسب قرار می‌گیرند. سپس CAESAR II واکنش‌ها و تنش‌ها را محاسبه می‌کند.

اگر نتیجه نشان دهد که یک نقطه دارای جابه‌جایی زیاد یا تنش بالا است، آرایش ساپورت اصلاح می‌شود. پس از اجرای مجدد تحلیل، تأثیر تغییرات بررسی خواهد شد.

این چرخه تا رسیدن به یک آرایش متعادل ادامه پیدا می‌کند.

انتخاب محل ساپورت با CAESAR II

محل Support باید با توجه به چند عامل انتخاب شود:

1. کاهش خمش و جابه‌جایی لوله
2. کنترل حرکت حرارتی
3. جلوگیری از بارگذاری بیش از حد تجهیزات
4. کنترل نیروهای جانبی
5. ایجاد مسیر مناسب برای انتقال بار به سازه

نزدیکی بیش از حد Support به Elbow نیز همیشه مطلوب نیست. چنین موقعیتی می‌تواند انعطاف‌پذیری خط را کاهش دهد و رفتار حرارتی آن را تغییر دهد.

از طرف دیگر، فاصله زیاد بین دو Support ممکن است باعث افزایش Sag و تنش خمشی شود.

تحلیل Anchor و Guide

Anchor

Anchor یکی از مهم‌ترین نقاط کنترلی در مدل پایپینگ است. این نقطه می‌تواند حرکت خط را محدود کرده و نیرو و ممان زیادی دریافت کند.

جابجایی محل Anchor ممکن است رفتار کل سیستم را تغییر دهد. به همین علت، انتخاب آن باید با توجه به Thermal Expansion و موقعیت تجهیزات انجام شود.

Guide

Guide برای کنترل حرکت جانبی Pipe استفاده می‌شود. فاصله و جهت آن باید به شکلی انتخاب شود که از حرکت‌های ناخواسته جلوگیری کند، بدون آنکه انبساط طبیعی خط را بیش از حد محدود کند.

Line Stop

Line Stop می‌تواند حرکت محوری را در یک جهت مشخص کنترل کند. استفاده نادرست از آن ممکن است نیروهای حرارتی قابل‌توجهی ایجاد کند.

Spring Support در تحلیل CAESAR II

زمانی که جابه‌جایی عمودی خط زیاد باشد، استفاده از Support صلب ممکن است انتخاب مناسبی نباشد.

Spring Support در چنین شرایطی می‌تواند بار لوله را تحمل کند و هم‌زمان امکان حرکت عمودی را فراهم آورد.

در CAESAR II پارامترهایی مانند موارد زیر برای بررسی Spring اهمیت دارند:

• Cold Load
• Hot Load
• Vertical Travel
• Spring Rate
• Load Variation

اگر تغییر بار فنر بیش از حد باشد، ممکن است انتخاب Constant Spring به‌جای Variable Spring بررسی شود.

بررسی نیروهای وارد بر نازل تجهیزات

یکی از مهم‌ترین خروجی‌های تحلیل تنش، Nozzle Load است.

حتی اگر تنش‌های Pipe در محدوده مجاز باشند، ممکن است نیرو و ممان منتقل‌شده به Pump، Compressor، Turbine یا سایر تجهیزات بیش از مقدار مجاز باشد.

در چنین وضعیتی، تغییر Support Arrangement، اصلاح مسیر لوله یا افزایش انعطاف‌پذیری سیستم می‌تواند راهکار مناسبی باشد.

به همین دلیل، عبارت «تنش Pipe قابل قبول است» به‌تنهایی برای تأیید نهایی سیستم کافی نیست.

بررسی خطاهای رایج در مدل‌سازی CAESAR II

مدل‌سازی نادرست ساپورت

تعریف یک Support در جهت اشتباه می‌تواند رفتار مکانیکی سیستم را کاملاً تغییر دهد.

حذف وزن تجهیزات متصل

وزن Valve، Strainer یا اجزای خاص اگر در مدل لحاظ نشود، واکنش ساپورت‌ها و تنش واقعی کمتر از مقدار واقعی محاسبه خواهد شد.

واردکردن اشتباه دما

تفاوت چند ده درجه در دمای عملیاتی می‌تواند مقدار Thermal Expansion را به‌طور محسوسی تغییر دهد.

بی‌توجهی به اصطکاک

Friction در Supportهای Sliding می‌تواند نیروهای جانبی ایجاد کند و روی Anchor Load اثر بگذارد.

کنترل‌نکردن Nozzle Load

تمرکز صرف بر Pipe Stress بدون کنترل Equipment Load یکی از خطاهای مهم تحلیل است.

استفاده از مدل قدیمی

هرگونه تغییر در Routing، Valve، Support یا Equipment باید در مدل CAESAR II نیز اعمال شود. استفاده از مدل قدیمی می‌تواند باعث عدم تطابق محاسبات با شرایط واقعی سایت شود.

پنج روش کاربردی برای بهبود طراحی ساپورتینگ

۱. ابتدا مسیر را انعطاف‌پذیر طراحی کنید

به‌جای افزایش تعداد Supportها برای کنترل هر جابه‌جایی، ابتدا هندسه خط و مسیر Thermal Expansion بررسی شود. یک Routing مناسب می‌تواند نیاز به Restraintهای سنگین را کاهش دهد.

۲. Supportها را براساس نتیجه تحلیل اصلاح کنید

فاصله ساپورت‌ها نباید فقط براساس یک جدول ثابت تعیین شود. واکنش‌های CAESAR II و جابه‌جایی Pipe باید مبنای تصمیم نهایی قرار گیرند.

۳. تجهیزات حساس را جداگانه کنترل کنید

برای خطوط متصل به Pump، Compressor یا Turbine، Nozzle Load باید در کنار Pipe Stress بررسی شود.

۴. Load Caseهای واقعی تعریف کنید

Startup، Shutdown، Operating، Hydrotest، Wind و Seismic در صورت نیاز باید به شکل مناسب مدل شوند.

۵. خروجی تحلیل را با نقشه اجرایی تطبیق دهید

پس از نهایی‌شدن Stress Model، اطلاعات Support باید به تیم Piping و Structural منتقل شود. هرگونه اختلاف میان مدل و نقشه اجرایی باید قبل از ساخت یا نصب اصلاح شود.

سناریوی اجرایی تحلیل تنش یک خط بخار

فرض کنید خط بخار NPS 10 با دمای بالا از یک Header به سمت Turbine هدایت شده است. مسیر دارای چند Elbow، یک Valve سنگین و چندین تغییر ارتفاع است.

در مرحله نخست، هندسه خط در CAESAR II ایجاد می‌شود. مشخصات متریال، Pipe Thickness، فشار، دما و وزن عایق نیز وارد مدل خواهد شد.

پس از تعریف Supportهای اولیه، Load Caseهای Sustained، Expansion و Operating اجرا می‌شوند. نتایج نشان می‌دهد که نزدیک Turbine، جابه‌جایی عمودی قابل‌توجهی وجود دارد.

اگر در این نقطه یک Rest Support صلب قرار گیرد، حرکت حرارتی محدود می‌شود. در نتیجه، نیروی بیشتری به نازل Turbine منتقل خواهد شد.

راهکار می‌تواند استفاده از Spring Support باشد. پس از جایگزینی Support و اجرای مجدد مدل، Nozzle Load کاهش پیدا می‌کند و جابه‌جایی در محدوده قابل‌قبول باقی می‌ماند.

در مرحله نهایی، Load فنر، Travel، واکنش ساپورت و تنش Pipe کنترل می‌شوند. سپس اطلاعات نهایی برای طراحی سازه و تهیه Support Drawing ارسال خواهد شد.

چه زمانی تحلیل تنش دقیق ضروری است؟

تمام خطوط لوله الزاماً به یک سطح از تحلیل نیاز ندارند. خطوط کوتاه، کم‌دما و کم‌فشار ممکن است رفتار ساده‌تری داشته باشند؛ اما شرایط زیر اهمیت تحلیل دقیق را افزایش می‌دهد:

• دمای بالا
• فشار بالا
• قطر زیاد
• طول زیاد خط
• اتصال مستقیم به تجهیزات حساس
• وجود Spring Support
• تغییرات حرارتی شدید
• بارهای باد و زلزله
• ارتعاشات قابل‌توجه
• وجود PSV و تخلیه سریع
• مسیرهای دارای تغییر جهت زیاد

هرچه سیستم پیچیده‌تر باشد، وابستگی طراحی ساپورتینگ به Stress Analysis بیشتر خواهد شد.

تفاوت Pipe Stress Analysis و Support Design

Pipe Stress Analysis رفتار مکانیکی کل سیستم را بررسی می‌کند، درحالی‌که Support Design روی طراحی اجزای نگهدارنده و انتقال بار به سازه تمرکز دارد.

باوجود این تفاوت، این دو فرآیند کاملاً به یکدیگر وابسته‌اند. نتیجه تحلیل تنش مشخص می‌کند هر Support چه نیرویی دریافت می‌کند و نوع Support چگونه باید انتخاب شود.

از طرف دیگر، تغییر Support در مدل می‌تواند نتیجه Stress Analysis را تغییر دهد. بنابراین این فرآیند ماهیتی Iterative دارد.

چک‌لیست کنترل نهایی CAESAR II

پیش از صدور نهایی گزارش Stress Analysis، موارد زیر باید کنترل شوند:

• هندسه مدل با P&ID و Isometric تطبیق دارد.
• مشخصات Pipe و Thickness صحیح است.
• متریال مطابق Design Specification وارد شده است.
• فشار و دما صحیح هستند.
• وزن Fluid و Insulation لحاظ شده است.
• Valveهای سنگین در مدل لحاظ شده‌اند.
• Anchor و Guideها در موقعیت صحیح قرار دارند.
• اصطکاک Supportهای Sliding بررسی شده است.
• Spring Supportها دارای Load و Travel مناسب هستند.
• Sustained Stress کنترل شده است.
• Expansion Stress Range کنترل شده است.
• Occasional Load در صورت نیاز بررسی شده است.
• جابه‌جایی‌ها با فضای نصب سازگار هستند.
• Nozzle Load تجهیزات بررسی شده است.
• Reactionهای Support برای طراحی سازه استخراج شده‌اند.
• شرایط Hydrotest بررسی شده است.
• مدل نهایی با آخرین Revision نقشه‌ها تطابق دارد.

پرسش‌های متداول

CAESAR II برای چه کاری استفاده می‌شود؟

CAESAR II برای تحلیل مکانیکی و تنش خطوط لوله استفاده می‌شود و می‌تواند رفتار Pipe را تحت بارهای وزن، فشار، دما، باد، زلزله و برخی بارهای دینامیکی بررسی کند.

آیا طراحی ساپورت بدون CAESAR II امکان‌پذیر است؟

برای برخی خطوط ساده ممکن است طراحی اولیه بدون مدل کامل Stress انجام شود؛ اما خطوط حساس، دما بالا، مسیرهای پیچیده و خطوط متصل به تجهیزات معمولاً به تحلیل دقیق نیاز دارند.

آیا CAESAR II محل ساپورت را مشخص می‌کند؟

نرم‌افزار محل Support را به‌صورت خودکار به‌عنوان یک تصمیم مهندسی تعیین نمی‌کند. مهندس با بررسی تنش، جابه‌جایی و Reactionها، محل و نوع مناسب ساپورت را انتخاب و مدل را اصلاح می‌کند.

تفاوت Sustained Stress و Expansion Stress چیست؟

Sustained Stress عمدتاً از بارهای دائمی مانند وزن و فشار ناشی می‌شود؛ درحالی‌که Expansion Stress Range رفتار سیستم را در اثر تغییرات حرارتی و جابه‌جایی‌های ناشی از آن بررسی می‌کند.

آیا وزن عایق در CAESAR II مهم است؟

بله. وزن عایق به بار مرده سیستم اضافه می‌شود و می‌تواند روی Support Load، Sustained Stress و جابه‌جایی اثر بگذارد.

چرا Nozzle Load اهمیت دارد؟

ممکن است Pipe Stress قابل‌قبول باشد، اما نیرو و ممان منتقل‌شده به نازل تجهیزات از حد مجاز بیشتر شود. چنین شرایطی می‌تواند عملکرد یا یکپارچگی تجهیز را تحت تأثیر قرار دهد.

Spring Support چه زمانی استفاده می‌شود؟

وقتی جابه‌جایی عمودی خط قابل‌توجه باشد و Support صلب باعث ایجاد محدودیت حرکتی یا بار نامناسب شود، استفاده از Variable یا Constant Spring Support می‌تواند بررسی شود.

آیا نتیجه CAESAR II به‌تنهایی برای تأیید طراحی کافی است؟

خیر. نتایج باید با کد طراحی، مشخصات پروژه، الزامات سازه‌ای، حدود مجاز تجهیزات و شرایط واقعی نصب تطبیق داده شوند. CAESAR II ابزار تحلیل است و تصمیم نهایی باید بر اساس معیارهای مهندسی پروژه انجام شود.
