تفاوت استفاده از ساپورت در سیستم هیدرولیک با سیستم پنوماتیک
مقدمه
ساپورتگذاری یکی از مهمترین بخشهای طراحی و اجرای خطوط انتقال سیال در صنایع مختلف است. اگرچه بسیاری از مهندسان و مجریان توجه خود را بر انتخاب لوله، اتصالات و تجهیزات متمرکز میکنند، اما نحوه طراحی و اجرای ساپورتها نیز تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر سیستم دارد. این موضوع در سیستمهای هیدرولیک و پنوماتیک اهمیت دوچندانی پیدا میکند؛ زیرا هر یک از این سیستمها دارای شرایط کاری، فشار، نوع سیال و رفتار دینامیکی متفاوتی هستند.
در نگاه نخست ممکن است تصور شود که اصول نصب ساپورت در هر دو سیستم یکسان است، اما تفاوت در وزن سیال، میزان ارتعاش، فشار کاری، انبساط حرارتی و شرایط بهرهبرداری باعث میشود روش انتخاب، فاصله و نوع ساپورت در خطوط هیدرولیک و پنوماتیک تفاوتهای قابل توجهی داشته باشد. نادیده گرفتن این تفاوتها میتواند منجر به افزایش لرزش، آسیب به اتصالات، نشتی، کاهش راندمان و حتی توقف عملکرد تجهیزات شود.
شناخت تفاوت استفاده از ساپورت در سیستم هیدرولیک با سیستم پنوماتیک به مهندسان، پیمانکاران و مجریان کمک میکند تا طراحی دقیقتری انجام دهند و هزینههای تعمیر و نگهداری را به حداقل برسانند.
ساپورت در سیستمهای لولهکشی چه وظیفهای دارد؟
ساپورت یا تکیهگاه، قطعهای است که وظیفه نگهداری، تثبیت و هدایت خطوط لوله یا تیوب را بر عهده دارد. این تجهیزات علاوه بر تحمل وزن سیستم، نیروهای ناشی از فشار، ارتعاش، انبساط حرارتی و بارهای خارجی را نیز کنترل میکنند.
یک طراحی صحیح باید بتواند موارد زیر را تأمین کند:
- تحمل وزن تجهیزات
- جلوگیری از خیز لوله
- کاهش لرزش
- کنترل جابهجایی
- محافظت از اتصالات
- افزایش عمر سیستم
بدون استفاده از ساپورت مناسب، حتی بهترین تجهیزات نیز عملکرد مطلوبی نخواهند داشت.

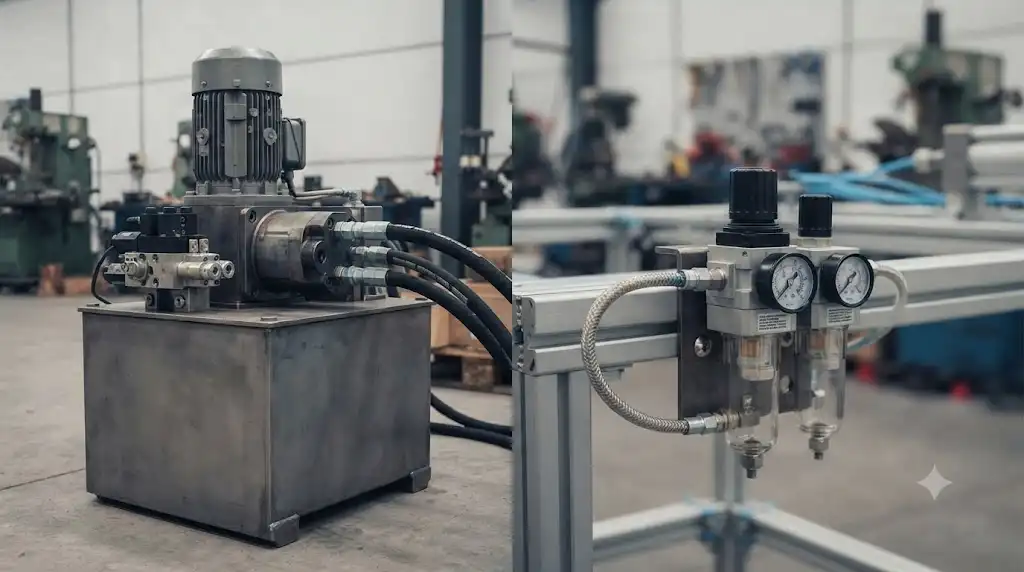

تفاوت سیستم هیدرولیک و پنوماتیک چیست؟
پیش از بررسی تفاوت ساپورتها، لازم است تفاوت عملکرد این دو سیستم مشخص شود.
سیستم هیدرولیک از مایع غیرقابل تراکم مانند روغن برای انتقال نیرو استفاده میکند. در مقابل، سیستم پنوماتیک از هوای فشرده یا گازهای قابل تراکم بهره میگیرد.
همین تفاوت بنیادی باعث ایجاد اختلاف در رفتار مکانیکی خطوط انتقال میشود.
ویژگیهای سیستم هیدرولیک:
- فشار بالا
- وزن زیاد سیال
- انرژی انتقالی بیشتر
- شوکهای فشاری شدیدتر
- نیاز به استحکام بالاتر
ویژگیهای سیستم پنوماتیک:
- وزن کم سیال
- فشار پایینتر
- سرعت پاسخ بالا
- ارتعاش ناشی از جریان هوا
- حساسیت بیشتر به لرزش تجهیزات سبک
چرا نوع ساپورت در این دو سیستم متفاوت است؟
اگرچه ظاهر بسیاری از ساپورتها مشابه است، اما شرایط عملکرد باعث تغییر در طراحی آنها میشود.
در سیستم هیدرولیک، وزن روغن داخل لوله و فشار بالا مهمترین عوامل طراحی هستند.
در سیستم پنوماتیک، کنترل لرزش، جلوگیری از حرکت خطوط و کاهش نویز اهمیت بیشتری پیدا میکند.
به همین دلیل انتخاب یک ساپورت مشترک برای هر دو سیستم معمولاً تصمیم مناسبی نیست.
تفاوت استفاده از ساپورت در سیستم هیدرولیک
تحمل بار بیشتر
لولههای هیدرولیک علاوه بر وزن خود، وزن روغن و تجهیزات متصل را نیز تحمل میکنند.
بنابراین ساپورتها باید ظرفیت باربری بالاتری داشته باشند.
مقاومت در برابر فشار
فشار کاری در بسیاری از سیستمهای هیدرولیک چندین برابر خطوط پنوماتیک است.
این فشار باعث ایجاد نیروهای بیشتری در خمها، زانوها و اتصالات میشود.
ساپورت مناسب باید بتواند این نیروها را کنترل کند.
کنترل شوک هیدرولیکی
یکی از مهمترین ویژگیهای سیستمهای هیدرولیک، احتمال وقوع ضربه قوچ یا شوک فشاری است.
اگر ساپورتها بهدرستی طراحی نشده باشند، این شوکها موجب آسیب به لوله و اتصالات خواهند شد.
فاصله کمتر در خطوط سنگین
به دلیل وزن زیاد روغن، معمولاً فاصله بین ساپورتها نسبت به خطوط سبک کاهش پیدا میکند.
تفاوت استفاده از ساپورت در سیستم پنوماتیک

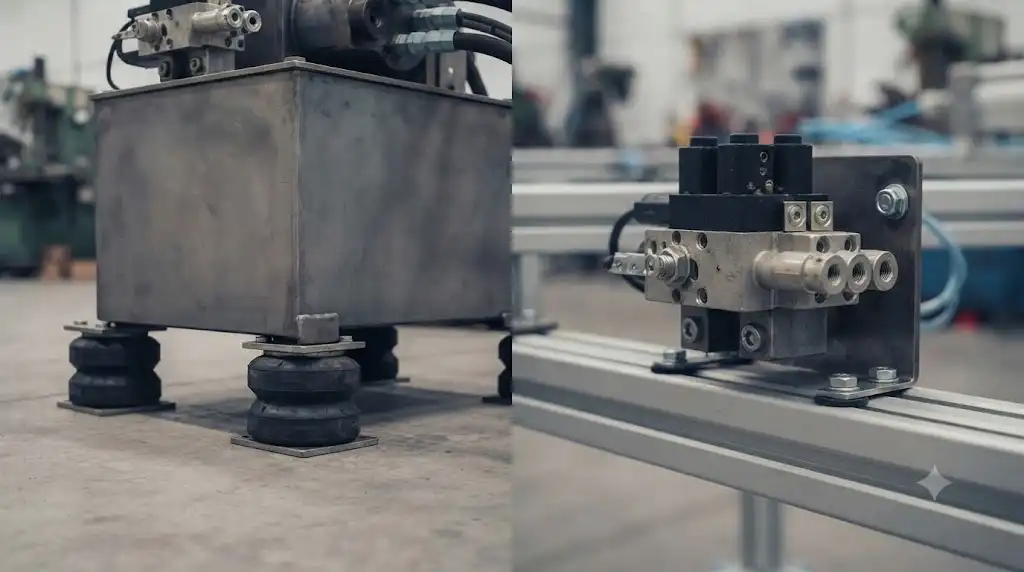

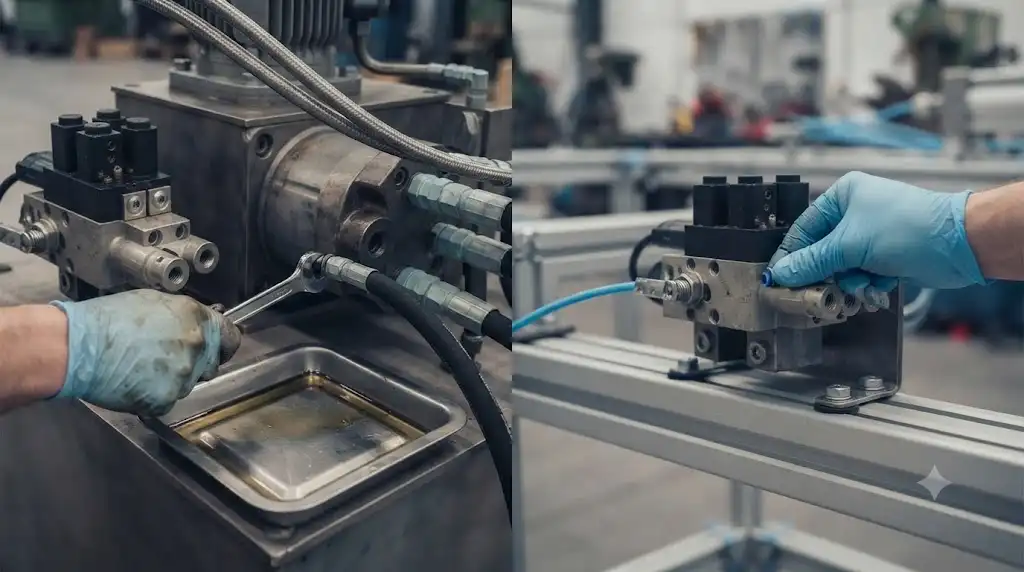

تمرکز بر کنترل ارتعاش
هوای فشرده باعث ایجاد ارتعاشهای مداوم در خطوط انتقال میشود.
به همین علت استفاده از بستهای ضد لرزش اهمیت زیادی دارد.
کاهش انتقال صدا
در سیستمهای پنوماتیک، انتقال صدا یکی از چالشهای رایج است.
ساپورتهایی که دارای روکش لاستیکی یا عایق ارتعاش هستند، عملکرد بهتری ارائه میدهند.
وزن کمتر تجهیزات
از آنجا که هوا وزن بسیار کمتری نسبت به روغن دارد، بار واردشده بر ساپورتها نیز کمتر خواهد بود.
در نتیجه ظرفیت باربری موردنیاز کاهش مییابد.
جلوگیری از حرکت خطوط
سرعت بالای جریان هوا میتواند باعث حرکت یا لرزش تیوبهای سبک شود.
ساپورت مناسب از جابهجایی ناخواسته جلوگیری میکند.

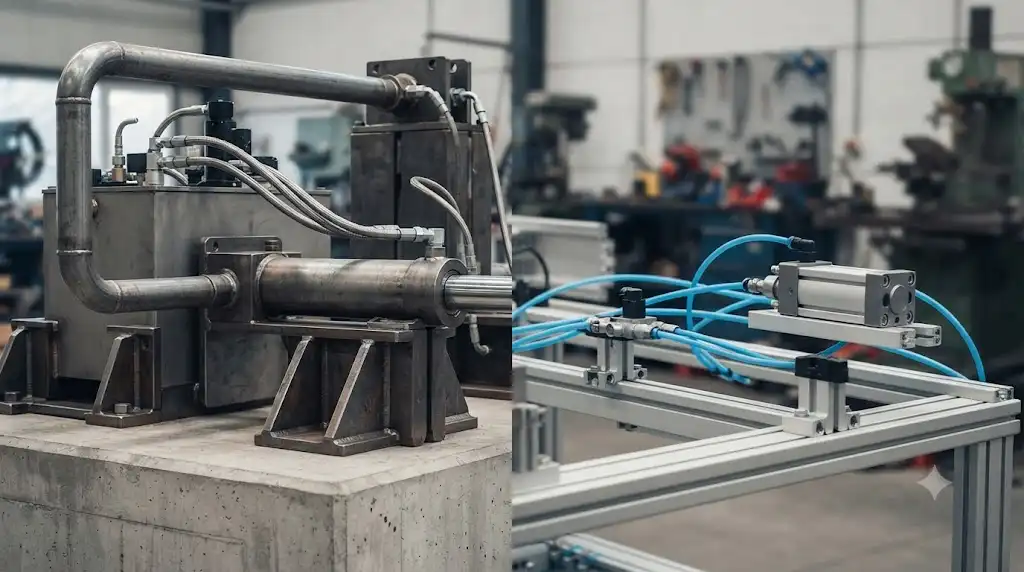

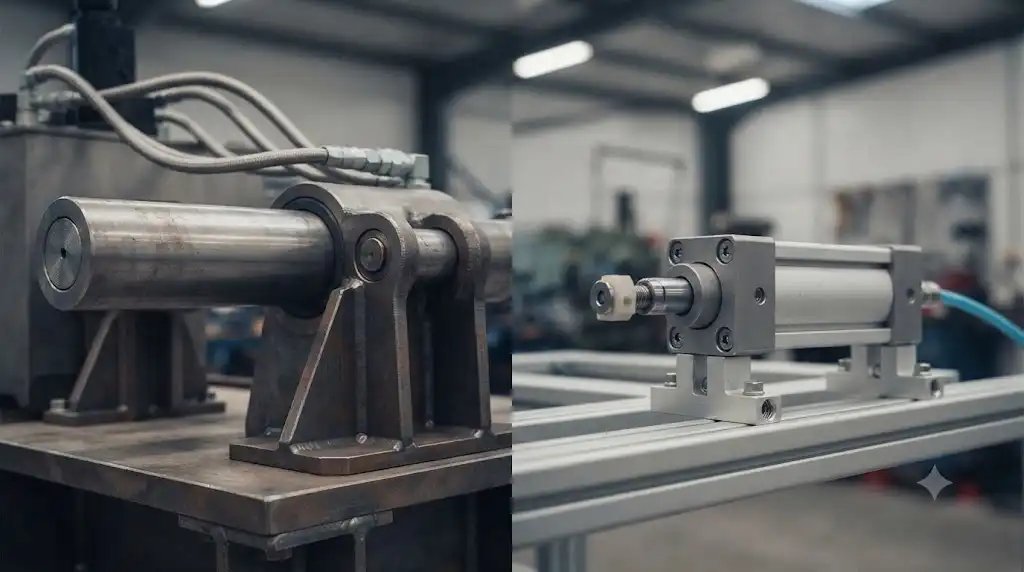

مقایسه ساپورت در سیستم هیدرولیک و پنوماتیک
مهمترین تفاوتها عبارتاند از:
- سیستم هیدرولیک بار بیشتری به ساپورت وارد میکند.
- سیستم پنوماتیک لرزش بیشتری ایجاد میکند.
- در خطوط هیدرولیک استحکام ساپورت اهمیت بیشتری دارد.
- در خطوط پنوماتیک کاهش نویز و ارتعاش اولویت دارد.
- فاصله ساپورت در سیستم هیدرولیک معمولاً کمتر است.
- ساپورتهای پنوماتیک اغلب از ضربهگیر یا روکش لاستیکی استفاده میکنند.
انواع ساپورت مورد استفاده
در هر دو سیستم میتوان از انواع مختلف ساپورت استفاده کرد، اما انتخاب آنها بر اساس شرایط کاری انجام میشود.
رایجترین انواع عبارتاند از:
- ساپورت ثابت
- ساپورت لغزشی
- بست دیواری
- بست سقفی
- ساپورت آویزی
- بست لاستیکی ضد لرزش
- گاید ساپورت
- ساپورت فنری
استانداردهای طراحی ساپورت
طراحی حرفهای باید مطابق استانداردهای معتبر انجام شود.
مهمترین استانداردها عبارتاند از:
- ASME B31.1
- ASME B31.3
- MSS SP-58
- MSS SP-69
- MSS SP-89
- ISO 4413 برای سیستمهای هیدرولیک
- ISO 4414 برای سیستمهای پنوماتیک
رعایت این استانداردها موجب افزایش ایمنی، قابلیت اطمینان و طول عمر تجهیزات میشود.
عوامل مؤثر در انتخاب ساپورت
انتخاب مناسب تنها به نوع سیستم وابسته نیست.
موارد زیر نیز باید بررسی شوند:
فشار کاری
هرچه فشار بیشتر باشد، نیروهای واردشده به ساپورت افزایش پیدا میکند.
دمای عملکرد
افزایش دما موجب انبساط لولهها میشود.
در این شرایط استفاده از ساپورتهای لغزشی یا فنری ضروری خواهد بود.
قطر لوله
لولههای بزرگتر به دلیل وزن بیشتر به ساپورت مقاومتری نیاز دارند.
طول مسیر
در خطوط طولانی، تعداد ساپورتها افزایش پیدا میکند.
وجود تجهیزات سنگین
شیرآلات، فیلترها، سیلندرها و تجهیزات کنترلی بار اضافی ایجاد میکنند.
خطاهای رایج در طراحی ساپورت
یکی از رایجترین اشتباهات، استفاده از همان نوع ساپورت برای هر دو سیستم است.
خطای دیگر، بیتوجهی به ارتعاش خطوط پنوماتیک است.
برخی مجریان تنها وزن لوله را محاسبه میکنند و وزن سیال یا تجهیزات را در نظر نمیگیرند.
گاهی نیز فاصله ساپورتها بیش از مقدار استاندارد انتخاب میشود که نتیجه آن خیز لوله و افزایش تنش در اتصالات است.
عدم استفاده از بستهای ضد لرزش در خطوط هوای فشرده نیز باعث انتقال صدا به سازه خواهد شد.
راهکارهای کاربردی برای طراحی بهتر ساپورت
انتخاب ساپورت متناسب با نوع سیستم
هر سیستم شرایط عملکرد متفاوتی دارد و نوع ساپورت باید بر همین اساس انتخاب شود.
استفاده از تجهیزات ضد لرزش
در خطوط پنوماتیک استفاده از بستهای دارای روکش لاستیکی یا ضربهگیر توصیه میشود.
محاسبه وزن واقعی
در سیستم هیدرولیک وزن روغن، اتصالات، شیرآلات و تجهیزات جانبی باید در طراحی لحاظ شود.
رعایت فاصله استاندارد
فاصله ساپورتها باید مطابق استانداردهای طراحی تعیین شود و از تصمیمگیری تجربی اجتناب گردد.
بازبینی دورهای
پس از بهرهبرداری، وضعیت ساپورتها، لرزش خطوط و سلامت بستها باید بهصورت منظم بررسی شود.

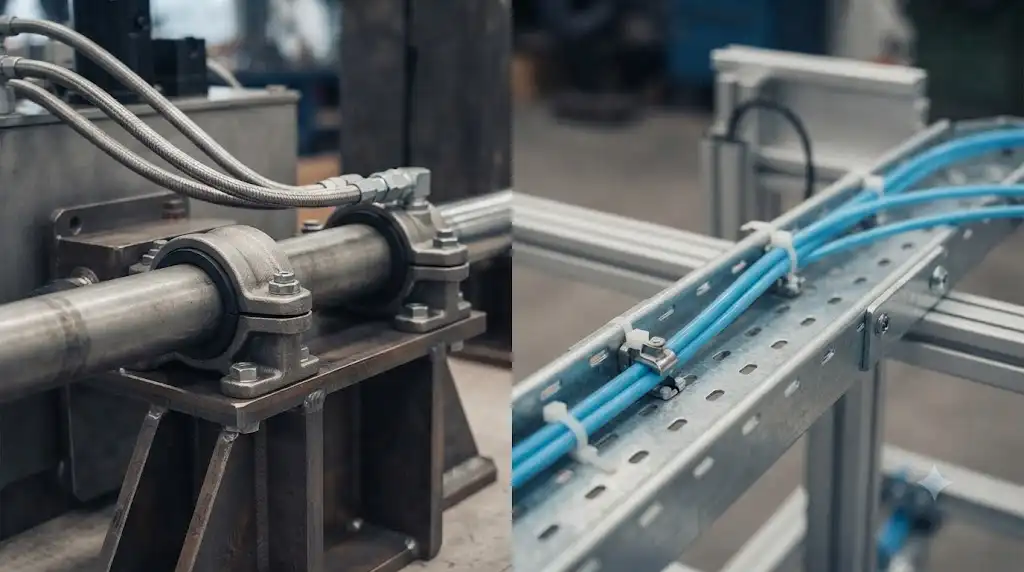

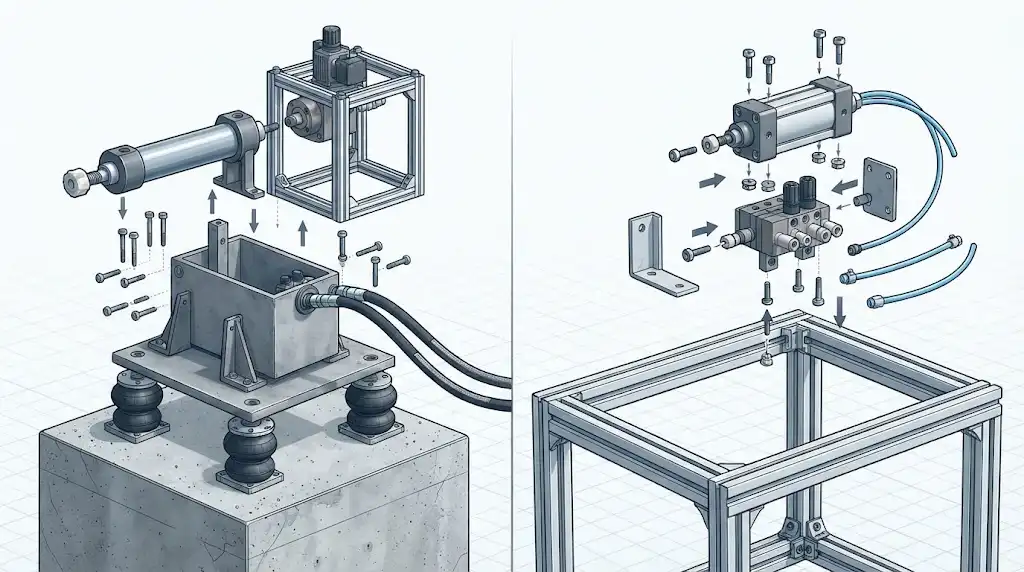

سناریوی اجرایی
فرض کنید در یک کارخانه تولیدی، دو خط انتقال مجزا طراحی شده است. خط اول وظیفه انتقال روغن هیدرولیک به پرسهای صنعتی را بر عهده دارد و خط دوم هوای فشرده را به تجهیزات پنوماتیکی منتقل میکند.
برای خط هیدرولیک، با توجه به فشار بالا، وزن روغن و وجود شیرآلات سنگین، از ساپورتهای فولادی مقاوم با فاصله کمتر استفاده میشود تا خیز لوله و تنش در اتصالات کنترل شود. در مقابل، برای خط پنوماتیک، بستهای روکشدار ضد لرزش و ساپورتهای سبکتر انتخاب میشوند تا از انتقال ارتعاش و ایجاد صدای اضافی جلوگیری شود.
نتیجه این طراحی، عملکرد پایدار هر دو سیستم، کاهش استهلاک تجهیزات، افزایش عمر مفید خطوط انتقال و کاهش هزینههای نگهداری خواهد بود.
تفاوت استفاده از ساپورت در سیستم هیدرولیک با سیستم پنوماتیک به نوع سیال، فشار کاری، وزن، میزان ارتعاش و شرایط بهرهبرداری مربوط میشود. در سیستم هیدرولیک، ساپورتها باید تحمل بار و فشار بیشتری داشته باشند، در حالی که در سیستم پنوماتیک تمرکز اصلی بر کنترل لرزش، کاهش نویز و تثبیت خطوط سبک است.
سوالات متداول
چرا ساپورت در سیستم هیدرولیک اهمیت بیشتری دارد؟
زیرا فشار بالا و وزن روغن باعث افزایش بار واردشده به لولهها و اتصالات میشود و طراحی صحیح ساپورت از آسیبهای احتمالی جلوگیری میکند.
آیا میتوان از یک نوع ساپورت برای هر دو سیستم استفاده کرد؟
در شرایط خاص ممکن است، اما بهطور کلی به دلیل تفاوت در فشار، وزن و ارتعاش، انتخاب اختصاصی برای هر سیستم توصیه میشود.
کدام سیستم به ساپورت ضد لرزش بیشتری نیاز دارد؟
سیستم پنوماتیک به دلیل جریان هوای فشرده و ارتعاشات ناشی از آن معمولاً به بستها و ساپورتهای ضد لرزش بیشتری نیاز دارد.
مهمترین استانداردهای طراحی ساپورت کداماند؟
استانداردهای ASME B31.1، ASME B31.3، MSS SP-58، MSS SP-69، ISO 4413 و ISO 4414 از مهمترین مراجع طراحی هستند.
آیا وزن سیال در طراحی ساپورت مؤثر است؟
بله. در سیستم هیدرولیک وزن روغن بخش مهمی از بار واردشده به ساپورت را تشکیل میدهد.
فاصله ساپورت در سیستم هیدرولیک و پنوماتیک یکسان است؟
خیر. این فاصله بر اساس وزن، قطر لوله، فشار، شرایط کاری و استانداردهای طراحی برای هر سیستم بهصورت جداگانه تعیین میشود.
استفاده از بست لاستیکی چه مزیتی دارد؟
این بستها لرزش، انتقال صدا، سایش لوله و آسیب ناشی از تماس مستقیم با سازه را کاهش میدهند.
بازبینی دورهای ساپورتها چه اهمیتی دارد؟
کنترل منظم وضعیت ساپورتها، شل شدن بستها، خوردگی و تغییر شکل آنها از بروز خرابیهای پرهزینه و توقف عملکرد سیستم جلوگیری میکند.
