روش درست تنظیم ارتفاع ساپورت فنری برای جذب ارتعاش پمپ

در سیستم‌های تأسیسات مکانیکی، کنترل ارتعاشات ناشی از عملکرد پمپ‌ها یکی از مهم‌ترین عوامل حفظ سلامت تجهیزات و افزایش عمر مفید خطوط لوله و اتصالات است. اگر لرزش تولیدشده توسط پمپ به سازه ساختمان یا تجهیزات مجاور منتقل شود، به مرور زمان می‌تواند باعث ایجاد ترک، شل شدن اتصالات، خرابی یاتاقان‌ها و حتی کاهش راندمان کل سیستم شود. به همین دلیل، استفاده از ساپورت فنری و تنظیم صحیح ارتفاع آن به عنوان یکی از مؤثرترین روش‌های کنترل ارتعاش شناخته می‌شود.

بسیاری از مشکلاتی که در موتورخانه‌ها، اتاق پمپ و سیستم‌های آبرسانی صنعتی مشاهده می‌شود، نه به دلیل کیفیت پایین تجهیزات، بلکه ناشی از نصب نادرست یا تنظیم غیراصولی ساپورت‌های فنری است. در واقع، حتی بهترین فنرهای ضدارتعاش نیز در صورت تنظیم اشتباه ارتفاع، نمی‌توانند عملکرد مطلوبی داشته باشند.

شناخت اصول طراحی، نحوه محاسبه بار، تنظیم ارتفاع اولیه و کنترل وضعیت ساپورت پس از بهره‌برداری، به مهندسان و مجریان پروژه کمک می‌کند تا حداکثر میزان جذب ارتعاش را به دست آورند و از انتقال نیروهای دینامیکی به سازه جلوگیری کنند. در ادامه، روش صحیح تنظیم ارتفاع ساپورت فنری برای جذب ارتعاش پمپ را به صورت کامل و تخصصی بررسی خواهیم کرد.

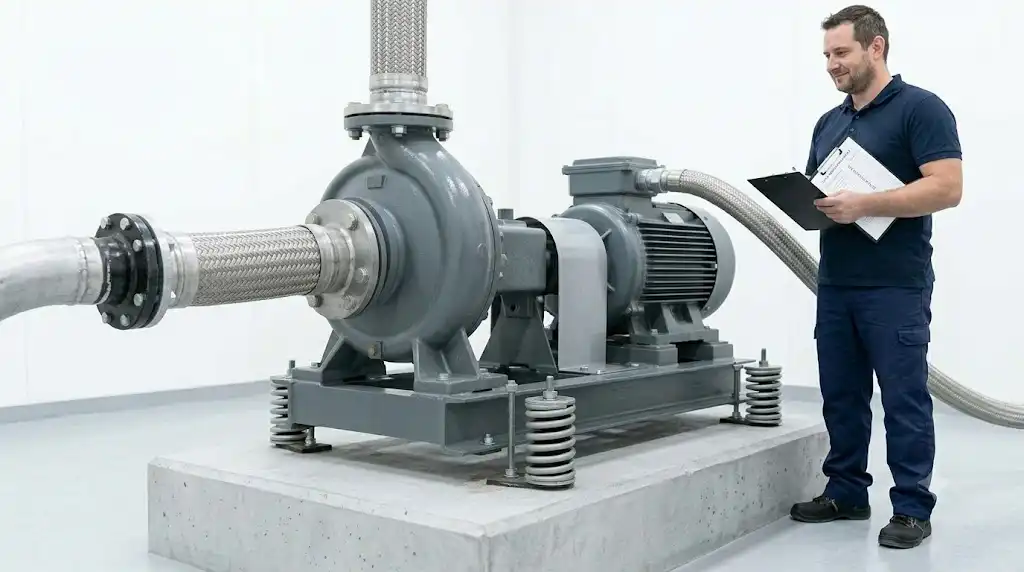

ساپورت فنری چیست و چه نقشی در کنترل ارتعاش پمپ دارد؟

ساپورت فنری یا Spring Support نوعی تکیه‌گاه مکانیکی است که با استفاده از یک یا چند فنر فولادی، بخشی از وزن تجهیزات و نیروهای ناشی از ارتعاش را جذب می‌کند. این تجهیزات معمولاً در زیر لوله‌ها، پمپ‌ها، هواسازها و تجهیزات دوار نصب می‌شوند تا از انتقال مستقیم لرزش به سازه جلوگیری شود.

در زمان کارکرد پمپ، ارتعاشات ناشی از دوران پروانه و الکتروموتور از طریق شاسی و لوله‌ها منتقل می‌شوند. اگر این نیروها بدون کنترل به سازه منتقل شوند، علاوه بر ایجاد صدای اضافی، احتمال خرابی اتصالات و کاهش عمر تجهیزات افزایش پیدا می‌کند. ساپورت فنری با ایجاد یک لایه انعطاف‌پذیر، این ارتعاشات را تا حد زیادی مستهلک می‌کند.

اهمیت تنظیم صحیح ارتفاع ساپورت فنری

تنظیم ارتفاع ساپورت فنری تنها برای هم‌سطح شدن تجهیزات انجام نمی‌شود، بلکه مستقیماً بر عملکرد سیستم جذب ارتعاش اثر می‌گذارد. زمانی که ارتفاع به درستی تنظیم شود، فنر در محدوده کاری طراحی‌شده قرار می‌گیرد و می‌تواند به شکل بهینه تغییرات بار و ارتعاشات را جذب کند.

اگر ارتفاع بیش از حد کم باشد، فنر تحت فشار اضافی قرار گرفته و به حالت فشردگی کامل نزدیک می‌شود. در چنین شرایطی خاصیت ارتجاعی کاهش می‌یابد و لرزش به سازه منتقل خواهد شد. از سوی دیگر، اگر ارتفاع بیش از مقدار مورد نیاز تنظیم شود، تماس مناسب میان تجهیزات و سیستم ساپورت برقرار نمی‌شود و عملکرد فنر مختل خواهد شد.

اجزای اصلی یک ساپورت فنری استاندارد

آشنایی با اجزای تشکیل‌دهنده ساپورت فنری، فرآیند تنظیم و نگهداری آن را ساده‌تر می‌کند.

فنر فولادی

هسته اصلی سیستم از یک فنر فولادی با مقاومت بالا تشکیل شده است که بر اساس ظرفیت بارگذاری طراحی می‌شود.

بدنه یا کاور محافظ

بدنه فلزی وظیفه محافظت از فنر در برابر ضربه، گردوغبار و عوامل محیطی را بر عهده دارد.

پیچ یا مهره تنظیم ارتفاع

این بخش امکان افزایش یا کاهش ارتفاع و تنظیم میزان پیش‌بار فنر را فراهم می‌کند.

صفحه نشیمن

صفحه فوقانی و تحتانی نیرو را به صورت یکنواخت به فنر و سازه منتقل می‌کنند و از تمرکز تنش جلوگیری می‌کنند.

عوامل مؤثر بر تنظیم ارتفاع ساپورت فنری

تنظیم ارتفاع باید بر اساس شرایط واقعی پروژه انجام شود و تنها به اندازه‌گیری ظاهری اکتفا نشود. عوامل زیر در این فرآیند اهمیت ویژه‌ای دارند.

وزن پمپ و تجهیزات متصل

وزن کلی پمپ، الکتروموتور، شاسی و بخشی از وزن لوله‌های متصل باید در محاسبات لحاظ شود.

بار عملیاتی خطوط لوله

در بسیاری از سیستم‌ها، پس از پر شدن لوله‌ها از سیال، بار اضافی به ساپورت منتقل می‌شود. بنابراین تنظیم ارتفاع باید با در نظر گرفتن وزن کاری انجام شود.

میزان ارتعاش تولیدی

پمپ‌های دور بالا یا سیستم‌هایی با عدم تعادل دینامیکی بیشتر، به دقت بالاتری در تنظیم ساپورت نیاز دارند.

شرایط محیطی

تغییرات دما، رطوبت و احتمال خوردگی می‌توانند بر عملکرد فنر و قطعات تنظیم‌کننده تأثیر بگذارند.

روش درست تنظیم ارتفاع ساپورت فنری برای جذب ارتعاش پمپ

برای دستیابی به حداکثر راندمان در جذب لرزش، تنظیم ارتفاع باید به صورت مرحله‌ای و بر اساس اصول مهندسی انجام شود.

مرحله اول: بررسی مشخصات فنی ساپورت

ابتدا باید ظرفیت باربری، محدوده حرکت مجاز و میزان فشردگی طراحی‌شده برای فنر از روی کاتالوگ سازنده بررسی شود.

مرحله دوم: محاسبه بار واقعی

وزن کل پمپ، الکتروموتور، شاسی و تجهیزات متصل به همراه وزن سیال داخل لوله‌ها محاسبه می‌شود تا بار واقعی وارد بر هر ساپورت مشخص گردد.

مرحله سوم: نصب اولیه بدون بار کامل

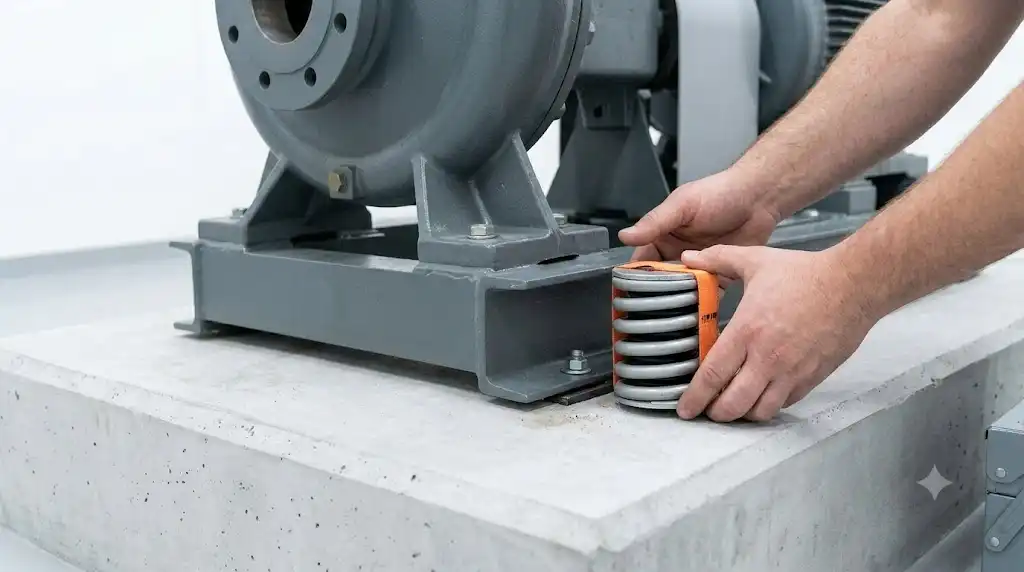

در این مرحله ساپورت در محل نصب شده و ارتفاع اولیه بر اساس نقشه‌های اجرایی تنظیم می‌شود.

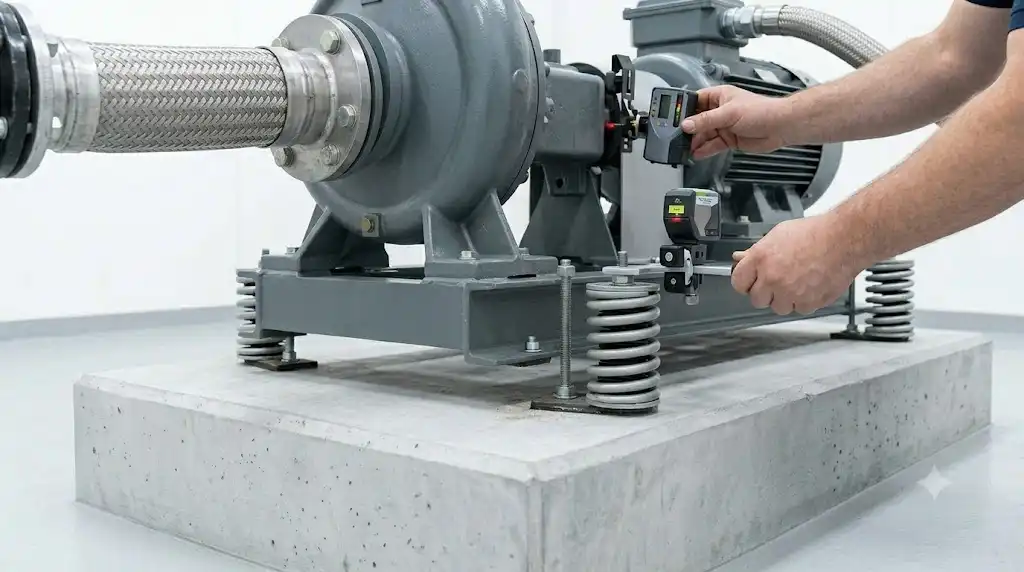

مرحله چهارم: اعمال بار و تنظیم نهایی

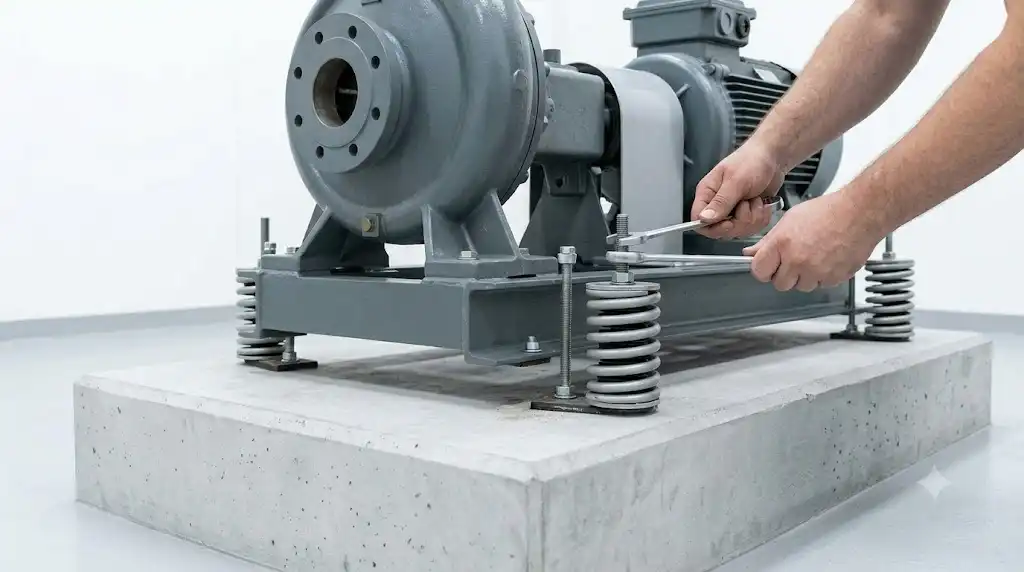

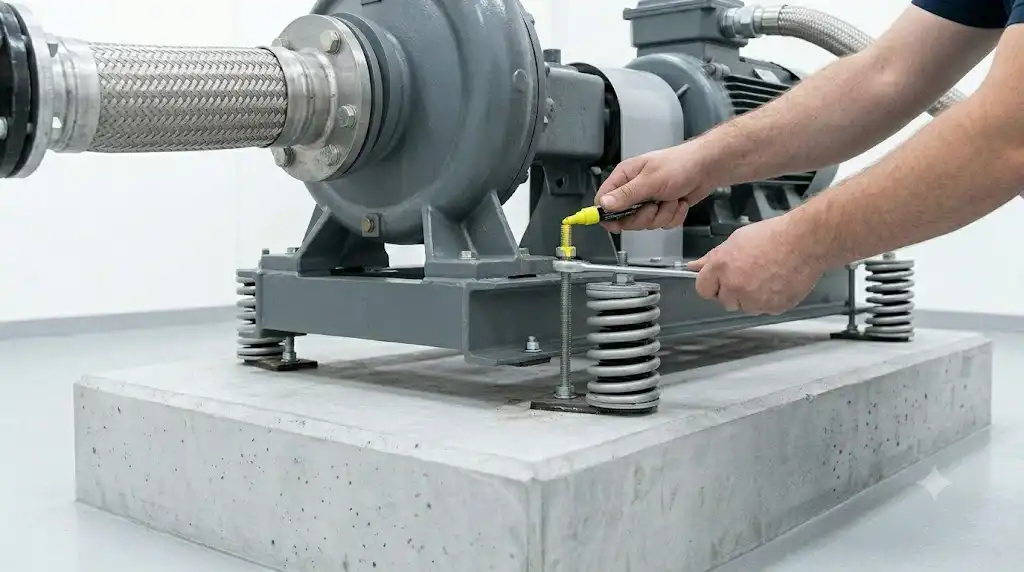

پس از نصب کامل پمپ و اتصال خطوط لوله، وزن واقعی به فنر منتقل می‌شود. اکنون باید با استفاده از پیچ تنظیم، ارتفاع به گونه‌ای تنظیم شود که فنر در محدوده کاری استاندارد قرار گیرد.

مرحله پنجم: کنترل هم‌راستایی و خیز

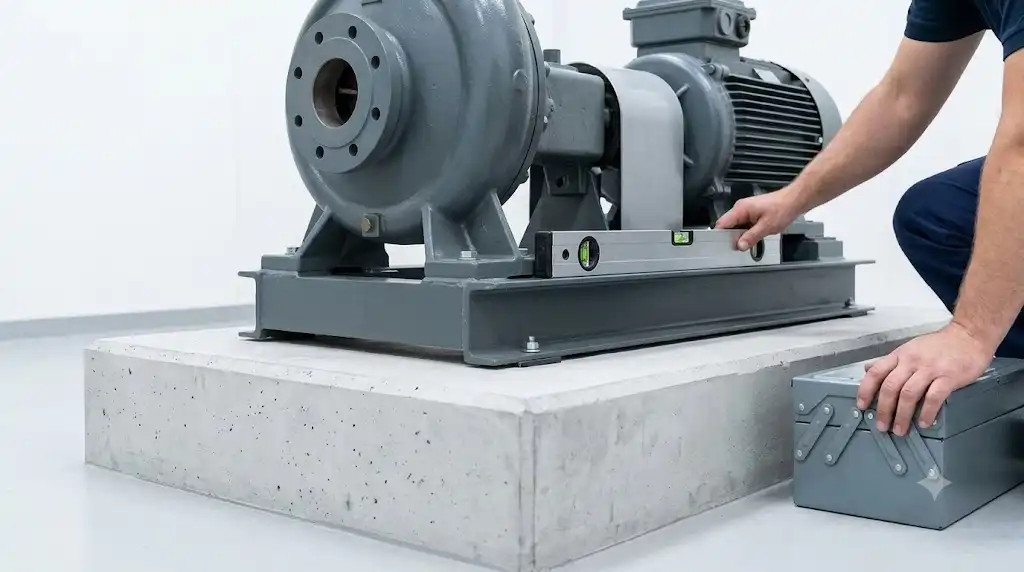

پس از راه‌اندازی اولیه، وضعیت افقی شاسی، میزان خیز و عملکرد فنرها باید مجدداً بررسی شود تا از توزیع یکنواخت بار اطمینان حاصل شود.

نکات فنی مهم هنگام تنظیم ساپورت فنری

رعایت چند اصل ساده می‌تواند کیفیت عملکرد سیستم را به شکل قابل توجهی افزایش دهد.

تنظیم همزمان تمام ساپورت‌ها

در تجهیزاتی که از چند ساپورت فنری استفاده می‌کنند، باید ارتفاع همه ساپورت‌ها به صورت هماهنگ تنظیم شود تا توزیع بار متعادل باشد.

توجه به میزان فشردگی فنر

هر فنر دارای محدوده فشردگی مجاز است. تنظیم بیش از حد باعث از بین رفتن خاصیت جذب ارتعاش خواهد شد.

در نظر گرفتن انبساط حرارتی

در سیستم‌های انتقال آب گرم یا سیالات داغ، تغییرات دما می‌تواند موجب تغییر طول لوله‌ها شود. تنظیم ارتفاع باید به گونه‌ای انجام شود که حرکت حرارتی محدود نشود.

استفاده از ابزار اندازه‌گیری دقیق

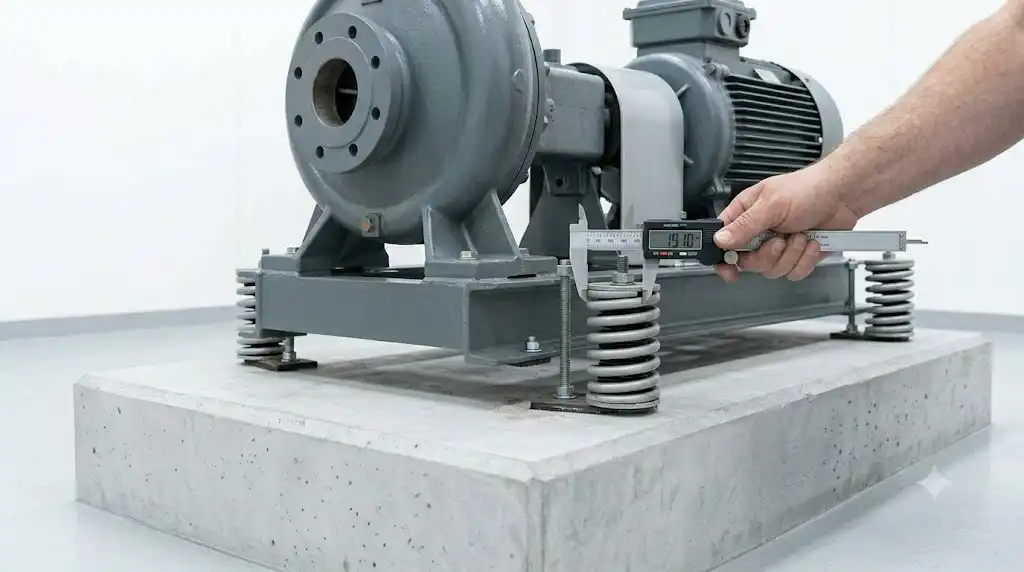

تراز لیزری، کولیس ارتفاع و ابزارهای کنترل ارتعاش می‌توانند دقت تنظیم را افزایش دهند.

استانداردهای مرتبط با نصب و تنظیم ساپورت فنری

برای طراحی و اجرای سیستم‌های ضدارتعاش، رعایت استانداردهای معتبر بین‌المللی ضروری است.

استاندارد ASHRAE

این استاندارد راهکارهای طراحی و کنترل ارتعاش در تجهیزات مکانیکی ساختمان را ارائه می‌دهد.

استاندارد MSS-SP-58 و MSS-SP-69

این مجموعه استانداردها به طراحی، انتخاب و نصب ساپورت‌های لوله و تجهیزات مرتبط اختصاص دارد.

استاندارد ANSI و ASTM

کیفیت مواد اولیه، خواص مکانیکی فنرها و مشخصات ساخت قطعات فلزی بر اساس این استانداردها کنترل می‌شود.

خطاهای رایج در تنظیم ارتفاع ساپورت فنری

بخش قابل توجهی از خرابی‌های سیستم‌های ضدارتعاش ناشی از اشتباهات اجرایی است.

تنظیم ارتفاع قبل از اعمال بار واقعی

اگر فنر پیش از نصب کامل تجهیزات تنظیم شود، پس از بارگذاری نهایی عملکرد مطلوبی نخواهد داشت.

توزیع نامتعادل بار

تنظیم غیریکسان ساپورت‌ها باعث می‌شود بخشی از وزن روی یک فنر متمرکز شود و سایر تکیه‌گاه‌ها عملکرد مناسبی نداشته باشند.

انتخاب فنر با ظرفیت نامناسب

استفاده از فنر بسیار سخت یا بسیار نرم، توانایی سیستم در جذب ارتعاش را کاهش می‌دهد.

بی‌توجهی به بازدیدهای دوره‌ای

پس از مدتی ممکن است به دلیل نشست سازه یا تغییر شرایط کاری، نیاز به تنظیم مجدد ارتفاع وجود داشته باشد.

راهکارهای کاربردی برای افزایش راندمان جذب ارتعاش

۱. پیش از نصب، بار واقعی و شرایط عملیاتی پمپ را به دقت محاسبه کنید.

۲. از ساپورت فنری با ظرفیت مناسب و مطابق کاتالوگ سازنده استفاده کنید.

۳. ارتفاع ساپورت را پس از نصب کامل و بارگذاری نهایی تنظیم نمایید.

۴. وضعیت فنرها و پیچ‌های تنظیم را در بازه‌های زمانی مشخص کنترل و سرویس کنید.

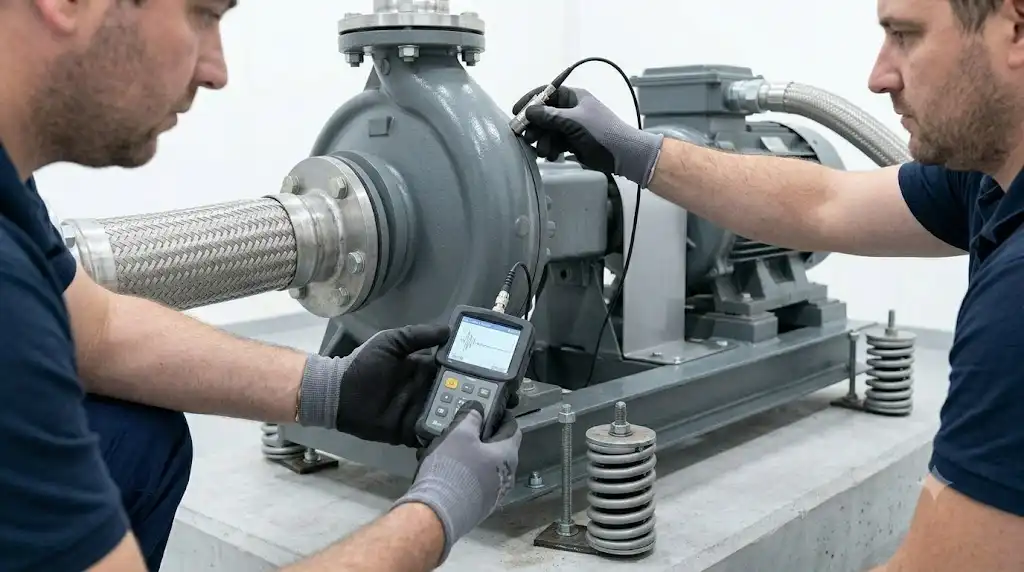

۵. برای سیستم‌های حساس، از تجهیزات پایش ارتعاش و آنالیز لرزش استفاده شود.

سناریوی اجرایی؛ تنظیم ساپورت فنری در یک موتورخانه صنعتی

فرض کنید در یک موتورخانه مرکزی، یک پمپ سانتریفیوژ با ظرفیت بالا برای سیستم سرمایش نصب شده است. پس از راه‌اندازی اولیه، لرزش محسوسی در خطوط لوله و بخشی از کف موتورخانه مشاهده می‌شود.

تیم فنی با بررسی وضعیت ساپورت‌ها متوجه می‌شود که ارتفاع دو ساپورت فنری کمتر از مقدار طراحی شده است و فنرها تقریباً در حالت فشرده کامل قرار دارند. پس از محاسبه مجدد بار و تنظیم ارتفاع بر اساس وزن واقعی پمپ و لوله‌ها، میزان ارتعاش به شکل قابل توجهی کاهش می‌یابد. همچنین صدای ناشی از عملکرد پمپ کمتر شده و فشار اضافی از روی اتصالات لوله برداشته می‌شود.

این مثال نشان می‌دهد که تنظیم صحیح ارتفاع ساپورت فنری تا چه اندازه در عملکرد پایدار و ایمن سیستم‌های مکانیکی مؤثر است.

روش درست تنظیم ارتفاع ساپورت فنری برای جذب ارتعاش پمپ چیست؟

برای تنظیم صحیح ارتفاع ساپورت فنری باید ابتدا وزن واقعی پمپ و تجهیزات متصل محاسبه شود، سپس فنرها پس از نصب کامل و اعمال بار نهایی در محدوده کاری استاندارد تنظیم شوند. تنظیم یکنواخت همه ساپورت‌ها و کنترل میزان فشردگی فنر باعث جذب بهتر ارتعاش و جلوگیری از انتقال لرزش به سازه خواهد شد.

پرسش‌های متداول

۱. ساپورت فنری چه کاربردی دارد؟

این تجهیز برای جذب ارتعاشات و کاهش انتقال لرزش از پمپ، لوله و تجهیزات دوار به سازه استفاده می‌شود.

۲. چرا تنظیم ارتفاع ساپورت فنری اهمیت دارد؟

زیرا عملکرد صحیح فنر و میزان جذب ارتعاش مستقیماً به ارتفاع و میزان پیش‌بار اعمال‌شده وابسته است.

۳. بهترین زمان برای تنظیم ارتفاع چه زمانی است؟

تنظیم نهایی باید پس از نصب کامل تجهیزات و اعمال بار واقعی انجام شود.

۴. اگر ارتفاع ساپورت کمتر از حد استاندارد باشد چه اتفاقی می‌افتد؟

فنر بیش از حد فشرده می‌شود و توانایی جذب لرزش را از دست می‌دهد.

۵. آیا لازم است ساپورت‌های فنری بازدید دوره‌ای شوند؟

بله، بازبینی منظم برای کنترل ارتفاع، وضعیت فنر و سلامت اتصالات ضروری است.

۶. چه عواملی بر انتخاب ظرفیت فنر تأثیر می‌گذارند؟

وزن تجهیزات، نوع پمپ، میزان ارتعاش، شرایط محیطی و بار عملیاتی خطوط لوله مهم‌ترین عوامل هستند.

۷. آیا می‌توان از یک نوع ساپورت فنری برای همه پمپ‌ها استفاده کرد؟

خیر، ظرفیت و مشخصات ساپورت باید بر اساس شرایط هر پروژه و محاسبات مهندسی انتخاب شود.
