ساپورت تأسیسات در سیستم گرمایش از کف؛ تفاوت‌ها با رادیاتور
سیستم گرمایش از کف به دلیل توزیع یکنواخت حرارت، کاهش نیاز به تجهیزات قابل مشاهده و امکان استفاده از دمای کاری پایین‌تر، یکی از روش‌های رایج گرمایش ساختمان‌های مسکونی، اداری و تجاری است. با وجود تفاوت عملکرد این سیستم با رادیاتور، شبکه لوله‌کشی همچنان به تجهیزات نگهدارنده و ساپورت‌های مناسب نیاز دارد. انتخاب نادرست ساپورت تأسیسات می‌تواند باعث جابه‌جایی لوله‌ها، آسیب مکانیکی، ایجاد تنش در اتصالات و دشواری عملیات نگهداری شود.
تفاوت اصلی ساپورت تأسیسات در گرمایش از کف با سیستم رادیاتوری به نحوه قرارگیری لوله‌ها، نوع بارگذاری، محل نصب و الزامات اجرایی مربوط می‌شود. در گرمایش از کف، تمرکز اصلی بر تثبیت دقیق مدارهای لوله در کف و نگهداری لوله‌های رفت‌وبرگشت و کلکتور است؛ در حالی که در سیستم رادیاتور، ساپورت‌ها بیشتر برای مهار لوله‌های توزیع، رایزرها و تجهیزات متصل به رادیاتور استفاده می‌شوند.
ساپورت تأسیسات در سیستم گرمایش از کف چیست؟
ساپورت تأسیسات مجموعه‌ای از تجهیزات و اتصالاتی است که برای نگهداری، تثبیت و کنترل موقعیت اجزای تأسیساتی به کار می‌رود. این اجزا می‌توانند شامل بست لوله، ریل، پایه، براکت، نگهدارنده، آویز و تجهیزات مهارکننده باشند.

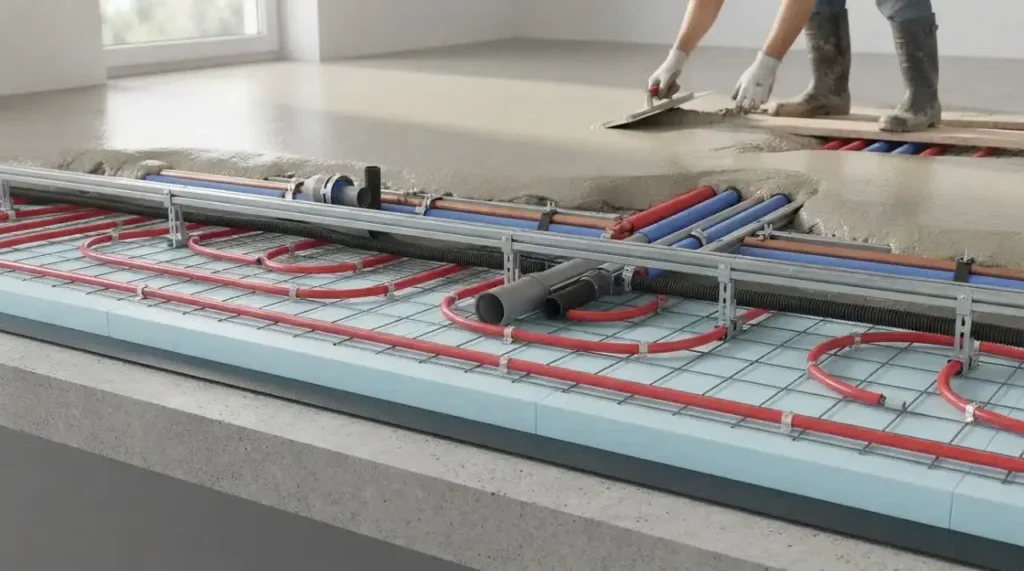

در گرمایش از کف، لوله‌های مدار حرارتی معمولاً روی عایق حرارتی یا داخل لایه مخصوص کف نصب می‌شوند. به همین دلیل، تثبیت مسیر لوله‌ها اهمیت زیادی دارد. فاصله مناسب بین نقاط مهار باید با توجه به نوع لوله، قطر آن، روش نصب و دستورالعمل تولیدکننده تعیین شود.
ساپورت مناسب علاوه بر حفظ مسیر طراحی‌شده، از حرکت ناخواسته لوله هنگام بتن‌ریزی یا اجرای لایه نهایی کف جلوگیری می‌کند. این موضوع به‌خصوص در محل تغییر مسیر، نزدیک کلکتور و نقاط اتصال اهمیت بیشتری دارد.
چرا ساپورت در گرمایش از کف اهمیت دارد؟
عملکرد صحیح گرمایش از کف به یکنواختی مدارهای حرارتی وابسته است. اگر لوله‌ها هنگام اجرای کف جابه‌جا شوند، فاصله واقعی مدارها با نقشه طراحی‌شده تغییر خواهد کرد.
از طرف دیگر، لوله‌های گرمایش از کف در معرض تغییرات دمایی قرار دارند. افزایش دمای سیال موجب انبساط حرارتی لوله می‌شود و اگر مسیر به شکل صحیح مهار نشده باشد، حرکت لوله می‌تواند به اتصالات یا پوشش کف منتقل شود.
مهم‌ترین دلایل استفاده از ساپورت و تجهیزات تثبیت‌کننده عبارت‌اند از:
- حفظ فاصله طراحی‌شده بین مدارهای حرارتی
- جلوگیری از جابه‌جایی لوله هنگام اجرای کف
- کنترل حرکات ناشی از انبساط و انقباض حرارتی
- کاهش احتمال آسیب مکانیکی به لوله
- ایجاد مسیر منظم برای رفت‌وبرگشت مدارها
- افزایش قابلیت نگهداری سیستم
- جلوگیری از وارد شدن بار اضافی به اتصالات

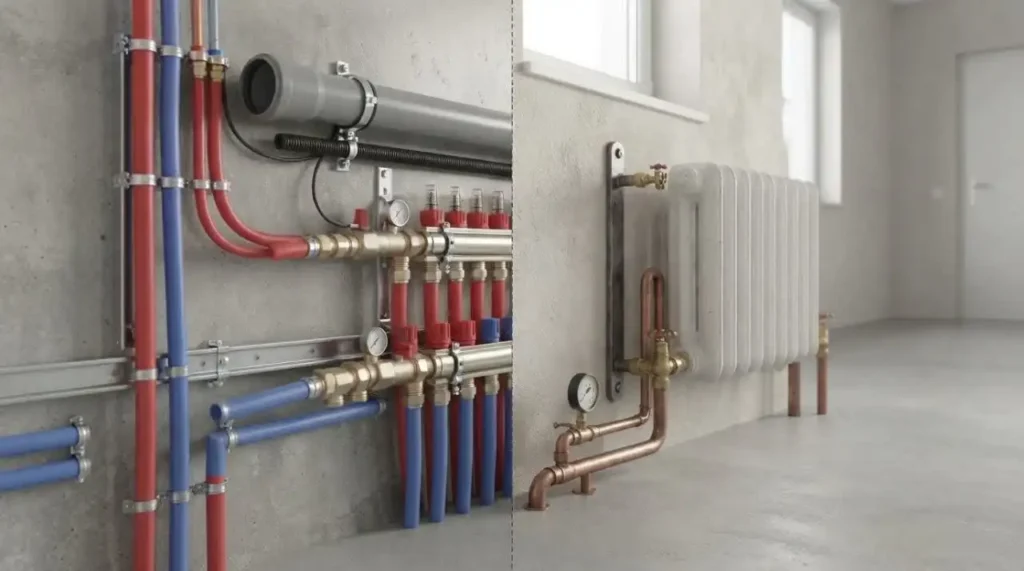

تفاوت ساپورت گرمایش از کف با ساپورت رادیاتور
اگرچه هر دو سیستم از شبکه لوله‌کشی استفاده می‌کنند، نوع ساپورت مورد نیاز آنها یکسان نیست. تفاوت اصلی به شیوه انتقال حرارت و محل عبور لوله‌ها مربوط می‌شود.
| ویژگی | گرمایش از کف | سیستم رادیاتوری |
|---|---|---|
| محل اصلی لوله‌کشی | کف ساختمان | دیوار، سقف کاذب، کف یا رایزر |
| هدف اصلی مهار | تثبیت مدارهای حرارتی | نگهداری و مهار خطوط لوله |
| تراکم نقاط مهار | معمولاً وابسته به آرایش مدار | وابسته به قطر، مسیر و شرایط نصب |
| اهمیت فاصله مدارها | بسیار زیاد | مطرح نیست |
| محل حساس | کلکتور و تغییر مسیرها | اتصالات، رایزرها و انشعابات |
| نوع بارگذاری | عمدتاً مرتبط با وزن و حرکات لوله و لایه کف | وزن لوله، سیال و تجهیزات |
| دسترسی تعمیراتی | بیشتر در محل کلکتور | در طول مسیر لوله و اتصالات |
در نتیجه، نمی‌توان یک الگوی ثابت برای هر دو سیستم در نظر گرفت. طراحی ساپورت باید با نقشه تأسیسات، جنس لوله و شرایط سازه‌ای ساختمان هماهنگ باشد.
انواع ساپورت مورد استفاده در گرمایش از کف

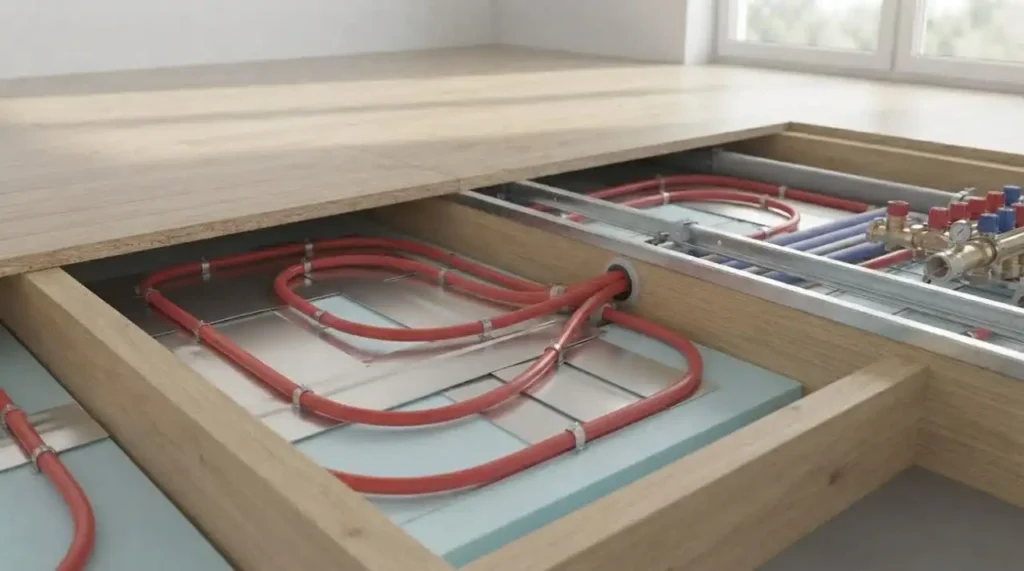

بست و گیره تثبیت‌کننده لوله
بست‌های مخصوص می‌توانند لوله را در موقعیت مشخص روی لایه زیرین نگه دارند. جنس، ابعاد و فاصله نصب این قطعات باید متناسب با نوع لوله انتخاب شود.
ریل و پروفیل نگهدارنده
در برخی روش‌های اجرایی از ریل‌های مخصوص برای ایجاد مسیر منظم و کنترل موقعیت لوله استفاده می‌شود. این روش زمانی کاربرد بیشتری دارد که نظم مدارها و سرعت اجرای سیستم اهمیت بالایی داشته باشد.

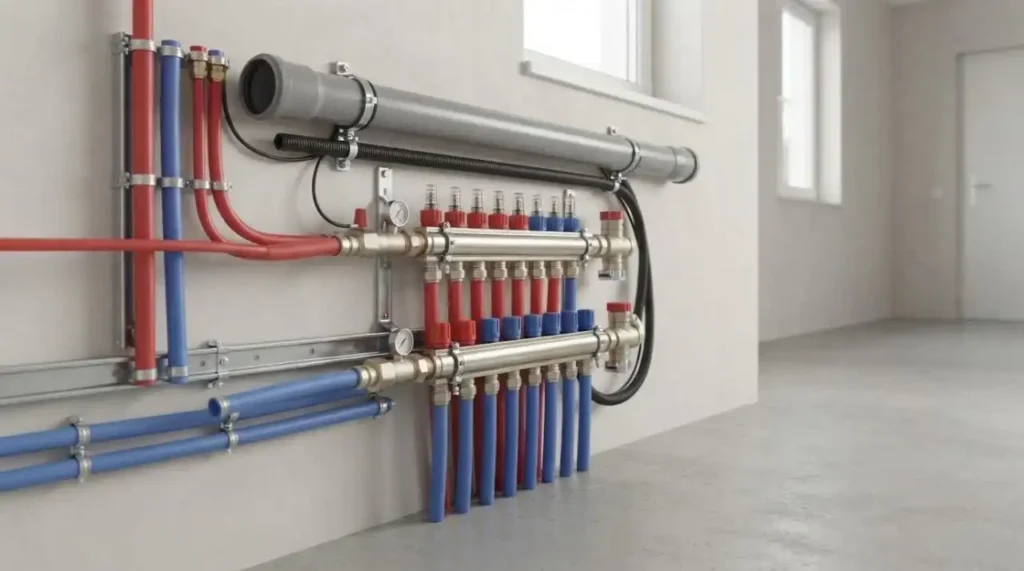

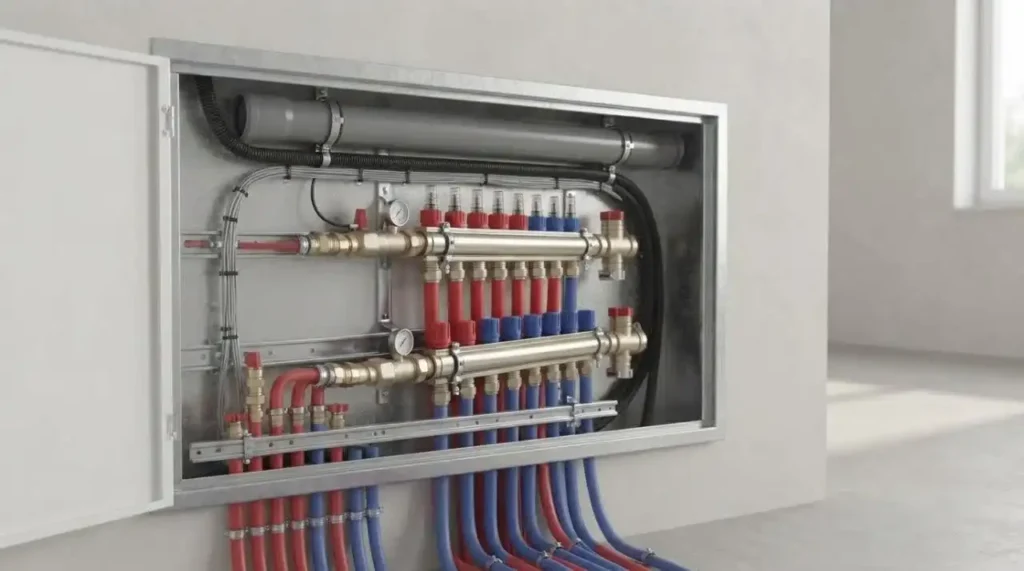

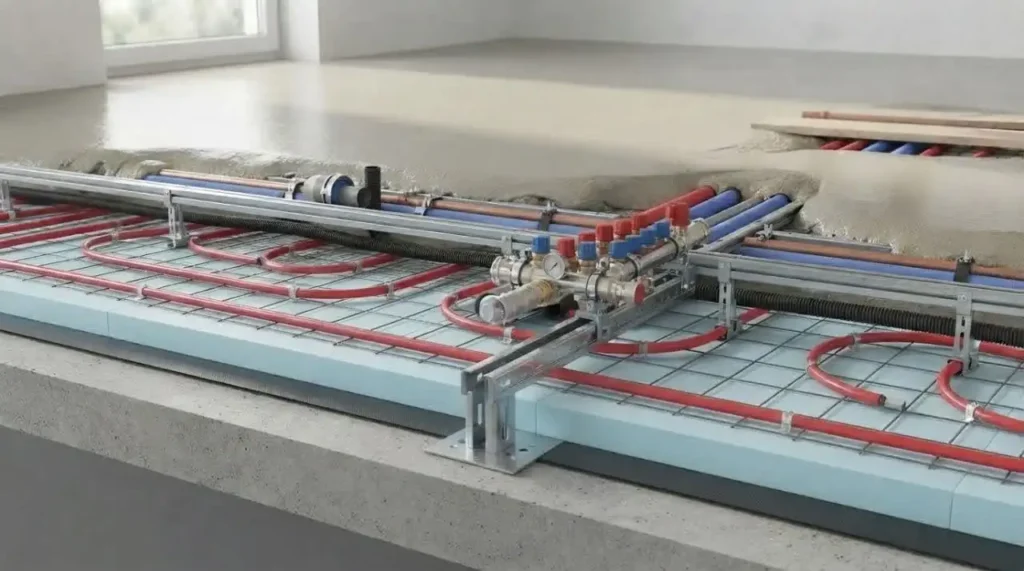

ساپورت کلکتور
کلکتور یکی از مهم‌ترین قسمت‌های گرمایش از کف است. وزن کلکتور، شیرها، اتصالات و لوله‌های متصل به آن باید توسط پایه یا براکت مناسب تحمل شود.
نصب کلکتور بدون مهار کافی می‌تواند باعث انتقال نیرو به اتصالات شود. استفاده از ساپورت مستقل، فشار واردشده به محل اتصال لوله‌ها را کاهش می‌دهد.
ساپورت خطوط رفت و برگشت
لوله‌هایی که مدارهای گرمایش از کف را به کلکتور متصل می‌کنند، باید در مسیر مناسب مهار شوند. نوع ساپورت این بخش بیشتر به روش اجرای تأسیسات و محل عبور لوله بستگی دارد.
استانداردها و نکات فنی مهم
انتخاب ساپورت نباید صرفاً بر اساس قیمت یا ظاهر قطعه انجام شود. مشخصات فنی لوله، شرایط محیطی، نوع سازه و الزامات پروژه باید هم‌زمان بررسی شوند.
استانداردهای مرتبط با لوله‌های گرمایش از کف مانند EN 1264 در طراحی و اجرای سیستم‌های گرمایش سطحی اهمیت دارند. همچنین استانداردها و دستورالعمل‌های مربوط به نوع لوله، عایق، اتصالات و تجهیزات مکانیکی باید طبق مشخصات پروژه بررسی شوند.
در سیستم‌های تأسیساتی، مبحث چهاردهم مقررات ملی ساختمان نیز برای طراحی و اجرای تأسیسات مکانیکی ساختمان اهمیت دارد. علاوه بر آن، دستورالعمل کارخانه سازنده لوله و تجهیزات نصب باید مبنای تعیین فاصله مهارها و روش تثبیت قرار گیرد.
نکته مهم این است که فاصله دقیق ساپورت را نمی‌توان برای تمام پروژه‌ها یک عدد ثابت در نظر گرفت. قطر لوله، جنس آن، دمای کاری، نوع سطح زیرین و روش نصب روی این فاصله اثر می‌گذارند.
مراحل اصولی اجرای ساپورت گرمایش از کف
۱. بررسی نقشه مدارها
پیش از نصب، نقشه گرمایش از کف باید بررسی شود. مسیر مدارها، محل کلکتور، فاصله لوله‌ها و نقاط عبور باید مشخص باشند.
۲. آماده‌سازی سطح
سطح زیرین باید از نظر تراز بودن، تمیزی و آماده‌بودن برای نصب لایه‌های سیستم بررسی شود. وجود برجستگی یا جسم تیز می‌تواند به لوله آسیب بزند.
۳. تعیین مسیر لوله
پس از مشخص شدن آرایش مدارها، مسیر لوله‌گذاری روی سطح علامت‌گذاری می‌شود. رعایت فاصله طراحی‌شده میان مدارها برای توزیع مناسب حرارت اهمیت دارد.
۴. تثبیت لوله
لوله با بست، گیره یا سیستم نگهدارنده مناسب در موقعیت تعیین‌شده ثابت می‌شود. نقاط تغییر جهت معمولاً به توجه بیشتری نیاز دارند تا لوله هنگام اجرای لایه کف جابه‌جا نشود.
۵. کنترل اتصالات کلکتور
تمام خطوط رفت و برگشت باید بدون اعمال فشار اضافی به اتصال کلکتور نصب شوند. ساپورت کلکتور نیز باید توانایی تحمل وزن مجموعه را داشته باشد.
۶. آزمایش پیش از پوشاندن لوله‌ها
پیش از اجرای لایه نهایی کف، سیستم باید مطابق دستورالعمل پروژه از نظر آب‌بندی و فشار بررسی شود. این مرحله فرصت مناسبی برای شناسایی نشتی یا آسیب احتمالی ایجادشده هنگام نصب است.
۵ راهکار کاربردی برای انتخاب ساپورت مناسب
انتخاب بر اساس جنس لوله
لوله‌های PEX، PE-RT و انواع چندلایه ممکن است رفتار مکانیکی متفاوتی داشته باشند. بنابراین، بست و نگهدارنده باید با قطر و جنس لوله سازگار باشد.
کنترل انبساط حرارتی
لوله در اثر تغییر دما دچار تغییر طول می‌شود. ساپورت نباید به شکلی انتخاب شود که تمام حرکات طبیعی لوله را به‌صورت غیرضروری محدود کند.
تقویت نقاط حساس
نزدیکی کلکتور، محل تغییر جهت و بخش‌های دارای اتصال باید با دقت بیشتری مهار شوند. چنین نقاطی معمولاً تحت تأثیر نیروهای بیشتری قرار می‌گیرند.
استفاده از قطعات مقاوم
رطوبت و شرایط محیطی می‌توانند روی دوام ساپورت اثر بگذارند. برای محیط‌های مستعد خوردگی، استفاده از قطعات دارای پوشش مناسب یا متریال مقاوم اهمیت دارد.
هماهنگی با لایه‌های کف
ارتفاع ساپورت و نحوه نصب آن نباید باعث ایجاد برآمدگی یا کاهش ضخامت مورد نیاز لایه‌های کف شود. هماهنگی میان تأسیسات، عایق و کف‌سازی از خطاهای اجرایی جلوگیری می‌کند.
خطاهای رایج در اجرای ساپورت گرمایش از کف
یکی از اشتباهات متداول، استفاده از بست نامناسب برای قطر لوله است. بست بیش از حد سفت می‌تواند به لوله فشار وارد کند و بست شل نیز توانایی تثبیت مسیر را کاهش می‌دهد.
بی‌توجهی به فاصله مدارها نیز مشکل دیگری است. تغییر فاصله لوله‌ها می‌تواند توزیع حرارت را از وضعیت طراحی‌شده خارج کند.
اجرای کف بدون بررسی وضعیت لوله‌ها نیز ریسک بالایی دارد. اگر لوله در زمان بتن‌ریزی یا اجرای لایه کف جابه‌جا شود، اصلاح آن پس از اتمام کار بسیار دشوار خواهد بود.
استفاده از ساپورت ضعیف برای کلکتور نیز می‌تواند به اتصالات فشار وارد کند. وزن مجموعه کلکتور و شیرآلات باید توسط یک نگهدارنده مناسب به سازه منتقل شود.
سناریوی اجرایی؛ مقایسه یک واحد مسکونی
فرض کنید یک واحد مسکونی به سیستم گرمایش از کف مجهز شده است. در این حالت، بیشتر لوله‌های حرارتی در ساختار کف قرار می‌گیرند و ساپورت آنها وظیفه تثبیت مدارها را بر عهده دارد.
اگر همین ساختمان به سیستم رادیاتوری مجهز شود، مسیر لوله‌ها ممکن است از دیوار، کف یا سقف کاذب عبور کند. بنابراین ساپورت‌ها باید وزن لوله و سیال را تحمل کرده و مسیر را در برابر حرکت‌های ناشی از دما و ارتعاش کنترل کنند.
در نتیجه، حتی اگر قطر لوله‌ها در دو سیستم مشابه باشد، نوع و آرایش ساپورت‌ها لزوماً یکسان نخواهد بود.
آیا ساپورت گرمایش از کف باید به سازه متصل شود؟
پاسخ به روش اجرای سیستم بستگی دارد. لوله‌های مدار گرمایش از کف معمولاً روی ساختار مخصوص کف تثبیت می‌شوند و الزاماً مانند خطوط لوله تأسیسات سقفی به سازه متصل نیستند.
با این حال، تجهیزاتی مانند کلکتور، خطوط اصلی و رایزرها ممکن است به ساپورت‌های مستقل متصل به دیوار یا سازه نیاز داشته باشند. نوع اتصال باید بر اساس بار واردشده و جزئیات اجرایی پروژه تعیین شود.
جمع‌بندی
ساپورت تأسیسات در گرمایش از کف با ساپورت مورد استفاده در سیستم رادیاتوری تفاوت عملکردی دارد. در گرمایش از کف، کنترل موقعیت مدارها، حفظ فاصله لوله‌ها، تثبیت مسیر و حفاظت از اتصالات اهمیت بیشتری پیدا می‌کند؛ در حالی که سیستم رادیاتوری بیشتر به مهار خطوط توزیع، رایزرها و تجهیزات متصل به آنها نیاز دارد.
انتخاب صحیح بست، گیره، ریل و پایه کلکتور باید بر اساس جنس و قطر لوله، شرایط حرارتی، روش اجرای کف، بار تجهیزات و دستورالعمل سازنده انجام شود. رعایت این اصول علاوه بر افزایش دوام سیستم، احتمال جابه‌جایی لوله و آسیب به اتصالات را کاهش می‌دهد.
سوالات متداول
آیا ساپورت گرمایش از کف با ساپورت رادیاتور متفاوت است؟
بله. آرایش لوله‌ها و نحوه انتقال بار در این دو سیستم متفاوت است و به همین دلیل نوع و محل استفاده از ساپورت نیز تغییر می‌کند.
آیا برای لوله‌های گرمایش از کف حتماً باید از بست استفاده کرد؟
برای تثبیت صحیح لوله‌ها معمولاً به تجهیزات نگهدارنده نیاز است، اما نوع و روش مهار باید مطابق سیستم نصب و دستورالعمل سازنده انتخاب شود.
بهترین ساپورت برای کلکتور گرمایش از کف چیست؟
پایه یا براکت مخصوص کلکتور که توانایی تحمل وزن مجموعه و انتقال بار به سطح مناسب را داشته باشد، گزینه رایج است.
فاصله ساپورت لوله گرمایش از کف چقدر است؟
عدد ثابتی برای تمام شرایط وجود ندارد. قطر و جنس لوله، دمای کاری، نوع سیستم نصب و دستورالعمل تولیدکننده در تعیین فاصله مهار مؤثر هستند.
آیا بست نامناسب می‌تواند به لوله گرمایش از کف آسیب بزند؟
بله. فشار بیش از حد، لبه‌های تیز یا انتخاب بست ناسازگار با لوله می‌تواند موجب آسیب مکانیکی یا محدود شدن نامناسب حرکت لوله شود.
آیا قبل از کف‌سازی باید لوله‌های گرمایش از کف تست شوند؟
بله. کنترل و آزمایش سیستم پیش از پوشاندن لوله‌ها، امکان شناسایی نشتی و آسیب‌های احتمالی را فراهم می‌کند.
آیا ساپورت رادیاتور را می‌توان برای گرمایش از کف استفاده کرد؟
در حالت کلی نباید بدون بررسی فنی چنین کاری انجام شود. هر ساپورت باید بر اساس نوع لوله، محل نصب، بار و روش اجرای سیستم انتخاب شود.
مهم‌ترین بخش برای ساپورت‌گذاری در گرمایش از کف کجاست؟
مسیر مدارها، نقاط تغییر جهت، محل اتصال به کلکتور و خود مجموعه کلکتور از قسمت‌هایی هستند که به تثبیت و کنترل دقیق‌تری نیاز دارند.
