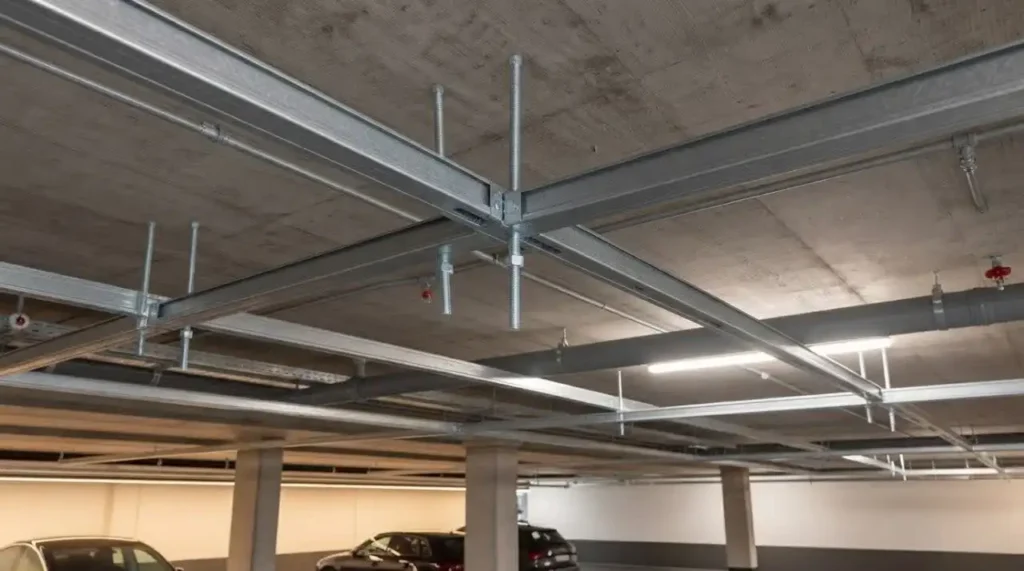

اجرای ساپورت در پارکینگ‌های با سقف اکسپوز؛ اهمیت زیبایی و دوام
پارکینگ‌های دارای سقف اکسپوز برخلاف فضاهای دارای سقف کاذب، تمام اجزای تأسیسات مکانیکی و الکتریکی را در معرض دید قرار می‌دهند. به همین دلیل، اجرای ساپورت در این فضاها فقط یک عملیات فنی برای تحمل وزن لوله‌ها و تجهیزات نیست؛ بلکه بخشی از طراحی بصری، ایمنی و دوام ساختمان محسوب می‌شود. انتخاب صحیح نوع ساپورت، محل نصب، پوشش سطحی و نحوه چیدمان خطوط می‌تواند ظاهر سقف را منظم نگه دارد و هم‌زمان از تغییر شکل، خوردگی و آسیب تجهیزات جلوگیری کند.
در پارکینگ‌های اکسپوز، کوچک‌ترین بی‌نظمی در مسیر لوله‌ها یا اختلاف ارتفاع ساپورت‌ها به‌سرعت قابل مشاهده است. از طرف دیگر، این محیط‌ها معمولاً با رطوبت، گردوغبار، دود خودرو و تغییرات دمایی مواجه هستند؛ بنابراین مقاومت ساپورت در برابر خوردگی و شرایط محیطی اهمیت ویژه‌ای دارد. اجرای اصولی باید میان ظرفیت باربری، دسترسی تعمیراتی، هماهنگی تأسیسات و کیفیت ظاهری تعادل ایجاد کند.
ساپورت در پارکینگ سقف اکسپوز چیست؟
ساپورت تأسیسات مجموعه‌ای از قطعات فلزی یا مهاربندی‌هایی است که برای نگهداری و تثبیت لوله‌ها، کانال‌ها، کابل‌ها و تجهیزات به کار می‌رود. این مجموعه می‌تواند شامل ریل، براکت، آویز، بست لوله، پروفیل، پایه و متعلقات اتصال باشد.
وقتی سقف پارکینگ به‌صورت اکسپوز اجرا می‌شود، ساپورت‌ها معمولاً بدون پوشش معماری در معرض دید قرار می‌گیرند. بنابراین، علاوه بر محاسبات فنی، نحوه قرارگیری آنها نیز باید از نظر بصری کنترل شود.
ساپورت مناسب باید بار مرده تجهیزات، وزن سیال داخل لوله‌ها و نیروهای ناشی از شرایط بهره‌برداری را تحمل کند. در خطوط خاص، نیروهای حرارتی، ارتعاشی یا دینامیکی نیز باید در طراحی لحاظ شوند.
چرا اجرای ساپورت در سقف اکسپوز اهمیت بیشتری دارد؟
وجود سقف کاذب بسیاری از ناهماهنگی‌های تأسیساتی را پنهان می‌کند، اما چنین امکانی در پارکینگ اکسپوز وجود ندارد. مسیرهای تأسیساتی بخشی از نمای داخلی فضا هستند و هرگونه بی‌نظمی مستقیماً دیده می‌شود.
از نظر فنی نیز شرایط پارکینگ می‌تواند سخت‌تر از بسیاری از فضاهای داخلی باشد. رطوبت، نمک‌های موجود در محیط، آلودگی هوا و احتمال برخورد خودرو با تجهیزات نزدیک به ارتفاع پایین، همگی روی دوام سیستم اثر می‌گذارند.
مهم‌ترین اهداف اجرای اصولی ساپورت عبارت‌اند از:
- تحمل مطمئن وزن تجهیزات و خطوط
- جلوگیری از افتادگی و تغییر شکل لوله‌ها
- ایجاد نظم بصری در سقف
- کاهش ارتعاش و حرکت ناخواسته تجهیزات
- افزایش مقاومت در برابر خوردگی
- فراهم کردن دسترسی مناسب برای تعمیرات
- جلوگیری از انتقال بار نامناسب به سازه
- افزایش عمر مفید تأسیسات
ویژگی‌های ساپورت مناسب برای پارکینگ اکسپوز
ساپورت مورد استفاده در چنین فضایی باید هم‌زمان چند ویژگی داشته باشد. ظرفیت باربری نخستین معیار است و ظاهر قطعه نباید باعث شود الزامات مهندسی نادیده گرفته شوند.
مقاومت در برابر خوردگی نیز اهمیت بالایی دارد. انتخاب فولاد گالوانیزه، پوشش مناسب یا متریال مقاوم باید بر اساس شرایط محیطی و مشخصات پروژه انجام شود.

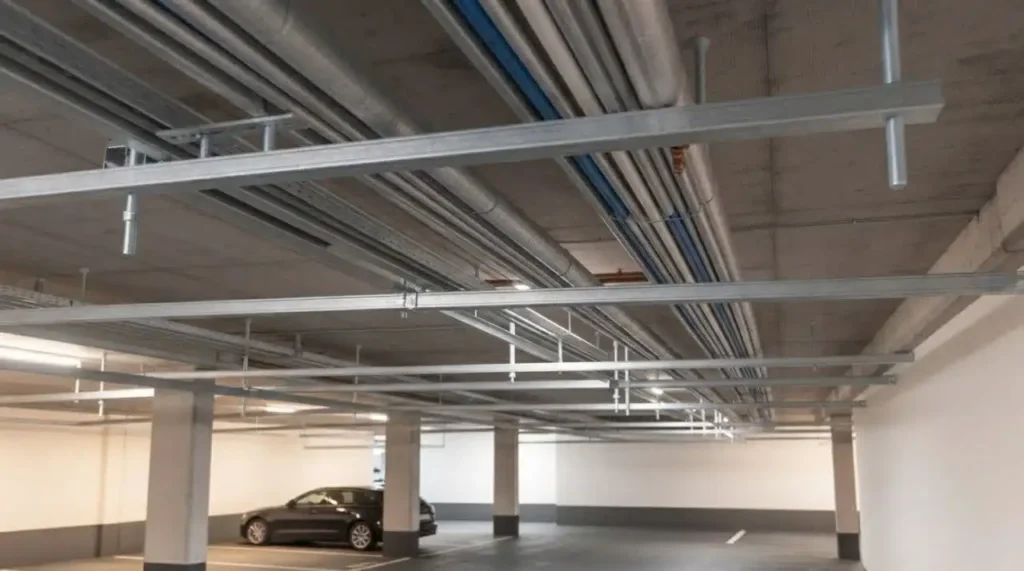

ظاهر منظم، ویژگی مهم دیگری است که در سقف اکسپوز اهمیت پیدا می‌کند. هم‌راستایی ریل‌ها، یکسان بودن ارتفاع آویزها و رعایت فاصله مناسب بین خطوط، نمای نهایی را حرفه‌ای‌تر می‌کند.
انواع ساپورت مورد استفاده در پارکینگ‌های اکسپوز

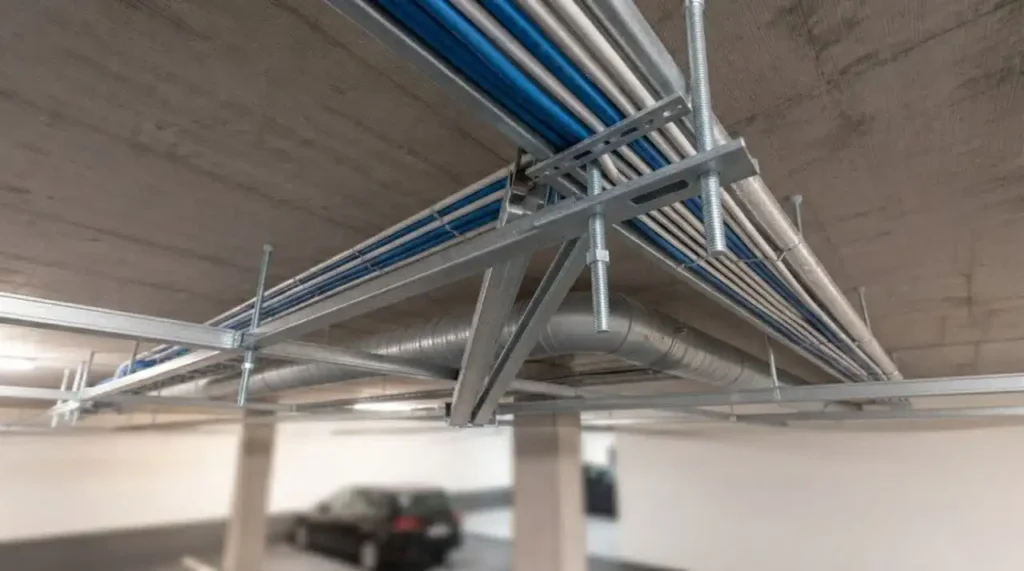

ساپورت پروفیلی
پروفیل‌های فولادی و سیستم‌های ریل‌دار امکان ایجاد یک ساختار منظم برای نگهداری چند خط تأسیساتی را فراهم می‌کنند. این روش در فضاهایی که چند مسیر لوله یا کابل در کنار یکدیگر قرار دارند، کاربرد زیادی دارد.
مزیت مهم این سیستم، قابلیت تنظیم و توسعه آن است. همچنین می‌توان مسیرهای مختلف را با نظم بیشتری کنار یکدیگر قرار داد.

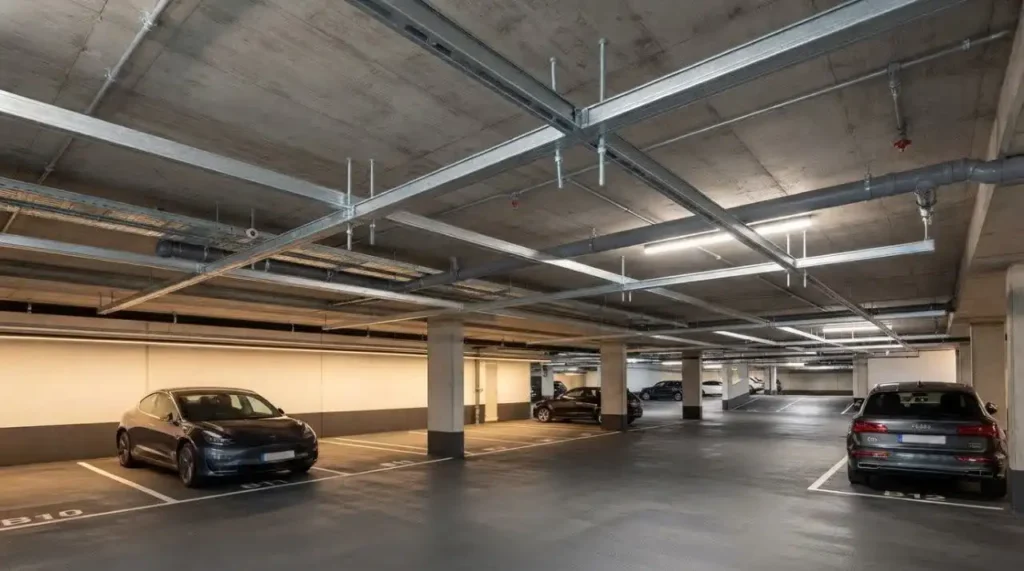

ساپورت آویز

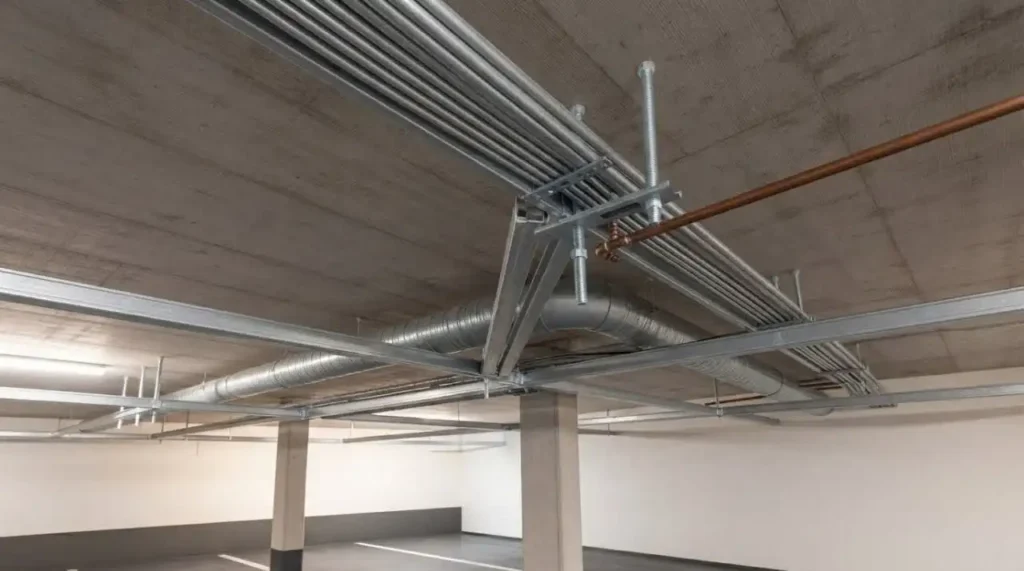

آویزهای رزوه‌ای و سیستم‌های مشابه برای اتصال خطوط تأسیساتی به سقف سازه‌ای استفاده می‌شوند. طول آویز باید با توجه به ارتفاع مورد نیاز و شرایط بارگذاری انتخاب شود.
در سقف اکسپوز، اختلاف طول آویزها به‌وضوح دیده می‌شود. بنابراین اجرای دقیق و هم‌تراز کردن نقاط اتصال اهمیت بیشتری پیدا می‌کند.
براکت دیواری
برخی خطوط در امتداد دیوار یا نزدیک آن قرار دارند و به براکت‌های دیواری نیاز پیدا می‌کنند. این نوع ساپورت باید علاوه بر تحمل بار، در برابر نیروهای جانبی نیز مقاومت کافی داشته باشد.
ساپورت تأسیسات چندگانه
گاهی چند سیستم شامل لوله‌های آب، آتش‌نشانی، تهویه، برق و سایر تجهیزات در یک محدوده عبور می‌کنند. در چنین شرایطی، استفاده از سیستم‌های چندطبقه یا چندخطی می‌تواند فضای اشغال‌شده را کاهش دهد.
زیبایی در اجرای ساپورت سقف اکسپوز
زیبایی تأسیسات به معنی حذف اجزای فنی یا قربانی کردن الزامات مهندسی نیست. هدف اصلی، ایجاد یک نظم بصری کنترل‌شده میان اجزایی است که به‌صورت طبیعی در معرض دید قرار دارند.
چیدمان موازی خطوط، رعایت فاصله مشخص، انتخاب رنگ یا پوشش هماهنگ و هم‌ترازی ساپورت‌ها می‌تواند ظاهر سقف را منسجم کند. حتی مسیر عبور لوله‌ها نیز بهتر است پیش از اجرای نهایی با سایر رشته‌های تأسیساتی هماهنگ شود.
در ساختمان‌های مدرن، گاهی رنگ‌آمیزی تأسیسات و ساپورت‌ها بخشی از طراحی داخلی محسوب می‌شود. با این حال، نوع رنگ و پوشش باید با جنس قطعه و الزامات مقاومت در برابر خوردگی سازگار باشد.
دوام ساپورت و نقش پوشش ضدخوردگی
پارکینگ محیطی است که احتمال تماس تأسیسات با رطوبت و آلاینده‌ها وجود دارد. ساپورت فولادی بدون محافظت مناسب ممکن است به‌مرور دچار خوردگی شود و ظرفیت عملکردی آن کاهش پیدا کند.

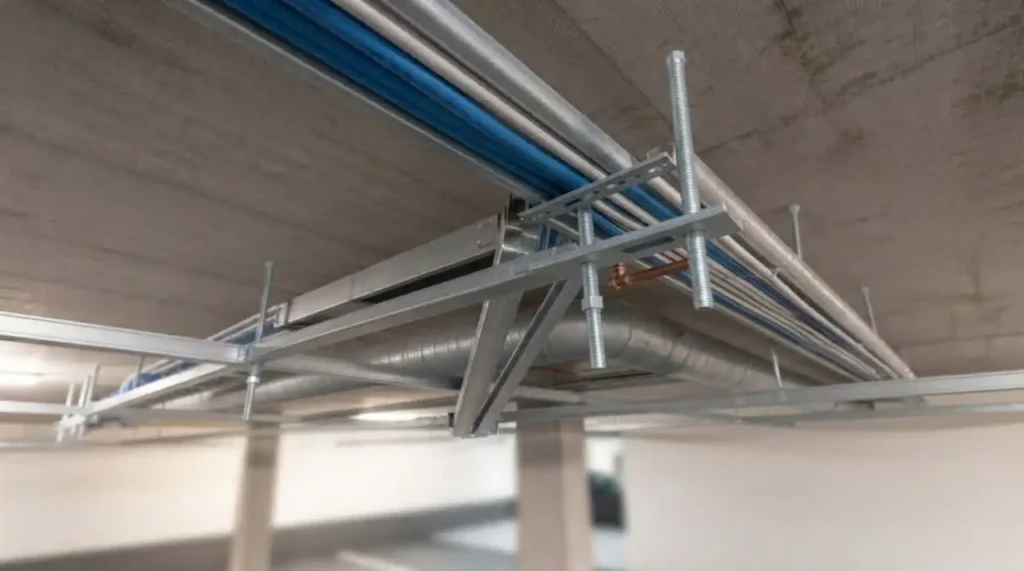

گالوانیزه گرم، گالوانیزه سرد و پوشش‌های رنگی صنعتی هرکدام شرایط کاربرد متفاوتی دارند. انتخاب میان آنها باید با توجه به محیط، ضخامت قطعه، میزان رطوبت و مشخصات فنی پروژه انجام شود.
محل برش یا سوراخ‌کاری قطعات نیز نباید نادیده گرفته شود. در صورت آسیب دیدن پوشش محافظ، ترمیم مناسب می‌تواند از شروع خوردگی در نقاط آسیب‌دیده جلوگیری کند.
استانداردها و الزامات فنی اجرای ساپورت
طراحی ساپورت باید با الزامات سازه‌ای و مکانیکی پروژه هماهنگ باشد. ظرفیت باربری، نوع اتصال، فاصله مهارها و روش انتقال بار باید بر اساس محاسبات مهندسی و مشخصات تجهیزات تعیین شوند.
استانداردهای مرتبط با سیستم‌های ساپورت، لوله‌کشی و حفاظت در برابر حریق نیز بسته به نوع تأسیسات اهمیت پیدا می‌کنند. برای نمونه، در سیستم‌های اطفای حریق، الزامات مربوط به مهاربندی لوله‌ها باید مطابق استاندارد و مشخصات طراحی همان سیستم بررسی شود.
مقررات ملی ساختمان نیز در بخش‌های مرتبط با تأسیسات مکانیکی، سازه و ایمنی باید مورد توجه قرار گیرد. همچنین دستورالعمل تولیدکننده تجهیزات می‌تواند محدودیت‌های خاصی برای نوع اتصال یا فاصله ساپورت مشخص کند.
نکته مهم این است که نمی‌توان یک فاصله ثابت را برای تمام لوله‌ها و تجهیزات تجویز کرد. قطر لوله، جنس، وزن، نوع سیال، دمای کار، شرایط لرزه‌ای و نوع ساپورت روی طراحی فاصله مهارها اثر دارند.
مراحل اجرای ساپورت در پارکینگ سقف اکسپوز
۱. برداشت دقیق وضعیت سقف
ابتدا محل تیرها، دال، تأسیسات موجود و ارتفاع مفید پارکینگ مشخص می‌شود. این اطلاعات پایه طراحی مسیر ساپورت‌ها را تشکیل می‌دهد.
۲. تهیه نقشه هماهنگی تأسیسات
مسیر لوله‌ها، کانال‌ها، سینی کابل و تجهیزات باید با یکدیگر هماهنگ شوند. برخورد چند رشته تأسیساتی در زمان اجرا معمولاً نتیجه نبود هماهنگی کافی در مرحله طراحی است.
۳. تعیین نقاط اتصال
نقاط اتصال ساپورت به سازه باید با توجه به ظرفیت باربری و نوع سقف مشخص شوند. اتصال مستقیم به قسمت‌های نامناسب می‌تواند باعث کاهش ایمنی یا آسیب به سازه شود.
۴. انتخاب نوع ساپورت
بر اساس وزن و آرایش تأسیسات، نوع پروفیل، براکت، آویز یا بست انتخاب می‌شود. در این مرحله شرایط خوردگی و الزامات ظاهری نیز باید در نظر گرفته شود.
۵. نصب و تراز کردن
ساپورت‌ها پس از نصب باید از نظر ارتفاع، راستا و فاصله بررسی شوند. اجرای تراز و منظم در سقف اکسپوز اهمیت دوچندان دارد، زیرا خطاهای ظاهری پس از پایان کار به‌سادگی قابل مشاهده خواهند بود.
۶. کنترل نهایی
در پایان، ظرفیت اتصال، سفتی پیچ‌ها، وضعیت پوشش، هم‌راستایی مسیرها و دسترسی به تجهیزات بررسی می‌شود. مستندسازی این کنترل‌ها نیز برای نگهداری آینده ساختمان مفید است.
۵ راهکار کاربردی برای اجرای حرفه‌ای ساپورت
طراحی یکپارچه پیش از اجرا
بهتر است مسیر تمام رشته‌های تأسیساتی پیش از شروع نصب نهایی هماهنگ شود. این کار تعداد تغییر مسیرها و ساپورت‌های اضافی را کاهش می‌دهد.
ایجاد نظم در خطوط
لوله‌هایی که مسیر مشترک دارند بهتر است تا حد امکان با فاصله و ارتفاع منظم اجرا شوند. چنین چیدمانی علاوه بر زیبایی، عملیات تعمیر و بازرسی را ساده‌تر می‌کند.
استفاده از قطعات مقاوم
در محیط‌های مرطوب، انتخاب ساپورت مقاوم در برابر خوردگی اهمیت ویژه‌ای دارد. ضخامت، پوشش و جنس قطعه باید متناسب با شرایط بهره‌برداری انتخاب شود.
تقویت نقاط حساس
اتصالات سنگین، شیرآلات، تجهیزات مکانیکی و تغییر مسیرهای مهم ممکن است به ساپورت اضافی نیاز داشته باشند. انتقال وزن تجهیزات به لوله‌ها به‌جای ساپورت مستقل، یکی از خطاهای مهم اجرایی است.
توجه به ظاهر نهایی
پیش از اجرای نهایی، ارتفاع و موقعیت مسیرها بررسی شود. در سقف اکسپوز، چند سانتی‌متر اختلاف در ارتفاع خطوط می‌تواند نظم بصری کل سقف را تحت تأثیر قرار دهد.
خطاهای رایج در اجرای ساپورت سقف اکسپوز
استفاده از ساپورت ضعیف یکی از مهم‌ترین خطاهاست. قطعه‌ای که ظرفیت باربری کافی ندارد، ممکن است در طول زمان دچار تغییر شکل شود.
بی‌توجهی به خوردگی نیز می‌تواند عمر سیستم را کاهش دهد. محیط پارکینگ همیشه شرایط یکسانی ندارد و باید میزان رطوبت و عوامل خورنده در انتخاب پوشش لحاظ شود.
اجرای ساپورت پیش از هماهنگی مسیرها، مشکل دیگری است که معمولاً باعث تداخل لوله‌ها و کانال‌ها می‌شود. اصلاح این وضعیت پس از نصب، هزینه و زمان بیشتری ایجاد می‌کند.
اتصال نامناسب به سقف نیز نباید نادیده گرفته شود. نوع انکر، پیچ یا اتصال باید متناسب با جنس سازه و بار موردنظر انتخاب شود.
از طرف دیگر، تمرکز بیش از حد روی زیبایی می‌تواند خطرناک باشد. کاهش تعداد ساپورت یا استفاده از قطعات سبک‌تر صرفاً برای رسیدن به ظاهر مینیمال، نباید ظرفیت باربری و الزامات ایمنی را تحت تأثیر قرار دهد.
سناریوی اجرایی در یک پارکینگ چندطبقه
فرض کنید یک پارکینگ چندطبقه دارای سیستم تهویه، شبکه آتش‌نشانی، لوله‌های آب و سینی کابل است. نبود هماهنگی بین این چهار مسیر باعث می‌شود چندین خط در یک محدوده از سقف با یکدیگر تداخل داشته باشند.
راهکار مناسب، تعیین یک مسیر مشترک برای هر گروه تأسیساتی و تعریف ارتفاع‌های مشخص است. خطوط سنگین‌تر می‌توانند در تراز مناسب قرار بگیرند و مسیرهای سبک‌تر در طبقات بالاتر یا کنار آنها سازمان‌دهی شوند.
پس از تعیین مسیر، سیستم ساپورت متناسب با بار طراحی می‌شود. نتیجه چنین رویکردی، سقفی منظم‌تر، دسترسی بهتر به تجهیزات و کاهش احتمال برخورد خطوط در آینده خواهد بود.
تأثیر ساپورت مناسب بر نگهداری پارکینگ
ساپورت فقط برای زمان اجرای ساختمان اهمیت ندارد. کیفیت آن در مرحله بهره‌برداری نیز مستقیماً روی امکان تعمیر و بازرسی تأثیر می‌گذارد.
وقتی مسیر لوله‌ها منظم باشد، تکنسین می‌تواند محل شیرها، اتصالات و تجهیزات را سریع‌تر پیدا کند. دسترسی مناسب همچنین احتمال آسیب‌زدن به خطوط مجاور هنگام تعمیرات را کاهش می‌دهد.
از نظر اقتصادی، استفاده از ساپورت استاندارد و مقاوم ممکن است هزینه اولیه بیشتری داشته باشد، اما کاهش خوردگی، تعمیرات و تعویض زودهنگام تجهیزات می‌تواند هزینه چرخه عمر تأسیسات را کنترل کند.
جمع‌بندی
اجرای ساپورت در پارکینگ‌های دارای سقف اکسپوز ترکیبی از مهندسی سازه، طراحی تأسیسات و کنترل ظاهر معماری است. در چنین فضاهایی، ساپورت باید ظرفیت باربری مناسب داشته باشد، در برابر شرایط محیطی مقاوم باشد و با نظم بصری سقف هماهنگ شود.
انتخاب صحیح پروفیل، بست، براکت و آویز، همراه با طراحی هماهنگ مسیرها، از افتادگی و حرکت خطوط جلوگیری می‌کند. رعایت الزامات فنی، توجه به پوشش ضدخوردگی و کنترل کیفیت اتصالات نیز دوام سیستم را افزایش خواهد داد.
در نهایت، بهترین نتیجه زمانی به دست می‌آید که زیبایی و عملکرد در کنار یکدیگر طراحی شوند. سقف اکسپوز قرار نیست تأسیسات را پنهان کند؛ بلکه باید با اجرای دقیق، آنها را به شکلی منظم، ایمن و بادوام در ساختار معماری ساختمان جای دهد.
سوالات متداول
چرا اجرای ساپورت در پارکینگ سقف اکسپوز اهمیت زیادی دارد؟
زیرا تمام تجهیزات و مسیرهای تأسیساتی در معرض دید قرار دارند و علاوه بر ایمنی و تحمل بار، نظم ظاهری و کیفیت اجرای آنها نیز اهمیت پیدا می‌کند.
بهترین جنس ساپورت برای پارکینگ چیست؟
انتخاب جنس به شرایط محیطی، میزان رطوبت، بارگذاری و مشخصات پروژه بستگی دارد. فولاد با پوشش مناسب یا سیستم‌های گالوانیزه در بسیاری از کاربردها مورد استفاده قرار می‌گیرند.
آیا ساپورت پارکینگ اکسپوز باید حتماً گالوانیزه باشد؟
خیر. نوع پوشش باید بر اساس شرایط خوردگی و مشخصات فنی پروژه تعیین شود. در محیط‌های مستعد خوردگی، استفاده از پوشش مقاوم اهمیت بیشتری دارد.
آیا ظاهر ساپورت در سقف اکسپوز مهم است؟
بله. هم‌راستایی خطوط، نظم ارتفاعی، فاصله مناسب و کیفیت اجرای اتصالات مستقیماً روی نمای نهایی سقف اثر می‌گذارند.
فاصله ساپورت لوله در پارکینگ چقدر باید باشد؟
فاصله دقیق به نوع لوله، قطر، وزن، شرایط دمایی، روش نصب و الزامات فنی پروژه بستگی دارد و نباید یک مقدار ثابت برای تمام خطوط در نظر گرفته شود.
آیا می‌توان چند لوله را روی یک ساپورت نصب کرد؟
در صورت طراحی صحیح و تأمین ظرفیت باربری، امکان استفاده از ساپورت مشترک وجود دارد. وزن مجموع خطوط، نوع بست و نحوه انتقال بار باید پیش از اجرا بررسی شود.
آیا ساپورت تجهیزات سنگین باید جداگانه اجرا شود؟
در بسیاری از موارد تجهیزات سنگین به ساپورت یا پایه مستقل نیاز دارند. بار تجهیزات نباید بدون طراحی مناسب به لوله یا مسیر تأسیساتی منتقل شود.
مهم‌ترین خطای اجرای ساپورت در سقف اکسپوز چیست؟
اجرای بدون هماهنگی مسیرها، انتخاب ساپورت با ظرفیت ناکافی، اتصال نامناسب به سازه و بی‌توجهی به خوردگی از خطاهای مهم این نوع پروژه‌ها محسوب می‌شوند.
