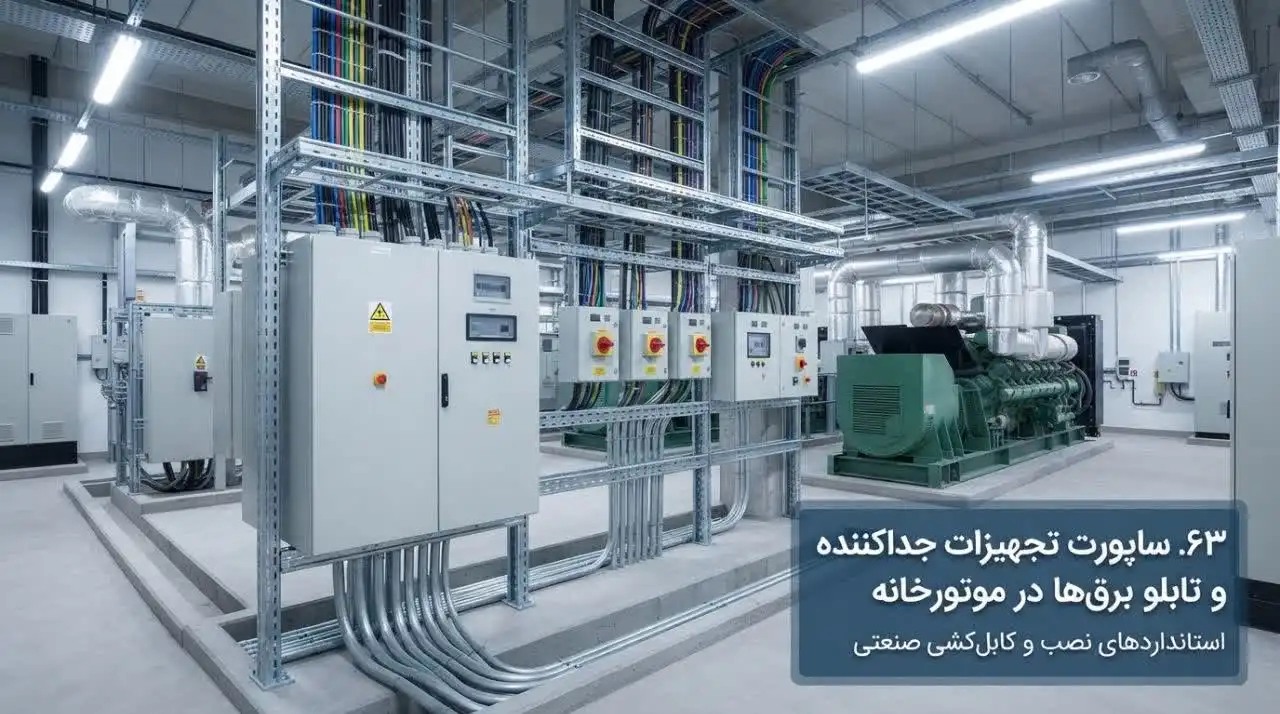

ساپورت تجهیزات جداکننده و تابلو برق‌ها در موتورخانه؛ اصول طراحی، انتخاب و نصب
ساپورت تجهیزات جداکننده و تابلو برق‌ها در موتورخانه برای تثبیت تابلوهای برق، تجهیزات کنترلی و جداکننده‌های تأسیساتی و انتقال ایمن وزن آن‌ها به سازه استفاده می‌شود. انتخاب صحیح ساپورت، علاوه بر جلوگیری از جابه‌جایی و لرزش تجهیزات، دسترسی مناسب برای تعمیرات و ایمنی سیستم برق و مکانیک موتورخانه را افزایش می‌دهد.
موتورخانه محیطی با تجهیزات متعدد، ارتعاش، رطوبت، تغییرات دما و تراکم بالای تأسیسات است. به همین دلیل، نصب تابلو برق یا تجهیزات جداکننده بدون در نظر گرفتن ظرفیت سازه و شرایط محیطی می‌تواند باعث شل‌شدن اتصالات، آسیب به کابل‌ها، انتقال ارتعاش و کاهش عمر تجهیزات شود. طراحی ساپورت باید متناسب با وزن، ابعاد، روش نصب و شرایط بهره‌برداری هر تجهیز انجام گیرد.
ساپورت تجهیزات جداکننده و تابلو برق چیست؟
ساپورت تابلو برق یک سازه نگهدارنده فلزی است که برای نصب ایمن تابلو، تجهیزات کنترلی یا اجزای جداکننده روی کف، دیوار یا سازه موتورخانه به کار می‌رود. این نگهدارنده معمولاً از فولاد کربنی، فولاد گالوانیزه یا فولاد ضدزنگ ساخته می‌شود.
ساختار ساپورت می‌تواند شامل نبشی، ناودانی، پروفیل، ریل فلزی، صفحه پایه، براکت و پیچ‌ومهره باشد. انتخاب مقطع به وزن تجهیز و نوع اتصال بستگی دارد.
تجهیزات جداکننده در موتورخانه چه هستند؟
تجهیزات جداکننده می‌توانند برای تفکیک مسیرها، جداسازی فیزیکی تابلوها، ایجاد محدوده ایمن اطراف تجهیزات یا تفکیک بخش‌های مختلف تأسیسات مورد استفاده قرار گیرند. این اجزا ممکن است به شکل فریم فلزی، پارتیشن، صفحات محافظ یا سازه‌های مستقل اجرا شوند.
وجود چنین سازه‌هایی در موتورخانه به مدیریت بهتر فضای کاری و کاهش احتمال تماس ناخواسته میان تجهیزات کمک می‌کند.
اهمیت استفاده از ساپورت تابلو برق در موتورخانه
تابلو برق معمولاً وزن قابل‌توجهی دارد و به تجهیزات حساس الکتریکی، کابل‌ها و اتصالات متعددی متصل است. هرگونه حرکت یا تغییر وضعیت تابلو می‌تواند فشار مکانیکی نامناسبی به کابل‌ها و اتصالات وارد کند.
از طرف دیگر، موتورخانه معمولاً محل فعالیت تجهیزاتی مانند پمپ، فن، چیلر و موتور است. ارتعاش حاصل از این دستگاه‌ها ممکن است به سازه‌های اطراف منتقل شود. استفاده از ساپورت مناسب، پایداری تابلو و تجهیزات نصب‌شده را افزایش می‌دهد.
مهم‌ترین مزایای ساپورت استاندارد عبارت‌اند از:
- افزایش پایداری تابلوهای برق
- جلوگیری از واژگونی یا جابه‌جایی تجهیزات
- کاهش فشار مکانیکی روی کابل‌ها
- ایجاد فاصله مناسب از کف و منابع رطوبت
- افزایش دسترسی برای تعمیر و نگهداری
- نظم‌دهی به فضای موتورخانه
- امکان اجرای دقیق مسیر کابل‌ها
- افزایش ایمنی کارکنان هنگام سرویس تجهیزات
انواع ساپورت مورد استفاده برای تابلو برق
نوع ساپورت باید بر اساس محل نصب و ابعاد تابلو انتخاب شود. چند مدل رایج برای موتورخانه شامل موارد زیر است.

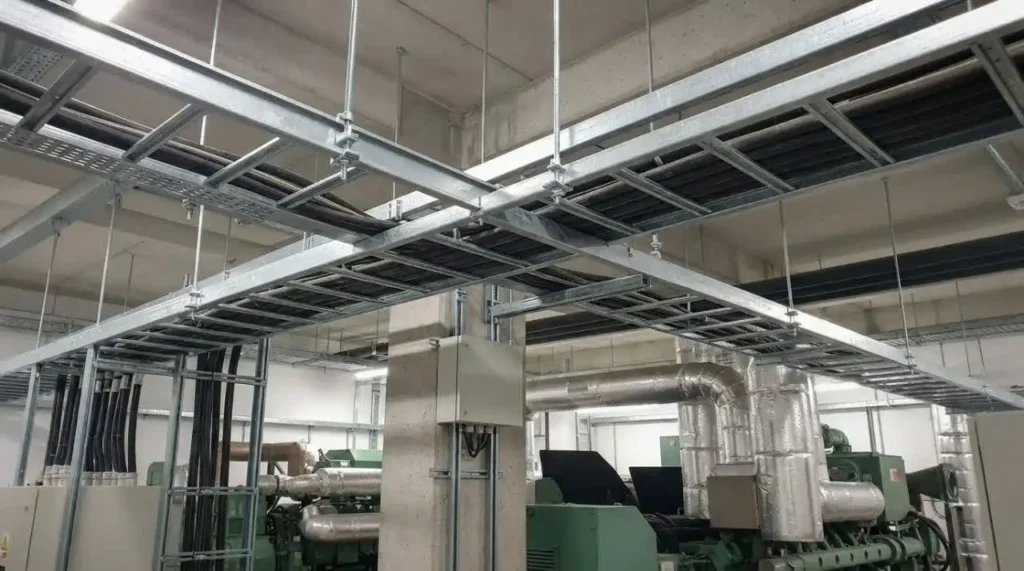

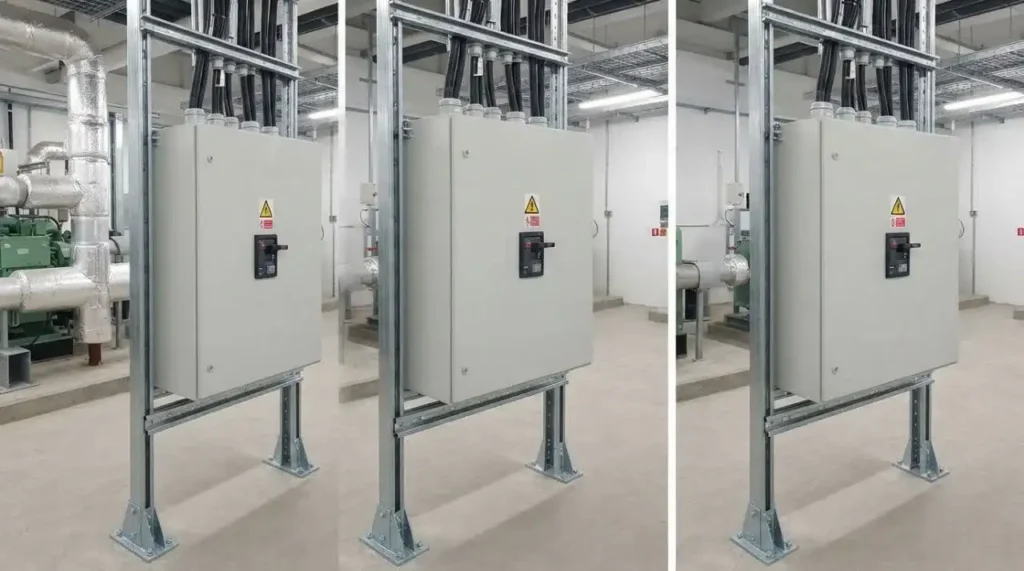

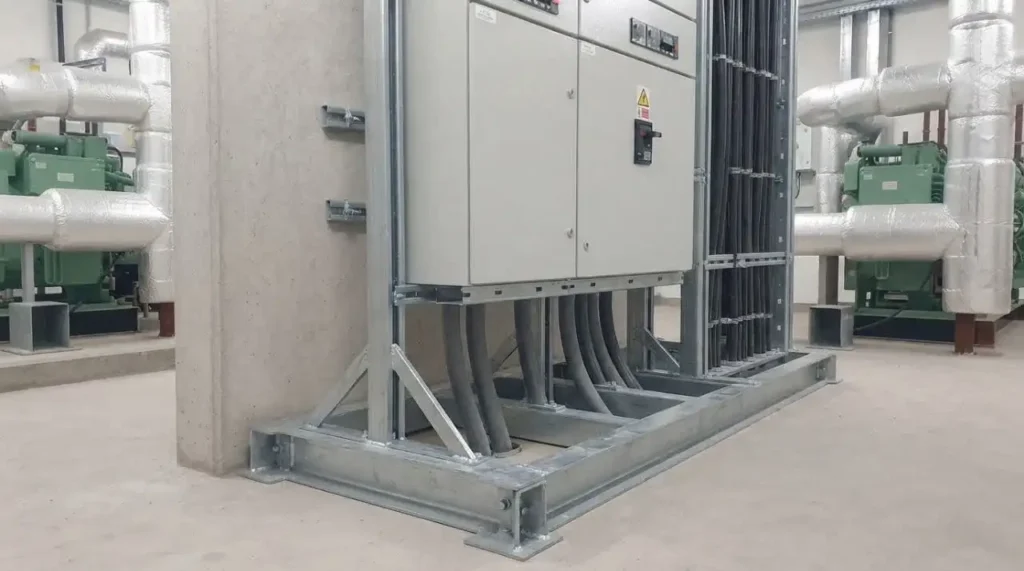

ساپورت زمینی تابلو برق
در این روش، تابلو روی یک شاسی فلزی نصب می‌شود. شاسی می‌تواند از پروفیل، نبشی یا ناودانی ساخته شود و به کف سازه متصل گردد.
ارتفاع پایه باید به شکلی انتخاب شود که تابلو در معرض آب جمع‌شده روی کف قرار نگیرد. همچنین فضای کافی برای ورود کابل‌ها و انجام عملیات تعمیراتی باید باقی بماند.

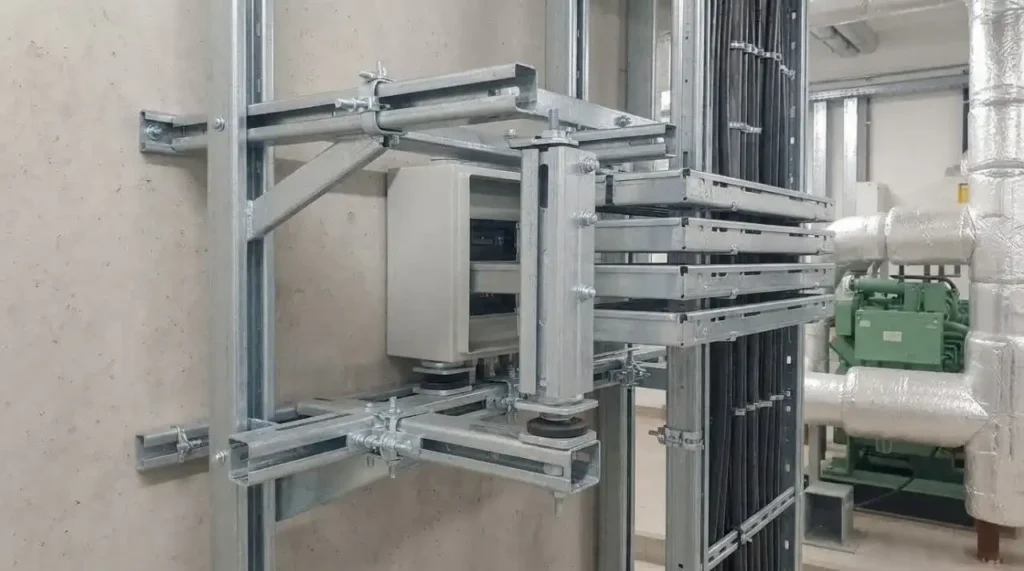

ساپورت دیواری
تابلوهای سبک‌تر را می‌توان با براکت‌های فلزی به دیوار متصل کرد. ظرفیت باربری دیوار و نوع مصالح آن در انتخاب روش اتصال اهمیت زیادی دارد.
استفاده از رول‌بولت، انکر مکانیکی یا شیمیایی باید متناسب با جنس و ضخامت بستر انجام شود.

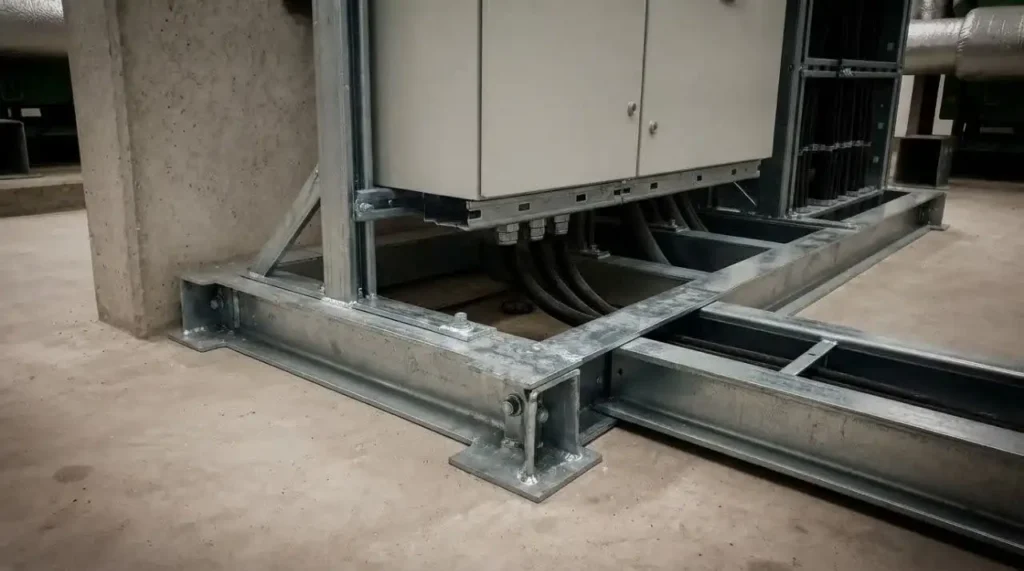

شاسی فلزی مستقل
برای تابلوهای بزرگ و سنگین، استفاده از فریم مستقل می‌تواند گزینه مناسبی باشد. این شاسی امکان توزیع بهتر وزن و ایجاد فضای مناسب برای کابل‌کشی را فراهم می‌کند.

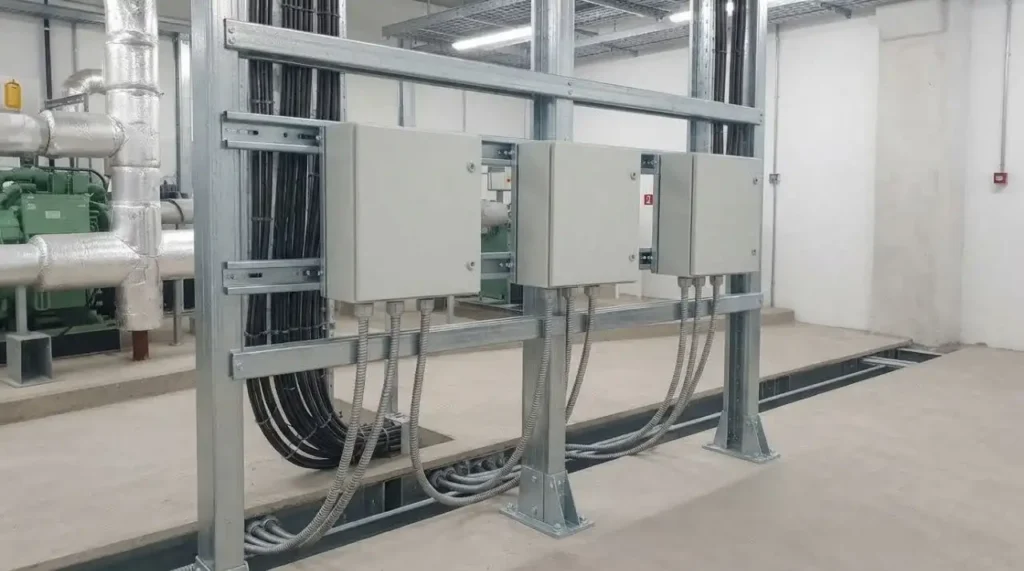

ساپورت ریلی
سیستم‌های ریلی و پروفیلی امکان نصب انعطاف‌پذیر تجهیزات را ایجاد می‌کنند. این نوع ساپورت در فضاهایی که احتمال توسعه تابلو یا تغییر مسیر تجهیزات وجود دارد، کاربرد بیشتری دارد.
نکات فنی در طراحی ساپورت تابلو برق
طراحی ساپورت فقط به انتخاب یک مقطع فلزی محدود نمی‌شود. مجموعه‌ای از عوامل مکانیکی، محیطی و اجرایی باید هم‌زمان بررسی شوند.
محاسبه وزن تابلو
وزن تابلو، تجهیزات داخلی، کابل‌های متصل و متعلقات باید در بارگذاری لحاظ شوند. اگر تابلو قابلیت توسعه داشته باشد، وزن احتمالی تجهیزات آینده نیز بهتر است در نظر گرفته شود.
بررسی مرکز ثقل
مرکز ثقل تابلو باید نسبت به محل اتصالات و پایه‌ها بررسی شود. قرارگیری نامناسب پایه‌ها می‌تواند باعث ایجاد گشتاور و افزایش فشار روی اتصالات شود.
کنترل خمش
پروفیل یا نبشی انتخاب‌شده نباید تحت وزن تابلو دچار خمش غیرمجاز شود. ضخامت مقطع و دهانه ساپورت از عوامل مؤثر بر این موضوع هستند.
توجه به ارتعاش
چنانچه تابلو نزدیک پمپ یا تجهیزات دوار نصب شده باشد، ارتعاش محیط باید بررسی شود. در شرایط حساس می‌توان از راهکارهای کاهش انتقال لرزش استفاده کرد.
مقاومت در برابر خوردگی
موتورخانه ممکن است در معرض رطوبت، بخار آب و مواد شیمیایی قرار داشته باشد. استفاده از فولاد گالوانیزه یا پوشش ضدخوردگی مناسب می‌تواند دوام ساپورت را افزایش دهد.
استانداردهای مرتبط با نصب تابلو و ساپورت
استانداردهای مربوط به تابلوهای برق، نصب تجهیزات الکتریکی، سیستم‌های اتصال زمین و حفاظت در برابر برق‌گرفتگی باید متناسب با نوع پروژه بررسی شوند. خانواده استانداردهای IEC 61439 برای تابلوهای فشار ضعیف و مجموعه‌های تابلو و کنترل کاربرد گسترده‌ای دارد.
در کنار الزامات تابلو، استانداردهای مربوط به سازه، اتصالات، بارگذاری و روش نصب نیز اهمیت دارند. برای پروژه‌های صنعتی ممکن است الزامات کارفرما، مشخصات فنی پروژه و استانداردهای سازه‌ای نیز به این موارد اضافه شوند.
نکته مهم این است که استاندارد تابلو برق به‌تنهایی مشخص‌کننده تمام جزئیات ساپورت نیست. ظرفیت سازه، نوع کف یا دیوار، روش انکرگذاری و شرایط محیطی باید جداگانه ارزیابی شوند.
مراحل طراحی و اجرای ساپورت تابلو برق
۱. بررسی محل نصب
ابتدا محل دقیق تابلو مشخص می‌شود. فاصله از تجهیزات مکانیکی، مسیرهای عبور، دیوارها و کابل‌ها باید بررسی شود.
۲. تعیین ابعاد و وزن
ابعاد تابلو و وزن واقعی آن ثبت می‌شود. تعداد تابلوها نیز در طراحی شاسی مشترک یا مستقل تأثیر دارد.
۳. انتخاب مقطع مناسب
بر اساس بار واردشده، طول دهانه و روش نصب، مقطع مناسب انتخاب می‌شود. استفاده از مقطع بیش از نیاز می‌تواند هزینه و وزن سازه را افزایش دهد، در حالی که مقطع ضعیف ایمنی سیستم را کاهش می‌دهد.
۴. تعیین روش اتصال
نوع کف یا دیوار مشخص می‌کند که از چه نوع انکر یا اتصال مکانیکی استفاده شود. ظرفیت اتصال باید با بار طراحی‌شده هماهنگ باشد.
۵. اجرای شاسی و کنترل تراز
پس از نصب ساپورت، تراز بودن پایه‌ها بررسی می‌شود. تابلو باید بدون اعمال نیروی اضافی روی شاسی قرار گیرد.
۶. کنترل کابل‌کشی
در پایان، مسیر ورود و خروج کابل‌ها بررسی می‌شود تا وزن کابل یا شعاع خمش آن باعث ایجاد فشار روی تابلو نشود.
۵ راهکار کاربردی برای اجرای بهتر ساپورت موتورخانه
۱. محل تابلو را از منابع مستقیم ارتعاش دور کنید.
تا حد امکان تابلو نباید روی سازه‌ای قرار گیرد که ارتعاش شدید تجهیزات دوار را مستقیماً دریافت می‌کند.
۲. پایه را از کف مرطوب فاصله دهید.
شاسی مناسب باید ارتفاع کافی داشته باشد تا احتمال تماس مستقیم تابلو با آب کاهش پیدا کند.
۳. مسیر کابل‌ها را پیش از ساخت ساپورت مشخص کنید.
پیش‌بینی ورودی و خروجی کابل از اصلاحات پرهزینه بعدی جلوگیری می‌کند.
۴. ظرفیت اتصال به سازه را کنترل کنید.
حتی اگر خود ساپورت مقاومت کافی داشته باشد، اتصال ضعیف می‌تواند کل سیستم را تحت تأثیر قرار دهد.
۵. دسترسی تعمیراتی را حفظ کنید.
اطراف تابلو باید فضای کافی برای باز کردن درب، سرویس تجهیزات و انجام عملیات ایمن وجود داشته باشد.
خطاهای رایج در اجرای ساپورت تابلو برق
یکی از خطاهای رایج، نصب تابلو روی یک پایه فلزی بدون بررسی ظرفیت کف یا دیوار است. در چنین شرایطی ممکن است اتصال به‌مرور شل شود یا ترک و آسیب در بستر ایجاد شود.
اشتباه دیگر، انتخاب ساپورت بر اساس ابعاد ظاهری تابلو است. وزن، مرکز ثقل و تجهیزات داخلی نیز در طراحی اهمیت دارند.
بی‌توجهی به رطوبت موتورخانه نیز می‌تواند موجب زنگ‌زدگی شاسی شود. استفاده از فولاد بدون پوشش مناسب در محیط مرطوب، عمر سازه را کاهش می‌دهد.
همچنین عبور کابل‌ها بدون پیش‌بینی مسیر مناسب می‌تواند باعث کشیدگی کابل، کاهش شعاع خمش و ایجاد فشار روی گلندها شود.
سناریوی اجرایی در یک موتورخانه
فرض کنید چند تابلو برق مربوط به پمپ‌های موتورخانه در کنار یکدیگر نصب شده‌اند. هر تابلو وزن مشخصی دارد و کابل‌های قدرت و کنترل نیز از قسمت پایین وارد می‌شوند.
در مرحله نخست، وزن مجموع تابلوها و کابل‌های متصل مشخص می‌شود. سپس شاسی فلزی مشترک با تعداد پایه مناسب طراحی خواهد شد. فاصله تابلو از کف به اندازه‌ای انتخاب می‌شود که رطوبت احتمالی کف به تجهیزات آسیب نرساند.
از سوی دیگر، محل نصب شاسی باید از پایه‌های لرزان تجهیزات مکانیکی فاصله داشته باشد. پس از انکرگذاری، تراز شاسی کنترل می‌شود و در نهایت کابل‌ها از مسیرهای پیش‌بینی‌شده وارد تابلو می‌شوند.
چنین روشی علاوه بر افزایش پایداری، فضای موتورخانه را منظم‌تر کرده و تعمیرات آینده را ساده‌تر می‌کند.
تفاوت ساپورت تابلو برق با ساپورت تجهیزات مکانیکی
ساپورت تابلو برق عمدتاً وظیفه تحمل وزن و تثبیت یک تجهیز الکتریکی را بر عهده دارد. در مقابل، پایه تجهیزات مکانیکی مانند پمپ یا فن باید علاوه بر وزن، نیروهای ناشی از چرخش و ارتعاش را نیز تحمل کند.
بنابراین نمی‌توان یک طراحی واحد را برای هر دو کاربرد در نظر گرفت. شرایط عملکردی تجهیز و نوع بار، شکل و مشخصات ساپورت را تعیین می‌کند.
جنس مناسب برای ساپورت تابلوهای موتورخانه
فولاد کربنی یکی از گزینه‌های رایج برای ساخت شاسی و براکت است و معمولاً با رنگ صنعتی یا پوشش ضدخوردگی محافظت می‌شود. فولاد گالوانیزه نیز برای محیط‌هایی که احتمال رطوبت وجود دارد، کاربرد زیادی دارد.
در شرایط خورنده‌تر، فولاد زنگ‌نزن می‌تواند گزینه مناسب‌تری باشد؛ البته هزینه بالاتر آن باید در ارزیابی اقتصادی پروژه لحاظ شود.
کنترل کیفیت ساپورت پس از نصب
بازرسی نهایی باید شامل کنترل تراز، استحکام اتصالات، کیفیت جوش، پوشش سطحی و وضعیت انکرها باشد. تابلو نیز باید بدون فشار یا تغییر شکل غیرطبیعی روی پایه قرار گرفته باشد.
مسیر کابل‌ها، فضای دسترسی، فاصله از تجهیزات مجاور و وضعیت اتصال زمین نیز باید بررسی شوند. ثبت نتایج این کنترل‌ها برای نگهداری و بازرسی‌های بعدی مفید خواهد بود.
جمع‌بندی
ساپورت تجهیزات جداکننده و تابلو برق‌ها در موتورخانه بخش مهمی از اجرای ایمن تأسیسات الکتریکی و مکانیکی محسوب می‌شود. انتخاب مقطع، روش اتصال، جنس فلز و محل نصب باید بر اساس وزن تجهیزات، شرایط محیطی، ارتعاش، نوع سازه و نیازهای تعمیراتی انجام شود.
یک ساپورت مناسب علاوه بر تحمل وزن، باید امکان کابل‌کشی صحیح، دسترسی مناسب و مقاومت کافی در برابر شرایط محیطی موتورخانه را فراهم کند. رعایت اصول طراحی و اجرای استاندارد، احتمال خرابی و هزینه‌های تعمیراتی را کاهش داده و پایداری تجهیزات را افزایش می‌دهد.
سوالات متداول
ساپورت تابلو برق در موتورخانه چه کاربردی دارد؟
ساپورت برای تثبیت تابلو، انتقال وزن آن به سازه و ایجاد فاصله مناسب از کف یا دیوار استفاده می‌شود.
برای تابلو برق سنگین چه نوع ساپورتی مناسب است؟
معمولاً شاسی یا فریم فلزی مستقل برای تابلوهای سنگین مناسب‌تر است، اما ابعاد، وزن، مرکز ثقل و شرایط محل نصب باید پیش از انتخاب بررسی شوند.
آیا ساپورت تابلو برق باید گالوانیزه باشد؟
در محیط‌های مرطوب و مستعد خوردگی، استفاده از ساپورت گالوانیزه یا دارای پوشش ضدخوردگی می‌تواند دوام سازه را افزایش دهد.
فاصله تابلو برق از کف موتورخانه چقدر باید باشد؟
مقدار دقیق به نوع تابلو، الزامات پروژه و شرایط محل نصب بستگی دارد. هدف اصلی، جلوگیری از تماس با آب و فراهم‌کردن دسترسی مناسب برای کابل‌کشی و تعمیرات است.
آیا می‌توان تابلو برق را روی دیوار موتورخانه نصب کرد؟
بله، در صورت مناسب بودن وزن تابلو و ظرفیت دیوار می‌توان از براکت و اتصالات مناسب استفاده کرد. ظرفیت بستر باید پیش از اجرا بررسی شود.
آیا ارتعاش پمپ روی تابلو برق تأثیر دارد؟
بله. ارتعاش شدید می‌تواند به اتصالات و تجهیزات حساس آسیب وارد کند. محل نصب تابلو و طراحی ساپورت باید با توجه به شرایط ارتعاشی موتورخانه انجام شود.
چه متریالی برای ساخت ساپورت تابلو برق مناسب است؟
فولاد کربنی با پوشش محافظ، فولاد گالوانیزه و در محیط‌های خورنده فولاد زنگ‌نزن از گزینه‌های رایج هستند.
مهم‌ترین نکته در طراحی ساپورت تابلو برق چیست؟
ظرفیت باربری سازه و اتصال باید با وزن واقعی تابلو و شرایط بهره‌برداری هماهنگ باشد. دسترسی تعمیراتی، خوردگی، ارتعاش و مسیر کابل‌ها نیز باید هم‌زمان بررسی شوند.
