ساپورت مناسب برای لوله‌های انتقال بخار در بیمارستان‌ها و هتل‌ها
انتخاب ساپورت مناسب برای لوله‌های انتقال بخار در بیمارستان‌ها و هتل‌ها، فقط به تحمل وزن لوله محدود نمی‌شود؛ دمای بالا، فشار بخار، انبساط حرارتی، لرزش، عایق‌کاری و حساسیت عملکردی این ساختمان‌ها نیز باید هم‌زمان بررسی شوند. یک سیستم ساپورت‌گذاری اصولی، وزن لوله و متعلقات را به سازه منتقل می‌کند و در عین حال اجازه می‌دهد لوله در اثر تغییر دما حرکت کنترل‌شده داشته باشد.
برای خطوط بخار، استفاده از ساپورت‌های ثابت در تمام نقاط مسیر می‌تواند حرکت حرارتی را محدود کرده و تنش‌های ناخواسته ایجاد کند. به همین دلیل، ترکیبی از آویزها، کفشک لوله، رولر، گاید، انکر و در مسیرهای دارای جابه‌جایی حرارتی قابل‌توجه، ساپورت‌های فنری مورد استفاده قرار می‌گیرد. استاندارد ANSI/MSS SP-58-2025 نیز الزامات مربوط به جنس، طراحی، انتخاب، نصب، بار مجاز و بازرسی آویزها و ساپورت‌های لوله را پوشش می‌دهد.
ساپورت لوله بخار چیست و چه وظیفه‌ای دارد؟
ساپورت لوله بخار مجموعه‌ای از قطعات نگهدارنده است که وزن خط لوله، سیال، عایق، شیرآلات و تجهیزات وابسته را به سازه ساختمان منتقل می‌کند. این مجموعه ممکن است از آویز، میل‌رزوه، کلمپ، کفشک، رولر، نبشی، فریم، گاید و انکر تشکیل شود.
عملکرد ساپورت در سیستم بخار با یک خط لوله معمولی تفاوت دارد. لوله هنگام عبور بخار داغ، افزایش دما پیدا می‌کند و در نتیجه طول آن تغییر می‌کند. اگر مسیر کاملاً مهار شود، انبساط حرارتی می‌تواند نیروی قابل‌توجهی به لوله، اتصالات، شیرآلات و نقاط اتصال وارد کند.
بنابراین ساپورت مناسب باید بین دو نیاز اصلی تعادل برقرار کند: تحمل بار و کنترل حرکت. استاندارد MSS SP-58 نیز برای سیستم‌های مختلف، انواع آویز و ساپورت را با توجه به شرایط کاری و دمای سرویس مورد توجه قرار می‌دهد.

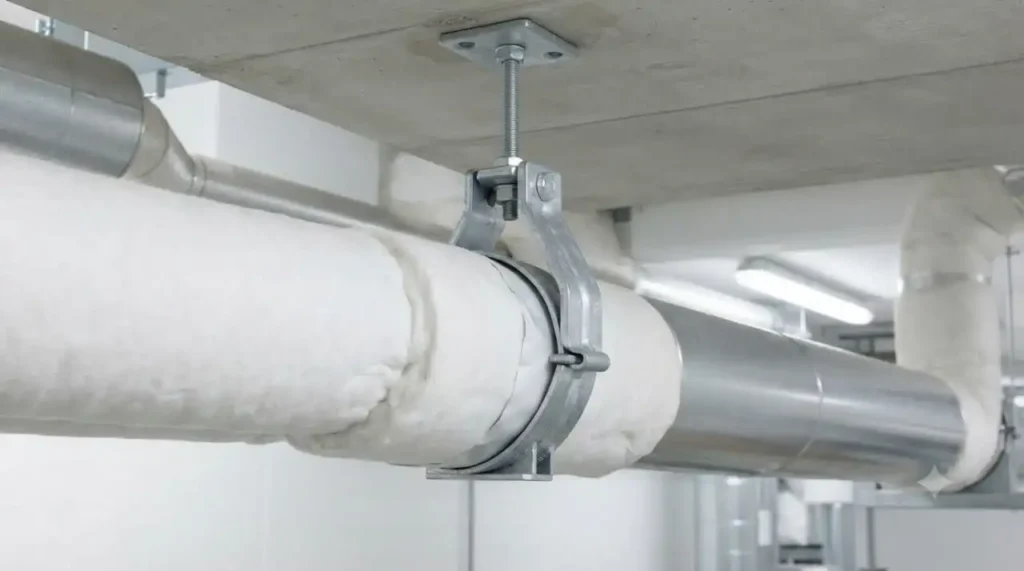

چرا انتخاب ساپورت در بیمارستان‌ها اهمیت بیشتری دارد؟
سیستم بخار بیمارستان معمولاً با تجهیزات حساسی مانند استریلایزرها، سیستم‌های گرمایشی، مبدل‌های حرارتی و تجهیزات تأسیساتی مرتبط است. خرابی یک اتصال یا ساپورت می‌تواند علاوه بر خسارت مکانیکی، عملکرد بخشی از تأسیسات ساختمان را نیز مختل کند.
مسیرهای لوله‌کشی بیمارستانی اغلب از سقف کاذب، شفت‌ها، موتورخانه و فضاهای خدماتی عبور می‌کنند. همین محدودیت فضایی باعث می‌شود جانمایی ساپورت و کنترل حرکت لوله از ابتدا در نقشه‌های تأسیساتی دیده شود.
در ساختمان‌های درمانی، کنترل لرزش و صدا نیز اهمیت دارد. انتقال ارتعاش لوله یا تجهیزات به سازه می‌تواند برای فضاهای حساس نامطلوب باشد؛ بنابراین استفاده از جزئیات مناسب برای جداسازی ارتعاشی در نقاط موردنیاز باید بررسی شود.

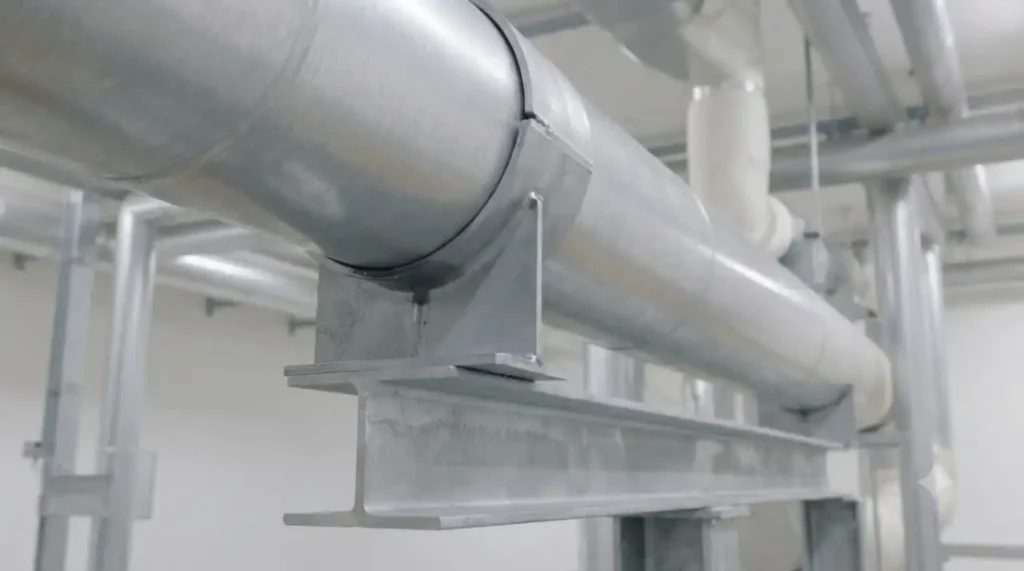

چرا ساپورت لوله بخار در هتل‌ها مهم است؟
هتل‌ها معمولاً دارای مسیرهای طولانی تأسیسات هستند و لوله‌های بخار ممکن است بین موتورخانه، آشپزخانه، رختشویی، سیستم آب گرم و تجهیزات مختلف توزیع شوند. افزایش طول مسیر، اهمیت کنترل انبساط حرارتی و جانمایی صحیح نقاط ثابت را بیشتر می‌کند.
عبور لوله از سقف کاذب اتاق‌ها و فضاهای عمومی نیز محدودیت‌های اجرایی ایجاد می‌کند. ساپورت باید به گونه‌ای نصب شود که علاوه بر تحمل بار، فضای کافی برای عایق‌کاری و دسترسی به شیرآلات و تجهیزات باقی بماند.
در چنین پروژه‌ای، انتخاب صرفاً ارزان‌ترین نوع ساپورت می‌تواند هزینه‌های تعمیرات و نگهداری را افزایش دهد. طراحی باید بر اساس شرایط واقعی خط، بارهای وارد بر سازه و الزامات پروژه انجام شود.
بهترین انواع ساپورت برای لوله‌های بخار
آویزهای کلمیسی یا Clevis Hanger
آویز کلمیسی برای نگهداری بسیاری از خطوط لوله افقی کاربرد دارد. ساختار آن امکان تنظیم ارتفاع لوله را فراهم می‌کند و برای مسیرهایی که حرکت عمودی قابل‌توجه ندارند، گزینه‌ای رایج است.
در زمان انتخاب این نوع آویز باید ظرفیت بار مجاز، قطر لوله و شرایط دمایی بررسی شود. اطلاعات سازنده نیز برای تعیین ظرفیت واقعی قطعه اهمیت دارد.

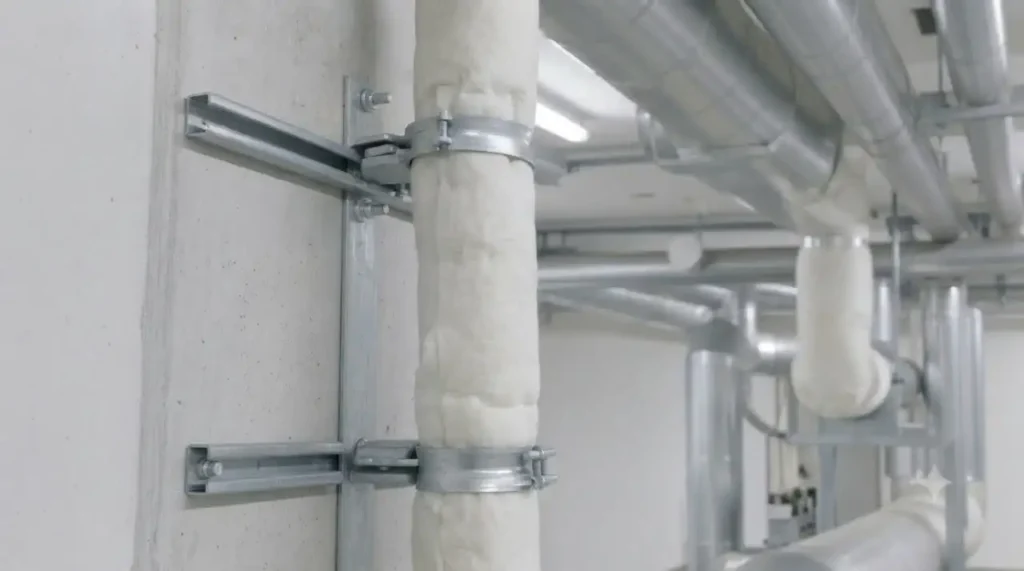

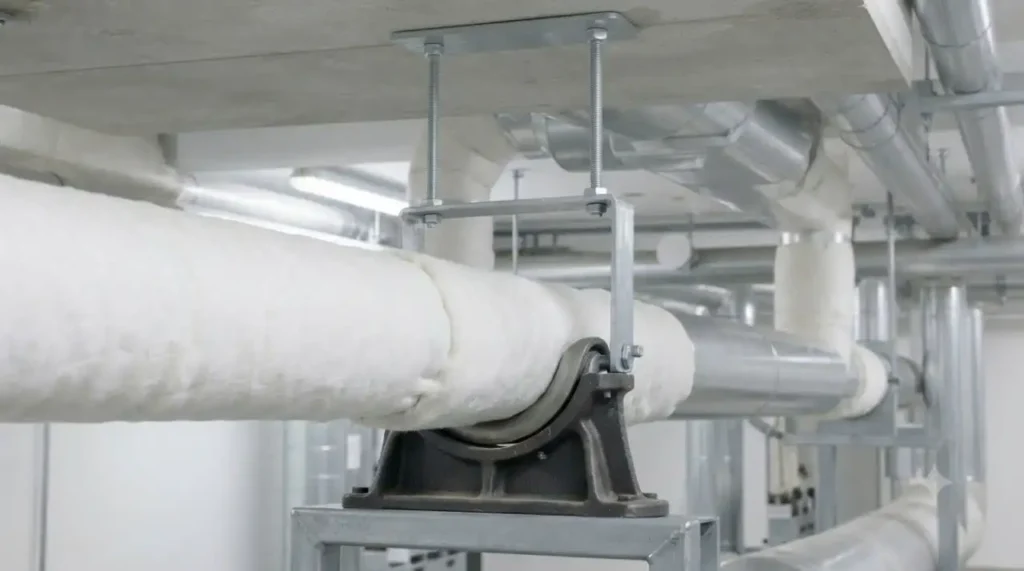

ساپورت کفشکی یا Pipe Shoe
کفشک لوله بین لوله و سازه قرار می‌گیرد و امکان انتقال بار به تکیه‌گاه را فراهم می‌کند. این قطعه در خطوطی که نیاز به حرکت محوری دارند، اهمیت بیشتری پیدا می‌کند.
وجود کفشک مناسب همچنین می‌تواند از تماس مستقیم لوله داغ با سازه یا آسیب به عایق جلوگیری کند. ابعاد کفشک باید با قطر لوله و ضخامت عایق هماهنگ باشد.
رولر ساپورت
رولر برای خطوطی مناسب است که حرکت افقی ناشی از انبساط حرارتی در آن‌ها وجود دارد. در این روش، لوله می‌تواند در امتداد مشخصی حرکت کند و در عین حال وزن آن توسط تکیه‌گاه تحمل شود.
مسیری که انبساط حرارتی قابل‌توجه دارد، نباید بدون بررسی به وسیله ساپورت‌های کاملاً ثابت مهار شود. رولرها در چنین شرایطی می‌توانند بخشی از این حرکت را کنترل‌شده امکان‌پذیر کنند.

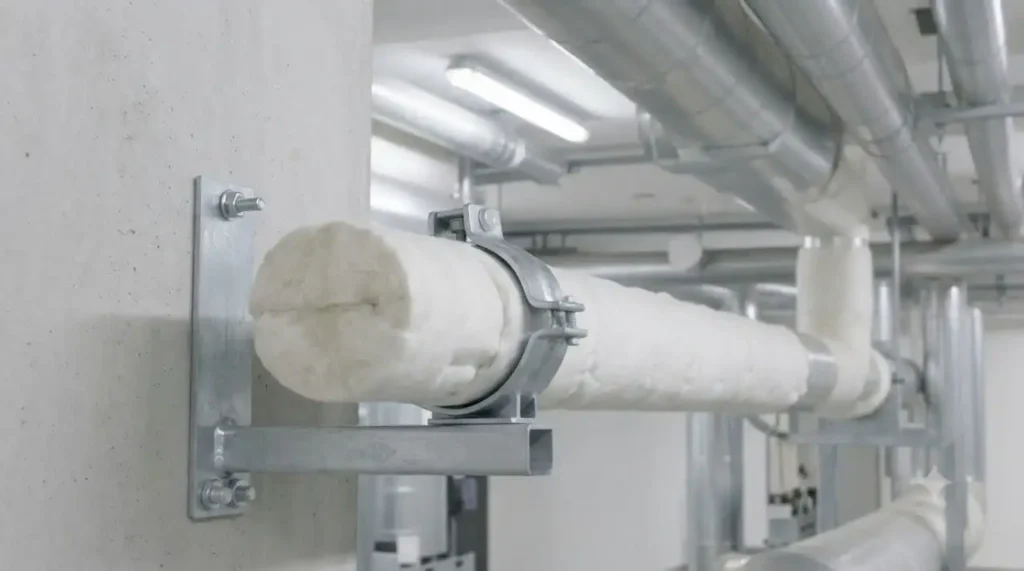

ساپورت فنری متغیر
وقتی حرکت عمودی لوله قابل‌توجه باشد، ساپورت فنری می‌تواند گزینه مناسبی باشد. این سیستم با تغییر طول لوله، بخشی از جابه‌جایی را جذب می‌کند و بار منتقل‌شده به نقاط مختلف را کنترل می‌کند.
برای خطوط بخار حساس، انتخاب فنر باید بر اساس وزن واقعی، میزان حرکت و محدوده کاری انجام شود. استفاده از فنر بدون محاسبه مناسب ممکن است باعث عملکرد نامطلوب سیستم شود.
Constant Support Hanger
در مسیرهایی که جابه‌جایی عمودی زیاد است و تغییر بار ناشی از حرکت باید محدود شود، ساپورت با بار ثابت می‌تواند مورد استفاده قرار گیرد. این نوع تجهیز برای نقاط خاص طراحی می‌شود و معمولاً در مسیرهای بحرانی کاربرد بیشتری دارد.
انتخاب آن باید بر اساس محاسبات انبساط و تحلیل تنش انجام شود و نمی‌توان آن را جایگزین عمومی برای آویزهای معمولی در نظر گرفت.
مهم‌ترین عوامل در انتخاب ساپورت لوله بخار
دمای کاری
دما یکی از مهم‌ترین پارامترهای طراحی است. افزایش دمای لوله باعث افزایش طول و تغییر شرایط مکانیکی خط می‌شود.
جنس ساپورت نیز باید برای دمای سرویس مناسب باشد. استفاده از قطعه‌ای که ظرفیت دمایی آن با شرایط واقعی خط هماهنگ نیست، می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.
فشار بخار
فشار بالاتر معمولاً نیازمند کنترل دقیق‌تر شرایط مکانیکی سیستم است. ASHRAE توصیه می‌کند سیستم‌های بخار و آب داغ از نظر فشار و دمای طراحی، متناسب با سرویس انتخاب شوند و برای خطوط مربوطه معیارهای ASME B31.1 یا الزامات محلی سخت‌گیرانه‌تر در نظر گرفته شود.
در ساختمان‌های بزرگ، بارهای وارد بر ساپورت‌ها می‌توانند قابل‌توجه باشند. ASHRAE به‌طور مشخص توصیه می‌کند در سیستم‌های بخار بالاتر از 15 psig و برخی شرایط بارگذاری ویژه، طراحی یا بازبینی توسط مهندس واجد صلاحیت انجام شود.
وزن لوله و متعلقات
محاسبه وزن فقط بر اساس لوله خالی انجام نمی‌شود. وزن بخار، عایق، شیرآلات، فلنج‌ها، اتصالات و سایر تجهیزات باید در طراحی لحاظ شود.
در نزدیکی شیرها و تجهیزات سنگین، ممکن است ساپورت اضافی موردنیاز باشد. همین موضوع در رایزرها و مسیرهای عمودی اهمیت بیشتری پیدا می‌کند.
انبساط حرارتی
انبساط حرارتی مهم‌ترین تفاوت سیستم بخار با بسیاری از خطوط دمای پایین است. لوله باید بتواند در محدوده طراحی‌شده حرکت کند، در حالی که مسیر کلی همچنان کنترل‌شده باقی بماند.
به همین دلیل، ترکیب Anchor + Guide + Sliding Support می‌تواند در طراحی مسیر نقش مهمی داشته باشد. انکر حرکت را در نقطه مشخص محدود می‌کند، گاید مسیر حرکت را کنترل می‌کند و تکیه‌گاه لغزشی اجازه جابه‌جایی موردنظر را می‌دهد.

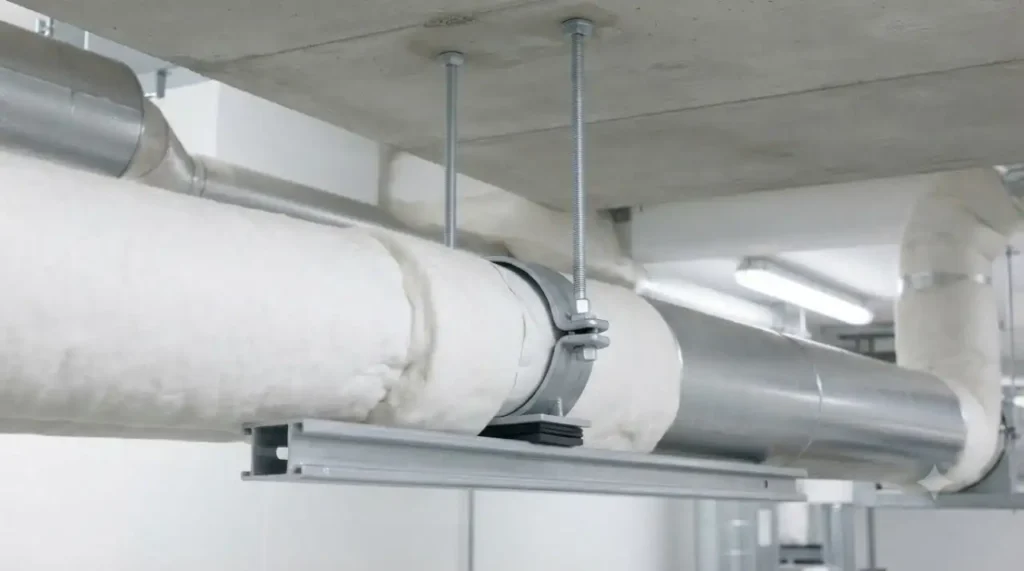

نقش انکر و گاید در خطوط بخار
انکر یا نقطه ثابت برای کنترل محل حرکت لوله استفاده می‌شود. این قطعه نباید بدون محاسبه در هر نقطه‌ای از مسیر نصب شود؛ زیرا نیروی حاصل از انبساط حرارتی می‌تواند به سازه و اتصالات منتقل شود.
گاید نیز حرکت لوله را در راستای مشخص هدایت می‌کند. برای مثال، ممکن است طراحی اجازه حرکت طولی بدهد اما حرکت جانبی را محدود کند.
ترکیب صحیح این اجزا باعث می‌شود انبساط حرارتی به مسیر کنترل‌شده هدایت شود. در خطوط طولانی بخار، جانمایی نادرست انکر و گاید می‌تواند تنش‌های اضافی ایجاد کند.
فاصله ساپورت‌های لوله بخار چگونه تعیین می‌شود؟
برای همه خطوط بخار نمی‌توان یک فاصله ثابت تعیین کرد. قطر و جنس لوله، ضخامت، دمای سرویس، وزن مجموعه، نوع ساپورت و مقدار خمش مجاز روی فاصله تکیه‌گاه‌ها اثر می‌گذارند.
استانداردهای مربوط به آویز و ساپورت، اطلاعاتی درباره انتخاب، کاربرد و بارگذاری این تجهیزات ارائه می‌کنند. MSS SP-58-2025 نیز دامنه وسیعی از الزامات طراحی، بار مجاز، انتخاب، نصب و بازرسی ساپورت‌ها را پوشش می‌دهد.
در مسیرهای دارای شیرآلات سنگین یا تغییر جهت‌های متعدد، فاصله ساپورت‌ها ممکن است نسبت به بخش‌های مستقیم کاهش پیدا کند. همچنین محل اتصال ساپورت باید ظرفیت کافی برای انتقال بار به سازه داشته باشد.
تأثیر عایق‌کاری بر انتخاب ساپورت
لوله بخار معمولاً برای کاهش اتلاف حرارت و جلوگیری از تماس افراد با سطح داغ عایق می‌شود. بنابراین ساپورت باید به شکلی طراحی شود که به عایق آسیب نزند.
استفاده از کفشک یا جزئیات مناسب در محل تکیه‌گاه، امکان انتقال بار بدون فشردگی شدید عایق را فراهم می‌کند. اگر ساپورت مستقیماً عایق را تحت فشار قرار دهد، احتمال ایجاد نقاط ضعف حرارتی و آسیب مکانیکی افزایش پیدا می‌کند.
در محل‌های عبور از سقف کاذب نیز فضای کافی برای ضخامت عایق باید از ابتدا در نظر گرفته شود. تغییر مسیر لوله پس از اجرای سقف، معمولاً هزینه و زمان بیشتری ایجاد می‌کند.

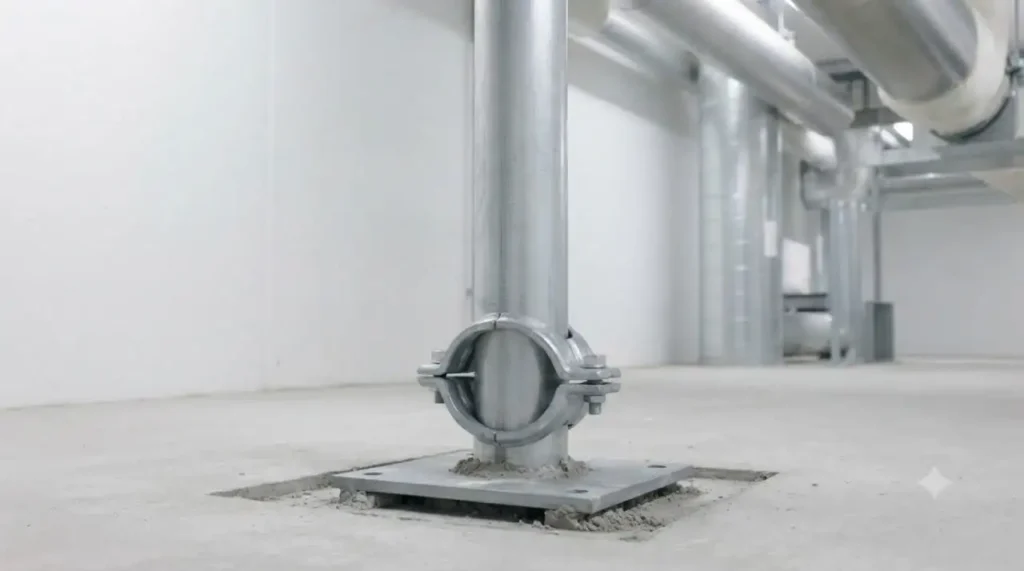

۵ راهکار کاربردی برای اجرای ساپورت خطوط بخار
استفاده از ساپورت متناسب با حرکت حرارتی
ساپورت ثابت را فقط در نقاطی استفاده کنید که نیاز به مهار حرکت وجود دارد. سایر نقاط باید بر اساس مسیر انبساط و تحلیل تنش انتخاب شوند.
تقویت ساپورت در نزدیکی تجهیزات سنگین
شیرآلات، فلنج‌ها، تجهیزات کنترلی و اتصالات خاص می‌توانند بار موضعی ایجاد کنند. بررسی این نقاط پیش از اجرای ساپورت، از ایجاد خمش اضافی جلوگیری می‌کند.
هماهنگی با سازه ساختمان
محل نصب انکر و آویز باید از نظر ظرفیت سازه‌ای بررسی شود. ASHRAE نیز تأکید می‌کند بارهای وارد بر سازه باید با مهندس سازه هماهنگ شوند.
پیش‌بینی فضای حرکتی
اطراف لوله باید فضای کافی برای حرکت طراحی‌شده وجود داشته باشد. تماس لوله با سقف، دیوار یا سایر تأسیسات می‌تواند حرکت حرارتی را محدود کند.
استفاده از قطعات استاندارد و قابل‌بازرسی
قطعات ساپورت باید مشخصات فنی، ظرفیت باربری و جنس مشخص داشته باشند. استاندارد MSS SP-58-2025 علاوه بر طراحی و انتخاب، موضوعات نصب و بازرسی ساپورت‌ها را نیز پوشش می‌دهد.
خطاهای رایج در ساپورت‌گذاری لوله بخار
یکی از خطاهای مهم، استفاده از ساپورت یکسان در تمام مسیر است. خط مستقیم، رایزر، نزدیک تجهیزات و بخش دارای انبساط حرارتی، شرایط یکسانی ندارند.
اشتباه دیگر، مهار بیش از حد لوله است. اگر تمام مسیر با بست‌های کاملاً ثابت بسته شود، امکان حرکت حرارتی کاهش پیدا می‌کند و نیروهای بیشتری به نقاط اتصال وارد می‌شود.
قرار دادن ساپورت روی عایق بدون جزئیات مناسب نیز مشکل‌ساز است. فشار موضعی می‌تواند عایق را تخریب کند و انتقال حرارت را افزایش دهد.
بی‌توجهی به سازه ساختمان نیز از خطاهای مهم محسوب می‌شود. ظرفیت خود کلمپ یا میل‌رزوه به تنهایی کافی نیست؛ اتصال به سقف، تیر یا فریم سازه‌ای نیز باید توان تحمل بار را داشته باشد.
استانداردهای مهم برای ساپورت خطوط بخار
ANSI/MSS SP-58
ANSI/MSS SP-58-2025 استاندارد اصلی مرتبط با آویزها و ساپورت‌های لوله است و موضوعاتی مانند مواد، طراحی، ساخت، انتخاب، کاربرد، نصب، بار مجاز و بازرسی را پوشش می‌دهد. این ویرایش در سپتامبر 2025 منتشر شده و نسخه 2018 را بازنگری کرده است.
ASME B31.1
ASME B31.1 برای سیستم‌های Power Piping کاربرد دارد و الزامات طراحی، مواد، ساخت، نصب، آزمایش، بازرسی و نگهداری سیستم‌های مشخص لوله‌کشی را پوشش می‌دهد. این کد برای برخی سیستم‌های بخار و تأسیسات حرارتی نیز در محدوده کاربرد خود قرار می‌گیرد.
الزامات ASHRAE
ASHRAE در مباحث مربوط به لوله‌کشی بخار و آب داغ، بر تناسب فشار و دمای طراحی با سرویس تأکید دارد و برای بسیاری از سیستم‌ها ASME B31.1 یا الزامات محلی سخت‌گیرانه‌تر را به‌عنوان مبنای طراحی معرفی می‌کند.
سناریوی اجرایی در یک بیمارستان
فرض کنید خط بخار از موتورخانه یک بیمارستان به بخش استریل مرکزی منتقل می‌شود. این مسیر شامل بخش افقی، یک رایزر و چند انشعاب برای تجهیزات استریلایزر است.
در بخش افقی، وزن لوله و عایق با ساپورت‌های مناسب تحمل می‌شود. نقاط مشخصی به عنوان انکر در نظر گرفته می‌شوند و گایدها جهت حرکت حرارتی را کنترل می‌کنند.
نزدیک تجهیزات استریل، وزن شیرها و اتصالات باید جداگانه بررسی شود. اگر تحلیل حرارتی نشان دهد که جابه‌جایی عمودی قابل‌توجه است، استفاده از ساپورت فنری در نقاط مشخص می‌تواند نسبت به یک آویز صلب عملکرد مناسب‌تری داشته باشد.
چنین طراحی‌ای علاوه بر تحمل وزن، مسیر انبساط را نیز کنترل می‌کند. نتیجه مورد انتظار، کاهش تنش‌های ناخواسته و افزایش قابلیت اطمینان خط بخار است.
سناریوی اجرایی در یک هتل
در یک هتل چندطبقه، ممکن است خط بخار از موتورخانه به سمت تجهیزات رختشویی و بخش‌های خدماتی حرکت کند. وجود رایزرهای بلند و مسیرهای طولانی باعث می‌شود وزن و انبساط حرارتی به شکل جدی‌تری در طراحی لحاظ شود.
برای قسمت‌های افقی می‌توان از آویز یا ساپورت مناسب استفاده کرد و در نقاط دارای حرکت حرارتی، تکیه‌گاه‌های لغزشی یا اجزای مناسب حرکت را در نظر گرفت. رایزر نیز باید با ساپورت‌های متناسب با بار عمودی و نیروهای جانبی کنترل شود.
هماهنگی میان تیم مکانیک و سازه در این پروژه اهمیت زیادی دارد. محل انکرها و نقاط بارگذاری باید قبل از اجرای سقف‌ها و پوشش‌های معماری نهایی شوند.
جمع‌بندی
ساپورت مناسب برای لوله‌های انتقال بخار در بیمارستان‌ها و هتل‌ها باید بر اساس مجموعه‌ای از عوامل فنی انتخاب شود. وزن خط، فشار، دمای کاری، انبساط حرارتی، عایق، لرزش، طول مسیر و ظرفیت سازه ساختمان همگی در این تصمیم نقش دارند.
برای بخش‌های مختلف مسیر می‌توان از آویز کلمیسی، کفشک، رولر، گاید، انکر و ساپورت فنری استفاده کرد. انتخاب ترکیب صحیح این قطعات اهمیت بیشتری از انتخاب یک نوع ساپورت برای کل سیستم دارد.
در نهایت، طراحی خطوط بخار باید با استانداردها و الزامات پروژه هماهنگ باشد. ANSI/MSS SP-58-2025 مرجع مهمی برای طراحی و انتخاب ساپورت‌هاست و ASME B31.1 و الزامات ASHRAE نیز بسته به نوع سیستم، مبانی مهمی برای طراحی لوله‌کشی بخار محسوب می‌شوند.
سوالات متداول
بهترین ساپورت برای لوله بخار چیست؟
یک نوع ساپورت را نمی‌توان برای تمام خطوط بخار بهترین دانست. آویز کلمیسی، کفشک، رولر و ساپورت فنری هرکدام برای شرایط مشخصی کاربرد دارند و باید بر اساس بار و حرکت حرارتی انتخاب شوند.
آیا لوله بخار به ساپورت فنری نیاز دارد؟
همیشه خیر. ساپورت فنری زمانی مطرح می‌شود که حرکت عمودی لوله قابل‌توجه باشد یا تغییر بار ناشی از جابه‌جایی حرارتی نیاز به کنترل داشته باشد.
فاصله ساپورت لوله بخار چقدر است؟
فاصله به قطر، وزن، جنس، دمای کاری، ضخامت لوله و نوع ساپورت وابسته است. بنابراین تعیین یک فاصله ثابت بدون بررسی مشخصات خط صحیح نیست.
آیا انکر برای خطوط بخار ضروری است؟
در بسیاری از سیستم‌های دارای انبساط حرارتی، نقاط ثابت برای کنترل جهت حرکت موردنیاز هستند؛ اما تعداد و محل آن‌ها باید با توجه به طراحی و تحلیل تنش تعیین شود.
آیا عایق لوله روی انتخاب ساپورت تأثیر دارد؟
بله. وزن و ضخامت عایق باید در بارگذاری لحاظ شود و ساپورت نباید باعث فشردگی یا آسیب به عایق شود.
کدام استاندارد برای ساپورت لوله بخار استفاده می‌شود؟
ANSI/MSS SP-58-2025 یکی از مراجع اصلی برای آویزها و ساپورت‌های لوله است. بسته به نوع سیستم، ASME B31.1 و الزامات ASHRAE و مقررات محلی نیز باید بررسی شوند.
آیا ساپورت لوله بخار در بیمارستان با هتل تفاوت دارد؟
اصول فنی مشابه است، اما شرایط پروژه، نوع تجهیزات، مسیر لوله، الزامات لرزش و حساسیت فضاها می‌تواند جزئیات طراحی ساپورت را متفاوت کند.
آیا می‌توان از ساپورت معمولی برای تمام لوله‌های بخار استفاده کرد؟
خیر. خطوط بخار از نظر دما، فشار و انبساط حرارتی شرایط خاصی دارند. انتخاب ساپورت باید با مشخصات واقعی خط و الزامات طراحی هماهنگ باشد.
