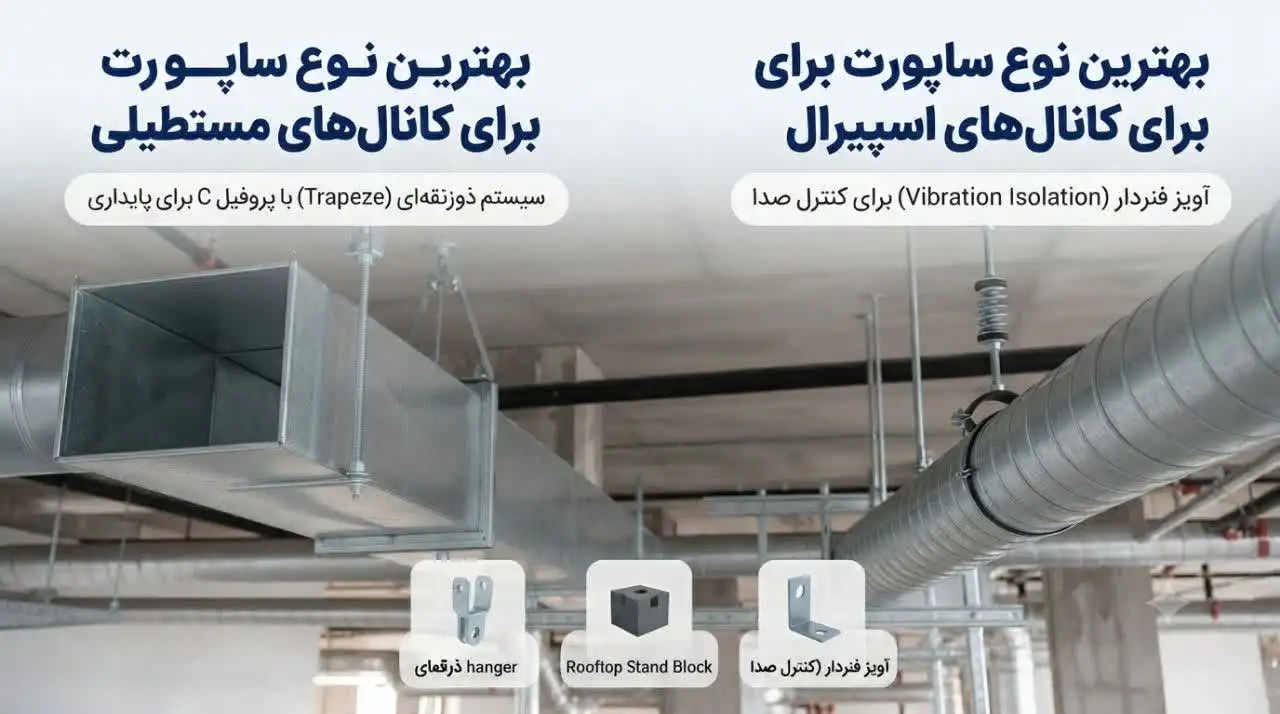

بهترین نوع ساپورت برای کانال‌های اسپیرال و مستطیلی در تهویه مطبوع
انتخاب ساپورت مناسب برای کانال‌های اسپیرال و مستطیلی، مستقیماً بر ایمنی، پایداری، کاهش ارتعاش، حفظ شکل کانال و عمر مفید سیستم تهویه مطبوع اثر می‌گذارد. کانال اسپیرال به دلیل مقطع دایره‌ای و ساختار مارپیچی، معمولاً با رینگ، تسمه یا ساپورت‌های حلقه‌ای پشتیبانی می‌شود؛ در مقابل، کانال مستطیلی به دلیل عرض زیاد و احتمال تغییر شکل صفحات، بیشتر به ریل، نبشی، میل‌رزوه، آویز و فریم‌های نگهدارنده نیاز دارد.
نوع کانال، ابعاد و وزن آن، ضخامت ورق، فشار کاری، فاصله بین تکیه‌گاه‌ها، وجود عایق، شرایط لرزه‌ای و نحوه اتصال به سازه، همگی باید پیش از انتخاب ساپورت بررسی شوند. استانداردهای SMACNA و راهنمای ASHRAE نیز برای طراحی و اجرای سیستم‌های کانال‌کشی، موضوعاتی مانند تقویت کانال، آویزها و تکیه‌گاه‌ها را مورد توجه قرار می‌دهند.
ساپورت کانال در سیستم تهویه مطبوع چیست؟
ساپورت کانال مجموعه‌ای از اجزای فلزی یا سازه‌ای است که وزن کانال و متعلقات آن را به سازه ساختمان منتقل می‌کند. این مجموعه می‌تواند شامل ریل، نبشی، تسمه، میل‌رزوه، بست، فریم، براکت، انکر و تجهیزات ضدارتعاش باشد.
هدف اصلی ساپورت فقط نگه‌داشتن کانال در ارتفاع نیست. یک سیستم نگهدارنده مناسب باید بتواند وزن خود کانال، عایق، اتصالات و تجهیزات متصل به آن را تحمل کند و در برابر لرزش، تغییرات دما و نیروهای جانبی نیز پایداری کافی داشته باشد.
در طراحی اصولی، مشخصات کانال و ساپورت از یکدیگر جدا نیستند. برای کانال‌های مستطیلی، ضخامت ورق، عرض پنل، تقویت‌کننده‌ها و فاصله ساپورت‌ها بر عملکرد سازه‌ای اثر دارند. ASHRAE نیز برای کانال‌های مستطیلی به الزامات ساخت، تقویت و پشتیبانی اشاره کرده و اجرای کانال‌های ورق فلزی را مطابق استانداردهای ساخت کانال SMACNA توصیه می‌کند.
تفاوت ساپورت کانال اسپیرال و مستطیلی
شکل هندسی کانال، نخستین عامل تعیین‌کننده در انتخاب ساپورت است. مقطع دایره‌ای کانال اسپیرال باعث می‌شود بار در محیط کانال توزیع شود، در حالی که کانال مستطیلی دارای صفحات تخت است و در ابعاد بزرگ‌تر به کنترل خمش و تغییرشکل بیشتری نیاز دارد.
ساپورت کانال اسپیرال

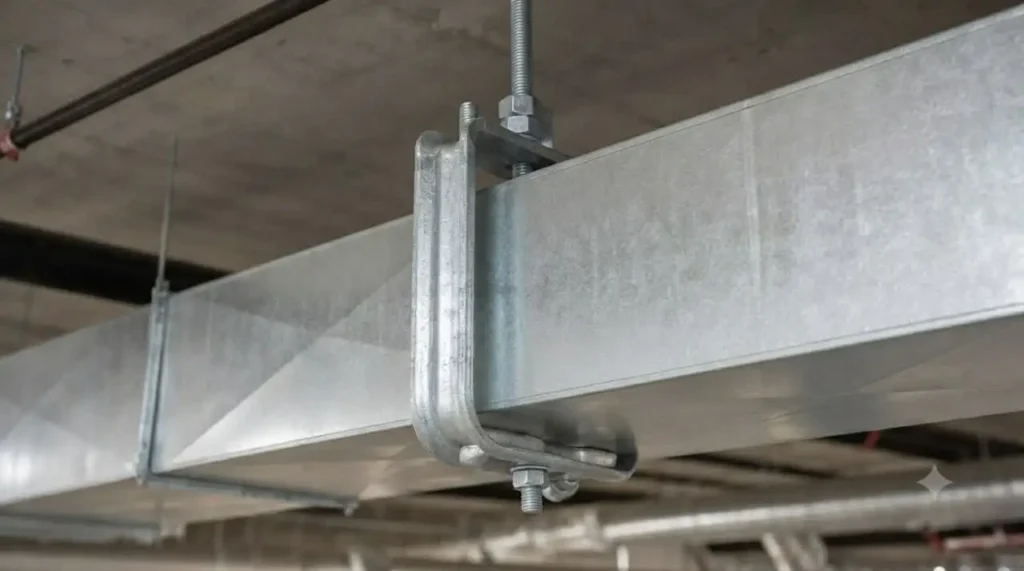

برای کانال‌های اسپیرال، ساپورت‌های تسمه‌ای و رینگی کاربرد زیادی دارند. در این روش، تسمه یا حلقه فلزی پیرامون کانال قرار می‌گیرد و توسط میل‌رزوه یا اتصال مناسب به سازه متصل می‌شود.
یکی از مزایای این روش، توزیع مناسب‌تر نیرو در اطراف کانال است. همچنین، در صورت اجرای صحیح، ساپورت می‌تواند بدون ایجاد فشار نقطه‌ای شدید روی بدنه کانال، وزن آن را منتقل کند.

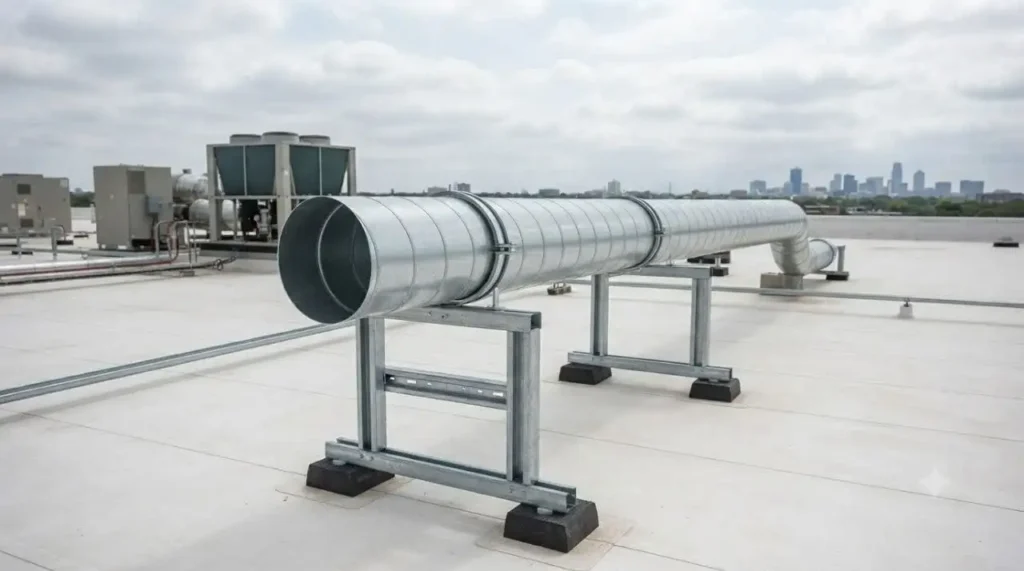

برای کانال‌های اسپیرال بزرگ‌تر یا سنگین‌تر، استفاده از فریم فلزی یا ساپورت‌های سازه‌ای می‌تواند گزینه مناسب‌تری باشد. انتخاب نهایی باید بر اساس قطر کانال، وزن، ضخامت ورق، فشار کاری و شرایط نصب انجام شود.
ساپورت کانال مستطیلی
کانال‌های مستطیلی معمولاً به سیستم‌های نگهدارنده‌ای مانند نبشی، ریل‌های فلزی، میل‌رزوه و فریم‌های چهارطرفه نیاز دارند. هرچه عرض کانال افزایش پیدا کند، اهمیت توزیع بار و جلوگیری از خمش صفحات نیز بیشتر می‌شود.
در کانال‌های عریض، آویزان کردن مستقیم ورق از یک یا دو نقطه می‌تواند باعث تمرکز بار و تغییر شکل بدنه شود. استفاده از فریم زیر کانال یا تکیه‌گاه عرضی، بار را بهتر توزیع می‌کند و پایداری مجموعه را افزایش می‌دهد.
استانداردهای SMACNA برای کانال‌های مستطیلی، ترکیب ضخامت ورق، تقویت‌کننده و فاصله تقویت‌ها را در طراحی مورد توجه قرار می‌دهند. نسخه سوم استاندارد کانال‌های صنعتی مستطیلی SMACNA نیز در سال 2024 به‌روزرسانی شده و جداول ظرفیت فشار پنل و گزینه‌های فاصله تقویت‌کننده را توسعه داده است.
بهترین ساپورت برای کانال اسپیرال چیست؟
برای کانال اسپیرال، یک پاسخ ثابت برای تمام شرایط وجود ندارد؛ اما در سیستم‌های معمول تهویه مطبوع، ساپورت رینگی یا تسمه‌ای همراه با میل‌رزوه یکی از راهکارهای رایج و کاربردی محسوب می‌شود.
ساپورت مناسب باید قطر کانال را بدون له‌کردن یا تغییر شکل قابل‌توجه بدنه نگه دارد. جنس تسمه نیز باید با شرایط محیطی و وزن مجموعه متناسب باشد.
در محیط‌های مرطوب یا فضاهایی که احتمال خوردگی وجود دارد، استفاده از قطعات دارای پوشش مناسب یا متریال مقاوم در برابر خوردگی اهمیت بیشتری پیدا می‌کند. اتصال ساپورت به سازه نیز باید با انکر یا روش مهاربندی متناسب با جنس سقف و ظرفیت باربری آن انجام شود.
برای کانال‌های اسپیرال سنگین، قطر بالا یا مسیرهای دارای تجهیزات جانبی، اتکا به یک تسمه ساده ممکن است کافی نباشد. در چنین شرایطی فریم فلزی، نبشی یا ساپورت سازه‌ای می‌تواند ظرفیت باربری و پایداری بیشتری ایجاد کند.
بهترین ساپورت برای کانال مستطیلی چیست؟
در کانال‌های مستطیلی، فریم فلزی، نبشی و ریل‌های ساپورت معمولاً انعطاف‌پذیری بیشتری برای انتقال بار ایجاد می‌کنند. انتخاب میان این گزینه‌ها به ابعاد کانال و شرایط پروژه وابسته است.
برای کانال‌های کوچک و سبک، سیستم آویز متشکل از میل‌رزوه و نبشی می‌تواند پاسخ‌گو باشد. اگر عرض یا وزن کانال افزایش پیدا کند، استفاده از فریم عرضی یا فریم کامل اطراف کانال گزینه مناسب‌تری خواهد بود.
نکته مهم آن است که ساپورت نباید باعث فشرده‌شدن عایق یا آسیب به پوشش خارجی کانال شود. در کانال‌های عایق‌کاری‌شده، محل قرارگیری فریم و جزئیات عبور آویز باید از ابتدا در نقشه اجرایی مشخص شود.
۵ معیار اصلی برای انتخاب ساپورت کانال
۱. وزن واقعی مجموعه
وزن کانال تنها عامل محاسباتی نیست. عایق، پوشش، فلنج‌ها، دریچه‌ها، دمپرها و سایر تجهیزات متصل به کانال نیز باید در بارگذاری لحاظ شوند.
اگر وزن واقعی مجموعه کمتر از مقدار طراحی در نظر گرفته شود، احتمال تغییر شکل یا شل‌شدن اتصالات افزایش پیدا می‌کند.
۲. ابعاد و شکل کانال
قطر کانال اسپیرال و عرض و ارتفاع کانال مستطیلی، نوع ساپورت را تعیین می‌کنند. کانال‌های بزرگ‌تر معمولاً به تکیه‌گاه‌های قوی‌تر و گاهی تقویت‌های اضافی نیاز دارند.
در کانال مستطیلی، افزایش عرض پنل می‌تواند نیاز به تقویت بیشتر را افزایش دهد. به همین دلیل انتخاب ساپورت باید همزمان با بررسی سازه خود کانال انجام شود.
۳. فاصله بین ساپورت‌ها
فاصله ساپورت‌ها نباید صرفاً بر اساس یک عدد ثابت برای تمام پروژه‌ها تعیین شود. وزن، ضخامت ورق، ابعاد کانال، نوع اتصال و الزامات استاندارد می‌توانند این فاصله را تغییر دهند.
ASHRAE نیز در بحث آویزها و ساپورت‌ها، طراحی سیستم نگهدارنده کانال‌های مستطیلی، گرد و تخت‌بیضی را به استانداردها و شرایط طراحی مرتبط می‌کند.
۴. لرزش و انتقال صدا
کانال‌های متصل به هواساز، فن و سایر تجهیزات مکانیکی ممکن است تحت تأثیر ارتعاش قرار بگیرند. انتقال مستقیم این ارتعاش به سازه ساختمان می‌تواند باعث ایجاد صدای اضافی شود.

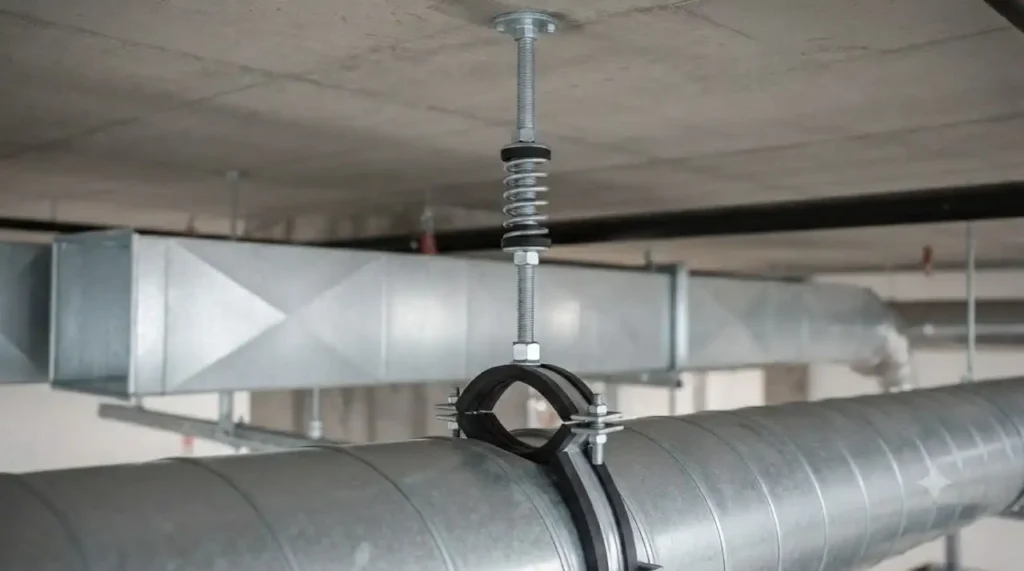

استفاده از اتصالات انعطاف‌پذیر در محل‌های مناسب، عایق لرزش و جزئیات صحیح اتصال ساپورت می‌تواند انتقال ارتعاش را کاهش دهد.
۵. شرایط محیطی
رطوبت، دمای بالا، فضای بیرونی و محیط‌های خورنده روی انتخاب جنس ساپورت تأثیر دارند. در چنین شرایطی، پوشش ضدخوردگی یا استفاده از متریال مناسب باید بخشی از مشخصات فنی سیستم باشد.

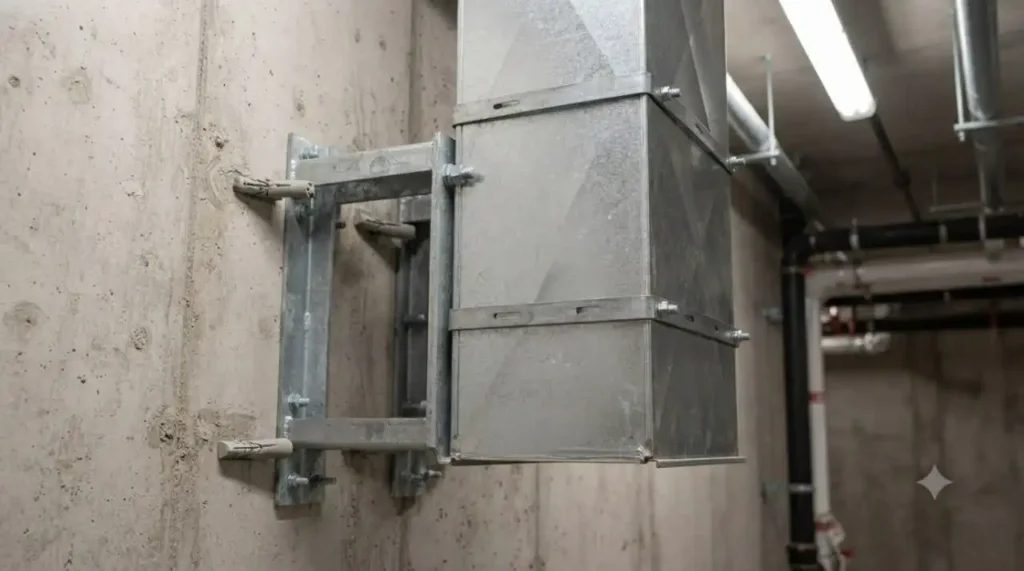

مقایسه ساپورت کانال اسپیرال و مستطیلی
| ویژگی | کانال اسپیرال | کانال مستطیلی |
|---|---|---|
| شکل مقطع | دایره‌ای | چهارگوش |
| ساپورت رایج | تسمه، رینگ، آویز | نبشی، ریل، فریم |
| توزیع بار | پیرامونی | نیازمند توزیع روی عرض کانال |
| حساسیت به خمش پنل | کمتر | بیشتر |
| اجرای مسیرهای عریض | محدودتر | مناسب‌تر |
| نیاز به تقویت | وابسته به قطر و فشار | وابسته به ابعاد و فشار |
| کاربرد رایج | تهویه و اگزاست | کانال اصلی و شاخه‌های بزرگ |
| انتخاب ساپورت | بر اساس قطر و وزن | بر اساس عرض، ارتفاع و وزن |
مراحل انتخاب ساپورت مناسب
مرحله اول: مشخصات کانال را تعیین کنید
قطر یا ابعاد کانال، ضخامت ورق، جنس، وزن تقریبی و فشار کاری را مشخص کنید. بدون این اطلاعات، انتخاب دقیق ساپورت امکان‌پذیر نیست.
مرحله دوم: وزن متعلقات را محاسبه کنید
وزن عایق، پوشش، فلنج، دمپر و تجهیزات متصل را به وزن کانال اضافه کنید. در مسیرهای طولانی، بار هر قسمت باید متناسب با فاصله تکیه‌گاه‌ها بررسی شود.
مرحله سوم: نوع سازه ساختمان را بررسی کنید
سقف بتنی، تیر فلزی، سازه سبک یا دیوار، هرکدام روش اتصال متفاوتی دارند. ظرفیت باربری محل اتصال نیز باید کنترل شود.
مرحله چهارم: نوع ساپورت را انتخاب کنید
برای اسپیرال سبک می‌توان از رینگ یا تسمه استفاده کرد. کانال مستطیلی سبک ممکن است با نبشی و میل‌رزوه اجرا شود؛ اما برای کانال‌های بزرگ‌تر، فریم و ریل سازه‌ای معمولاً کنترل بهتری روی بار ایجاد می‌کنند.
مرحله پنجم: ارتعاش و شرایط لرزه‌ای را کنترل کنید
اگر مسیر نزدیک تجهیزات دوار قرار دارد یا پروژه در منطقه با الزامات لرزه‌ای اجرا می‌شود، مهاربندی جانبی و جزئیات ضدارتعاش نیز باید بررسی شود. SMACNA در ویرایش‌های جدید راهنمای مهاربندی لرزه‌ای، گزینه‌های بیشتری برای مهاربندی و الزامات اتصال ارائه کرده است.
۴ راهکار کاربردی برای اجرای بهتر ساپورت کانال

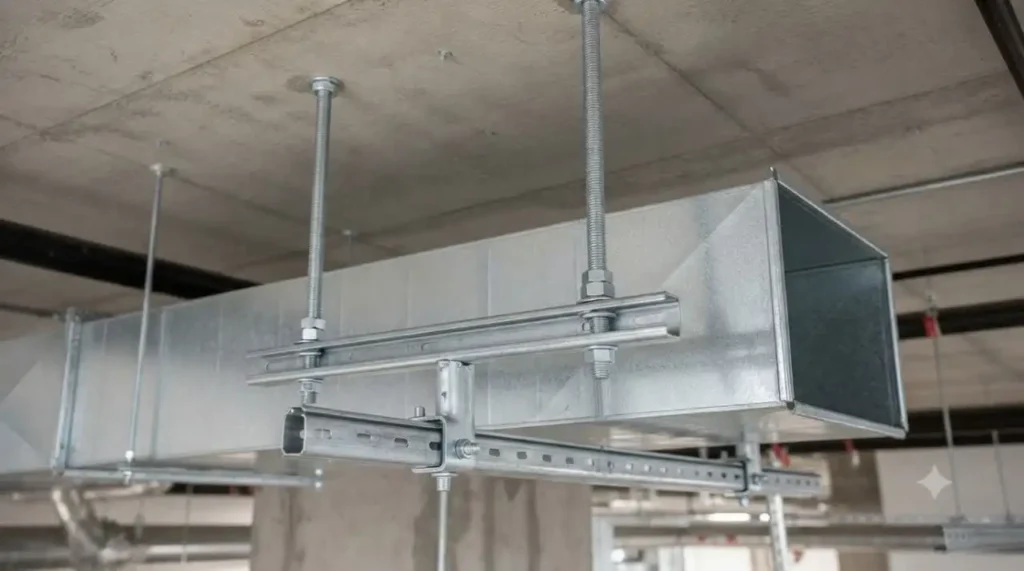

استفاده از فریم برای کانال‌های مستطیلی بزرگ
وقتی کانال عرض زیادی دارد، فریم می‌تواند بار را در سطح وسیع‌تری توزیع کند. این روش احتمال تمرکز بار روی یک نقطه از بدنه را کاهش می‌دهد.
استفاده از رینگ یا تسمه مناسب برای اسپیرال
تکیه‌گاه پیرامونی، گزینه مناسبی برای بسیاری از کانال‌های گرد است. تسمه باید از نظر عرض، ضخامت و ظرفیت باربری متناسب با وزن کانال انتخاب شود.
جداسازی ارتعاشی در محل‌های حساس
نزدیکی به فن و هواساز، حساسیت سیستم را نسبت به لرزش افزایش می‌دهد. در این نقاط باید جزئیات اتصال انعطاف‌پذیر و ضدارتعاش در طراحی لحاظ شود.
کنترل ساپورت بعد از نصب
پس از اجرا، شل بودن مهره‌ها، تغییر شکل کانال، خم‌شدن فریم، آسیب عایق و تراز نبودن مسیر باید بررسی شود. بازرسی نهایی می‌تواند بسیاری از ایرادهای اجرایی را قبل از راه‌اندازی سیستم مشخص کند.
خطاهای رایج در ساپورت‌گذاری کانال
یکی از اشتباهات متداول، انتخاب ساپورت فقط بر اساس وزن خود کانال است. چنین روشی وزن عایق و تجهیزات جانبی را نادیده می‌گیرد و ممکن است ظرفیت واقعی سیستم نگهدارنده را بیش از حد تخمین بزند.
خطای دیگر، استفاده از یک مدل ساپورت برای تمام اندازه‌های کانال است. کانال مستطیلی 40×20 سانتی‌متر و کانال 150×80 سانتی‌متر شرایط سازه‌ای یکسانی ندارند.
فاصله بیش از حد بین تکیه‌گاه‌ها نیز می‌تواند باعث افتادگی، تغییر شکل یا افزایش بار روی اتصالات شود. از طرف دیگر، افزایش بی‌دلیل تعداد ساپورت‌ها هزینه و زمان اجرا را بالا می‌برد؛ بنابراین فاصله باید بر اساس مشخصات فنی سیستم تعیین شود.
اتصال ساپورت به بخش نامناسب سقف نیز خطرناک است. حتی یک ساپورت قوی، اگر به محل اتصال ضعیف متصل شود، ظرفیت واقعی مورد انتظار را ایجاد نخواهد کرد.
سناریوی اجرایی؛ انتخاب ساپورت برای یک مسیر تهویه
فرض کنید یک کانال اسپیرال برای انتقال هوای یک ساختمان اداری طراحی شده است. قطر کانال، وزن، عایق و شرایط مسیر مشخص شده و کانال از زیر سقف بتنی عبور می‌کند.
در چنین شرایطی، رینگ یا تسمه پیرامونی می‌تواند کانال را در موقعیت خود نگه دارد و با استفاده از میل‌رزوه به سقف متصل شود. اگر قطر کانال یا وزن مجموعه افزایش پیدا کند، ظرفیت تسمه، میل‌رزوه و انکر باید دوباره بررسی شود.
حالا یک کانال مستطیلی با عرض زیاد را در نظر بگیرید. استفاده از دو آویز نقطه‌ای بدون فریم مناسب ممکن است فشار را روی بخش محدودی از کانال متمرکز کند. در این وضعیت، فریم عرضی یا فریم کامل می‌تواند بار را بهتر توزیع کند.
این تفاوت نشان می‌دهد که انتخاب بهترین ساپورت، صرفاً به جنس قطعه مربوط نیست؛ هندسه کانال و نحوه انتقال بار نیز اهمیت اساسی دارد.
استانداردهای مهم در طراحی و اجرای ساپورت کانال
استانداردهای SMACNA یکی از مراجع مهم برای ساخت و نصب کانال‌های HVAC محسوب می‌شوند. این مجموعه استانداردها موضوعاتی مانند ساخت کانال، تقویت، آویز و ساپورت را پوشش می‌دهد.
راهنمای ASHRAE نیز در فصل ساخت کانال، به آویزها و ساپورت‌های کانال‌های مستطیلی، گرد و تخت‌بیضی اشاره می‌کند و برای کانال‌های ورق فلزی، اجرای مطابق استانداردهای ساخت کانال SMACNA را توصیه می‌کند.
برای پروژه‌های صنعتی، فشار کاری بالا یا کانال‌های بزرگ، استفاده از جداول و الزامات مخصوص کانال‌های صنعتی اهمیت بیشتری دارد. در چنین پروژه‌هایی، ظرفیت بار، فشار، ضخامت ورق، تقویت‌کننده‌ها و مهاربندی باید به صورت مهندسی بررسی شوند.
جمع‌بندی
بهترین نوع ساپورت برای کانال‌های اسپیرال و مستطیلی را نمی‌توان بدون توجه به شرایط پروژه تعیین کرد. برای کانال اسپیرال، ساپورت‌های رینگی و تسمه‌ای در بسیاری از کاربردهای معمول گزینه‌های مناسبی هستند؛ در حالی که کانال‌های مستطیلی، به‌خصوص در ابعاد بزرگ، معمولاً به نبشی، ریل یا فریم‌های سازه‌ای نیاز دارند.
وزن کانال، ابعاد، ضخامت ورق، فشار کاری، فاصله تکیه‌گاه‌ها، وزن عایق، شرایط محیطی و لرزش باید همزمان بررسی شوند. رعایت الزامات طراحی و اجرای مرتبط با استانداردهای SMACNA و ASHRAE نیز به افزایش ایمنی و دوام سیستم کمک می‌کند.
سوالات متداول
بهترین ساپورت برای کانال اسپیرال چیست؟
برای بسیاری از کانال‌های اسپیرال تهویه، ساپورت تسمه‌ای یا رینگی همراه با آویز مناسب کاربرد دارد. در کانال‌های سنگین یا قطر بالا، ممکن است فریم سازه‌ای انتخاب مناسب‌تری باشد.
برای کانال مستطیلی از چه ساپورتی استفاده می‌شود؟
نبشی، ریل، میل‌رزوه و فریم فلزی از گزینه‌های رایج هستند. انتخاب نهایی به ابعاد، وزن، ضخامت ورق، فشار کاری و شرایط نصب بستگی دارد.
آیا ساپورت کانال اسپیرال و مستطیلی یکسان است؟
خیر. هندسه متفاوت این دو کانال باعث می‌شود نحوه انتقال بار و نوع تکیه‌گاه نیز متفاوت باشد. کانال اسپیرال معمولاً با تکیه‌گاه پیرامونی و کانال مستطیلی با فریم یا تکیه‌گاه عرضی بهتر پشتیبانی می‌شود.
فاصله ساپورت کانال چقدر باید باشد؟
فاصله ثابت و قابل استفاده برای تمام کانال‌ها وجود ندارد. قطر یا ابعاد، وزن، جنس، ضخامت، نوع ساخت و الزامات پروژه باید در تعیین فاصله ساپورت لحاظ شوند.
آیا کانال عایق‌کاری‌شده به ساپورت متفاوتی نیاز دارد؟
ممکن است جزئیات ساپورت تغییر کند. فریم یا تسمه نباید باعث فشرده‌شدن بیش از حد عایق یا آسیب به پوشش آن شود و باید جزئیات اجرایی متناسب با نوع عایق در نظر گرفته شود.
آیا برای کانال تهویه ساپورت ضدلرزش لازم است؟
در نزدیکی فن‌ها، هواسازها و سایر تجهیزات دوار، کنترل ارتعاش اهمیت بیشتری پیدا می‌کند. بسته به طراحی سیستم، استفاده از اتصال انعطاف‌پذیر یا جزئیات ضدارتعاش می‌تواند ضروری باشد.
آیا برای کانال‌های بزرگ مستطیلی فریم بهتر است؟
فریم می‌تواند در کانال‌های بزرگ، بار را بهتر توزیع کند و کنترل بیشتری روی تغییر شکل ایجاد کند؛ با این حال انتخاب آن باید بر اساس بارگذاری و مشخصات سازه‌ای کانال انجام شود.
آیا استاندارد SMACNA برای ساپورت کانال کاربرد دارد؟
بله. استانداردهای SMACNA در حوزه ساخت و نصب کانال‌های HVAC، موضوعاتی مانند تقویت و سیستم‌های آویز و ساپورت را پوشش می‌دهند و از مراجع مهم طراحی و اجرای کانال‌کشی محسوب می‌شوند.
