فاصله مجاز بین لوله و بست چقدر باید باشد؟ راهنمای استاندارد نصب لوله و بست
فاصله مجاز بین لوله و بست یکی از جزئیات مهم در اجرای صحیح سیستم‌های لوله‌کشی و تأسیسات مکانیکی است. انتخاب فاصله نامناسب می‌تواند باعث انتقال بیش از حد نیرو به لوله، تغییر شکل، ایجاد لرزش، تولید صدا، آسیب به عایق و حتی کاهش عمر سیستم شود. مقدار مناسب این فاصله به نوع لوله، قطر، جنس، دمای کاری، وجود عایق، نوع بست و شرایط نصب وابسته است.
نکته مهم این است که عبارت «فاصله بین لوله و بست» می‌تواند به دو مفهوم متفاوت اشاره کند: فاصله آزاد بین بدنه لوله و بست و فاصله بین دو بست متوالی روی مسیر لوله. این دو پارامتر نباید با یکدیگر اشتباه گرفته شوند. بست باید لوله را به اندازه کافی مهار کند، اما نباید با فشار نامناسب باعث آسیب به جداره یا عایق شود.
فاصله بین لوله و بست یعنی چه؟
بست قطعه‌ای است که برای نگهداری، تثبیت یا هدایت لوله روی سازه استفاده می‌شود. این قطعه باید نیروهای واردشده به سیستم را کنترل کند و در عین حال امکان حرکت‌های مجاز لوله را از بین نبرد.
فاصله آزاد میان بست و سطح لوله معمولاً بسیار محدود است. در بست‌های طراحی‌شده برای نگهداری مستقیم، اتصال باید به شکلی باشد که لوله به‌خوبی مهار شود و حرکت ناخواسته نداشته باشد. اگر بست بیش از حد شل باشد، لوله هنگام عبور سیال یا انبساط و انقباض دچار حرکت می‌شود.
از طرف دیگر، سفت کردن بیش از اندازه نیز می‌تواند به لوله آسیب بزند. این مسئله در لوله‌های پلاستیکی، پنج‌لایه، PEX و لوله‌های دارای عایق اهمیت بیشتری دارد.

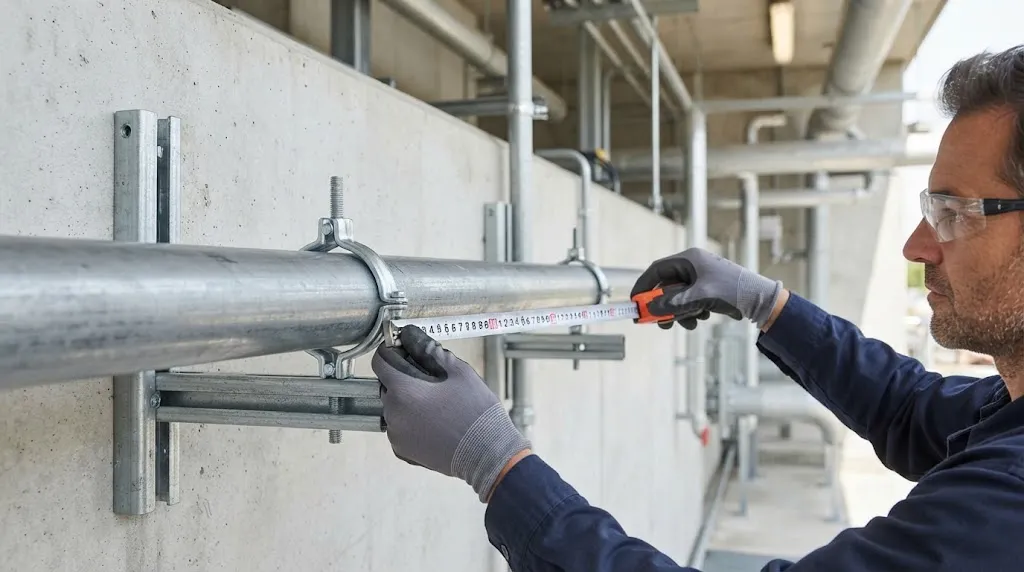

فاصله بین دو بست لوله چقدر باید باشد؟
اگر منظور از فاصله مجاز، فاصله بین دو بست متوالی باشد، نمی‌توان یک عدد ثابت برای تمام لوله‌ها تعیین کرد. قطر لوله، جنس آن، وزن سیال، دمای کار، ضخامت جداره، نوع نصب و الزامات سازنده تعیین می‌کنند که ساپورت‌ها با چه فاصله‌ای قرار بگیرند.
برای نمونه، لوله‌های فلزی معمولاً می‌توانند فاصله بیشتری بین ساپورت‌ها داشته باشند، در حالی که لوله‌های پلاستیکی به دلیل انعطاف‌پذیری بیشتر ممکن است به بست‌های نزدیک‌تری نیاز داشته باشند.
در طراحی تأسیسات، معمولاً جداول فاصله ساپورت در استانداردها، مشخصات سازنده یا دستورالعمل پروژه مبنای اجرا قرار می‌گیرد. بنابراین استفاده از یک عدد عمومی بدون توجه به جنس و قطر لوله، روش دقیقی نیست.
عوامل مؤثر بر تعیین فاصله بست‌ها
قطر لوله
با افزایش قطر، وزن لوله و سیال داخل آن نیز معمولاً افزایش پیدا می‌کند. در نتیجه، برای جلوگیری از خمش بیش از حد ممکن است به ساپورت‌های قوی‌تر یا فاصله کمتر نیاز باشد.
لوله‌های با قطر کوچک نیز نباید بدون بررسی با فاصله‌های بسیار زیاد نصب شوند. انعطاف‌پذیری بالا در برخی لوله‌های کوچک می‌تواند باعث ایجاد شکم‌دادگی بین بست‌ها شود.
جنس لوله
فولاد، مس، چدن، پلی‌پروپیلن، PEX، PVC و لوله‌های چندلایه رفتار مکانیکی متفاوتی دارند. مدول الاستیسیته، انبساط حرارتی و مقاومت خمشی هر ماده روی فاصله مناسب ساپورت تأثیر می‌گذارد.
به همین دلیل، فاصله پیشنهادی برای یک لوله فولادی را نمی‌توان بدون بررسی برای لوله پلیمری استفاده کرد.
وزن سیال
لوله خالی تنها بخشی از بار سیستم را تشکیل می‌دهد. وزن آب، سیال فرآیندی، عایق، شیرآلات و اتصالات نیز باید در محاسبات لحاظ شود.
سیستم‌های آبرسانی که هنگام بهره‌برداری با آب پر می‌شوند، وزن قابل توجهی پیدا می‌کنند. اگر فاصله بست‌ها زیاد باشد، احتمال خمش لوله بین نقاط نگهدارنده افزایش پیدا می‌کند.
دمای کاری و انبساط حرارتی
افزایش دما باعث انبساط بسیاری از لوله‌ها می‌شود. اگر تمام بست‌ها لوله را کاملاً قفل کنند، حرکت حرارتی کنترل‌نشده می‌تواند تنش‌های اضافی ایجاد کند.
برای همین در بعضی سیستم‌ها از ترکیب بست‌های ثابت و راهنما استفاده می‌شود. بست ثابت موقعیت لوله را کنترل می‌کند، در حالی که ساپورت راهنما امکان حرکت محوری یا جانبی کنترل‌شده را فراهم می‌کند.
نوع عایق
وجود عایق باعث می‌شود فاصله واقعی میان بست و سطح لوله با حالت لوله بدون عایق متفاوت باشد. در بسیاری از سیستم‌ها نباید عایق را به‌صورت نامناسب زیر بست فشرده کرد.
فشرده شدن عایق می‌تواند عملکرد حرارتی آن را کاهش دهد. برای لوله‌های سرد نیز استفاده از جزئیات مناسب برای جلوگیری از ایجاد پل حرارتی و میعان اهمیت دارد.

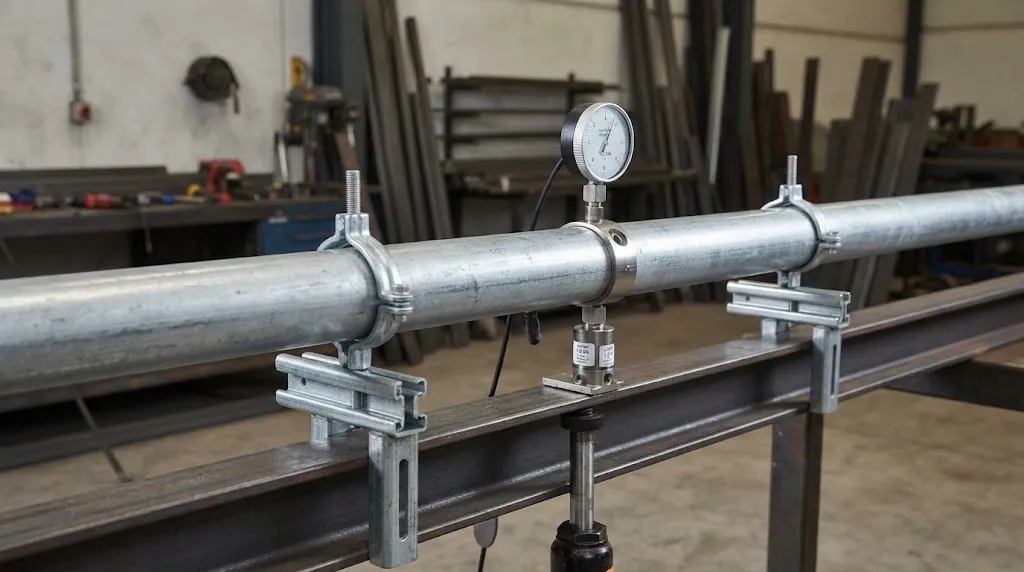

فاصله مناسب بست برای لوله‌های فلزی
لوله‌های فولادی و مسی به دلیل مقاومت مکانیکی بالاتر، معمولاً امکان استفاده از فاصله‌های بیشتری بین ساپورت‌ها را دارند. با این حال، قطر و ضخامت لوله همچنان تعیین‌کننده هستند.
در سیستم‌های لوله‌کشی فولادی، استانداردهایی مانند ASME B31.1 و ASME B31.3 در حوزه‌های مرتبط با طراحی و نصب سیستم‌های لوله‌کشی صنعتی مورد استفاده قرار می‌گیرند. الزامات پروژه و جداول استاندارد یا مشخصات مهندسی باید مبنای نهایی فاصله ساپورت باشند.
برای لوله‌های مسی نیز استانداردها و دستورالعمل‌های اجرایی مربوط به سیستم مورد استفاده باید بررسی شوند. نصب بست بیش از حد دور از یکدیگر می‌تواند باعث خمش و ایجاد تنش در اتصالات شود.

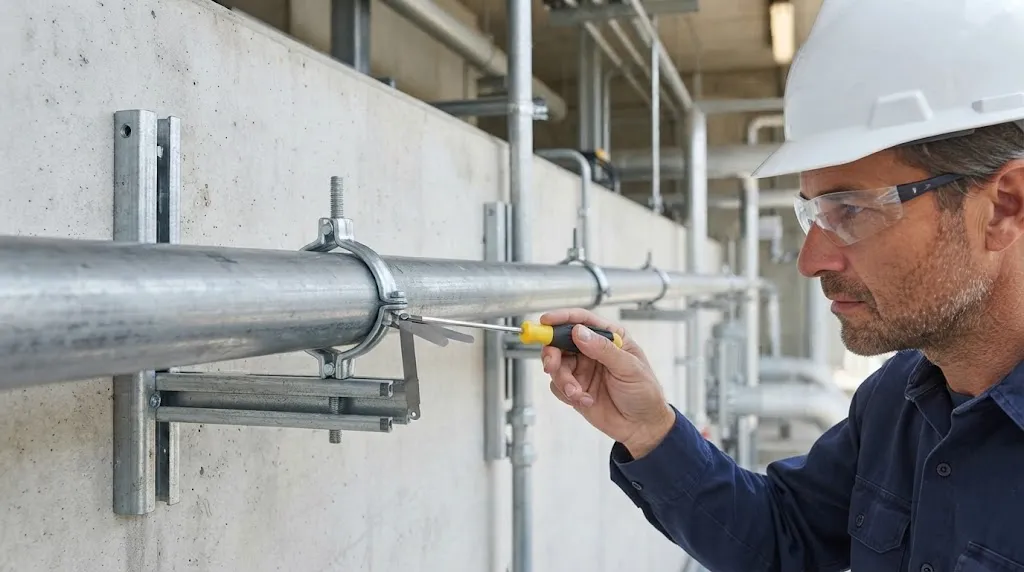

فاصله بست در لوله‌های پلیمری
لوله‌های پلیمری نسبت به بسیاری از لوله‌های فلزی انعطاف‌پذیرتر هستند. همین ویژگی باعث می‌شود فاصله بست‌ها در آن‌ها اهمیت بیشتری پیدا کند.
PVC، PEX، PP-R و لوله‌های چندلایه هرکدام مشخصات متفاوتی دارند. دمای سیال نیز در این محصولات اثر زیادی بر رفتار مکانیکی دارد؛ زیرا برخی مواد در دمای بالا نرم‌تر می‌شوند و خمش آن‌ها افزایش پیدا می‌کند.
بهترین روش، استفاده از جدول فاصله ساپورت ارائه‌شده توسط سازنده همان محصول است. اگر چنین جدولی وجود داشته باشد، استفاده از یک مقدار عمومی ممکن است باعث اجرای غیراصولی شود.

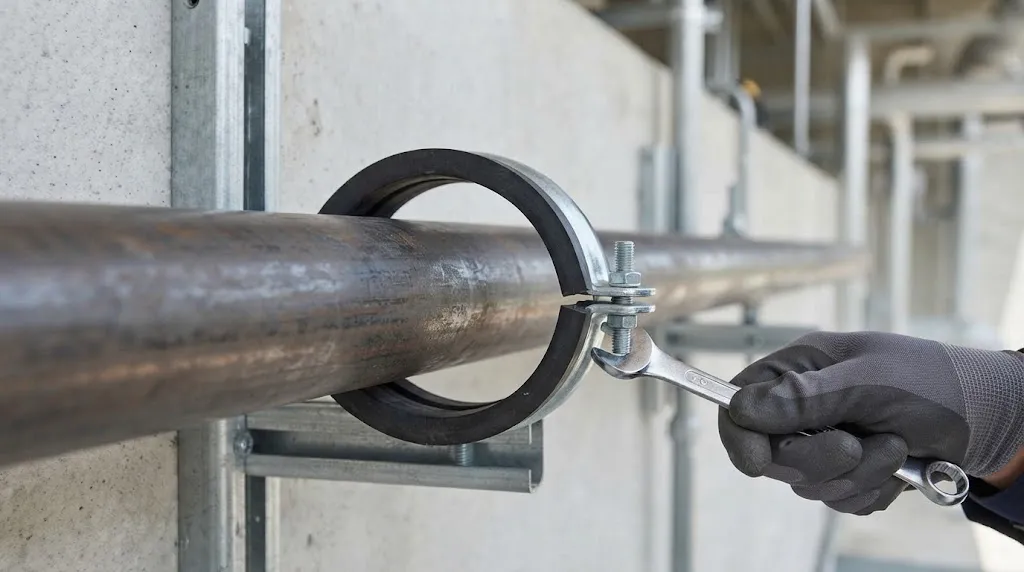

آیا بست باید مستقیماً به لوله بچسبد؟
در بست‌های معمولی، هدف ایجاد تماس کنترل‌شده و مهار مناسب لوله است، نه اعمال فشار بیش از حد. بنابراین بست نباید آن‌قدر آزاد باشد که لوله درون آن حرکت غیرمجاز داشته باشد و نباید آن‌قدر سفت شود که به جداره لوله فشار وارد کند.
برای برخی لوله‌ها استفاده از روکش یا لایه محافظ بین بست و لوله می‌تواند از آسیب سطحی جلوگیری کند. چنین جزئیاتی به نوع بست و جنس لوله بستگی دارد.
اگر لوله دارای پوشش، رنگ یا عایق است، تماس مستقیم بست با سطح ممکن است مناسب نباشد. در این حالت باید جزئیات اتصال مطابق مشخصات سیستم انتخاب شود.
فاصله بست از اتصالات و تجهیزات
محل نصب بست تنها بر اساس فاصله‌های یکنواخت تعیین نمی‌شود. نزدیک زانو، سه‌راهی، شیر، فلنج و سایر اتصالات ممکن است به ساپورت اضافی نیاز باشد.
وزن شیرآلات و تجهیزات می‌تواند نیروی قابل توجهی به لوله وارد کند. اگر یک شیر سنگین فقط توسط لوله نگهداری شود، تنش اضافی به اتصالات منتقل خواهد شد.
نزدیک نقاط تغییر مسیر نیز کنترل حرکت لوله اهمیت دارد. ساپورت مناسب می‌تواند از انتقال نیروهای اضافی به تجهیزات جلوگیری کند.

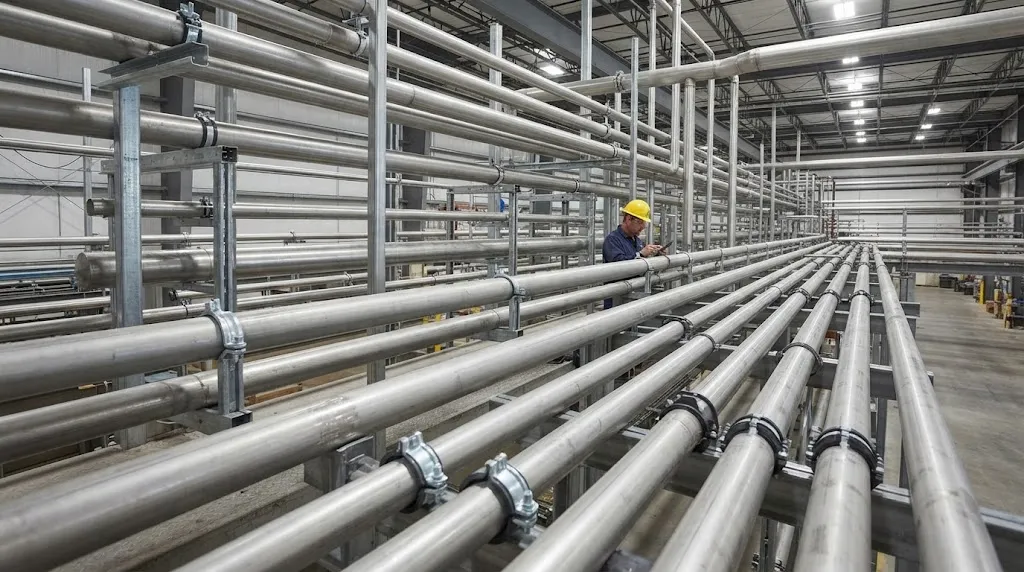

فاصله بست در لوله‌های افقی و عمودی
لوله افقی معمولاً بیشترین حساسیت را نسبت به فاصله بین ساپورت‌ها دارد؛ زیرا وزن لوله و سیال باعث ایجاد خمش در فاصله میان دو تکیه‌گاه می‌شود.
در رایزرهای عمودی، مسئله اصلی بیشتر به وزن محوری، نقاط مهار، راهنماها و نحوه انتقال بار مربوط است. در ارتفاع‌های زیاد، استفاده از یک بست ساده در هر طبقه الزاماً کافی نیست.
طراحی رایزر باید نیروهای ناشی از وزن، انبساط حرارتی و حرکت احتمالی لوله را در نظر بگیرد. تعداد و محل بست‌ها نیز بر همین اساس مشخص می‌شود.

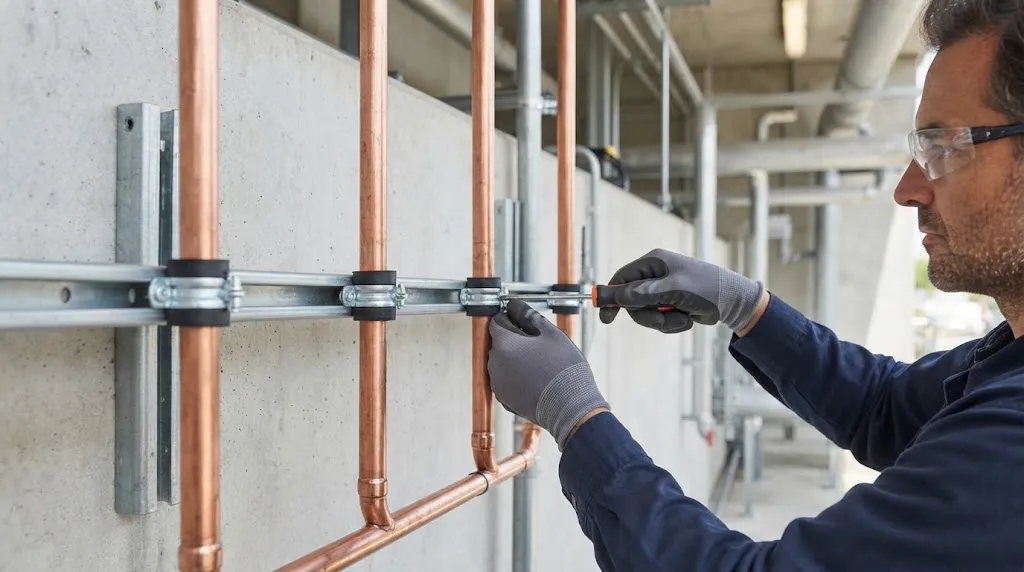

روش مرحله‌به‌مرحله تعیین فاصله مناسب بست
مرحله اول: مشخصات لوله را ثبت کنید
قطر اسمی، جنس، ضخامت، طول مسیر و نوع اتصال را مشخص کنید. بدون این اطلاعات، تعیین فاصله دقیق ساپورت امکان‌پذیر نیست.
مرحله دوم: وزن سیستم را محاسبه کنید
وزن لوله، سیال، عایق و تجهیزات متصل به مسیر باید در نظر گرفته شود. این مرحله به‌خصوص برای خطوط دارای سیال سنگین یا عایق ضخیم اهمیت دارد.
مرحله سوم: دمای کاری را بررسی کنید
اگر دمای سیستم تغییر قابل توجهی دارد، انبساط حرارتی باید وارد طراحی شود. در چنین شرایطی جایگاه بست ثابت، راهنما و ساپورت لغزشی اهمیت پیدا می‌کند.
مرحله چهارم: جدول سازنده یا استاندارد پروژه را بررسی کنید
برای لوله‌های پلیمری، ابتدا اطلاعات فنی تولیدکننده را بررسی کنید. در سیستم‌های صنعتی نیز استاندارد و مشخصات فنی پروژه باید مبنای طراحی قرار گیرند.
مرحله پنجم: وضعیت واقعی نصب را کنترل کنید
پس از اجرا، فاصله واقعی بست‌ها اندازه‌گیری شود. علاوه بر عدد فاصله، تراز بودن مسیر، سفتی اتصال، عدم آسیب به لوله و وضعیت عایق نیز باید کنترل شود.
۵ راهکار کاربردی برای نصب صحیح بست
۱. از فاصله‌های یکسان بدون محاسبه استفاده نکنید
اجرای تمام مسیر با فاصله ثابت، سریع است اما همیشه مهندسی نیست. شرایط قسمت‌های مختلف خط می‌تواند متفاوت باشد.
۲. نزدیک اتصالات حساس ساپورت مناسب قرار دهید
شیرآلات، فلنج‌ها و تجهیزات سنگین معمولاً نیاز به توجه بیشتری دارند. وزن این قطعات نباید بدون بررسی روی لوله باقی بماند.
۳. برای لوله‌های پلیمری از دستورالعمل سازنده استفاده کنید
فاصله ساپورت لوله‌های پلاستیکی به دما و جنس ماده وابسته است. جدول تولیدکننده معمولاً دقیق‌ترین مرجع برای محصول مشخص است.
۴. بست را بیش از حد سفت نکنید
فشار زیاد می‌تواند به لوله یا عایق آسیب برساند. اتصال باید به اندازه‌ای محکم باشد که عملکرد مورد انتظار را تأمین کند.
۵. انبساط حرارتی را فراموش نکنید
تمام نقاط مسیر نباید الزاماً ثابت باشند. استفاده درست از ساپورت‌های ثابت، راهنما و لغزشی می‌تواند حرکت حرارتی را کنترل کند.
خطاهای رایج در فاصله‌گذاری بست‌ها
یکی از خطاهای رایج، استفاده از جدول یک نوع لوله برای محصولی با جنس متفاوت است. حتی اگر قطر دو لوله یکسان باشد، رفتار مکانیکی آن‌ها می‌تواند کاملاً متفاوت باشد.
اشتباه بعدی، نادیده گرفتن وزن عایق و سیال است. لوله در زمان بهره‌برداری ممکن است بسیار سنگین‌تر از حالت اولیه باشد.
سفت کردن بیش از اندازه بست نیز مشکل‌ساز است. این کار در لوله‌های پلیمری یا سطوح دارای پوشش می‌تواند آسیب ایجاد کند.
همچنین نباید محل بست‌ها فقط با توجه به فاصله خطی مشخص شود. زانوها، سه‌راهی‌ها، شیرآلات و نقاط تغییر مسیر باید به‌صورت جداگانه بررسی شوند.
مثال اجرایی برای یک مسیر لوله‌کشی
فرض کنید یک مسیر افقی آبرسانی در یک ساختمان اجرا می‌شود. لوله در حالت پر از آب وزن بیشتری پیدا می‌کند و بخشی از مسیر نیز با عایق پوشانده شده است.
اگر فاصله بست‌ها بیش از حد زیاد باشد، لوله در قسمت میانی بین دو بست دچار خمش می‌شود. ادامه این وضعیت می‌تواند ظاهر مسیر را نامناسب کند و تنش بیشتری به اتصالات وارد شود.
راهکار صحیح این است که ابتدا نوع و قطر لوله مشخص شود، سپس وزن واقعی سیستم و دمای کاری بررسی شود. پس از آن فاصله ساپورت طبق مشخصات فنی همان لوله تعیین شده و نقاط نزدیک اتصالات نیز به‌صورت جداگانه کنترل شوند.
چرا فاصله مناسب بست روی عمر سیستم تأثیر دارد؟
ساپورت‌بندی صحیح فقط برای ثابت نگه داشتن لوله نیست. توزیع مناسب بار باعث می‌شود نیروها در نقاط مشخص و قابل کنترل به سازه منتقل شوند.
اگر تعداد بست‌ها کمتر از مقدار مورد نیاز باشد، خمش افزایش پیدا می‌کند. افزایش بیش از حد تعداد بست‌ها نیز می‌تواند هزینه اجرا را بالا ببرد و در سیستم‌های دارای انبساط حرارتی، حرکت طبیعی لوله را محدود کند.
تعادل میان تعداد ساپورت، ظرفیت باربری و امکان حرکت لوله، بخش مهمی از طراحی سیستم نگهدارنده محسوب می‌شود.
فاصله مجاز بین لوله و بست چقدر است؟
فاصله مجاز بین بست‌ها عدد ثابتی برای تمام لوله‌ها ندارد و به جنس، قطر، وزن، دمای کاری، نوع سیال، عایق و دستورالعمل سازنده بستگی دارد. بست باید لوله را بدون ایجاد فشار مخرب مهار کند و فاصله بین ساپورت‌ها نیز باید بر اساس جداول فنی یا محاسبات مهندسی تعیین شود. در لوله‌های پلیمری معمولاً دستورالعمل سازنده محصول مرجع اصلی است.
جمع‌بندی
فاصله مجاز بین لوله و بست را نمی‌توان با یک عدد ثابت برای همه سیستم‌ها تعیین کرد. جنس و قطر لوله، وزن سیال و عایق، دمای کاری، شرایط نصب و نوع ساپورت همگی در انتخاب فاصله مناسب نقش دارند.
بست باید به اندازه کافی لوله را مهار کند، اما نباید با فشار بیش از حد باعث آسیب به جداره یا عایق شود. از طرف دیگر، فاصله بین دو بست باید به گونه‌ای باشد که خمش، لرزش و حرکت ناخواسته لوله کنترل شود.
در نهایت، بهترین مرجع برای تعیین فاصله دقیق، ترکیبی از استاندارد مربوط به سیستم، مشخصات فنی پروژه و دستورالعمل سازنده لوله و بست است. اجرای این اصول علاوه بر افزایش عمر لوله‌کشی، هزینه تعمیرات و احتمال خرابی اتصالات را نیز کاهش می‌دهد.
سوالات متداول
فاصله استاندارد بین دو بست لوله چقدر است؟
عدد ثابتی برای تمام لوله‌ها وجود ندارد. فاصله بست به جنس، قطر، دما، وزن و دستورالعمل سازنده بستگی دارد و باید بر اساس مشخصات فنی همان سیستم تعیین شود.
آیا فاصله بست برای لوله فلزی و پلاستیکی یکسان است؟
خیر. لوله‌های پلاستیکی معمولاً انعطاف‌پذیری بیشتری دارند و رفتار آن‌ها با افزایش دما تغییر می‌کند. بنابراین فاصله ساپورت آن‌ها باید مطابق مشخصات همان محصول تعیین شود.
آیا بست باید کاملاً به لوله چسبیده باشد؟
بست باید لوله را به‌صورت کنترل‌شده مهار کند و نباید باعث فشار یا تغییر شکل جداره شود. میزان سفتی اتصال به جنس لوله و نوع بست بستگی دارد.
فاصله بست‌ها در لوله‌های عمودی با افقی تفاوت دارد؟
بله. در لوله‌های افقی، خمش بین ساپورت‌ها اهمیت بیشتری دارد، در حالی که در رایزرهای عمودی وزن محوری، نقاط مهار و انبساط حرارتی اهمیت زیادی پیدا می‌کنند.
آیا نزدیک زانو و سه‌راهی به بست بیشتری نیاز است؟
در بسیاری از سیستم‌ها بله. تغییر مسیر و نیروهای ناشی از آن می‌تواند نیاز به ساپورت یا راهنمای اضافی ایجاد کند. محل دقیق بست باید بر اساس طراحی سیستم مشخص شود.
آیا عایق روی فاصله بست تأثیر دارد؟
بله. وزن عایق و نحوه قرارگیری آن در محل ساپورت باید در طراحی لحاظ شود. همچنین نباید بست باعث فشرده شدن نامناسب عایق شود.
برای تعیین فاصله بست لوله از چه استانداردی استفاده کنیم؟
استاندارد مناسب به نوع سیستم بستگی دارد. استانداردهای لوله‌کشی مانند ASME B31.1 و B31.3 در کاربردهای مشخص صنعتی مطرح هستند، اما مشخصات سازنده لوله و الزامات پروژه نیز باید بررسی شوند.
اگر فاصله بست‌ها زیاد باشد چه اتفاقی می‌افتد؟
فاصله بیش از حد می‌تواند باعث خمش، لرزش، افت تراز، ایجاد فشار روی اتصالات و در برخی سیستم‌ها ایجاد تنش اضافی شود. کاهش فاصله تا مقدار مناسب، این مشکلات را کنترل می‌کند.
