نکات جوشکاری یا پیچ و مهره در نصب پایپ هنگهای سنگین
سیستمهای پایپ هنگ یا ساپورت لوله، یکی از مهمترین اجزای تأسیسات مکانیکی و صنعتی به شمار میروند و وظیفه انتقال ایمن بار لولهها، تجهیزات و متعلقات آنها را به سازه اصلی بر عهده دارند. در پروژههای سنگین مانند پالایشگاهها، نیروگاهها، کارخانههای صنعتی، موتورخانههای بزرگ و خطوط انتقال سیالات، نحوه اتصال اجزای پایپ هنگ به سازه اهمیت ویژهای پیدا میکند. در این میان، دو روش اصلی برای نصب این ساپورتها شامل اتصال جوشی و اتصال پیچ و مهرهای است که هر کدام مزایا، محدودیتها و الزامات فنی خاص خود را دارند.
انتخاب بین جوشکاری یا استفاده از پیچ و مهره تنها به هزینه اولیه وابسته نیست. عواملی مانند ظرفیت باربری، شرایط محیطی، قابلیت تعمیر و نگهداری، سرعت نصب، استانداردهای پروژه و امکان توسعه یا تغییرات آتی باید در فرآیند تصمیمگیری لحاظ شوند. اجرای نادرست هر یک از این روشها میتواند منجر به کاهش مقاومت سازه، انتقال نامناسب بار، افزایش ارتعاشات و حتی بروز خسارتهای جدی در خطوط لوله شود.
آشنایی با اصول طراحی و اجرای اتصالات پایپ هنگهای سنگین به مهندسان، ناظران و پیمانکاران کمک میکند تا مناسبترین روش را متناسب با شرایط پروژه انتخاب کرده و از بروز خطاهای اجرایی جلوگیری کنند.
پایپ هنگ سنگین چیست و چه کاربردی دارد؟
پایپ هنگ یا آویز لوله، مجموعهای از اجزای فلزی شامل چنل، راد رزوهای، بست لوله، براکت، نبشی، صفحه اتصال و متعلقات جانبی است که برای نگهداری و تثبیت خطوط لوله استفاده میشود. در پروژههای سنگین، این سیستمها باید توان تحمل وزن لوله، سیال داخل آن، تجهیزات جانبی، عایق، بارهای دینامیکی و تنشهای ناشی از انبساط و انقباض حرارتی را داشته باشند.
پایپ هنگهای سنگین معمولاً در موارد زیر کاربرد دارند:
- خطوط انتقال آب، بخار و سیالات صنعتی
- موتورخانههای بزرگ و مراکز داده
- پالایشگاهها و پتروشیمیها
- نیروگاههای حرارتی و خورشیدی
- صنایع نفت، گاز و فولاد
- شبکههای سینی کابل و تأسیسات مکانیکی سنگین
اهمیت انتخاب روش اتصال در نصب پایپ هنگ
روش اتصال اجزای پایپ هنگ به سازه اصلی تأثیر مستقیمی بر ایمنی، دوام و قابلیت بهرهبرداری سیستم دارد. اتصال باید بتواند بارهای استاتیکی و دینامیکی را بدون ایجاد تغییر شکل دائمی تحمل کند و در عین حال امکان بازرسی و نگهداری مناسب را فراهم آورد.
به طور کلی، انتخاب روش مناسب به عوامل زیر بستگی دارد:
- وزن و نوع بار وارده
- جنس سازه اصلی
- شرایط محیطی و میزان خوردگی
- نیاز به تغییر یا توسعه آینده
- محدودیتهای زمانی اجرای پروژه
- الزامات استانداردها و مدارک فنی پروژه
روش جوشکاری در نصب پایپ هنگهای سنگین
جوشکاری یکی از رایجترین روشهای اتصال در پروژههای صنعتی است و به دلیل ایجاد اتصال دائمی و استحکام بالا، در بسیاری از خطوط لوله سنگین مورد استفاده قرار میگیرد.
مزایای استفاده از جوشکاری
- ایجاد اتصال یکپارچه و مقاوم
- توان تحمل بارهای سنگین و ضربهای
- حذف نیاز به سوراخکاری و کاهش تمرکز تنش در برخی اتصالات
- مناسب برای پروژههایی که تغییرات بعدی در آنها پیشبینی نشده است
- عملکرد مطلوب در سازههای فلزی سنگین
معایب جوشکاری
- نیاز به نیروی متخصص و دارای گواهینامه جوشکاری
- افزایش زمان بازرسی و کنترل کیفیت
- دشواری در باز کردن یا تغییر محل اتصال
- احتمال ایجاد تنش پسماند و تغییر شکل موضعی
- نیاز به ترمیم پوشش ضدخوردگی پس از اجرای جوش

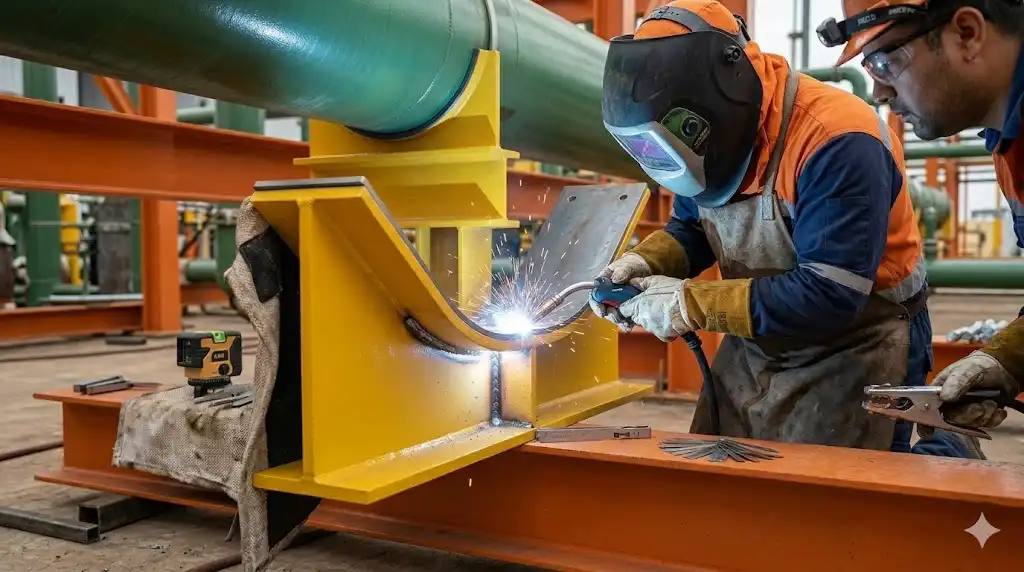

نکات مهم هنگام جوشکاری پایپ هنگ
انتخاب الکترود یا سیم جوش مناسب
جنس ماده مصرفی باید با نوع فولاد پایه و مشخصات فنی پروژه سازگار باشد تا از ایجاد ترک یا ضعف در اتصال جلوگیری شود.
آمادهسازی سطح
سطح محل جوش باید از هرگونه زنگزدگی، رنگ، چربی و آلودگی پاک شود. وجود ناخالصیها کیفیت جوش را کاهش میدهد.
کنترل ابعاد و نفوذ جوش
جوش باید دارای نفوذ کافی و ابعاد متناسب با بار طراحی باشد. جوش کمعمق یا بیش از حد بزرگ میتواند باعث تمرکز تنش شود.

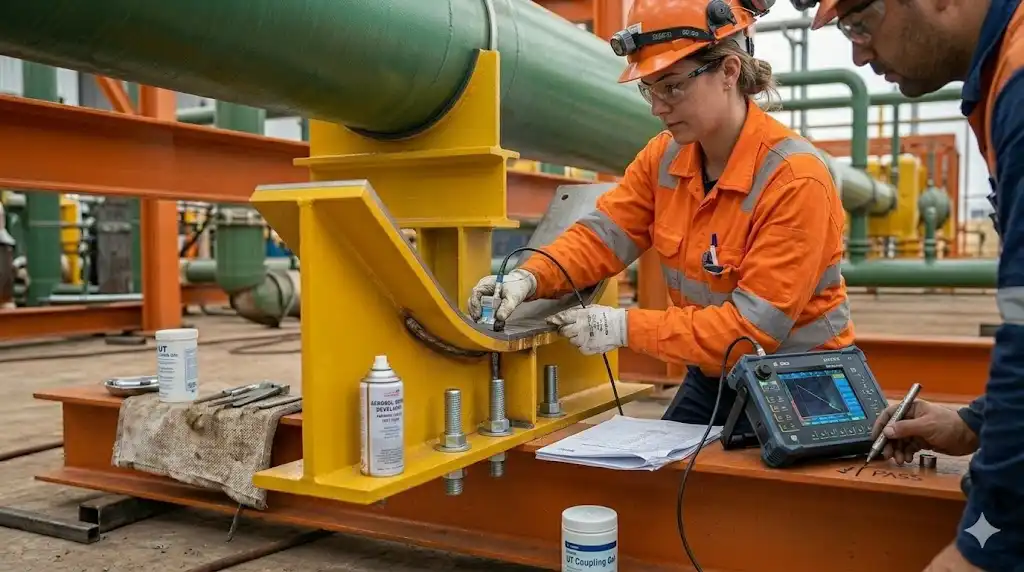

اجرای آزمونهای کنترل کیفیت
در پروژههای حساس، انجام تستهای چشمی، مایع نافذ، ذرات مغناطیسی یا آزمونهای غیرمخرب برای بررسی کیفیت جوش ضروری است.
استفاده از پیچ و مهره در نصب پایپ هنگهای سنگین
در سالهای اخیر، استفاده از اتصالات پیچ و مهرهای به ویژه در سیستمهای مدرن ساپورتگذاری و چنلهای مدولار رشد قابل توجهی داشته است. این روش به دلیل سرعت نصب و امکان دمونتاژ، در بسیاری از پروژههای تأسیساتی و نیروگاهی ترجیح داده میشود.
مزایای اتصالات پیچ و مهرهای
- سرعت بالای نصب و اجرا
- امکان باز و بسته کردن اتصال بدون تخریب
- قابلیت توسعه و اصلاح سیستم در آینده
- عدم ایجاد حرارت و تغییر خواص مکانیکی سازه
- کاهش نیاز به عملیات ترمیم پوشش گالوانیزه
معایب اتصالات پیچ و مهرهای
- نیاز به کنترل و سفتکاری دورهای در برخی پروژهها
- احتمال شل شدن اتصالات در اثر ارتعاشات شدید در صورت اجرای نادرست
- وابستگی کیفیت اتصال به گشتاور مناسب بستن پیچها
- نیاز به استفاده از پیچ و مهره استاندارد با کلاس مقاومتی مناسب

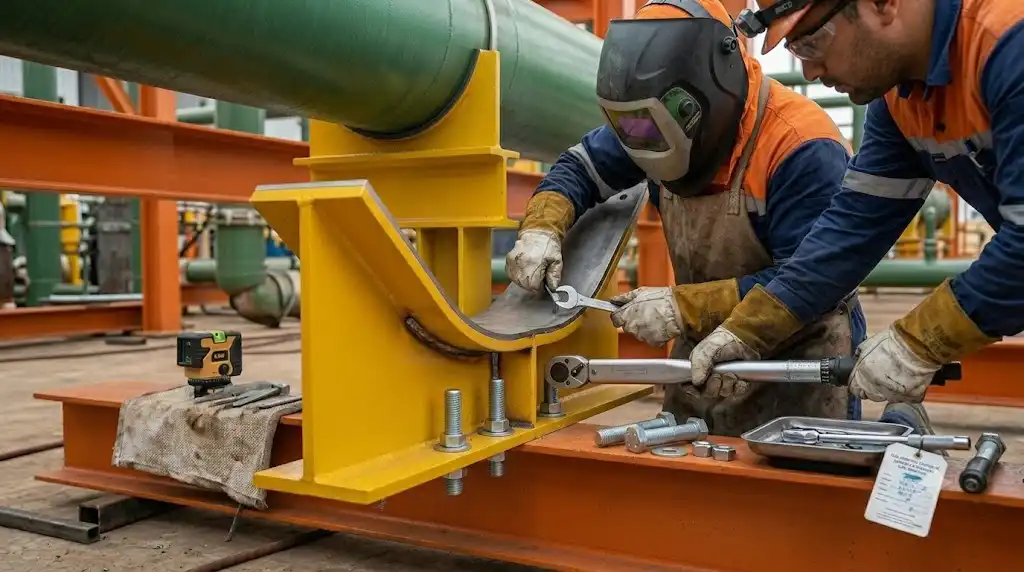

نکات کلیدی در استفاده از پیچ و مهره
انتخاب کلاس مقاومتی مناسب
در ساپورتهای سنگین معمولاً از پیچهای با کلاس مقاومتی 8.8 یا 10.9 استفاده میشود تا تحمل بار کافی فراهم شود.

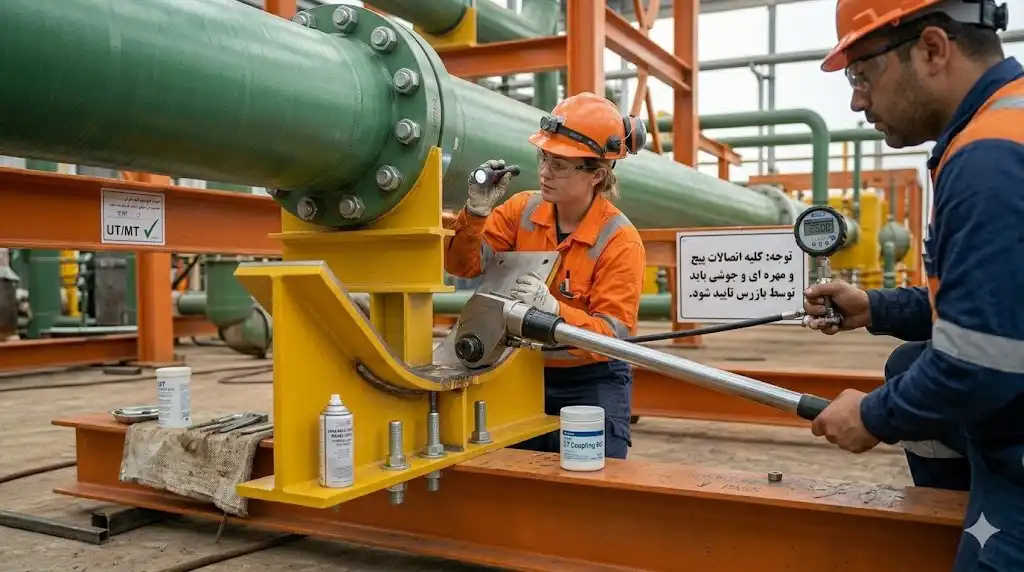

اعمال گشتاور استاندارد
پیچها باید با استفاده از آچار ترکمتر و مطابق دستورالعمل سازنده سفت شوند. بستن بیش از حد یا کمتر از مقدار مجاز، استحکام اتصال را کاهش میدهد.
استفاده از واشر و مهره قفلشونده
در محیطهای دارای لرزش، استفاده از واشر فنری، مهرههای قفلشونده یا سیستمهای ضدشلشدگی توصیه میشود.

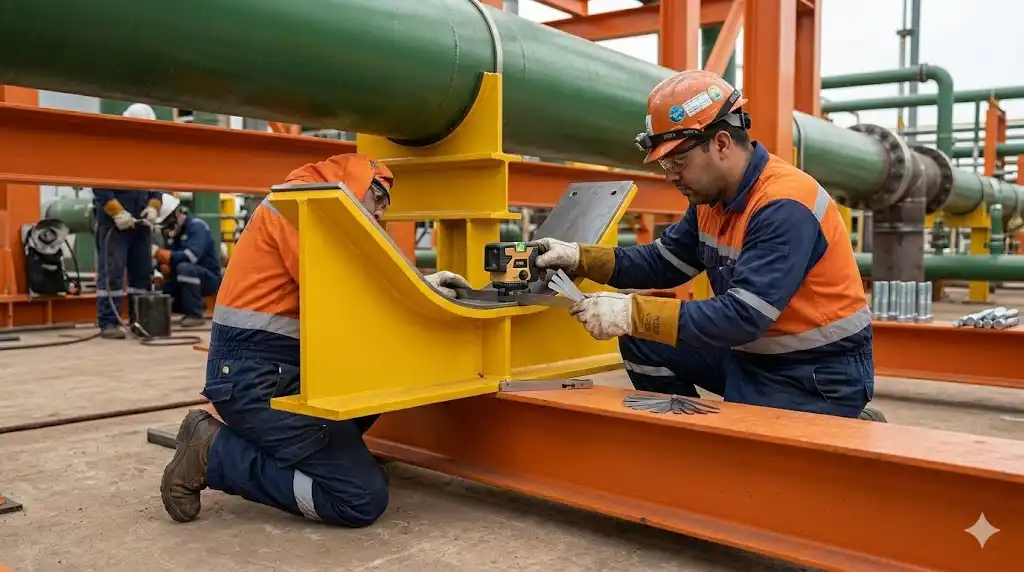

کنترل همراستایی قطعات
پیش از سفت کردن نهایی پیچها، باید از تراز بودن و هممحوری اجزای ساپورت اطمینان حاصل شود.
مقایسه جوشکاری و پیچ و مهره در نصب پایپ هنگ
| ویژگی | اتصال جوشی | اتصال پیچ و مهرهای |
|---|---|---|
| استحکام اولیه | بسیار بالا | بالا |
| سرعت اجرا | متوسط | زیاد |
| امکان باز کردن اتصال | ندارد | دارد |
| قابلیت توسعه پروژه | محدود | بسیار مناسب |
| نیاز به نیروی متخصص | زیاد | متوسط |
| تأثیر بر پوشش گالوانیزه | نیاز به ترمیم | بدون آسیب |
| مناسب برای سازههای مدولار | کمتر | بسیار مناسب |
| هزینه نگهداری | پایین | نیازمند بازرسی دورهای |
استانداردهای مهم در اجرای اتصالات پایپ هنگ
اجرای صحیح پایپ هنگهای سنگین باید مطابق الزامات استانداردهای فنی و مشخصات پروژه انجام شود. مهمترین نکات عبارتاند از:
رعایت ظرفیت باربری طراحی
تمام اجزای اتصال باید بر اساس بار مرده، بار زنده، بارهای حرارتی و نیروهای لرزهای انتخاب شوند.
توجه به انبساط و انقباض لولهها
اتصالات باید به گونهای طراحی شوند که مانع حرکت طبیعی خطوط لوله در اثر تغییرات دمایی نشوند.
حفاظت در برابر خوردگی
در محیطهای مرطوب یا خورنده، استفاده از قطعات گالوانیزه گرم یا پوششهای ضدخوردگی الزامی است. در صورت اجرای جوش روی قطعات گالوانیزه، محل جوش باید مجدداً با پوشش مناسب ترمیم شود.
رعایت فاصله استاندارد ساپورتها
فاصله بین پایپ هنگها باید مطابق قطر لوله، وزن سیال و نوع متریال تعیین شود تا از ایجاد خمش بیش از حد جلوگیری شود.
چه زمانی جوشکاری انتخاب بهتری است؟
در برخی شرایط، استفاده از اتصال جوشی مزایای بیشتری دارد:
- پروژههایی با بارگذاری بسیار سنگین
- سازههایی که نیازی به تغییرات آینده ندارند
- نصب دائمی تجهیزات صنعتی
- محلهایی که محدودیت فضایی برای نصب پیچ و مهره وجود دارد
- پروژههایی که در آنها مشخصات فنی استفاده از جوش را الزام کرده است
چه زمانی اتصال پیچ و مهرهای مناسبتر است؟
در بسیاری از پروژههای جدید، اتصالات پیچ و مهرهای به دلیل انعطافپذیری بیشتر ترجیح داده میشوند.
- پروژههای مدولار و توسعهپذیر
- نیروگاههای خورشیدی و تأسیسات مکانیکی جدید
- سیستمهای ساپورت مبتنی بر چنل گالوانیزه
- پروژههایی که سرعت نصب اهمیت بالایی دارد
- فضاهایی که عملیات جوشکاری محدود یا ممنوع است
خطاهای رایج در نصب پایپ هنگهای سنگین
استفاده از پیچ و مهره غیراستاندارد
بهکارگیری پیچهای نامرغوب یا با کلاس مقاومتی پایین، ایمنی کل سیستم را کاهش میدهد.
اجرای جوش بدون آمادهسازی سطح
وجود زنگزدگی، رنگ یا آلودگی روی قطعات باعث افت کیفیت جوش و افزایش احتمال ترک میشود.
بیتوجهی به بارهای دینامیکی
در خطوط دارای ارتعاش یا شوک، انتخاب اتصال بدون در نظر گرفتن بارهای متغیر میتواند منجر به خرابی زودرس شود.
عدم کنترل گشتاور پیچها
سفت نکردن صحیح پیچها یکی از متداولترین دلایل شل شدن اتصالات در طول بهرهبرداری است.

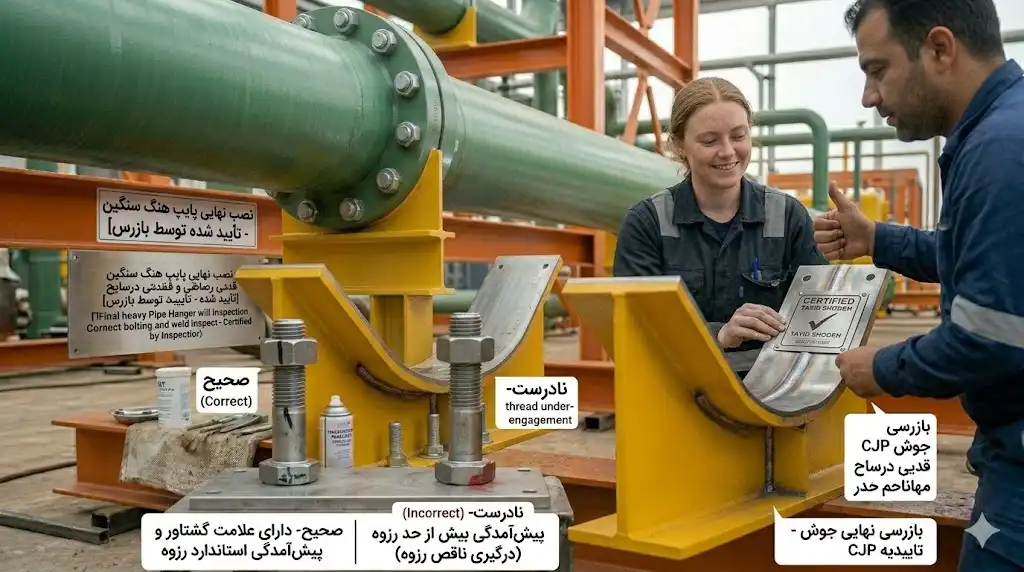

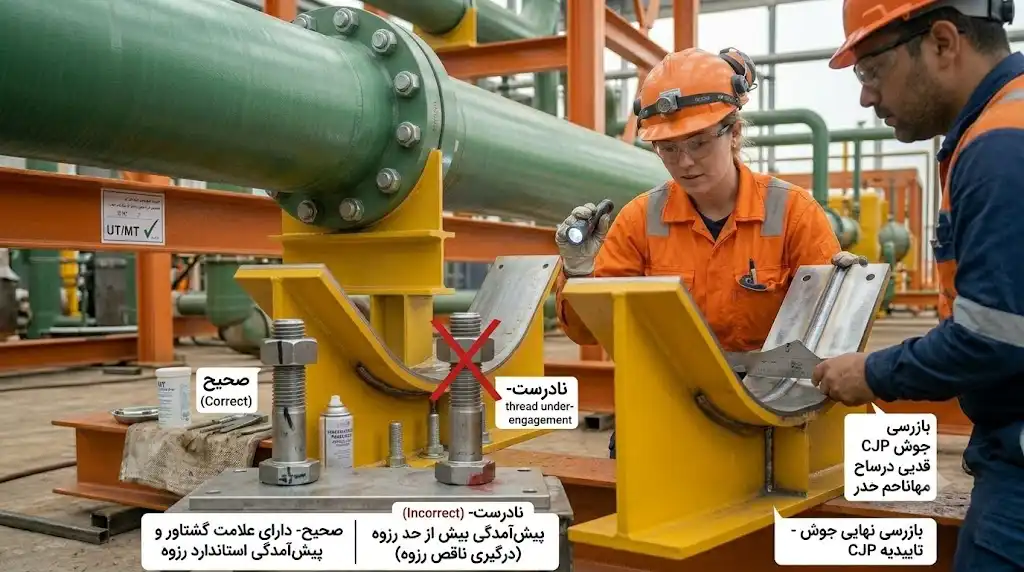

حذف عملیات بازرسی نهایی
کنترل نکردن کیفیت جوش یا وضعیت پیچها پیش از بهرهبرداری، احتمال بروز نقصهای پنهان را افزایش میدهد.
۵ راهکار کاربردی برای اجرای ایمن اتصالات پایپ هنگ
۱. روش اتصال را بر اساس طراحی انتخاب کنید
تصمیمگیری بین جوشکاری و پیچ و مهره باید بر اساس محاسبات مهندسی و شرایط واقعی پروژه انجام شود.
۲. از قطعات و اتصالات استاندارد استفاده کنید
پیچ، مهره، واشر و الکترودهای مورد استفاده باید دارای کیفیت و گواهی فنی معتبر باشند.
۳. عملیات نصب را به نیروی متخصص بسپارید
اجرای صحیح جوش یا سفتکاری اصولی پیچها نیازمند افراد آموزشدیده است.
۴. پوشش ضدخوردگی را حفظ کنید
در صورت آسیب دیدن پوشش گالوانیزه، عملیات ترمیم باید بلافاصله پس از نصب انجام شود.
۵. بازرسی دورهای را در برنامه نگهداری قرار دهید
کنترل وضعیت جوشها، گشتاور پیچها و علائم خوردگی، از خرابیهای پرهزینه آینده جلوگیری میکند.
سناریوی اجرایی؛ انتخاب روش اتصال در یک موتورخانه صنعتی
فرض کنید در یک موتورخانه مرکزی، قرار است خطوط لوله فولادی با قطر بالا و وزن زیاد روی سازه فلزی نصب شوند. در بخشهایی که امکان توسعه تأسیسات در آینده وجود دارد، تیم طراحی استفاده از چنلهای گالوانیزه و اتصالات پیچ و مهرهای را انتخاب میکند تا تغییرات بعدی بهراحتی انجام شود.
در مقابل، برای نقاطی که بارگذاری بسیار سنگین و موقعیت نصب دائمی است، اتصال جوشی مطابق نقشههای اجرایی اجرا میشود. این ترکیب هوشمندانه باعث میشود هم استحکام لازم تأمین شود و هم انعطافپذیری پروژه در آینده حفظ گردد.
برای نصب پایپ هنگهای سنگین جوشکاری بهتر است یا پیچ و مهره؟
انتخاب بین جوشکاری و پیچ و مهره به شرایط پروژه بستگی دارد. جوشکاری برای اتصالات دائمی و بارهای بسیار سنگین مناسب است، در حالی که اتصالات پیچ و مهرهای به دلیل سرعت نصب، امکان دمونتاژ و توسعه آینده، در بسیاری از پروژههای مدرن تأسیساتی و صنعتی گزینه بهتری محسوب میشوند.
پرسشهای متداول
۱. آیا اتصال پیچ و مهرهای توان تحمل بارهای سنگین را دارد؟
بله، در صورت استفاده از پیچهای استاندارد و طراحی صحیح، این اتصالات برای بسیاری از پایپ هنگهای سنگین مناسب هستند.
۲. مهمترین مزیت جوشکاری در نصب پایپ هنگ چیست؟
ایجاد یک اتصال دائمی و یکپارچه با ظرفیت باربری بالا، مهمترین مزیت روش جوشکاری است.
۳. در چه شرایطی نباید از جوشکاری استفاده کرد؟
در پروژههای مدولار، محیطهای دارای محدودیت عملیات گرم یا محلهایی که توسعه آینده پیشبینی شده است، استفاده از اتصالات پیچ و مهرهای مناسبتر خواهد بود.
۴. آیا جوشکاری به پوشش گالوانیزه آسیب میزند؟
بله، حرارت جوشکاری میتواند پوشش گالوانیزه را از بین ببرد و لازم است محل جوش پس از اجرا ترمیم شود.
۵. برای جلوگیری از شل شدن پیچها چه باید کرد؟
استفاده از واشر فنری، مهره قفلشونده و سفتکاری با گشتاور استاندارد توصیه میشود.
۶. آیا پایپ هنگهای سنگین نیاز به بازرسی دورهای دارند؟
بله، کنترل وضعیت جوشها، پیچها و علائم خوردگی بخشی از برنامه نگهداری استاندارد است.
۷. کدام روش برای پروژههای نیروگاه خورشیدی مناسبتر است؟
در بسیاری از پروژههای خورشیدی و سیستمهای مدولار، اتصالات پیچ و مهرهای به دلیل سرعت اجرا و قابلیت توسعه، انتخاب رایجتری هستند.
