نکات کلیدی در نصب بست لوله؛ از انتخاب پیچ و مهره تا گشتاور مناسب
نصب صحیح بست لوله فقط به محکم کردن یک پیچ و مهره محدود نمیشود؛ انتخاب نوع بست، جنس قطعات، قطر لوله، شرایط کاری، فاصله تکیهگاهها و مقدار گشتاور بستن، همگی مستقیماً بر ایمنی و عمر سیستم اثر میگذارند. یک بست نامناسب یا بیشازحد سفتشده میتواند باعث تغییر شکل لوله، آسیب به پوشش سطحی، انتقال ارتعاش، ایجاد تنش موضعی و حتی شکست اتصال شود. از سوی دیگر، سفت نبودن کافی بست احتمال لغزش، صدای مکانیکی، ضربه و جابهجایی ناخواسته لوله را افزایش میدهد.
برای دستیابی به یک اتصال مطمئن، ابتدا باید بار و شرایط عملیاتی مشخص شود و سپس بست، پیچ و مهره و روش نصب متناسب با آن انتخاب شوند. رعایت الزامات استانداردهای مرتبط با سیستم لولهکشی و دستورالعمل سازنده بست نیز اهمیت ویژهای دارد؛ زیرا مقدار گشتاور مناسب یک عدد ثابت برای تمام بستها نیست و به قطر و کلاس پیچ، اصطکاک رزوه، روانکاری و طراحی خود بست وابسته است.
بست لوله چیست و چرا نصب صحیح آن اهمیت دارد؟
بست لوله قطعهای مکانیکی برای نگهداری، مهار، هدایت یا محدود کردن حرکت لوله در یک سیستم لولهکشی است. این قطعه ممکن است وظیفه تحمل وزن لوله و سیال را بر عهده داشته باشد یا برای کنترل ارتعاش، ضربه و جابهجایی ناشی از انبساط حرارتی به کار رود.
انتخاب بست باید بر اساس کاربرد انجام شود. برای نمونه، بست ثابت با بست راهنما یک عملکرد ندارند و استفاده اشتباه از هرکدام میتواند حرکت طبیعی لوله را مختل کند. در خطوط دارای تغییرات دمایی نیز مهار بیش از اندازه ممکن است تنشهای اضافی ایجاد کند.
مهمترین اهداف نصب اصولی بست لوله عبارتاند از:
- تحمل وزن لوله، سیال و متعلقات متصل به آن
- جلوگیری از حرکت یا چرخش ناخواسته

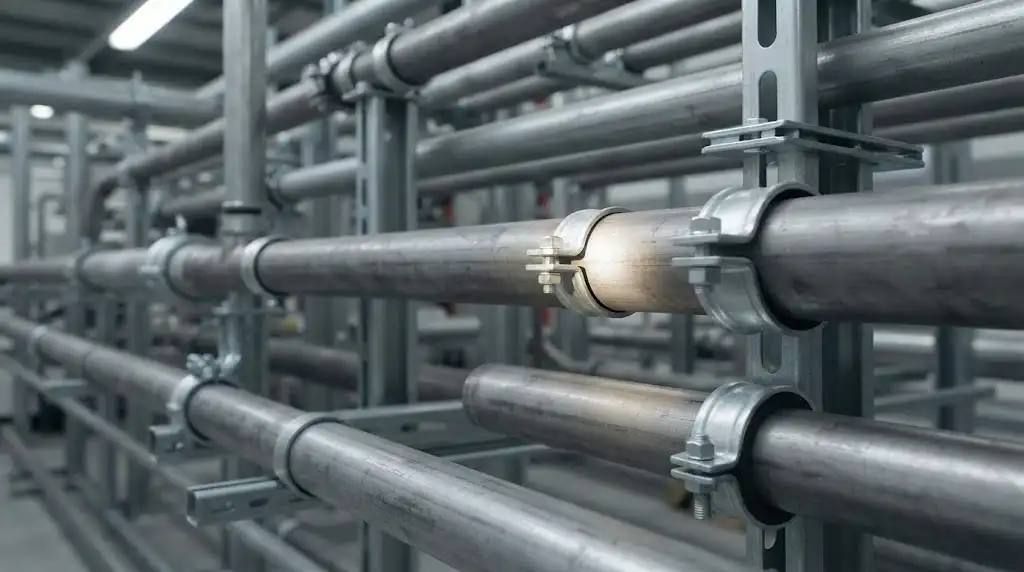

- کنترل ارتعاش و ضربه
- حفظ فاصله مناسب از سازه یا تجهیزات
- جلوگیری از تماس فلزات ناسازگار و خوردگی گالوانیکی
- توزیع مناسب نیرو روی سطح لوله
- افزایش دوام اتصال و کاهش نیاز به تعمیرات
مهمترین عوامل در انتخاب بست لوله
پیش از نصب، مشخصات فنی خط باید بررسی شود. قطر اسمی لوله بهتنهایی برای انتخاب بست کافی نیست؛ جنس لوله، ضخامت جداره، دمای کاری، فشار، وزن، نوع عایق و نحوه اتصال نیز اهمیت دارند.
قطر و جنس لوله
بست باید با قطر واقعی و هندسه لوله سازگار باشد. استفاده از بست کوچک و وارد کردن فشار زیاد برای جبران اختلاف ابعاد، روش استانداردی نیست و میتواند موجب تمرکز تنش شود.
جنس بست نیز باید با محیط کاری هماهنگ باشد. در محیطهای مرطوب یا خورنده، استفاده از فولاد ضدزنگ یا پوششهای مقاوم در برابر خوردگی میتواند عمر اتصال را افزایش دهد. همچنین هنگام ترکیب فلزات مختلف باید احتمال خوردگی گالوانیکی بررسی شود.
نوع کاربرد بست
بستها بسته به وظیفه به انواع مختلفی مانند بست نگهدارنده، بست آویز، بست راهنما، بست ثابت و بست ضدارتعاش تقسیم میشوند. هرکدام محدودیت حرکتی متفاوتی دارند.
اگر هدف، اجازه دادن به انبساط طولی لوله باشد، بست نباید مانند یک مهار کاملاً صلب عمل کند. در مقابل، در نقطهای که برای کنترل حرکت طراحی شده است، مقدار جابهجایی مجاز باید مطابق طراحی سیستم محدود شود.
شرایط محیطی
دما، رطوبت، مواد شیمیایی، فضای باز، تابش خورشید و محیطهای صنعتی روی انتخاب بست اثر دارند. در محیطهای خورنده، صرفاً توجه به جنس لوله کافی نیست؛ پیچ، مهره، واشر و خود بست نیز باید از نظر مقاومت خوردگی بررسی شوند.
برای خطوط دارای عایق حرارتی، طراحی بست باید به شکلی باشد که فشار نامناسب روی عایق وارد نکند. استفاده از اجزای نگهدارنده مناسب در نقاط تماس میتواند از فشرده شدن یا آسیب دیدن عایق جلوگیری کند.

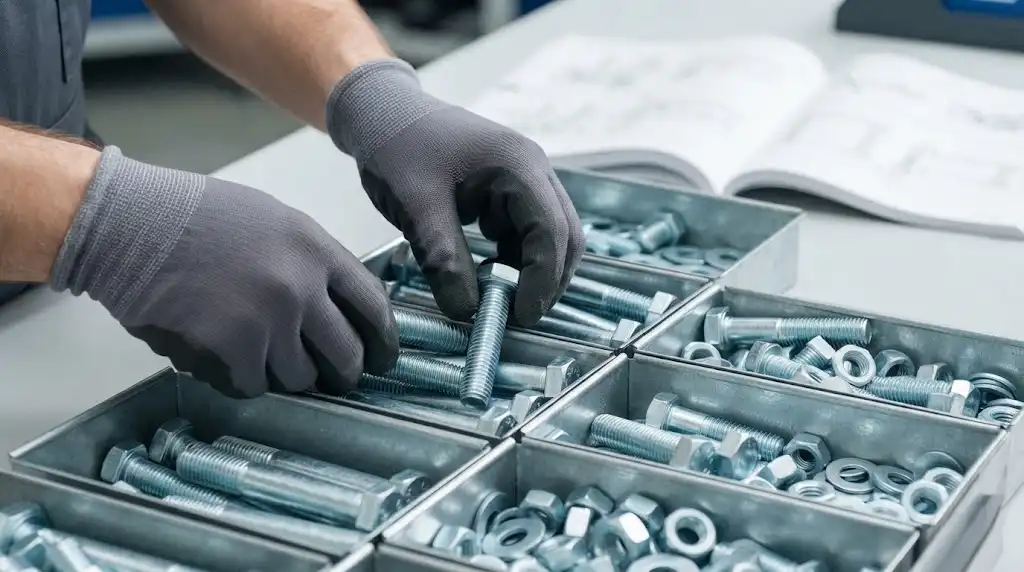

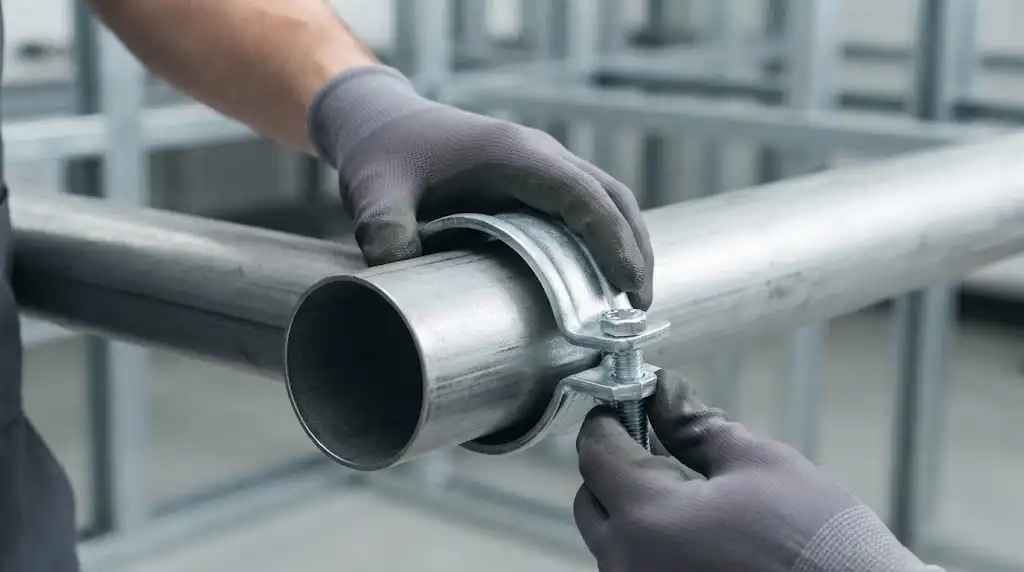

انتخاب صحیح پیچ و مهره برای بست لوله
پیچ و مهره بخش مهمی از اتصال مکانیکی بست هستند و انتخاب آنها باید با توجه به بار، محیط و مشخصات سازنده انجام شود. قطر پیچ تنها معیار انتخاب نیست؛ کلاس مقاومتی، جنس، پوشش، نوع رزوه و شرایط اصطکاکی نیز اهمیت دارند.
کلاس مقاومتی پیچ
پیچهای متریک معمولاً با کلاسهایی مانند 8.8، 10.9 و 12.9 مشخص میشوند. این اعداد بیانگر ویژگیهای مکانیکی پیچ هستند و نباید بدون توجه به طراحی اتصال انتخاب شوند.
پیچ با کلاس مقاومتی بالاتر لزوماً انتخاب بهتر نیست. اگر بست، رزوه، مهره یا قطعه نگهدارنده ظرفیت تحمل نیروی مربوطه را نداشته باشد، افزایش مقاومت پیچ الزاماً ایمنی اتصال را بیشتر نمیکند.
انتخاب مهره و واشر
مهره باید از نظر کلاس و سازگاری رزوه با پیچ مطابقت داشته باشد. استفاده از مهره نامتناسب میتواند باعث آسیب رزوه یا کاهش ظرفیت اتصال شود.
واشر نیز در بسیاری از اتصالات نقش مهمی دارد. توزیع بهتر نیروی فشاری روی سطح، جلوگیری از آسیب موضعی و کاهش احتمال شل شدن از مزایای استفاده صحیح از واشر است؛ البته نوع و وجود واشر باید مطابق طراحی اتصال یا دستورالعمل سازنده باشد.
رزوه و روانکاری
اصطکاک رزوه یکی از عوامل مهم در رابطه میان گشتاور و نیروی کششی پیچ است. به همین دلیل، گشتاور مشخصشده برای یک پیچ خشک را نمیتوان بدون بررسی به همان پیچ با رزوه روغنکاریشده اعمال کرد.
روانکاری میتواند اصطکاک را کاهش دهد و در نتیجه با یک گشتاور مشخص، نیروی کششی بیشتری در پیچ ایجاد شود. بنابراین اگر سازنده مقدار گشتاور را برای شرایط خاصی تعیین کرده است، شرایط رزوه هنگام نصب باید همان شرایط موردنظر باشد.

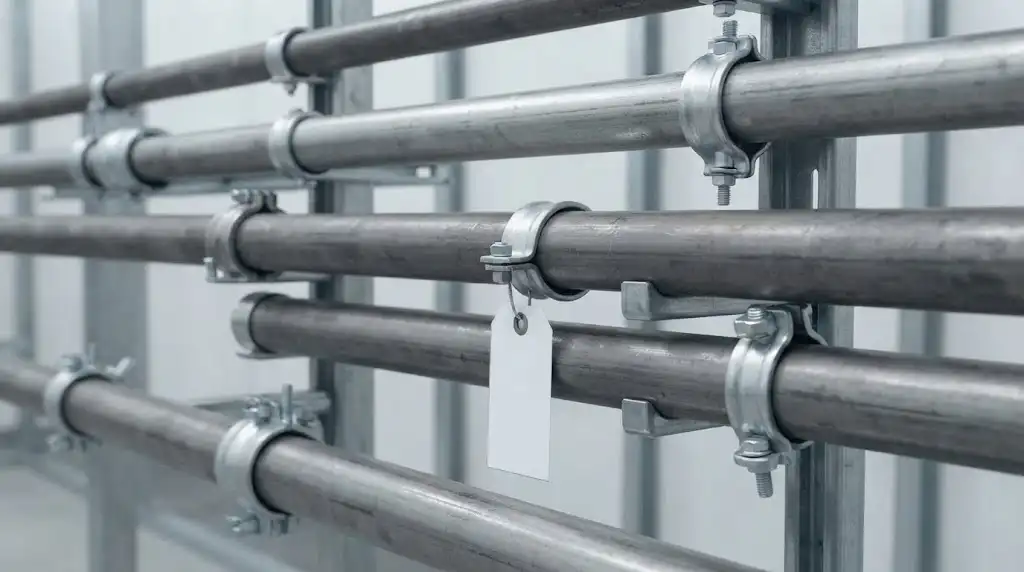

گشتاور مناسب در نصب بست لوله چیست؟
گشتاور، نیروی چرخشی اعمالشده برای سفت کردن پیچ است. هدف از کنترل گشتاور، دستیابی به نیروی بست مناسب بدون وارد کردن بار بیش از ظرفیت اتصال است.
یک رابطه تقریبی رایج برای تخمین گشتاور پیچ به صورت زیر بیان میشود:
T ≈ K × F × d
که در آن T گشتاور، F نیروی کششی پیچ، d قطر اسمی پیچ و K ضریب وابسته به شرایط اصطکاکی اتصال است.
این رابطه صرفاً یک تقریب مهندسی است و برای تعیین گشتاور نهایی بست باید به مشخصات پیچ، نوع رزوه، وضعیت روانکاری، جنس قطعات و دستورالعمل سازنده توجه کرد. به همین دلیل، ارائه یک عدد ثابت برای مثلاً «گشتاور پیچ بست لوله» بدون دانستن مشخصات اتصال میتواند گمراهکننده باشد.
چگونه گشتاور مناسب را تعیین کنیم؟
بهترین روش، اولویت دادن به اطلاعات فنی معتبر و سپس کنترل شرایط واقعی نصب است.
روش اول: استفاده از دستورالعمل سازنده
اگر سازنده بست مقدار گشتاور مشخصی ارائه کرده باشد، همان مقدار باید مرجع اصلی نصب باشد. بعضی بستهای تخصصی دارای محدودیت مشخصی برای مقدار سفتکردن هستند تا از تغییر شکل لوله یا بدنه بست جلوگیری شود.
روش دوم: بررسی مشخصات پیچ و اتصال
در نبود دستورالعمل مستقیم، باید مشخصات پیچ، کلاس مقاومتی، قطر، شرایط اصطکاکی و الزامات طراحی اتصال بررسی شود. مقدار گشتاور نباید فقط بر اساس تجربه نصاب انتخاب شود.
روش سوم: کنترل ابزار

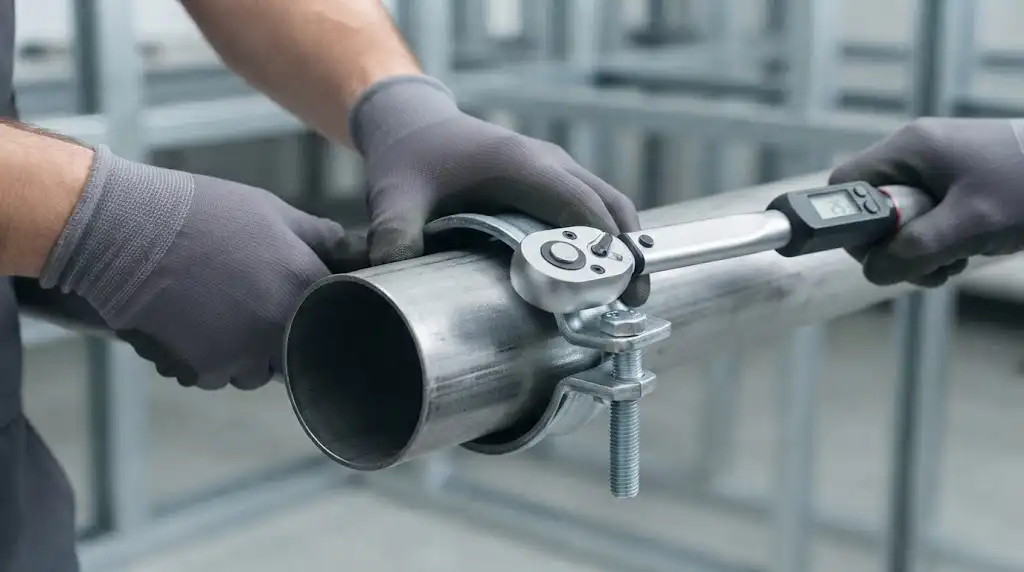

آچار ترکمتر باید سالم، مناسب و در صورت نیاز کالیبره باشد. استفاده از آچار معمولی برای اتصالی که نیاز به کنترل دقیق گشتاور دارد، دقت کافی ایجاد نمیکند.
روش چهارم: توجه به شرایط رزوه
رزوه خشک، روغنکاریشده یا دارای پوشش خاص، رفتار اصطکاکی متفاوتی دارد. بنابراین باید دقیقاً مشخص باشد مقدار گشتاور توصیهشده برای چه شرایطی تعریف شده است.

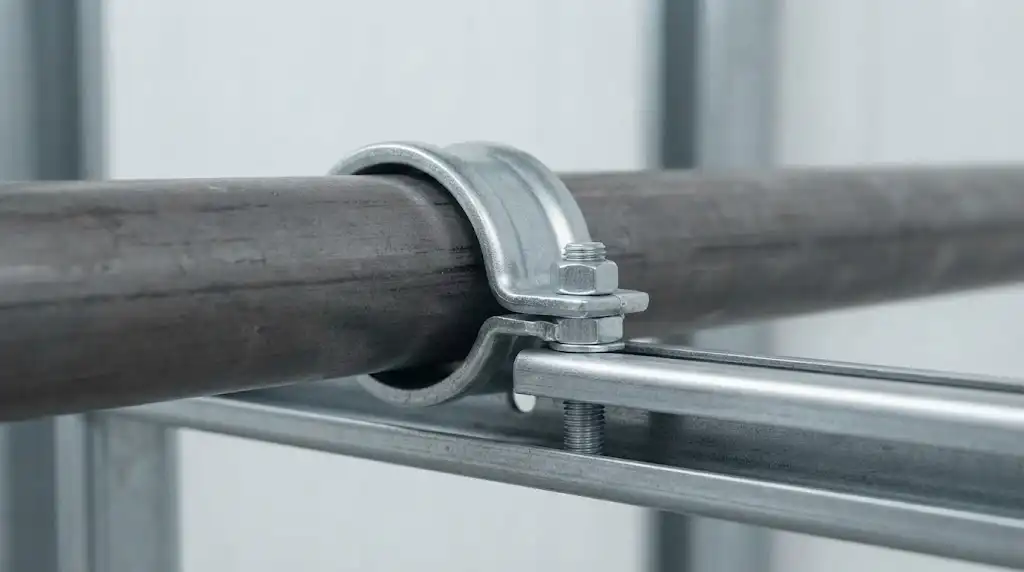

مراحل اصولی نصب بست لوله
نصب حرفهای را میتوان در چند مرحله عملی انجام داد.
۱. بررسی موقعیت نصب
ابتدا محل عبور لوله، نوع سازه، فاصله از تجهیزات و وضعیت دسترسی برای نصب بررسی شود. بست نباید در محلی قرار گیرد که باعث ایجاد تنش غیرضروری یا اختلال در عملکرد شیرها، فلنجها و تجهیزات شود.
۲. کنترل ابعاد و تراز
قطر لوله و ابعاد بست باید تطبیق داده شوند. قرارگیری نامتقارن دو نیمه بست میتواند توزیع فشار را نامتعادل کند.
۳. قرار دادن بست بدون اعمال فشار اولیه زیاد
بست ابتدا باید در موقعیت صحیح قرار بگیرد و پیچها به صورت یکنواخت و مرحلهای بسته شوند. سفت کردن کامل یک پیچ در حالی که پیچ مقابل آزاد است، ممکن است باعث کج شدن بست شود.
۴. سفت کردن تدریجی و متقارن
در اتصالهای چندپیچه، نیرو باید بهصورت تدریجی و متقارن اعمال شود. چنین روشی فشار تماس را یکنواختتر میکند و احتمال تغییر شکل بست را کاهش میدهد.
۵. اعمال گشتاور نهایی
پس از قرارگیری صحیح، گشتاور نهایی با ابزار مناسب اعمال میشود. در صورت نیاز، مقدار اعمالشده باید ثبت شود تا امکان کنترل کیفیت و بازرسی بعدی وجود داشته باشد.
۶. بازرسی نهایی
در پایان باید موقعیت بست، وضعیت رزوه، فاصله لوله از سازه، عدم آسیب به پوشش یا عایق و آزادی حرکت موردنیاز بررسی شود.
خطاهای رایج هنگام نصب بست لوله
یکی از رایجترین اشتباهات، استفاده از یک مقدار گشتاور یکسان برای تمام بستهاست. حتی دو پیچ با قطر مشابه ممکن است به دلیل تفاوت کلاس، پوشش و اصطکاک، گشتاور یکسانی نداشته باشند.

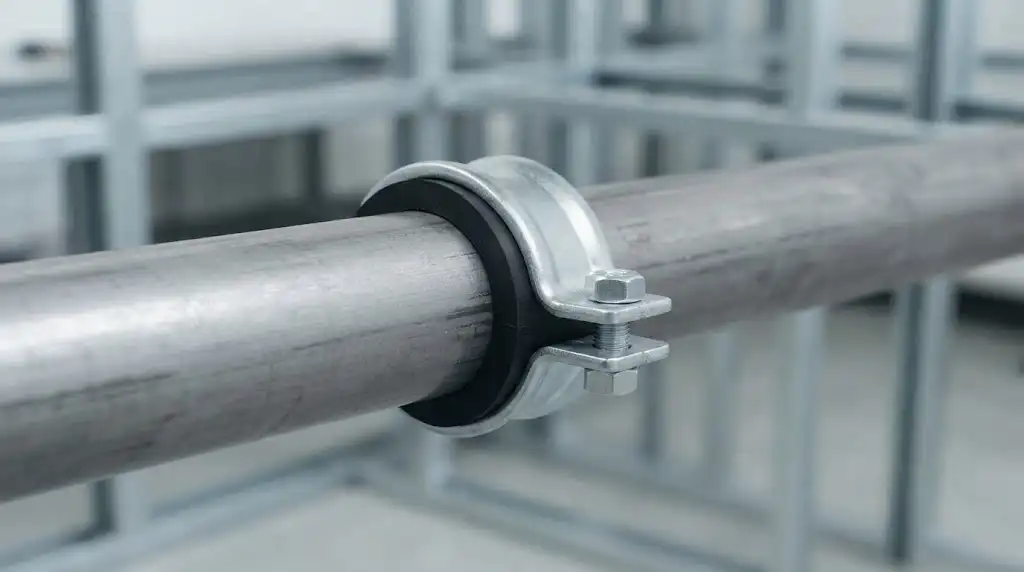

سفت کردن بیش از حد نیز مشکل دیگری است. فشار زیاد میتواند جداره لوله را تغییر شکل دهد، پوشش ضدخوردگی را آسیب بزند یا باعث ایجاد تمرکز تنش شود.
از طرف دیگر، شل بودن بست نیز خطرناک است. لوله ممکن است تحت وزن یا ارتعاش حرکت کند و در طول زمان، اتصال ضعیفتر شود.
بیتوجهی به انبساط حرارتی نیز از خطاهای مهم طراحی و نصب محسوب میشود. اگر یک خط لوله برای تغییر طول آزاد نیاز به حرکت داشته باشد اما با بستهای نامناسب مهار شود، نیروهای حرارتی میتوانند به تکیهگاهها و اتصالات منتقل شوند.
استفاده از پیچ و مهره ناسازگار، نصب بست روی سطح آسیبدیده، نادیده گرفتن خوردگی و حذف واشر در اتصالهایی که به آن نیاز دارند نیز از مواردی هستند که باید در کنترل کیفیت بررسی شوند.
۵ راهکار کاربردی برای نصب مطمئن بست لوله
۱. مشخصات فنی را قبل از نصب بررسی کنید
قطر، جنس، ضخامت، دما، فشار، وزن و شرایط محیطی را پیش از انتخاب بست مشخص کنید. این اطلاعات پایه تصمیمگیری صحیح هستند.
۲. گشتاور را بر اساس اتصال تعیین کنید
هرگز تنها از یک جدول عمومی گشتاور برای تمام اتصالات استفاده نکنید. دستورالعمل سازنده و مشخصات واقعی پیچ باید در اولویت قرار گیرد.
۳. سفت کردن را مرحلهای انجام دهید
در بستهای چندپیچه، پیچها را بهصورت متناوب و تدریجی سفت کنید تا فشار یکنواختتری ایجاد شود.
۴. شرایط حرکت لوله را در نظر بگیرید
برای خطوطی که تحت تغییرات دمایی قرار دارند، تفاوت میان بست ثابت، راهنما و نگهدارنده لغزشی باید بهطور دقیق رعایت شود.
۵. عملیات نصب را مستندسازی کنید
ثبت نوع بست، مشخصات پیچ، مقدار گشتاور، تاریخ نصب و نتایج بازرسی، کنترل کیفیت و تعمیرات آینده را آسانتر میکند.
استانداردهای مهم در طراحی و نصب بست لوله
استاندارد مورد استفاده باید بر اساس نوع سیستم و صنعت تعیین شود. در سیستمهای لولهکشی صنعتی، استانداردهایی مانند ASME B31.1 برای نیروگاهها و سیستمهای قدرت و ASME B31.3 برای فرایندهای صنعتی از مراجع مهم طراحی لولهکشی هستند.
برای تجهیزات و اجزای مربوط به ساپورت لوله نیز استانداردهای مجموعه MSS مانند MSS SP-58 و MSS SP-69 در بسیاری از پروژههای صنعتی مورد توجه قرار میگیرند. در برخی کاربردهای بستهای کلمپی نیز استانداردها و مشخصات صنعتی مانند DIN 3015 مورد استفاده قرار میگیرند.
با وجود این، نباید تصور کرد که یک استاندارد بهتنهایی مقدار گشتاور همه پیچها یا روش نصب همه بستها را مشخص میکند. مشخصات محصول، نقشه اجرایی، الزامات پروژه و دستورالعمل سازنده باید در کنار استاندارد مرجع بررسی شوند.
سناریوی اجرایی؛ نصب بست روی خط لوله صنعتی
فرض کنید یک خط فولادی در محیط صنعتی نصب شده و به دلیل تغییرات دمایی، امکان انبساط طولی آن وجود دارد. اگر تمام بستها به شکل کاملاً صلب نصب شوند، حرکت حرارتی لوله محدود خواهد شد و بخشی از تنش به زانوها، فلنجها و تجهیزات منتقل میشود.
راهکار مناسب این است که نقاط ثابت و نقاط هدایتکننده طبق طراحی مشخص شوند و در سایر نقاط، امکان حرکت کنترلشده فراهم شود. پس از انتخاب بست مناسب، پیچ و مهره باید با مشخصات صحیح انتخاب شده و گشتاور توصیهشده سازنده، با در نظر گرفتن شرایط اصطکاکی، اعمال شود.
در مرحله پایانی نیز باید بررسی شود که بست لوله بیش از حد روی جداره فشار وارد نکرده باشد و حرکت طراحیشده خط همچنان امکانپذیر باشد. چنین رویکردی علاوه بر افزایش ایمنی، احتمال خرابی زودهنگام ساپورت و آسیب به تجهیزات متصل را کاهش میدهد.
تفاوت گشتاور زیاد و گشتاور کم در بست لوله
گشتاور کم معمولاً به نیروی بست ناکافی منجر میشود. در چنین شرایطی، احتمال لغزش، شل شدن اتصال، افزایش ارتعاش و جابهجایی لوله بیشتر خواهد بود.
گشتاور بیش از حد نیز لزوماً اتصال بهتری ایجاد نمیکند. افزایش بیش از ظرفیت میتواند پیچ را وارد محدوده نامناسب کششی کند یا به اجزای ضعیفتر مجموعه آسیب بزند.
بنابراین هدف واقعی، «بیشترین سفتی ممکن» نیست؛ بلکه باید نیروی بست طراحیشده و کنترلشده ایجاد شود. همین اصل، تفاوت میان یک نصب تجربی و یک نصب مهندسیشده را مشخص میکند.
چکلیست نهایی نصب بست لوله
پیش از تحویل کار، موارد زیر را کنترل کنید:
- نوع و سایز بست با نقشه و کاربرد مطابقت دارد.
- قطر و جنس لوله با بست سازگار است.
- پیچ و مهره از نظر اندازه، رزوه و کلاس مقاومتی صحیح هستند.
- واشرها در محلهای موردنیاز نصب شدهاند.
- وضعیت روانکاری رزوه مطابق دستورالعمل است.
- گشتاور با ابزار مناسب کنترل شده است.
- بست بیش از حد روی لوله فشار وارد نمیکند.
- عایق لوله آسیب ندیده است.
- نقاط ثابت و لغزنده مطابق طراحی اجرا شدهاند.
- فاصله تکیهگاهها مطابق نقشه یا الزامات طراحی است.
- هیچ تنش یا خمیدگی غیرطبیعی در محل بست مشاهده نمیشود.
- نتایج کنترل و مقدار گشتاور در صورت نیاز ثبت شده است.
جمعبندی
نصب بست لوله زمانی قابل اتکا خواهد بود که انتخاب قطعه، پیچ و مهره و گشتاور بستن بهصورت یک مجموعه مهندسی دیده شوند. قطر لوله، جنس، بار، دمای کاری، ارتعاش، انبساط حرارتی و شرایط محیطی باید پیش از نصب ارزیابی شوند و سپس بست متناسب با عملکرد موردنظر انتخاب شود.
از نظر اتصال مکانیکی نیز، انتخاب پیچ مقاومتر بهتنهایی راهحل نیست. سازگاری پیچ و مهره، وضعیت رزوه، نوع واشر، اصطکاک و روش اعمال گشتاور، همگی بر عملکرد نهایی اثر دارند. مهمتر از همه، مقدار گشتاور نباید به شکل یک عدد عمومی و ثابت برای تمام اتصالات در نظر گرفته شود؛ دستورالعمل سازنده و مشخصات واقعی اتصال باید مرجع اصلی باشند.
اجرای مرحلهای، سفت کردن متقارن، استفاده از ترکمتر مناسب و بازرسی نهایی، چهار اقدام ساده اما مؤثر برای کاهش خطا هستند. در نهایت، یک بست لوله زمانی عملکرد واقعی خود را نشان میدهد که هم توان تحمل بار موردنظر را داشته باشد و هم حرکتهای مجاز سیستم را بدون ایجاد تنش اضافی مدیریت کند.
سوالات متداول
آیا گشتاور تمام پیچهای بست لوله یکسان است؟
خیر. مقدار گشتاور به قطر و کلاس پیچ، جنس، نوع رزوه، اصطکاک، روانکاری و دستورالعمل سازنده بست وابسته است.
آیا میتوان برای همه بستها از یک جدول گشتاور استفاده کرد؟
استفاده عمومی از یک جدول بدون بررسی شرایط اتصال توصیه نمیشود. جدول گشتاور باید با مشخصات پیچ و شرایط نصب مطابقت داشته باشد.
آیا سفت کردن بیش از حد بست باعث افزایش ایمنی میشود؟
خیر. گشتاور بیش از حد میتواند به پیچ، مهره، بست یا حتی جداره لوله آسیب بزند و عملکرد اتصال را مختل کند.
چرا استفاده از ترکمتر اهمیت دارد؟
ترکمتر امکان اعمال مقدار کنترلشده گشتاور را فراهم میکند و وابستگی نتیجه نصب به تخمین نیروی دست نصاب را کاهش میدهد.
آیا بست لوله باید کاملاً ثابت باشد؟
همیشه نه. نوع بست باید با حرکت موردنیاز خط هماهنگ شود. برخی نقاط برای مهار کامل و برخی دیگر برای هدایت یا تحمل حرکت حرارتی طراحی میشوند.
روانکاری رزوه چه اثری بر گشتاور دارد؟
روانکاری معمولاً اصطکاک را کاهش میدهد و در نتیجه با یک مقدار گشتاور مشخص، نیروی کششی بیشتری در پیچ ایجاد میشود. بنابراین شرایط روانکاری هنگام تعیین گشتاور اهمیت دارد.
مهمترین استانداردهای مرتبط با ساپورت و بست لوله کداماند؟
بسته به صنعت و نوع سیستم، استانداردهایی مانند ASME B31.1، ASME B31.3 و برخی استانداردهای MSS و DIN میتوانند مرتبط باشند. مرجع نهایی باید بر اساس مشخصات پروژه و کاربرد انتخاب شود.
بهترین روش برای جلوگیری از شل شدن بست لوله چیست؟
انتخاب صحیح بست، رعایت طراحی ساپورت، استفاده از پیچ و مهره مناسب، اعمال گشتاور مشخصشده و کنترل شرایط ارتعاش و حرکت لوله، مهمترین اقدامات پیشگیرانه هستند.
