چرا ساپورتهای پیشساخته جایگزین روشهای سنتی شدهاند؟
ساپورتهای پیشساخته در سالهای اخیر به یکی از راهکارهای مهم برای نگهداری لولهها، سینی کابل، کانالها و تجهیزات تأسیساتی تبدیل شدهاند. افزایش سرعت اجرای پروژه، کاهش عملیات جوشکاری، کنترل بهتر کیفیت، کاهش نیروی انسانی و امکان استانداردسازی، مهمترین عواملی هستند که باعث شدهاند بسیاری از پیمانکاران به جای ساخت ساپورت در محل، از سیستمهای پیشساخته و مدولار استفاده کنند.
در روش سنتی، ساخت ساپورت معمولاً به برش، سوراخکاری، جوشکاری، تمیزکاری، رنگآمیزی و نصب وابسته است. چنین فرآیندی علاوه بر افزایش زمان اجرا، کنترل کیفیت و هماهنگی میان کارگاه و محل نصب را دشوارتر میکند. ساپورت پیشساخته با انتقال بخش مهمی از فرآیند تولید به محیط کنترلشده کارخانه، این چالشها را کاهش میدهد.
به بیان ساده، دلیل اصلی جایگزینی ساپورتهای پیشساخته، فقط سرعت بیشتر نیست؛ بلکه ترکیبی از کاهش هزینه چرخه عمر، افزایش دقت، ایمنی بالاتر، انعطافپذیری و قابلیت تکرارپذیری است.
ساپورت پیشساخته چیست؟

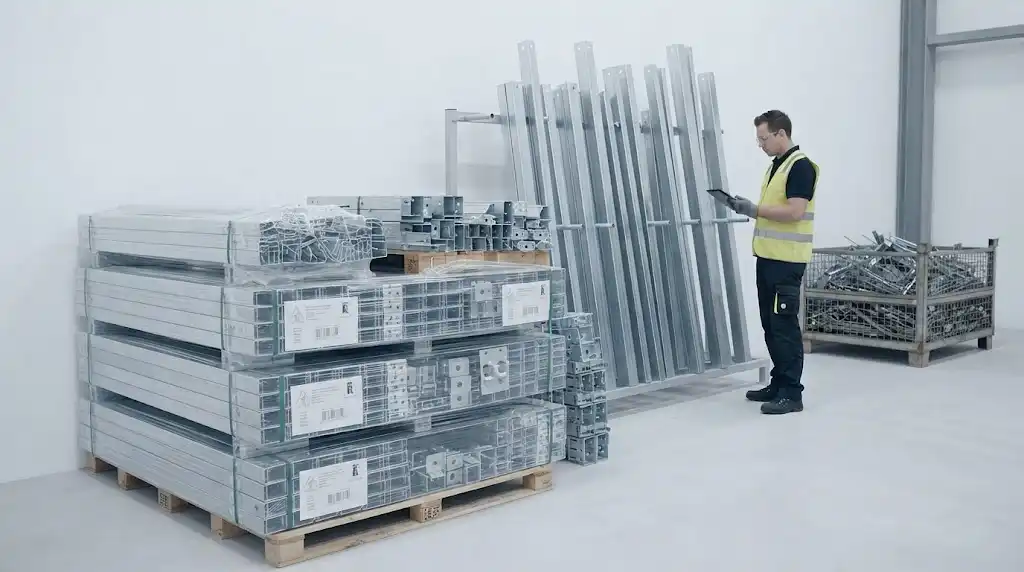

ساپورت پیشساخته به سازه یا مجموعهای از قطعات استاندارد گفته میشود که پیش از حضور در محل نصب، بر اساس نقشه و مشخصات فنی تولید یا مونتاژ شدهاند. این محصولات میتوانند شامل پروفیلهای سوراخدار، براکتها، بستها، اتصالات، کنسولها، آویزها و اجزای اتصالدهنده باشند.
برخلاف ساپورت سنتی که بخش زیادی از فرآیند ساخت در کارگاه یا محل پروژه انجام میشود، سیستم پیشساخته تلاش میکند عملیات تولید را به محیطی کنترلشده منتقل کند. نتیجه این رویکرد، کاهش فعالیتهای غیرضروری در محل و افزایش سرعت نصب است.
چرا ساپورتهای پیشساخته اهمیت پیدا کردهاند؟
افزایش ابعاد پروژههای ساختمانی و صنعتی، پیچیدهتر شدن مسیرهای تأسیساتی و محدودیت زمانی باعث شده روشهای ساخت سنتی در بسیاری از پروژهها پاسخگوی نیازهای اجرایی نباشند.
وقتی صدها یا هزاران نقطه ساپورت در یک پروژه وجود داشته باشد، حتی چند دقیقه صرفهجویی در نصب هر قطعه میتواند در مجموع به کاهش قابلتوجه زمان اجرا منجر شود. علاوه بر این، هماهنگی میان پایپینگ، سازه، برق و مکانیک نیازمند سیستمی است که قابلیت اصلاح و تنظیم سریع داشته باشد.
ساپورتهای پیشساخته دقیقاً در همین نقطه مزیت خود را نشان میدهند.
مهمترین دلایل جایگزینی ساپورت پیشساخته با روش سنتی
۱. افزایش چشمگیر سرعت نصب

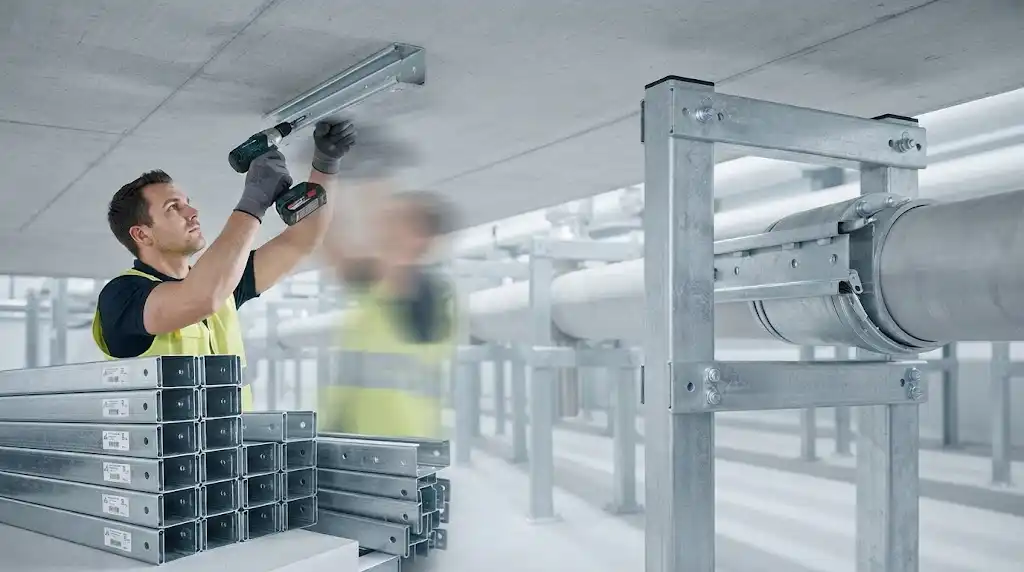

یکی از اصلیترین مزایای ساپورت پیشساخته، کوتاهشدن زمان اجرای عملیات در محل است. قطعات آماده میتوانند پس از تحویل مستقیماً در موقعیت مشخص نصب شوند.
در روش سنتی، ابتدا اندازهگیری انجام میشود، سپس پروفیل برش میخورد و مراحل سوراخکاری و جوشکاری ادامه پیدا میکند. آمادهسازی سطح، رنگآمیزی و خنکشدن قطعات نیز میتواند زمان بیشتری به فرآیند اضافه کند.
سیستم پیشساخته بسیاری از این مراحل را حذف یا به خارج از محل نصب منتقل میکند.
۲. کاهش عملیات جوشکاری
حذف بخش زیادی از جوشکاری در محل یکی از نقاط قوت کلیدی این فناوری است. عملیات Hot Work معمولاً به تجهیزات، نیروی متخصص، کنترل ایمنی و فرآیندهای بازرسی نیاز دارد.
از طرف دیگر، کار گرم در محیطهایی مانند پالایشگاه، کارخانه یا ساختمان در حال بهرهبرداری میتواند محدودیتهای جدی ایجاد کند. استفاده از اتصالات مکانیکی باعث میشود تعداد عملیات پرریسک در محل کاهش پیدا کند.

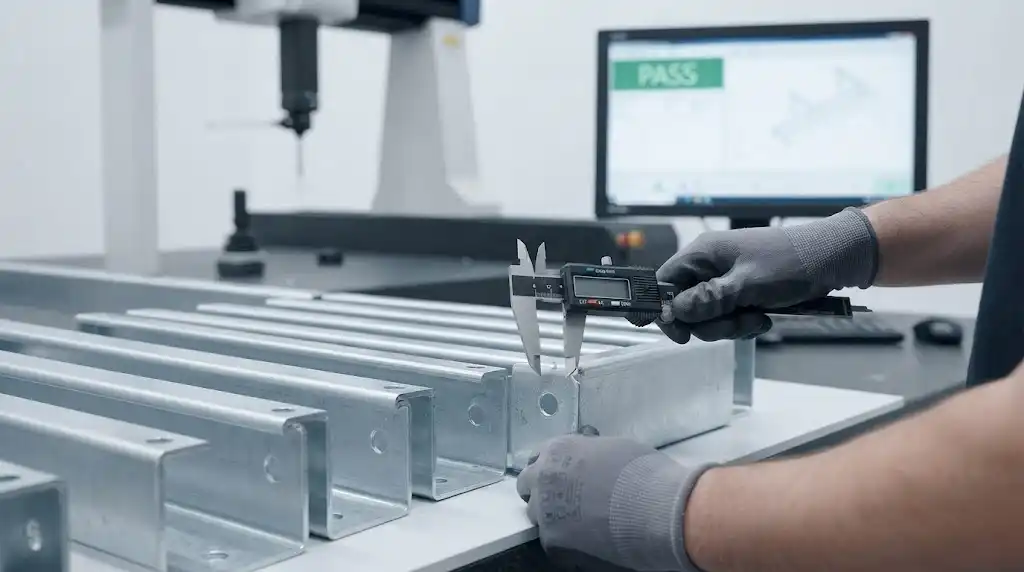

۳. کنترل بهتر کیفیت
ساخت ساپورت در محیط کارخانه امکان کنترل دقیقتر مواد اولیه، ابعاد، سوراخکاری، پوشش و اتصالات را فراهم میکند.
هرچه فرآیند تولید استانداردتر باشد، اختلاف کیفیت بین ساپورتهای مختلف کمتر خواهد شد. این ویژگی برای پروژههایی که تعداد زیادی ساپورت مشابه دارند، اهمیت ویژهای دارد.
۴. کاهش وابستگی به نیروی انسانی
روش سنتی برای ساخت تعداد زیادی ساپورت به جوشکار، برشکار و نیروی مونتاژ نیاز دارد. کمبود نیروی ماهر یا افزایش هزینه دستمزد میتواند برنامه پروژه را تحت تأثیر قرار دهد.
در سیستم پیشساخته، سهم نیروی انسانی موردنیاز در محل کاهش پیدا میکند. عملیات نصب بیشتر به مونتاژ و تنظیم قطعات تبدیل میشود.
۵. افزایش ایمنی
هرچه میزان برش و جوشکاری در محل کمتر باشد، بخشی از ریسکهای اجرایی نیز کاهش مییابد. جرقه، دود جوشکاری، حرارت، کابلهای برق و حمل تجهیزات جوش از جمله عواملی هستند که در کارگاههای سنتی باید مدیریت شوند.
ساپورت پیشساخته با انتقال عملیات ساخت به محیط کنترلشده، امکان مدیریت بهتر این خطرات را فراهم میکند.

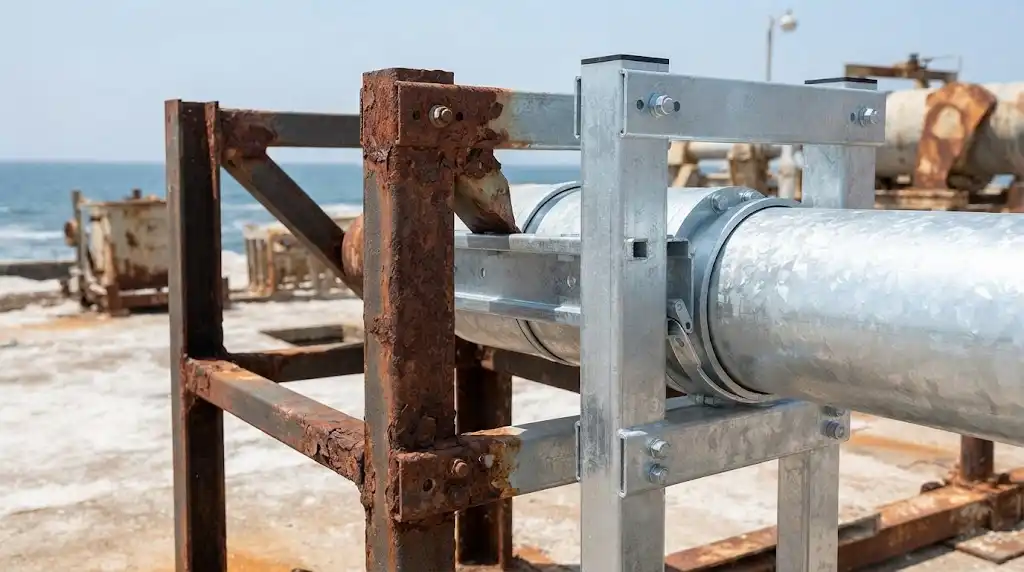

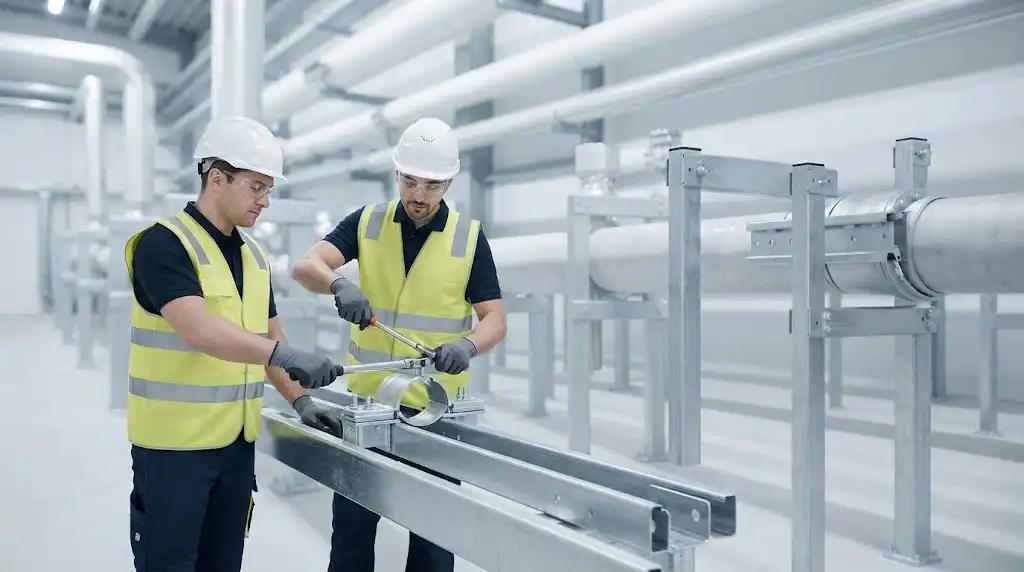

تفاوت ساپورت پیشساخته و ساپورت سنتی
| معیار | ساپورت پیشساخته | ساپورت سنتی |
|---|---|---|
| سرعت نصب | بالا | متوسط |
| ساخت در محل | بسیار محدود | معمولاً زیاد |
| جوشکاری | کم یا حذفشده | قابلتوجه |
| کنترل کیفیت | استانداردتر | وابسته به اجرا |
| قابلیت تغییر | بالا | متوسط |
| نیاز به نیروی ماهر در محل | کمتر | بیشتر |
| تولید ضایعات | کمتر | بیشتر |
| یکنواختی محصول | بالا | متغیر |
| مناسب پروژههای تکراری | بسیار مناسب | مناسب |
| هزینه اولیه | ممکن است بالاتر باشد | معمولاً پایینتر |
| هزینه اجرا | کمتر | بیشتر |
آیا ساپورت پیشساخته همیشه ارزانتر است؟
لزومی ندارد قیمت خرید یک ساپورت پیشساخته از نمونه سنتی کمتر باشد. مقایسه صحیح باید بر اساس Total Installed Cost یا هزینه کل نصب انجام شود.
قیمت متریال تنها یک بخش از هزینه است. نیروی انسانی، زمان نصب، تجهیزات جوشکاری، بازرسی، رنگآمیزی، حمل، اصلاحات و دوبارهکاری نیز باید در محاسبه لحاظ شوند.
برای مثال، ممکن است یک براکت سنتی از نظر قیمت فولاد ارزانتر باشد، اما چند ساعت کار نیروی متخصص برای ساخت و نصب آن لازم باشد. در مقابل، یک براکت پیشساخته ممکن است قیمت خرید بالاتری داشته باشد، ولی در مدت بسیار کوتاه نصب شود.
بنابراین در پروژههای بزرگ، هزینه نهایی هر نقطه ساپورت باید بر اساس کل فرآیند محاسبه شود.
نقش استانداردسازی در توسعه ساپورتهای پیشساخته
استانداردسازی یکی از مهمترین عوامل رشد استفاده از این سیستمها است. قطعات استاندارد امکان تولید سری، کنترل کیفیت و استفاده مجدد در پروژههای مختلف را فراهم میکنند.
برای طراحی پایپینگ صنعتی، الزامات کدهایی مانند ASME B31.1 و ASME B31.3 بسته به نوع سرویس باید مورد توجه قرار گیرند. در سیستمهای ساختمانی و تأسیساتی نیز استانداردها و مقررات محلی، الزامات سازهای و مشخصات پروژه تعیینکننده هستند.
چنانچه ساپورت در سیستمهای حفاظت در برابر حریق استفاده شود، الزامات مرتبط با NFPA 13 نیز ممکن است مطرح باشند. همچنین مشخصات متریال، پوشش ضدخوردگی، ظرفیت باربری و نوع اتصال باید بر اساس دیتاشیت محصول و محاسبات مهندسی بررسی شود.
نکات فنی مهم در طراحی ساپورت پیشساخته
ظرفیت باربری
وزن لوله، سیال، عایق، شیرآلات و متعلقات باید در محاسبات لحاظ شود. برای سیستمهای خاص، نیروهای ناشی از ارتعاش، ضربه و تغییرات دما نیز اهمیت دارند.
فاصله ساپورتها
فاصله مناسب بین نقاط نگهدارنده به قطر، جنس و نوع لوله و شرایط سرویس بستگی دارد. فاصلهگذاری صرفاً بر اساس تجربه اجرایی میتواند باعث خمش بیش از حد یا افزایش نیرو در اتصالات شود.
انبساط حرارتی
لولههای گرم در اثر افزایش دما تغییر طول میدهند. به همین دلیل باید بین ساپورت ثابت، راهنما، اسلاید و آویز تمایز فنی وجود داشته باشد.
اتصال به سازه
ظرفیت سازه اصلی باید برای انتقال بار ساپورت کافی باشد. حتی اگر پروفیل ساپورت ظرفیت بالایی داشته باشد، اتصال ضعیف به بتن یا فولاد میتواند کل سیستم را محدود کند.
خوردگی
محیط نصب تعیین میکند چه نوع متریال یا پوششی مناسب است. فولاد گالوانیزه، فولاد کربنی با پوشش مناسب و استنلساستیل، بسته به شرایط محیطی کاربرد متفاوتی دارند.
فرآیند صحیح استفاده از ساپورت پیشساخته
گام اول: برداشت اطلاعات پروژه
مسیر لولهها، سینی کابل، کانالها، تجهیزات و نقاط اتصال باید مشخص شوند. اطلاعاتی مانند وزن، قطر، دمای کاری و شرایط محیطی نیز باید در اختیار طراح باشد.
گام دوم: تعیین نوع ساپورت
بر اساس بار و هندسه، نوع کنسول، آویز، پایه یا فریم انتخاب میشود. استفاده از قطعهای که صرفاً از نظر ابعاد مناسب است ولی ظرفیت باربری کافی ندارد، اشتباه فنی محسوب میشود.
گام سوم: بررسی نقشه و مدل سهبعدی
هماهنگی با سایر رشتهها مانع تداخل ساپورت با کانال، کابل، تجهیزات و مسیرهای دسترسی میشود. مدلسازی BIM نیز در پروژههای پیچیده میتواند به شناسایی برخوردها کمک کند.
گام چهارم: تولید یا آمادهسازی قطعات
قطعات بر اساس مشخصات نهایی تولید و دستهبندی میشوند. شمارهگذاری مناسب باعث میشود نصب در محل سریعتر و خطای مونتاژ کمتر شود.

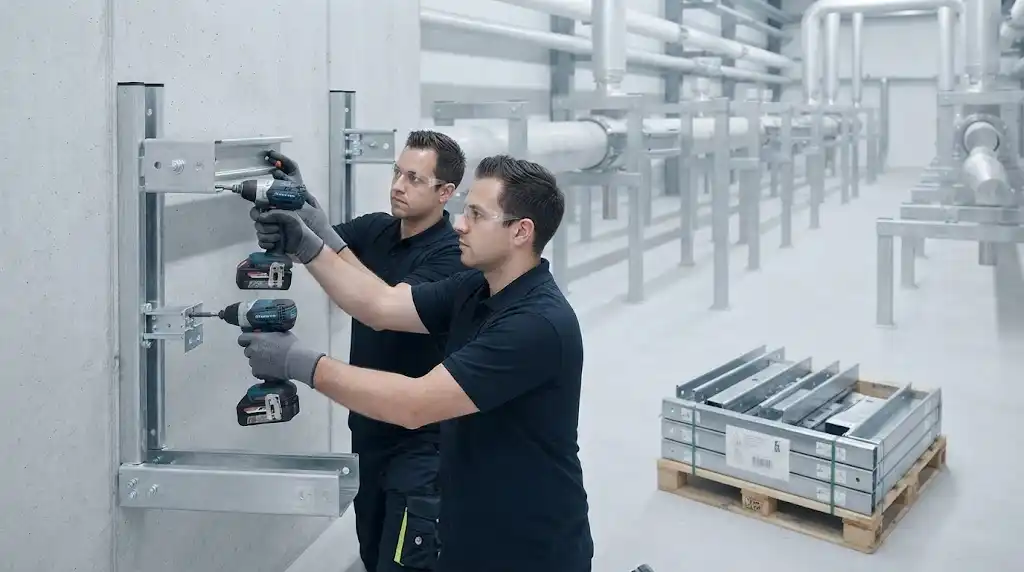

گام پنجم: نصب و کنترل نهایی
پس از نصب، تراز بودن، سفتی اتصالات، فاصله ساپورتها و انطباق با نقشه باید کنترل شود. در نقاط حساس، بازرسی مهندسی و ثبت مستندات نیز توصیه میشود.
۵ راهکار برای استفاده مؤثرتر از ساپورت پیشساخته
۱. طراحی را پیش از شروع نصب نهایی کنید
هرچه اطلاعات مسیر و بارگذاری دقیقتر باشد، احتمال تغییرات پرهزینه کاهش پیدا میکند.
۲. قطعات تکراری را استاندارد کنید
در پروژههای بزرگ، استفاده از تعداد محدودی مدل استاندارد باعث سادهتر شدن خرید، انبارش و نصب خواهد شد.
۳. ظرفیت بار را مستند کنید
برای هر خانواده از قطعات باید ظرفیتهای مجاز و شرایط نصب مشخص باشد. این کار مانع استفاده نادرست از پروفیل یا براکت میشود.
۴. نصب را با نقشههای هماهنگ انجام دهید
هماهنگی بین پایپینگ، سازه، برق و معماری از برخوردهای اجرایی جلوگیری میکند.
۵. هزینه چرخه عمر را معیار قرار دهید
کاهش زمان اجرا، تعمیرات و تغییرات آینده میتواند ارزش اقتصادی سیستم پیشساخته را افزایش دهد.
خطاهای رایج هنگام استفاده از ساپورت پیشساخته
انتخاب محصول فقط بر اساس ابعاد
دو پروفیل با ظاهر مشابه ممکن است ظرفیت باربری متفاوتی داشته باشند. ضخامت، هندسه، جنس، سوراخکاری و مشخصات اتصال همگی مؤثر هستند.
بیتوجهی به بارهای جانبی
حرکت سیال، ارتعاش تجهیزات و تغییرات حرارتی میتوانند نیروهای جانبی ایجاد کنند. طراحی صرفاً بر اساس وزن قائم برای همه کاربردها کافی نیست.
استفاده بیش از حد از قطعات
گاهی برای اطمینان بیشتر، تعداد قطعات و اتصالات بدون محاسبه افزایش پیدا میکند. این رویکرد نهتنها هزینه را بالا میبرد، بلکه ممکن است اجرای سیستم را پیچیده کند.
نصب نادرست بستها

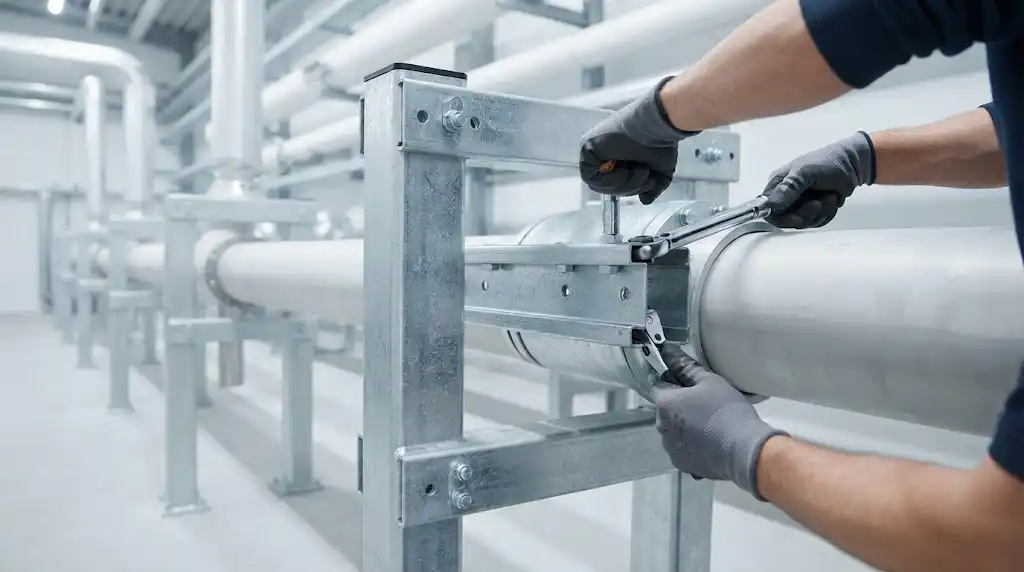

بست باید متناسب با قطر و شرایط کاری لوله انتخاب شود. فشار نامناسب بست میتواند به پوشش یا حتی بدنه لوله آسیب وارد کند.
نادیده گرفتن شرایط خوردگی
انتخاب سیستم گالوانیزه یا فولاد کربنی بدون توجه به محیط میتواند عمر مفید ساپورت را کاهش دهد.
سناریوی اجرایی؛ پروژه صنعتی با تعداد زیاد ساپورت
یک کارخانه فرآیندی را در نظر بگیرید که چندین طبقه تأسیسات و صدها خط لوله دارد. در روش سنتی، هر ساپورت پس از اندازهگیری باید ساخته، جوشکاری و پوششدهی شود.
چنین فرآیندی علاوه بر اشغال فضای کارگاهی، نیازمند هماهنگی دائمی میان تیم ساخت و تیم نصب است. هر تغییر کوچک در مسیر نیز میتواند باعث تولید مجدد یک قطعه شود.
اگر همین پروژه با سیستم پیشساخته طراحی شود، قطعات مشابه میتوانند بهصورت سری تولید شوند. تیم نصب نیز به جای ساخت ساپورت، روی مونتاژ و کنترل موقعیت تمرکز میکند.
در نتیجه، زمان اجرای عملیات کاهش یافته و امکان مدیریت بهتر منابع ایجاد میشود. البته نقاطی با بارهای خاص یا هندسه غیرمعمول همچنان میتوانند با سازههای سفارشی طراحی شوند.
چه زمانی روش سنتی همچنان انتخاب مناسبی است؟
با وجود مزایای گسترده، ساپورت پیشساخته جایگزین مطلق روش سنتی نیست. در پروژههایی که تعداد ساپورت کم است یا هندسه هر نقطه کاملاً متفاوت است، ساخت سنتی ممکن است اقتصادیتر باشد.
برای بارهای بسیار خاص نیز ممکن است طراحی یک سازه فولادی سفارشی بهترین راهکار باشد. همچنین زمانی که محدودیت تأمین قطعات استاندارد وجود دارد، استفاده از متریال موجود در کارگاه میتواند زمان انتظار را کاهش دهد.
به همین دلیل، تصمیم حرفهای باید بر اساس ویژگیهای واقعی پروژه گرفته شود، نه صرفاً بر اساس مدرن یا سنتی بودن روش.
جمعبندی
ساپورتهای پیشساخته به دلیل سرعت بالای نصب، کاهش جوشکاری، کنترل کیفیت بهتر، کاهش نیروی انسانی و قابلیت استانداردسازی توانستهاند بخش مهمی از روشهای سنتی را در پروژههای ساختمانی و صنعتی کنار بزنند.
با وجود این، موفقیت سیستم تنها به خرید قطعات آماده وابسته نیست. طراحی مهندسی، بررسی بارگذاری، انتخاب صحیح متریال، رعایت الزامات استاندارد، هماهنگی بین رشتهها و اجرای دقیق، عوامل اصلی عملکرد مناسب ساپورت هستند.
در نهایت، بهترین انتخاب لزوماً حذف کامل روش سنتی نیست. ترکیب ساپورتهای پیشساخته در نقاط تکراری و استفاده از سازههای سفارشی در نقاط خاص، میتواند تعادل مناسبی میان سرعت، هزینه، ایمنی و عملکرد ایجاد کند.
سوالات متداول
ساپورت پیشساخته چیست؟
ساپورت پیشساخته سیستمی از قطعات استاندارد یا مونتاژشده است که بخش عمده فرآیند ساخت آن پیش از انتقال به محل نصب انجام میشود.
چرا ساپورت پیشساخته جایگزین روش سنتی شده است؟
افزایش سرعت نصب، کاهش جوشکاری، کاهش هزینه نیروی انسانی، کنترل بهتر کیفیت و امکان تغییر آسان، مهمترین دلایل گسترش آن هستند.
آیا ساپورت پیشساخته از ساپورت سنتی مقاومتر است؟
مقاومت به طراحی، جنس، ابعاد، نوع اتصال و ظرفیت باربری بستگی دارد. پیشساخته بودن بهتنهایی مقاومت بیشتری را تضمین نمیکند.
آیا استفاده از ساپورت پیشساخته هزینه پروژه را کاهش میدهد؟
در بسیاری از پروژههای بزرگ بله، زیرا هزینه نصب و نیروی انسانی کاهش مییابد. با این حال، باید هزینه کل خرید، حمل، نصب و نگهداری مقایسه شود.
آیا ساپورت پیشساخته نیاز به جوشکاری دارد؟
بسیاری از سیستمها برای نصب مکانیکی طراحی شدهاند و جوشکاری را حذف میکنند؛ البته جزئیات اتصال و طراحی پروژه تعیینکننده است.
ساپورت پیشساخته برای چه پروژههایی مناسبتر است؟
پروژههای بزرگ، تکرارشونده، صنعتی و ساختمانی که سرعت نصب و استانداردسازی اهمیت بالایی دارد، بیشترین بهره را از این سیستم میبرند.
آیا میتوان ساپورت پیشساخته را تغییر داد؟
بله، بسیاری از سیستمهای مدولار امکان تغییر ارتفاع، طول و موقعیت اجزا را فراهم میکنند؛ البته محدودیتهای سازهای و ظرفیت بار باید رعایت شود.
آیا روش سنتی کاملاً منسوخ شده است؟
خیر. ساپورت سنتی برای هندسههای سفارشی، بارهای خاص، پروژههای کوچک و شرایطی که قطعات استاندارد در دسترس نیستند، همچنان کاربرد دارد.
