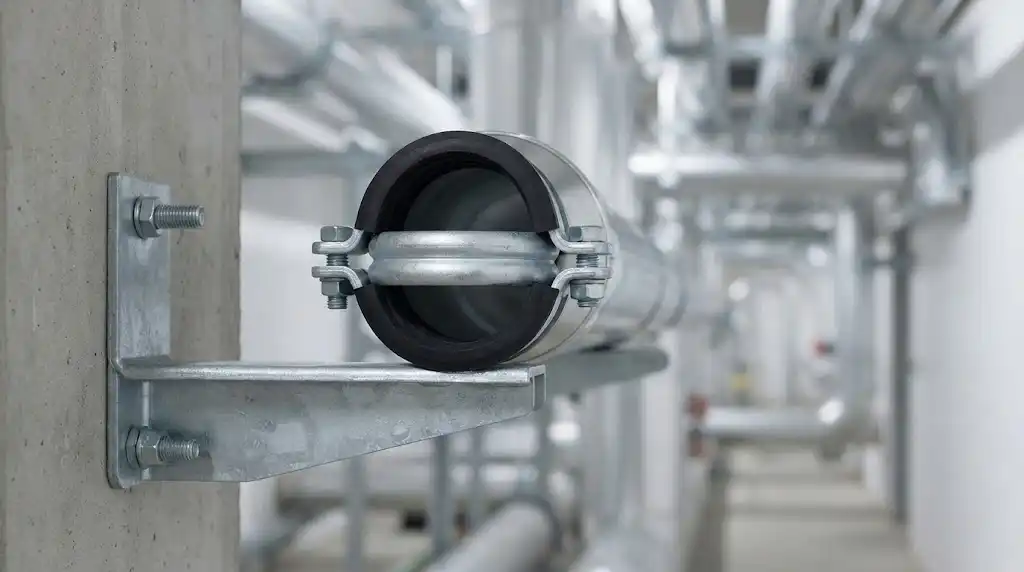

بست و ساپورت چه نقشی در افزایش طول عمر سیستمهای تأسیساتی دارند؟
بست و ساپورت از اجزای بهظاهر ساده اما حیاتی در اجرای سیستمهای تأسیساتی هستند و نقش مستقیمی در حفظ پایداری، ایمنی و افزایش طول عمر لولهکشی، سینی کابل، کانالها و تجهیزات مکانیکی دارند. انتخاب صحیح این تجهیزات از افتادگی لولهها، لرزش، انتقال تنش، آسیب به اتصالات و فرسایش زودهنگام جلوگیری میکند.
اگر سیستم نگهدارنده متناسب با وزن، دما، ارتعاش و شرایط محیطی انتخاب شود، بارهای واردشده به شکل کنترلشده به سازه منتقل خواهند شد. در مقابل، بست یا ساپورت نامناسب میتواند حتی یک سیستم تأسیساتی باکیفیت را در طول زمان با مشکلاتی مانند ترک، خوردگی، نشتی، تغییر شکل و خرابی اتصالات مواجه کند.
بست و ساپورت چیست و چه تفاوتی با یکدیگر دارند؟

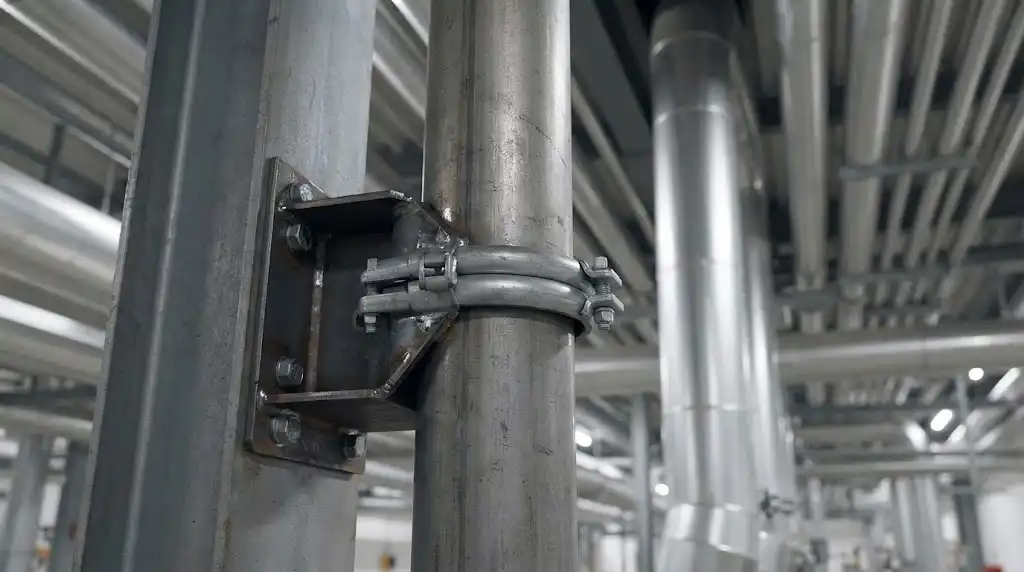

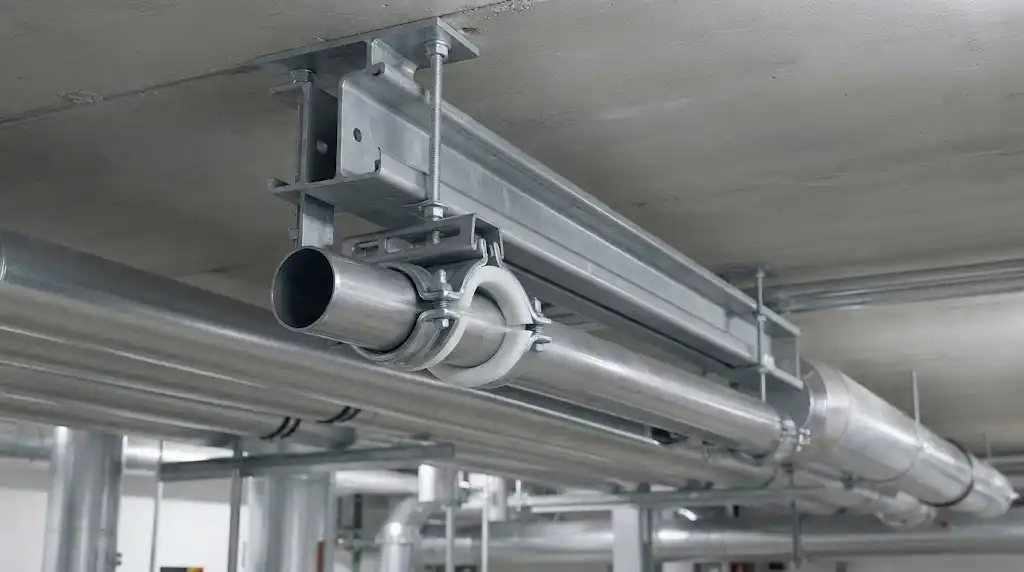

بست معمولاً برای نگهداشتن، مهار یا تثبیت مستقیم یک جزء مانند لوله، کابل یا تجهیزات کوچک استفاده میشود. کلمپ لوله، بست آویز، بست روکشدار و بستهای مخصوص سینی کابل نمونههایی از این گروه هستند.
ساپورت مفهوم گستردهتری دارد و به سازه یا مجموعهای از قطعات گفته میشود که وظیفه انتقال بار تجهیزات تأسیساتی به ساختمان یا سازه اصلی را بر عهده دارند. براکت، کنسول، پروفیل، شاسی فلزی، راد رزوهای و سیستمهای نگهدارنده مدولار در این دسته قرار میگیرند.
در بسیاری از سیستمها، بست و ساپورت در کنار یکدیگر استفاده میشوند. برای مثال، یک لوله ممکن است توسط کلمپ به یک پروفیل فلزی متصل شود و خود پروفیل نیز از طریق راد رزوهای به سقف مهار شده باشد.
چرا بست و ساپورت روی طول عمر تأسیسات تأثیر دارند؟
مهمترین نقش سیستم نگهدارنده، کنترل نیروهایی است که به تجهیزات و مسیرهای تأسیساتی وارد میشوند. وزن لوله و سیال، ارتعاش، تغییرات دما، فشار و نیروهای خارجی اگر بدون کنترل باقی بمانند، به مرور زمان باعث ایجاد تنش و فرسایش خواهند شد.
از سوی دیگر، توزیع صحیح بار مانع تمرکز نیرو در یک نقطه میشود. چنین وضعیتی احتمال خمشدن لوله، جداشدن اتصال، ترکخوردگی عایق و آسیب به تجهیزات متصل را کاهش میدهد.

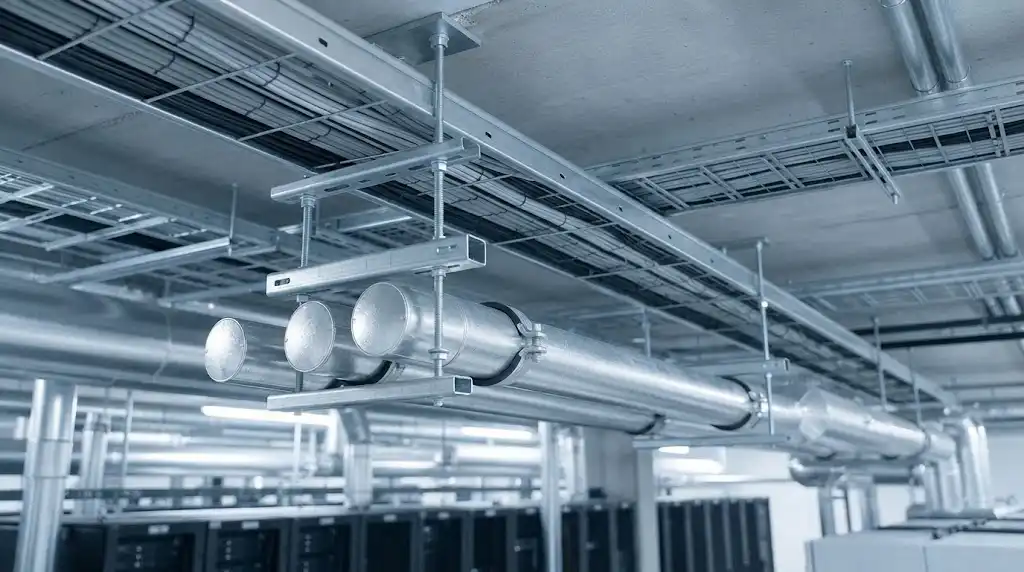

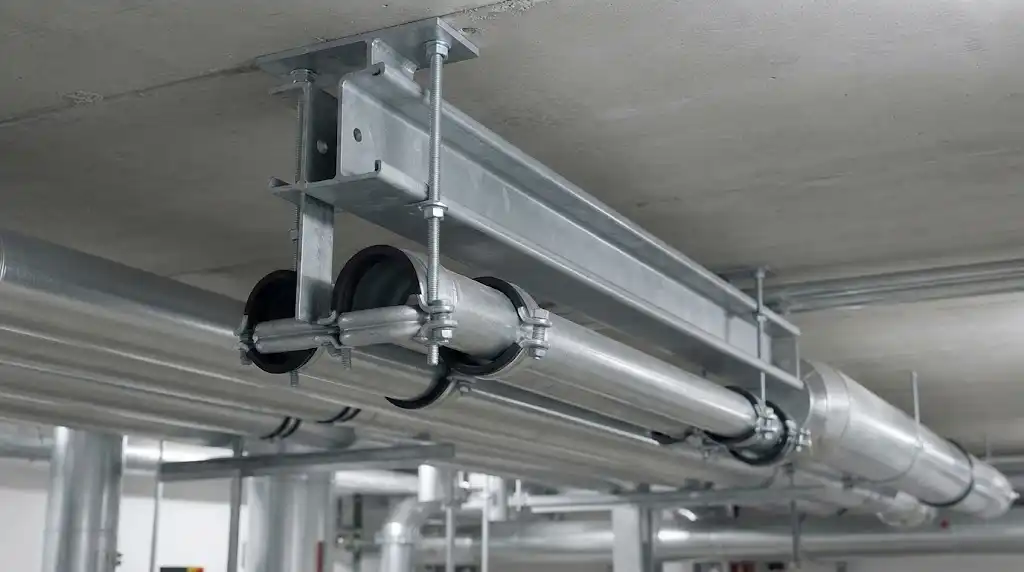

کاهش لرزش و انتقال ارتعاش
لولهها و تجهیزات متصل به پمپ، فن، کمپرسور و سایر دستگاههای مکانیکی ممکن است تحت تأثیر ارتعاش قرار بگیرند. چنانچه مسیر بدون مهاربندی مناسب اجرا شود، این لرزش به اتصالات و سازه منتقل خواهد شد.
بستهای مناسب و سیستمهای ساپورت مهندسیشده میتوانند حرکتهای ناخواسته را کنترل کنند. در تجهیزات حساس، استفاده از راهکارهای کنترل ارتعاش و جداسازی مناسب نیز اهمیت بیشتری پیدا میکند.
جلوگیری از افتادگی و تغییر شکل
افزایش فاصله میان ساپورتها، یکی از عوامل اصلی افتادگی لولهها و مسیرهای تأسیساتی است. این تغییر شکل علاوه بر ظاهر نامناسب، میتواند شیب طراحیشده سیستم را نیز مختل کند.
برای نمونه، در سیستمهای تخلیه فاضلاب، تغییر شیب ممکن است عملکرد جریان ثقلی را تحت تأثیر قرار دهد. در خطوط دیگر نیز افتادگی میتواند باعث تجمع سیال، افزایش تنش یا فشار بر اتصالات شود.
کاهش فشار روی اتصالات
اتصال لوله به شیرآلات، پمپها و تجهیزات نباید نقش ساپورت اصلی را ایفا کند. وقتی وزن مسیر به تجهیزات منتقل شود، فلنج، رزوه یا اتصال مکانیکی ممکن است تحت بار اضافی قرار گیرد.
با ایجاد نقاط نگهداری مناسب در اطراف تجهیزات، وزن و نیروهای واردشده بهتر توزیع میشوند. نتیجه این کار، کاهش احتمال نشتی و افزایش عمر مفید اتصالات است.

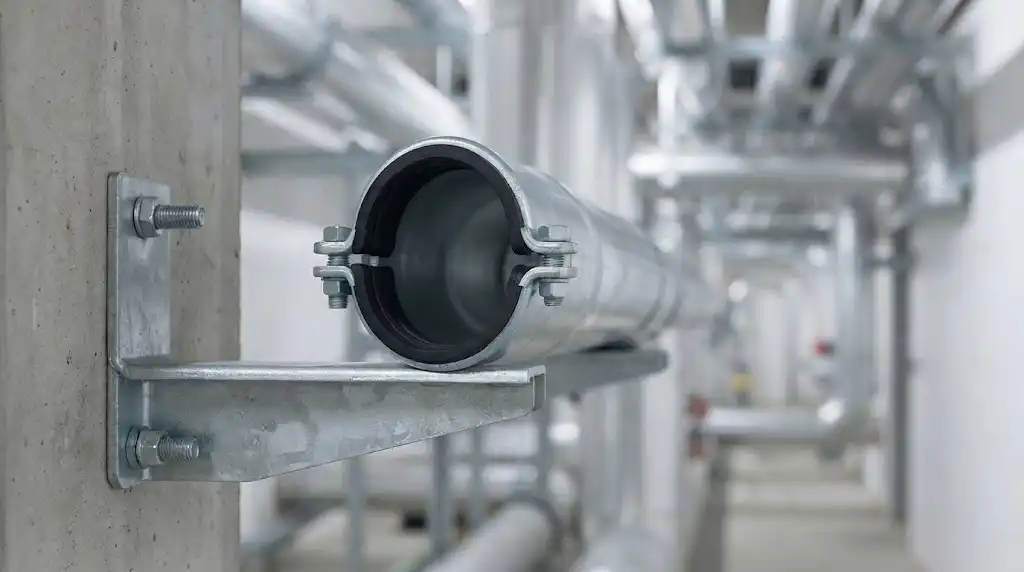

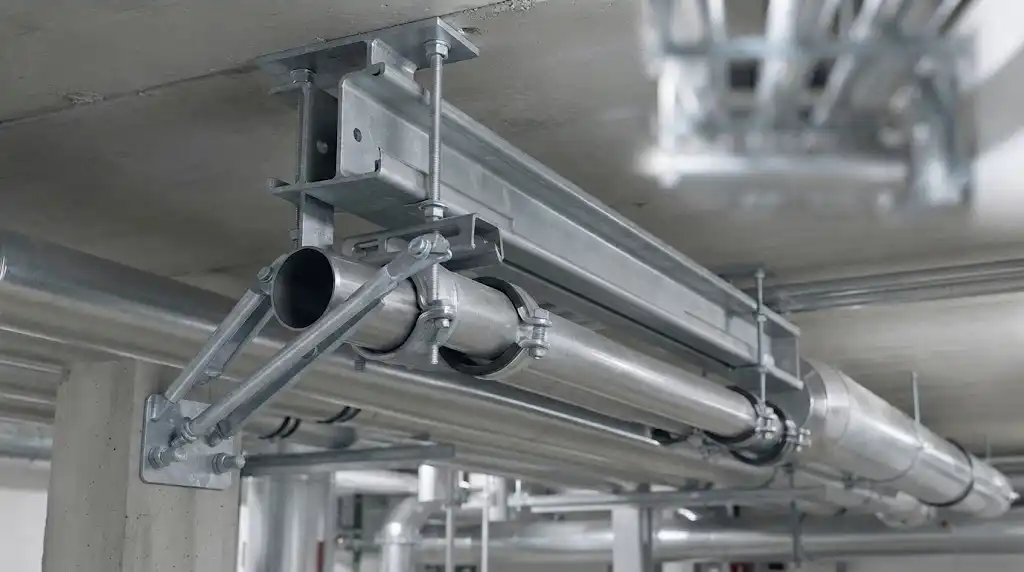

تأثیر ساپورت بر انبساط حرارتی لولهها
یکی از موضوعات مهم در طراحی سیستم نگهدارنده، تغییر طول لوله در اثر تغییر دماست. لولههای آب گرم، بخار و بسیاری از خطوط صنعتی در زمان گرم و سرد شدن دچار انبساط و انقباض میشوند.
اگر تمام نقاط مسیر بهصورت کاملاً ثابت مهار شوند، حرکت حرارتی به نیرو و تنش تبدیل میشود. چنین وضعیتی میتواند فشار زیادی به اتصالات و تجهیزات وارد کند.
ساپورت ثابت
ساپورت ثابت برای محدودکردن حرکت لوله در یک موقعیت مشخص به کار میرود. محل قرارگیری این نقاط باید براساس طراحی سیستم و نیروهای مورد انتظار تعیین شود.
ساپورت لغزشی
در برخی مسیرها لازم است لوله امکان حرکت کنترلشده داشته باشد. ساپورت لغزشی با کاهش مقاومت در برابر حرکت، اجازه میدهد تغییر طول ناشی از دما بدون ایجاد تنش غیرضروری اتفاق بیفتد.
ساپورت راهنما
راهنما حرکت لوله را در جهت مشخص کنترل میکند و از جابهجایی جانبی بیش از حد جلوگیری خواهد کرد. ترکیب نقاط ثابت، لغزشی و راهنما باید بر اساس شرایط واقعی خط انجام شود.
نقش بست و ساپورت در جلوگیری از خوردگی
خوردگی فقط به جنس لوله مربوط نیست. تماس نامناسب بست با لوله، تجمع رطوبت در محل اتصال و آسیب به پوشش سطحی میتواند سرعت خوردگی را افزایش دهد.
بستهای فلزی بدون پوشش در محیط مرطوب، مستعد زنگزدگی هستند. از طرف دیگر، اتصال مستقیم فلزات متفاوت ممکن است در برخی شرایط زمینه خوردگی گالوانیکی را ایجاد کند.
استفاده از پوشش گالوانیزه، فولاد زنگنزن یا سایر متریالهای مناسب باید براساس محیط پروژه انتخاب شود. در محلهایی که احتمال تجمع آب وجود دارد، طراحی باید بهگونهای باشد که تخلیه و خشکشدن سطح امکانپذیر باشد.
استانداردهای مهم در طراحی و اجرای بست و ساپورت
انتخاب استاندارد به نوع تأسیسات بستگی دارد و نمیتوان یک دستورالعمل واحد را برای تمام کاربردها در نظر گرفت. استانداردهای سری ASME، MSS و NFPA در بخشهای مختلف طراحی و اجرای سیستمهای لولهکشی و نگهدارنده مورد استفاده قرار میگیرند.
برای سیستمهای لولهکشی صنعتی، استانداردهایی مانند ASME B31.1 و ASME B31.3 میتوانند در طراحی کلی سیستم و ملاحظات مکانیکی مورد توجه قرار گیرند. استانداردهای MSS مانند MSS SP-58 و MSS SP-69 نیز در زمینه انواع ساپورت و کاربرد آنها اهمیت دارند.
در سیستمهای اطفای حریق، الزامات NFPA برای انتخاب، فاصلهگذاری و مهاربندی اهمیت ویژهای دارند. علاوه بر این موارد، ضوابط سازهای، مشخصات سازنده و استانداردهای ملی مرتبط نیز باید براساس نوع پروژه بررسی شوند.
چه عواملی در انتخاب بست و ساپورت مؤثر هستند؟
وزن سیستم
وزن لوله، کابل، کانال، سیال، عایق و متعلقات باید در بارگذاری لحاظ شود. افزایش وزن واقعی بدون اصلاح ظرفیت ساپورت میتواند ایمنی سیستم را کاهش دهد.
قطر و جنس لوله
لولههای فولادی، مسی، پلیمری و سایر انواع لوله رفتار مکانیکی یکسانی ندارند. جنس لوله بر نوع بست، میزان فشار مجاز روی بدنه و نحوه مهار اثر میگذارد.
دمای کاری
تغییرات دمایی، انبساط و انقباض را به همراه دارد. بنابراین در خطوط با دمای متغیر، نوع و آرایش ساپورت باید با توجه به حرکت حرارتی طراحی شود.
شرایط محیطی
فضاهای مرطوب، صنعتی، ساحلی و شیمیایی نیازمند توجه ویژه به خوردگی هستند. انتخاب متریال و پوشش مناسب میتواند عمر سیستم نگهدارنده را افزایش دهد.
ارتعاش
تجهیزات دوار و خطوط متصل به آنها نیازمند بررسی ارتعاش هستند. بست بیش از حد سفت یا ساپورت نامناسب ممکن است به جای حل مشکل، نیرو را مستقیماً به تجهیزات منتقل کند.
۵ راهکار کاربردی برای افزایش عمر تأسیسات با بست و ساپورت
۱. انتخاب بست بر اساس بار واقعی
بهجای انتخاب محصول صرفاً بر اساس قطر لوله، بار واقعی سیستم نیز محاسبه شود. وزن سیال، عایق و تجهیزات جانبی در بسیاری از کاربردها قابل چشمپوشی نیست.
۲. رعایت فاصله مناسب بین ساپورتها
فاصله نقاط نگهداری باید براساس مشخصات لوله و الزامات طراحی تعیین شود. کاهش فاصله در شرایط خاص میتواند از افتادگی و ایجاد تنش اضافی جلوگیری کند.
۳. استفاده از متریال مقاوم در محیطهای خورنده
برای فضای مرطوب یا خورنده، پوشش و جنس ساپورت اهمیت بالایی دارد. انتخاب محصول مقاوم در برابر خوردگی، هزینه تعمیرات دورهای را کاهش میدهد.
۴. جلوگیری از انتقال بار به تجهیزات حساس
نزدیکی مناسب ساپورت به پمپ، شیر و سایر تجهیزات میتواند از انتقال وزن و نیرو به اتصالات جلوگیری کند. با این حال، محل دقیق نقاط نگهداری باید براساس طراحی خط مشخص شود.
۵. اجرای بازرسی دورهای
بازدید منظم از بستها و ساپورتها امکان شناسایی زودهنگام زنگزدگی، شلشدن پیچها، تغییر شکل، شکست اتصال و افتادگی را فراهم میکند. تعمیر یک اتصال ضعیف در مراحل اولیه معمولاً بسیار کمهزینهتر از اصلاح یک مسیر آسیبدیده است.
خطاهای رایج در استفاده از بست و ساپورت
استفاده از بست نامتناسب با قطر لوله، یکی از خطاهای اجرایی متداول است. فشار بیش از حد بست میتواند به پوشش یا بدنه برخی لولهها آسیب بزند و بست شل نیز توان مهار کافی نخواهد داشت.
نصب ساپورت روی مصالح ضعیف نیز خطر قابل توجهی ایجاد میکند. اگر انکر یا اتصال به بستری متناسب با ظرفیت باربری متصل نشده باشد، حتی یک ساپورت فولادی قوی نیز عملکرد مطلوبی نخواهد داشت.
نادیده گرفتن انبساط حرارتی، خطای دیگری است که بیشتر در خطوط آب گرم و صنعتی دیده میشود. مهار کامل مسیر بدون بررسی حرکت حرارتی میتواند تنشهای قابل توجهی ایجاد کند.
استفاده از قطعات زنگزده یا آسیبدیده نیز باید جدی گرفته شود. خوردگی سطحی ممکن است تنها یک ایراد ظاهری به نظر برسد، اما کاهش ضخامت مقطع در طول زمان ظرفیت باربری را پایین میآورد.
مراحل اصولی اجرای سیستم نگهدارنده
بررسی نقشه و مسیر
پیش از نصب، مسیر کامل لولهها، سینی کابل یا کانال بررسی میشود. نقاط اتصال به سازه، محل تجهیزات و مسیرهای دسترسی باید مشخص باشند.
تعیین نقاط نگهداری
فاصله ساپورتها بر اساس نوع سیستم، مشخصات فنی و بارگذاری تعیین میشود. نقاط ثابت، راهنما و لغزشی نیز در صورت نیاز باید مشخص شوند.
انتخاب قطعات
پس از مشخصشدن نیازها، نوع بست، پروفیل، براکت، راد، انکر و سایر اجزا انتخاب میشود. ظرفیت قطعات باید با بار طراحی مطابقت داشته باشد.
اجرای اتصال
انکرها و پیچها با روش مناسب نصب میشوند. کیفیت سوراخکاری، عمق کاشت و گشتاور سفتکردن اتصال در محصولات دارای الزامات مشخص باید مطابق دستورالعمل سازنده باشد.
کنترل نهایی
تراز بودن مسیر، محکمبودن اتصالات، عدم آسیب به پوشش لوله و وجود فضای لازم برای حرکت حرارتی بررسی میشود.
سناریوی اجرایی؛ تأثیر ساپورت بر یک خط آب گرم
یک ساختمان اداری را در نظر بگیرید که خط آب گرم آن از سقف کاذب عبور میکند. لوله به دلیل وزن سیال و تغییرات دما دائماً تحت شرایط مکانیکی متغیر قرار دارد.
اگر تعداد ساپورتها کم باشد، لوله در طول زمان دچار افتادگی میشود. همزمان، تغییرات دمایی میتواند نیروهایی را به شیرآلات و اتصالات منتقل کند.
با تعیین نقاط نگهداری مناسب، استفاده از بست متناسب با جنس لوله و پیشبینی امکان حرکت حرارتی، بار به شکل یکنواختتری توزیع میشود. نتیجه عملی، کاهش تنش در اتصالات، کاهش احتمال نشتی و افزایش عمر مفید مسیر خواهد بود.
چگونه عمر بست و ساپورت را در طول بهرهبرداری افزایش دهیم؟
بازرسی دورهای باید بخشی از برنامه نگهداری تأسیسات باشد. در هر بازدید، وضعیت پیچها، جوشها، پوشش ضدخوردگی، بستها و محل اتصال به سازه بررسی شود.
چنانچه خوردگی مشاهده شود، شدت آن باید ارزیابی گردد و در صورت نیاز قطعه تعویض شود. تعمیر موقت یک بست آسیبدیده بدون بررسی علت اصلی، ممکن است مشکل را تنها برای مدت کوتاهی پنهان کند.
تغییرات سیستم نیز نباید بدون بازنگری ساپورت انجام شود. افزایش قطر لوله، اضافهشدن کابل، تغییر تجهیزات یا افزایش وزن مسیر میتواند ظرفیت سیستم نگهدارنده را تحت تأثیر قرار دهد.
مزایای استفاده صحیح از بست و ساپورت
استفاده اصولی از سیستمهای نگهدارنده چند نتیجه مهم به همراه دارد:
- افزایش عمر مفید لولهها و تجهیزات
- کاهش احتمال نشتی و خرابی اتصالات
- کنترل لرزش و حرکتهای ناخواسته
- جلوگیری از افتادگی و تغییر شکل مسیر
- کاهش تنشهای ناشی از وزن و دما
- افزایش ایمنی تأسیسات
- کاهش هزینه تعمیر و نگهداری
- ایجاد نظم و دسترسی بهتر در مسیرهای تأسیساتی
جمعبندی
بست و ساپورت تنها قطعاتی برای نگهداشتن لوله و تجهیزات نیستند؛ این اجزا بخشی از سیستم مهندسی انتقال و کنترل بار در تأسیسات محسوب میشوند. انتخاب صحیح آنها میتواند از افتادگی، لرزش، خوردگی، انتقال تنش و خرابی زودهنگام جلوگیری کند.
طول عمر سیستم تأسیساتی زمانی افزایش پیدا میکند که نوع بست، ظرفیت ساپورت، فاصله نقاط نگهداری، روش اتصال، شرایط محیطی و حرکت حرارتی بهصورت یکپارچه بررسی شوند. اجرای اصولی نیز باید با بازرسیهای دورهای همراه باشد تا مشکلات کوچک پیش از تبدیلشدن به خرابی جدی شناسایی شوند.
سوالات متداول
بست و ساپورت چگونه باعث افزایش طول عمر تأسیسات میشوند؟
با توزیع مناسب وزن و کنترل حرکت، لرزش و تنش، فشار واردشده به لولهها و اتصالات کاهش پیدا میکند. همین موضوع احتمال خرابی و نشتی زودهنگام را پایین میآورد.
تفاوت اصلی بست و ساپورت چیست؟
بست معمولاً برای مهار مستقیم یک جزء مانند لوله استفاده میشود، در حالی که ساپورت ساختار یا مجموعهای برای انتقال بار سیستم به سازه اصلی است.
آیا نوع بست روی عمر لوله تأثیر دارد؟
بله. بست نامناسب میتواند باعث فشار موضعی، آسیب به پوشش، خوردگی یا تغییر شکل لوله شود. انتخاب آن باید براساس جنس، قطر و شرایط کاری لوله انجام شود.
آیا برای لولههای آب گرم به ساپورت متفاوتی نیاز است؟
نوع طراحی نگهدارنده ممکن است به دلیل انبساط حرارتی متفاوت باشد. در این خطوط باید امکان حرکت کنترلشده و محل نقاط ثابت و راهنما در نظر گرفته شود.
هر چند وقت یکبار باید بست و ساپورت بررسی شوند؟
فاصله بازرسی به نوع پروژه و شرایط بهرهبرداری بستگی دارد. محیطهای مرطوب، خورنده یا دارای ارتعاش معمولاً به کنترلهای دقیقتر و دورهایتر نیاز دارند.
آیا زنگزدگی بست میتواند خطرناک باشد؟
بله. خوردگی شدید باعث کاهش ضخامت و ظرفیت باربری قطعه میشود. در صورت پیشرفت خوردگی، تعویض قطعه و بررسی علت ایجاد آن ضروری است.
مهمترین اشتباه در نصب ساپورت چیست؟
یکی از خطاهای مهم، انتخاب ساپورت بدون محاسبه بار و بررسی ظرفیت سازه است. چنین انتخابی ممکن است در کوتاهمدت قابل تشخیص نباشد، اما در طول بهرهبرداری مشکلساز شود.
آیا افزایش تعداد ساپورتها همیشه بهتر است؟
خیر. تعداد و آرایش ساپورتها باید مهندسیشده باشد. در خطوط دارای انبساط حرارتی، افزایش بیرویه نقاط ثابت میتواند حرکت طبیعی لوله را محدود و تنشهای اضافی ایجاد کند.
