بست چندمنظوره لوله (CST)؛ راهکاری ایدهآل برای پروژههای ساختمانی و بیمارستانی
بست چندمنظوره لوله (CST) یکی از تجهیزات کاربردی برای مهار، نگهداری و تثبیت انواع لوله در تأسیسات ساختمانی، مکانیکی، برقی و بیمارستانی است. طراحی مناسب این نوع بست باعث میشود لولهها با فاصله مشخص از سطوح نصب شوند، حرکتهای ناخواسته کاهش پیدا کند و اجرای مسیرهای تأسیساتی با نظم و سرعت بیشتری انجام شود. استفاده صحیح از بست CST علاوه بر افزایش کیفیت نصب، میتواند در کاهش لرزش، انتقال صدا، آسیب به پوشش لوله و هزینههای تعمیرات مؤثر باشد.بست چندمنظوره لوله CST با ساختار قابل تنظیم و کاربرد گسترده، برای بسیاری از این شرایط انتخابی عملی محسوب میشود.
اهمیت این محصول زمانی بیشتر مشخص میشود که بدانیم شبکههای لولهکشی در ساختمانهای مدرن تنها وظیفه انتقال آب را بر عهده ندارند. سیستمهای آب سرد و گرم، فاضلاب، آتشنشانی، تهویه، گازهای پزشکی و برخی مسیرهای مکانیکی، همگی به نگهدارندههایی نیاز دارند که ضمن تحمل وزن و نیروهای واردشده، امکان اجرای دقیق و استاندارد مسیر را فراهم کنند.

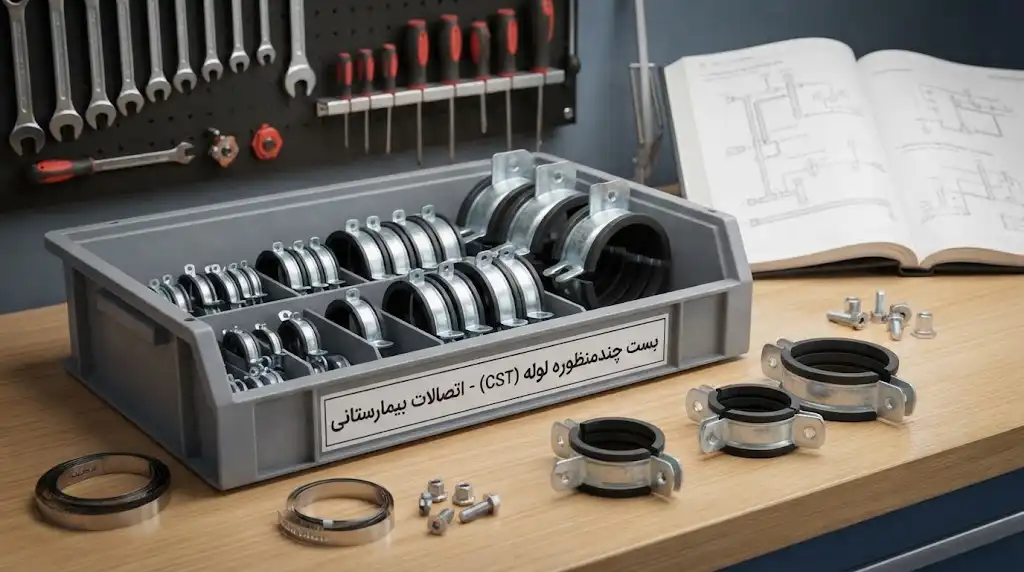

بست چندمنظوره لوله CST چیست؟

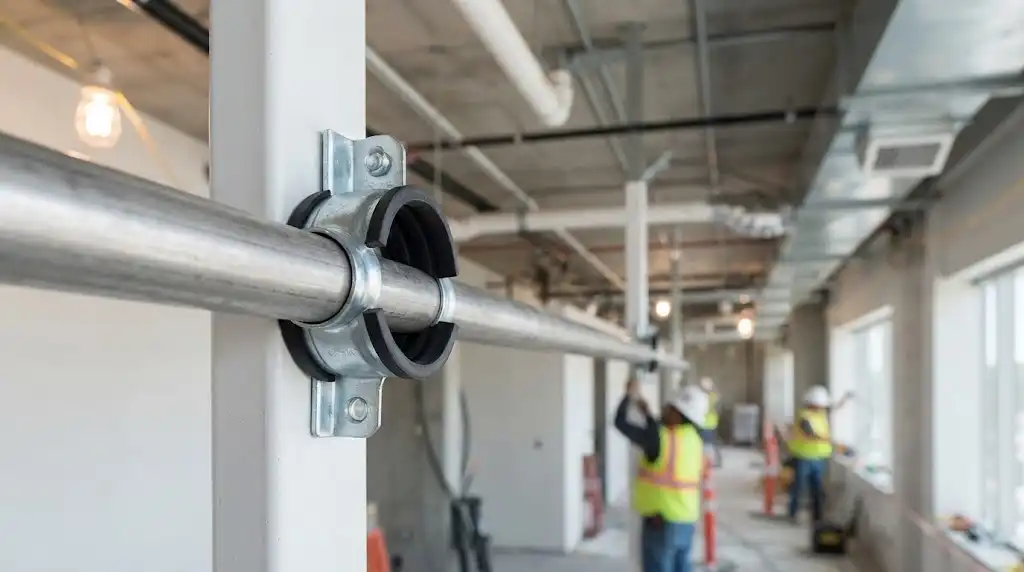

بست CST نوعی نگهدارنده لوله است که برای ثابتکردن لوله روی دیوار، سقف، سازه فلزی یا سایر سطوح طراحی میشود. بسته به مدل، این بست میتواند برای قطرهای مختلف لوله مورد استفاده قرار گیرد و با کمک پیچ، مهره، راد یا متعلقات نصب، اتصال مطمئنی ایجاد کند.
ساختار بست معمولاً به گونهای طراحی میشود که لوله بدون واردشدن فشار غیرضروری در محل خود قرار گیرد. چنین ویژگیای برای لولههایی که نسبت به تغییر شکل، خوردگی یا آسیب سطحی حساس هستند اهمیت زیادی دارد.
در بسیاری از پروژهها، انتخاب نگهدارنده مناسب فقط یک موضوع اجرایی نیست؛ بلکه بخشی از طراحی سیستم تأسیسات به شمار میآید. نوع لوله، قطر، وزن، دمای کاری، شرایط محیطی، فاصله تکیهگاهها و نوع سطح نصب، همگی باید هنگام انتخاب بست بررسی شوند.
چرا استفاده از بست CST اهمیت دارد؟
نخستین مزیت این محصول، ایجاد ثبات مکانیکی در مسیر لولهکشی است. چنانچه لوله بدون تکیهگاه مناسب نصب شود، وزن خود لوله و سیال داخل آن میتواند باعث خمش، تغییر موقعیت یا ایجاد فشار اضافی در اتصالات شود.
از سوی دیگر، لرزش تجهیزات مکانیکی مانند پمپها، فنها و کمپرسورها ممکن است به شبکه لولهکشی منتقل شود. یک سیستم نگهدارنده مناسب میتواند این حرکات را کنترل کرده و احتمال شلشدن اتصالات یا ایجاد صدای مزاحم را کاهش دهد.
مزیت مهم دیگر، افزایش نظم اجرایی است. زمانی که بستها در فواصل اصولی نصب شوند، مسیر لولهها صاف، قابل بازرسی و قابل نگهداری خواهد بود. این موضوع در ساختمانهای بزرگ که تعداد زیادی مسیر تأسیساتی در سقف کاذب یا شفتها عبور میکنند، اهمیت دوچندانی دارد.
کاربردهای بست چندمنظوره لوله CST
کاربرد بست CST محدود به یک نوع تأسیسات نیست. دامنه استفاده آن را میتوان در چند گروه اصلی بررسی کرد.
تأسیسات آب و فاضلاب
در شبکههای آب سرد، آب گرم و فاضلاب، لوله باید بهگونهای مهار شود که وزن، انبساط حرارتی و نیروهای ناشی از جریان باعث جابهجایی بیش از حد آن نشود. انتخاب بست متناسب با جنس و قطر لوله در این سیستمها اهمیت ویژهای دارد.
لولههای پلاستیکی، فلزی و چندلایه رفتار مکانیکی یکسانی ندارند. بنابراین نمیتوان صرفاً بر اساس قطر، یک نوع بست را برای تمام شرایط مناسب دانست.
سیستمهای آتشنشانی
شبکههای اسپرینکلر و رایزرهای آتشنشانی به نگهدارندههایی با ظرفیت مکانیکی مناسب نیاز دارند. در چنین کاربردهایی، فاصله تکیهگاهها، ظرفیت باربری، نوع اتصال و الزامات آییننامهای باید پیش از اجرا بررسی شوند.
بست CST در صورت برخورداری از مشخصات فنی مناسب میتواند در بخشهایی از این سیستمها بهعنوان نگهدارنده مورد استفاده قرار گیرد؛ با این حال، برای سیستمهای ایمنی حیاتی باید مدل و روش نصب دقیقاً مطابق الزامات طراحی و استاندارد مربوط انتخاب شود.

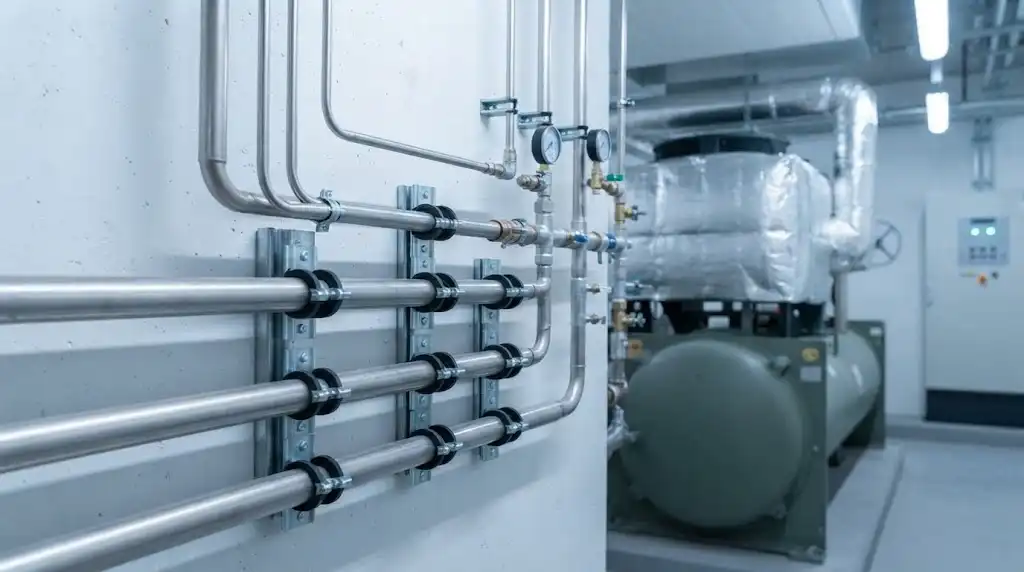

پروژههای بیمارستانی
محیط بیمارستان به دلیل تراکم بالای تأسیسات، حساسیت تجهیزات و ضرورت دسترسی آسان برای تعمیرات، به اجرای دقیق شبکههای لولهکشی نیاز دارد. مسیرهای آب، فاضلاب، تهویه و گازهای پزشکی باید با کمترین تداخل ممکن در کنار یکدیگر قرار گیرند.
در چنین فضایی، بست چندمنظوره لوله CST میتواند به ساماندهی مسیرها کمک کند. با این وجود، برای خطوط گازهای پزشکی، استفاده از بست باید بر اساس الزامات اختصاصی همان سیستم و مشخصات سازنده انجام شود و صرفاً چندمنظورهبودن بست نباید مبنای انتخاب قرار گیرد.
ساختمانهای اداری و تجاری
تأسیسات مکانیکی ساختمانهای اداری، مراکز خرید، هتلها و مجتمعهای تجاری معمولاً از تعداد زیادی لوله با قطرهای مختلف تشکیل میشوند. قابلیت استفاده برای طیف متنوعی از مسیرها، مدیریت تجهیزات نگهدارنده را سادهتر میکند.
ویژگیهای فنی مهم در انتخاب بست CST
انتخاب بست مناسب باید بر پایه مشخصات فنی انجام شود، نه صرفاً ظاهر یا قیمت محصول. چند معیار اصلی در این تصمیم نقش دارند.
جنس و مقاومت مکانیکی
جنس بست باید با شرایط محیطی و بار واردشده سازگار باشد. فولاد گالوانیزه برای بسیاری از محیطهای ساختمانی کاربرد دارد، در حالی که محیطهای مرطوب یا خورنده ممکن است به متریال یا پوشش مقاومتری نیاز داشته باشند.
ظرفیت تحمل بار
وزن لوله خالی تنها معیار محاسبه نیست. وزن سیال، عایق، اتصالات و سایر اجزای متصل به مسیر نیز باید در نظر گرفته شود. در مسیرهای سنگین، ظرفیت باربری هر تکیهگاه باید با محاسبات طراحی هماهنگ باشد.
محدوده قطر قابل پشتیبانی
یکی از نکات مهم هنگام خرید بست چندمنظوره لوله، بررسی محدوده قطر واقعی محصول است. استفاده از بست کوچک برای لوله بزرگ یا بستن لوله کوچک با بست نامتناسب میتواند باعث کاهش عملکرد مکانیکی شود.
سازگاری با حرکت حرارتی
برخی لولهها در اثر تغییر دما منبسط یا منقبض میشوند. به همین دلیل، تمام نقاط مسیر الزاماً نباید به شکل کاملاً ثابت مهار شوند. در طراحی حرفهای باید میان نقاط ثابت، تکیهگاهها و نقاطی که امکان حرکت کنترلشده دارند، تفاوت ایجاد شود.
استانداردها و الزامات نصب بست لوله
استاندارد مورد استفاده برای بست به نوع سیستم و کاربرد آن بستگی دارد. در تأسیسات ساختمانی باید الزامات آییننامههای مکانیکی، مقررات ملی ساختمان، مشخصات فنی پروژه و استانداردهای مرتبط با نوع لوله و سیستم مورد نظر بررسی شود.
برای سیستمهای آتشنشانی، الزامات اختصاصی مانند استانداردهای مرتبط با مهار و ساپورت شبکههای اطفای حریق اهمیت دارد. در خطوط گازهای پزشکی نیز استانداردها و دستورالعملهای تخصصی مربوط به این سامانهها باید مبنا قرار گیرند.
بنابراین، عبارت «بست استاندارد» بدون مشخصکردن نوع سیستم و کاربرد، مفهوم کاملی ندارد. محصولی که برای یک مسیر آب معمولی مناسب است، الزاماً برای یک شبکه آتشنشانی یا گاز پزشکی تأییدشده نیست.

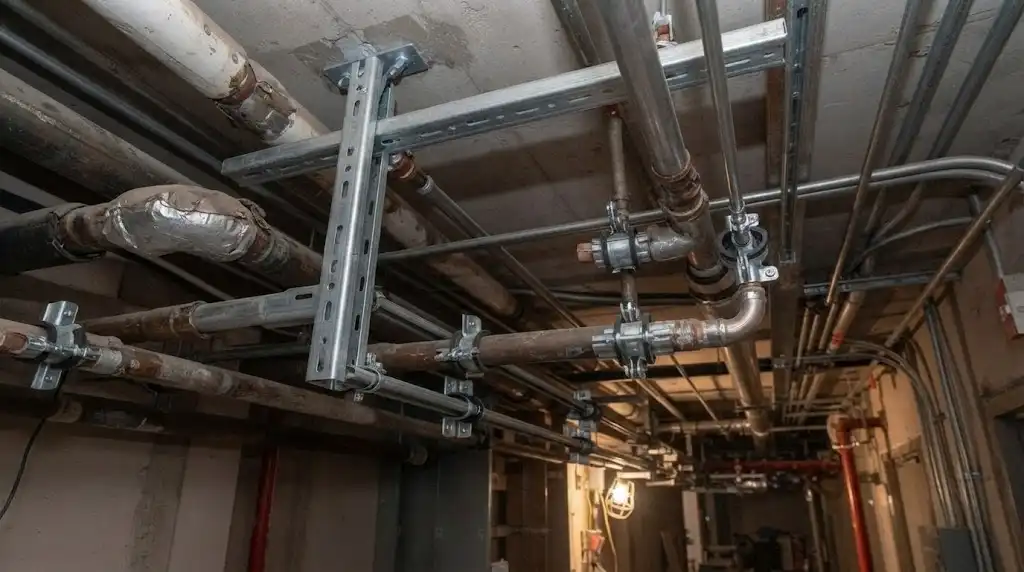

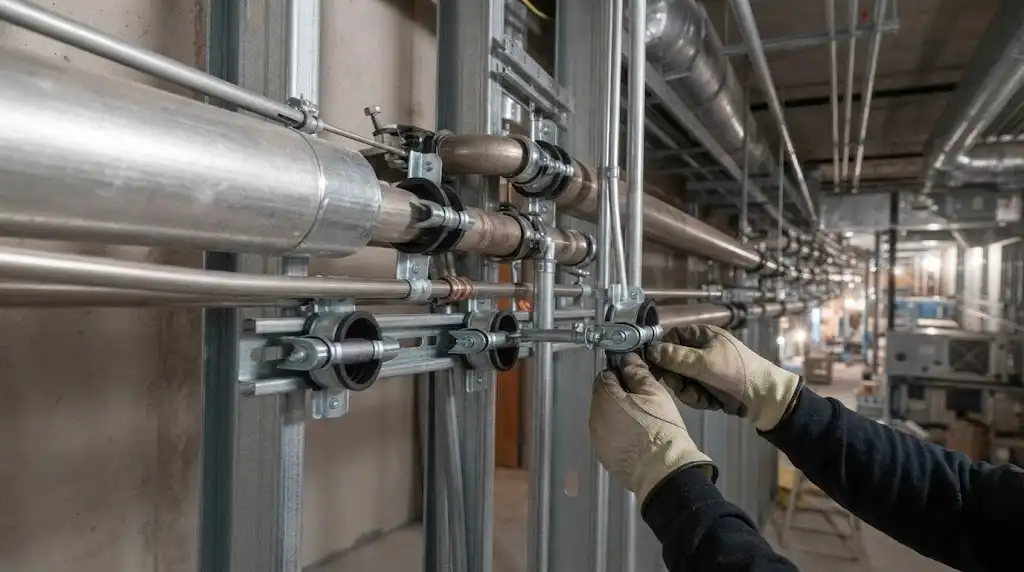

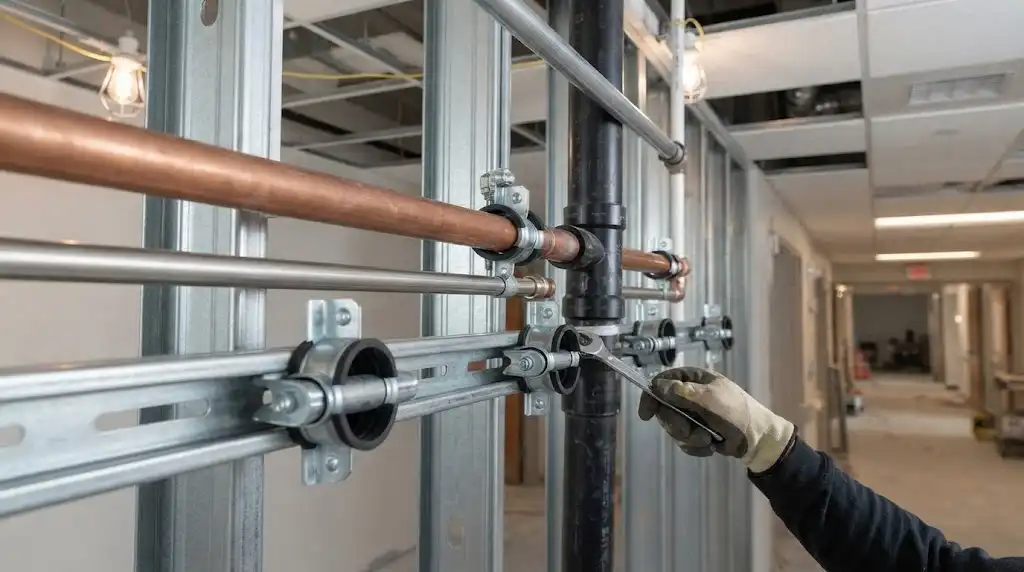

روش صحیح نصب بست چندمنظوره لوله CST
اجرای صحیح بست به اندازه انتخاب محصول اهمیت دارد. مراحل عمومی نصب را میتوان به شکل زیر دنبال کرد.
۱. بررسی مسیر لوله
ابتدا قطر، جنس، وزن و شرایط کاری لوله مشخص شود. همچنین محل عبور مسیر، وجود تجهیزات مجاور و فضای لازم برای تعمیرات باید بررسی گردد.
۲. تعیین محل تکیهگاهها
فاصله بستها باید براساس جنس لوله، قطر، وزن، دستورالعمل سازنده و الزامات طراحی تعیین شود. فاصله یکسان برای تمام لولهها روش دقیقی نیست.
۳. انتخاب اتصال مناسب
نوع پیچ، راد، رولبولت، انکر یا سایر تجهیزات اتصال باید با جنس و ظرفیت سطح زیرکار هماهنگ باشد. اتصال مناسب روی بتن با اتصال به سازه فلزی یکسان نیست.
۴. نصب بدون اعمال فشار اضافی
لوله باید در بست بهدرستی قرار بگیرد و بست بیش از اندازه سفت نشود. فشار بیش از حد میتواند در برخی لولهها موجب تغییر شکل یا آسیب به عایق شود.
۵. کنترل نهایی
پس از نصب، مسیر از نظر تراز، فاصله، استحکام، همراستایی و امکان دسترسی بررسی شود. در سیستمهای حساس، کنترل نهایی باید با نقشه اجرایی و مشخصات فنی پروژه تطبیق داده شود.
۵ راهکار کاربردی برای افزایش کیفیت نصب
۱. قبل از خرید، جدول مشخصات فنی را بررسی کنید.
قطر قابل پشتیبانی، جنس، پوشش، ظرفیت تحمل بار و نوع اتصال باید با نیاز پروژه مطابقت داشته باشد.
۲. بست را بر اساس شرایط واقعی بار انتخاب کنید.
وزن سیال، عایق و متعلقات را در محاسبات لحاظ کنید تا تکیهگاهها تحت بار بیش از ظرفیت قرار نگیرند.
۳. حرکت حرارتی را نادیده نگیرید.
در مسیرهای آب گرم و سایر سامانههای دارای تغییر دما، طراحی تکیهگاه باید امکان انبساط کنترلشده را در نظر بگیرد.
۴. شرایط محیطی را بررسی کنید.
رطوبت، مواد شیمیایی، فضای باز و محیطهای خورنده میتوانند عمر بست را کاهش دهند. پوشش ضدخوردگی مناسب در این شرایط اهمیت زیادی دارد.
۵. اجرای بست را با نقشه تأسیسات هماهنگ کنید.
تداخل میان لولهها، کابلها، کانالها و تجهیزات باید پیش از نصب نهایی بررسی شود. این کار از دوبارهکاری و جابهجایی مسیر جلوگیری میکند.
خطاهای رایج هنگام استفاده از بست لوله
یکی از اشتباهات متداول، انتخاب محصول صرفاً بر اساس قیمت است. کاهش هزینه خرید در مرحله اول، اگر به خرابی، خوردگی یا تعمیرات زودهنگام منجر شود، صرفه اقتصادی پروژه را کاهش خواهد داد.
سفتکردن بیش از حد بست نیز خطای مهمی محسوب میشود. این کار در لولههای با دیواره حساس یا دارای عایق میتواند باعث آسیب مکانیکی شود.
فاصلهگذاری نامناسب میان بستها مشکل دیگری است که معمولاً در پروژههای بزرگ مشاهده میشود. افزایش بیش از اندازه فاصله تکیهگاهها ممکن است موجب خمش لوله و انتقال بار اضافی به اتصالات شود.
نادیدهگرفتن جنس سطح زیرکار نیز میتواند عملکرد کل مجموعه را تحت تأثیر قرار دهد. حتی اگر خود بست ظرفیت کافی داشته باشد، یک اتصال ضعیف به دیوار یا سقف نمیتواند بار مورد انتظار را تحمل کند.
سناریوی اجرایی در یک بیمارستان
فرض کنید در یک بیمارستان چند طبقه، مسیرهای آب سرد، آب گرم و فاضلاب در فضای سقف کاذب طبقات عبور میکنند. تعداد زیاد خطوط باعث شده است فاصله میان لولهها محدود باشد و تعمیرات آینده نیز باید بدون تخریب گسترده انجام شود.
در چنین شرایطی، ابتدا قطر و جنس هر مسیر مشخص میشود. سپس با توجه به وزن و شرایط کاری، نقاط نگهداری طراحی شده و بستهای مناسب برای هر قطر انتخاب میشوند.
مسیرهای دارای عایق باید به شکلی مهار شوند که عایق فشرده یا تخریب نشود. همچنین محل بستها نباید دسترسی به شیرآلات، فلنجها، دریچههای بازدید یا تجهیزات سرویس را مختل کند.
چنانچه بخشی از شبکه مربوط به سیستم حیاتی بیمارستان باشد، کنترل نهایی علاوه بر مسائل مکانیکی باید با الزامات اختصاصی همان سیستم انجام شود. نتیجه این رویکرد، شبکهای منظمتر، قابل تعمیرتر و ایمنتر خواهد بود.
تفاوت بست چندمنظوره با بستهای معمولی
بستهای معمولی اغلب برای یک محدوده مشخص از قطر یا یک کاربرد خاص طراحی میشوند. در مقابل، مفهوم چندمنظوره در CST معمولاً به قابلیت استفاده برای شرایط یا قطرهای متنوعتر اشاره دارد.
این ویژگی میتواند تعداد اقلام مورد نیاز در انبار پروژه را کاهش دهد و اجرای مسیرهای مختلف را سادهتر کند. با این حال، چندمنظوره بودن به معنای مناسببودن برای تمام کاربردها نیست و محدودیتهای فنی محصول همچنان باید رعایت شوند.
چگونه بهترین بست CST را انتخاب کنیم؟
پیش از خرید، مشخصات فنی لوله و محیط نصب را ثبت کنید. قطر خارجی، وزن، دمای کاری، جنس لوله، نوع سطح نصب و شرایط خورندگی مهمترین اطلاعات اولیه هستند.
سپس ظرفیت باربری و محدوده کاری بست بررسی شود. اگر پروژه دارای نقشه تأسیسات یا محاسبات ساپورت است، انتخاب محصول باید مستقیماً با الزامات آن هماهنگ باشد.
در نهایت، کیفیت ساخت و پوشش سطحی را در کنار قیمت بررسی کنید. برای پروژههای بزرگ، خرید محصولی با مشخصات فنی شفاف و کیفیت یکنواخت معمولاً از انتخاب ارزانترین گزینه منطقیتر است.

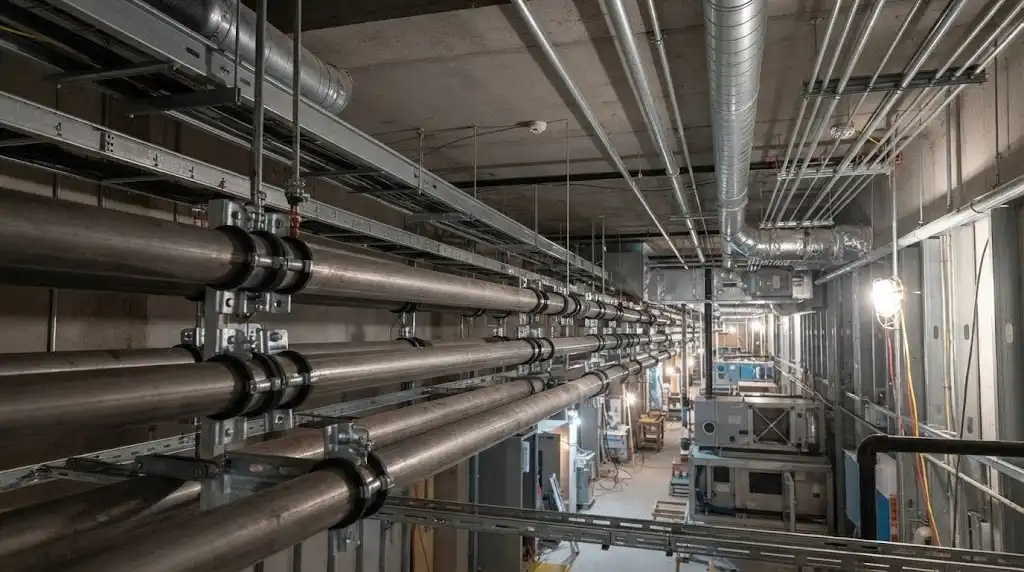

مزایای استفاده از بست CST در پروژههای ساختمانی
مهمترین مزیت بست چندمنظوره لوله، ایجاد یک روش منظم برای مهار مسیرهای تأسیساتی است. چنین راهکاری میتواند سرعت اجرای کار را افزایش دهد و تعداد اتصالات و قطعات پراکنده مورد نیاز را کاهش دهد.
از منظر نگهداری نیز مسیرهای منظمتر مزیت قابل توجهی دارند. تکنسین میتواند محل اتصالات و تکیهگاهها را سریعتر شناسایی کند و در صورت نیاز، عملیات تعمیر یا تعویض را با اختلال کمتری انجام دهد.
افزایش عمر مفید شبکه نیز از پیامدهای نصب اصولی است. زمانی که لوله بهدرستی مهار شده باشد، فشارهای ناخواسته روی اتصالات کاهش پیدا میکند و احتمال تغییر شکل مسیر کمتر خواهد شد.
جمعبندی
بست چندمنظوره لوله CST یک قطعه ساده اما تأثیرگذار در اجرای اصولی تأسیسات است. عملکرد واقعی آن به انتخاب صحیح، ظرفیت باربری، نوع متریال، روش اتصال و رعایت الزامات طراحی وابسته خواهد بود.
در ساختمانهای مسکونی، تجاری و اداری، این محصول میتواند به نظمدهی و تثبیت مسیرهای لولهکشی کمک کند. پروژههای بیمارستانی نیز به دلیل تراکم بالای تأسیسات و حساسیت عملکرد سیستمها، بیش از بسیاری از پروژهها به انتخاب دقیق تجهیزات نگهدارنده نیاز دارند.
بهترین نتیجه زمانی حاصل میشود که بست CST نه بهعنوان یک قطعه مصرفی ساده، بلکه بهعنوان بخشی از سیستم ساپورت و نگهداری لوله در نظر گرفته شود. بررسی مشخصات فنی، محاسبه بار، رعایت فاصله تکیهگاهها و تطبیق محصول با استاندارد و کاربرد نهایی، چهار اصل کلیدی برای یک نصب مطمئن هستند.
سوالات متداول درباره بست چندمنظوره لوله CST
بست چندمنظوره لوله CST برای چه لولههایی مناسب است؟
بسته به مدل و مشخصات محصول، CST میتواند برای لولههای مختلف تأسیساتی استفاده شود. پیش از انتخاب باید قطر، جنس لوله و ظرفیت مجاز بست بررسی شود.
آیا بست CST برای پروژههای بیمارستانی مناسب است؟
در بسیاری از مسیرهای تأسیسات بیمارستانی میتواند کاربرد داشته باشد؛ اما برای سیستمهای حساس مانند گازهای پزشکی یا تجهیزات ایمنی، محصول باید با الزامات تخصصی همان سامانه مطابقت داشته باشد.
آیا فاصله بستهای لوله باید ثابت باشد؟
خیر. فاصله مناسب به قطر، جنس، وزن، شرایط کاری و دستورالعمل سازنده لوله بستگی دارد. بنابراین استفاده از یک فاصله ثابت برای تمام مسیرها توصیه نمیشود.
آیا میتوان از یک مدل CST برای تمام قطرهای لوله استفاده کرد؟
فقط در محدوده قطر تعیینشده توسط سازنده. چندمنظوره بودن محصول به معنی بینیازی از بررسی محدوده سایزی نیست.
بست لوله چگونه روی دیوار نصب میشود؟
روش نصب به جنس زیرکار بستگی دارد. برای بتن، آجر، سازه فلزی یا سطوح دیگر باید از اتصال مکانیکی متناسب با ظرفیت بار استفاده شود.
آیا سفتکردن بیشتر بست باعث استحکام بالاتر میشود؟
الزاماً خیر. سفتکردن بیش از حد میتواند به لوله یا عایق آسیب بزند. هدف، ایجاد مهار مطمئن بدون اعمال فشار غیرضروری است.
هنگام خرید بست CST چه مشخصاتی را بررسی کنیم؟
قطر قابل پشتیبانی، جنس، پوشش ضدخوردگی، ظرفیت تحمل بار، نوع اتصال، شرایط محیطی و کاربرد نهایی از مهمترین مشخصات هستند.
مهمترین مزیت بست چندمنظوره CST چیست؟
انعطافپذیری در استفاده، نظمدهی بهتر مسیرهای لولهکشی و امکان اجرای سریعتر سیستمهای تأسیساتی از مزایای اصلی آن محسوب میشوند؛ البته عملکرد نهایی به انتخاب و نصب صحیح بست وابسته است.
