بست کانال دایرهای (CRD)؛ راهی مطمئن برای مهار کانالهای هوایی
بست کانال دایرهای (CRD) یکی از تجهیزات مهم برای نگهداری و تثبیت کانالهای هوای گرد در سیستمهای تهویه مطبوع، اگزاست، مکش صنعتی و انتقال هوا است. این بست با ایجاد یک تکیهگاه مکانیکی پیرامون کانال، وزن مسیر را به سازه منتقل کرده و از حرکت، لرزش و تغییر موقعیت کانال جلوگیری میکند.
انتخاب صحیح بست کانال دایرهای فقط به قطر کانال محدود نمیشود. ضخامت ورق، وزن کانال، طول مسیر، نوع عایق، شرایط محیطی، فاصله تکیهگاهها، میزان ارتعاش و روش اتصال بست به سازه نیز باید در طراحی لحاظ شود. استفاده از CRD مناسب میتواند پایداری شبکه کانالکشی را افزایش دهد و از مشکلاتی مانند افتادگی مسیر، صدای اضافی، بازشدن اتصالات و آسیب به کانال جلوگیری کند.

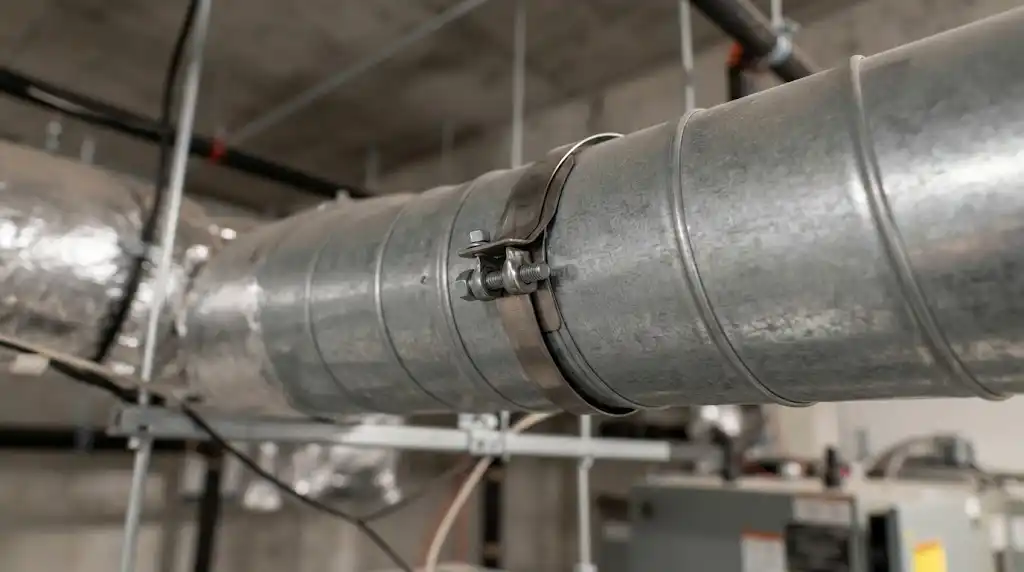

بست کانال دایرهای CRD چیست؟
بست کانال دایرهای یا CRD نوعی نگهدارنده حلقهای برای مهار کانالهای هوای گرد است. این قطعه معمولاً از نوار یا ورق فلزی شکلدهیشده ساخته میشود و اطراف کانال قرار میگیرد تا نیروی نگهدارنده را بهصورت نسبتاً یکنواخت در محیط کانال توزیع کند.
ساختار CRD بسته به طراحی سازنده میتواند شامل حلقه فلزی، محل اتصال رزوهای، پیچ و مهره، سوراخ نصب یا قطعات کمکی باشد. همین تفاوت باعث میشود مشخصات فنی محصولات مختلف الزاماً یکسان نباشد.

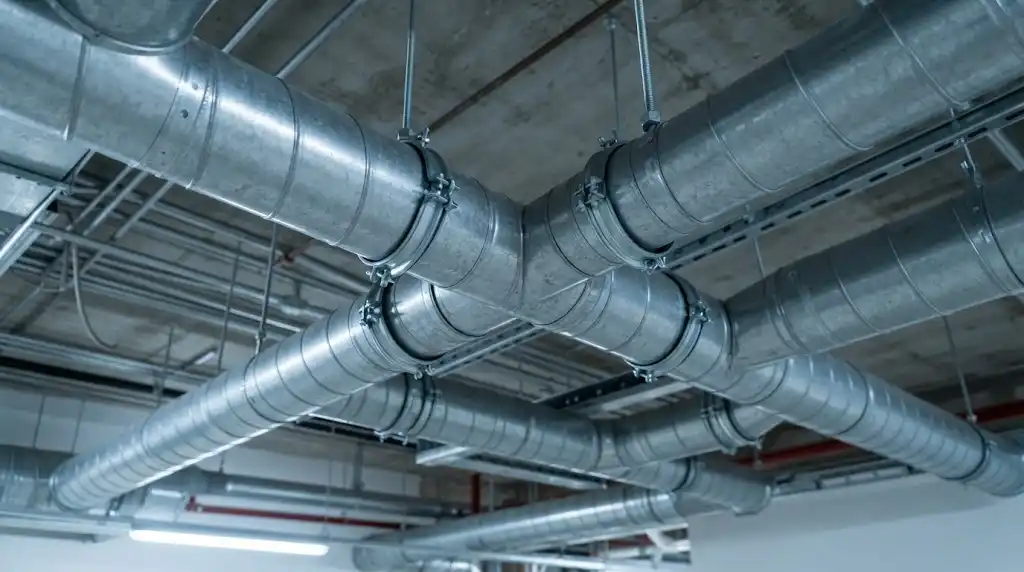

کاربرد اصلی این بست در سیستمهایی است که کانال گرد باید از سقف، دیوار، تیر، شاسی فلزی یا سایر اجزای سازهای آویزان یا مهار شود. در مسیرهای طولانی نیز استفاده صحیح از بستهای نگهدارنده به حفظ شیب، تراز و هندسه شبکه کمک میکند.
چرا مهار صحیح کانال هوایی اهمیت دارد؟
شبکه کانال هوا فقط مجموعهای از لولههای فلزی نیست. وزن خود کانال، عایق، اتصالات، دریچهها و تجهیزات جانبی، بار قابل توجهی به سیستم نگهدارنده وارد میکند.
چنانچه این بار به شکل مناسبی به سازه منتقل نشود، کانال ممکن است دچار افتادگی یا تغییر شکل شود. چنین وضعیتی علاوه بر ظاهر نامناسب، میتواند به اتصالات فلنجی و درزها فشار وارد کند و عملکرد شبکه را تحت تأثیر قرار دهد.
ارتعاش نیز عامل مهم دیگری است. فن، هواساز، اگزاستفن و سایر تجهیزات مکانیکی میتوانند ارتعاش را به کانال منتقل کنند. بست نامناسب یا اتصال ضعیف ممکن است این ارتعاش را تشدید کرده و صدای سازهای ایجاد کند.
به همین دلیل، بست کانال دایرهای CRD باید بخشی از یک سیستم کامل ساپورت کانال در نظر گرفته شود؛ نه یک قطعه مستقل که صرفاً وظیفه نگهداشتن کانال را بر عهده دارد.
مزایای استفاده از بست کانال دایرهای
توزیع مناسب نیروی نگهدارنده
حلقهای بودن CRD باعث میشود نیرو در اطراف کانال توزیع شود. این ویژگی نسبت به نگهداری نقطهای میتواند احتمال تمرکز تنش روی یک قسمت از ورق کانال را کاهش دهد.
نصب نسبتاً سریع
ساختار ساده بست دایرهای امکان نصب سریع روی کانال را فراهم میکند. در پروژههایی که تعداد زیادی کانال گرد وجود دارد، سرعت نصب میتواند تأثیر مستقیمی بر زمان اجرای تأسیسات داشته باشد.
امکان اتصال به انواع سازه
بسته به مدل بست، CRD میتواند به آویز رزوهای، ساپورت فلزی، پروفیل یا سازه نگهدارنده متصل شود. انتخاب نوع اتصال باید متناسب با بار و جنس سازه انجام شود.
افزایش پایداری مسیر کانال
تکیهگاههای مناسب از حرکت جانبی و عمودی کانال جلوگیری میکنند. نتیجه این کار، حفظ موقعیت کانال و کاهش احتمال تغییر شکل مسیر در طول زمان است.
مناسب برای کانالهای گرد
فرم حلقهای CRD با هندسه کانالهای دایرهای سازگاری دارد. به همین دلیل، برای شبکههایی که از کانال اسپیرال، کانال گرد گالوانیزه یا کانالهای مشابه استفاده میکنند، گزینهای کاربردی محسوب میشود.
کاربردهای بست CRD در تأسیسات
بست کانال دایرهای در طیف متنوعی از سامانههای انتقال هوا استفاده میشود. سیستم تهویه مطبوع ساختمانهای اداری، تجاری و مسکونی یکی از رایجترین نمونهها است.
در کارگاهها و کارخانهها نیز کانالهای گرد برای مکش دود، گردوغبار، هوای آلوده و انتقال هوای فرآیندی به کار میروند. در چنین محیطهایی، علاوه بر وزن کانال، ارتعاش و شرایط خورنده محیط نیز اهمیت پیدا میکند.
سولههای صنعتی، پارکینگها، آشپزخانههای صنعتی، سیستمهای اگزاست و برخی شبکههای تهویه اضطراری نیز به ساپورت مناسب کانالهای دایرهای نیاز دارند.
اگر کانال دارای عایق خارجی باشد، ابعاد مجموعه عایق و روکش نیز باید در انتخاب ابعاد و طراحی بست لحاظ شود. در برخی موارد لازم است بست در اطراف عایق نصب شود و در برخی دیگر، طراحی ساپورت باید بهگونهای باشد که فشار نامناسبی روی عایق وارد نکند.
اجزای اصلی یک سیستم مهار کانال دایرهای
خود CRD تنها یکی از اجزای سیستم نگهدارنده است. عملکرد نهایی به مجموعهای از قطعات وابسته است.

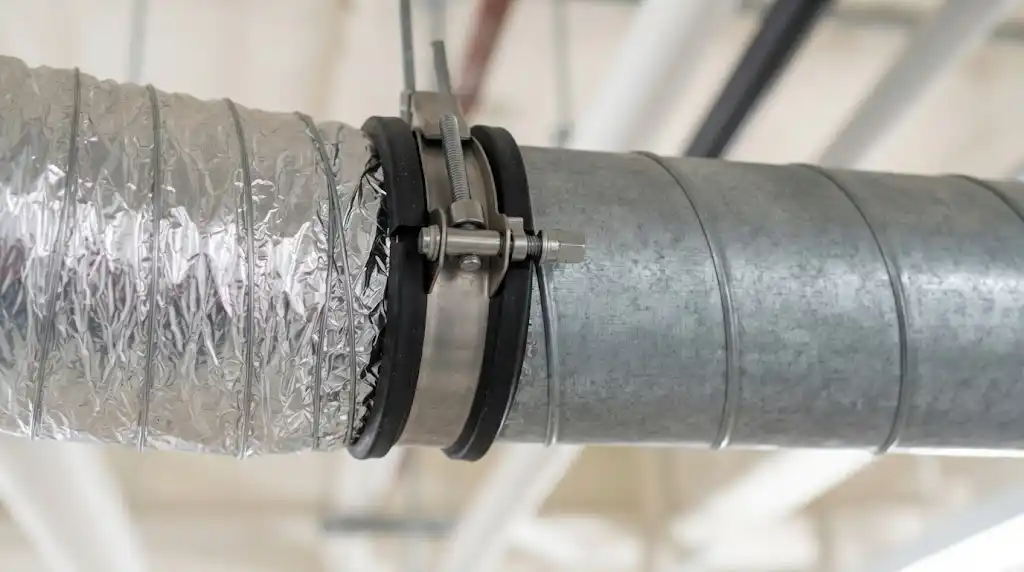

حلقه بست
این قسمت مستقیماً اطراف کانال قرار میگیرد و وظیفه اصلی مهار محیطی را انجام میدهد. جنس، ضخامت و عرض نوار یا ورق آن بر ظرفیت مکانیکی تأثیر دارد.

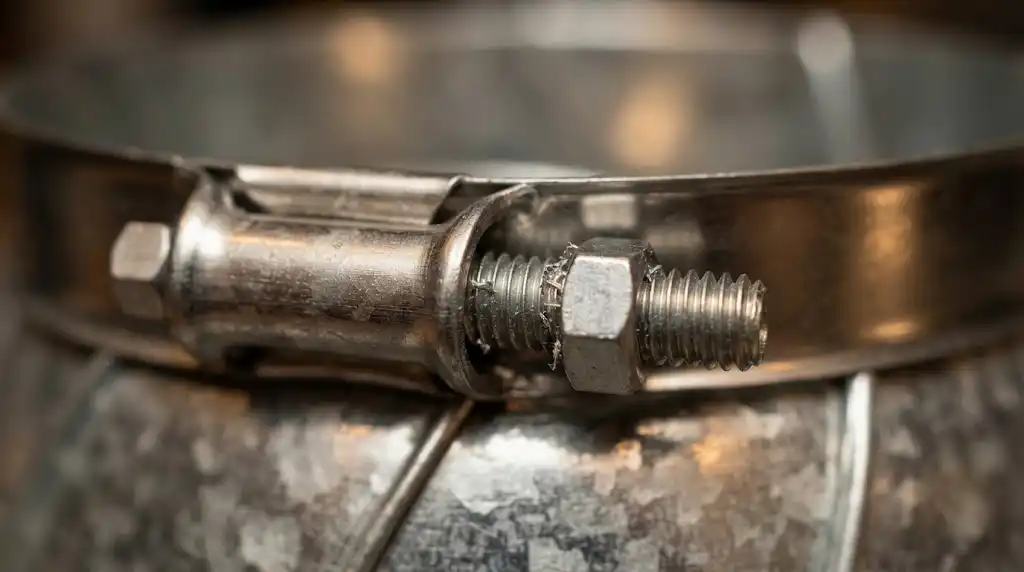

پیچ و مهره
اتصال دو بخش بست یا محل اتصال به پایه معمولاً با پیچ و مهره انجام میشود. جنس و کلاس مقاومتی این قطعات باید با بار مورد انتظار و شرایط محیطی سازگار باشد.

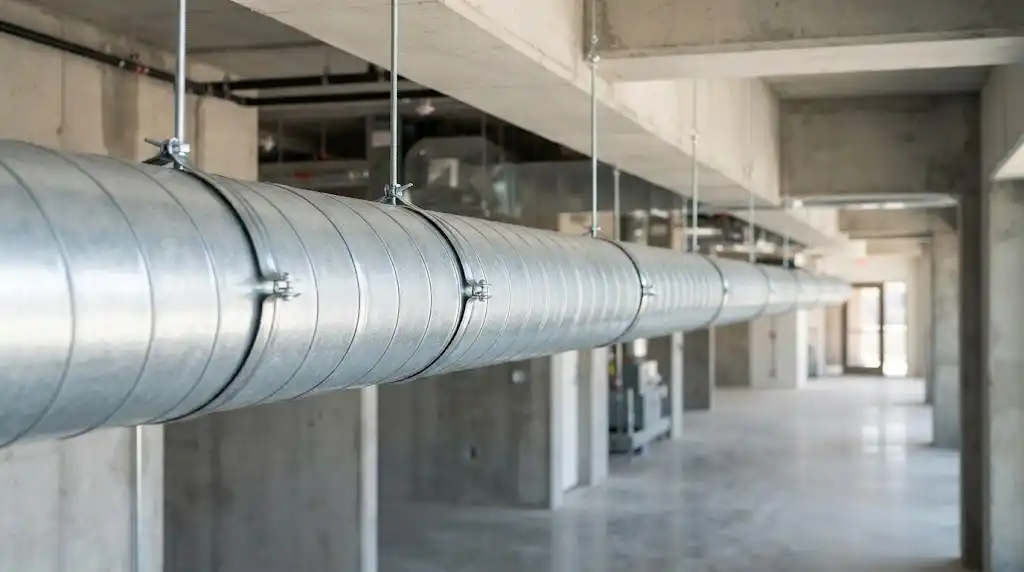

میله رزوهای یا آویز
در سیستمهای آویز از سقف، میله رزوهای وظیفه انتقال بار بست به سازه را بر عهده دارد. قطر میله و روش اتصال آن باید براساس بار طراحی انتخاب شود.
پایه و اتصال سازهای
رولبولت، انکر، پروفیل، نبشی یا سایر تجهیزات اتصالدهنده ممکن است برای انتقال بار به سازه استفاده شوند. ضعف این قسمت میتواند کل سیستم ساپورت را تحت تأثیر قرار دهد.
نکات فنی مهم در انتخاب CRD
قطر کانال
قطر خارجی کانال نخستین پارامتر انتخاب بست است. اندازه اسمی کانال همیشه نباید بدون بررسی ابعاد واقعی مبنا قرار گیرد؛ زیرا ضخامت ورق، نوع اتصال و طراحی محصول میتواند ابعاد نهایی را تغییر دهد.
برای کانالهایی که عایقکاری شدهاند، قطر خارجی مجموعه باید بهصورت دقیق محاسبه شود. بست نباید باعث فشردگی بیش از حد عایق یا تغییر شکل کانال شود.
وزن کل سیستم
ظرفیت مورد نیاز بست بر اساس وزن کانال خالی تعیین نمیشود. وزن عایق، روکش، دریچهها، اتصالات و تجهیزات متصلشده نیز باید در محاسبات وارد شود.
هرچه فاصله بین تکیهگاهها افزایش پیدا کند، بار واردشده به هر نقطه نیز میتواند بیشتر شود. بنابراین فاصله ساپورتها باید با توجه به طراحی شبکه و الزامات استاندارد تعیین شود.
ضخامت ورق بست
بستهای دارای ورق نازکتر برای کاربردهای سبک مناسب هستند، در حالی که مسیرهای سنگین یا صنعتی به طراحی مقاومتر نیاز دارند. ضخامت بیشتر بهتنهایی تضمینکننده عملکرد بهتر نیست؛ هندسه بست، نوع اتصال و کیفیت ساخت نیز اهمیت دارد.
جنس و پوشش

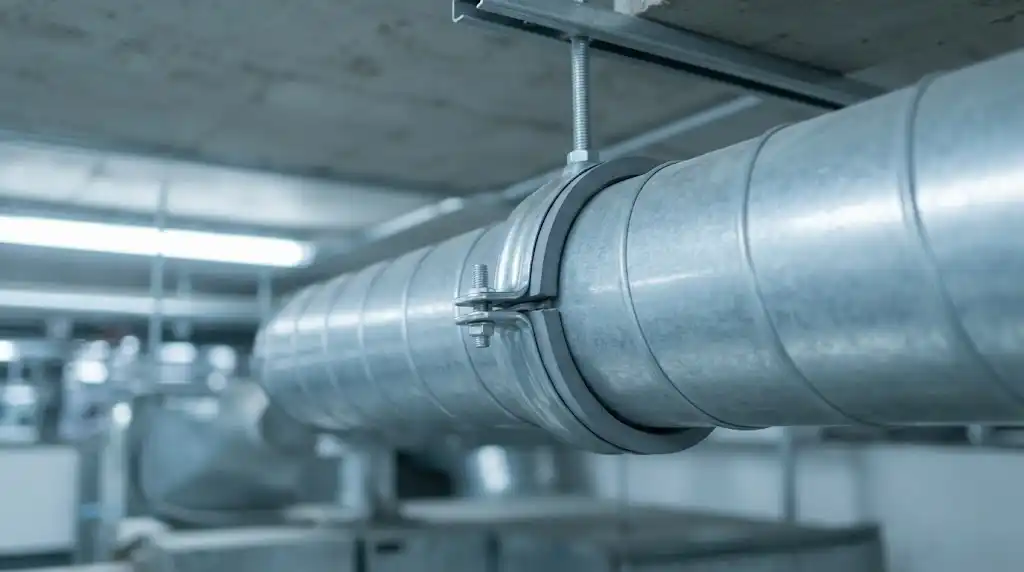

برای محیطهای معمول تأسیساتی، فولاد گالوانیزه گزینهای رایج است. در محیطهای مرطوب یا خورنده، انتخاب پوشش یا آلیاژ مناسب اهمیت بیشتری پیدا میکند.
اگر شبکه در معرض بخارات شیمیایی، نمک، رطوبت دائمی یا مواد خورنده قرار دارد، مقاومت خوردگی تمام اجزای ساپورت باید بررسی شود؛ نه فقط حلقه CRD.
استانداردهای مرتبط با ساپورت کانال هوا
طراحی و نصب سیستمهای کانالکشی معمولاً تحت تأثیر مجموعهای از استانداردها و دستورالعملهای فنی قرار دارد. استانداردهای تهویه مانند خانواده SMACNA، استانداردهای مرتبط با عملکرد و نصب کانال، الزامات سازهای ساختمان و مقررات محلی میتوانند بر روش اجرای ساپورت تأثیر بگذارند.
برای نمونه، راهنماهای SMACNA در طراحی، ساخت و نصب کانالهای فلزی و سیستمهای HVAC کاربرد گستردهای دارند. از سوی دیگر، استانداردهایی مانند EN 12236 به جنبههای آویزها و ساپورتهای کانال تهویه میپردازند.
نکته مهم این است که انتخاب CRD نباید صرفاً با عبارتهایی مانند «استاندارد» یا «مناسب HVAC» انجام شود. مشخصات فنی واقعی محصول، ظرفیت بار، ابعاد و روش نصب باید با الزامات پروژه تطبیق داده شوند.

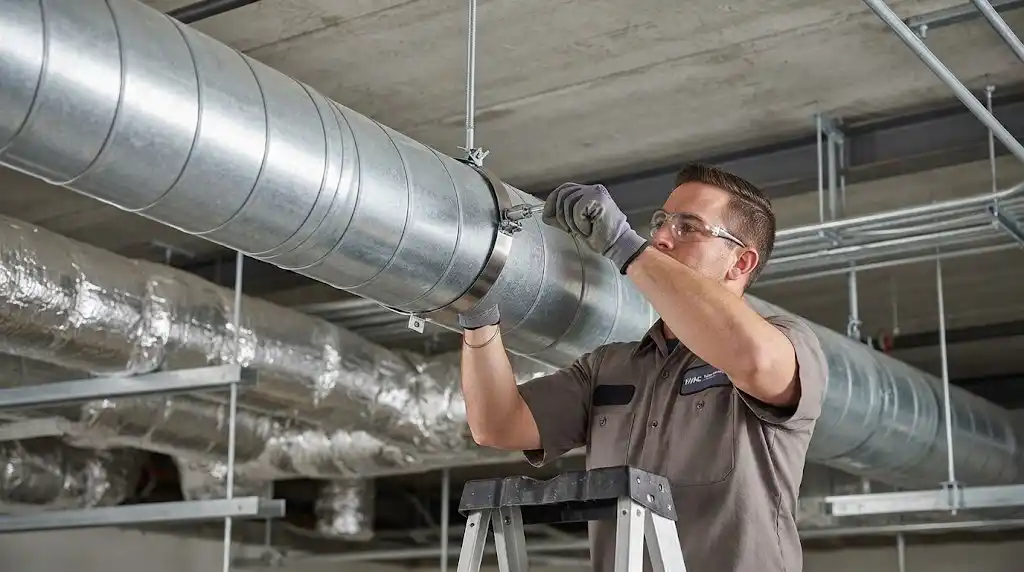

روش صحیح نصب بست کانال دایرهای CRD
مرحله اول: تعیین محل ساپورت
ابتدا مسیر کانال و نقاط مناسب برای نصب ساپورت مشخص میشوند. محل اتصال باید ظرفیت کافی برای تحمل بار داشته باشد و از نقاط ضعیف سازه دور باشد.
مرحله دوم: بررسی قطر واقعی
قطر کانال یا قطر خارجی مجموعه کانال و عایق اندازهگیری میشود. سپس سایز مناسب CRD بر اساس محدوده ابعادی محصول انتخاب خواهد شد.
مرحله سوم: آمادهسازی اتصال سازه
پایه، آویز یا میله رزوهای باید پیش از نصب حلقه بست آماده شود. اتصال سازهای نیز باید برای بار طراحیشده ظرفیت کافی داشته باشد.
مرحله چهارم: قرار دادن بست
حلقه CRD در محل موردنظر پیرامون کانال قرار میگیرد. در این مرحله نباید بست باعث لهشدن ورق یا فشردهسازی شدید عایق شود.
مرحله پنجم: بستن اتصال
پیچها بهصورت یکنواخت سفت میشوند. هدف، ایجاد مهار مطمئن است، نه اعمال بیشترین نیروی ممکن.
مرحله ششم: کنترل نهایی
پس از نصب، تراز بودن کانال، استحکام ساپورت، وضعیت پیچها و عدم تماس نامناسب با تجهیزات اطراف بررسی میشود. مسیرهای متصل به فن نیز باید از نظر انتقال ارتعاش کنترل شوند.
۵ راهکار کاربردی برای افزایش عمر ساپورت کانال
۱. فاصله تکیهگاهها را اصولی انتخاب کنید
فاصله بیش از حد میان بستها میتواند باعث افتادگی کانال شود. در مقابل، استفاده افراطی از ساپورت هزینه و زمان نصب را افزایش میدهد. فاصله مناسب باید براساس قطر، وزن، ضخامت کانال و الزامات پروژه تعیین شود.
۲. وزن عایق را فراموش نکنید
عایق بخشی از وزن سیستم است. روکشهای فلزی یا حفاظتی نیز میتوانند بار اضافی ایجاد کنند و باید در محاسبات وارد شوند.
۳. اتصال به سازه را جدی بگیرید
استفاده از CRD مقاوم روی یک انکر ضعیف، سیستم مطمئنی ایجاد نمیکند. ظرفیت کل مسیر باید بر اساس ضعیفترین جزء تعیین شود.
۴. خوردگی را کنترل کنید
برای محیطهای مرطوب، پوشش گالوانیزه مناسب یا مواد مقاومتر میتوانند طول عمر تجهیزات را افزایش دهند. محل برش، سوراخکاری و آسیبهای پوشش نیز باید بررسی و در صورت نیاز ترمیم شوند.
۵. ارتعاش تجهیزات را جدا کنید
در اطراف فن و تجهیزات دوار، طراحی ساپورت باید بهگونهای باشد که ارتعاش بیش از حد به کانال منتقل نشود. استفاده صحیح از اتصالات انعطافپذیر و لرزهگیر در نقاط لازم میتواند به کاهش انتقال ارتعاش کمک کند.
خطاهای رایج هنگام استفاده از بست CRD
یکی از اشتباهات رایج، انتخاب بست صرفاً براساس قطر کانال است. اگر وزن، عایق، محیط و شرایط ارتعاشی نادیده گرفته شوند، محصول انتخابشده ممکن است برای کاربرد واقعی مناسب نباشد.
فشار بیش از حد روی کانال نیز مشکل دیگری است. سفت کردن شدید بست میتواند ورق کانال را تغییر شکل دهد و حتی روی عملکرد اتصال یا عایق تأثیر منفی بگذارد.
اتصال بست به سقف یا دیوار بدون بررسی ظرفیت سازه نیز ریسک بالایی دارد. وزن چند متر کانال ممکن است در مجموع قابل توجه باشد و به همین دلیل، نوع انکر و محل نصب باید با بار واقعی هماهنگ شود.
استفاده از قطعات معمولی در محیطهای خورنده نیز عمر سیستم را کاهش میدهد. حتی اگر خود کانال مقاومت مناسبی داشته باشد، خوردگی بست یا پیچ میتواند باعث ضعف تدریجی ساپورت شود.
همچنین نصب نامنظم ساپورتها در مسیرهای طولانی ممکن است موجب ایجاد نقاط پرتنش شود. چیدمان تکیهگاهها باید با هندسه مسیر و محل اتصالات هماهنگ باشد.
بست CRD در مقایسه با ساپورتهای سنتی کانال
ساپورتهای سنتی ممکن است از نبشی، تسمه، پروفیل یا ترکیبی از قطعات فلزی ساخته شوند. این روشها انعطاف زیادی دارند، اما اجرای صحیح آنها نیازمند برش، سوراخکاری و مونتاژ بیشتری است.
CRD به دلیل طراحی اختصاصی برای کانال گرد، میتواند فرآیند نصب را سادهتر و منظمتر کند. فرم حلقهای آن همچنین امکان مهار محیطی کانال را فراهم میکند.
با این حال، CRD جایگزین تمام سیستمهای ساپورت نیست. برای کانالهای بسیار سنگین، ابعاد بزرگ یا شرایط خاص صنعتی ممکن است ساپورت سفارشی یا سازهای انتخاب مناسبتری باشد.
سناریوی اجرایی؛ کانال گرد در سیستم اگزاست صنعتی
فرض کنید یک کانال گرد گالوانیزه برای تخلیه هوای آلوده از یک سالن صنعتی به فن اگزاست متصل شده است. مسیر چندین متر طول دارد و در قسمتهایی از سقف سازهای عبور میکند.
در چنین شرایطی، انتخاب CRD باید بر اساس قطر کانال و وزن کل آن انجام شود. وزن خود کانال تنها بخشی از بار است و عایق، اتصالات، تجهیزات و نیروهای ناشی از ارتعاش فن نیز باید در نظر گرفته شوند.
پس از تعیین محل ساپورتها، نوع آویز و انکر براساس ظرفیت سازه انتخاب میشود. حلقههای CRD در نقاط تعیینشده نصب شده و میزان سفتی آنها کنترل میشود تا کانال تغییر شکل ندهد.
نزدیک فن نیز توجه ویژهای به لرزش اختصاص پیدا میکند. استفاده از اتصال انعطافپذیر در محل مناسب و طراحی صحیح ساپورتها میتواند مانع انتقال بیش از حد ارتعاش به شبکه کانال شود.
چگونه بهترین بست کانال دایرهای را انتخاب کنیم؟
برای خرید بست کانال دایرهای CRD، ابتدا قطر خارجی کانال را مشخص کنید. سپس وزن تقریبی هر متر مسیر، نوع عایق، شرایط محیطی و نوع سازه نگهدارنده را تعیین کنید.
در مرحله بعد، ظرفیت بار بست و مشخصات اتصال آن بررسی شود. اگر پروژه صنعتی یا حساس است، دریافت دیتاشیت و گواهیهای فنی محصول میتواند از انتخاب نادرست جلوگیری کند.
در نهایت، جنس و پوشش قطعه را با محیط پروژه تطبیق دهید. یک بست گالوانیزه برای محیط داخلی خشک میتواند انتخاب مناسبی باشد، اما محیطهای دارای رطوبت، مواد شیمیایی یا شرایط خورنده به بررسی دقیقتری نیاز دارند.
جمعبندی
بست کانال دایرهای CRD یک راهکار کاربردی برای مهار و تثبیت کانالهای هوای گرد در سیستمهای HVAC، تهویه صنعتی و اگزاست است. ساختار حلقهای این محصول امکان توزیع مناسب نیروی نگهدارنده در اطراف کانال را فراهم میکند و در صورت انتخاب و نصب صحیح، میتواند به افزایش پایداری شبکه و کاهش مشکلات ناشی از حرکت و لرزش کمک کند.
انتخاب مناسب CRD باید بر پایه قطر واقعی کانال، وزن کل سیستم، ضخامت ورق، نوع عایق، شرایط محیطی، فاصله تکیهگاهها و ظرفیت اتصال سازهای انجام شود. توجه به استانداردها و دستورالعملهای معتبر نیز به ایجاد یک سیستم ساپورت ایمن و بادوام کمک میکند.
در نهایت، کیفیت یک سیستم مهار کانال فقط به خود بست وابسته نیست. حلقه بست، پیچ و مهره، آویز، انکر، سازه و نحوه چیدمان تکیهگاهها باید بهعنوان یک مجموعه مهندسی طراحی شوند.
سوالات متداول درباره بست کانال دایرهای CRD
بست کانال دایرهای CRD چه کاربردی دارد؟
CRD برای مهار و تثبیت کانالهای هوای گرد استفاده میشود. این بست کانال را به آویز، پایه یا سازه متصل کرده و از حرکت و افتادگی مسیر جلوگیری میکند.
آیا CRD برای کانالهای گالوانیزه مناسب است؟
بله، بسیاری از بستهای CRD برای کانالهای گرد فلزی از جمله کانالهای گالوانیزه استفاده میشوند. با این حال، جنس و پوشش بست باید با شرایط محیطی و مشخصات کانال هماهنگ باشد.
چگونه سایز مناسب بست CRD را انتخاب کنیم؟
قطر خارجی واقعی کانال باید با محدوده ابعادی بست مقایسه شود. در صورت وجود عایق، ابعاد نهایی مجموعه و نحوه قرارگیری بست نسبت به عایق نیز باید در نظر گرفته شود.
فاصله مناسب بین بستهای کانال دایرهای چقدر است؟
یک فاصله ثابت برای تمام کانالها وجود ندارد. قطر، ضخامت و وزن کانال، نوع عایق، شرایط نصب و الزامات طراحی تعیین میکنند تکیهگاهها با چه فاصلهای قرار بگیرند.
آیا بست CRD میتواند وزن کانال عایقدار را تحمل کند؟
در صورتی که ظرفیت بست و سیستم اتصال برای بار کل طراحی شده باشد، امکان استفاده وجود دارد. وزن کانال، عایق، روکش و تجهیزات متصل باید در محاسبه بار لحاظ شوند.
آیا بست CRD باعث آسیب به کانال میشود؟
در صورت انتخاب سایز صحیح و اعمال نیروی بستن مناسب، نباید باعث تغییر شکل نامطلوب کانال شود. سفت کردن بیش از حد یا انتخاب بست نامتناسب میتواند به ورق یا عایق آسیب بزند.
برای کانال نزدیک فن چه نوع ساپورتی مناسب است؟
نزدیک تجهیزات دارای ارتعاش، علاوه بر ظرفیت بار باید موضوع انتقال لرزش بررسی شود. بسته به طراحی سیستم، استفاده از اتصال انعطافپذیر و راهکارهای کنترل ارتعاش میتواند ضروری باشد.
آیا بست گالوانیزه CRD در محیط مرطوب قابل استفاده است؟
بست گالوانیزه در بسیاری از محیطهای معمول قابل استفاده است، اما شدت رطوبت و میزان خورندگی محیط تعیینکننده است. برای محیطهای بسیار خورنده ممکن است جنس یا پوشش مقاومتری مورد نیاز باشد.
