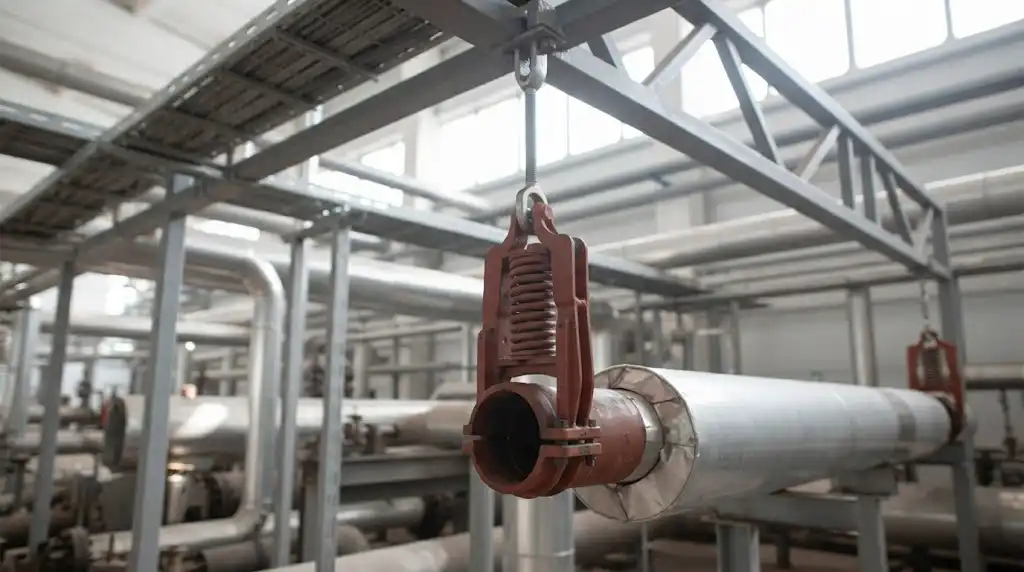

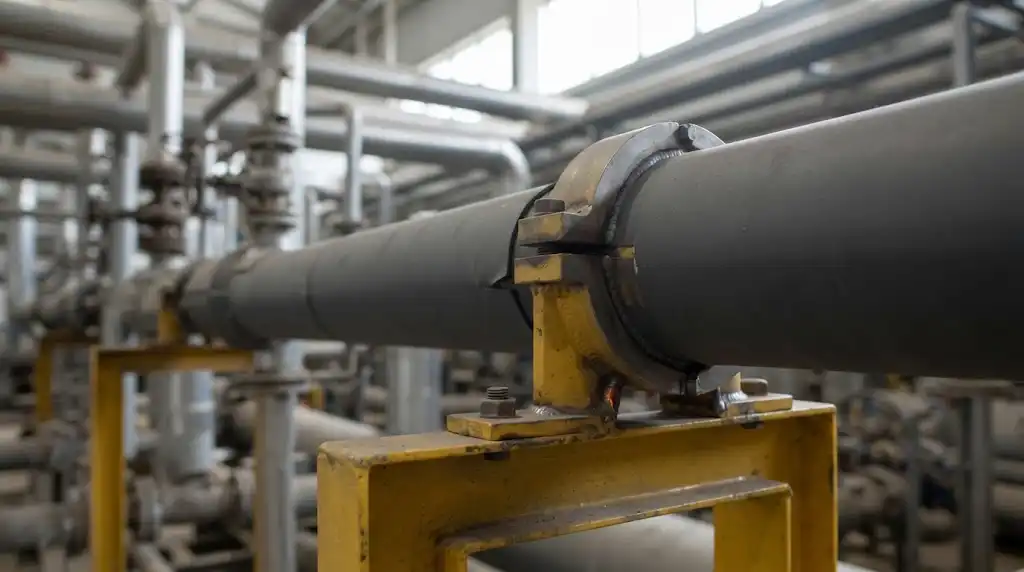

تفاوت ساپورت ثابت و متحرک در مهار لوله‌ها چیست؟ کاربرد، مزایا و اصول انتخاب

ساپورت ثابت و متحرک دو راهکار اصلی برای نگهداری و مهار لوله‌ها در سیستم‌های تأسیساتی و صنعتی هستند، اما عملکرد آنها یکسان نیست. ساپورت ثابت برای محدود کردن حرکت لوله و انتقال نیرو به سازه استفاده می‌شود، در حالی که ساپورت متحرک امکان حرکت کنترل‌شده لوله، به‌خصوص در اثر انبساط و انقباض حرارتی، را فراهم می‌کند. انتخاب نادرست میان این دو می‌تواند باعث ایجاد تنش اضافی، تغییر شکل لوله، آسیب به اتصالات و کاهش عمر تجهیزات شود.

ساپورت ثابت لوله را در یک موقعیت مشخص مهار می‌کند و از حرکت آن در جهات تعریف‌شده جلوگیری می‌کند؛ ساپورت متحرک اجازه می‌دهد لوله در یک یا چند جهت مشخص حرکت کند. در خطوط گرم، سرد یا دارای تغییرات دمایی، ترکیب صحیح ساپورت‌های ثابت، متحرک و راهنما برای کنترل انبساط حرارتی و توزیع مناسب نیرو ضروری است.

ساپورت لوله چیست و چه وظیفه‌ای دارد؟

ساپورت لوله مجموعه‌ای از قطعات نگهدارنده است که وزن لوله و متعلقات آن را به سازه منتقل می‌کند و در عین حال رفتار مکانیکی خط را کنترل می‌نماید. این تجهیزات ممکن است شامل کفشک لوله، کلمپ، آویز، براکت، راد رزوه‌ای، پروفیل، گاید، استاپ و انکر باشند.

وظیفه ساپورت تنها تحمل وزن نیست. نیروهای ناشی از فشار داخلی، وزن سیال، لرزش، تغییرات دما، ضربه، حرکت تجهیزات و در برخی کاربردها بارهای لرزه‌ای نیز باید در طراحی سیستم نگهدارنده در نظر گرفته شوند.

از نظر عملکردی، ساپورت‌ها را می‌توان به دو گروه کلی ثابت و متحرک تقسیم کرد. البته در طراحی‌های تخصصی، اجزایی مانند Line Stop، Guide، Anchor، Spring Hanger و Constant Support نیز برای کنترل دقیق‌تر حرکت و بار به کار می‌روند.

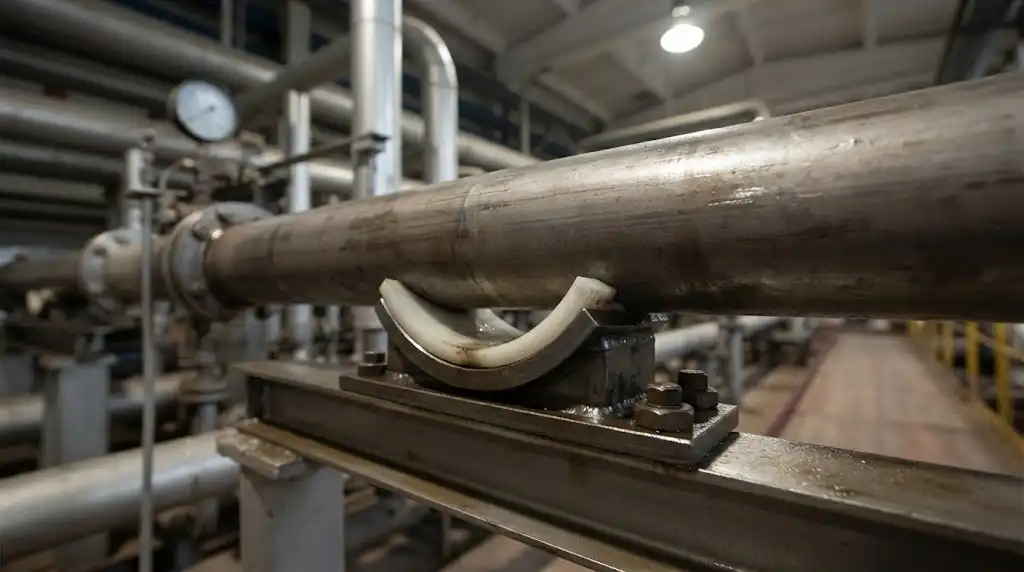

تفاوت ساپورت ثابت و متحرک در یک نگاه

ویژگی	ساپورت ثابت	ساپورت متحرک
حرکت لوله	محدود یا متوقف می‌شود	حرکت کنترل‌شده دارد
کاربرد اصلی	مهار و انتقال نیرو	تحمل وزن همراه با امکان جابه‌جایی
کنترل انبساط حرارتی	معمولاً حرکت را محدود می‌کند	امکان حرکت حرارتی را فراهم می‌سازد
مناسب برای	نقاط مهاری و کنترل نیرو	خطوط دارای تغییر طول
نمونه	Anchor، Stop	Sliding Support، Roller Support
ریسک انتخاب نادرست	ایجاد تنش و بار اضافی	حرکت بیش از حد یا بی‌ثباتی خط

این تفاوت به ظاهر ساده است، اما در طراحی واقعی باید جهت حرکت، میزان جابه‌جایی و نیروهای واردشده به هر نقطه مشخص شود.

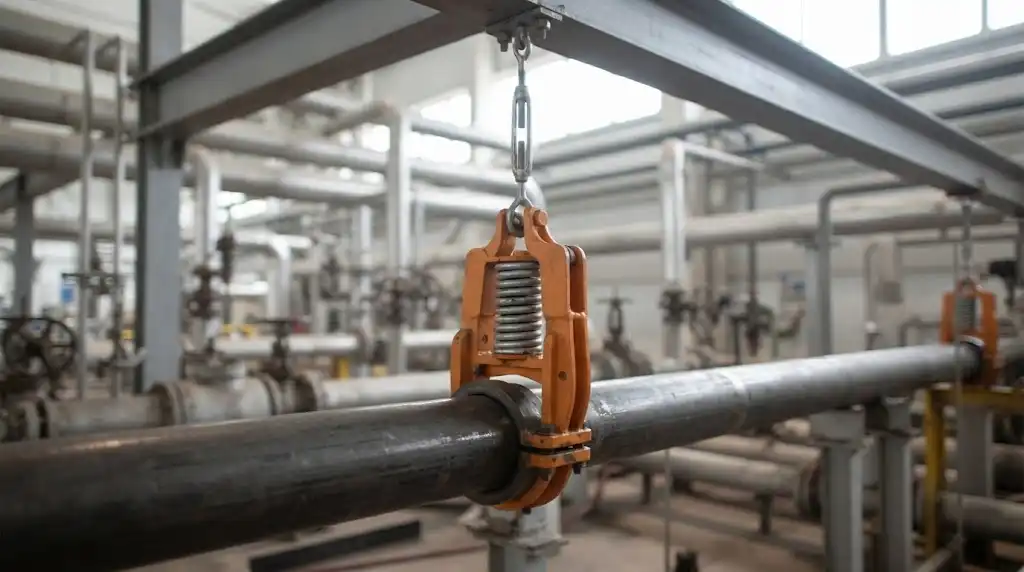

ساپورت ثابت چیست؟

ساپورت ثابت یا Fixed Support نوعی نگهدارنده است که حرکت لوله را در یک موقعیت مشخص محدود می‌کند. چنین نقطه‌ای معمولاً برای کنترل مسیر خط، انتقال بار و ایجاد مرجع مکانیکی در سیستم لوله‌کشی مورد استفاده قرار می‌گیرد.

بسته به طراحی، ساپورت ثابت می‌تواند حرکت محوری، جانبی یا ترکیبی از آنها را محدود کند. در یک سیستم حرارتی، محل قرارگیری این نقاط اهمیت زیادی دارد؛ زیرا اگر تعداد یا موقعیت مهارها بدون محاسبات تعیین شود، نیروهای ناشی از انبساط حرارتی ممکن است به زانوها، فلنج‌ها، نازل تجهیزات و خود لوله منتقل شوند.

کاربردهای ساپورت ثابت

مهم‌ترین کاربردهای این نوع ساپورت عبارت‌اند از:

• تعیین نقطه مرجع برای حرکت لوله
• انتقال نیروهای ناشی از خط به سازه
• محدود کردن حرکت ناخواسته
• کنترل مسیر لوله‌کشی
• کاهش حرکت جانبی در شرایط خاص
• کمک به مدیریت بار روی تجهیزات متصل به خط

در سیستم‌های صنعتی، مفهوم «ثابت» باید دقیق تفسیر شود. ممکن است یک ساپورت فقط حرکت محوری را متوقف کند، اما امکان حرکت جانبی را باقی بگذارد. بنابراین طراحی باید مشخص کند که کدام درجه آزادی قرار است محدود شود.

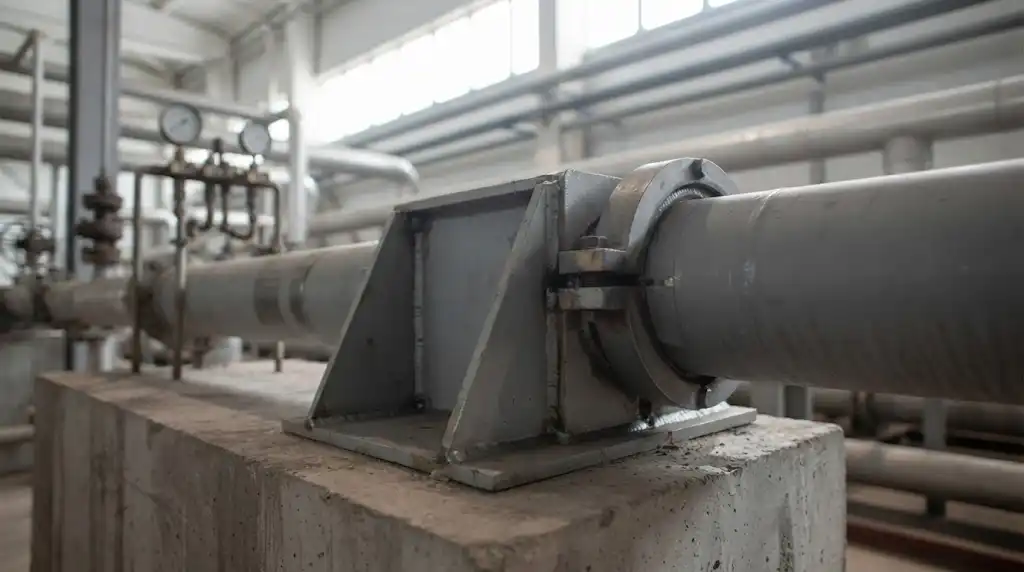

ساپورت متحرک چیست؟

ساپورت متحرک یا Sliding/Moving Support برای نگهداری وزن لوله بدون جلوگیری از تمام حرکات طبیعی آن طراحی می‌شود. این نوع نگهدارنده معمولاً امکان حرکت لوله در یک جهت مشخص را فراهم می‌کند.

وقتی دمای یک خط افزایش پیدا می‌کند، طول لوله افزایش می‌یابد. اگر مسیر توسط ساپورت‌های کاملاً ثابت محصور شده باشد، این افزایش طول به تنش و نیروی اضافی تبدیل خواهد شد. ساپورت متحرک کمک می‌کند جابه‌جایی موردنیاز در مسیر کنترل شود.

البته حرکت آزاد به معنی بی‌قید بودن سیستم نیست. در بسیاری از طراحی‌ها، ساپورت متحرک همراه با Guide یا Stop استفاده می‌شود تا خط فقط در جهت مجاز حرکت کند.

انواع ساپورت متحرک

ساپورت متحرک می‌تواند شکل‌های مختلفی داشته باشد:

لغزشی: سطح تماس امکان سر خوردن کنترل‌شده لوله را فراهم می‌کند.

غلتکی: رولر یا غلتک اصطکاک حرکت را کاهش می‌دهد و برای خطوط دارای جابه‌جایی بیشتر مناسب است.

فنری: برای خطوطی استفاده می‌شود که حرکت عمودی قابل توجه دارند و لازم است تغییرات بار ناشی از جابه‌جایی کنترل شود.

ساپورت با حرکت محوری: اجازه می‌دهد لوله در راستای محور خود حرکت کند، اما سایر حرکات ممکن است محدود شوند.

چرا انبساط حرارتی در انتخاب ساپورت اهمیت دارد؟

یکی از مهم‌ترین دلایل تفاوت ساپورت ثابت و متحرک، رفتار لوله در برابر تغییر دماست. فلزات در اثر افزایش دما منبسط و با کاهش دما منقبض می‌شوند.

رابطه ساده تغییر طول را می‌توان به شکل زیر بیان کرد:

ΔL = α × L × ΔT

در این رابطه، ΔL تغییر طول، α ضریب انبساط حرارتی، L طول اولیه و ΔT تغییر دما است.

برای مثال، اگر یک خط فولادی ۳۰ متری داشته باشیم و دمای آن ۱۰۰ درجه سانتی‌گراد افزایش پیدا کند، با فرض ضریب انبساط حرارتی تقریبی فولاد در محدوده 12×10⁻⁶ بر درجه سانتی‌گراد، تغییر طول در حدود ۳۶ میلی‌متر خواهد بود.

همین مقدار جابه‌جایی در یک خط صنعتی می‌تواند برای ایجاد نیروی قابل توجه کافی باشد؛ به‌خصوص اگر حرکت توسط ساپورت‌های نامناسب محدود شده باشد.

نقش Guide در کنار ساپورت ثابت و متحرک

گاید یا راهنمای لوله با ساپورت ثابت تفاوت دارد. وظیفه Guide معمولاً محدود کردن حرکت جانبی لوله و هدایت آن در مسیر مشخص است، بدون اینکه الزاماً حرکت محوری را کاملاً متوقف کند.

فرض کنید یک لوله گرم روی ساپورت‌های لغزشی قرار گرفته است. اگر هیچ راهنمایی وجود نداشته باشد، اصطکاک، نیروهای جانبی یا نامتقارنی سیستم می‌تواند باعث انحراف لوله شود.

قرار دادن Guide در نقاط مناسب، مسیر حرکت را کنترل می‌کند. در چنین ساختاری، ساپورت لغزشی وزن را تحمل می‌کند، Guide حرکت جانبی را محدود می‌سازد و Anchor در صورت نیاز نقطه مهاری سیستم را تشکیل می‌دهد.

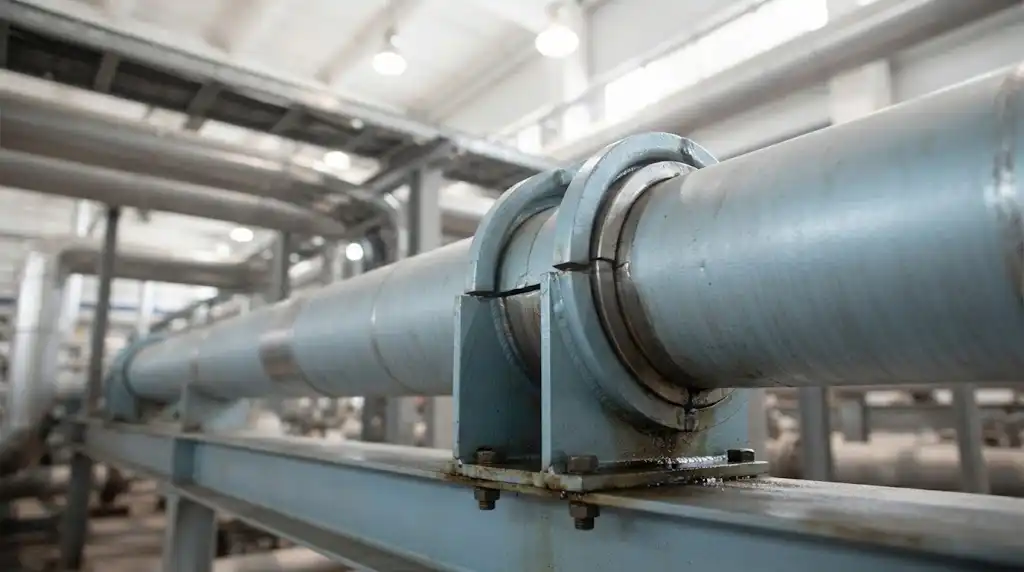

تفاوت Fixed Support، Guide و Anchor

این سه اصطلاح گاهی به اشتباه به جای یکدیگر استفاده می‌شوند.

Fixed Support به یک نگهدارنده یا نقطه مهاری اطلاق می‌شود که حرکت مشخصی را محدود می‌کند.

Guide مسیر حرکت لوله را کنترل می‌کند و معمولاً برای محدود کردن جابه‌جایی جانبی به کار می‌رود.

Anchor یک نقطه مهاری قوی است که می‌تواند نیروهای قابل توجهی را از سیستم لوله‌کشی به سازه منتقل کند و خط را به بخش‌های حرکتی تقسیم نماید.

بنابراین هر Anchor را نباید صرفاً یک «بست ثابت» ساده در نظر گرفت. طراحی Anchor نیازمند بررسی نیروهای واردشده، سازه محل اتصال و رفتار کل سیستم است.

ساپورت ثابت کجا استفاده می‌شود؟

در خطوطی که نیاز به کنترل دقیق مسیر یا ایجاد نقطه مرجع دارند، ساپورت ثابت کاربرد بیشتری پیدا می‌کند. نزدیکی به برخی تجهیزات نیز ممکن است به نقاط مهاری یا راهنماهای مشخص نیاز داشته باشد.

برای نمونه، اگر خط لوله به یک تجهیز حساس مانند پمپ یا مبدل حرارتی متصل باشد، انتقال نیروهای ناشی از انبساط به نازل تجهیز می‌تواند مشکل‌ساز شود. در چنین شرایطی محل Anchor و سایر ساپورت‌ها باید بر اساس تحلیل انعطاف‌پذیری و الزامات سازنده تجهیز تعیین شود.

ساپورت متحرک کجا استفاده می‌شود؟

خطوطی که دمای کاری آنها با دمای محیط اختلاف قابل توجه دارد، معمولاً به امکان حرکت نیاز دارند. خطوط بخار، آب داغ، روغن حرارتی و برخی خطوط فرایندی نمونه‌هایی هستند که تغییرات دما در آنها می‌تواند قابل توجه باشد.

سیستم‌های طولانی نیز معمولاً نسبت به تغییر طول حساس‌تر هستند. هرچه طول آزاد خط افزایش یابد، مقدار تغییر طول حرارتی نیز بیشتر خواهد شد.

در مقابل، برای یک لوله کوتاه با تغییر دمای محدود، ممکن است نیاز به راهکارهای پیچیده حرارتی وجود نداشته باشد. تصمیم نهایی باید بر اساس محاسبات و شرایط واقعی سیستم اتخاذ شود.

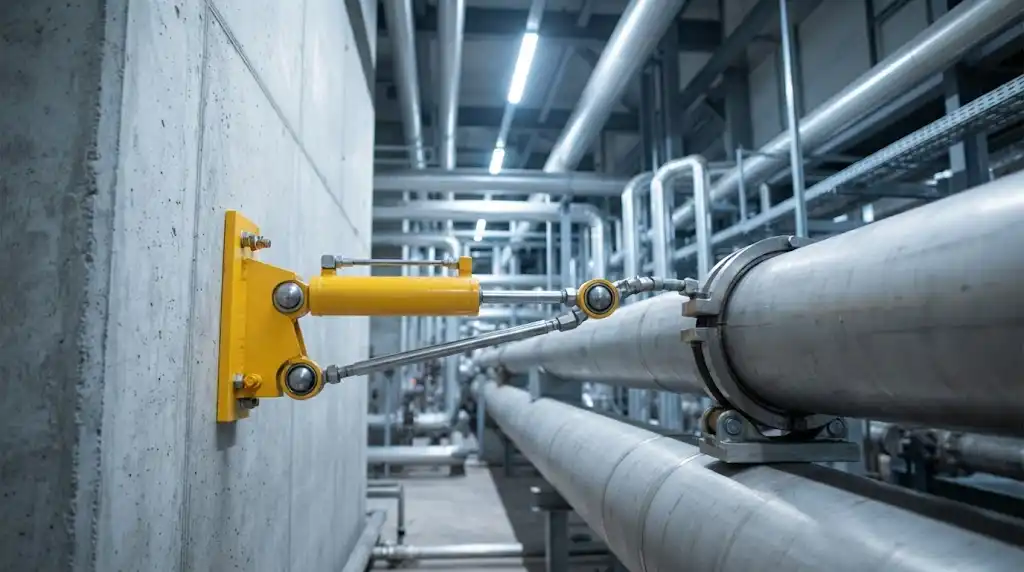

چگونه ساپورت مناسب را انتخاب کنیم؟

۱. شرایط کاری خط را مشخص کنید

دمای طراحی، فشار، نوع سیال، قطر لوله، وزن عایق و تجهیزات جانبی باید مشخص باشند. بدون این اطلاعات، انتخاب نوع ساپورت بیشتر شبیه حدس مهندسی خواهد بود.

۲. تغییر طول حرارتی را محاسبه کنید

پس از مشخص شدن طول خط و تغییرات دما، میزان جابه‌جایی حرارتی محاسبه می‌شود. نتیجه این محاسبه نشان می‌دهد که سیستم به چه میزان آزادی حرکت نیاز دارد.

۳. مسیر حرکت را تعیین کنید

حرکت لوله باید در جهت مشخصی هدایت شود. استفاده از ساپورت متحرک بدون بررسی حرکت جانبی ممکن است باعث انحراف خط شود.

۴. نقاط مهاری را مشخص کنید

Anchorها باید با توجه به هندسه خط، تغییر طول، نیروهای اصطکاکی و تجهیزات متصل تعیین شوند. تعداد بیشتر Anchor لزوماً به معنی طراحی بهتر نیست.

۵. بارهای واردشده به سازه را بررسی کنید

ظرفیت سازه، تیر، ستون یا محل نصب باید با بار منتقل‌شده از ساپورت مطابقت داشته باشد. همین موضوع درباره انکر بولت و اتصالات نیز صدق می‌کند.

استانداردهای مرتبط با طراحی و ساپورت لوله

انتخاب ساپورت تنها بر اساس یک استاندارد واحد انجام نمی‌شود. بسته به نوع پروژه، استانداردهای طراحی لوله‌کشی، الزامات سازه‌ای، دستورالعمل سازنده تجهیزات و استانداردهای مربوط به آتش‌نشانی یا لرزه‌ای ممکن است هم‌زمان مورد استفاده قرار گیرند.

استانداردهای ASME B31.1 و ASME B31.3 از مراجع شناخته‌شده در طراحی سیستم‌های لوله‌کشی نیروگاهی و فرایندی هستند. در این سیستم‌ها، رفتار تنش، بارگذاری و انعطاف‌پذیری خط باید در کنار طراحی ساپورت بررسی شود.

برای خطوط سیستم اسپرینکلر، NFPA 13 مرجع مهمی در زمینه نصب و الزامات آویزها و ساپورت‌های لوله‌کشی محسوب می‌شود. در چنین کاربردی، انتخاب بست باید علاوه بر ظرفیت مکانیکی، با الزامات اختصاصی سیستم حفاظت حریق هماهنگ باشد.

استانداردهای MSS نیز در حوزه ساپورت‌های لوله و روش‌های استاندارد طراحی و ساخت برخی اجزای Pipe Support مورد استفاده قرار می‌گیرند. بنابراین در پروژه‌های صنعتی، Specification نهایی باید مشخص کند کدام مرجع برای هر قسمت الزام‌آور است.

خطاهای رایج در انتخاب ساپورت لوله

استفاده بیش از حد از ساپورت ثابت

ثابت کردن نقاط متعدد یک خط گرم می‌تواند حرکت طبیعی لوله را محدود کند. نتیجه احتمالی، افزایش تنش و انتقال نیروی ناخواسته به اتصالات و تجهیزات است.

استفاده از ساپورت متحرک بدون Guide

اگر لوله بتواند آزادانه به طرفین حرکت کند، احتمال خارج شدن آن از مسیر افزایش می‌یابد. چنین وضعیتی ممکن است به برخورد با تجهیزات یا سایر خطوط منجر شود.

نادیده گرفتن وزن سیال

وزن لوله خالی تنها بخشی از بار است. برای خطوط پر از آب یا سیالات سنگین، وزن عملیاتی باید در طراحی لحاظ شود.

بی‌توجهی به عایق

عایق، روکش و تجهیزات جانبی نیز وزن دارند. علاوه بر آن، در خطوط گرم یا سرد، جزئیات اتصال ساپورت باید با سیستم عایق‌کاری سازگار باشد.

نصب ساپورت در محل نامناسب

حتی اگر نوع ساپورت درست انتخاب شده باشد، محل نصب اشتباه می‌تواند عملکرد کل سیستم را مختل کند. فاصله ساپورت‌ها، نزدیکی به زانوها، شیرآلات، فلنج‌ها و نقاط تغییر مسیر باید بررسی شود.

سناریوی اجرایی؛ خط بخار صنعتی

فرض کنید یک خط بخار فولادی به طول ۳۰ متر بین دو تجهیز نصب شده است. دمای کاری خط بسیار بالاتر از دمای محیط است و بنابراین لوله هنگام راه‌اندازی منبسط می‌شود.

اگر تمام طول خط با بست‌های کاملاً ثابت مهار شود، افزایش طول نمی‌تواند به شکل آزادانه رخ دهد. نیروهای حاصل ممکن است به زانوها، فلنج‌ها یا نازل تجهیزات منتقل شوند.

راهکار مناسب، طراحی یک نقطه مهاری مشخص، استفاده از ساپورت‌های مناسب برای تحمل وزن و پیش‌بینی مسیر حرکت حرارتی است. در نقاط موردنیاز نیز Guide نصب می‌شود تا حرکت جانبی کنترل شود.

چنانچه تغییر طول قابل توجه باشد، استفاده از ساپورت‌های فنری یا تجهیزات تخصصی‌تر نیز ممکن است ضروری شود. نتیجه نهایی باید از طریق تحلیل تنش و بررسی بارهای وارد بر تجهیزات و سازه تأیید شود.

۴ راهکار کاربردی برای طراحی بهتر ساپورت لوله

اول، مسیر حرارتی را قبل از تعیین ساپورت‌ها بررسی کنید. محل نقاط ثابت باید بعد از شناخت رفتار حرارتی خط مشخص شود، نه صرفاً بر اساس فاصله مساوی بین بست‌ها.

دوم، حرکت مجاز را برای هر ساپورت تعریف کنید. مشخص بودن جهت آزادی حرکت از ایجاد تداخل میان ساپورت، Guide و Anchor جلوگیری می‌کند.

سوم، بار عملیاتی را ملاک قرار دهید. وزن لوله، سیال، عایق، شیرآلات و نیروهای خارجی باید در محاسبات لحاظ شوند.

چهارم، طراحی ساپورت را با تحلیل تنش هماهنگ کنید. در خطوط حساس، تعیین محل نگهدارنده بدون تحلیل انعطاف‌پذیری می‌تواند منجر به طراحی نامناسب شود.

مزایای استفاده صحیح از ساپورت ثابت و متحرک

طراحی اصولی سیستم نگهدارنده، پایداری خط را افزایش می‌دهد و از حرکت‌های ناخواسته جلوگیری می‌کند. علاوه بر آن، کنترل مناسب انبساط حرارتی باعث کاهش نیروهای منتقل‌شده به تجهیزات می‌شود.

کاهش تنش در اتصالات، افزایش عمر لوله‌کشی، جلوگیری از افتادگی خطوط و بهبود ایمنی تأسیسات از دیگر مزایای انتخاب صحیح ساپورت است. هزینه اولیه طراحی دقیق نیز معمولاً در مقایسه با هزینه تعمیرات ناشی از خرابی لوله یا تجهیزات، بسیار منطقی‌تر خواهد بود.

جمع‌بندی

تفاوت اصلی ساپورت ثابت و متحرک در میزان و جهت آزادی حرکتی است که برای لوله فراهم می‌کنند. ساپورت ثابت برای مهار و کنترل حرکت استفاده می‌شود، در حالی که ساپورت متحرک وزن خط را تحمل می‌کند و اجازه می‌دهد لوله در مسیر تعریف‌شده جابه‌جا شود.

هیچ‌کدام از این دو نوع به صورت مطلق بهتر یا بدتر نیستند. انتخاب صحیح به دمای کاری، طول خط، نوع سیال، وزن، شرایط سازه، میزان انبساط حرارتی، نیروهای مکانیکی و الزامات استاندارد بستگی دارد.

یک سیستم حرفه‌ای معمولاً از ترکیبی حساب‌شده از ساپورت ثابت، ساپورت متحرک، Guide، Stop و در صورت نیاز Anchor یا ساپورت فنری تشکیل می‌شود. مهم‌ترین اصل این است که هر قطعه با یک وظیفه مشخص و بر اساس رفتار واقعی خط انتخاب شود.

سوالات متداول

تفاوت اصلی ساپورت ثابت و متحرک چیست؟

ساپورت ثابت حرکت لوله را در جهات مشخص محدود می‌کند، اما ساپورت متحرک امکان جابه‌جایی کنترل‌شده را فراهم می‌سازد. این تفاوت به‌ویژه در خطوط دارای تغییرات دمایی اهمیت دارد.

آیا همه لوله‌ها به ساپورت متحرک نیاز دارند؟

خیر. نیاز به ساپورت متحرک به طول خط، تغییرات دما، جنس لوله، شرایط نصب و میزان انبساط حرارتی بستگی دارد.

آیا ساپورت متحرک همان ساپورت لغزشی است؟

خیر، ساپورت لغزشی یکی از انواع ساپورت متحرک است. ساپورت‌های غلتکی و برخی سیستم‌های فنری نیز می‌توانند برای ایجاد حرکت کنترل‌شده استفاده شوند.

آیا ساپورت ثابت باعث جلوگیری از انبساط لوله می‌شود؟

اگر به شکل کامل طراحی شده باشد، می‌تواند حرکت مشخصی را محدود کند؛ اما هدف طراحی کل سیستم این است که انبساط حرارتی در مسیر مناسب مدیریت شود. قرار دادن تعداد زیادی نقطه ثابت بدون تحلیل می‌تواند مشکل‌ساز باشد.

Guide چه تفاوتی با ساپورت ثابت دارد؟

Guide معمولاً حرکت جانبی لوله را محدود و مسیر حرکت آن را هدایت می‌کند، در حالی که ساپورت ثابت می‌تواند درجه آزادی بیشتری را محدود کند و نقش مهاری قوی‌تری داشته باشد.

برای خط بخار ساپورت ثابت بهتر است یا متحرک؟

معمولاً ترکیبی از انواع ساپورت مورد نیاز است. خط بخار به دلیل دمای بالا و تغییر طول حرارتی، نیازمند طراحی دقیق نقاط ثابت، ساپورت‌های نگهدارنده، Guide و در صورت نیاز ساپورت‌های فنری است.

آیا فاصله ساپورت‌ها برای همه لوله‌ها یکسان است؟

خیر. فاصله مناسب به قطر و جنس لوله، وزن عملیاتی، دمای کاری، نوع سیال، ضخامت، عایق و الزامات طراحی بستگی دارد.

انتخاب اشتباه ساپورت چه پیامدی دارد؟

انتخاب نامناسب می‌تواند باعث افتادگی لوله، افزایش تنش، انتقال بار اضافی به تجهیزات، آسیب به اتصالات، لرزش، تغییر مسیر خط و در شرایط شدیدتر شکست مکانیکی شود.
