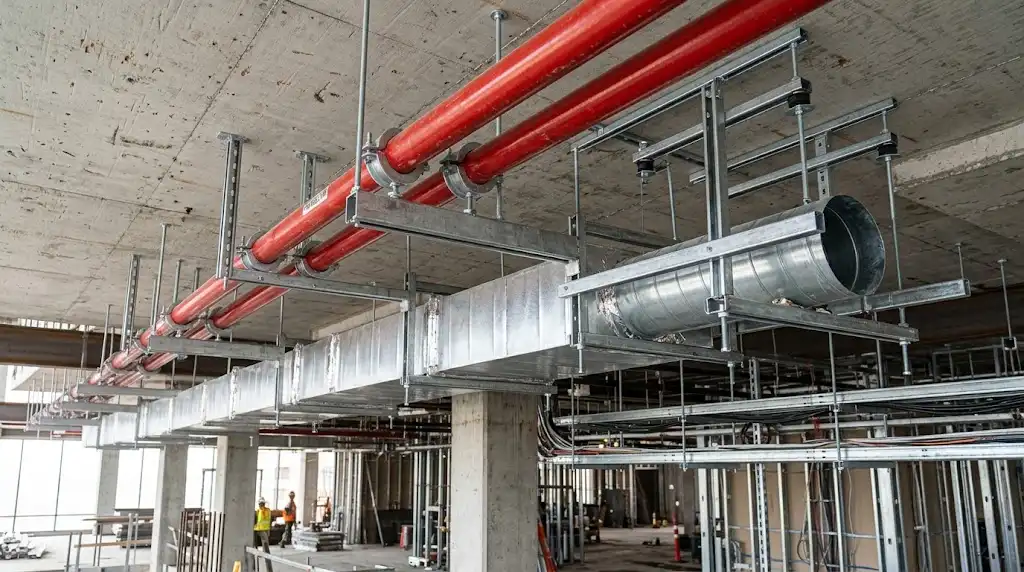

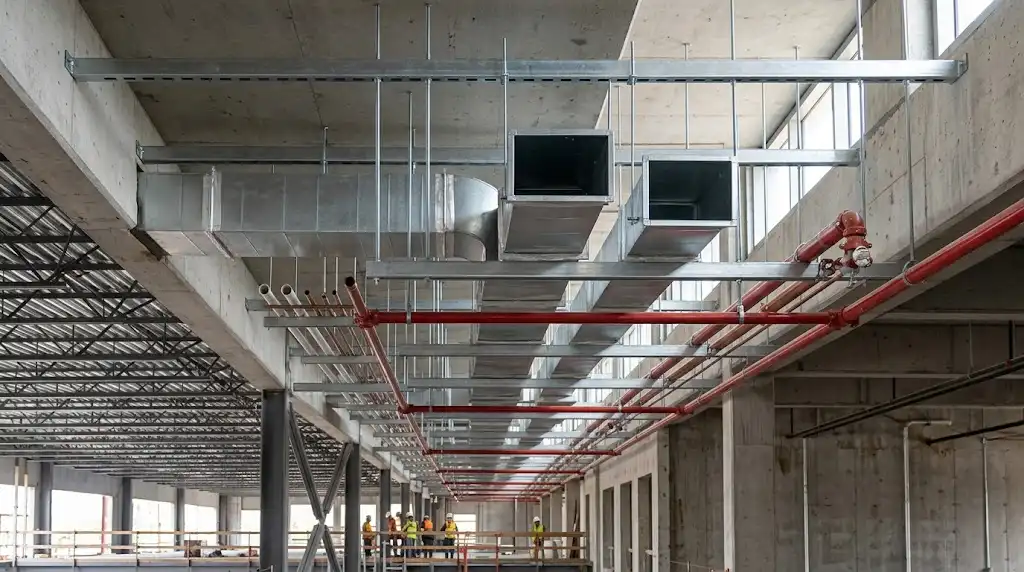

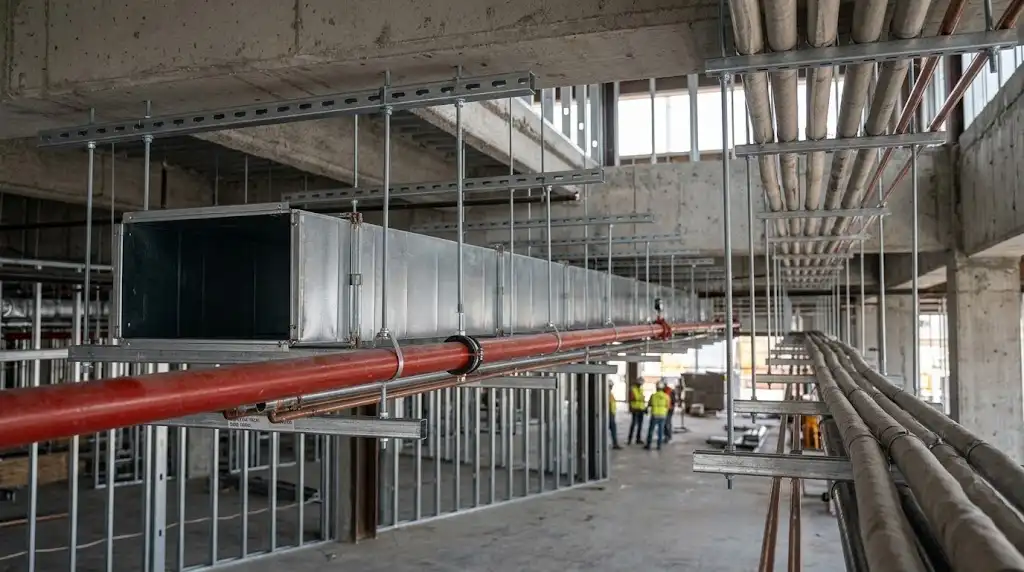

ساپورت باربری متوسط (Medium-duty)؛ انتخابی ایدهآل برای لولههای آتشنشانی
ساپورت باربری متوسط یا Medium-duty یکی از گزینههای کاربردی برای نگهداری ایمن لولههای آتشنشانی، کانالها و لولههای سیستم تهویه و برخی تأسیسات مکانیکی است. این نوع ساپورت زمانی اهمیت پیدا میکند که بار واردشده از محدوده سیستمهای سبک بیشتر باشد، اما هنوز به سازههای Heavy-duty نیاز نداشته باشد. انتخاب صحیح آن علاوه بر افزایش پایداری تأسیسات، به کنترل خیز، کاهش ارتعاش و توزیع مناسب بار روی سازه کمک میکند.
در سیستمهای آتشنشانی، وزن لوله پر از آب، اتصالات و شیرآلات باعث میشود انتخاب ساپورت صرفاً بر اساس وزن لوله خالی انجام نشود. برای تأسیسات تهویه نیز وزن کانال، عایق، تجهیزات متصل و نیروهای ناشی از ارتعاش باید در طراحی لحاظ شود. به همین دلیل، ساپورت Medium-duty میتواند برای بسیاری از مسیرهای تأسیساتی با بار متوسط راهکاری متعادل از نظر ظرفیت، هزینه و سهولت اجرا باشد.
ساپورت باربری متوسط چیست؟
ساپورت Medium-duty یک سیستم نگهدارنده با ظرفیت باربری متوسط است که برای انتقال بار تأسیسات به سازه اصلی طراحی میشود. این سیستم میتواند از پروفیلهای فولادی، براکتها، کنسولها، رادهای رزوهای، بستها، پیچ و مهره و سایر اتصالات تشکیل شود.
مفهوم «Medium-duty» یک اندازه یا شکل ثابت برای همه محصولات نیست. ظرفیت واقعی هر سیستم به جنس، ضخامت، هندسه مقطع، طول دهانه، نوع اتصال، نحوه بارگذاری و مشخصات اعلامشده توسط سازنده وابسته است.
به همین علت، انتخاب ساپورت باید بر اساس محاسبات و دیتاشیت محصول انجام شود. استفاده از عنوان Medium-duty بهتنهایی نمیتواند ظرفیت یک ساپورت مشخص را تعیین کند.
چرا ساپورت Medium-duty برای لولههای آتشنشانی اهمیت دارد؟
شبکه لولهکشی آتشنشانی باید در شرایط عادی و هنگام عملکرد سیستم، پایداری مناسبی داشته باشد. وزن آب موجود در لوله، وزن خود لوله و متعلقات میتواند بار قابلتوجهی به نقاط نگهدارنده وارد کند.
علاوه بر بار ثقلی، در برخی شرایط نیروهای ناشی از جریان آب، تغییرات دما و عملکرد تجهیزات نیز باید بررسی شوند. سیستم ساپورت باید به شکلی طراحی شود که لوله را در موقعیت مناسب نگه دارد و از جابهجایی نامطلوب آن جلوگیری کند.
برای همین، استفاده از ساپورت Medium-duty در مسیرهایی که بار متوسط دارند میتواند نسبت به سیستمهای سبک، حاشیه عملکرد مناسبتری ایجاد کند؛ البته مشروط بر اینکه الزامات طراحی شبکه اطفای حریق رعایت شده باشد.

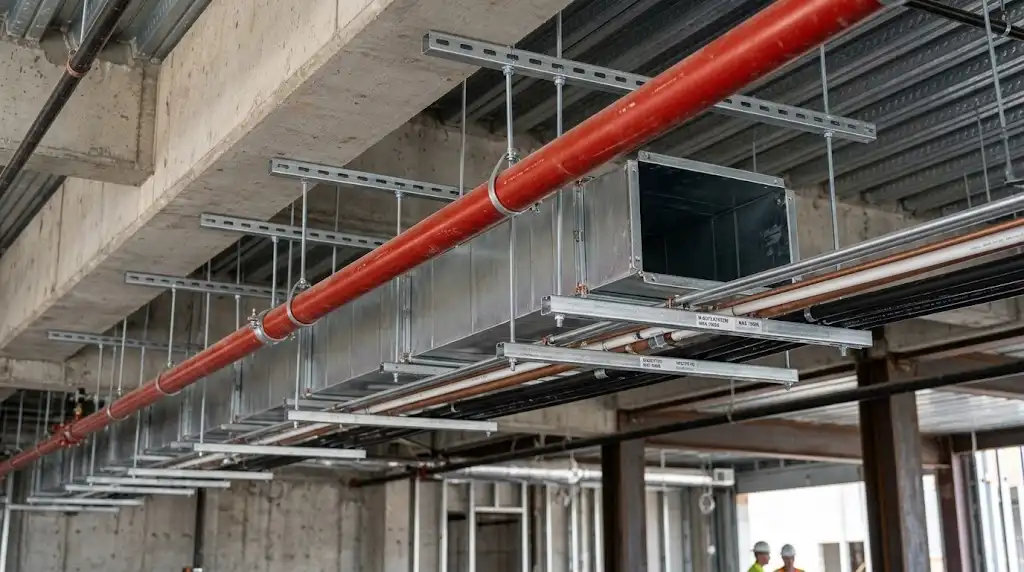

کاربرد ساپورت Medium-duty در سیستمهای تهویه
سیستمهای HVAC شامل مجموعهای از لولهها، کانالها، تجهیزات و متعلقات هستند که هرکدام بار متفاوتی ایجاد میکنند. کانالهای تهویه با ابعاد متوسط، لولههای آب سرد و گرم و برخی تجهیزات جانبی میتوانند به سیستمهای نگهدارنده Medium-duty نیاز داشته باشند.
در کانالهای مستطیلی، ابعاد بزرگتر باعث افزایش وزن و همچنین حساسیت بیشتر نسبت به خمش میشود. وجود عایق نیز وزن نهایی مجموعه را افزایش میدهد.
اگر تجهیزات تهویه شامل فن یا سایر اجزای دوار باشند، ارتعاش نیز به مسئله طراحی اضافه خواهد شد. در چنین مواردی، صرفاً افزایش ظرفیت ساپورت کافی نیست و باید روش کنترل ارتعاش و جزئیات اتصال نیز بررسی شود.
مهمترین کاربردهای ساپورت باربری متوسط

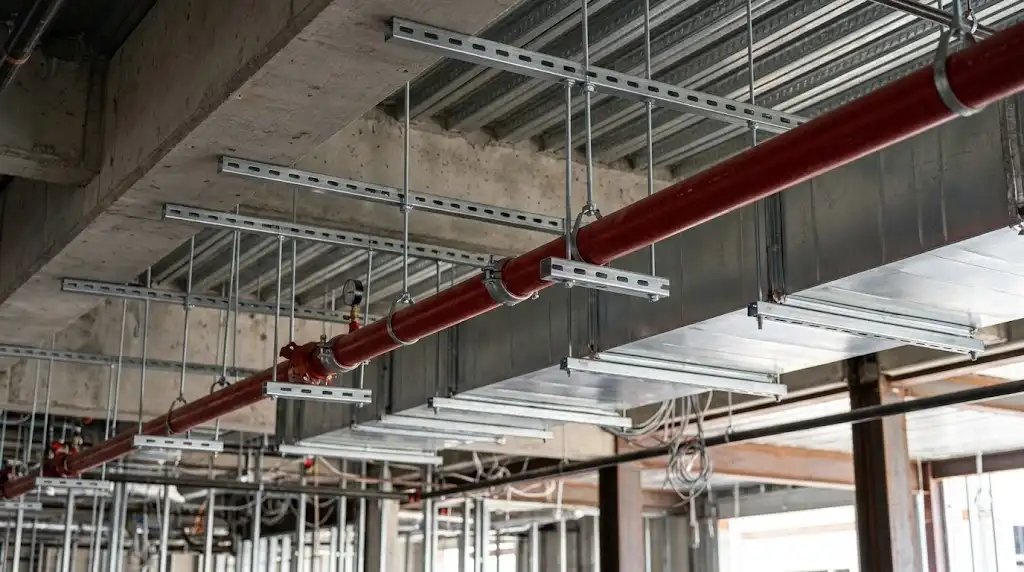

لولههای سیستم اطفای حریق
لولههای اسپرینکلر و سایر خطوط آتشنشانی در بسیاری از ساختمانها بار بیشتری نسبت به برخی لولههای تأسیساتی سبک ایجاد میکنند. وجود آب داخل شبکه، وزن اتصالات و فاصله تکیهگاهها در انتخاب سیستم نگهدارنده اهمیت دارد.

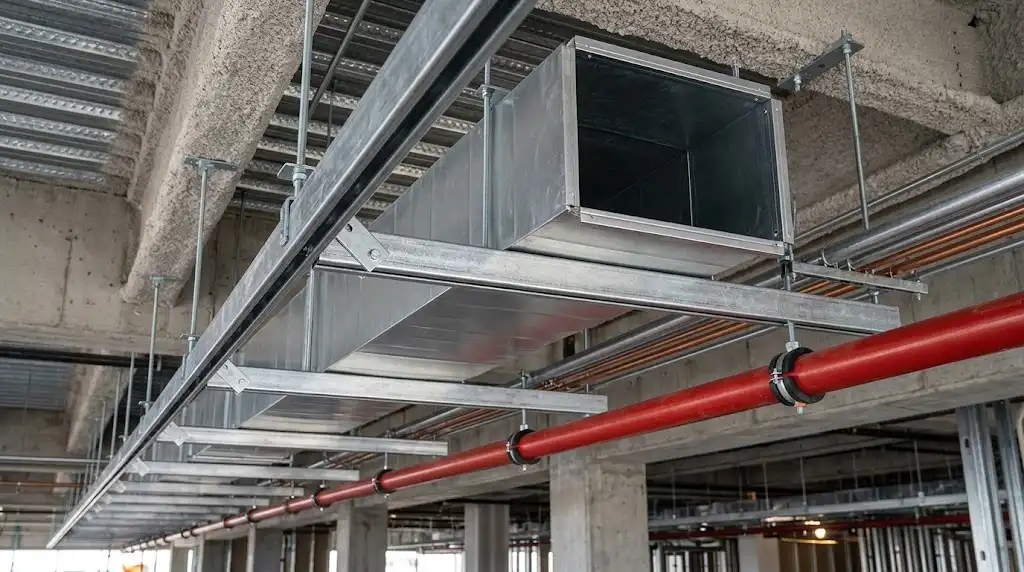

کانالهای تهویه
کانالهای هوا با ابعاد متوسط و وزن قابلتوجه میتوانند از ساپورتهای Medium-duty استفاده کنند. طراحی باید خیز مجاز و فاصله مناسب بین نقاط نگهدارنده را در نظر بگیرد.

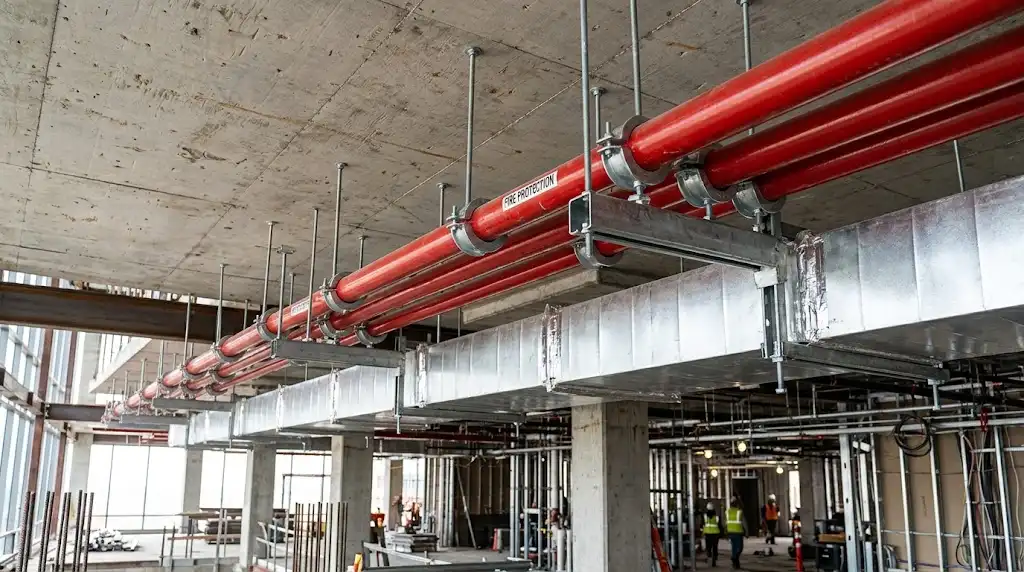

لولههای HVAC
خطوط آب سرد، آب گرم و برخی مدارهای مکانیکی در صورت قرار گرفتن در محدوده باربری محصول، گزینه مناسبی برای ساپورت متوسط هستند.
سینی کابلهای با بار متوسط
در مسیرهایی که تعداد کابلها و وزن سینی افزایش یافته اما بار به محدوده سیستمهای سنگین نمیرسد، Medium-duty میتواند انتخاب مناسبی باشد.
تأسیسات مکانیکی ساختمان
پروژههای تجاری، اداری، درمانی و صنعتی سبک تا متوسط معمولاً به ترکیبی از ساپورتهای سبک، متوسط و سنگین نیاز دارند. سیستم متوسط برای بخشهایی مناسب است که بار آنها از Light-duty بیشتر است.
ساپورت Medium-duty برای چه مواردی مناسب است؟
ساپورت باربری متوسط برای نگهداری لولههای آتشنشانی، کانالهای تهویه، لولههای HVAC، سینی کابلهای با بار متوسط و برخی تجهیزات مکانیکی مناسب است؛ به شرط آنکه ظرفیت ساپورت، نوع اتصال، فاصله تکیهگاهها و بار طراحی با الزامات پروژه مطابقت داشته باشد.
معیارهای فنی انتخاب ساپورت Medium-duty
۱. بار طراحی
مجموع بار واردشده به ساپورت باید محاسبه شود. وزن لوله یا کانال تنها یک بخش از بار نهایی است و مواردی مانند سیال، عایق، شیرآلات، اتصالات و تجهیزات جانبی نیز باید لحاظ شوند.
در شبکه آتشنشانی، وزن آب داخل لوله اهمیت ویژهای دارد. برای کانالهای تهویه نیز عایق و متعلقات نصب میتوانند وزن قابلتوجهی ایجاد کنند.
۲. فاصله بین ساپورتها
هرچه فاصله بین نقاط نگهدارنده بیشتر باشد، بار و لنگر واردشده به هر ساپورت افزایش پیدا میکند. بنابراین ظرفیت محصول باید با دهانه واقعی نصب مطابقت داشته باشد.
فاصلهگذاری نامناسب میتواند حتی در صورت مناسب بودن جنس و ضخامت پروفیل، باعث خیز بیش از حد یا تغییر شکل شود.
۳. نوع اتصال به سازه
اتصال به بتن، فولاد یا سایر اجزای سازهای شرایط متفاوتی دارد. انکر مکانیکی، انکر شیمیایی، پیچ و مهره یا جوش باید متناسب با نوع بستر و بار طراحی انتخاب شود.
گاهی ظرفیت پروفیل از ظرفیت اتصال بیشتر است. در این وضعیت، افزایش اندازه پروفیل مشکل اصلی را حل نمیکند و باید اتصال اصلاح شود.
۴. جنس و پوشش
فولاد کربنی، فولاد گالوانیزه و فولاد زنگنزن در کاربردهای مختلف مورد استفاده قرار میگیرند. محیط مرطوب یا خورنده نیازمند توجه ویژه به پوشش و مقاومت خوردگی است.
برای سیستمهای آتشنشانی و تأسیسات مکانیکی، شرایط محل نصب و الزامات پروژه تعیین میکند چه پوششی مناسبتر باشد.
۵. خیز مجاز
ظرفیت باربری تنها معیار طراحی نیست. یک ساپورت ممکن است از نظر مقاومت نهایی توان تحمل بار را داشته باشد، اما تغییر شکل آن برای کاربرد موردنظر بیش از حد مجاز باشد.
کنترل خیز بهخصوص در کانالهای تهویه و مسیرهای تأسیساتی با دهانههای بزرگ اهمیت پیدا میکند.
استانداردهای مهم در طراحی ساپورت لوله آتشنشانی
سیستمهای نگهدارنده شبکه اطفای حریق باید مطابق الزامات استاندارد و ضوابط پروژه طراحی شوند. در پروژههای مختلف، استانداردهایی مانند NFPA 13 و الزامات ساختمانی مرتبط میتوانند مبنای طراحی و اجرا قرار گیرند.
NFPA 13 برای سیستمهای اسپرینکلر، الزامات مشخصی درباره نصب، فاصله و مهاربندی اجزای سیستم ارائه میکند. در نتیجه، انتخاب ساپورت نباید صرفاً با تکیه بر کاتالوگ یک محصول انجام شود.
برای سیستمهای لولهکشی مکانیکی نیز استانداردهای طراحی لوله و الزامات سازهای مرتبط باید مورد توجه قرار گیرند. نسخه استاندارد مورد استفاده باید با مشخصات قرارداد و مقررات لازمالاجرا در محل پروژه مطابقت داشته باشد.
تفاوت ساپورت Light-duty، Medium-duty و Heavy-duty
مقایسه این سه دسته باید بر اساس ظرفیت واقعی محصولات انجام شود، نه فقط نامگذاری آنها.
Light-duty برای بارهای سبک و کاربردهایی مانند برخی مسیرهای کابل، لولههای سبک و تأسیسات کموزن استفاده میشود.
Medium-duty محدوده میانی را پوشش میدهد و برای بارهایی مانند برخی لولههای آتشنشانی، کانالهای متوسط و مسیرهای HVAC گزینه مناسبی است.
Heavy-duty برای بارهای سنگین، دهانههای بزرگتر یا شرایطی که نیروهای قابلتوجه به سیستم وارد میشود کاربرد دارد.
هیچ مرز عددی جهانی برای این سه عنوان وجود ندارد. ظرفیت دقیق باید از مشخصات فنی سازنده و محاسبات مهندسی به دست آید.
روش مرحلهای انتخاب ساپورت Medium-duty
گام اول: نوع تأسیسات را مشخص کنید
ابتدا تعیین کنید ساپورت برای لوله آتشنشانی، کانال تهویه، لوله HVAC، سینی کابل یا تجهیز مکانیکی استفاده خواهد شد.
نوع کاربرد، نوع بار و الزامات استاندارد را مشخص میکند.
گام دوم: بار کل را محاسبه کنید
وزن سازه نگهدارنده، لوله یا کانال، سیال، عایق و متعلقات را در نظر بگیرید. در صورت وجود نیروهای جانبی یا دینامیکی، آنها نیز باید وارد محاسبات شوند.
گام سوم: هندسه و دهانه را بررسی کنید
طول کنسول، فاصله بین تکیهگاهها و محل اعمال بار روی پروفیل باید مشخص باشد. این اطلاعات برای بررسی ظرفیت خمشی و خیز ضروری هستند.
گام چهارم: اتصال را طراحی کنید
ظرفیت انکر یا سایر اجزای اتصال باید با بار طراحی مطابقت داشته باشد. کیفیت بستر نصب نیز بخشی از این بررسی است.
گام پنجم: محصول را با دیتاشیت تطبیق دهید
در نهایت، ظرفیت اعلامشده سازنده، ابعاد، جنس، پوشش و شرایط نصب را با نتایج طراحی مقایسه کنید.
۵ راهکار کاربردی برای انتخاب بهتر
۱. وزن سیستم را بهصورت کامل محاسبه کنید.
نادیده گرفتن وزن آب، عایق یا متعلقات یکی از دلایل اصلی انتخاب نادرست ساپورت است.
۲. ظرفیت اتصال را جداگانه کنترل کنید.
پروفیل مناسب بدون انکر مناسب، سیستم ایمن و قابلاعتمادی ایجاد نمیکند.
۳. دهانههای بزرگ را با احتیاط طراحی کنید.
افزایش فاصله تکیهگاهها میتواند خیز و لنگر را افزایش دهد و نیاز به سیستم قویتر ایجاد کند.
۴. برای تجهیزات ارتعاشی، کنترل لرزش را در نظر بگیرید.
فنها و تجهیزات دوار ممکن است نیروهایی ایجاد کنند که در محاسبه بار استاتیکی دیده نمیشوند.
۵. ظرفیت توسعه آینده را بررسی کنید.
اضافه شدن کابل، لوله یا تجهیزات میتواند بار سیستم را افزایش دهد؛ بنابراین طراحی آیندهنگرانه از هزینههای اصلاحات بعدی جلوگیری میکند.
خطاهای رایج در اجرای ساپورت متوسط
یکی از اشتباهات رایج، انتخاب ساپورت صرفاً بر اساس قطر لوله است. قطر بهتنهایی وزن نهایی و رفتار سازه را مشخص نمیکند و وزن سیال و سایر متعلقات نیز اهمیت دارند.
استفاده از فاصلههای زیاد بین تکیهگاهها نیز میتواند مشکلساز شود. حتی ساپورت با ظرفیت مناسب، اگر در دهانهای فراتر از شرایط طراحی نصب شود، ممکن است دچار خیز یا تغییر شکل شود.
اشتباه دیگر، اتصال ساپورت به بخش نامناسب سازه است. اتصال به سقف کاذب، پوششهای غیرسازهای یا مصالحی که برای تحمل بار طراحی نشدهاند، میتواند خطرناک باشد.
از طرف دیگر، بیتوجهی به خوردگی و شرایط محیطی باعث کاهش عمر مفید سیستم میشود. انتخاب پوشش مناسب باید از مرحله طراحی در نظر گرفته شود، نه پس از مشاهده آثار خوردگی.
سناریوی اجرایی؛ ساپورت لوله آتشنشانی در ساختمان اداری
فرض کنید یک ساختمان اداری چندطبقه دارای شبکه اسپرینکلر است و مسیر اصلی لولهکشی از زیر سقف طبقات عبور میکند. وزن لوله، آب داخل آن، اتصالات و شیرآلات باید در طراحی نقاط نگهدارنده محاسبه شود.
در صورتی که بار و دهانه در محدوده ظرفیت یک سیستم Medium-duty قرار داشته باشد، استفاده از این نوع ساپورت میتواند راهکاری مناسب باشد. جزئیات اتصال، فاصله تکیهگاهها و مهاربندی باید بر اساس الزامات طراحی سیستم اطفای حریق تعیین شوند.
چنانچه مسیر در معرض لرزش یا نیروهای جانبی قرار گیرد، مهاربندی مناسب نیز اهمیت پیدا میکند. بنابراین، صرفاً نصب یک براکت یا پروفیل قویتر جایگزین طراحی کامل سیستم نگهدارنده نخواهد بود.
چه زمانی Medium-duty انتخاب مناسبی نیست؟
بارهای بسیار سنگین، دهانههای طولانی و تجهیزات دارای نیروهای دینامیکی بالا ممکن است سیستم Medium-duty را از محدوده کاربرد خارج کنند.
همچنین اگر چند مسیر سنگین روی یک ساپورت مشترک قرار گرفته باشند، بار تجمعی باید بررسی شود. در چنین حالتی ممکن است استفاده از Heavy-duty یا طراحی سفارشی منطقیتر باشد.
محیطهای بسیار خورنده نیز نیازمند انتخاب متریال و پوشش تخصصی هستند. یک ساپورت Medium-duty استاندارد بدون توجه به شرایط خوردگی، الزاماً برای هر محیط صنعتی مناسب نیست.
جمعبندی
ساپورت باربری متوسط Medium-duty زمانی انتخاب مناسبی است که بار سیستم از محدوده Light-duty بیشتر باشد، اما نیاز به سازههای Heavy-duty وجود نداشته باشد. لولههای آتشنشانی، کانالهای تهویه، لولههای HVAC و برخی مسیرهای سینی کابل از مهمترین کاربردهای این سیستم هستند.
ظرفیت باربری، فاصله تکیهگاهها، نوع اتصال، جنس پروفیل، شرایط محیطی، خیز مجاز و نیروهای جانبی باید پیش از انتخاب محصول بررسی شوند. در شبکههای آتشنشانی نیز رعایت الزامات استانداردهای مرتبط مانند NFPA 13 اهمیت ویژهای دارد.
انتخاب صحیح ساپورت در نهایت به معنای پیدا کردن محصولی با بیشترین ظرفیت نیست؛ بلکه باید سیستمی انتخاب شود که با بار واقعی، شرایط نصب و الزامات پروژه بیشترین تطابق را داشته باشد.
سوالات متداول
ساپورت Medium-duty برای لوله آتشنشانی مناسب است؟
بله، در بسیاری از مسیرهای لولهکشی آتشنشانی میتواند مناسب باشد، اما ظرفیت محصول، وزن لوله پر از آب، فاصله تکیهگاهها و الزامات استاندارد باید بررسی شود.
آیا ساپورت Medium-duty برای کانال تهویه کاربرد دارد؟
بله. کانالهای تهویه با وزن و ابعاد متوسط میتوانند از این سیستم استفاده کنند، مشروط بر اینکه ظرفیت، دهانه و نوع اتصال با بار طراحی سازگار باشد.
تفاوت Medium-duty با Light-duty چیست؟
تفاوت اصلی در محدوده ظرفیت و شرایط کاربرد است. Medium-duty برای بارهای متوسط طراحی میشود، در حالی که Light-duty برای بارهای سبکتر کاربرد دارد.
آیا وزن آب داخل لوله آتشنشانی باید محاسبه شود؟
بله. در طراحی ساپورت لوله آتشنشانی، وزن سیستم نباید فقط بر اساس لوله خالی محاسبه شود و آب داخل شبکه و متعلقات نیز باید در نظر گرفته شوند.
آیا Medium-duty برای فن و تجهیزات دوار مناسب است؟
ممکن است مناسب باشد، اما بار استاتیکی تنها معیار نیست. ارتعاش و نیروهای دینامیکی تجهیزات باید بررسی و در صورت نیاز از روشهای مناسب کنترل ارتعاش استفاده شود.
مهمترین عامل انتخاب ساپورت Medium-duty چیست؟
ظرفیت واقعی سیستم بر اساس بار طراحی اهمیت اساسی دارد؛ با این حال، دهانه، خیز، نوع اتصال، جنس و شرایط محیطی نیز باید همزمان ارزیابی شوند.
چه زمانی باید Heavy-duty انتخاب کنیم؟
وقتی بار، دهانه یا نیروهای دینامیکی از محدوده طراحی سیستم متوسط فراتر رود، استفاده از Heavy-duty یا سیستم مهندسیشده با ظرفیت بالاتر میتواند گزینه مناسبتری باشد.
