ساپورت رایزر چیست؟ راهنمای اصولی مهار لولههای عمودی در ساختمانهای بلند
ساپورت رایزر یکی از اجزای مهم سیستم تأسیسات مکانیکی و لولهکشی ساختمانهای بلندمرتبه است که وظیفه اصلی آن، مهار وزن لولههای عمودی، کنترل حرکت و جلوگیری از انتقال بار اضافی به اتصالات و تجهیزات را بر عهده دارد. هرچه ارتفاع ساختمان، تعداد طبقات و وزن خطوط لوله افزایش پیدا کند، طراحی صحیح ساپورت رایزر اهمیت بیشتری خواهد داشت.
در رایزرهای آب سرد و گرم، آتشنشانی، فاضلاب، گرمایش، سرمایش و سایر تأسیسات عمودی، لولهها در طول مسیر تحت تأثیر وزن خود، وزن سیال، انبساط حرارتی، ارتعاش و نیروهای جانبی قرار میگیرند. اگر این نیروها بهدرستی مهار نشوند، مشکلاتی مانند افتادگی، جابهجایی، شکست اتصالات، ایجاد صدا، آسیب به عایق و حتی انتقال تنش به تجهیزات رخ میدهد.
راهکار اصولی، انتخاب و جانمایی ساپورت رایزر متناسب با قطر و جنس لوله، ارتفاع مسیر، شرایط بهرهبرداری، نوع اتصال و سازه ساختمان است. به همین دلیل، ساپورت رایزر نباید صرفاً یک بست نگهدارنده در نظر گرفته شود؛ بلکه بخشی از سیستم مهار و انتقال بار تأسیسات عمودی محسوب میشود.
ساپورت رایزر چیست؟
ساپورت رایزر مجموعهای از بستها، براکتها، پروفیلها، ریلها، کنسولها و اجزای اتصال است که برای نگهداری و مهار لولههای عمودی در شفت یا فضای رایزر مورد استفاده قرار میگیرد.
وزن یک لوله عمودی با افزایش ارتفاع بهصورت تجمعی روی نقاط نگهدارنده اثر میگذارد. به همین دلیل، طراحی رایزر با یک مسیر افقی معمولی تفاوت دارد. در مسیر عمودی، باید مشخص شود چه مقدار از وزن خط در هر تراز به سازه منتقل میشود و کدام نقاط وظیفه تحمل بار اصلی را دارند.
بسته به نوع سیستم، ساپورت رایزر میتواند به کف، دیوار، سقف، تیر یا سازه فلزی متصل شود. در ساختمانهای بلند، ترکیبی از نقاط باربر و نقاط راهنما برای کنترل حرکت لوله به کار میرود.
چرا ساپورت لوله عمودی اهمیت زیادی دارد؟
لولهای که بدون مهار مناسب از چندین طبقه عبور میکند، تحت اثر وزن تجمعی و نیروهای جانبی قرار خواهد گرفت. این وضعیت در رایزرهای قطور یا خطوط پر از آب اهمیت بیشتری پیدا میکند.
برای نمونه، لوله فولادی آتشنشانی با قطر بالا، پس از پرشدن از آب وزن قابلتوجهی ایجاد میکند. اگر این بار در فواصل مناسب به سازه منتقل نشود، بستهای بالاتر یا اتصالات لوله ممکن است با بار بیش از ظرفیت طراحی مواجه شوند.
از طرف دیگر، سیستمهای آب گرم و گرمایش در هنگام تغییر دما دچار انبساط و انقباض میشوند. چنانچه ساپورت رایزر حرکت حرارتی طبیعی را کاملاً محدود کند، تنش اضافی به لوله و اتصالات منتقل خواهد شد.
ارتعاش نیز عامل مهم دیگری است. پمپها، تجهیزات مکانیکی و تغییرات ناگهانی جریان میتوانند نیروهایی ایجاد کنند که از طریق لوله به رایزر منتقل شوند. طراحی صحیح نگهدارنده باید این شرایط را نیز در نظر بگیرد.
انواع ساپورت رایزر
انتخاب نوع ساپورت به جنس لوله، قطر، وزن، شرایط حرارتی و جزئیات معماری و سازهای ساختمان بستگی دارد.

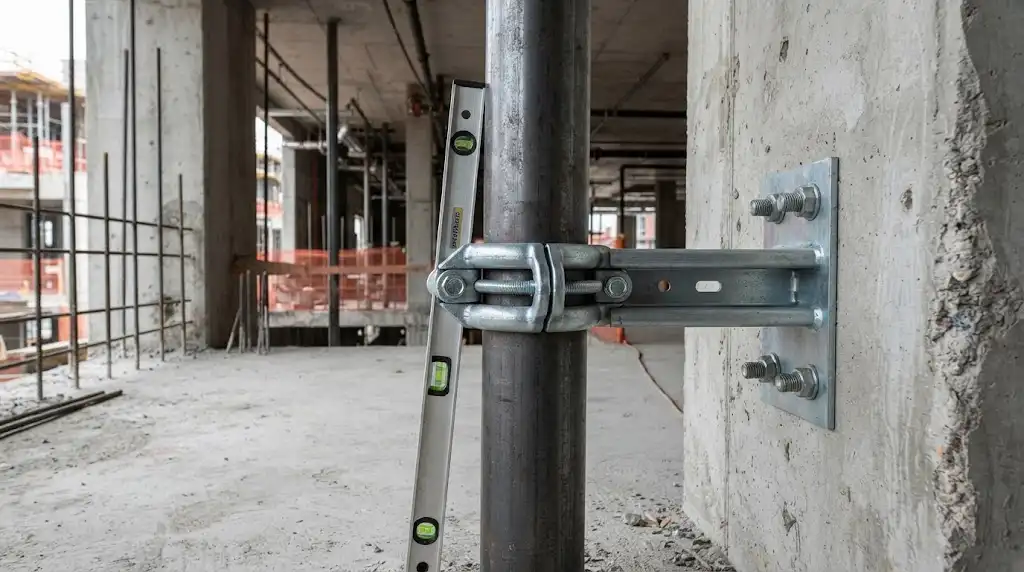

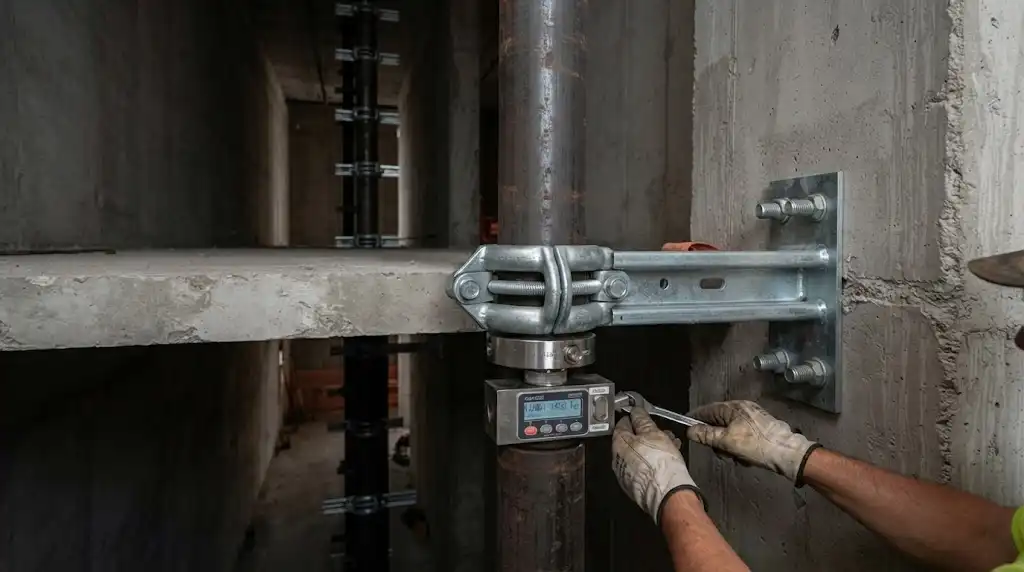

بست رایزر
بست رایزر یکی از متداولترین روشهای مهار لولههای عمودی است. این قطعه میتواند به سازه ساختمان یا یک فریم فلزی متصل شود و وزن خط را به نقطه تکیهگاهی منتقل کند.
برای لولههای سبک، بستهای ساده ممکن است کافی باشند؛ اما خطوط سنگین معمولاً به بستها و صفحات اتصال مقاومتر نیاز دارند.

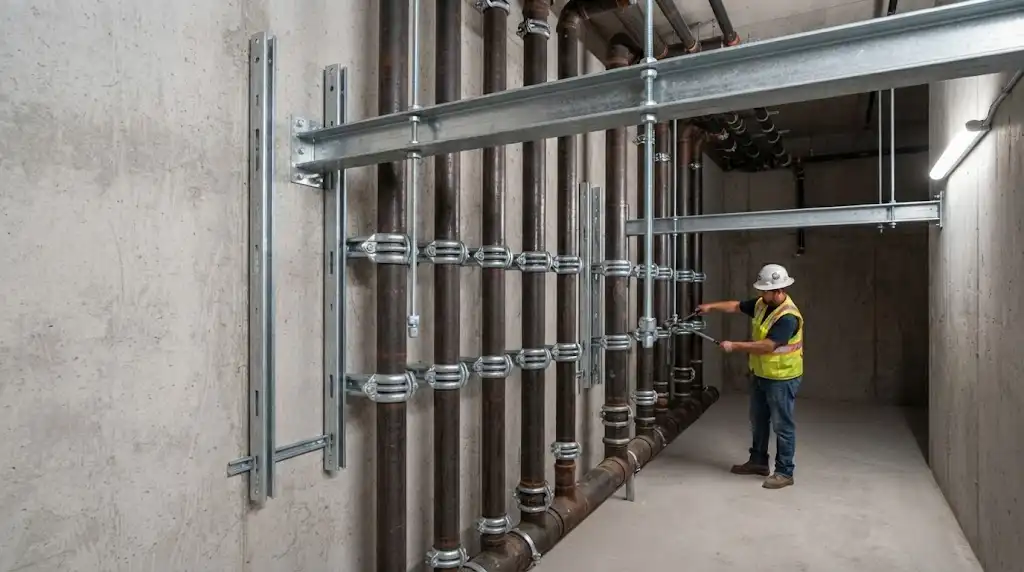

ساپورت پروفیلی
در این روش از پروفیلهای فولادی یا سیستمهای ریلدار برای ایجاد یک فریم نگهدارنده استفاده میشود. مزیت مهم آن، امکان تنظیم موقعیت بستها و ایجاد چند نقطه اتصال برای خطوط متعدد است.
وقتی چند رایزر در کنار هم قرار گرفته باشند، استفاده از یک فریم مشترک میتواند اجرای منظمتر و دسترسی بهتر برای تعمیرات ایجاد کند.
براکت و کنسول
براکت برای انتقال بار از لوله به دیوار یا سازه اصلی استفاده میشود. در بارهای بالا، طراحی هندسه کنسول و کنترل گشتاور محل اتصال اهمیت ویژهای دارد.

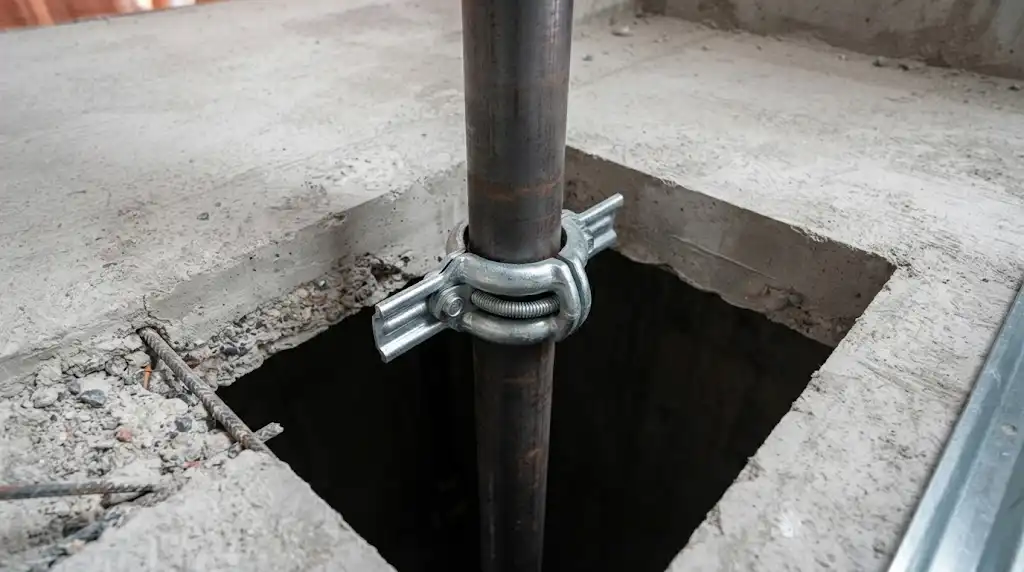

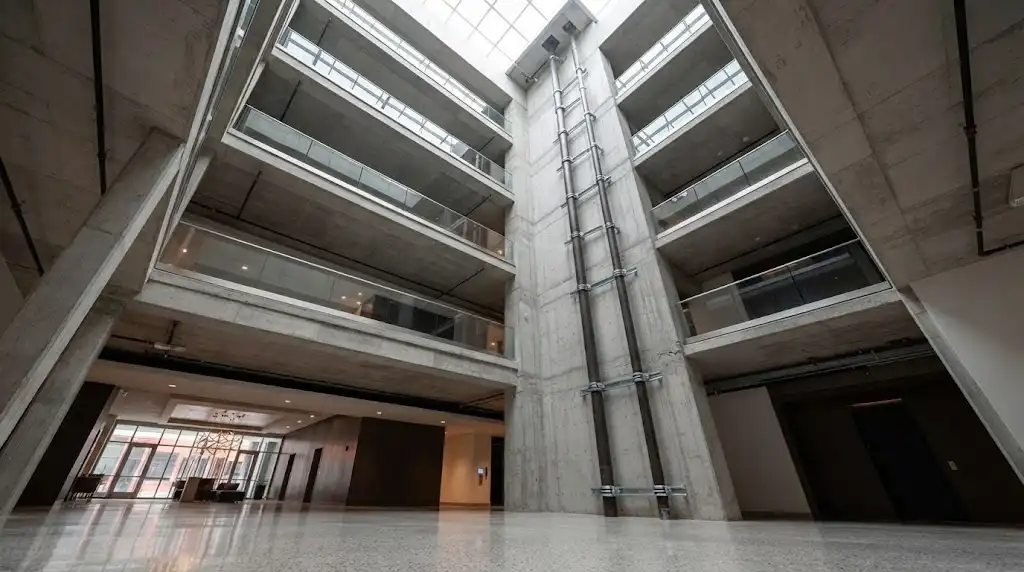

ساپورت Heavy-Duty
برای رایزرهای بزرگ، خطوط آتشنشانی، لولههای فولادی سنگین یا مجموعههای چندلولهای، استفاده از ساپورت Heavy-Duty میتواند ضروری باشد. ظرفیت این سیستم باید با وزن واقعی و نیروهای واردشده تطبیق داشته باشد.

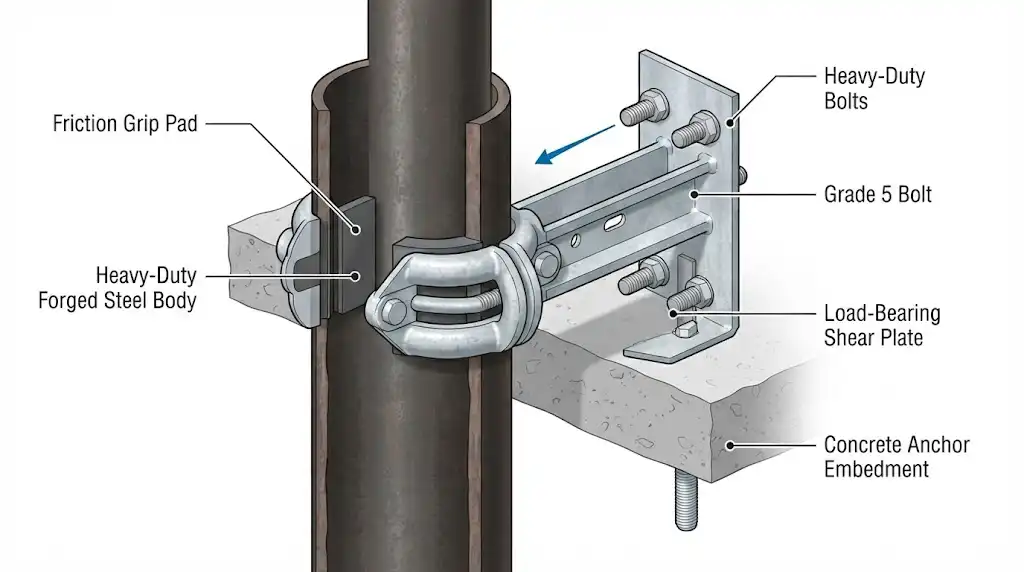

اجزای اصلی سیستم ساپورت رایزر
یک سیستم استاندارد تنها از بست تشکیل نمیشود. اجزای مختلف باید بهعنوان یک مجموعه هماهنگ عمل کنند.
بست لوله: وظیفه مهار یا انتقال بخشی از بار لوله را دارد.
پروفیل و ریل: برای ایجاد سازه واسط بین لوله و ساختمان استفاده میشود.
صفحه اتصال: نیرو را از عضو باربر به محل اتصال منتقل میکند.
پیچ و مهره: اتصال مکانیکی اجزا را برقرار میکند و باید ظرفیت متناسب با بار طراحی داشته باشد.
انکر: در صورت اتصال به بتن، وظیفه انتقال نیرو به بستر سازهای را بر عهده دارد.
مهاربند: حرکت جانبی و ارتعاش را کنترل میکند.
لایه عایق یا جداکننده: در برخی کاربردها برای جلوگیری از آسیب به عایق یا تماس نامناسب میان لوله و ساپورت استفاده میشود.
اصول طراحی ساپورت رایزر
طراحی اصولی از شناخت بارها آغاز میشود. وزن لوله خالی، وزن سیال، عایق، شیرآلات و سایر متعلقات باید مشخص شود.
بهصورت ساده میتوان بار قائم را چنین در نظر گرفت:
بار قائم = وزن لوله + وزن سیال + وزن عایق + وزن متعلقات
البته طراحی نهایی به این رابطه محدود نیست. نیروهای ناشی از تغییر دما، فشار، لرزش، ضربه قوچ، زلزله و شرایط بهرهبرداری نیز ممکن است در محاسبات وارد شوند.
محاسبه وزن لوله
وزن لوله به جنس، قطر خارجی و ضخامت جداره بستگی دارد. پس از پرشدن لوله از سیال، وزن عملیاتی آن افزایش مییابد.
برای رایزرهای آب و آتشنشانی، نباید وزن لوله خالی مبنای تصمیمگیری قرار گیرد. حالت پر و در صورت نیاز شرایط خاص بهرهبرداری باید بررسی شود.
تعیین فاصله ساپورتها
فاصله نقاط نگهدارنده باید براساس مشخصات لوله، قطر، جنس، وزن و الزامات سیستم تعیین شود. عدد ثابت و عمومی برای تمام رایزرها وجود ندارد.
کاهش فاصله ساپورتها میتواند بار هر نقطه را کمتر کند، اما افزایش تعداد نقاط اتصال نیز هزینه، پیچیدگی و محدودیت حرکتی سیستم را بالا میبرد. طراحی مناسب باید میان ظرفیت، ایمنی و بهینهسازی اجرا تعادل ایجاد کند.
کنترل بار هر تکیهگاه
در یک رایزر بلند، همه ساپورتها الزاماً بار یکسانی دریافت نمیکنند. نقطهای که وزن یک بخش طولانی از لوله را تحمل میکند، ممکن است بار بسیار بیشتری نسبت به یک راهنمای میانی داشته باشد.
به همین علت، نوع ساپورت باید براساس نقش آن در سیستم تعیین شود؛ بعضی نقاط برای تحمل وزن طراحی میشوند و برخی دیگر عمدتاً وظیفه کنترل حرکت جانبی را بر عهده دارند.
نقش انبساط حرارتی در رایزرها
لولههای آب گرم، گرمایش و برخی خطوط فرایندی در اثر افزایش دما منبسط میشوند. اگر مسیر عمودی آزادی لازم برای این حرکت را نداشته باشد، نیروهای قابلتوجهی ایجاد خواهد شد.
برای کنترل این وضعیت، باید میان نقاط ثابت، راهنماها و تکیهگاههای لغزشی تمایز ایجاد شود. نقطه ثابت، حرکت مشخصی را محدود میکند؛ در حالی که راهنما میتواند حرکت جانبی را کنترل کرده و امکان حرکت طولی را حفظ کند.
انتخاب محل این نقاط باید با طراحی پایپینگ و شرایط واقعی سیستم هماهنگ باشد. قرار دادن ساپورت ثابت در نقطه نامناسب ممکن است نیرو را به نازل تجهیزات یا اتصالات حساس منتقل کند.
استانداردهای مرتبط با ساپورت لولههای عمودی
طراحی ساپورت رایزر باید با استانداردها و مقررات متناسب با نوع سیستم هماهنگ باشد. برای لولهکشی مکانیکی، استانداردهای مرتبط با سیستم موردنظر و مشخصات سازنده تجهیزات اهمیت دارند.
در پروژههای ساختمانی، مقررات ملی ساختمان و الزامات طراحی سازهای باید در کنار مشخصات فنی تأسیسات بررسی شوند. برای سیستمهای لولهکشی صنعتی نیز استانداردهایی مانند ASME B31.1 یا ASME B31.3 بسته به نوع کاربرد میتوانند مبنای طراحی قرار گیرند.
سیستمهای آتشنشانی نیز الزامات تخصصی خود را دارند و در بسیاری از پروژهها استانداردهای NFPA در کنار الزامات محلی مورد استفاده قرار میگیرند.
نکته مهم این است که انتخاب ساپورت تنها با ذکر یک استاندارد پایان نمییابد. ظرفیت واقعی بست، انکر، پروفیل، جوش و سازه محل اتصال باید با بار مورد انتظار مطابقت داشته باشد.

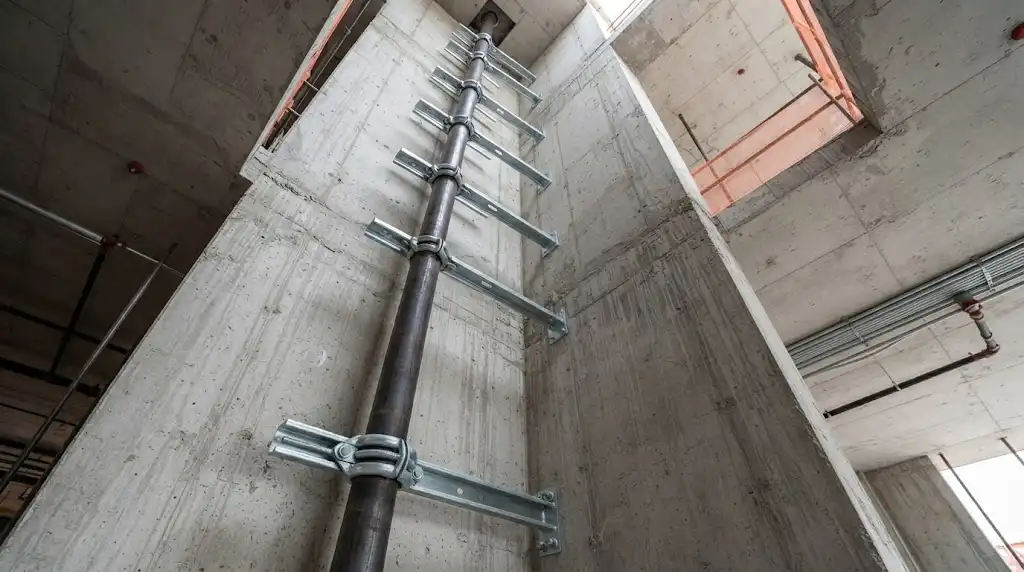

نحوه اجرای ساپورت رایزر؛ مرحلهبهمرحله
۱. بررسی نقشههای معماری و سازه
پیش از نصب، ابعاد شفت، موقعیت ستونها، تیرها، دیوارها و کفهای سازهای باید مشخص شود. محل عبور تأسیسات نیز باید با معماری ساختمان هماهنگ باشد.
۲. شناسایی خطوط و بارها
قطر، جنس، وزن، نوع سیال و شرایط دمایی هر لوله مشخص میشود. خطوط سنگینتر معمولاً به بررسی دقیقتری برای نقاط باربر نیاز دارند.
۳. مشخصکردن نقاط مهار
بر اساس ارتفاع رایزر و شرایط لوله، نقاط ثابت، راهنما و تکیهگاه تعیین میشوند. این مرحله باید پیش از اجرای ساپورتهای اصلی نهایی شود.
۴. انتخاب مقطع و اتصالات
پروفیل، براکت، بست، انکر و پیچها باید براساس بار طراحی انتخاب شوند. ظرفیت اتصال به بتن یا فولاد نیز باید جداگانه کنترل شود.
۵. نصب و ترازکردن
پس از اجرای اتصالات، موقعیت لولهها باید کنترل شود. انحراف، کجی یا فشار نامتقارن روی بست میتواند عملکرد سیستم را کاهش دهد.
۶. کنترل نهایی
در پایان، سفتی اتصالات، کیفیت جوش، وضعیت انکرها، فاصلهها و امکان حرکت حرارتی بررسی میشود. بازرسی دورهای نیز در ساختمانهای بلند توصیه میشود.
۵ راهکار کاربردی برای اجرای اصولی ساپورت رایزر
۱. بار عملیاتی را مبنا قرار دهید
وزن لوله خالی برای بسیاری از سیستمها کافی نیست. وزن سیال، عایق و تجهیزات جانبی باید در تعیین ظرفیت تکیهگاه لحاظ شود.
۲. از اتصال به سازه ضعیف خودداری کنید
نصب ساپورت روی دیوار یا سقفی که ظرفیت لازم ندارد، حتی با استفاده از بست قوی، راهکار مناسبی نیست. مسیر انتقال نیرو باید تا سازه اصلی بررسی شود.
۳. نقاط ثابت و راهنما را تفکیک کنید
همه ساپورتها نباید حرکت لوله را در تمام جهات محدود کنند. طراحی باید اجازه دهد انبساط و انقباض کنترلشده در مسیر اتفاق بیفتد.
۴. رایزرهای چندلولهای را یک سیستم واحد ببینید
وقتی چند خط روی یک فریم قرار میگیرند، مجموع بار و اثر متقابل آنها باید محاسبه شود. ظرفیت فریم مشترک نمیتواند براساس وزن تنها یکی از خطوط تعیین شود.
۵. برای محیطهای خاص، متریال مناسب انتخاب کنید
رطوبت، خوردگی، دمای بالا و شرایط شیمیایی میتوانند عمر ساپورت را کاهش دهند. نوع فولاد و پوشش ضدخوردگی باید با محیط نصب سازگار باشد.
خطاهای رایج در نصب ساپورت رایزر
یکی از خطاهای متداول، استفاده از یک نوع بست برای تمام قطرها و وزنهاست. تفاوت قابلتوجه میان یک لوله سبک تأسیساتی و یک رایزر فولادی سنگین، نیاز به راهکارهای متفاوت ایجاد میکند.
مشکل دیگر، انتقال مستقیم وزن چندین طبقه به یک بست کوچک است. چنین روشی ممکن است باعث افزایش بار نقطهای و شکست یا تغییر شکل اتصال شود.
بیتوجهی به انبساط حرارتی نیز از اشتباهات مهم محسوب میشود. بستن بیش از حد لولههای گرم میتواند نیروهای ناخواسته ایجاد کند.
استفاده از انکر نامتناسب با بستر، جوشکاری بدون کنترل کیفیت و سوراخکاری نزدیک لبه بتن نیز میتواند ظرفیت اتصال را کاهش دهد.
همچنین قرار دادن ساپورت در محل نامناسب ممکن است دسترسی برای تعمیرات و عایقکاری را دشوار کند. طراحی مناسب باید علاوه بر استحکام، قابلیت نگهداری و سرویس سیستم را نیز در نظر بگیرد.
سناریوی اجرایی ساپورت رایزر در ساختمان بلندمرتبه
فرض کنید یک ساختمان ۲۰ طبقه دارای رایزر اصلی آب و آتشنشانی است که از طبقه زیرزمین تا بام ادامه دارد. لولههای فولادی در طول مسیر بهصورت عمودی نصب شدهاند و وزن آنها در حالت پر از آب قابلتوجه است.
در مرحله نخست، وزن هر خط و تجهیزات جانبی محاسبه میشود. سپس نقاط باربر اصلی در ترازهای مناسب مشخص شده و برای هر نقطه ظرفیت اتصال بررسی میشود.
پس از تعیین نقاط ثابت، راهنماهای جانبی در موقعیتهایی قرار میگیرند که از حرکت افقی لوله جلوگیری کنند. اگر خط دارای تغییرات دمایی باشد، امکان حرکت طولی نیز باید حفظ شود.
در نهایت، فریم یا براکتهای Heavy-Duty به سازه اصلی متصل میشوند. ظرفیت انکرها، جوشها و پیچها کنترل شده و پس از نصب، وضعیت عمودی و تراز خطوط بررسی میشود.
این رویکرد باعث میشود وزن رایزر به شکل کنترلشده به سازه منتقل شود و از واردشدن بار غیرضروری به اتصالات، تجهیزات و خود لوله جلوگیری شود.
ساپورت رایزر در سیستمهای مختلف
رایزر آب سرد و گرم
وزن سیال و تغییرات دمایی دو عامل مهم در این سیستم هستند. عایقکاری نیز باید طوری انجام شود که ساپورت به آن آسیب وارد نکند.
رایزر آتشنشانی
وزن بالای لولههای فولادی و آب داخل آنها اهمیت زیادی دارد. علاوه بر بار قائم، مهار مناسب برای نیروهای ناشی از تغییرات جریان و الزامات لرزهای باید مطابق مشخصات سیستم بررسی شود.
رایزر فاضلاب
در این خطوط، کنترل حرکت و صدا اهمیت بیشتری پیدا میکند. اتصالات و بستها باید متناسب با جنس لوله و شرایط نصب انتخاب شوند.
رایزر سیستم گرمایش
تغییرات دما میتواند باعث انبساط قابلتوجه لوله شود. محل نقاط ثابت و راهنما باید با شرایط حرارتی سیستم هماهنگ باشد.
رایزر تأسیسات صنعتی
در ساختمانهای صنعتی یا تأسیسات ویژه، علاوه بر وزن، ارتعاش، دمای بالا، خوردگی و بارهای عملیاتی میتوانند در طراحی دخالت داشته باشند.
چکلیست انتخاب ساپورت رایزر
پیش از تأیید نهایی، موارد زیر را کنترل کنید:
- قطر و جنس لوله مشخص باشد.
- وزن لوله و سیال محاسبه شده باشد.
- وزن عایق و متعلقات لحاظ شده باشد.
- نقاط باربر و راهنما مشخص شده باشند.
- فاصله تکیهگاهها با طراحی تطبیق داشته باشد.
- ظرفیت بست و پروفیل کافی باشد.
- ظرفیت انکر و سازه محل اتصال بررسی شده باشد.
- انبساط حرارتی در صورت وجود کنترل شده باشد.
- مهاربندی جانبی موردنیاز پیشبینی شده باشد.
- فضای کافی برای عایقکاری و تعمیرات باقی مانده باشد.
- کیفیت جوش و اتصالات مکانیکی کنترل شده باشد.
سوالات متداول درباره ساپورت رایزر
ساپورت رایزر چه وظیفهای دارد؟
ساپورت رایزر برای تحمل و انتقال وزن لولههای عمودی به سازه، کنترل حرکت جانبی و در صورت نیاز مدیریت حرکت ناشی از انبساط حرارتی استفاده میشود.
آیا تمام لولههای عمودی به ساپورت Heavy-Duty نیاز دارند؟
خیر. نوع ساپورت باید بر اساس وزن، قطر، جنس لوله، ارتفاع رایزر و شرایط بهرهبرداری انتخاب شود. خطوط سنگین معمولاً به سیستمهای مقاومتر نیاز دارند.
فاصله مناسب ساپورت رایزر چقدر است؟
فاصله ثابت و یکسانی برای تمام لولهها وجود ندارد. این فاصله باید براساس مشخصات لوله، وزن، شرایط نصب، نوع سیستم و الزامات استانداردی تعیین شود.
آیا ساپورت رایزر باید به کف ساختمان متصل شود؟
الزاماً خیر. بسته به طراحی، ساپورت میتواند به کف، دیوار، تیر یا فریم فلزی متصل شود. مهمترین موضوع، وجود مسیر مطمئن برای انتقال بار به سازه اصلی است.
انبساط حرارتی چه تأثیری بر ساپورت رایزر دارد؟
تغییر دما باعث تغییر طول لوله میشود. اگر ساپورتها حرکت لوله را بیش از حد محدود کنند، تنش و نیروی اضافی در لوله و اتصالات ایجاد خواهد شد.
تفاوت ساپورت ثابت و راهنما چیست؟
ساپورت ثابت برای مهار و انتقال بار و محدودکردن حرکت در جهات مشخص طراحی میشود، در حالی که راهنما عمدتاً حرکت جانبی را کنترل میکند و در صورت طراحی صحیح میتواند اجازه حرکت طولی لوله را بدهد.
آیا میتوان چند رایزر را روی یک ساپورت نصب کرد؟
بله، به شرط آنکه فریم و اتصالات برای مجموع بار خطوط طراحی شده باشند. فاصله لولهها، دسترسی، ارتعاش و مسیر انتقال بار نیز باید در نظر گرفته شود.
مهمترین عامل در انتخاب ساپورت رایزر چیست؟
بار واقعی سیستم و نحوه انتقال آن به سازه از مهمترین عوامل هستند. پس از آن، شرایط حرارتی، حرکت جانبی، جنس لوله، محیط نصب و الزامات اجرایی باید بررسی شوند.
