ساپورت مخصوص لوله‌های انتقال گاز؛ بررسی الزامات ضد جرقه و استانداردهای اجرایی
ساپورت مخصوص لوله‌های انتقال گاز یکی از اجزای مهم در ایمنی و پایداری خطوط لوله است و باید علاوه بر تحمل وزن، در برابر ارتعاش، تغییرات دمایی، خوردگی و نیروهای واردشده از طرف سیستم مقاومت کافی داشته باشد. در محیط‌هایی که احتمال تشکیل مخلوط قابل اشتعال گاز و هوا وجود دارد، انتخاب جنس، پوشش و طراحی ساپورت اهمیت بیشتری پیدا می‌کند؛ زیرا ایجاد جرقه، تجمع بار الکتریکی یا تماس نامناسب فلزات می‌تواند ریسک عملیاتی را افزایش دهد.
برای خطوط انتقال و توزیع گاز، استانداردهایی مانند ASME B31.8 الزامات مرتبط با طراحی، ساخت، نصب، تست، بهره‌برداری و نگهداری سیستم‌های لوله‌کشی گاز را پوشش می‌دهند و موضوع ساپورت، مهاربندی و انکوریج نیز در طراحی خطوط بالارونده و تأسیسات مرتبط اهمیت دارد. در پروژه‌های نفت، گاز و پتروشیمی، استاندارد ISO 24200:2022 نیز الزامات طراحی، ابعاد، جنس و استحکام انواع ساپورت‌های لوله را مشخص می‌کند.
ساپورت مخصوص لوله انتقال گاز چیست؟
ساپورت لوله انتقال گاز مجموعه‌ای از قطعات نگهدارنده است که برای تثبیت مسیر لوله، انتقال بار به سازه و کنترل حرکت‌های ناخواسته لوله استفاده می‌شود. این تجهیزات می‌توانند شامل ساپورت‌های کف‌دار، کلمپ، U-Bolt، U-Strap، گاید، هولدداون، لاین‌استاپ، شوز و انواع مهاربند باشند.
وظیفه اصلی ساپورت فقط نگه‌داشتن وزن لوله نیست. وزن سیال، وزن خود لوله، عایق، شیرآلات و تجهیزات متصل، نیروهای ناشی از فشار، انبساط حرارتی، ارتعاش و بارهای محیطی هم باید در طراحی لحاظ شوند.
در استاندارد ISO 24200:2022، انواعی مانند clamped shoe، welded shoe، U-bolt، U-strap، guide support، hold-down، line stop، trunnion و stanchion برای کاربردهای مشخص در پروژه‌های نفت و گاز معرفی شده‌اند.
چرا انتخاب ساپورت مناسب برای لوله گاز اهمیت دارد؟
خطوط گاز معمولاً تحت فشار قرار دارند و هرگونه جابه‌جایی کنترل‌نشده می‌تواند تنش اضافی در اتصالات، فلنج‌ها، شیرآلات و نقاط اتصال ایجاد کند. یک سیستم نگهدارنده مناسب، مسیر لوله را پایدار نگه می‌دارد و نیروهای وارده را به شکل کنترل‌شده به سازه منتقل می‌کند.
از طرف دیگر، لوله فلزی در اثر تغییر دما منبسط و منقبض می‌شود. اگر ساپورت‌ها بدون درنظرگرفتن حرکت حرارتی نصب شوند، امکان ایجاد تنش، تغییر شکل یا آسیب به اتصالات وجود دارد.
ASME B31.8 برای سیستم‌های انتقال و توزیع گاز، موضوعاتی مانند طراحی، متریال، ساخت، نصب، تست، بهره‌برداری، تعمیرات و کنترل خوردگی را دربر می‌گیرد. بنابراین انتخاب ساپورت باید بخشی از طراحی کل سیستم باشد، نه یک تصمیم جداگانه در مرحله نصب.

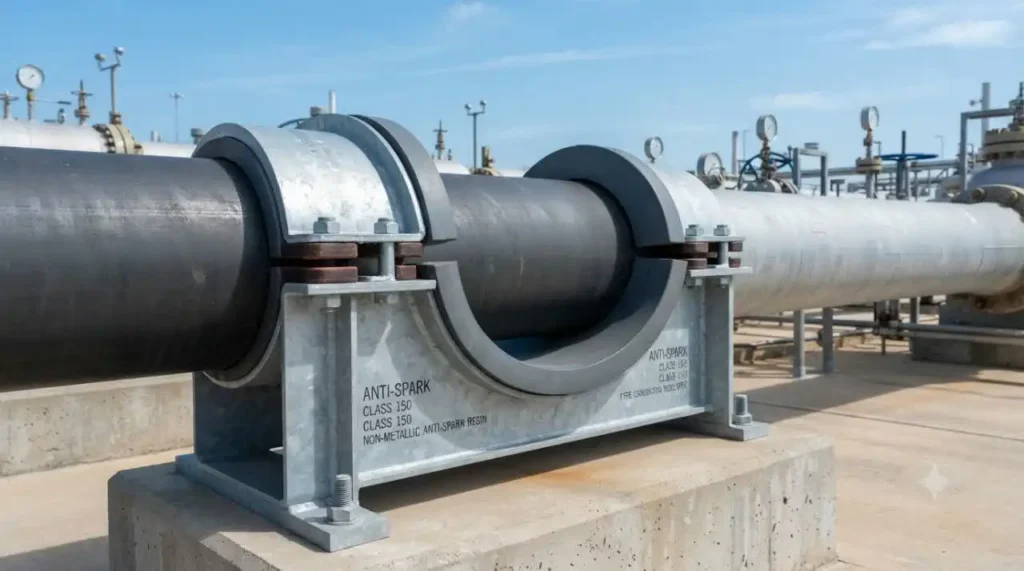

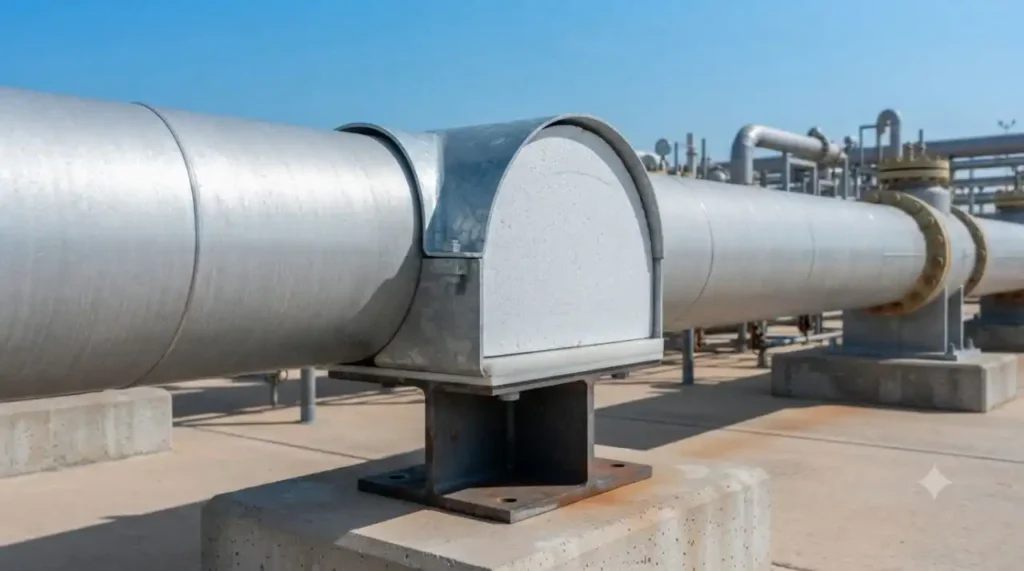

ساپورت ضد جرقه برای لوله گاز چه ویژگی‌هایی دارد؟
عبارت «ضد جرقه» در بازار ممکن است برای محصولات مختلف استفاده شود، اما صرفاً استفاده از یک فلز خاص به معنی تأیید ایمنی ساپورت برای محیط مستعد انفجار نیست. عملکرد واقعی به جنس، طراحی، نحوه تماس قطعات، پوشش، اتصال زمین، طبقه‌بندی ناحیه خطر و الزامات پروژه وابسته است.
در محیط‌های دارای خطر انفجار، باید مشخص شود که ساپورت در چه Zone یا Hazardous Area قرار می‌گیرد و الزامات پروژه درباره تجهیزات و اتصالات فلزی چیست. همچنین باید احتمال ایجاد جرقه مکانیکی، تخلیه الکتریسیته ساکن، خوردگی و تماس نامناسب قطعات بررسی شود.
برای همین، هنگام خرید ساپورت مخصوص لوله گاز بهتر است مشخصات فنی محصول، جنس، ضخامت، نوع پوشش، ظرفیت باربری و استاندارد ساخت آن به‌صورت مستند ارائه شود.
مهم‌ترین استانداردهای مرتبط با ساپورت لوله گاز
ASME B31.8
ASME B31.8 یکی از مراجع مهم برای سیستم‌های انتقال و توزیع گاز طبیعی است. این کد موضوعاتی از جمله طراحی، مواد، جوشکاری، نصب، تست، بهره‌برداری و نگهداری خطوط گاز را پوشش می‌دهد. در بخش‌های مربوط به خطوط بالای سطح زمین، موضوع ساپورت‌ها و انکوریج نیز مورد توجه قرار می‌گیرد.
بنابراین در پروژه‌ای که مبنای طراحی آن ASME B31.8 است، مشخصات ساپورت باید با طراحی مکانیکی خط، بارهای وارده و الزامات پروژه هماهنگ باشد.
ISO 24200:2022
ISO 24200:2022 به‌طور مشخص برای Pipe Support در پروژه‌های نفت، پتروشیمی و گاز طبیعی فراساحلی تدوین شده است. این استاندارد الزامات مربوط به شکل، ابعاد، متریال و استحکام ساپورت را پوشش می‌دهد و انواع مختلفی از ساپورت‌های فلزی را دربرمی‌گیرد.
البته کاربرد این استاندارد باید با محدوده پروژه تطبیق داده شود و نباید آن را بدون بررسی به همه خطوط گاز نسبت داد.
NFPA 54
برای برخی سیستم‌های لوله‌کشی گاز سوختی، NFPA 54 نیز می‌تواند مرجع مرتبط باشد. این کد الزامات ایمنی مربوط به نصب سیستم‌های لوله‌کشی گاز سوختی، تجهیزات و متعلقات مرتبط را پوشش می‌دهد.
در نتیجه، استاندارد حاکم باید براساس نوع گاز، فشار، محل نصب، کاربرد سیستم و مشخصات پروژه تعیین شود.

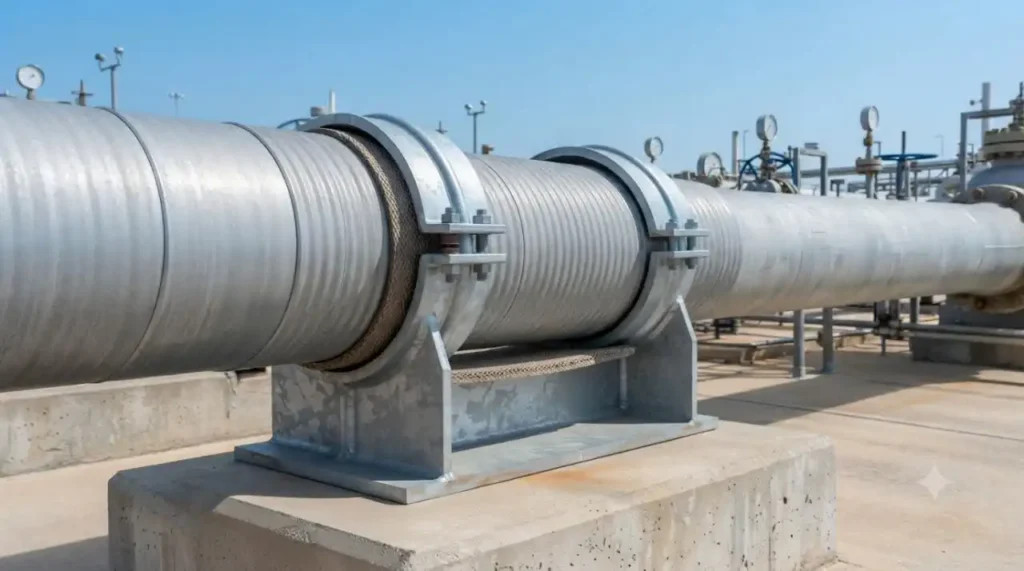

انواع ساپورت مناسب برای خطوط گاز

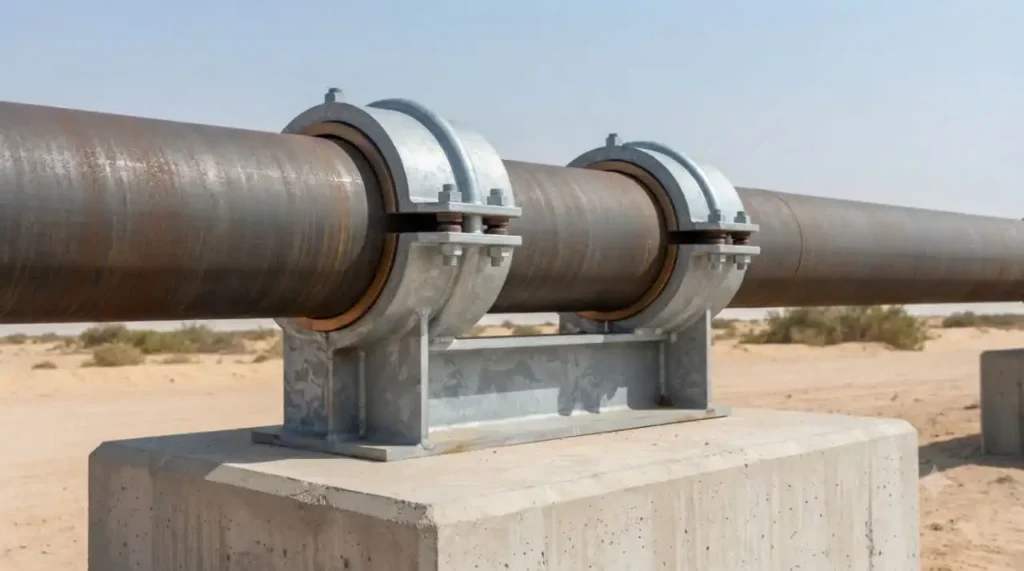

ساپورت کف‌دار یا Pipe Shoe
Pipe Shoe برای انتقال بار لوله به سازه و ایجاد فاصله مناسب میان لوله و سطح زیرین استفاده می‌شود. این نوع ساپورت در خطوطی که نیاز به کنترل حرکت و کاهش تماس مستقیم لوله با سازه دارند، کاربرد زیادی دارد.

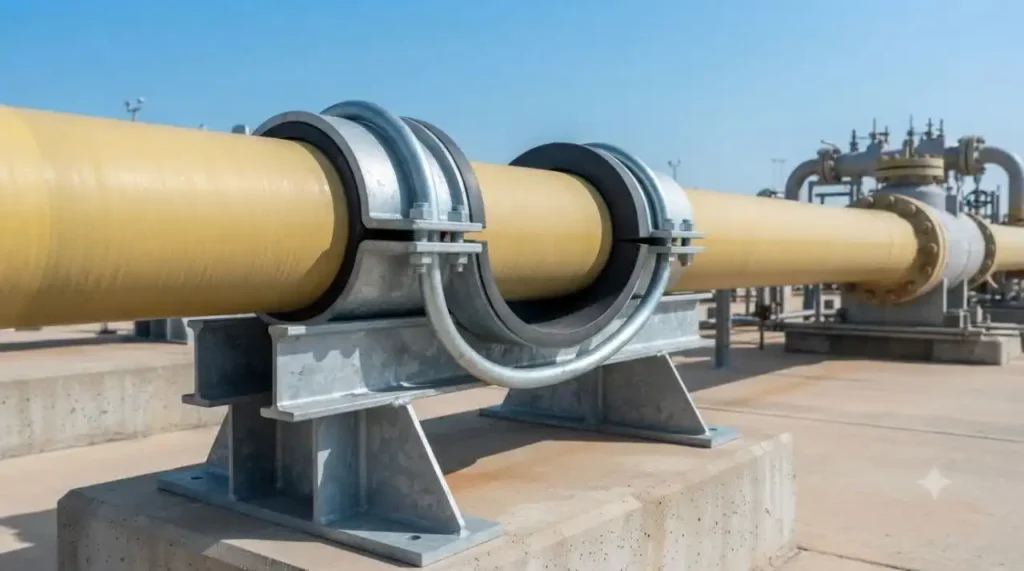

U-Bolt
U-Bolt به‌صورت نیم‌دایره اطراف لوله قرار می‌گیرد و با مهره روی صفحه یا سازه بسته می‌شود. این قطعه برای نگهداری لوله‌های مختلف قابل استفاده است، اما انتخاب قطر، جنس و نحوه بستن آن باید با بارگذاری و حرکت مجاز لوله هماهنگ باشد.

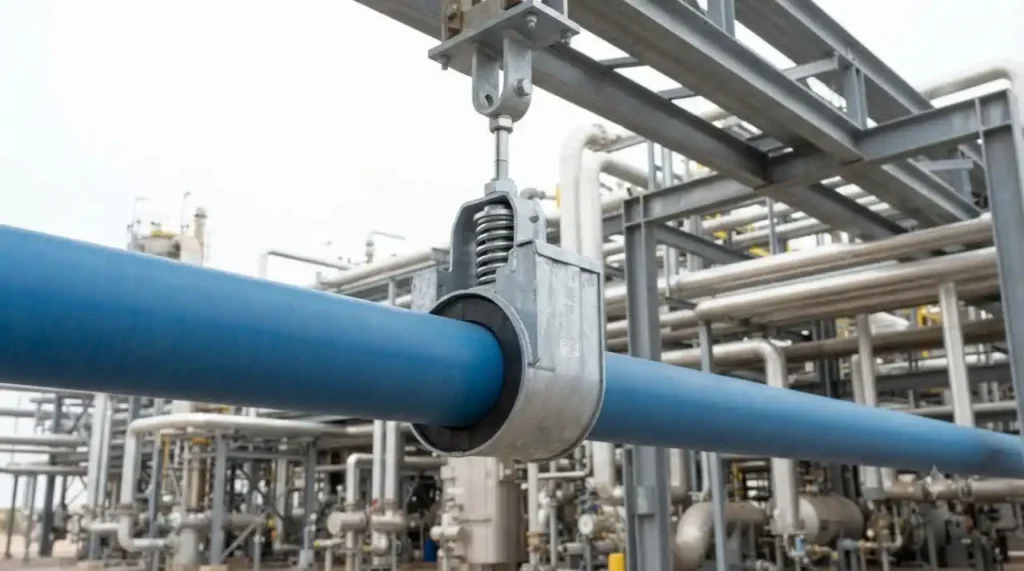

Guide Support
گاید، حرکت جانبی لوله را محدود می‌کند و اجازه می‌دهد حرکت محوری کنترل‌شده در مسیر موردنظر انجام شود. چنین ساپورتی در خطوط دارای انبساط حرارتی اهمیت زیادی دارد.

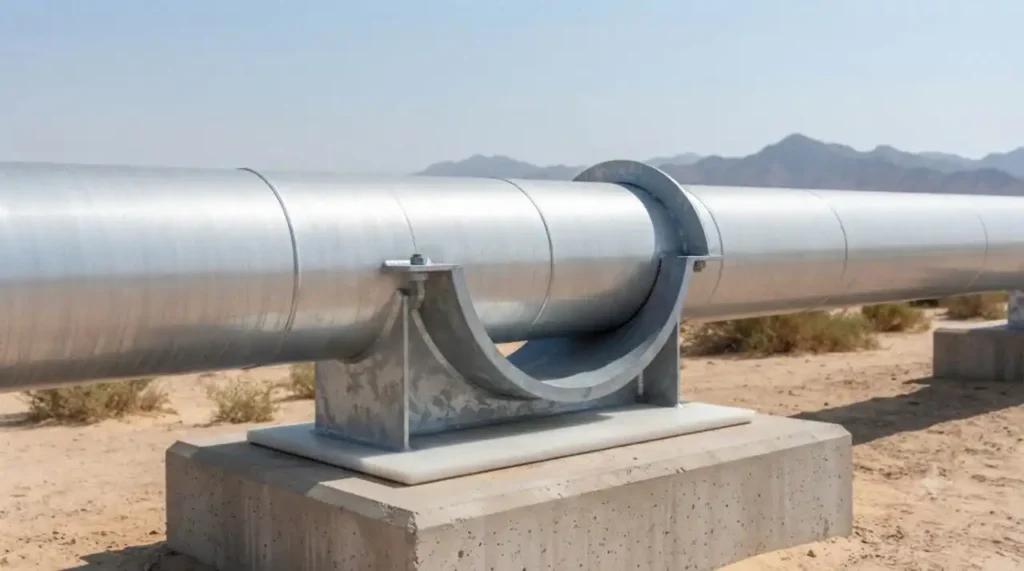

Line Stop
لاین‌استاپ برای محدود کردن حرکت محوری در نقطه مشخص طراحی می‌شود. محل قرارگیری آن باید براساس تحلیل تنش و رفتار حرارتی خط تعیین شود.
Hold-Down Support
هولدداون زمانی کاربرد دارد که لازم باشد حرکت رو به بالا یا بلندشدن لوله کنترل شود. استفاده از آن در خطوط دارای نیروهای دینامیکی یا شرایط خاص بارگذاری اهمیت بیشتری پیدا می‌کند.
معیارهای انتخاب ساپورت ضد جرقه و استاندارد
انتخاب ساپورت باید با چند معیار هم‌زمان انجام شود:
- جنس و متریال: فولاد کربنی، فولاد زنگ‌نزن یا سایر متریال‌ها باید متناسب با محیط، دما و شرایط خوردگی انتخاب شوند.
- ظرفیت باربری: وزن لوله، سیال، عایق و تجهیزات متصل باید در محاسبات لحاظ شود.
- حرکت حرارتی: ساپورت نباید انبساط و انقباض طراحی‌شده لوله را بدون دلیل محدود کند.
- شرایط محیطی: رطوبت، مواد خورنده، دمای محیط و شرایط فضای باز روی انتخاب پوشش اثر دارند.
- الزامات منطقه خطر: در محیط‌های مستعد انفجار، مشخصات ساپورت باید با الزامات ایمنی و طبقه‌بندی محل تطبیق داشته باشد.
مراحل انتخاب و نصب ساپورت لوله گاز
۱. مشخصات خط را تعیین کنید
ابتدا قطر، جنس، ضخامت، طول، فشار کاری، دمای طراحی و نوع گاز مشخص می‌شود. وزن سیال و تجهیزات متصل نیز باید در بارگذاری وارد شود.
۲. مسیر و نقاط نگهداری را مشخص کنید
فاصله ساپورت‌ها نباید صرفاً براساس یک عدد ثابت تعیین شود. قطر و ضخامت لوله، وزن، دما، نوع سازه و شرایط بارگذاری روی فاصله مناسب اثر می‌گذارند.
۳. نوع حرکت لوله را بررسی کنید
اگر لوله امکان انبساط حرارتی دارد، استفاده از ساپورت ثابت در همه نقاط می‌تواند مشکل‌ساز شود. ترکیب صحیح Rest Support، Guide، Anchor و Line Stop باید براساس رفتار واقعی خط تعیین شود.
۴. ظرفیت ساپورت را کنترل کنید
ظرفیت قطعه باید با بیشترین بار مورد انتظار مقایسه شود. علاوه بر بار قائم، نیروهای جانبی و محوری نیز در شرایط لازم باید بررسی شوند.
۵. وضعیت نصب و اتصالات را کنترل کنید
بعد از نصب، باید تراز بودن ساپورت، کیفیت جوش یا پیچ‌ومهره، وضعیت پوشش، فاصله مناسب لوله از سازه و عدم ایجاد تماس نامطلوب بررسی شود.
خطاهای رایج در استفاده از ساپورت لوله گاز
یکی از اشتباهات متداول، انتخاب ساپورت صرفاً براساس قطر لوله است. قطر به‌تنهایی برای تعیین ظرفیت و نوع نگهدارنده کافی نیست.
استفاده از ساپورت ضعیف یا فاقد مشخصات فنی نیز می‌تواند باعث تغییر شکل، ارتعاش و انتقال بار نامناسب به لوله شود.
خطای دیگر، محدودکردن بیش از اندازه حرکت حرارتی است. لوله‌ای که باید در اثر تغییر دما حرکت کند، به فضای کافی برای انبساط نیاز دارد.
همچنین تماس مستقیم قطعات فلزی نامتناسب، پوشش آسیب‌دیده یا خوردگی در محل اتصال می‌تواند عمر مجموعه را کاهش دهد.
در نهایت، نباید عبارت «ضد جرقه» را بدون بررسی مستندات فنی به‌عنوان تأییدیه ایمنی در محیط انفجاری در نظر گرفت.
۵ راهکار کاربردی برای افزایش ایمنی و دوام ساپورت
استفاده از ساپورت دارای مشخصات فنی مشخص
محصولی را انتخاب کنید که جنس، ابعاد، ظرفیت باربری، نوع پوشش و استاندارد یا مشخصات ساخت آن قابل بررسی باشد.
هماهنگی با تحلیل تنش
در خطوط مهم انتقال گاز، محل ساپورت‌های ثابت، گایدها و لاین‌استاپ‌ها باید با تحلیل تنش و طراحی مکانیکی خط هماهنگ شود.
کنترل خوردگی
برای خطوط نصب‌شده در فضای باز یا محیط‌های خورنده، نوع پوشش و حفاظت سطحی اهمیت زیادی دارد. خرابی پوشش می‌تواند خوردگی موضعی در ساپورت یا محل تماس با لوله ایجاد کند.
توجه به اتصال زمین و الزامات منطقه خطر
در محیط‌های مستعد انفجار، طراحی باید الزامات الکتریکی و ایمنی پروژه را نیز دربر بگیرد. در صورت نیاز، پیوستگی الکتریکی و مسیر مناسب برای تخلیه بار الکتریکی باید توسط متخصص مربوطه بررسی شود.
بازرسی دوره‌ای
شل‌شدن پیچ‌ها، زنگ‌زدگی، ترک جوش، تغییر شکل، خوردگی و جابه‌جایی ساپورت باید در برنامه بازرسی دوره‌ای بررسی شود.
سناریوی اجرایی انتخاب ساپورت لوله گاز
فرض کنید یک خط انتقال گاز فولادی در فضای صنعتی روی سازه فلزی نصب شده است. لوله علاوه بر وزن خود، وزن گاز و عایق را نیز تحمل می‌کند و تغییرات دمایی باعث انبساط طولی آن می‌شود.
در چنین شرایطی نمی‌توان تمام نقاط خط را با یک نوع کلمپ ثابت کرد. ابتدا نقاط تحمل‌کننده بار قائم مشخص می‌شوند. سپس براساس تحلیل حرارتی و مکانیکی، نقاط Guide و در صورت نیاز Anchor یا Line Stop تعیین می‌شوند.
اگر بخشی از خط در محدوده مستعد انفجار قرار داشته باشد، مشخصات متریال و اتصالات ساپورت نیز باید با الزامات منطقه خطر و مشخصات پروژه هماهنگ شود. نتیجه مطلوب، سیستمی است که هم وزن خط را تحمل کند و هم حرکت طراحی‌شده آن را بدون ایجاد تنش غیرضروری مدیریت کند.
تفاوت ساپورت معمولی و ساپورت مخصوص خطوط گاز
ساپورت معمولی ممکن است صرفاً برای نگهداری مکانیکی لوله طراحی شده باشد، اما ساپورت مورد استفاده در خطوط گاز باید با شرایط سرویس و الزامات ایمنی سیستم هماهنگ شود.
در خطوط گاز، فشار داخلی، تغییرات دما، ارتعاش، خوردگی، الزامات منطقه خطر و اهمیت کنترل حرکت لوله می‌توانند روی انتخاب نهایی اثر بگذارند. به همین دلیل، عبارت «ساپورت گاز» به‌تنهایی مشخص‌کننده یک محصول استاندارد نیست و باید مشخصات فنی محصول با نیاز پروژه تطبیق داده شود.
چگونه یک ساپورت استاندارد برای لوله گاز انتخاب کنیم؟
برای خرید، ابتدا نوع خط و شرایط کاری را مشخص کنید. سپس قطر و جنس لوله، بار طراحی، دمای کاری، نوع سازه، شرایط محیطی و محدوده خطر تعیین شود.
پس از آن می‌توان نوع ساپورت را انتخاب کرد و ظرفیت آن را با بار طراحی مقایسه نمود. در پروژه‌های صنعتی، بررسی نقشه‌های P&ID، Pipe Support Drawing، مشخصات متریال و در صورت نیاز گزارش تحلیل تنش نیز اهمیت دارد.
استانداردهای مورد استفاده باید دقیقاً مطابق مشخصات پروژه انتخاب شوند؛ زیرا ASME B31.8، NFPA 54 و ISO 24200 کاربرد و دامنه یکسانی ندارند.
نکات مهم هنگام خرید ساپورت مخصوص لوله انتقال گاز
پیش از سفارش، اطلاعاتی مانند قطر لوله، نوع ساپورت، جنس، ضخامت، ابعاد، ظرفیت باربری، نوع پوشش و شرایط نصب را مشخص کنید. اگر محصول برای محیط مستعد انفجار در نظر گرفته شده است، مستندات مرتبط با الزامات پروژه نیز باید بررسی شود.
قیمت پایین‌تر نباید تنها معیار انتخاب باشد. کیفیت متریال، دقت ابعادی، کیفیت جوش، پوشش ضدخوردگی و قابلیت تأمین مشخصات فنی می‌توانند مستقیماً بر دوام سیستم اثر بگذارند.
همچنین در پروژه‌های صنعتی بهتر است محصولی انتخاب شود که امکان ارائه دیتاشیت، نقشه فنی، گواهی متریال یا مستندات کنترل کیفیت متناسب با الزامات خرید پروژه را داشته باشد.
جمع‌بندی
ساپورت مخصوص لوله‌های انتقال گاز باید هم‌زمان از نظر مکانیکی، حرارتی، خوردگی و ایمنی بررسی شود. طراحی مناسب این تجهیزات از جابه‌جایی کنترل‌نشده لوله جلوگیری می‌کند و بارهای ایجادشده را به شکل اصولی به سازه انتقال می‌دهد.
ASME B31.8 یکی از مراجع اصلی سیستم‌های انتقال و توزیع گاز است و موضوع ساپورت، مهاربندی و انکوریج را در چارچوب طراحی خطوط مورد توجه قرار می‌دهد. ISO 24200:2022 نیز الزامات مشخصی برای طراحی و استحکام انواع Pipe Support در پروژه‌های نفت و گاز ارائه می‌کند.
در نهایت، «ضد جرقه» بودن یک ساپورت نباید صرفاً براساس نام محصول پذیرفته شود. جنس، طراحی، پوشش، شرایط منطقه خطر، اتصال الکتریکی و استاندارد حاکم بر پروژه باید در کنار یکدیگر بررسی شوند.
سوالات متداول
آیا هر ساپورت فلزی برای لوله انتقال گاز مناسب است؟
خیر. نوع ساپورت باید براساس قطر و وزن لوله، شرایط دمایی، بارگذاری، محیط نصب و الزامات پروژه انتخاب شود.
ساپورت ضد جرقه برای لوله گاز چیست؟
به‌طور کلی، ساپورت مورد استفاده در محیط‌های مستعد انفجار باید از نظر جنس، طراحی، تماس قطعات و الزامات الکتریکی با شرایط منطقه خطر سازگار باشد. صرف درج عنوان «ضد جرقه» روی محصول، تأییدیه ایمنی ایجاد نمی‌کند.
آیا ASME B31.8 برای ساپورت لوله گاز کاربرد دارد؟
بله، ASME B31.8 چارچوب طراحی و الزامات سیستم‌های انتقال و توزیع گاز را پوشش می‌دهد و در طراحی خطوط بالای سطح زمین، موضوع ساپورت و انکوریج نیز مطرح است.
ISO 24200 چه ارتباطی با ساپورت لوله دارد؟
ISO 24200:2022 الزامات طراحی، ابعاد، متریال و استحکام Pipe Support را برای کاربردهای مشخص در پروژه‌های نفت، پتروشیمی و گاز طبیعی فراساحلی بیان می‌کند.
آیا U-Bolt برای لوله گاز مناسب است؟
U-Bolt یکی از انواع شناخته‌شده ساپورت‌های لوله است، اما مناسب‌بودن آن به بارگذاری، طراحی خط، جنس، ابعاد و شرایط نصب بستگی دارد.
فاصله ساپورت‌های لوله گاز چقدر باید باشد؟
فاصله ثابت و عمومی برای همه خطوط وجود ندارد. قطر، وزن، جنس، ضخامت، دمای طراحی، نوع سیال، شرایط سازه و بارهای واردشده باید در تعیین فاصله مناسب لحاظ شوند.
آیا ساپورت لوله گاز باید ضدزنگ باشد؟
در بسیاری از محیط‌ها حفاظت در برابر خوردگی اهمیت زیادی دارد، اما روش حفاظت باید براساس جنس ساپورت، شرایط محیطی، دما و مشخصات پروژه انتخاب شود.
هنگام خرید ساپورت مخصوص گاز چه مشخصاتی را بررسی کنیم؟
جنس و ضخامت، ابعاد، ظرفیت باربری، نوع پوشش، نوع اتصال، محدوده دمایی، استاندارد یا مشخصات ساخت و مستندات فنی محصول از مهم‌ترین موارد قابل بررسی هستند.
