ساپورت مخصوص لولههای انتقال گاز (ضد جرقه و استاندارد)
مقدمه
ایمنی در خطوط انتقال گاز تنها به کیفیت لولهها، شیرآلات و تجهیزات کنترلی محدود نمیشود. بخش مهمی از پایداری و امنیت این شبکهها به سیستم نگهدارنده یا ساپورت لوله وابسته است. هرگونه ضعف در طراحی، انتخاب یا نصب ساپورت میتواند باعث ایجاد تنشهای مکانیکی، لرزش، خوردگی، آسیب به اتصالات و حتی بروز حوادث خطرناک شود.
در صنایع نفت، گاز، پتروشیمی، نیروگاهها و تأسیسات شهری، استفاده از ساپورت مخصوص لولههای انتقال گاز (ضد جرقه و استاندارد) بهعنوان یکی از الزامات فنی و ایمنی شناخته میشود. این نوع ساپورتها با هدف جلوگیری از ایجاد اصطکاکهای خطرناک، کنترل ارتعاشات و تحمل بارهای استاتیکی و دینامیکی طراحی میشوند.
انتخاب صحیح ساپورت ضد جرقه علاوه بر افزایش عمر خطوط انتقال، نقش مهمی در رعایت استانداردهای بینالمللی ایمنی و کاهش هزینههای تعمیرات و نگهداری دارد. به همین دلیل آشنایی با ویژگیها، استانداردها، انواع و اصول نصب این تجهیزات برای مهندسان و مجریان پروژه ضروری است.
ساپورت مخصوص لولههای انتقال گاز چیست؟
ساپورت لوله انتقال گاز مجموعهای از قطعات نگهدارنده است که وظیفه تحمل وزن لوله، سیال درون آن، تجهیزات جانبی و نیروهای واردشده از محیط را بر عهده دارد.
در خطوط گاز، شرایط با بسیاری از سیستمهای تأسیساتی متفاوت است. وجود گازهای قابل اشتعال باعث میشود هرگونه جرقه ناشی از اصطکاک فلز با فلز یا برخورد تجهیزات به یک ریسک جدی تبدیل شود. به همین علت در این سیستمها از ساپورتهای ضد جرقه یا Spark Resistant استفاده میشود.
این تجهیزات معمولاً دارای پوششهای خاص، لایههای عایق یا قطعات غیرجرقهزا هستند که احتمال ایجاد جرقه را به حداقل میرسانند.
ساپورت مخصوص لولههای انتقال گاز (ضد جرقه و استاندارد) چیست؟

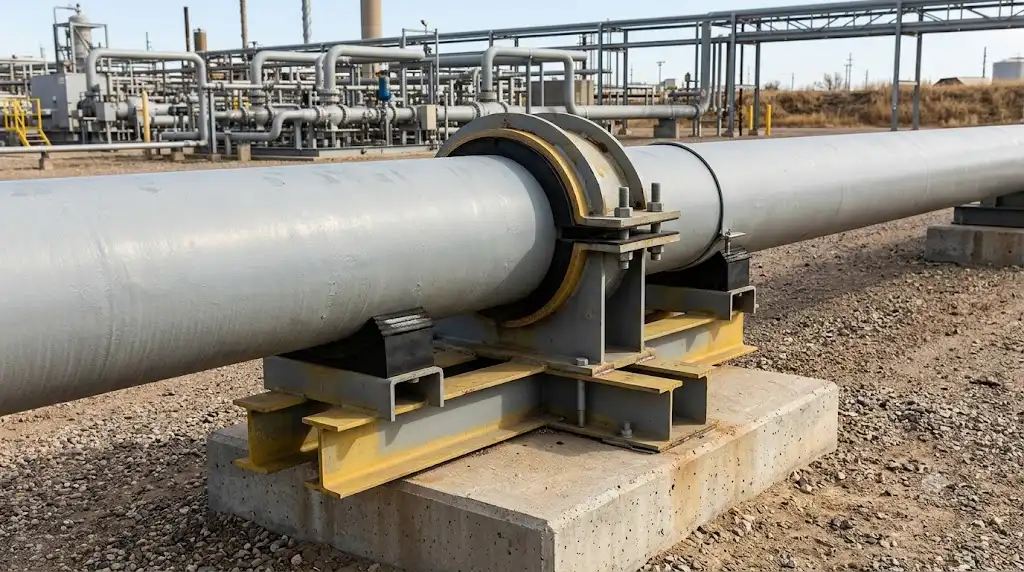

ساپورت مخصوص لولههای انتقال گاز نوعی سیستم نگهدارنده ایمن است که برای تحمل وزن خطوط گاز، کنترل ارتعاشات و جلوگیری از ایجاد جرقه طراحی میشود. این ساپورتها مطابق استانداردهای صنعتی ساخته شده و در پالایشگاهها، پتروشیمیها، ایستگاههای تقلیل فشار و خطوط انتقال گاز مورد استفاده قرار میگیرند.

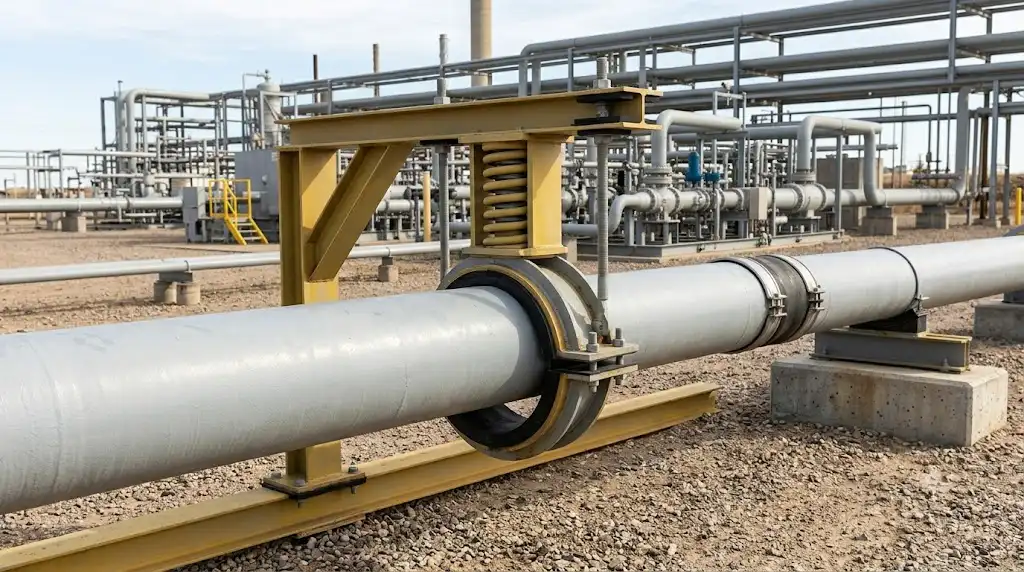

اهمیت استفاده از ساپورت ضد جرقه در خطوط گاز
وجود گازهای قابل اشتعال باعث میشود کوچکترین نقص در سیستم نگهداری لولهها به یک تهدید بالقوه تبدیل شود.
از سوی دیگر، خطوط انتقال گاز تحت تأثیر تغییرات دمایی، فشار داخلی، لرزش تجهیزات و نیروهای محیطی قرار دارند. چنانچه ساپورت مناسبی استفاده نشود، احتمال آسیب به شبکه افزایش پیدا میکند.
مهمترین دلایل استفاده از ساپورت استاندارد عبارتاند از:
- جلوگیری از ایجاد جرقه
- افزایش ایمنی خطوط انتقال
- کاهش تنشهای مکانیکی
- کنترل ارتعاشات
- جلوگیری از تغییر شکل لوله
- افزایش طول عمر تجهیزات
- کاهش هزینههای تعمیرات
ویژگیهای فنی ساپورت ضد جرقه
تمام ساپورتها برای خطوط گاز مناسب نیستند. تجهیزات مورد استفاده در این حوزه باید دارای ویژگیهای فنی خاصی باشند.
مقاومت مکانیکی بالا
ساپورت باید توان تحمل وزن لوله، سیال و بارهای اضافی را داشته باشد.
مقاومت در برابر خوردگی
محیطهای صنعتی اغلب دارای شرایط خورنده هستند. بنابراین استفاده از پوششهای مقاوم اهمیت زیادی دارد.
جلوگیری از اصطکاک فلز با فلز
بسیاری از ساپورتهای ضد جرقه دارای لایههای عایق یا پدهای محافظ هستند.
تحمل تغییرات دمایی
خطوط انتقال گاز ممکن است در معرض دماهای بسیار بالا یا پایین قرار گیرند.
سازگاری با استانداردهای صنعتی
رعایت الزامات بینالمللی یکی از مهمترین معیارهای انتخاب این تجهیزات محسوب میشود.
انواع ساپورت مورد استفاده در خطوط انتقال گاز
انتخاب نوع ساپورت به شرایط پروژه، قطر لوله، فشار کاری و نوع مسیر بستگی دارد.
ساپورت ثابت (Anchor Support)
این نوع ساپورت حرکت لوله را محدود میکند و برای کنترل انبساط و انقباض در نقاط مشخص استفاده میشود.
ساپورت متحرک (Sliding Support)
امکان حرکت کنترلشده لوله را فراهم میکند و از ایجاد تنش اضافی جلوگیری مینماید.

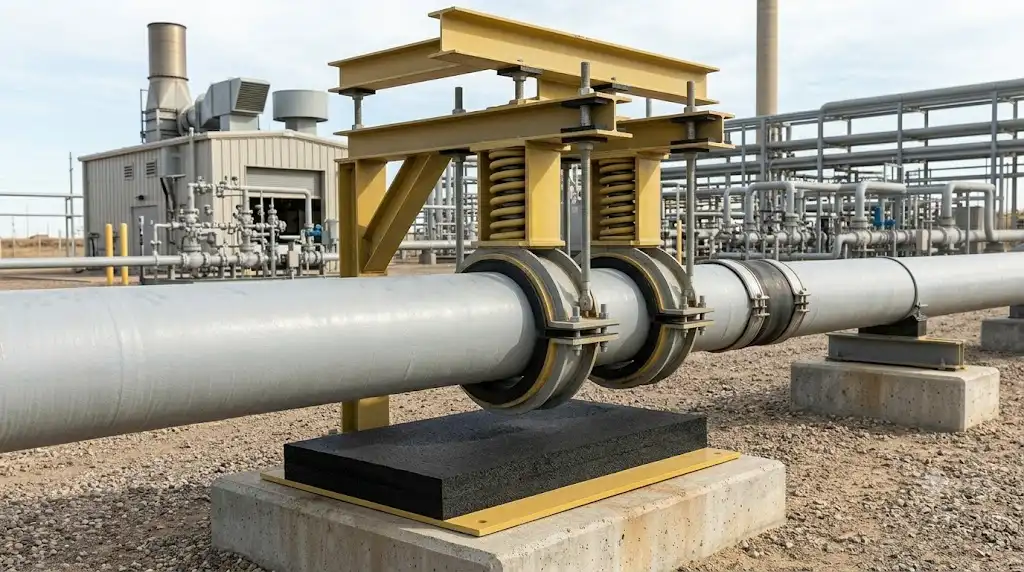

ساپورت فنری (Spring Support)
برای جذب ارتعاشات و جبران تغییرات بار در خطوط حساس به کار میرود.
ساپورت آویز (Hanger Support)
زمانی استفاده میشود که لولهها از سقف یا سازههای مرتفع آویزان شوند.
ساپورت غلتکی (Roller Support)
این مدل امکان جابهجایی طولی لوله را فراهم کرده و نیروهای ناشی از انبساط حرارتی را کاهش میدهد.
مواد اولیه مورد استفاده در ساپورتهای ضد جرقه
جنس ساپورت تأثیر مستقیمی بر عملکرد و ایمنی آن دارد.
فولاد گالوانیزه گرم
مقاومت بالایی در برابر خوردگی دارد و در بسیاری از پروژهها استفاده میشود.
فولاد ضد زنگ
برای محیطهای خورنده و شرایط سخت صنعتی گزینه مناسبی محسوب میشود.
آلیاژهای غیرجرقهزا
در برخی پروژههای حساس از آلیاژهای ویژه برای کاهش احتمال جرقه استفاده میشود.
پلیمرهای مهندسی
قطعات پلیمری در نقاط تماس با لوله میتوانند اصطکاک و سایش را کاهش دهند.

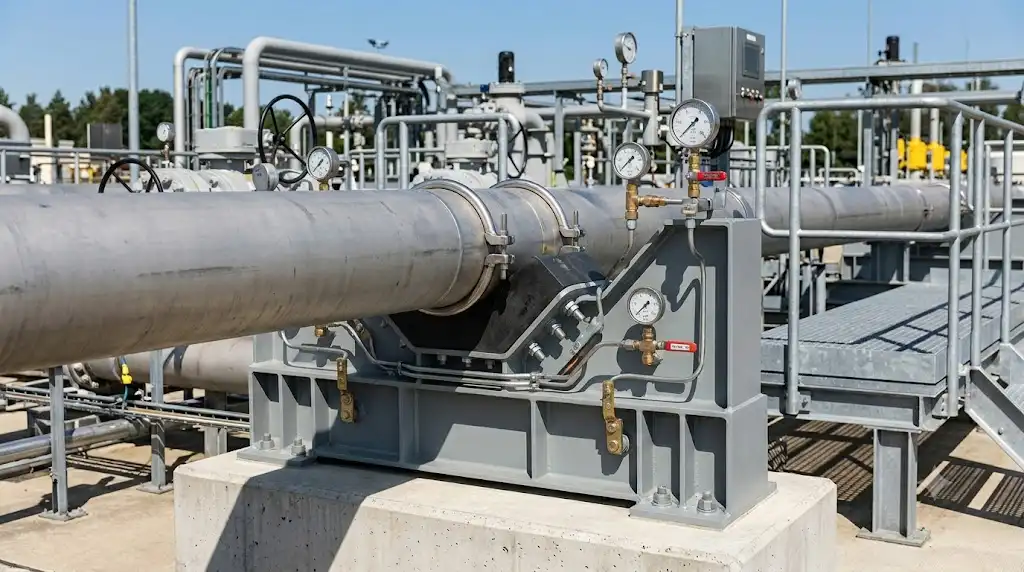

استانداردهای مهم برای ساپورت لولههای انتقال گاز
رعایت استانداردها در خطوط گاز یک الزام قانونی و فنی محسوب میشود.
استاندارد ASME B31.8
یکی از مهمترین استانداردهای طراحی و بهرهبرداری خطوط انتقال گاز است.
استاندارد MSS-SP-58
الزامات مربوط به طراحی و ساخت ساپورتهای لوله را مشخص میکند.
استاندارد MSS-SP-69
به انتخاب و جانمایی صحیح ساپورتها میپردازد.
استاندارد MSS-SP-89
راهنمای نصب و اجرای ساپورتهای لوله را ارائه میدهد.
استاندارد API
بسیاری از پروژههای نفت و گاز بر اساس الزامات API طراحی و اجرا میشوند.
نحوه انتخاب ساپورت مناسب برای خطوط گاز
انتخاب صحیح نیازمند بررسی چندین پارامتر فنی است.
قطر لوله
افزایش قطر موجب افزایش وزن و بار وارده به ساپورت میشود.
فشار کاری
خطوط فشار بالا نیازمند طراحی مقاومتر هستند.
دمای سیال
تغییرات دما مستقیماً بر میزان انبساط و انقباض لوله اثر میگذارد.
طول مسیر
هرچه طول خط بیشتر باشد، تعداد و نوع ساپورتها اهمیت بیشتری پیدا میکند.
شرایط محیطی
رطوبت، مواد خورنده و شرایط آبوهوایی باید در انتخاب تجهیزات لحاظ شوند.

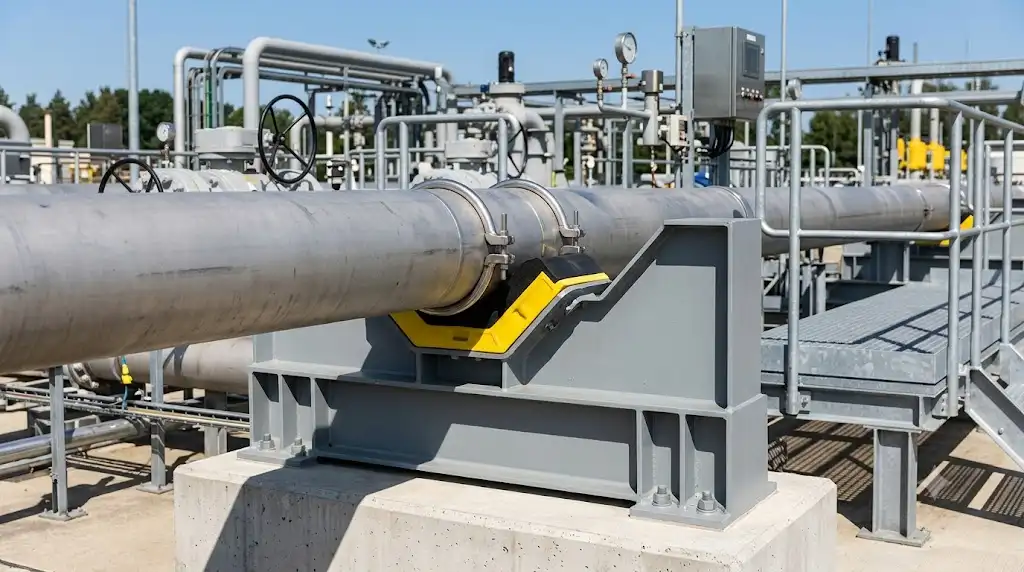

اصول طراحی فاصله ساپورتها
یکی از مهمترین عوامل در عملکرد صحیح شبکه، تعیین فاصله استاندارد بین ساپورتها است.
اگر فاصله بیش از حد باشد، لوله دچار خمش و تغییر شکل خواهد شد. از سوی دیگر، کاهش بیش از اندازه فاصله باعث افزایش هزینه پروژه میشود.
عوامل مؤثر بر فاصله ساپورتها شامل موارد زیر است:
- قطر لوله
- ضخامت لوله
- وزن سیال
- دمای کاری
- نوع ساپورت
- شرایط بهرهبرداری
محاسبات دقیق معمولاً توسط نرمافزارهای مهندسی و بر اساس استانداردهای معتبر انجام میشود.

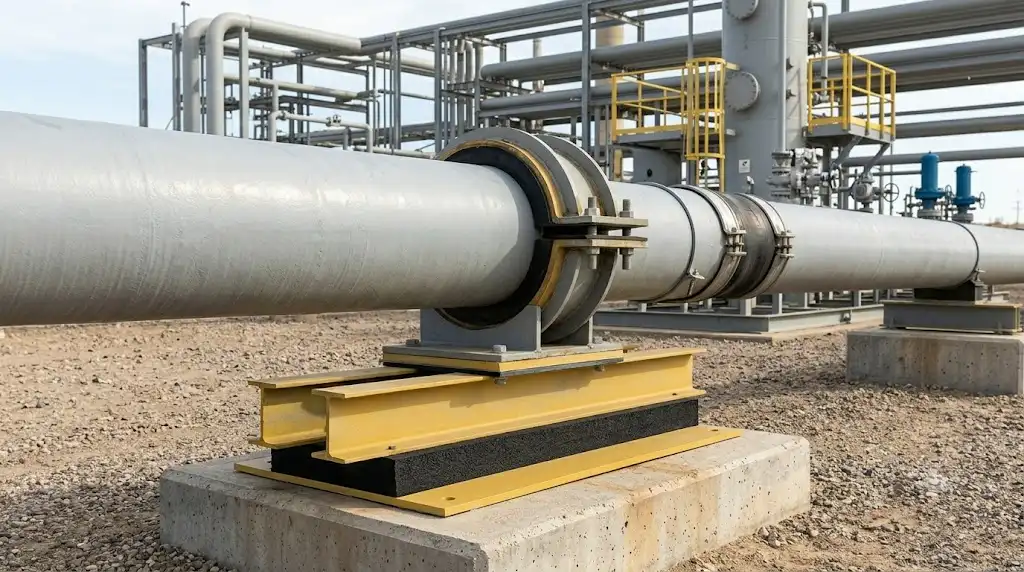

مراحل نصب ساپورت ضد جرقه
اجرای اصولی به اندازه انتخاب تجهیزات اهمیت دارد.
مرحله اول: بررسی نقشههای اجرایی
تمام نقاط نصب باید مطابق نقشه تأییدشده مشخص شوند.
مرحله دوم: آمادهسازی سازه
سازه نگهدارنده باید توان تحمل بارهای طراحیشده را داشته باشد.
مرحله سوم: نصب قطعات اصلی
ساپورتها در محل تعیینشده نصب میشوند.
مرحله چهارم: کنترل همراستایی
تراز بودن و هممحوری لولهها بررسی میشود.
مرحله پنجم: بازرسی نهایی
تمام اتصالات، پیچها و قطعات محافظ کنترل میشوند.
خطاهای رایج در اجرای ساپورت خطوط گاز
برخی اشتباهات اجرایی میتوانند ایمنی کل سیستم را تحت تأثیر قرار دهند.
انتخاب ساپورت نامتناسب
عدم توجه به بار واقعی یکی از متداولترین خطاها است.
حذف قطعات ضد جرقه
گاهی به دلیل کاهش هزینهها از قطعات غیراستاندارد استفاده میشود.
فاصلهگذاری نادرست
این موضوع باعث ایجاد تنشهای اضافی در خط لوله خواهد شد.
بیتوجهی به انبساط حرارتی
عدم پیشبینی حرکت لوله موجب آسیب به اتصالات میشود.

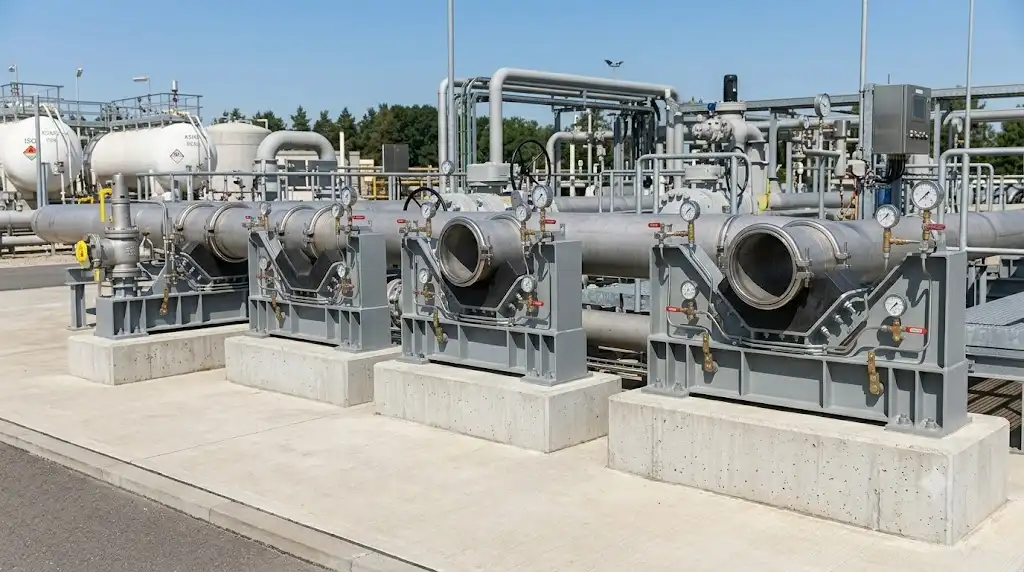

عدم بازرسی دورهای
فرسودگی تدریجی تجهیزات بدون بازدید منظم قابل تشخیص نخواهد بود.
۵ راهکار برای افزایش ایمنی ساپورتهای خطوط انتقال گاز
۱. استفاده از تجهیزات دارای گواهینامه معتبر
محصولات استاندارد عملکرد مطمئنتری دارند.
۲. اجرای بازرسی دورهای
کنترل منظم وضعیت ساپورتها از بروز مشکلات جلوگیری میکند.
۳. استفاده از پوششهای ضد خوردگی
محافظت از قطعات فلزی موجب افزایش طول عمر تجهیزات میشود.
۴. رعایت فاصله استاندارد نصب
جانمایی صحیح تنشهای وارد بر خط را کاهش میدهد.
۵. طراحی توسط متخصصان تأسیسات و پایپینگ
محاسبات مهندسی دقیق نقش کلیدی در ایمنی سیستم دارد.
سناریوی اجرایی واقعی
در یک ایستگاه تقلیل فشار گاز شهری، بخشی از خطوط انتقال به دلیل استفاده از ساپورتهای فرسوده دچار لرزش شدید شده بود. بررسیهای فنی نشان داد که تعدادی از نقاط نگهدارنده فاقد قطعات ضد جرقه بوده و فاصله برخی ساپورتها نیز مطابق استاندارد نبود.
پس از بازطراحی شبکه نگهدارنده و جایگزینی ساپورتهای استاندارد ضد جرقه، میزان ارتعاشات به شکل محسوسی کاهش یافت. علاوه بر آن، نتایج پایش دورهای نشان داد تنشهای مکانیکی وارد بر اتصالات نیز کمتر شده است. این اصلاحات ضمن افزایش ایمنی، هزینههای تعمیرات سالانه مجموعه را کاهش داد.
مزایای استفاده از ساپورت استاندارد در خطوط انتقال گاز
انتخاب تجهیزات استاندارد تنها یک الزام ایمنی نیست، بلکه مزایای اقتصادی قابل توجهی نیز به همراه دارد.
از مهمترین مزایا میتوان به موارد زیر اشاره کرد:
- کاهش هزینه تعمیرات
- افزایش عمر خطوط انتقال
- جلوگیری از نشتیهای احتمالی
- کاهش ارتعاشات
- بهبود عملکرد سیستم
- رعایت الزامات ایمنی و بازرسی
- کاهش ریسک توقف تولید
جمعبندی
ساپورت مخصوص لولههای انتقال گاز (ضد جرقه و استاندارد) یکی از مهمترین اجزای سیستم پایپینگ در صنایع نفت، گاز و پتروشیمی محسوب میشود. این تجهیزات وظیفه تحمل بار، کنترل ارتعاشات، جلوگیری از ایجاد جرقه و افزایش ایمنی خطوط را بر عهده دارند. انتخاب صحیح نوع ساپورت، رعایت استانداردهای بینالمللی، طراحی مهندسی و اجرای اصولی میتواند از بروز خسارات سنگین جلوگیری کرده و بهرهوری شبکه انتقال گاز را افزایش دهد.
سوالات متداول
ساپورت ضد جرقه چیست؟
نوعی نگهدارنده لوله است که با استفاده از مواد و طراحی ویژه، احتمال ایجاد جرقه را کاهش میدهد.
چرا استفاده از ساپورت استاندارد در خطوط گاز ضروری است؟
زیرا ایمنی، دوام و عملکرد صحیح شبکه به کیفیت سیستم نگهدارنده وابسته است.
مهمترین استاندارد طراحی ساپورت خطوط گاز چیست؟
استاندارد ASME B31.8 یکی از مهمترین مراجع طراحی خطوط انتقال گاز محسوب میشود.
آیا همه ساپورتهای فلزی ضد جرقه هستند؟
خیر. برای دستیابی به ویژگی ضد جرقه باید از طراحی و متریال مخصوص استفاده شود.
فاصله ساپورتهای لوله چگونه تعیین میشود؟
این فاصله بر اساس قطر لوله، وزن سیال، دما و شرایط بهرهبرداری محاسبه میشود.
ساپورت متحرک چه کاربردی دارد؟
امکان حرکت کنترلشده لوله را فراهم میکند و تنشهای ناشی از انبساط حرارتی را کاهش میدهد.
چه عواملی باعث خرابی ساپورتها میشود؟
خوردگی، بارگذاری نامناسب، ارتعاشات شدید و عدم نگهداری دورهای از مهمترین عوامل هستند.
آیا بازرسی دورهای ساپورتها الزامی است؟
بله، در صنایع نفت و گاز بازرسی منظم یکی از الزامات مهم ایمنی محسوب میشود.
