ساپورت‌های مخصوص خطوط تولید و کارگاه‌های صنعتی؛ انواع، کاربردها و نکات انتخاب
ساپورت‌های مخصوص خطوط تولید و کارگاه‌های صنعتی از اجزای مهم در اجرای ایمن و منظم تأسیسات، خطوط لوله، کابل‌ها، کانال‌ها و تجهیزات جانبی محسوب می‌شوند. این تجهیزات با انتقال و توزیع صحیح وزن، کنترل ارتعاش و جلوگیری از جابه‌جایی مسیرها، نقش مستقیمی در افزایش ایمنی و دوام سیستم‌های صنعتی دارند. انتخاب نوع ساپورت باید بر اساس وزن تجهیزات، شرایط محیطی، نوع بار، جنس سازه، دمای کاری و نحوه اتصال انجام شود.
در محیط‌هایی مانند کارخانه‌های تولیدی، پالایشگاه‌ها، نیروگاه‌ها، کارگاه‌های صنعتی و خطوط مونتاژ، استفاده از ساپورت نامناسب می‌تواند باعث افتادگی لوله، افزایش ارتعاش، ایجاد تنش در اتصالات و حتی آسیب به تجهیزات شود. به همین دلیل، طراحی و نصب ساپورت صنعتی باید بخشی از فرآیند مهندسی و اجرای تأسیسات در نظر گرفته شود.
ساپورت صنعتی چیست؟
ساپورت صنعتی یک سازه یا قطعه نگهدارنده است که برای تحمل وزن و تثبیت لوله‌ها، کابل‌ها، کانال‌ها، تجهیزات و سایر اجزای تأسیسات صنعتی مورد استفاده قرار می‌گیرد. این قطعات می‌توانند به کف، سقف، دیوار، تیرآهن یا سازه‌های فلزی متصل شوند.
برخلاف نگهدارنده‌های سبک ساختمانی، ساپورت‌های خطوط تولید معمولاً باید بارهای استاتیکی و دینامیکی قابل‌توجهی را تحمل کنند. همچنین برخی مدل‌ها برای کنترل حرکت ناشی از انبساط حرارتی، لرزش دستگاه‌ها یا تغییرات فشار طراحی می‌شوند.
اهمیت ساپورت‌های مخصوص خطوط تولید
پایداری خطوط تولید تا حد زیادی به نحوه مهاربندی تجهیزات و مسیرهای تأسیساتی وابسته است. هرچه سرعت، فشار، دما یا وزن سیستم بیشتر باشد، حساسیت انتخاب ساپورت نیز افزایش پیدا می‌کند.
مهم‌ترین مزایای استفاده از ساپورت صنعتی استاندارد عبارت‌اند از:
- تحمل و انتقال مناسب بار
- جلوگیری از تغییر شکل و افتادگی خطوط
- کاهش ارتعاش و حرکت ناخواسته
- افزایش ایمنی کارکنان و تجهیزات
- کاهش فشار واردشده به اتصالات
- افزایش عمر مفید خطوط لوله و کابل‌کشی
- ایجاد نظم در مسیرهای تأسیساتی
- ساده‌تر شدن عملیات تعمیر و نگهداری
از سوی دیگر، فاصله نامناسب میان ساپورت‌ها می‌تواند باعث افزایش خمش و تنش در مسیر شود. بنابراین تعداد ساپورت به‌تنهایی معیار مناسبی برای ارزیابی یک سیستم نیست و محل نصب، ظرفیت باربری و نوع اتصال نیز اهمیت دارد.

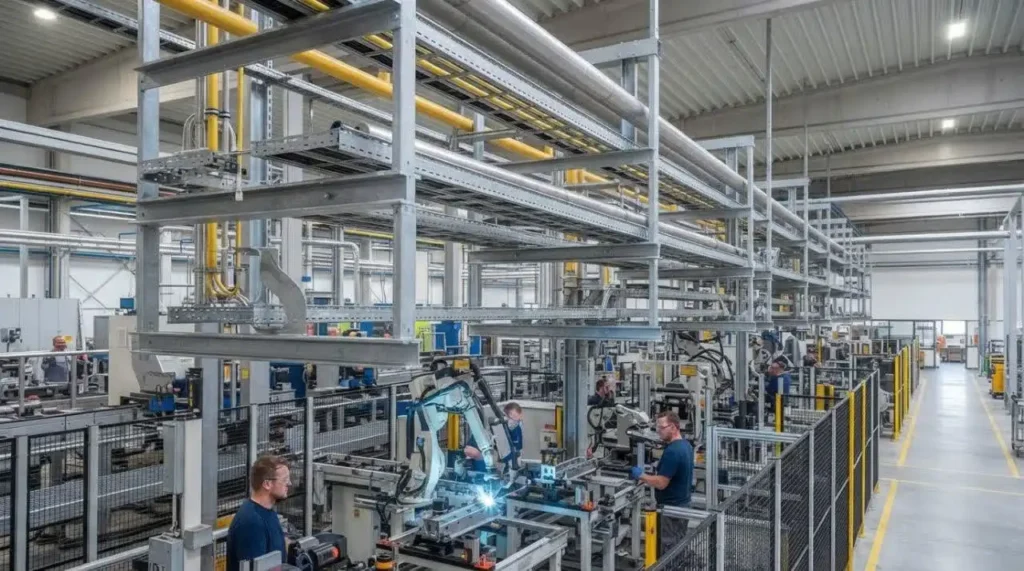

انواع ساپورت مورد استفاده در کارگاه‌های صنعتی
با توجه به نوع کاربرد، ساپورت‌های صنعتی در مدل‌های مختلفی تولید می‌شوند. هر مدل برای شرایط مشخصی مناسب است و نمی‌توان یک نوع نگهدارنده را برای تمام خطوط تولید به کار برد.

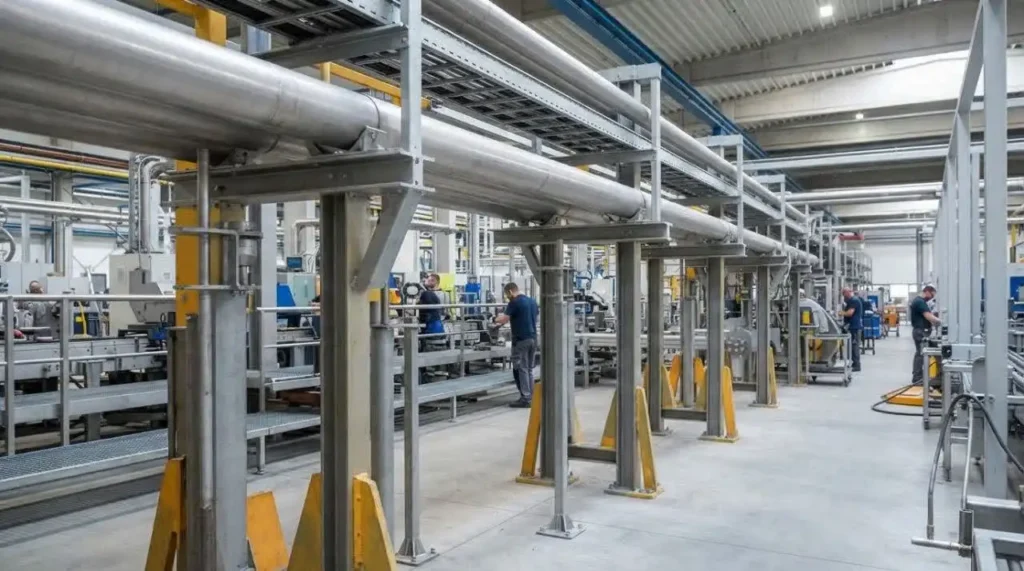

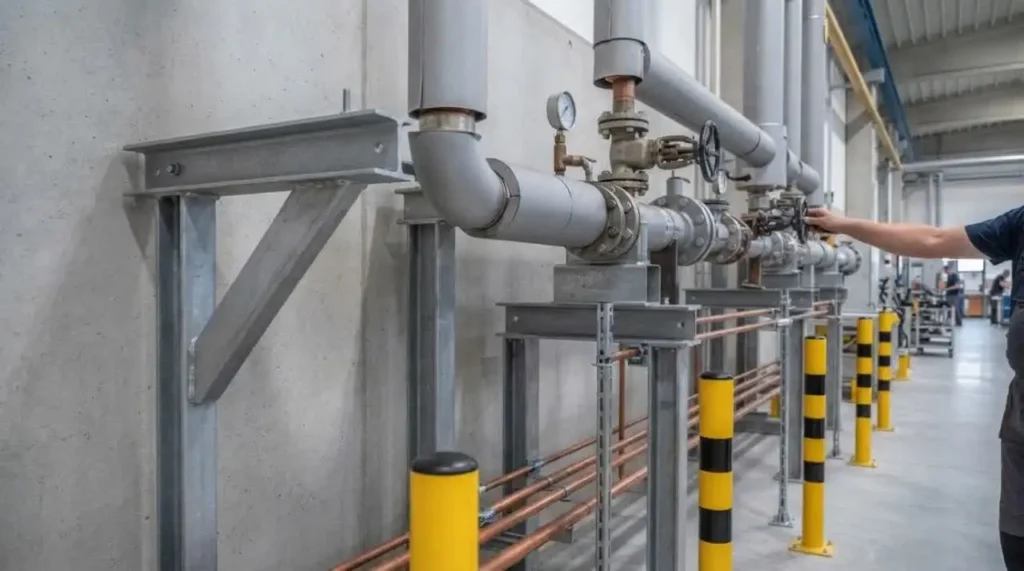

ساپورت لوله
ساپورت لوله برای نگهداری خطوط انتقال سیالات، بخار، آب، گاز و مواد فرآیندی استفاده می‌شود. طراحی این قطعات باید وزن لوله، وزن سیال، عایق، دمای کاری و حرکات احتمالی خط را در نظر بگیرد.
مدل‌های مختلفی مانند ساپورت ثابت، لغزشی، آویز و گاید در سیستم‌های صنعتی استفاده می‌شوند. انتخاب هر مدل به رفتار مکانیکی خط و شرایط بهره‌برداری وابسته است.

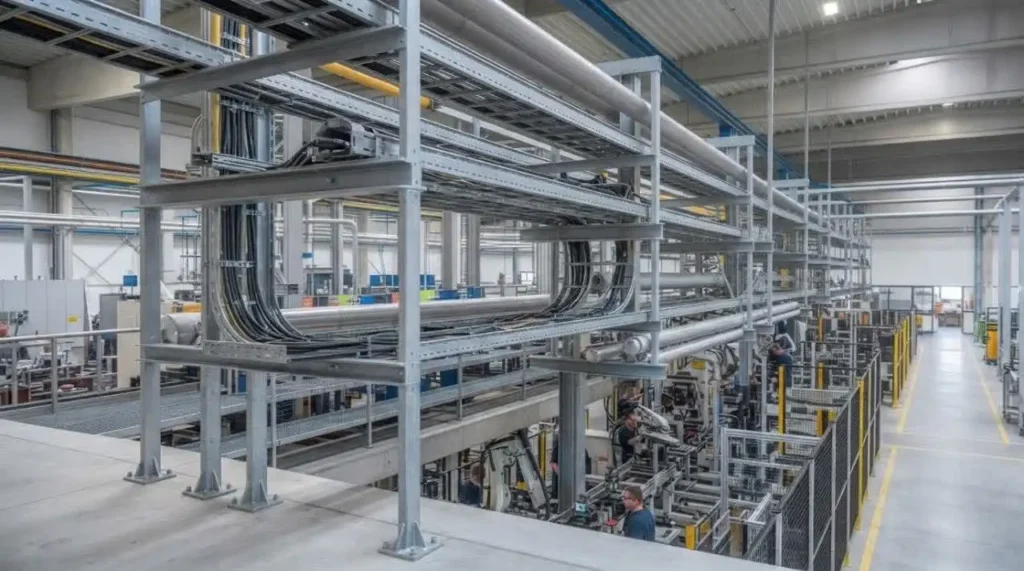

ساپورت کابل و سینی کابل
در کارگاه‌ها و کارخانه‌ها، مسیرهای کابل برق و کنترل معمولاً در ارتفاع نصب می‌شوند. ساپورت سینی کابل باید وزن سینی، کابل‌ها و فاصله بین نقاط نگهداری را تحمل کند.
استفاده از مقاطع گالوانیزه یا پوشش‌های مقاوم در برابر خوردگی برای محیط‌های مرطوب و خورنده اهمیت بیشتری دارد.
ساپورت کانال
کانال‌های تهویه، اگزاست و انتقال هوا نیز به سیستم نگهدارنده مناسب نیاز دارند. وزن کانال، ابعاد مقطع، ضخامت ورق، جریان هوا و شرایط نصب در تعیین فاصله و نوع ساپورت مؤثر هستند.

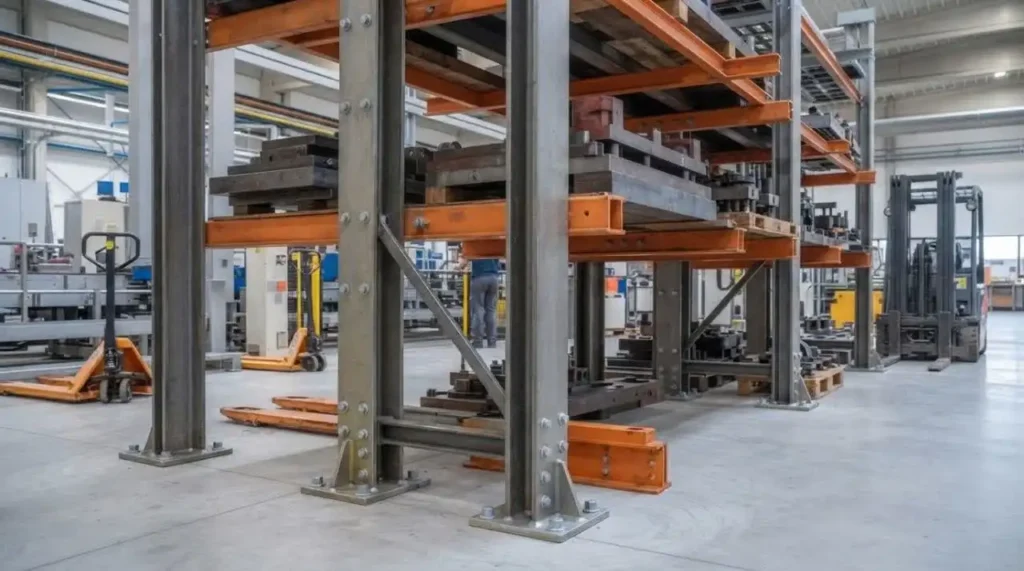

ساپورت تجهیزات صنعتی
برخی تجهیزات مانند پمپ، موتور، تابلو، کمپرسور و تجهیزات جانبی به پایه یا فریم اختصاصی نیاز دارند. در این حالت، علاوه بر وزن دستگاه، ارتعاش و نیروهای دینامیکی نیز باید بررسی شوند.
استانداردهای مهم در طراحی ساپورت صنعتی
استاندارد مورد استفاده به نوع تأسیسات و صنعت مربوط بستگی دارد. برای خطوط لوله فرآیندی، استانداردهای مرتبط با طراحی و اجرای پایپینگ مانند ASME B31.1 و ASME B31.3 در بسیاری از پروژه‌های صنعتی مورد توجه قرار می‌گیرند.
در سیستم‌های ساختمانی و تأسیسات مکانیکی نیز استانداردها و دستورالعمل‌های مربوط به بارگذاری، اتصالات، مقاومت مصالح و الزامات نصب باید بررسی شوند. انتخاب استاندارد صرفاً بر اساس نام محصول صحیح نیست؛ شرایط پروژه تعیین می‌کند چه ضوابطی باید اعمال شوند.
پارامترهای اصلی در بررسی فنی شامل ظرفیت باربری، تنش مجاز، خمش، ارتعاش، خوردگی، انبساط حرارتی و نوع اتصال است.
عوامل مؤثر در انتخاب ساپورت خطوط تولید
انتخاب ساپورت صنعتی باید بر اساس مجموعه‌ای از عوامل انجام شود، نه فقط اندازه ظاهری قطعه.
وزن و ظرفیت باربری
اولین معیار، محاسبه بار واردشده به ساپورت است. وزن خود لوله یا تجهیز، سیال داخل آن، عایق، شیرآلات و متعلقات باید در محاسبات لحاظ شوند.
دمای کاری
تغییرات دما موجب انبساط و انقباض خطوط فلزی می‌شود. اگر مسیر بدون در نظر گرفتن حرکت حرارتی مهاربندی شود، تنش اضافی به لوله و اتصالات منتقل خواهد شد.
ارتعاش
دستگاه‌هایی مانند پمپ، کمپرسور و موتور می‌توانند نیروهای دینامیکی ایجاد کنند. ساپورت چنین تجهیزاتی باید علاوه بر بار استاتیکی، شرایط ارتعاشی سیستم را نیز پوشش دهد.
شرایط محیطی
رطوبت، مواد شیمیایی، گردوغبار، حرارت و فضای باز روی انتخاب جنس و پوشش ساپورت تأثیر دارند. در محیط‌های خورنده، استفاده از فولاد دارای پوشش مناسب یا متریال مقاوم‌تر می‌تواند عمر سازه را افزایش دهد.
روش اتصال
ساپورت می‌تواند به وسیله پیچ‌ومهره، انکر، جوش یا اتصالات مکانیکی به سازه متصل شود. نوع اتصال باید متناسب با بار و جنس محل نصب انتخاب شود.
مراحل انتخاب و اجرای ساپورت صنعتی
برای رسیدن به یک سیستم نگهدارنده مطمئن، فرآیند انتخاب را می‌توان در چند مرحله انجام داد.
۱. شناسایی مسیر و تجهیزات
ابتدا مسیر لوله، کابل، کانال یا تجهیز مشخص می‌شود. اطلاعاتی مانند طول مسیر، قطر، وزن، دمای کاری و نقاط اتصال باید جمع‌آوری شوند.
۲. تعیین نوع بار
بارهای ثابت و متحرک از یکدیگر تفکیک می‌شوند. وزن تجهیزات و سیال نمونه‌ای از بارهای استاتیکی هستند، در حالی که ارتعاش و نیروهای ناشی از عملکرد دستگاه می‌توانند ماهیت دینامیکی داشته باشند.
۳. تعیین فاصله ساپورت‌ها
فاصله مناسب به نوع لوله یا سازه، وزن، قطر، شرایط نصب و الزامات فنی وابسته است. فاصله یکسان برای تمام خطوط قابل توصیه نیست.
۴. انتخاب جنس و پوشش
فولاد کربنی، فولاد گالوانیزه و فولاد زنگ‌نزن از گزینه‌های رایج هستند. محیط نصب باید پیش از انتخاب متریال بررسی شود.
۵. کنترل نهایی اتصال
پس از نصب، استحکام اتصال، تراز بودن مسیر، عدم وجود خمش غیرمجاز و امکان دسترسی برای تعمیرات باید بررسی شود.
۵ راهکار کاربردی برای افزایش عملکرد ساپورت‌های صنعتی
۱. بارگذاری واقعی را محاسبه کنید.
اتکا به وزن اسمی لوله یا تجهیز کافی نیست. سیال، عایق، شیرآلات و متعلقات نیز بخشی از بار نهایی هستند.

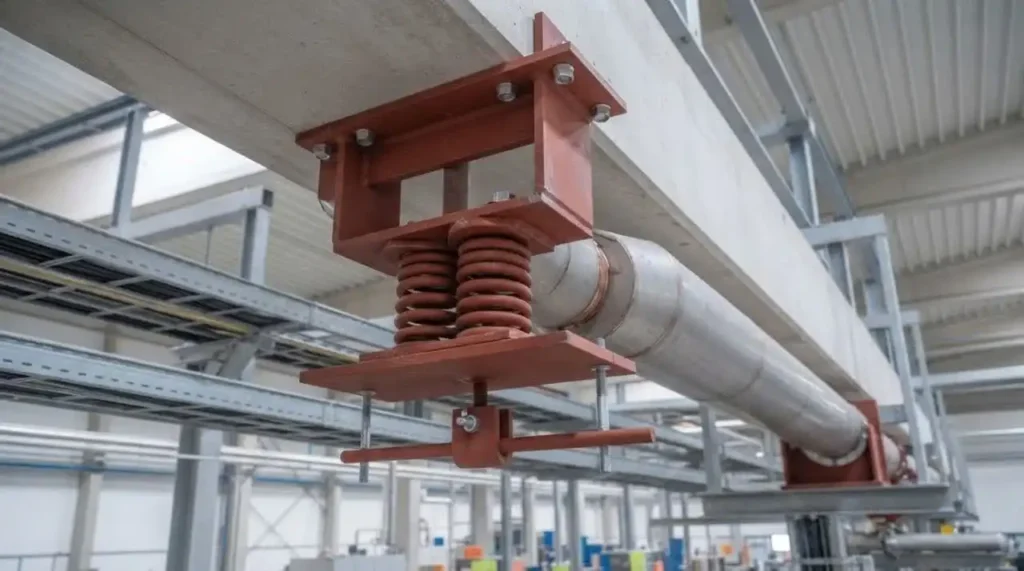

۲. حرکت حرارتی را در طراحی لحاظ کنید.
در خطوط گرم، استفاده صحیح از ساپورت ثابت، لغزشی و گاید می‌تواند از انتقال تنش اضافی به تجهیزات جلوگیری کند.
۳. جنس ساپورت را با محیط تطبیق دهید.
برای محیط‌های مرطوب، خورنده یا فضای باز، مقاومت در برابر خوردگی باید یکی از معیارهای اصلی انتخاب باشد.
۴. نقاط پرارتعاش را جداگانه بررسی کنید.
نزدیکی ساپورت به تجهیزات دوار باید با توجه به نیروهای دینامیکی و شرایط عملکردی سیستم انجام شود.
۵. امکان تعمیر و بازرسی را حفظ کنید.
ساپورت نباید دسترسی به شیرها، فلنج‌ها، کابل‌ها یا تجهیزات حساس را دشوار کند. طراحی مناسب باید علاوه بر استحکام، نگهداری آینده سیستم را نیز در نظر بگیرد.
خطاهای رایج در اجرای ساپورت خطوط تولید
یکی از اشتباهات متداول، استفاده از ساپورت یکسان برای تمام بخش‌های کارخانه است. تفاوت وزن، دما و نوع تجهیزات باعث می‌شود هر قسمت به راهکار متناسب با شرایط خودش نیاز داشته باشد.
فاصله‌گذاری بیش از حد نیز می‌تواند موجب افتادگی مسیر و افزایش تنش شود. در مقابل، افزایش بی‌دلیل تعداد ساپورت‌ها همیشه به معنای عملکرد بهتر نیست و ممکن است حرکت طبیعی خط را محدود کند.
استفاده از جوشکاری غیراصولی، انتخاب پیچ با ظرفیت نامناسب، بی‌توجهی به خوردگی و نصب ساپورت روی سازه ضعیف از دیگر خطاهای مهم هستند. چنین مشکلاتی ممکن است در زمان بهره‌برداری و تحت بار واقعی خود را نشان دهند.
سناریوی اجرایی؛ ساپورت‌گذاری یک خط تولید
فرض کنید در یک کارخانه تولیدی، خط انتقال آب فرآیندی در ارتفاع اجرا شده است. مسیر شامل لوله فولادی، عایق، چند شیر و اتصالات مختلف است و در نزدیکی آن نیز یک پمپ صنعتی فعالیت می‌کند.
در مرحله نخست، وزن کلی مسیر و اجزای آن مشخص می‌شود. سپس نقاطی که به پمپ و تجهیزات متصل هستند از نظر ارتعاش بررسی خواهند شد. برای قسمت‌های مناسب می‌توان از ساپورت‌های ثابت یا نگهدارنده‌های معمول استفاده کرد و در نقاطی که حرکت حرارتی وجود دارد، جزئیات لغزشی یا هدایت‌کننده متناسب در نظر گرفت.
چنین رویکردی باعث می‌شود بار به شکل کنترل‌شده به سازه منتقل شود و حرکت خط نیز محدودتر از حد مجاز نشود.
تفاوت ساپورت صنعتی و ساپورت ساختمانی
ساپورت‌های ساختمانی معمولاً برای بارهای سبک‌تر و شرایط قابل پیش‌بینی‌تر طراحی می‌شوند، در حالی که ساپورت خطوط تولید ممکن است هم‌زمان با وزن بالا، ارتعاش، حرارت، فشار و خوردگی مواجه باشد.
همچنین در محیط صنعتی، دسترسی برای تعمیرات و امکان توسعه خطوط اهمیت بیشتری دارد. به همین دلیل، طراحی ساپورت صنعتی باید بخشی از طراحی کلی تأسیسات و سازه محسوب شود.
چرا کیفیت ساخت ساپورت اهمیت دارد؟
کیفیت متریال، ضخامت قطعات، دقت ابعادی، کیفیت جوش و نوع پوشش سطحی مستقیماً بر عملکرد ساپورت تأثیر می‌گذارند. یک قطعه ظاهراً مشابه ممکن است به دلیل تفاوت ضخامت یا کیفیت فولاد، ظرفیت باربری متفاوتی داشته باشد.
کنترل کیفیت جوش، بررسی پوشش گالوانیزه یا رنگ صنعتی و کنترل ابعاد قطعات پیش از نصب می‌تواند احتمال خرابی زودهنگام را کاهش دهد.
جمع‌بندی
ساپورت‌های مخصوص خطوط تولید و کارگاه‌های صنعتی نقش مهمی در پایداری، ایمنی و افزایش عمر خطوط لوله، کابل‌ها، کانال‌ها و تجهیزات دارند. انتخاب این قطعات باید بر پایه وزن، شرایط حرارتی، ارتعاش، محیط نصب، نوع اتصال و الزامات استاندارد انجام شود.
طراحی اصولی، فاصله‌گذاری مناسب و انتخاب متریال مقاوم، سه عامل اساسی برای دستیابی به یک سیستم نگهدارنده مطمئن هستند. در نهایت، بهترین ساپورت لزوماً سنگین‌ترین یا گران‌ترین گزینه نیست؛ بلکه قطعه‌ای است که ظرفیت باربری و شرایط عملکردی آن با نیاز واقعی خط تولید مطابقت داشته باشد.
سوالات متداول
ساپورت مخصوص خطوط تولید چه کاربردی دارد؟
برای نگهداری و تثبیت لوله‌ها، کابل‌ها، کانال‌ها و تجهیزات صنعتی استفاده می‌شود و از افتادگی، جابه‌جایی و انتقال بار نامناسب جلوگیری می‌کند.
فاصله بین ساپورت‌های صنعتی چقدر است؟
فاصله ثابت و عمومی برای همه سیستم‌ها وجود ندارد. قطر و وزن خط، جنس لوله، نوع سیال، دمای کاری و شرایط نصب باید بررسی شوند.
آیا ساپورت صنعتی باید گالوانیزه باشد؟
در محیط‌های مرطوب، فضای باز یا شرایط مستعد خوردگی، استفاده از پوشش گالوانیزه می‌تواند مقاومت قطعه در برابر خوردگی را افزایش دهد.
برای خطوط لوله گرم چه نوع ساپورتی مناسب است؟
نوع ساپورت باید با توجه به میزان انبساط حرارتی و حرکت خط تعیین شود. استفاده ترکیبی از ساپورت‌های ثابت، لغزشی و هدایت‌کننده در طراحی‌های مناسب رایج است.
آیا ساپورت تجهیزات دوار با ساپورت لوله تفاوت دارد؟
بله. تجهیزات دوار مانند پمپ و کمپرسور علاوه بر وزن، نیرو و ارتعاش ایجاد می‌کنند؛ بنابراین طراحی پایه و نگهدارنده آنها باید شرایط دینامیکی را نیز در نظر بگیرد.
مهم‌ترین عامل در انتخاب ساپورت صنعتی چیست؟
ظرفیت باربری و تطابق طراحی ساپورت با شرایط واقعی بهره‌برداری از مهم‌ترین عوامل هستند. دما، خوردگی، ارتعاش و نوع اتصال نیز باید هم‌زمان بررسی شوند.
آیا می‌توان ساپورت صنعتی را مستقیماً به هر سازه‌ای متصل کرد؟
خیر. سازه محل اتصال باید توان تحمل بار منتقل‌شده را داشته باشد و روش اتصال نیز متناسب با جنس و ظرفیت سازه انتخاب شود.
ساپورت نامناسب چه مشکلاتی ایجاد می‌کند؟
افتادگی لوله، افزایش ارتعاش، آسیب به اتصالات، انتقال تنش به تجهیزات، خوردگی موضعی و کاهش عمر سیستم از پیامدهای احتمالی طراحی یا اجرای نامناسب ساپورت هستند.
