بست عایقدار (CBI) چگونه از آسیب به عایق حرارتی لوله جلوگیری میکند؟
بست عایقدار (CBI) برای نگهداری لولههایی طراحی شده است که به عایق حرارتی یا برودتی مجهز هستند و قرار است بدون فشردگی، پارگی یا ایجاد پل حرارتی مهار شوند. ساختار این نوع بست، تماس مستقیم فلز نگهدارنده با سطح عایق را کاهش میدهد و فشار بار را به شکل کنترلشدهتری منتقل میکند. به همین دلیل، استفاده صحیح از CBI میتواند به حفظ عملکرد عایق، کاهش اتلاف انرژی و افزایش عمر سیستم لولهکشی کمک کند.
آسیب عایق فقط یک مشکل ظاهری نیست. فشردهشدن موضعی، پارگی روکش، نفوذ رطوبت و ایجاد پل حرارتی میتواند ضریب انتقال حرارت را افزایش دهد و عملکرد واقعی سیستم را از مقدار طراحیشده دور کند. این موضوع در خطوط آب سرد، سیستمهای HVAC، لولههای آب گرم و تأسیسات صنعتی اهمیت بیشتری دارد.

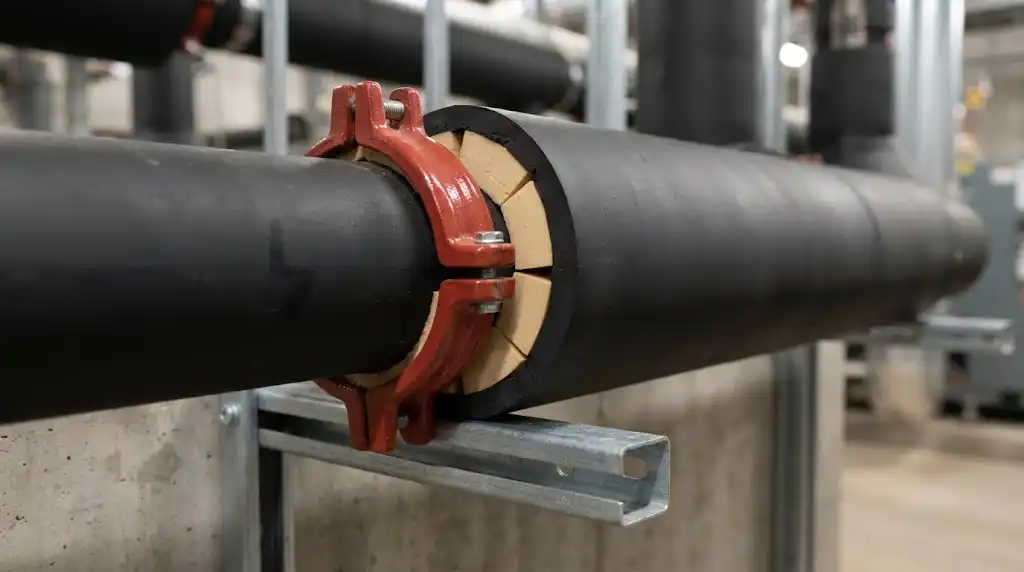

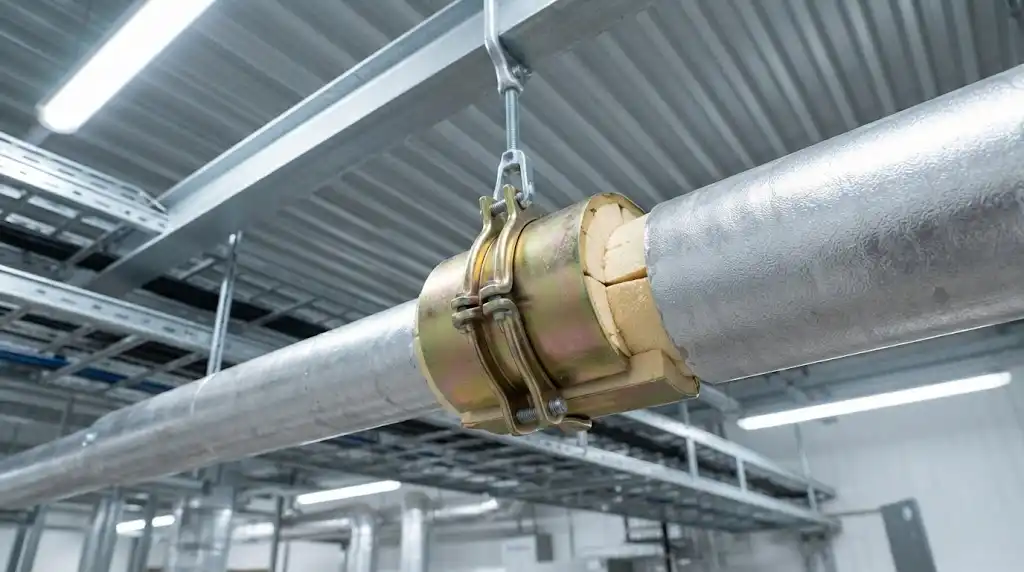

بست عایقدار CBI چیست؟
بست عایقدار CBI نوعی نگهدارنده لوله است که برای نصب خطوط دارای عایق طراحی شده و معمولاً دارای بخش عایق یا لایه محافظ بین بدنه فلزی بست و سطح لوله است. این ساختار، فشار مکانیکی را بهتر توزیع میکند و مانع از آن میشود که لبه یا بدنه سخت بست مستقیماً عایق را تحت فشار قرار دهد.
در یک بست معمولی، نیروی فشاری میتواند به یک نقطه کوچک از عایق منتقل شود. چنین تمرکزی به مرور زمان باعث لهشدگی یا تغییر شکل عایق خواهد شد. CBI با ایجاد یک سطح تماس مناسبتر، این فشار را کنترل میکند.
نوع، ضخامت و جنس بخش عایق بست باید متناسب با شرایط کاری انتخاب شود. دمای سیال، جنس عایق، وزن خط، قطر لوله و شرایط محیطی از عوامل اصلی در این انتخاب هستند.
چرا محافظت از عایق لوله اهمیت دارد؟
عایق حرارتی وظیفه دارد انتقال حرارت بین لوله و محیط اطراف را محدود کند. هرگونه آسیب مکانیکی میتواند پیوستگی این لایه را مختل کند و در نتیجه، مقاومت حرارتی سیستم کاهش یابد.
برای خطوط آب سرد، مسئله فقط افزایش انتقال حرارت نیست. اگر دمای سطح بیرونی عایق به نقطه شبنم نزدیک شود، احتمال تشکیل میعان افزایش پیدا میکند. رطوبت نیز میتواند به پوشش و ساختار عایق نفوذ کند و عملکرد آن را در بلندمدت کاهش دهد.
در خطوط گرم، آسیب عایق باعث افزایش اتلاف حرارت و بالا رفتن بار سیستم میشود. همچنین سطح خارجی لوله ممکن است دمای بالاتری پیدا کند و در صورت دسترسی افراد، مسائل ایمنی ایجاد شود.
بست عایقدار چگونه از آسیب به عایق حرارتی جلوگیری میکند؟
مکانیزم اصلی CBI بر پایه کنترل تماس و توزیع فشار است. زمانی که لوله توسط بست نگهداری میشود، وزن خط و نیروهای ناشی از بهرهبرداری باید به سازه منتقل شوند. اگر این انتقال مستقیماً از طریق عایق انجام شود، احتمال تغییر شکل آن بالا میرود.
CBI یک لایه یا بخش محافظ ایجاد میکند تا نیروی نگهدارنده به شکل مناسبتری منتقل شود. در مدلهای استاندارد، این بخش میتواند از عایق سخت، ماده الاستومری یا ساختارهای مهندسیشده دیگر تشکیل شده باشد.
نتیجه مطلوب زمانی به دست میآید که بست با قطر واقعی لوله و ضخامت عایق سازگار باشد. اگر اندازه بست اشتباه انتخاب شود، حتی یک مدل عایقدار نیز ممکن است باعث فشار بیش از حد یا حرکت ناخواسته لوله شود.

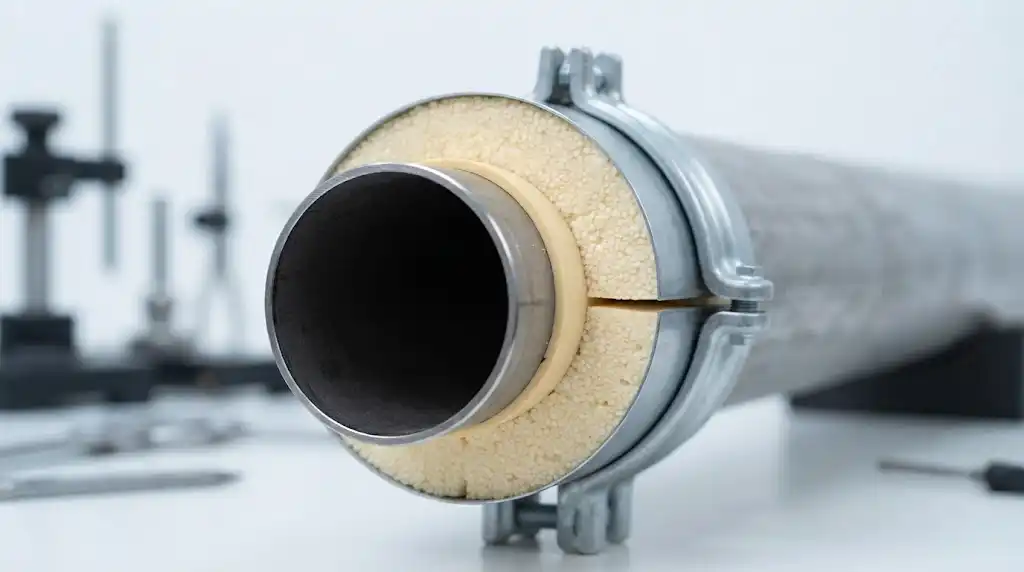

نقش CBI در جلوگیری از فشردگی عایق
فشردگی موضعی یکی از مهمترین آسیبهایی است که هنگام ساپورتکردن لولههای عایقشده اتفاق میافتد. عایقهای الیافی و برخی عایقهای سلولی در برابر فشار متمرکز حساس هستند.
وقتی بست فلزی مستقیماً روی عایق قرار گیرد، سطح تماس محدود خواهد بود. وزن لوله و نیروی سفتکاری میتواند این فشار را در ناحیه کوچکی متمرکز کند.
با استفاده از بست عایقدار، سطح تماس و نحوه انتقال نیرو کنترل میشود. در نتیجه، عایق کمتر تحت فشار موضعی قرار میگیرد و ضخامت مؤثر آن بهتر حفظ میشود.
جلوگیری از ایجاد پل حرارتی
پل حرارتی زمانی شکل میگیرد که یک مسیر با مقاومت حرارتی پایین، انتقال گرما را از میان لایه عایق افزایش دهد. بدنه فلزی بست یکی از نقاطی است که میتواند چنین مسیری ایجاد کند.
اگر فلز از بیرون تا سطح لوله بدون وقفه امتداد داشته باشد، بخشی از حرارت میتواند از مسیر بست عبور کند. این اتفاق بهخصوص در سیستمهای سرد اهمیت دارد؛ زیرا نقطه اتصال میتواند به محل تجمع رطوبت و میعان تبدیل شود.
بست عایقدار با قرار دادن یک ماده عایق در مسیر انتقال حرارت، این اثر را کاهش میدهد. میزان موفقیت به طراحی دقیق محصول و پیوستگی عایق در محل ساپورت وابسته است.

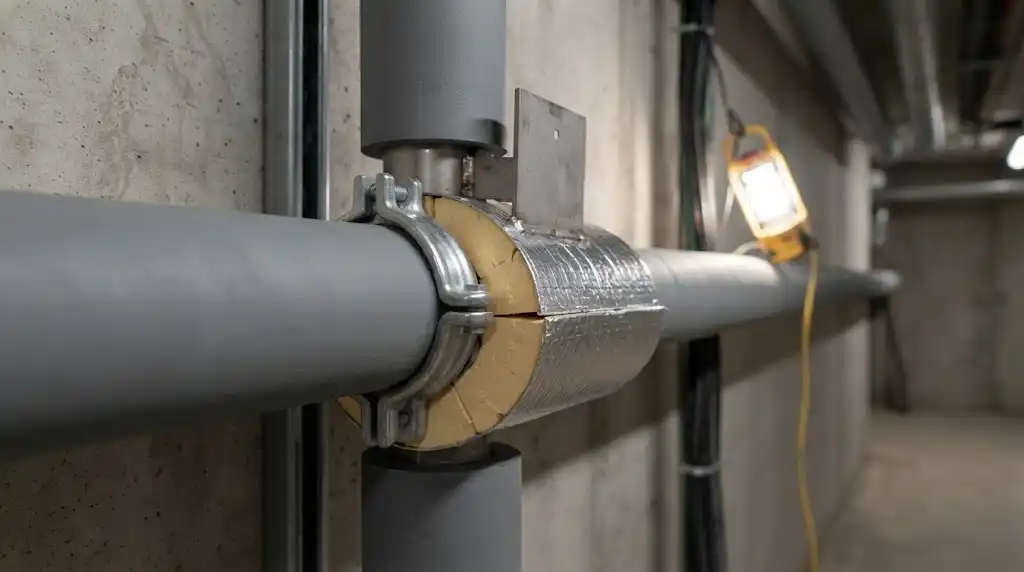

اهمیت CBI در لولههای آب سرد و سیستم HVAC
لولههای آب سرد معمولاً در معرض اختلاف دمای قابل توجه با محیط قرار دارند. اگر عایق در محل بست آسیب ببیند، سطح خارجی میتواند سردتر از نقاط مجاور شود.
چنین وضعیتی احتمال تشکیل قطرات آب روی سطح یا نفوذ رطوبت به لایه عایق را افزایش میدهد. رطوبت محبوس نیز ممکن است به مرور عملکرد حرارتی عایق را کاهش دهد.
در سیستمهای تهویه مطبوع، حفظ پیوستگی عایق اهمیت زیادی دارد. هر نقطه ضعیف در عایقکاری میتواند عملکرد انرژی سیستم را تحت تأثیر قرار دهد؛ بنابراین جزئیات نصب ساپورت باید همزمان با انتخاب عایق بررسی شود.
کاربرد بست عایقدار در لولههای آب گرم
در خطوط آب گرم، هدف اصلی عایقکاری کاهش انتقال حرارت به محیط و حفظ دمای سیال است. فشردگی عایق در محل ساپورت میتواند مقاومت حرارتی آن قسمت را کاهش دهد.
اگر تعداد زیادی ساپورت بدون توجه به جزئیات عایق نصب شوند، نقاط ضعیف متعددی در مسیر ایجاد خواهد شد. استفاده از بست مناسب، این نقاط را کنترل میکند.
از طرف دیگر، دمای کاری باید با جنس بخش عایق بست سازگار باشد. هر مادهای برای دماهای بالا مناسب نیست و انتخاب محصول صرفاً بر اساس ظاهر یا قطر لوله میتواند مشکلساز شود.
مشخصات فنی مهم هنگام انتخاب CBI
قطر لوله و ضخامت عایق
اولین پارامتر، ابعاد واقعی مجموعه لوله و عایق است. قطر اسمی لوله بهتنهایی برای انتخاب بست کافی نیست.
ضخامت عایق، نوع روکش و ساختار نهایی لوله باید در اندازهگیری لحاظ شوند. بست باید بدون ایجاد فشار غیرمجاز، لوله را در موقعیت مورد نظر نگه دارد.
ظرفیت باربری
وزن لوله، سیال، عایق و تجهیزات متصل به خط باید در تعیین ظرفیت ساپورت لحاظ شود. فاصله بین بستها نیز بر مقدار بار هر نقطه اثر میگذارد.
برای خطوط سنگین یا صنعتی، ظرفیت بست و اتصال سازهای باید مطابق محاسبات پروژه بررسی شود. استفاده از یک مدل سبک برای خط سنگین، صرفاً به دلیل مناسب بودن قطر، تصمیم درستی نیست.
محدوده دمایی
جنس عایق داخل بست باید با دمای کاری سیستم سازگار باشد. تغییر خواص مکانیکی ماده در دمای بالا یا پایین میتواند عملکرد اتصال را کاهش دهد.
در سیستمهای سرمایشی، مقاومت در برابر رطوبت و بخار نیز اهمیت زیادی دارد. در خطوط گرم، پایداری حرارتی ماده عایق اولویت بیشتری پیدا میکند.
استانداردهای مرتبط با عایقکاری و ساپورت لوله
انتخاب و نصب بست عایقدار باید با الزامات طراحی کل سیستم هماهنگ باشد. استانداردهای عایقکاری، طراحی لولهکشی، HVAC و ساپورتینگ میتوانند بسته به نوع پروژه و کاربرد مورد استناد قرار گیرند.
استانداردهایی مانند ASHRAE در زمینه عملکرد حرارتی ساختمان و سیستمهای HVAC، ASTM برای برخی ویژگیهای مواد و آزمونها و استانداردهای مرتبط با طراحی ساپورت لوله میتوانند در پروژههای تخصصی مورد توجه باشند.
در سیستمهای آتشنشانی نیز الزامات اختصاصی مانند NFPA باید بررسی شود. بنابراین نمیتوان یک مشخصات ثابت را برای تمام انواع لوله و همه پروژهها مناسب دانست.
مشخصات فنی تولیدکننده نیز اهمیت مستقیمی دارد. دامنه دمای مجاز، ظرفیت باربری، ابعاد، جنس لایه عایق و روش نصب باید از دیتاشیت محصول کنترل شود.

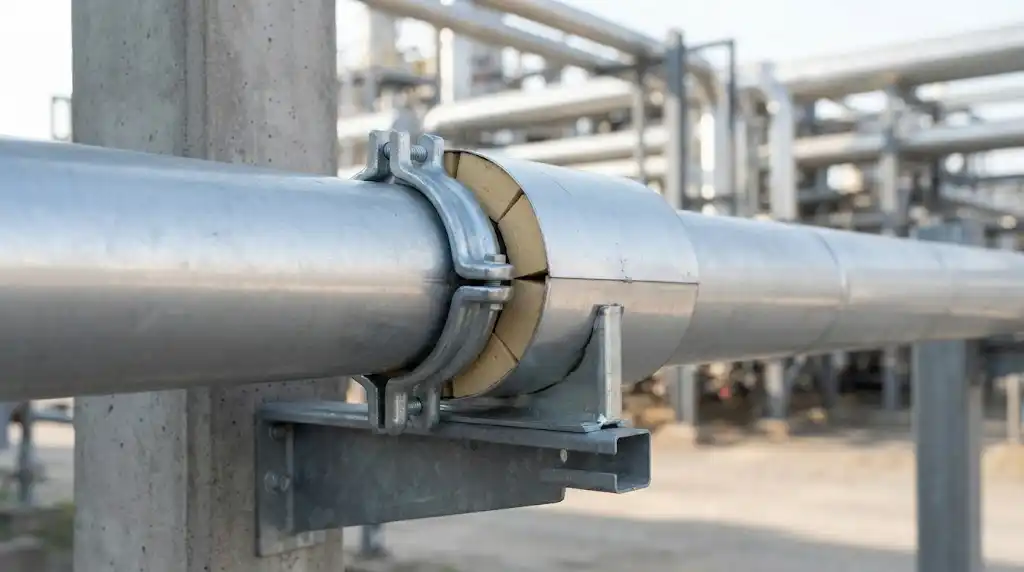

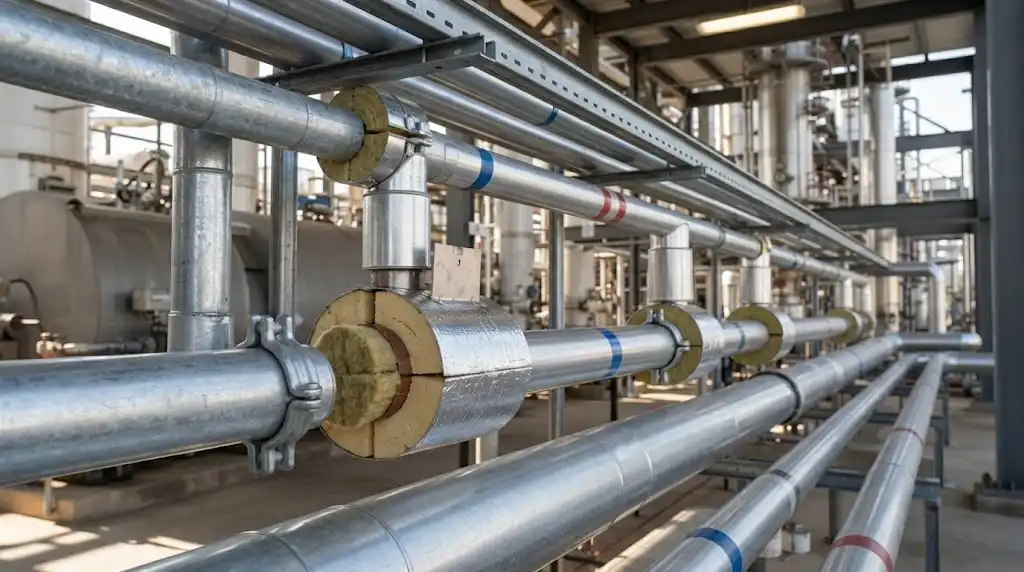

روش صحیح نصب بست عایقدار CBI
۱. بررسی شرایط لوله
ابتدا قطر خارجی لوله و ضخامت عایق اندازهگیری میشود. وجود روکش، ورق محافظ یا لایههای اضافی نیز باید در نظر گرفته شود.
سطح عایق باید سالم باشد و پیش از نصب بست، پارگی یا لهشدگی قابل توجه نداشته باشد.
۲. تعیین محل ساپورت
محل بست باید طبق نقشه تأسیسات و فاصله مجاز ساپورتها تعیین شود. نقاطی که وزن تجهیزات، شیرآلات یا اتصالات سنگین را تحمل میکنند، ممکن است به طراحی ویژه نیاز داشته باشند.
تراز مسیر و فضای مورد نیاز برای تعمیرات نیز در این مرحله بررسی میشود.
۳. قرار دادن بست بدون فشار اضافی
بست باید به شکلی روی مجموعه قرار بگیرد که بخش عایق آن بهصورت یکنواخت با لوله تماس داشته باشد. سفتکردن بیش از اندازه میتواند هدف اصلی بست عایقدار را خنثی کند.
پس از نصب اولیه، موقعیت لوله باید بررسی شود. لوله نباید در اثر بست دچار تغییر شکل یا جابهجایی غیرعادی شود.
۴. کنترل پیوستگی عایق
بعد از نصب، محل اتصال باید از نظر وجود شکاف، پارگی یا فضای باز بررسی شود. در سیستمهای سرد، بخاربندی مناسب اهمیت ویژهای دارد.
هرگونه درز باید مطابق روش عایقکاری پروژه اصلاح شود. بست مناسب بدون اجرای صحیح عایق و روکش، نمیتواند بهتنهایی از میعان جلوگیری کند.
۵. بازرسی نهایی
در پایان، ظرفیت اتصال، تراز لوله، سلامت عایق و سفتی اتصالات کنترل میشود. بررسی دورهای نیز باید در برنامه نگهداری سیستم قرار گیرد.
۵ راهکار کاربردی برای جلوگیری از آسیب عایق
۱. بست را بر اساس قطر واقعی انتخاب کنید
قطر اسمی لوله معیار کافی نیست. ضخامت عایق و روکش باید در ابعاد نهایی لحاظ شوند تا بست باعث فشردگی عایق نشود.
۲. از سفتکاری بیش از حد پرهیز کنید
اتصال محکم الزاماً به معنی اتصال بهتر نیست. نیروی بستن باید در محدوده توصیهشده محصول قرار داشته باشد.
۳. محل ساپورت را با طراحی عایق هماهنگ کنید
پیش از اجرای عایقکاری، جزئیات ساپورت مشخص شود. هماهنگی این دو عملیات از ایجاد بریدگی و اصلاحات غیراصولی جلوگیری میکند.
۴. برای خطوط سرد، بخاربندی را جدی بگیرید
پیوستگی سد بخار در محل بست باید حفظ شود. کوچکترین مسیر نفوذ بخار میتواند به تجمع رطوبت در ساختار عایق منجر شود.
۵. شرایط دمایی را هنگام خرید بررسی کنید
محصولی که برای دمای محیط طراحی شده، الزاماً برای خطوط بسیار سرد یا گرم مناسب نیست. محدوده دمای کاری CBI باید با شرایط واقعی خط مطابقت داشته باشد.
خطاهای رایج در استفاده از بست عایقدار
استفاده از بست معمولی روی لوله عایقشده یکی از رایجترین اشتباهات است. چنین روشی ممکن است در کوتاهمدت قابل اجرا به نظر برسد، اما فشار نقطهای میتواند عملکرد عایق را کاهش دهد.
خطای دوم، انتخاب بست بر اساس قطر لوله بدون توجه به عایق است. این کار باعث میشود ابعاد اتصال با قطر نهایی مجموعه هماهنگ نباشد.
سفتکردن بیش از حد نیز مشکل مهم دیگری است. فشار زیاد میتواند عایق را له کند و حتی باعث تغییر شکل آن شود.
نادیدهگرفتن پل حرارتی در خطوط سرد از دیگر ایرادات اجرایی محسوب میشود. اگر مسیر حرارتی فلزی از سد عایق عبور کند، احتمال میعان در محل اتصال افزایش مییابد.
همچنین نباید عایق را برای عبور بست بیش از حد برش داد. برشهای بزرگ، پیوستگی لایه حرارتی و بخاربند را کاهش میدهند.
سناریوی اجرایی؛ لوله آب سرد در سقف کاذب
فرض کنید چندین خط آب سرد در فضای بالای سقف کاذب یک ساختمان اداری نصب شدهاند. لولهها با عایق الاستومری پوشانده شدهاند و فضای موجود برای عبور کانال و کابل محدود است.
اگر بست فلزی معمولی مستقیماً روی عایق نصب شود، محل اتصال تحت فشار قرار میگیرد. در ادامه ممکن است ضخامت عایق کاهش پیدا کند و نقطه اتصال نسبت به سایر قسمتها دمای متفاوتی داشته باشد.
استفاده از CBI باعث میشود محل ساپورت با ساختار مناسبتری نگهداری شود. پس از نصب، بخش آسیبپذیر عایق و بخاربندی آن نیز اصلاح و یکپارچه میشود.
نتیجه مطلوب زمانی حاصل خواهد شد که فاصله ساپورتها، ظرفیت بست و ضخامت عایق نیز مطابق طراحی انتخاب شده باشند. بنابراین نقش CBI بخشی از یک راهکار کامل است، نه تنها عامل حفظ عایق.

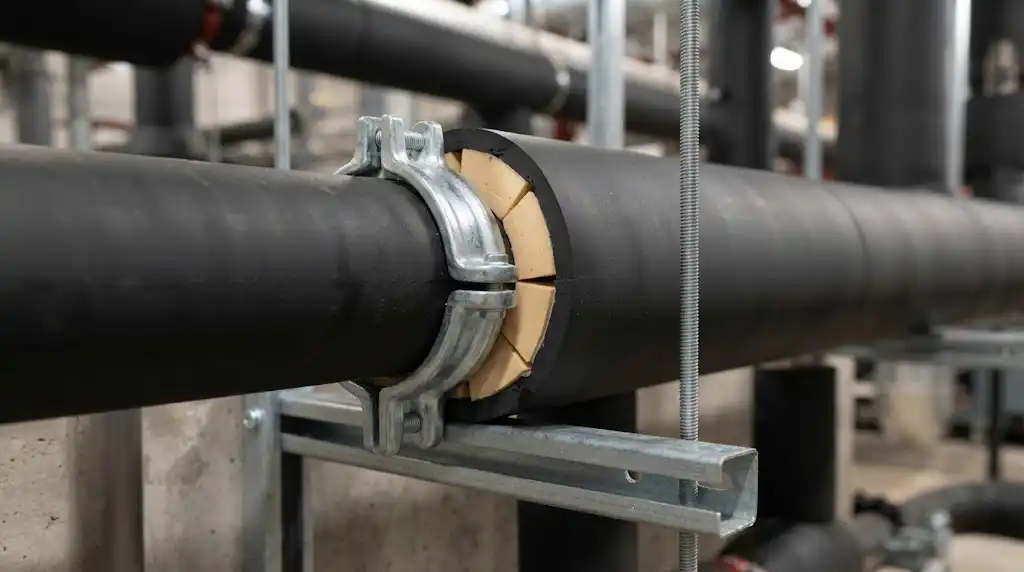

تفاوت بست معمولی و بست عایقدار
بست معمولی عمدتاً برای تثبیت مکانیکی لوله طراحی شده است. هنگامی که همین بست روی عایق قرار میگیرد، ممکن است فشار نقطهای ایجاد کند.
CBI علاوه بر مهار لوله، برای شرایطی طراحی شده که عایق باید در محل ساپورت نیز تا حد امکان محافظت شود. این تفاوت در خطوط سرد و گرم اهمیت بیشتری دارد.
با این حال، بست عایقدار جایگزین اجرای صحیح عایقکاری نیست. اگر روکش، بخاربند یا اتصالات عایق به شکل ناقص اجرا شوند، حتی بهترین بست نیز نمیتواند تمام مشکلات حرارتی سیستم را برطرف کند.
مزایای استفاده از CBI در تأسیسات
حفاظت مکانیکی از عایق، کاهش احتمال فشردگی موضعی و کنترل بهتر پل حرارتی از مهمترین مزایای این محصول هستند. در کنار آن، نصب صحیح میتواند به حفظ ظاهر منظم و یکپارچه مسیر لوله کمک کند.
کاهش نقاط آسیبپذیر عایق نیز در بلندمدت اهمیت دارد. هرچه عایق سالمتر باقی بماند، احتمال حفظ عملکرد حرارتی سیستم بیشتر خواهد بود.
برای خطوط سرد، جلوگیری از آسیب به بخاربند یک مزیت کلیدی محسوب میشود. در خطوط گرم نیز کاهش نقاط انتقال حرارت ناخواسته میتواند به بهبود عملکرد انرژی کمک کند.
چگونه کیفیت نصب CBI را ارزیابی کنیم؟
بازرسی باید از خود بست شروع نشود؛ ابتدا وضعیت کلی مسیر لوله بررسی شود. تراز، فاصله ساپورتها و وجود بار اضافی روی نقاط اتصال باید کنترل شوند.
سپس محل تماس بست با عایق بررسی میشود. هرگونه فرورفتگی شدید، پارگی یا تغییر شکل غیرعادی نشانه نیاز به اصلاح است.
در خطوط آب سرد، وجود رطوبت یا قطرات آب اطراف ساپورت باید جدی گرفته شود. چنین علائمی ممکن است نشانه آسیب به عایق یا قطعشدن پیوستگی بخاربند باشد.
جمعبندی
بست عایقدار CBI با ایجاد یک اتصال مناسب میان لوله عایقشده و سازه، از واردشدن فشار مستقیم و نامناسب به عایق جلوگیری میکند. کنترل فشردگی، کاهش پل حرارتی و حفظ پیوستگی عایق در محل ساپورت، مهمترین دلایل استفاده از این نوع بست هستند.
انتخاب صحیح محصول باید بر اساس قطر واقعی مجموعه، ضخامت عایق، وزن خط، دمای کاری، شرایط محیطی و ظرفیت اتصال انجام شود. اجرای دقیق نیز به اندازه انتخاب محصول اهمیت دارد؛ زیرا سفتکاری بیش از حد یا آسیب به بخاربند میتواند عملکرد سیستم را کاهش دهد.
در نهایت، CBI زمانی بیشترین کارایی را دارد که همراه با طراحی اصولی ساپورت، عایقکاری استاندارد و کنترل دورهای اجرا شود. چنین رویکردی به حفظ عملکرد حرارتی لوله و افزایش دوام سیستم تأسیسات کمک میکند.
سوالات متداول
بست عایقدار CBI چه کاری انجام میدهد؟
CBI لوله عایقشده را به سازه متصل میکند و با کنترل تماس و توزیع فشار، احتمال فشردگی و آسیب مکانیکی عایق را کاهش میدهد.
آیا بست عایقدار برای لولههای آب سرد مناسب است؟
بله، در صورت انتخاب مدل مناسب میتواند برای لولههای آب سرد و سیستمهای HVAC استفاده شود. حفظ پیوستگی عایق و بخاربندی در این کاربرد اهمیت زیادی دارد.
آیا CBI از ایجاد پل حرارتی جلوگیری میکند؟
طراحی عایقدار بست میتواند انتقال حرارت از مسیر اتصال را کاهش دهد، اما میزان عملکرد آن به ساختار محصول و نحوه اجرای کامل عایقکاری وابسته است.
آیا میتوان به جای CBI از بست معمولی استفاده کرد؟
برای لولههای عایقشده، بست معمولی ممکن است باعث فشردگی عایق و ایجاد نقطه حرارتی شود. انتخاب نوع بست باید مطابق طراحی و مشخصات فنی سیستم انجام شود.
هنگام انتخاب CBI چه عواملی اهمیت دارند؟
قطر واقعی لوله، ضخامت عایق، وزن مجموعه، دمای کاری، شرایط محیطی، ظرفیت باربری و مشخصات اتصال از مهمترین عوامل هستند.
آیا سفتکردن بیشتر بست باعث عملکرد بهتر آن میشود؟
خیر. سفتکاری بیش از حد میتواند عایق را فشرده یا تخریب کند. نیروی اتصال باید در محدوده مجاز محصول و متناسب با کاربرد باشد.
CBI برای لولههای آب گرم هم کاربرد دارد؟
در صورت سازگاری محدوده دمایی بست با دمای کاری خط، امکان استفاده وجود دارد. جنس بخش عایق و ظرفیت مکانیکی محصول باید پیش از نصب بررسی شود.
آیا استفاده از CBI بهتنهایی از میعان جلوگیری میکند؟
خیر. جلوگیری از میعان به طراحی مناسب عایق، ضخامت کافی، کنترل دمای سطح و اجرای صحیح بخاربند وابسته است. بست عایقدار فقط یکی از اجزای این سیستم محسوب میشود.
