بست لوله تکپایه با قابلیت رگلاژ عمودی (CBP)؛ انتخاب مناسب برای لولههای زیرسقفی
بست لوله تکپایه با قابلیت رگلاژ عمودی (CBP) یکی از تجهیزات کاربردی برای مهار و نگهداری لولههای تأسیساتی در مسیرهای زیرسقفی است. امکان تنظیم ارتفاع این بست، اجرای دقیقتر خطوط لوله را ساده میکند و در شرایطی که فاصله لوله تا سقف یا سازه ثابت نیست، مزیت قابلتوجهی به شمار میرود. ساختار تکپایه نیز ضمن اشغال فضای کمتر، امکان نصب سریع و منظم لوله را فراهم میسازد.
انتخاب بست مناسب فقط به قطر لوله محدود نمیشود. وزن لوله، نوع سیال، فاصله ساپورتها، جنس سازه، شرایط محیطی، میزان ارتعاش و الزامات طراحی تأسیسات همگی باید هنگام انتخاب بست لوله در نظر گرفته شوند. در چنین شرایطی، مدل CBP میتواند برای سیستمهای مکانیکی و تأسیسات ساختمانی که نیاز به تنظیم ارتفاع دارند، گزینهای عملی و مهندسیشده باشد.
بست لوله تکپایه CBP چیست؟

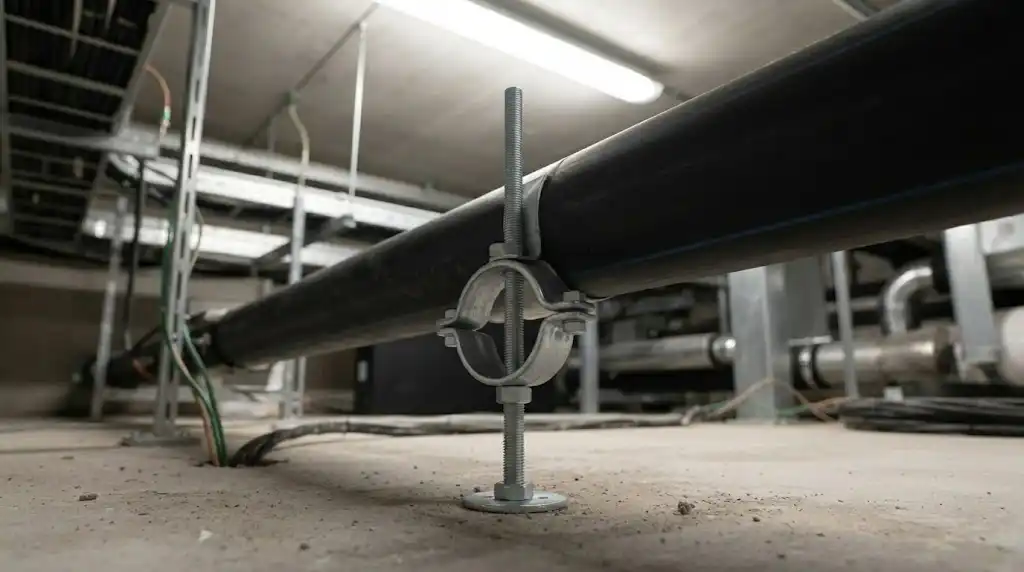

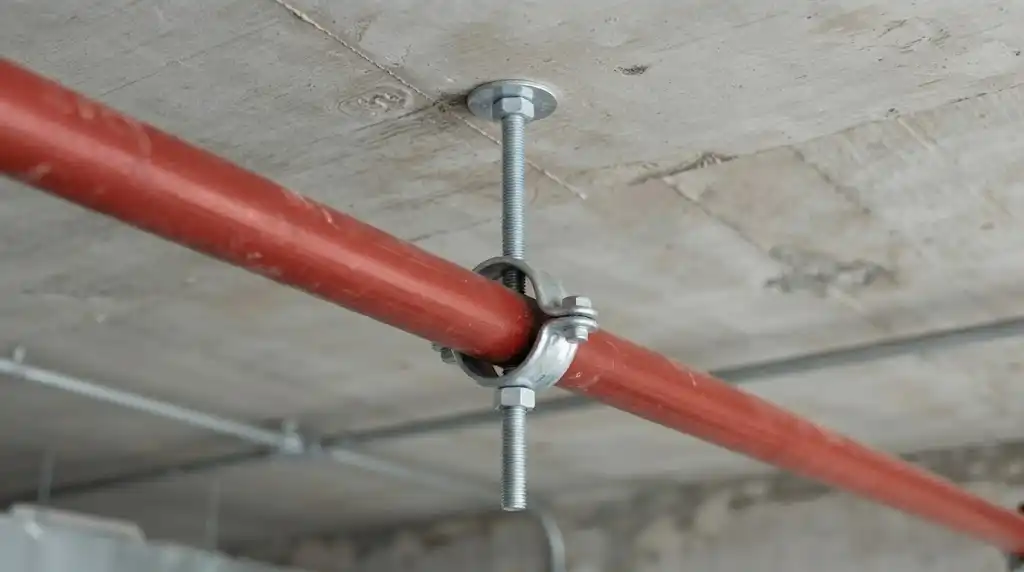

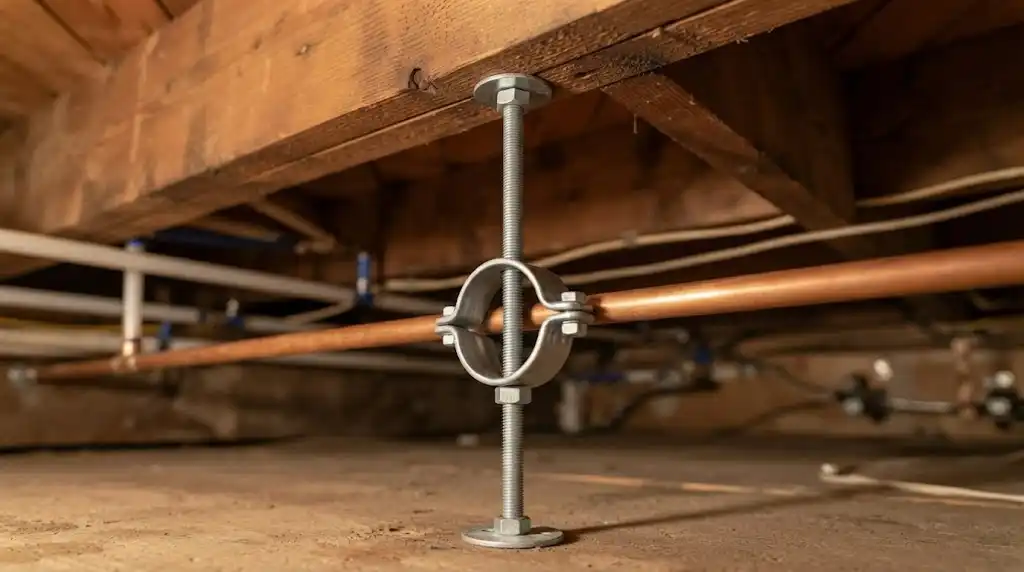

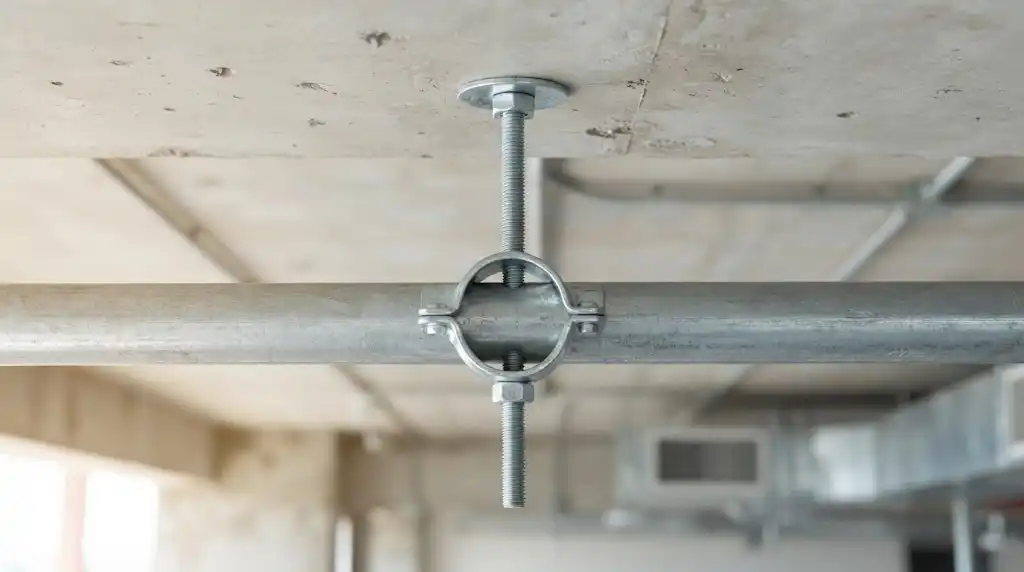

بست لوله تکپایه CBP نوعی نگهدارنده مکانیکی برای تثبیت لوله روی سقف یا سازههای بالاسری است که به یک پایه عمودی مجهز میشود. ویژگی اصلی این محصول، قابلیت رگلاژ عمودی است؛ یعنی موقعیت لوله نسبت به سطح زیرین سازه را میتوان تا محدوده طراحیشده تنظیم کرد.
برخلاف یک بست ثابت، مدل قابل تنظیم امکان اصلاح تراز لوله را هنگام نصب فراهم میکند. این ویژگی بهخصوص در سقفهایی که ارتفاع تیرها، دالها یا نقاط اتصال یکسان نیست، باعث کاهش نیاز به تغییرات اضافی در مسیر لوله میشود.
از نظر اجرایی، مجموعه CBP معمولاً از بدنه بست، پایه رزوهای یا اتصال عمودی و اجزای اتصالدهنده تشکیل میشود. ابعاد و ظرفیت هر مدل باید متناسب با قطر و وزن خط لوله انتخاب شود تا اتصال نهایی از نظر مکانیکی پایدار باقی بماند.
چرا رگلاژ عمودی در لولهکشی زیرسقفی اهمیت دارد؟
مسیرهای زیرسقفی معمولاً با چندین محدودیت همزمان مواجه هستند. عبور کانال تهویه، سینی کابل، لولههای اطفای حریق، سیستم سرمایش و گرمایش و سایر تأسیسات باعث میشود تعیین ارتفاع دقیق هر خط اهمیت زیادی داشته باشد.
رگلاژ عمودی امکان میدهد لوله بدون جابهجایی محل اتصال اصلی، در ارتفاع مطلوب قرار بگیرد. نتیجه این کار میتواند کاهش تداخل بین تأسیسات و ایجاد نظم بیشتر در سقف کاذب یا فضای تأسیساتی باشد.
در ساختمانهای تجاری، صنعتی و اداری، این موضوع اهمیت بیشتری پیدا میکند؛ زیرا تراکم تأسیسات زیر سقف معمولاً بالا است. یک اختلاف چند سانتیمتری در ارتفاع مسیر لوله میتواند روی امکان عبور تأسیسات دیگر اثر بگذارد.
ویژگیهای فنی بست لوله قابل تنظیم CBP
مهمترین ویژگی این بست، امکان تنظیم موقعیت عمودی لوله است. البته دامنه واقعی رگلاژ به طراحی محصول، طول پایه و نوع اتصال آن بستگی دارد و نباید بدون بررسی مشخصات فنی سازنده فرض شود.

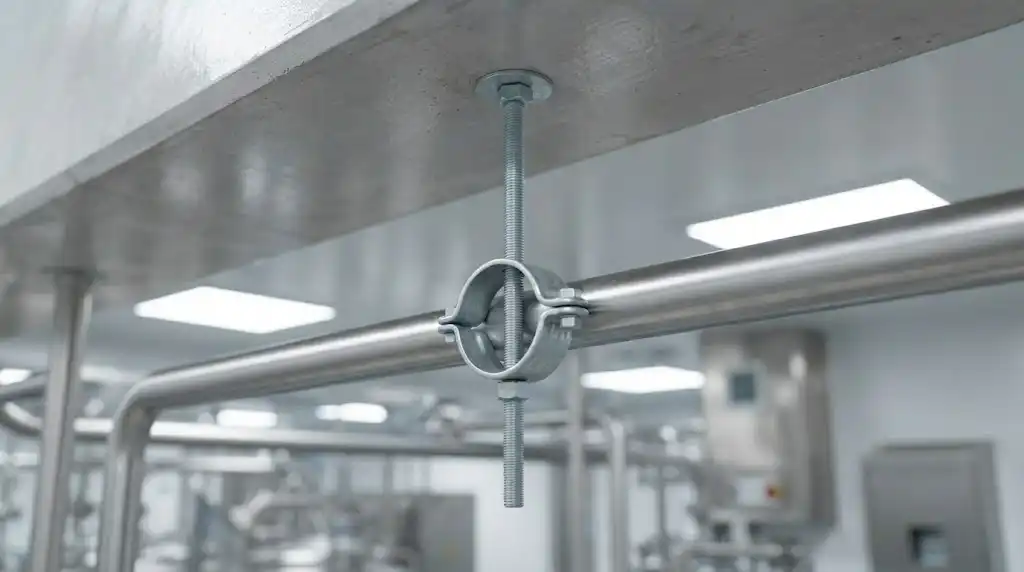

ساختار تکپایه
طراحی تکپایه فضای کمتری نسبت به برخی سیستمهای ساپورت گسترده اشغال میکند. همین موضوع برای مسیرهایی که تراکم تجهیزات زیاد است، یک مزیت اجرایی محسوب میشود.
پایه عمودی همچنین امکان ایجاد فاصله مشخص بین لوله و سطح سازه را فراهم میکند. این فاصله باید بر اساس مسیر تأسیسات، عایقکاری و الزامات تعمیر و نگهداری تعیین شود.
قابلیت تنظیم ارتفاع
مهمترین کاربرد CBP در شرایطی است که تراز نهایی لوله از ابتدا بهصورت کاملاً ثابت تعیین نشده یا نیاز به اصلاح در زمان نصب وجود دارد. رگلاژ باید به شکلی انجام شود که پس از بارگذاری، اتصال دچار لغزش یا تغییر ناخواسته موقعیت نشود.
سازگاری با انواع لوله
بستهای تکپایه بسته به مدل میتوانند برای لولههای فلزی یا برخی لولههای پلیمری و تأسیساتی استفاده شوند. با این حال، انتخاب محصول باید بر اساس قطر خارجی واقعی لوله، نوع پوشش، وجود عایق و وزن مجموعه انجام شود.

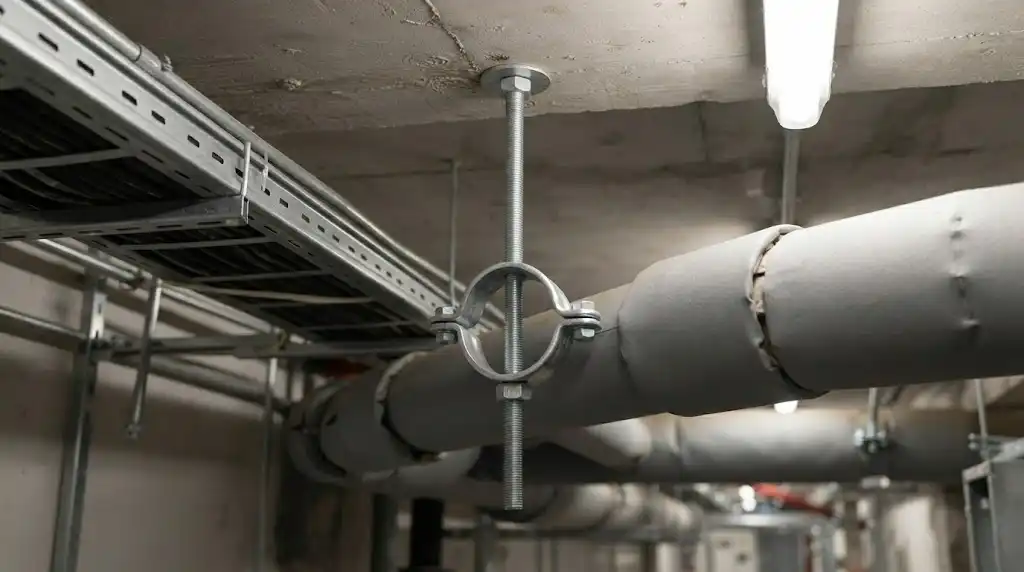

برای لولههای عایقشده، اندازه بست نباید صرفاً بر مبنای قطر اسمی لوله انتخاب شود. ضخامت عایق و روکش نیز باید در محاسبه ابعاد اتصال لحاظ شود.
استانداردهای مرتبط با نصب ساپورت و بست لوله
هیچ بست لولهای را نمیتوان مستقل از کل سیستم نگهدارنده ارزیابی کرد. طراحی صحیح باید ظرفیت مکانیکی اتصال، نوع سازه، بارگذاری و الزامات پروژه را همزمان در نظر بگیرد.
در پروژههای تأسیساتی، استانداردها و دستورالعملهای مرتبط با سیستم لولهکشی، آویزها و ساپورتها باید بر اساس نوع تأسیسات بررسی شوند. برای نمونه، در سیستمهای آب، HVAC، آتشنشانی یا خطوط صنعتی ممکن است الزامات متفاوتی برای فاصله ساپورت، بارگذاری و مهار لرزهای وجود داشته باشد.
استانداردهایی مانند ASME، NFPA، MSS و الزامات مقررات ساختمانی میتوانند بسته به نوع سیستم و محل استفاده مرتبط باشند. بنابراین ارجاع به یک استاندارد واحد برای همه کاربردهای CBP رویکرد دقیقی نیست.
نکته مهم درباره ظرفیت باربری
ظرفیت تحمل بست تنها به جنس بدنه آن وابسته نیست. مجموعه کامل شامل بست، پایه، رزوه، پیچ، رولبولت یا انکر و سازه نگهدارنده باید بتواند بار طراحی را تحمل کند.
وزن خود لوله، سیال داخل آن، عایق، روکش و نیروهای احتمالی ناشی از ارتعاش یا تغییرات حرارتی در بارگذاری مؤثر هستند. در خطوط حساس، نیروهای ناشی از انبساط حرارتی و شرایط بهرهبرداری نیز باید توسط طراح بررسی شوند.
کاربرد بست لوله CBP در تأسیسات زیرسقفی
یکی از رایجترین کاربردهای این بست، نگهداری خطوط آب سرد و گرم، لولههای سیستم تهویه مطبوع و برخی خطوط مکانیکی ساختمان است. امکان تنظیم ارتفاع در چنین مسیرهایی، هماهنگی لولهها با سایر اجزای سقف را آسانتر میکند.
در فضای پارکینگها نیز استفاده از ساپورتهای منظم برای ایجاد مسیرهای مشخص لوله اهمیت دارد. زمانی که چند خط تأسیساتی در ارتفاعهای متفاوت عبور میکنند، رگلاژ عمودی میتواند به کنترل بهتر تراز کمک کند.
کاربرد دیگر، فضاهای صنعتی و موتورخانهها است؛ البته در این محیطها باید ظرفیت مکانیکی و شرایط کاری محصول با دقت بیشتری بررسی شود. وجود ارتعاش، دمای بالا، رطوبت یا مواد خورنده ممکن است انتخاب جنس و پوشش بست را تحت تأثیر قرار دهد.
روش صحیح نصب بست تکپایه CBP
۱. تعیین مسیر و تراز لوله
ابتدا مسیر نهایی لوله، ارتفاع مورد نیاز و نقاط ساپورت مشخص میشود. این مرحله باید با نقشههای تأسیساتی و سایر مسیرهای مکانیکی و برقی هماهنگ باشد.
اندازهگیری دقیق، احتمال برخورد لوله با کانال، سینی کابل یا سقف کاذب را کاهش میدهد. همچنین باید فضای لازم برای عایقکاری و دسترسی تعمیراتی در نظر گرفته شود.
۲. مشخص کردن محل اتصال به سازه
پس از تعیین نقاط ساپورت، محل نصب پایه روی سازه مشخص میشود. نوع اتصال باید با جنس و مقاومت سازه مطابقت داشته باشد.
استفاده از انکر یا اتصالدهنده نامتناسب میتواند حتی یک بست باکیفیت را به نقطه ضعف سیستم تبدیل کند. به همین دلیل، انتخاب ابزار اتصال باید بخشی از طراحی ساپورت محسوب شود.
۳. نصب پایه و اجزای اتصال
پایه عمودی در محل تعیینشده نصب و محکم میشود. رزوه یا مکانیزم تنظیم باید سالم و عاری از آسیب باشد تا تنظیم ارتفاع بدون ایجاد فشار نامتقارن انجام شود.
بعد از نصب اولیه، بست لوله روی پایه قرار میگیرد و تا حدی بسته میشود که امکان تنظیم نهایی وجود داشته باشد.
۴. تنظیم ارتفاع
لوله در موقعیت نهایی قرار گرفته و ارتفاع بست تنظیم میشود. تراز بودن مسیر، فاصله از سایر تجهیزات و شرایط عایقکاری باید در این مرحله کنترل شود.
تنظیم بیش از محدوده مجاز مکانیزم، یکی از خطاهای مهم اجرایی است. هر مدل باید فقط در محدودهای که سازنده برای آن تعریف کرده استفاده شود.
۵. سفتکاری و کنترل نهایی
پس از رسیدن به ارتفاع مطلوب، اتصالات به شکل نهایی محکم میشوند. فشار بیش از اندازه نیز مناسب نیست؛ زیرا ممکن است به رزوه، بدنه بست یا خود لوله آسیب وارد کند.
در پایان، مسیر باید از نظر تراز، استحکام، فاصله ساپورتها و عدم تماس نامناسب با سایر اجزای ساختمان بررسی شود.
۵ راهکار کاربردی برای انتخاب و اجرای بهتر CBP
راهکار اول: قطر واقعی را مبنا قرار دهید
قطر اسمی لوله همیشه معادل قطر خارجی نهایی نیست. وجود عایق، روکش یا پوشش محافظ میتواند ابعاد مجموعه را افزایش دهد.
بنابراین پیش از خرید، ابعاد واقعی مجموعه لوله و عایق را اندازهگیری کنید. انتخاب بست بر اساس اندازه واقعی، احتمال لقزدن یا فشار نامناسب را کاهش میدهد.
راهکار دوم: بارگذاری کامل را محاسبه کنید
وزن لوله خالی تنها یکی از اجزای بار است. وزن سیال، عایق و تجهیزات متصل نیز باید در محاسبات لحاظ شود.
برای خطوط سنگین یا صنعتی، تعیین ظرفیت ساپورت باید به متخصص سازه یا تأسیسات پروژه سپرده شود. استفاده تجربی از یک بست بدون توجه به بار طراحی، روش قابل اتکایی نیست.
راهکار سوم: شرایط محیطی را بررسی کنید
رطوبت و خوردگی میتوانند طول عمر بست فلزی را کاهش دهند. در محیطهای مرطوب یا خورنده، جنس فولاد و نوع پوشش سطحی اهمیت ویژهای دارد.
انتخاب پوشش گالوانیزه یا متریال مقاومتر باید بر اساس شرایط واقعی محیط و مشخصات محصول انجام شود.
راهکار چهارم: رگلاژ را جایگزین طراحی نکنید
قابلیت تنظیم ارتفاع یک مزیت اجرایی است، اما نباید برای جبران طراحی نامناسب مسیر لوله استفاده شود. پیش از نصب، ارتفاع و مسیر اصلی باید در نقشه هماهنگ شده باشد.
رگلاژ برای اصلاح و تنظیم دقیق است، نه رفع خطاهای اساسی در جانمایی تأسیسات.
راهکار پنجم: سازه بالاسری را جدی بگیرید
حتی بهترین بست نیز در صورت نصب روی نقطهای با مقاومت ناکافی عملکرد مناسبی نخواهد داشت. ظرفیت سازه، نوع انکر و نحوه انتقال بار باید با شرایط پروژه سازگار باشد.
در سقفهای کاذب نیز نباید وزن خطوط تأسیساتی به اجزای غیرسازهای که برای تحمل آن طراحی نشدهاند منتقل شود.
خطاهای رایج هنگام استفاده از بست لوله زیرسقفی
یکی از اشتباهات متداول، انتخاب بست صرفاً بر اساس قطر لوله است. چنین رویکردی وزن، عایق و شرایط محیطی را نادیده میگیرد.
خطای دیگر، بیتوجهی به فاصله مناسب بین ساپورتها است. افزایش فاصله بیش از مقدار مجاز میتواند باعث خمش، افت تراز یا ایجاد بار اضافی روی اتصالات شود.
گاهی نیز نصاب از تمام ظرفیت رگلاژ استفاده میکند، بدون آنکه پایداری مجموعه را کنترل کند. طول آزاد زیاد پایه ممکن است رفتار مکانیکی سیستم را تغییر دهد و در برخی شرایط باعث افزایش نوسان شود.
استفاده از پیچ و انکر نامتناسب هم از ایرادات مهم اجرایی است. ظرفیت اتصال باید با بار واردشده و جنس سازه هماهنگ باشد.
سناریوی اجرایی؛ نصب چند خط تأسیسات زیر سقف
فرض کنید در یک ساختمان اداری، سه مسیر لوله آب سرد، آب گرم و تخلیه در فضای زیر سقف عبور میکنند. همزمان، یک کانال تهویه و سینی کابل نیز در همان محدوده قرار دارد.
اگر همه خطوط با بستهای ثابت و ارتفاع یکسان نصب شوند، احتمال تداخل افزایش پیدا میکند. استفاده از بستهای تکپایه قابل رگلاژ میتواند اجازه دهد هر خط در ارتفاع مناسب خود قرار بگیرد.
برای نمونه، خط دارای عایق ضخیمتر میتواند در ارتفاعی متفاوت از مسیر تخلیه قرار گیرد. پس از تعیین تراز نهایی، همه نقاط ساپورت کنترل میشوند تا شیب مورد نیاز خطوط و فاصله مناسب با سایر تجهیزات حفظ شود.
در چنین سناریویی، مزیت اصلی CBP صرفاً سرعت نصب نیست؛ بلکه انعطافپذیری در تنظیم تراز و مدیریت فضای محدود زیر سقف است.
تفاوت بست ثابت و بست تکپایه رگلاژی
بست ثابت برای مسیرهایی مناسب است که ارتفاع و موقعیت اتصال از ابتدا مشخص و پایدار باشد. این مدل معمولاً ساختار سادهتری دارد و در شرایط استاندارد میتواند انتخاب اقتصادی مناسبی باشد.
در مقابل، بست لوله CBP برای موقعیتهایی که تنظیم ارتفاع اهمیت دارد، انعطاف بیشتری ارائه میکند. این ویژگی در پروژههایی با تراکم تأسیسات یا تغییرات جزئی در تراز نصب، ارزش بیشتری پیدا میکند.
انتخاب میان این دو نوع نباید فقط بر اساس قیمت انجام شود. هزینه نصب، امکان اصلاح مسیر، سرعت اجرا و نیازهای آتی تعمیرات نیز در ارزیابی اقتصادی مؤثر هستند.
مزایای استفاده از بست CBP
مهمترین مزیت این محصول، قابلیت تنظیم عمودی برای رسیدن به تراز دقیقتر است. ساختار تکپایه نیز فضای کمتری اشغال میکند و برای مسیرهای پرتراکم مناسب است.
از سوی دیگر، امکان اصلاح ارتفاع هنگام نصب میتواند نیاز به ساخت قطعات سفارشی متعدد را کاهش دهد. نصب منظمتر و دسترسی بهتر به مسیرهای تأسیساتی نیز از مزایای بالقوه این سیستم محسوب میشود.
البته عملکرد واقعی محصول به کیفیت ساخت، ظرفیت مجاز، روش نصب و انتخاب صحیح متعلقات وابسته است. هیچ ویژگی فنی بهتنهایی تضمینکننده عملکرد مطلوب کل سیستم نیست.
نکات نگهداری و بازرسی
بازرسی دورهای بستهای لوله در محیطهای صنعتی و تأسیساتی اهمیت دارد. نشانههایی مانند زنگزدگی، تغییر شکل، شلشدن رزوه یا حرکت غیرعادی لوله باید بررسی شوند.
پس از تعمیرات اساسی یا تغییر مسیر تأسیسات نیز کنترل ساپورتها ضروری است. اضافهشدن عایق، شیر، تجهیزات یا تغییر شرایط بهرهبرداری میتواند بار واردشده بر بست را تغییر دهد.
در محیطهای دارای ارتعاش، بررسی اتصالات با فواصل مناسب اهمیت بیشتری دارد. هرگونه حرکت غیرعادی باید از نظر علت مکانیکی و شرایط خط لوله ارزیابی شود.
نکات خرید بست لوله تکپایه CBP
هنگام خرید، ابتدا قطر لوله و مشخصات مکانیکی آن را تعیین کنید. سپس دامنه رگلاژ عمودی، جنس بست، نوع پوشش، ظرفیت باربری و روش اتصال را بررسی کنید.
مشخصات فنی سازنده باید شامل اطلاعات کافی برای انتخاب محصول باشد. اگر پروژه دارای الزامات خاصی مانند محیط خورنده، بار زیاد یا الزامات لرزهای است، صرفاً تشخیص ظاهری محصول کافی نخواهد بود.
همچنین بهتر است محصول همراه با متعلقات سازگار انتخاب شود. ترکیب بست، پایه و اتصالدهندههایی که از نظر ظرفیت و ابعاد با یکدیگر هماهنگ نیستند، میتواند عملکرد سیستم را کاهش دهد.
جمعبندی
بست لوله تکپایه با قابلیت رگلاژ عمودی (CBP) راهکاری کاربردی برای نگهداری و تنظیم ارتفاع لولههای زیرسقفی است. مهمترین ارزش این محصول در امکان اصلاح تراز، اشغال فضای کم و سازگاری بهتر با مسیرهای پرتراکم تأسیساتی دیده میشود.
برای رسیدن به عملکرد مطلوب، انتخاب بست باید بر اساس قطر واقعی لوله، وزن کل مجموعه، شرایط محیطی، فاصله ساپورتها و مقاومت سازه انجام شود. رعایت محدوده مجاز رگلاژ و استفاده از اتصالات مناسب نیز به اندازه کیفیت خود بست اهمیت دارد.
در نهایت، CBP زمانی بهترین نتیجه را ارائه میدهد که بهعنوان بخشی از یک سیستم کامل ساپورتینگ طراحی و اجرا شود؛ نه بهعنوان یک قطعه مستقل که بدون محاسبات بارگذاری و هماهنگی با نقشههای تأسیساتی نصب شود.
سوالات متداول درباره بست لوله تکپایه CBP
بست لوله تکپایه CBP برای چه کاربردی مناسب است؟
این بست برای مهار و نگهداری لوله در مسیرهای زیرسقفی کاربرد دارد و قابلیت رگلاژ عمودی آن امکان تنظیم ارتفاع لوله نسبت به سازه را فراهم میکند.
مهمترین مزیت بست CBP چیست؟
مهمترین مزیت، امکان تنظیم ارتفاع پس از نصب اولیه است. این ویژگی برای مسیرهایی که چندین تأسیسات در فضای محدودی قرار دارند، اهمیت ویژهای دارد.
آیا CBP برای همه قطرهای لوله مناسب است؟
خیر. هر مدل دارای محدوده ابعادی و ظرفیت مشخصی است. قطر واقعی لوله، ضخامت عایق و وزن مجموعه باید پیش از انتخاب بررسی شود.
آیا میتوان از CBP برای لولههای عایقدار استفاده کرد؟
در صورت سازگاری ابعادی و مکانیکی مدل موردنظر، امکان استفاده وجود دارد. ضخامت عایق باید در انتخاب اندازه مناسب بست لحاظ شود.
آیا قابلیت رگلاژ عمودی به معنی تحمل بار بیشتر است؟
خیر. رگلاژ عمودی یک ویژگی تنظیمی است و بهتنهایی ظرفیت باربری را افزایش نمیدهد. ظرفیت کل سیستم به بست، پایه، اتصالدهنده و سازه وابسته است.
فاصله مناسب بین بستهای لوله چقدر است؟
عدد ثابت و یکسانی برای همه لولهها وجود ندارد. قطر، جنس، وزن، نوع سیال، استاندارد پروژه و شرایط نصب در تعیین فاصله ساپورت مؤثر هستند.
آیا بست CBP برای محیطهای مرطوب مناسب است؟
در صورت انتخاب جنس و پوشش مناسب میتواند در محیطهای مرطوب استفاده شود. مقاومت خوردگی باید مطابق شرایط واقعی محیط و مشخصات فنی محصول بررسی شود.
هنگام خرید بست CBP چه مشخصاتی را باید بررسی کرد؟
قطر قابل پشتیبانی، ظرفیت باربری، دامنه رگلاژ عمودی، جنس، نوع پوشش، ابعاد پایه، روش اتصال و سازگاری با متعلقات از مهمترین موارد قابل بررسی هستند.
