محاسبه فاصله ساپورت برای لوله‌های فولادی سنگین و مسی سبک؛ جدول کامل
فاصله ساپورت لوله یکی از پارامترهای مهم در طراحی و اجرای سیستم‌های لوله‌کشی است؛ زیرا انتخاب فاصله نامناسب می‌تواند باعث خیز لوله، ارتعاش، ایجاد تنش در اتصالات، تغییر شیب، انتقال بار اضافی به تجهیزات و حتی آسیب به عایق شود. برای لوله‌های فولادی و مسی نمی‌توان یک فاصله ثابت در نظر گرفت؛ قطر، جنس، ضخامت، دمای سیال، وزن لوله، وزن سیال، نوع مسیر و وجود شیرآلات و اتصالات همگی بر فاصله مجاز تکیه‌گاه اثر دارند.
به‌صورت خلاصه، برای لوله‌های افقی فولادی حامل آب، فاصله رایج ساپورت از حدود ۲ متر برای سایزهای کوچک شروع شده و با افزایش قطر افزایش می‌یابد؛ در مقابل، لوله‌های مسی به دلیل رفتار مکانیکی و وزن متفاوت، معمولاً به ساپورت‌های نزدیک‌تری نیاز دارند. جدول‌های مرجع صنعتی، برای نمونه، فاصله حدود ۱٫۶ تا ۵٫۷ متر را برای لوله‌های مسی آب و حدود ۲ تا ۹٫۶ متر را برای برخی سایزهای فولادی نشان می‌دهند؛ با این حال مقدار نهایی باید با مشخصات پروژه و الزامات طراحی کنترل شود.
فاصله ساپورت لوله چیست؟

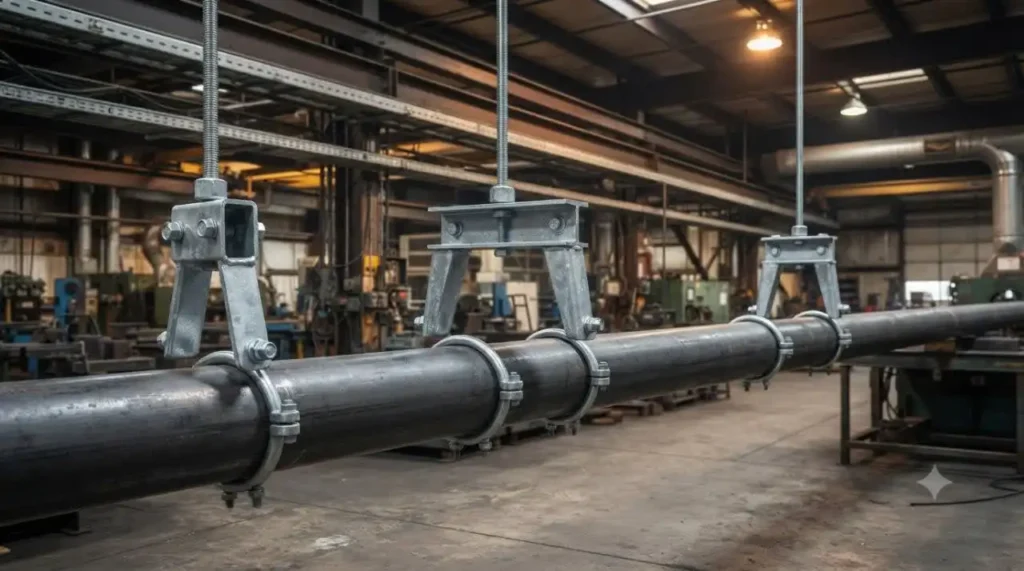

فاصله ساپورت یا Support Spacing به حداکثر فاصله مجاز بین دو تکیه‌گاه متوالی لوله گفته می‌شود. این تکیه‌گاه می‌تواند آویز، بست، کلَمپ، رولر، کف‌خواب، پایه یا سازه نگهدارنده دیگری باشد.
هدف اصلی از تعیین فاصله ساپورت، محدود کردن خیز لوله و کنترل بارهای وارد بر سیستم است. هرچه فاصله بین دو ساپورت افزایش پیدا کند، دهانه آزاد لوله بیشتر شده و در نتیجه خمش آن نیز افزایش می‌یابد.
در طراحی حرفه‌ای، فاصله ساپورت فقط بر اساس قطر اسمی انتخاب نمی‌شود. شرایط بارگذاری و مشخصات واقعی خط باید در نظر گرفته شود؛ به همین دلیل جداول عمومی صرفاً برای انتخاب اولیه و کنترل اجرایی مناسب هستند.
چرا فاصله ساپورت برای لوله فولادی و مسی متفاوت است؟
لوله فولادی معمولاً سختی و ظرفیت تحمل بار بالاتری نسبت به لوله مسی با ابعاد مشابه دارد. از سوی دیگر، لوله مسی در بسیاری از کاربردهای تأسیسات مکانیکی با ضخامت و وزن کمتری استفاده می‌شود و در برابر خمش بین تکیه‌گاه‌ها حساس‌تر است.
پارامترهای اصلی مؤثر عبارت‌اند از:
- قطر خارجی یا قطر اسمی لوله
- ضخامت جداره و Schedule
- جنس و مشخصات مکانیکی
- وزن خود لوله
- وزن سیال داخل لوله
- وزن عایق و روکش
- دمای کاری
- فشار داخلی
- نوع اتصال
- وجود شیر، فلنج و تجهیزات سنگین
- شرایط لرزه‌ای و ارتعاشی
- افقی یا عمودی بودن مسیر
ASME B31.1 نیز برای سیستم‌های مشمول این کد، جدول «Suggested Pipe Support Spacing» برای لوله‌های فولادی ارائه می‌کند؛ بنابراین فاصله ساپورت بخشی از ملاحظات طراحی سیستم لوله‌کشی محسوب می‌شود، نه صرفاً یک تصمیم اجرایی.

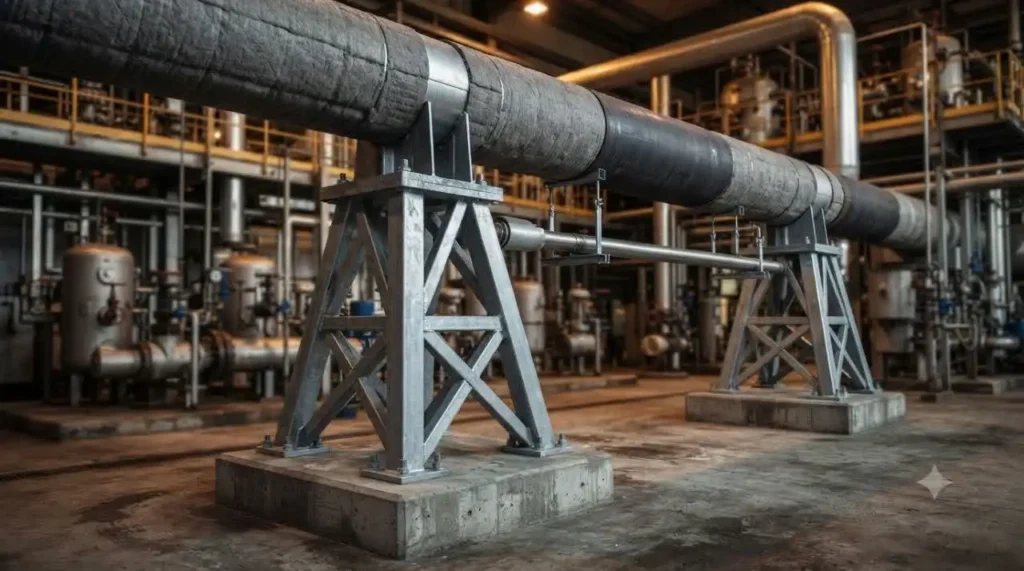

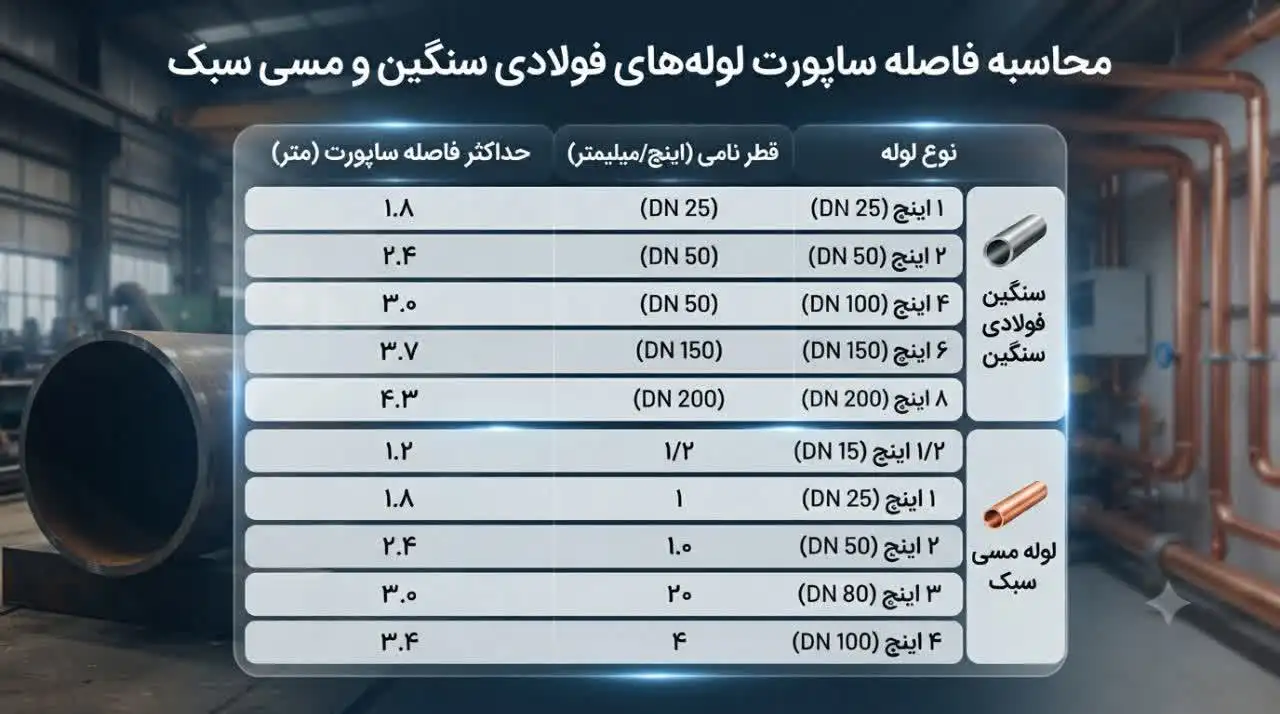

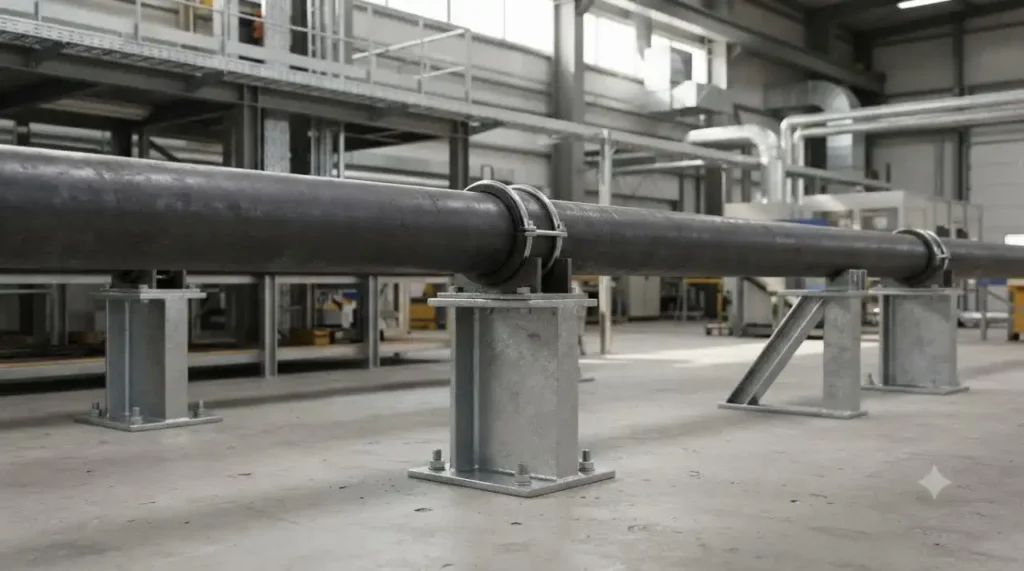

جدول کامل فاصله ساپورت لوله فولادی و مسی
جدول زیر یک مرجع کاربردی برای مسیرهای افقی مستقیم و شرایط معمول آب‌رسانی است. مقادیر بر حسب متر ارائه شده‌اند و برای طراحی نهایی خطوط خاص، نباید بدون کنترل مهندسی به‌عنوان مقدار قطعی استفاده شوند.
| سایز اسمی | فولادی؛ آب | فولادی؛ بخار | مسی؛ آب |
|---|---|---|---|
| ½ اینچ | 2٫0 m | 2٫5 m | 1٫6 m |
| ¾ اینچ | 2٫0 m | 2٫7 m | 1٫6 m |
| 1 اینچ | 2٫0 m | 2٫7 m | 1٫9 m |
| 1½ اینچ | 2٫8 m | 3٫7 m | 2٫4 m |
| 2 اینچ | 3٫0 m | 3٫9 m | 2٫5 m |
| 2½ اینچ | 3٫3 m | 4٫2 m | 2٫7 m |
| 3 اینچ | 3٫6 m | 4٫5 m | 3٫1 m |
| 4 اینچ | 4٫1 m | 5٫1 m | 3٫6 m |
| 6 اینچ | 5٫1 m | 6٫3 m | 4٫2 m |
| 8 اینچ | 5٫7 m | 7٫2 m | 4٫8 m |
| 10 اینچ | 6٫6 m | 7٫8 m | 5٫4 m |
| 12 اینچ | 6٫9 m | 9٫0 m | 5٫7 m |
| 14 اینچ | 7٫5 m | 9٫6 m | — |
| 16 اینچ | 8٫1 m | 10٫5 m | — |
| 18 اینچ | 8٫4 m | 11٫1 m | — |
| 20 اینچ | 9٫0 m | 11٫7 m | — |
| 24 اینچ | 9٫6 m | 12٫5 m | — |
این مقادیر از جدول‌های مرجع فاصله حداکثر ساپورت برای لوله‌های فولادی و تیوب مسی استخراج و به متر تبدیل شده‌اند. منبع مرجع تصریح می‌کند که این فاصله‌ها برای لوله‌های افقی مستقیم بوده و در محل بارهای متمرکز مانند فلنج، شیر و تجهیزات ویژه باید تمهیدات جداگانه در نظر گرفته شود.
جدول فاصله ساپورت لوله مسی بر اساس قطر خارجی
در تأسیسات مسی، استفاده از قطر واقعی تیوب اهمیت بیشتری پیدا می‌کند. جدول زیر نمونه‌ای از فاصله حداکثر ساپورت افقی و عمودی را نشان می‌دهد:
| قطر مسی | فاصله افقی | فاصله عمودی |
|---|---|---|
| 6 mm | 0٫4 m | 0٫6 m |
| 8 mm | 0٫6 m | 0٫9 m |
| 10 mm | 0٫8 m | 1٫2 m |
| 12 mm | 1٫0 m | 1٫5 m |
| 15 mm | 1٫2 m | 1٫8 m |
| 22 mm | 1٫2 m | 1٫8 m |
| 28 mm | 1٫5 m | 2٫4 m |
| 35 mm | 1٫8 m | 3٫0 m |
| 42 mm | 1٫8 m | 3٫0 m |
| 54 mm | 1٫8 m | 3٫0 m |
| 67 mm | 2٫4 m | 3٫7 m |
| 76 mm | 2٫4 m | 3٫7 m |
| 108 mm | 2٫4 m | 3٫7 m |
| 133 mm | 3٫0 m | 3٫7 m |
| 159 mm | 3٫7 m | 3٫7 m |
برای نمونه، فاصله حداکثر ساپورت افقی یک تیوب مسی با قطر ۲۸ میلی‌متر در این مرجع حدود ۱٫۵ متر است.

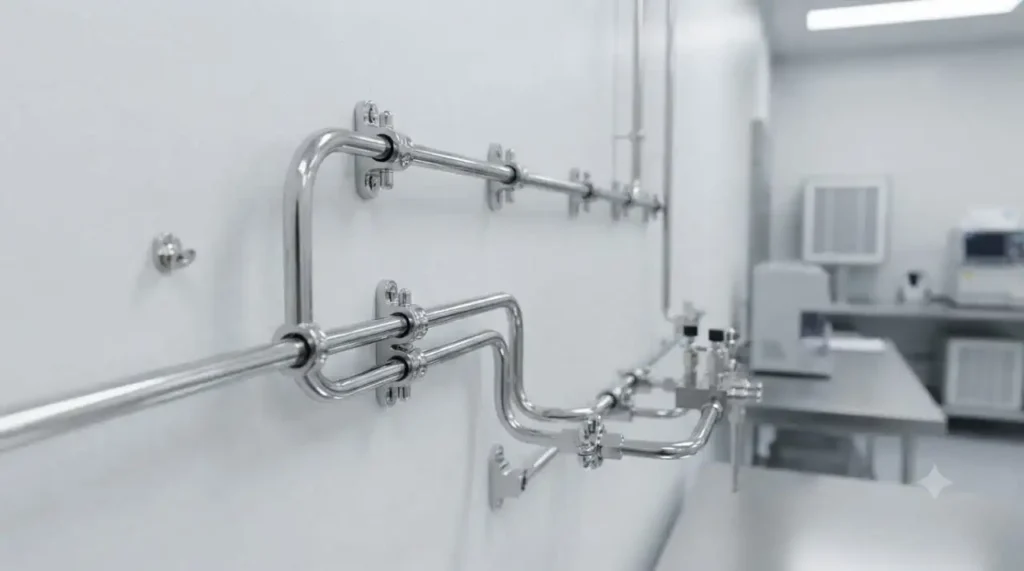

روش محاسبه فاصله ساپورت لوله
برای انتخاب فاصله مناسب، بهتر است فرآیند زیر طی شود.
۱. مشخصات لوله را تعیین کنید
ابتدا قطر اسمی، قطر خارجی، ضخامت جداره، جنس و نوع لوله مشخص می‌شود. اشتباه گرفتن NPS با قطر خارجی یکی از خطاهای متداول هنگام استفاده از جداول ساپورت است.

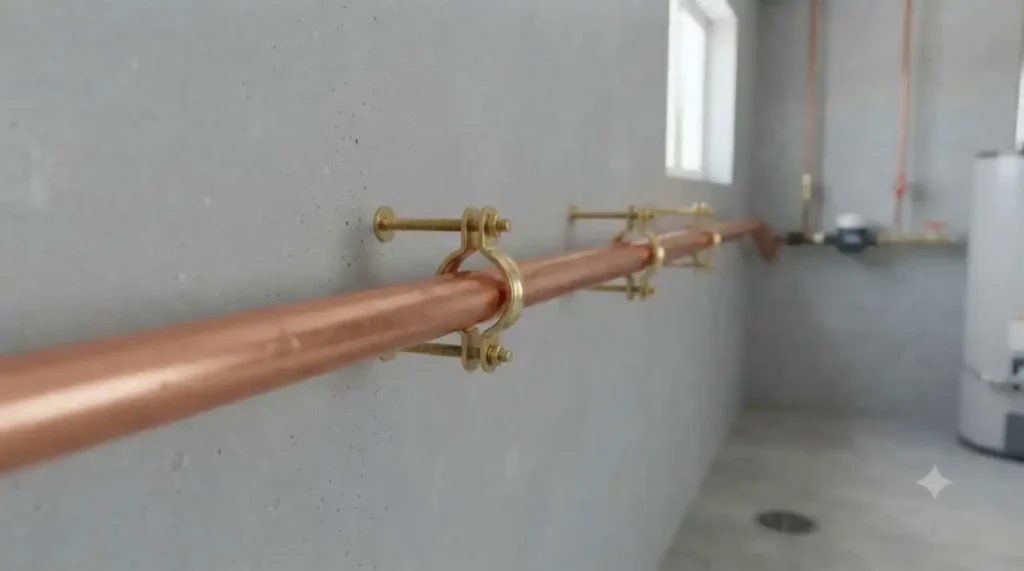

2. وزن واقعی سیستم را محاسبه کنید
وزن لوله خالی تنها یکی از مؤلفه‌های بارگذاری ساپورت است. علاوه بر آن، جرم سیال داخل خط، عایق حرارتی، روکش و سایر متعلقات باید در محاسبات لحاظ شوند. وجود شیرآلات، فلنج‌ها و تجهیزات متصل به لوله نیز می‌تواند بار متمرکز قابل‌توجهی ایجاد کند.
به‌صورت ساده:
وزن کل خط = وزن لوله + وزن سیال + وزن عایق + وزن متعلقات
برای خطوط بخار یا سیالات داغ، اثر دما و تغییرات حرارتی نیز باید به محاسبات اضافه شود.
۳. نوع مسیر را مشخص کنید
لوله افقی، رایزر عمودی، مسیر شیب‌دار و خطوط دارای تغییر جهت، شرایط یکسانی ندارند. جداول عمومی نیز معمولاً بین مسیر افقی و عمودی تفاوت قائل می‌شوند؛ برای نمونه، مقادیر منتشرشده برای لوله‌های فولادی در مسیر عمودی از مقادیر افقی بیشتر هستند.
۴. بارهای متمرکز را جداگانه بررسی کنید
قرارگیری شیر پروانه‌ای، شیر کشویی، فلنج سنگین، صافی، ولو کنترلی یا تجهیزات مشابه در وسط یک دهانه می‌تواند نیازمند ساپورت اضافی باشد.
بنابراین نباید تصور کرد اگر فاصله مجاز عمومی مثلاً ۳ متر است، می‌توان تمام مسیر را دقیقاً با فاصله ۳ متری ساپورت‌گذاری کرد.
۵. خیز و تنش را کنترل کنید

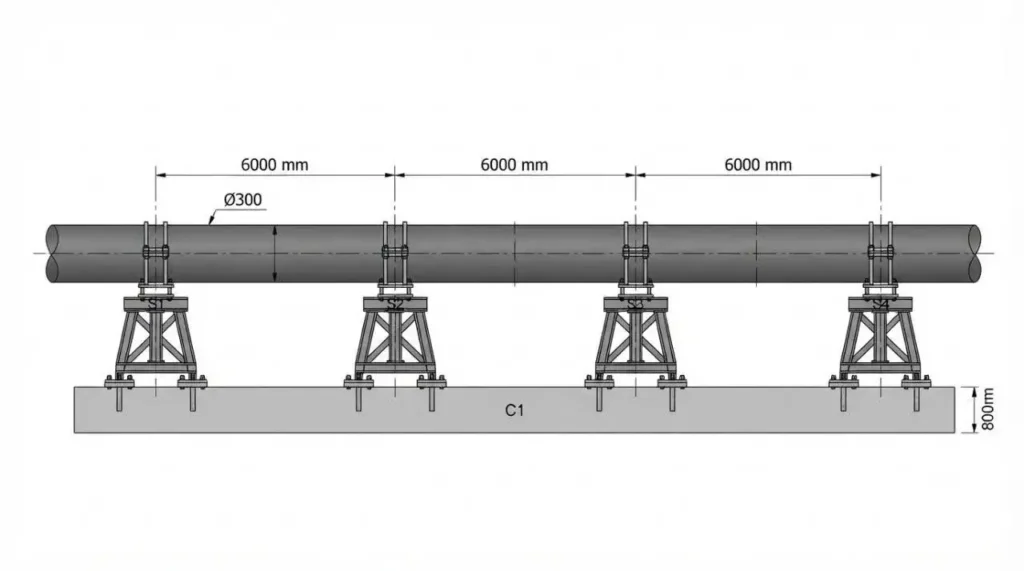

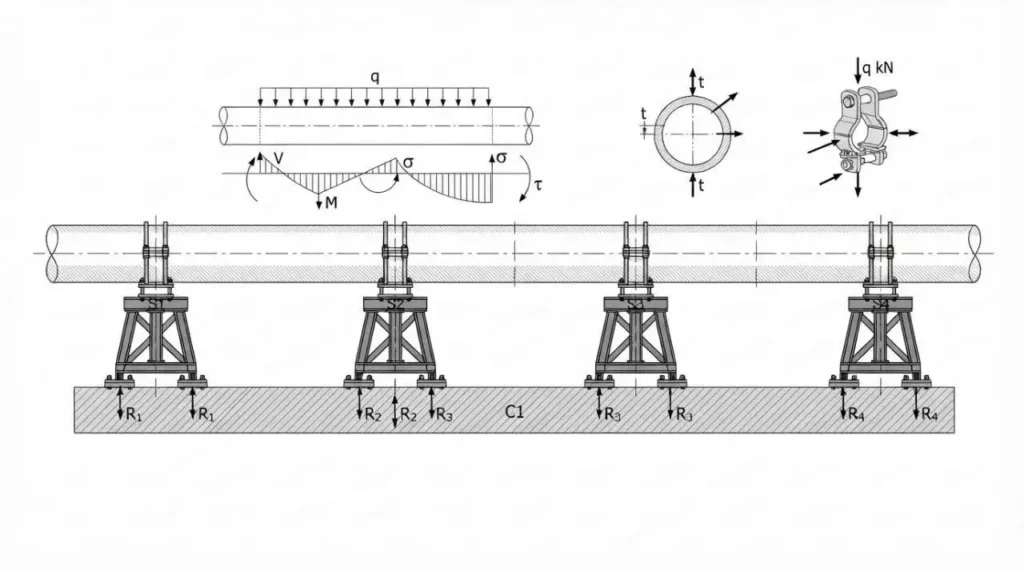

در طراحی دقیق، لوله مانند یک تیر پیوسته یا چنددهانه بررسی می‌شود. فاصله ساپورت باید به اندازه‌ای باشد که خیز، تنش‌های مکانیکی و واکنش‌های تکیه‌گاهی در محدوده مجاز باقی بمانند.
طراحی ساپورت در استانداردهای لوله‌کشی تنها به تحمل وزن محدود نیست و موضوعاتی مانند انعطاف‌پذیری، بارهای وارد بر ساپورت و واکنش‌های تکیه‌گاهی نیز اهمیت دارند.
عوامل مؤثر بر انتخاب فاصله ساپورت
قطر لوله
با افزایش قطر، ظرفیت تحمل دهانه معمولاً افزایش پیدا می‌کند، اما افزایش وزن نیز باید در نظر گرفته شود. بنابراین رابطه فاصله ساپورت و قطر لوله کاملاً خطی نیست.
ضخامت و Schedule
دو لوله با قطر اسمی یکسان اما Schedule متفاوت الزاماً رفتار یکسانی ندارند. افزایش ضخامت می‌تواند سختی و وزن خط را تغییر دهد.
دمای سیال
خطوط داغ دچار انبساط حرارتی می‌شوند. در چنین شرایطی، استفاده صرف از جدول فاصله ساپورت کافی نیست و باید مسیر حرکت حرارتی و نوع تکیه‌گاه‌ها بررسی شود.
وزن عایق
برای خطوط سرد و گرم، عایق ممکن است سهم قابل توجهی از وزن کل را تشکیل دهد. در نتیجه فاصله ساپورت انتخاب‌شده برای لوله بدون عایق لزوماً برای خط عایق‌کاری‌شده مناسب نیست.
شرایط لرزه‌ای
در مناطق زلزله‌خیز، ساپورت معمولی وظیفه مهار لرزه‌ای را به‌تنهایی انجام نمی‌دهد. مهاربندی جانبی و طولی باید مطابق الزامات طراحی پروژه و استاندارد مربوطه بررسی شود. ASME B31E نیز برای محدودیت دهانه بین مهارهای جانبی لرزه‌ای لوله‌های فولادی، الزامات و جداول مشخصی دارد.
۵ راهکار کاربردی برای انتخاب بهتر ساپورت
۱. از جدول به‌عنوان نقطه شروع استفاده کنید.
مقادیر جدول برای برآورد اولیه بسیار مفید هستند، اما جایگزین محاسبات خط بحرانی نمی‌شوند.
۲. نزدیک تجهیزات سنگین ساپورت اضافه قرار دهید.
شیرها، فلنج‌ها، صافی‌ها و تجهیزات کنترلی می‌توانند بار متمرکز ایجاد کنند.
۳. محل ساپورت را با اتصالات هماهنگ کنید.
قرار دادن ساپورت دقیقاً در موقعیتی که باعث ایجاد تنش موضعی در اتصال می‌شود، انتخاب مناسبی نیست.
۴. انبساط حرارتی را فراموش نکنید.
برای خطوط گرم، همه ساپورت‌ها نباید به‌صورت ثابت طراحی شوند؛ راهنما، رولر، اسلاید و ساپورت‌های فنری در شرایط مناسب به کار می‌روند.
۵. نوع عایق و پوشش را در نظر بگیرید.
در محل بست یا تکیه‌گاه، فشار مستقیم روی عایق می‌تواند موجب له‌شدگی و کاهش عملکرد حرارتی شود؛ بنابراین جزئیات اجرایی ساپورت اهمیت زیادی دارد.
مثال اجرایی محاسبه فاصله ساپورت
فرض کنید یک خط آب فولادی افقی با سایز ۲ اینچ در یک موتورخانه اجرا می‌شود. بر اساس جدول مرجع، فاصله عمومی ساپورت برای چنین خطی حدود ۳ متر است.
اگر طول مستقیم خط ۱۲ متر باشد، تقسیم‌بندی ساده می‌تواند به چهار دهانه حدود ۳ متری منجر شود. با این حال اگر یک شیر سنگین در فاصله ۶ متری قرار داشته باشد، نباید صرفاً به همان چهار دهانه اکتفا کرد.
در چنین وضعیتی، موقعیت شیر باید به‌صورت مستقل بررسی شود و در صورت نیاز ساپورت نزدیک آن قرار گیرد. وزن عایق و سیال نیز باید وارد محاسبات شود؛ به همین دلیل «فاصله جدول» را باید حداکثر فاصله مرجع دانست، نه الزاماً فاصله اجرایی نهایی.
خطاهای رایج در تعیین فاصله ساپورت
یکی از اشتباهات متداول، استفاده از یک فاصله ثابت برای تمام سایزهاست. چنین روشی تفاوت سختی و وزن لوله‌های کوچک و بزرگ را نادیده می‌گیرد.
خطای دیگر، استفاده از جدول لوله فولادی برای لوله مسی است. رفتار مکانیکی این دو جنس متفاوت است و جداول اختصاصی مس باید مبنای اولیه قرار گیرند.
همچنین گاهی وزن آب داخل لوله محاسبه می‌شود اما عایق، شیرآلات و اتصالات نادیده گرفته می‌شوند. این موضوع می‌تواند بار واقعی ساپورت را به‌طور محسوسی تغییر دهد.
اشتباه مهم بعدی، در نظر نگرفتن انبساط حرارتی است. یک خط بخار یا آب داغ ممکن است در اثر افزایش دما جابه‌جایی قابل توجهی داشته باشد و ساپورت‌های کاملاً ثابت می‌توانند حرکت طبیعی خط را محدود کنند.
آیا فاصله ساپورت در لوله عمودی با افقی فرق دارد؟
بله. شرایط بارگذاری رایزر با خط افقی متفاوت است و معمولاً فاصله‌های عمودی می‌تواند بیشتر باشد، اما این موضوع به وزن خط، ارتفاع رایزر، اتصالات، مهاربندی و الزامات پروژه وابسته است.
برای نمونه، یک جدول مرجع برای لوله فولادی قطر خارجی ۵۰ میلی‌متر، فاصله افقی حدود ۲٫۴ متر و فاصله عمودی حدود ۴٫۶ متر ارائه می‌کند.
استانداردهای مهم در طراحی ساپورت لوله
استاندارد مورد استفاده باید بر اساس نوع سیستم انتخاب شود. ASME B31.1 برای Power Piping یکی از مراجع مهم در سیستم‌های لوله‌کشی نیروگاهی است و نسخه ۲۰۲۴ آن در مجموعه استانداردهای ASME قرار دارد.
در سیستم‌های فرایندی نیز ASME B31.3 مباحثی مانند طراحی ساپورت، بارهای وارد بر عناصر نگهدارنده، انواع ساپورت، بار مجاز و ساپورت‌های فنری را پوشش می‌دهد.
برای پروژه‌های ساختمانی، تأسیسات مکانیکی، آتش‌نشانی یا سیستم‌های خاص نیز ممکن است استانداردها و ضوابط دیگری حاکم باشند. بنابراین قبل از نهایی‌کردن نقشه ساپورت، باید Design Basis و مشخصات فنی پروژه بررسی شود.
جمع‌بندی فاصله ساپورت لوله فولادی و مسی
برای یک برآورد سریع، لوله‌های فولادی معمولاً امکان دهانه‌های بزرگ‌تری نسبت به لوله‌های مسی دارند. در جدول‌های عمومی، برای آب، فاصله ساپورت لوله فولادی از حدود ۲ متر در سایزهای کوچک تا حدود ۹٫۶ متر در سایز ۲۴ اینچ افزایش می‌یابد، در حالی که برای تیوب مسی موجود در جدول، فاصله افقی حدود ۱٫۶ تا ۵٫۷ متر است.
با وجود این، مقدار نهایی فقط با نگاه به قطر لوله تعیین نمی‌شود. وزن کل سیستم، دما، سیال، ضخامت، عایق، شیرآلات، انبساط حرارتی، ارتعاش، شرایط لرزه‌ای و الزامات استاندارد باید هم‌زمان بررسی شوند.
سوالات متداول درباره فاصله ساپورت لوله
فاصله استاندارد ساپورت لوله فولادی چقدر است؟
عدد ثابتی برای تمام لوله‌های فولادی وجود ندارد. برای خطوط افقی آب، جداول مرجع بسته به سایز، مقادیری حدود ۲ تا ۹٫۶ متر ارائه می‌کنند؛ مقدار نهایی باید با شرایط پروژه کنترل شود.
فاصله ساپورت لوله مسی چقدر است؟
برای تیوب مسی افقی، بسته به قطر، مقادیر مرجع تقریباً از ۰٫۴ متر برای قطر ۶ میلی‌متر تا ۳٫۷ متر برای قطر ۱۵۹ میلی‌متر متغیر است.
آیا فاصله ساپورت لوله آب و بخار یکسان است؟
خیر. جدول‌های مرجع معمولاً فاصله متفاوتی برای آب و بخار ارائه می‌کنند؛ زیرا شرایط وزن، دما و بهره‌برداری این خطوط یکسان نیست.
آیا شیرآلات روی فاصله ساپورت تأثیر دارند؟
بله. شیر، فلنج و تجهیزات سنگین بار متمرکز ایجاد می‌کنند و ممکن است به ساپورت مستقل یا نزدیک‌تر نیاز داشته باشند.
آیا برای لوله عمودی می‌توان همان فاصله افقی را استفاده کرد؟
خیر، شرایط رایزر با مسیر افقی متفاوت است. فاصله عمودی باید بر اساس بارگذاری، نوع بست و مشخصات سیستم تعیین شود.
آیا جدول فاصله ساپورت برای همه پروژه‌ها قابل استفاده است؟
خیر. جداول عمومی برای برآورد اولیه مناسب هستند. در خطوط بحرانی، دما و فشار بالا، مسیرهای لرزه‌ای یا خطوط متصل به تجهیزات حساس، محاسبات مهندسی و مشخصات پروژه باید مبنا قرار گیرد.
مهم‌ترین عامل در تعیین فاصله ساپورت چیست؟
هیچ عامل واحدی تعیین‌کننده نیست؛ سختی لوله، بار گسترده، وزن سیال، خیز مجاز، دما، شرایط نصب و بارهای متمرکز همگی اثرگذارند.
آیا افزایش تعداد ساپورت همیشه بهتر است؟
افزایش ساپورت می‌تواند خیز را کاهش دهد، اما لزوماً بهترین راهکار نیست. تعداد و نوع ساپورت باید با انعطاف‌پذیری، انبساط حرارتی، انتقال بار به سازه و نیازهای تعمیراتی هماهنگ باشد.
