نقش ساپورت در جلوگیری از خستگی و شکستگی لوله در اثر ارتعاش
ارتعاش یکی از عوامل مهم آسیب به سیستم‌های لوله‌کشی است و اگر به‌درستی کنترل نشود، می‌تواند به افزایش تنش‌های سیکلی، شل‌شدن اتصالات، ترک در محل جوش و در نهایت شکست لوله منجر شود. ساپورت لوله با کنترل حرکت، کاهش دامنه ارتعاش و مدیریت مسیر انتقال نیرو، یکی از اجزای اصلی برای افزایش پایداری مکانیکی سیستم محسوب می‌شود.
نکته مهم این است که ساپورت‌گذاری صرفاً با افزایش تعداد بست‌ها مشکل ارتعاش را حل نمی‌کند. انتخاب نوع ساپورت، محل نصب، سختی تکیه‌گاه، فاصله بین ساپورت‌ها و هماهنگی آن با تحلیل تنش و انعطاف‌پذیری لوله اهمیت اساسی دارد. استاندارد ASME B31.3 نیز طراحی ساپورت، انعطاف‌پذیری، تنش و خرابی‌های لوله‌کشی را در چارچوب طراحی سیستم مورد توجه قرار می‌دهد.

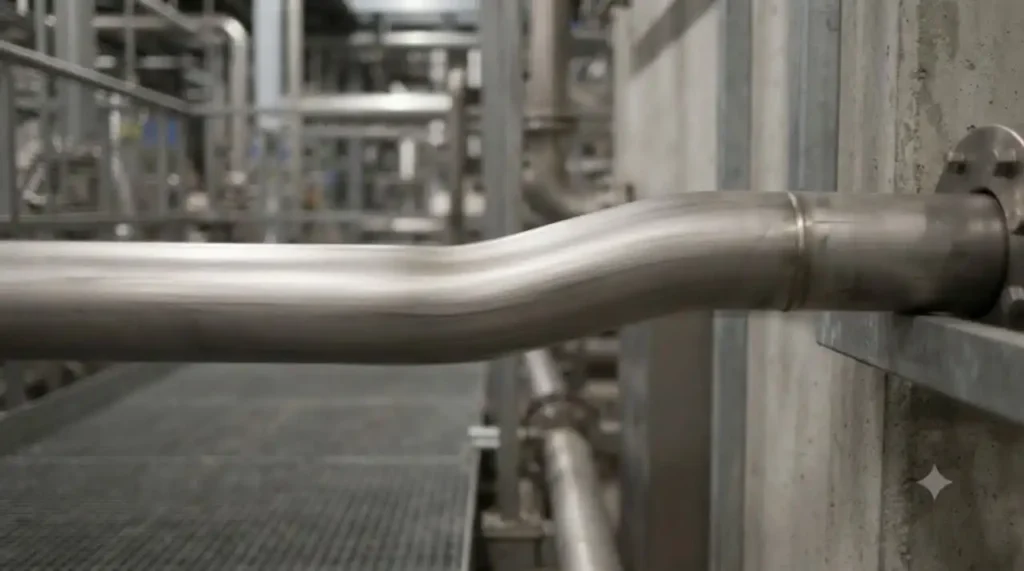

ساپورت لوله چگونه از شکست ناشی از ارتعاش جلوگیری می‌کند؟
ساپورت وظیفه دارد حرکت ناخواسته لوله را محدود کرده و نیروهای ایجادشده در اثر جریان سیال، تجهیزات دوار، ضربه قوچ، تغییرات فشار یا سایر منابع تحریک را به سازه منتقل کند.
هنگامی که لوله بدون تکیه‌گاه مناسب باقی می‌ماند، طول آزاد آن افزایش پیدا می‌کند. چنین شرایطی معمولاً باعث افزایش دامنه حرکت و تغییر شکل دینامیکی می‌شود و در نقاط حساس، تنش‌های متناوب ایجاد می‌کند.

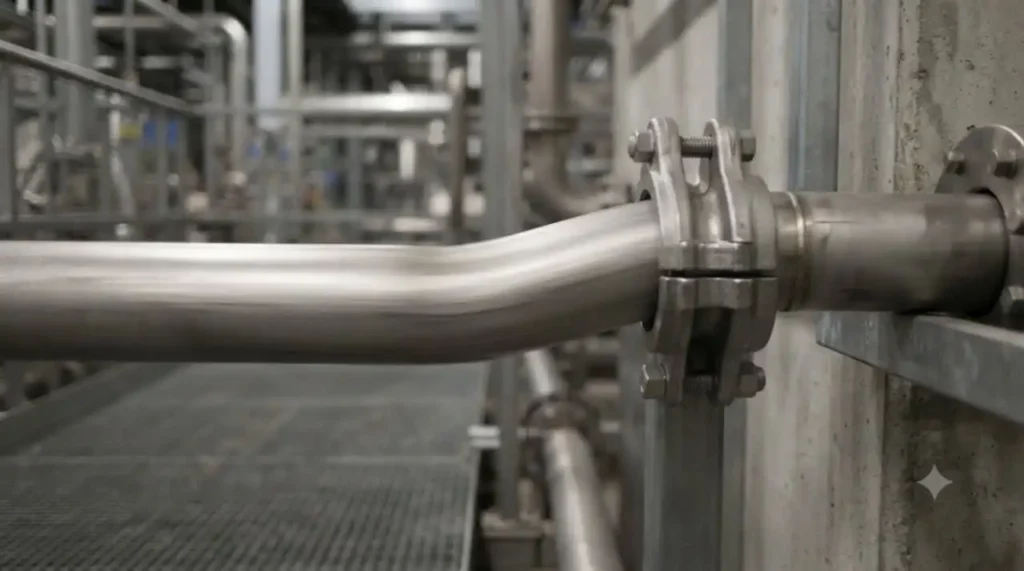

تکرار همین چرخه در تعداد زیادی سیکل می‌تواند خستگی فلز را به دنبال داشته باشد. بنابراین، نقش ساپورت تنها تحمل وزن لوله نیست؛ بلکه کنترل رفتار دینامیکی سیستم نیز بخشی از وظایف آن محسوب می‌شود.
ارتباط ارتعاش، تنش سیکلی و خستگی لوله
خستگی زمانی اهمیت پیدا می‌کند که یک قطعه تحت بارگذاری تکرارشونده قرار داشته باشد. ممکن است مقدار تنش هر سیکل به‌تنهایی برای ایجاد شکست فوری کافی نباشد، اما تکرار مداوم آن می‌تواند به رشد تدریجی ترک منجر شود.
در یک سیستم لوله‌کشی، ارتعاش می‌تواند باعث ایجاد یا تشدید تنش‌های متناوب در موارد زیر شود:
- محل جوش اتصال ساپورت به لوله
- نواحی نزدیک زانویی
- محل اتصال انشعاب
- اطراف فلنج‌ها
- اتصالات تجهیزات
- نقاط تغییر سختی
- محل نصب شیرها و تجهیزات سنگین
- نواحی دارای دهانه آزاد طولانی
ASME B31.3 در مباحث طراحی خود، مفاهیمی مانند دامنه تنش، تنش‌های ناشی از جابه‌جایی، عوامل تمرکز تنش و خستگی را مورد بررسی قرار می‌دهد.
مهم‌ترین منابع ارتعاش در سیستم لوله‌کشی
پیش از انتخاب ساپورت، باید منبع تحریک مشخص شود. در غیر این صورت ممکن است ساپورت جدید نه‌تنها مشکل را برطرف نکند، بلکه رفتار دینامیکی خط را نامطلوب‌تر کند.
تجهیزات دوار
پمپ‌ها، کمپرسورها، توربین‌ها و سایر تجهیزات دوار می‌توانند نیروهای تناوبی به سیستم متصل منتقل کنند. فرکانس چرخش، نابالانسی، شرایط نصب و نوع اتصال تجهیزات در میزان ارتعاش مؤثر هستند.
جریان سیال
سرعت بالای جریان یا آشفتگی می‌تواند موجب تحریک مکانیکی لوله شود. تغییر ناگهانی مسیر، شیرهای کنترلی و برخی شرایط جریان نیز ممکن است ارتعاش قابل‌توجهی ایجاد کنند.
ضربه قوچ و تغییرات سریع فشار
بسته‌شدن سریع شیر یا تغییر ناگهانی وضعیت جریان می‌تواند موج فشار ایجاد کند. در چنین شرایطی، لوله و ساپورت‌ها باید توانایی تحمل نیروهای گذرا را داشته باشند.
کاویتاسیون
کاویتاسیون در پمپ‌ها و تجهیزات مرتبط می‌تواند ارتعاش و نویز ایجاد کند. اگر این ارتعاش به لوله منتقل شود، اتصالات و ساپورت‌های نزدیک تجهیزات در معرض بارهای سیکلی قرار می‌گیرند.
جریان دوفازی
عبور هم‌زمان گاز و مایع می‌تواند شرایط پیچیده‌ای از نظر نوسان فشار و نیروی دینامیکی ایجاد کند. خطوط دوفازی معمولاً به بررسی دقیق‌تری نسبت به یک خط ساده آب یا گاز نیاز دارند.

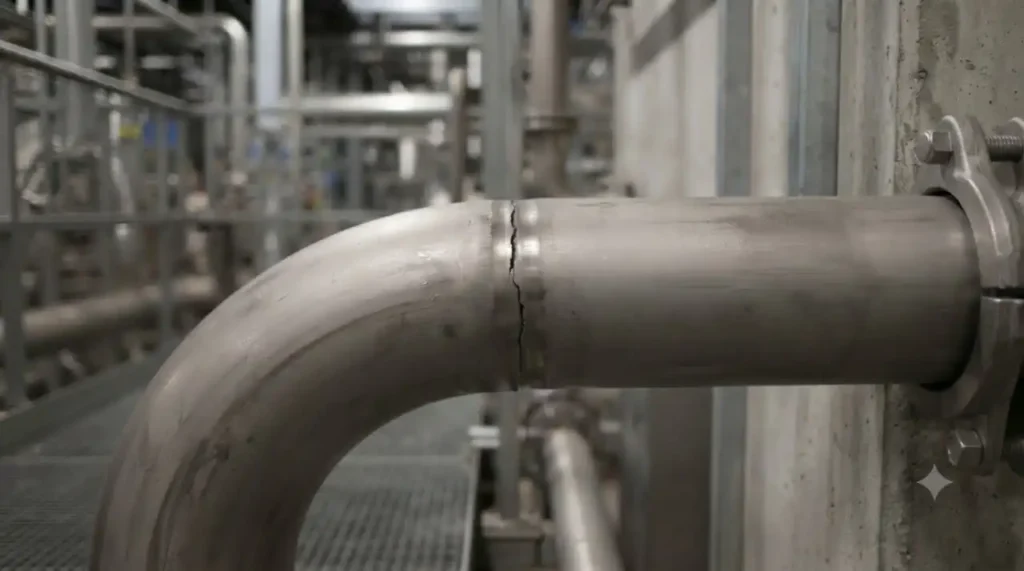

نقش فاصله ساپورت در کنترل ارتعاش
افزایش فاصله بین ساپورت‌ها معمولاً باعث افزایش طول آزاد لوله می‌شود. از دید مکانیکی، یک دهانه آزاد بلندتر می‌تواند انعطاف‌پذیری بیشتری داشته باشد و در برابر تحریک‌های دینامیکی دامنه حرکت بالاتری نشان دهد.
به همین دلیل، فاصله ساپورت فقط براساس وزن استاتیکی تعیین نمی‌شود. در خطوط حساس، رفتار دینامیکی و فرکانس طبیعی سیستم نیز باید بررسی شود.
البته کاهش فاصله ساپورت همیشه راه‌حل مناسبی نیست. تعداد زیاد تکیه‌گاه‌های سخت می‌تواند حرکت حرارتی لوله را محدود کرده و نیروهای اضافی به سیستم وارد کند.
فرکانس طبیعی لوله و پدیده تشدید
یکی از مفاهیم مهم در کنترل ارتعاش، فرکانس طبیعی سیستم است. هر سیستم مکانیکی دارای فرکانس‌هایی است که در آن‌ها تمایل بیشتری به نوسان دارد.
اگر فرکانس تحریک به فرکانس طبیعی سیستم نزدیک شود، احتمال تشدید افزایش پیدا می‌کند. در این وضعیت، دامنه ارتعاش ممکن است به‌طور قابل‌توجهی افزایش یابد.
بنابراین طراحی ساپورت باید به‌گونه‌ای باشد که سختی و جرم مؤثر سیستم، رفتار دینامیکی مناسبی ایجاد کند. ASME در مباحث مرتبط با طراحی لوله‌کشی، تحلیل انعطاف‌پذیری، ساپورت و طراحی برای ارتعاش را به‌عنوان موضوعات تخصصی مطرح می‌کند.
چگونه ساپورت مناسب برای کنترل ارتعاش انتخاب کنیم؟
۱. منبع ارتعاش را شناسایی کنید
ابتدا باید مشخص شود که ارتعاش از کجا وارد سیستم می‌شود. بررسی تجهیزات متصل، شرایط جریان، فشار، سرعت سیال و سابقه خرابی می‌تواند به تشخیص منبع کمک کند.
۲. نقاط حساس خط را مشخص کنید
اتصالات شاخه‌ای، زانویی‌ها، محل اتصال تجهیزات و نقاط دارای تغییر جهت از جمله نواحی مهم هستند. چنین نقاطی در تحلیل ارتعاش باید با دقت بیشتری بررسی شوند.
۳. طول آزاد لوله را کنترل کنید
کاهش طول دهانه آزاد یکی از روش‌های متداول برای افزایش سختی موضعی سیستم است. با این حال فاصله جدید باید با تحلیل حرارتی و مکانیکی هماهنگ باشد.
۴. نوع ساپورت را متناسب با حرکت انتخاب کنید
برای همه نقاط نمی‌توان از یک نوع ساپورت استفاده کرد. تکیه‌گاه ساده، راهنما، استاپ، انکر، رولر و ساپورت فنری هرکدام وظیفه متفاوتی دارند.
۵. نتیجه را با تحلیل تنش و ارتعاش کنترل کنید
در خطوط حساس، انتخاب ساپورت باید بخشی از مدل تحلیل لوله‌کشی باشد. ASME B31.3 مباحثی مانند واکنش ساپورت‌ها، انعطاف‌پذیری و تحلیل بارهای مختلف را در چارچوب طراحی لوله‌کشی مطرح می‌کند.

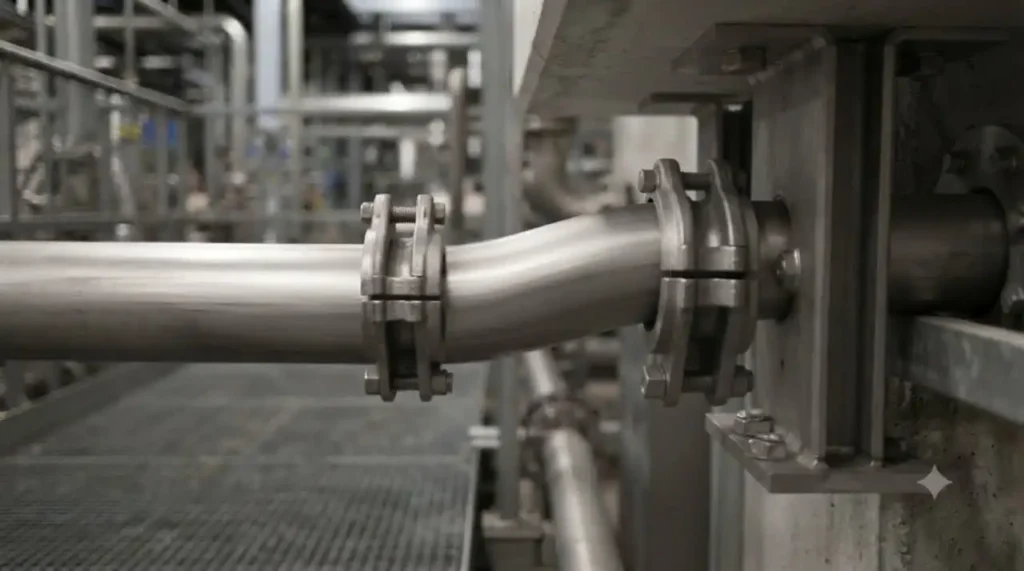

تفاوت ساپورت، گاید و انکر در کنترل ارتعاش
ساپورت عمودی عمدتاً وزن خط را تحمل می‌کند. گاید حرکت جانبی لوله را محدود می‌کند و انکر می‌تواند حرکت لوله را در یک نقطه به‌صورت مؤثر مهار کند.
در یک خط مرتعش، استفاده از این تجهیزات باید براساس رفتار واقعی سیستم انجام شود. برای مثال، اگر مشکل اصلی حرکت جانبی باشد، اضافه‌کردن یک ساپورت صرفاً عمودی ممکن است اثر محدودی داشته باشد.
از طرف دیگر، یک انکر بسیار سخت در محل نامناسب می‌تواند نیروهای ناشی از انبساط حرارتی را افزایش دهد. بنابراین کنترل ارتعاش باید هم‌زمان با الزامات انعطاف‌پذیری بررسی شود.
آیا ساپورت سخت همیشه بهترین گزینه است؟
خیر. ساپورت سخت می‌تواند حرکت ارتعاشی را محدود کند، اما افزایش بیش از حد سختی ممکن است مسیر انتقال نیرو را تغییر دهد.
در خطوط دارای تغییرات حرارتی، تکیه‌گاه‌های کاملاً ثابت ممکن است انبساط طبیعی لوله را محدود کنند. همین مسئله می‌تواند باعث افزایش نیرو و ممان در نقاط اتصال شود.
به همین دلیل، طراحی حرفه‌ای بین دو نیاز تعادل ایجاد می‌کند: کنترل حرکت دینامیکی و حفظ انعطاف‌پذیری حرارتی.
نقش ساپورت فنری در خطوط مرتعش
ساپورت‌های فنری برای شرایطی استفاده می‌شوند که حرکت عمودی قابل‌توجهی در سیستم وجود دارد و تکیه‌گاه باید بتواند این جابه‌جایی را بدون ایجاد نیروی نامطلوب کنترل کند.
دو نوع مهم شامل ساپورت فنری متغیر و ساپورت فنری با بار تقریباً ثابت هستند. انتخاب بین این تجهیزات به مقدار جابه‌جایی، بار، شرایط نصب و الزامات طراحی بستگی دارد.
ASME B31.3 در مباحث طراحی ساپورت، انواع ساپورت و همچنین کاربرد ساپورت‌های فنری متغیر و ثابت را مورد توجه قرار می‌دهد.

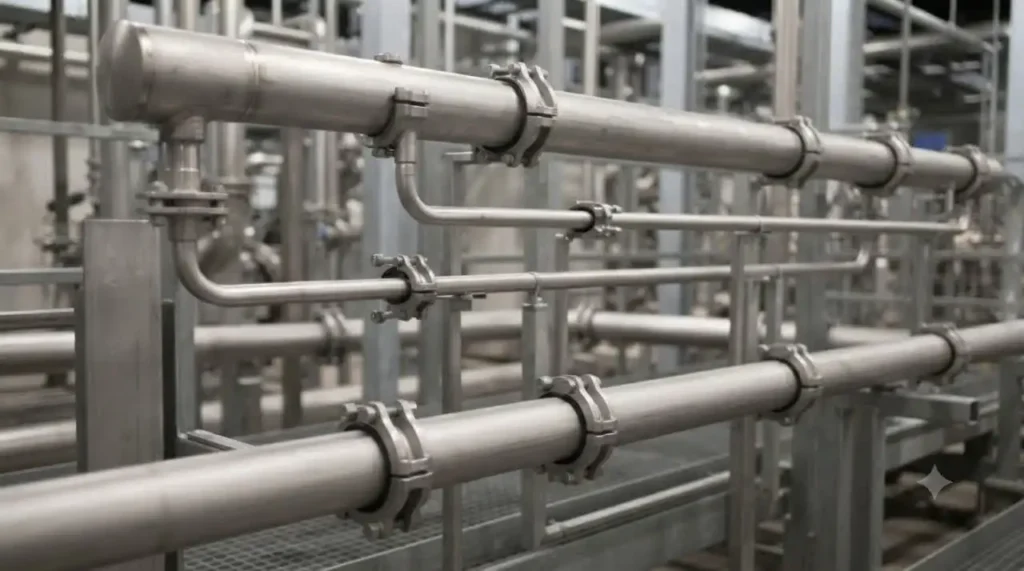

نقاط مستعد شکست ناشی از ارتعاش
شکست الزاماً در بدنه مستقیم لوله اتفاق نمی‌افتد. در بسیاری از موارد، نقاطی که تغییر هندسه یا تمرکز تنش دارند حساس‌تر هستند.
مهم‌ترین نقاط عبارت‌اند از:
- اتصال انشعاب به خط اصلی
- جوش اتصال ساپورت
- محل اتصال لوله به تجهیزات
- زانویی‌ها
- سه‌راهی‌ها
- محل تغییر ضخامت
- اتصالات رزوه‌ای
- اطراف شیرها
- نواحی دارای خوردگی موضعی
وجود خوردگی یا کاهش ضخامت می‌تواند ظرفیت تحمل تنش‌های سیکلی را نیز کاهش دهد. به همین علت، بررسی ارتعاش بدون توجه به وضعیت متالورژیکی و خوردگی خط کامل نیست.
خطاهای رایج در ساپورت‌گذاری ضدارتعاش
استفاده از ساپورت صرفاً بر اساس وزن
ممکن است یک خط از نظر بار استاتیکی کاملاً مناسب باشد، اما در اثر ارتعاش دچار مشکل شود. محاسبه بار مرده به‌تنهایی رفتار دینامیکی سیستم را مشخص نمی‌کند.
نصب ساپورت در محل نامناسب
نزدیک‌کردن تکیه‌گاه به منبع ارتعاش بدون تحلیل می‌تواند مسیر انتقال نیرو را تغییر دهد. موقعیت ساپورت باید با هندسه خط و شرایط اتصال تجهیزات هماهنگ باشد.
مهار بیش از حد خط
تعداد زیاد گاید و انکر می‌تواند حرکت حرارتی را محدود کند. چنین وضعیتی ممکن است تنش‌های ثانویه و بارهای اضافی در تجهیزات ایجاد کند.
بی‌توجهی به جوش ساپورت
اتصال براکت یا قطعه نگهدارنده به لوله باید از نظر تنش موضعی بررسی شود. طراحی نامناسب این ناحیه می‌تواند خودش به محل شروع ترک تبدیل شود.
نادیده گرفتن ارتعاش موجود
گاهی پس از مشاهده لرزش، فقط یک بست اضافه می‌شود. راهکار اصولی ابتدا اندازه‌گیری یا بررسی منبع تحریک و سپس اصلاح سیستم نگهدارنده است.

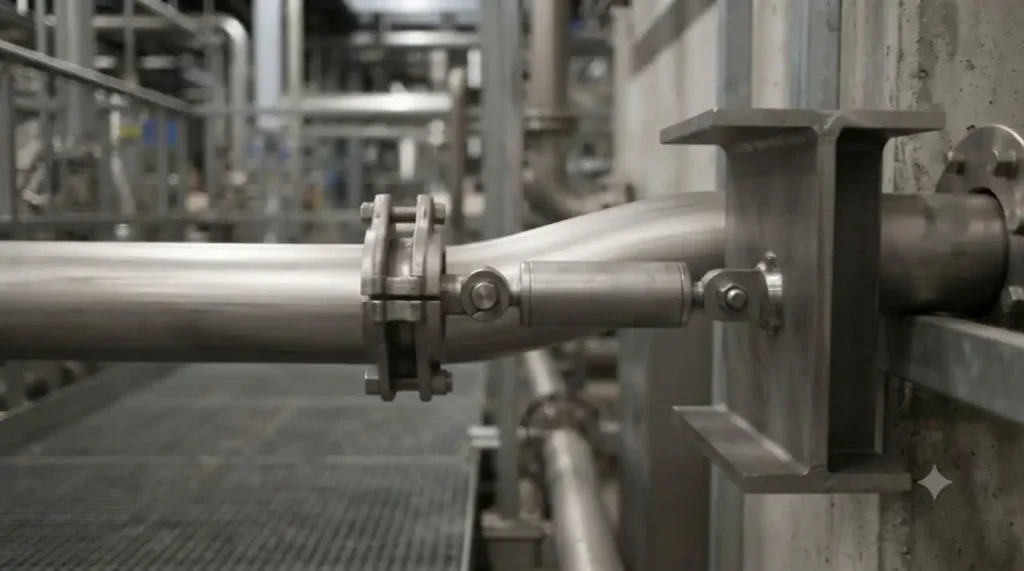

سناریوی اجرایی؛ ارتعاش خط متصل به پمپ
فرض کنید یک خط فولادی به خروجی پمپ متصل است و اپراتور هنگام کارکرد تجهیزات، لرزش قابل مشاهده‌ای در نزدیکی زانویی مشاهده می‌کند.
در مرحله نخست، منبع ارتعاش باید مشخص شود. بررسی وضعیت پمپ، سرعت دوران، اتصالات و شرایط جریان می‌تواند مشخص کند که آیا تحریک از تجهیز وارد می‌شود یا خود جریان عامل اصلی است.
سپس مدل لوله از نظر طول آزاد، محل ساپورت‌ها و گایدها بررسی می‌شود. اگر یک دهانه نسبتاً بلند در نزدیکی پمپ وجود داشته باشد، ممکن است اصلاح آرایش ساپورت بتواند حرکت آن قسمت را محدود کند.
پس از اصلاح، تنها توقف حرکت ظاهری معیار موفقیت نیست. میزان ارتعاش، تنش‌های موضعی، بارهای وارد بر نازل پمپ و رفتار حرارتی سیستم نیز باید کنترل شوند.
این رویکرد با فلسفه طراحی لوله‌کشی مبتنی بر کنترل خرابی، انعطاف‌پذیری و طراحی ساپورت همخوان است.
۵ راهکار کاربردی برای کاهش خستگی لوله در اثر ارتعاش
۱. فاصله ساپورت‌ها را براساس شرایط دینامیکی کنترل کنید.
جدول‌های معمول فاصله ساپورت برای طراحی اولیه مفید هستند، اما خطوط مرتعش ممکن است به ارزیابی دقیق‌تری نیاز داشته باشند.
۲. نزدیک نقاط حساس از مهار مناسب استفاده کنید.
انشعاب‌ها، زانویی‌ها و اتصالات تجهیزات باید از نظر حرکت جانبی و ارتعاش بررسی شوند.
۳. ساپورت را با تحلیل حرارتی هماهنگ کنید.
هر مهار دینامیکی نباید آزادی حرکتی موردنیاز برای انبساط و انقباض خط را از بین ببرد.
۴. اتصال ساپورت به لوله را کنترل کنید.
هندسه، جوش، ضخامت موضعی و نوع اتصال باید متناسب با بارهای واردشده انتخاب شوند.
۵. خطوط بحرانی را با تحلیل تخصصی بررسی کنید.
برای خطوط دارای ارتعاش قابل توجه، تجهیزات دوار، جریان دوفازی یا سابقه شکست، بررسی تنش و ارتعاش می‌تواند از تصمیم‌گیری صرفاً تجربی دقیق‌تر باشد. ASME نیز آموزش و روش‌های تخصصی برای شناسایی علل ارتعاش، ارزیابی شدت آن و انتخاب اقدامات اصلاحی ارائه می‌کند.
چه زمانی تحلیل ارتعاش لوله ضروری‌تر است؟
اگر خط در مجاورت کمپرسور یا پمپ قرار داشته باشد، اهمیت تحلیل افزایش پیدا می‌کند. همین ضرورت در خطوط دارای شیر کنترلی، جریان دوفازی، تغییرات سریع فشار و سابقه ترک نیز بیشتر می‌شود.
وجود ترک‌های تکرارشونده در جوش‌ها یا شل‌شدن مداوم بست‌ها نیز علامت مهمی است. در چنین شرایطی، افزایش تعداد ساپورت بدون شناسایی علت اصلی ممکن است فقط نشانه مشکل را موقتاً کاهش دهد.
ارتباط ساپورت با تحلیل تنش لوله
ساپورت یکی از ورودی‌های مهم مدل تحلیل تنش است. موقعیت و نوع هر تکیه‌گاه می‌تواند واکنش‌های سیستم و توزیع نیرو و ممان را تغییر دهد.
در ASME B31.3، طراحی لوله‌کشی شامل بررسی بارهای پایدار، بارهای گاه‌به‌گاه، انعطاف‌پذیری، تنش‌های جابه‌جایی و واکنش‌های ساپورت است.
بنابراین نقشه ساپورت نباید کاملاً جدا از تحلیل لوله‌کشی تهیه شود. تغییر یک گاید، انکر یا تکیه‌گاه فنری می‌تواند نتیجه تحلیل را تغییر دهد و در برخی موارد نیازمند بازبینی مدل باشد.
جمع‌بندی
ساپورت مناسب یکی از ابزارهای اصلی برای کنترل ارتعاش و کاهش احتمال خستگی لوله است، اما عملکرد آن به طراحی صحیح کل سیستم وابسته است. فاصله تکیه‌گاه، نوع مهار، سختی، محل نصب، انبساط حرارتی و منبع تحریک باید هم‌زمان مورد بررسی قرار گیرند.
از نگاه مهندسی، هدف صرفاً ثابت‌کردن لوله نیست؛ بلکه باید حرکت‌های نامطلوب محدود شوند، تنش‌های سیکلی کنترل شوند و در عین حال آزادی حرارتی موردنیاز سیستم حفظ شود. استاندارد ASME B31.3 نیز مباحث انعطاف‌پذیری، ساپورت، تنش و خرابی لوله‌کشی را به‌صورت یکپارچه در طراحی سیستم مطرح می‌کند.
سوالات متداول
آیا ساپورت می‌تواند کاملاً جلوی ارتعاش لوله را بگیرد؟
هدف ساپورت معمولاً کاهش حرکت و کنترل انتقال نیرو است، نه حذف کامل ارتعاش. اگر منبع تحریک همچنان فعال باشد، اصلاح ساپورت باید همراه با بررسی علت اصلی انجام شود.
آیا افزایش تعداد ساپورت‌ها باعث کاهش خستگی می‌شود؟
در بسیاری از شرایط، کاهش طول آزاد می‌تواند حرکت لوله را محدود کند؛ با این حال افزایش تکیه‌گاه بدون تحلیل ممکن است انبساط حرارتی یا بارهای موضعی را افزایش دهد.
کدام قسمت لوله بیشتر در معرض شکست ارتعاشی است؟
اتصالات، انشعاب‌ها، زانویی‌ها، محل اتصال تجهیزات و نواحی دارای تمرکز تنش معمولاً نیازمند توجه بیشتری هستند.
آیا ساپورت فنری برای خطوط مرتعش مناسب است؟
در شرایطی که خط حرکت عمودی قابل‌توجه دارد، ساپورت فنری می‌تواند گزینه مناسبی باشد. نوع فنر باید بر اساس بار، جابه‌جایی و شرایط طراحی انتخاب شود.

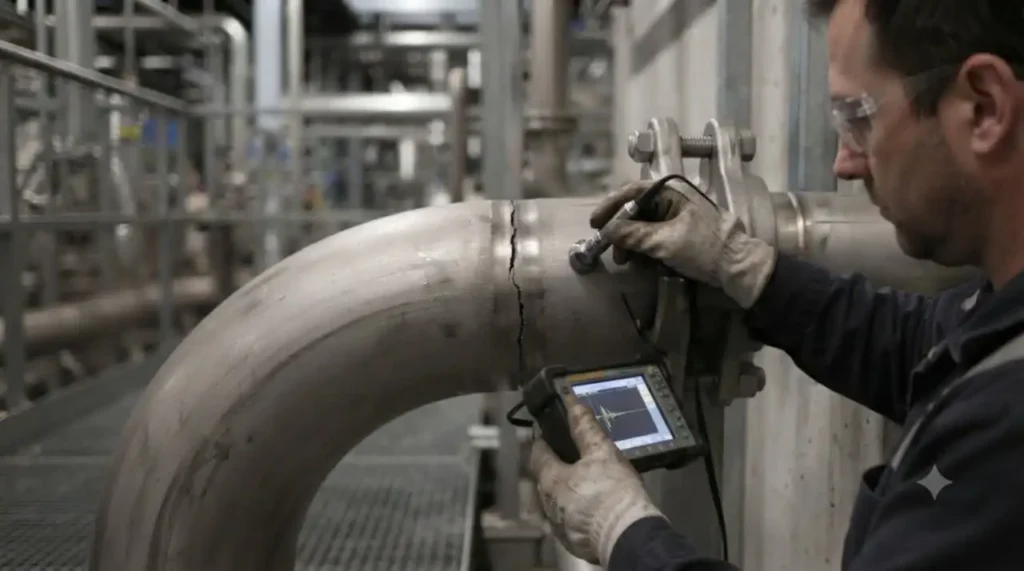

آیا ارتعاش می‌تواند باعث ترک جوش لوله شود؟
بله. بارگذاری سیکلی ناشی از ارتعاش می‌تواند در صورت وجود شرایط نامناسب، تنش‌های خستگی ایجاد کند و در نواحی مستعد به رشد ترک منجر شود.
آیا ASME B31.3 برای طراحی ساپورت لوله کاربرد دارد؟
بله. B31.3 موضوعاتی مانند انعطاف‌پذیری لوله، طراحی ساپورت، بارهای وارد بر ساپورت و تحلیل تنش را پوشش می‌دهد.
آیا فاصله ساپورت به‌تنهایی برای کنترل ارتعاش کافی است؟
خیر. فاصله ساپورت تنها یکی از عوامل است و منبع ارتعاش، سختی سیستم، نوع مهار، فرکانس طبیعی، شرایط حرارتی و بارهای دینامیکی نیز باید بررسی شوند.
اولین اقدام هنگام مشاهده لرزش شدید لوله چیست؟
ابتدا باید منبع و مشخصات ارتعاش شناسایی شود. پس از آن، فاصله و نوع ساپورت‌ها، اتصالات، شرایط جریان و نیروهای منتقل‌شده از تجهیزات بررسی و راهکار اصلاحی انتخاب می‌شود.
